1. Materiales semiconductoresIng. Mónica Maritza Patiño Martínez

2. Breve Reseña HistóricaTales de mileto: filosofo; Geometría, Álgebra lineal, Geometría del espacio y algunas ramas de la Física, tales como la Estática, Dinámica y Óptica. Demócrito de Abdera: ética, física, matemática, técnica e incluso música, fundó la doctrina atomista.

3. SIGLO XIXEn 1893, Maxwell reunió las investigaciones en el campo de la electricidad y magnetismo de grandes científicos y publicó las reglas matemáticas que rigen las interacciones electromagnéticasMaxwellAndré-Marie AmpèreCharles Augustin de CoulombJohann Carl Friedrich GaussGeorg Simon OhmMichael Faraday

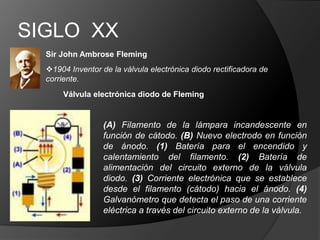

4. SIGLO XXSir John Ambrose Fleming1904 Inventor de la válvula electrónica diodo rectificadora de corriente.Válvula electrónica diodo de Fleming(A) Filamento de la lámpara incandescente en función de cátodo. (B) Nuevo electrodo en función de ánodo. (1) Batería para el encendido y calentamiento del filamento. (2) Batería de alimentación del circuito externo de la válvula diodo. (3) Corriente electrónica que se establece desde el filamento (cátodo) hacia el ánodo. (4) Galvanómetro que detecta el paso de una corriente eléctrica a través del circuito externo de la válvula.

5. SIGLO XXEstructura básica y símbolo:Lee De Forest1906 inventó el triodo : válvula termoiónica de tres electrodosEl primero es el filamento, que al calentarse produce electrones. El segundo es el ánodo, que está cargado positivamente y, por tanto, atrae a los electrones. El tercero es la rejilla que se situa entre el filamento y el ánodo.amplificadores en cascada

6. amplificadores regenerativos

7. Osciladores

8. el receptor heterodinoaudión

9. SIGLO XXLa verdadera revolución tecnológica de la Electrónica surge con la invención de los dispositivos basados en semiconductores, y más en concreto, con la invención del transistor.

10. SIGLO XX

11. SIGLO XX

12. SIGLO XX

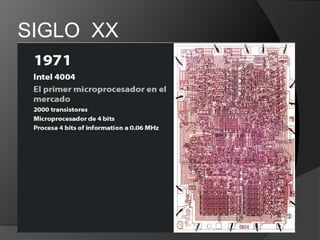

13. SIGLO XX

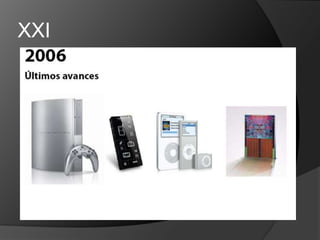

14. XXI

15. Estructura del átomoLa historia de la electricidad comienza con el átomo, el átomo es el elemento mas pequeño de cualquier sustancia, cada átomo esta constituido de tres partículas:Neutrones

16. Electrones

17. Protones El centro del átomo se llama núcleo y se forma por los neutrones y los protones, orbitando el núcleo están los electrones los cuales giran tal como los planetas alrededor del sol.Cada uno de las particulas dentro del átomo ejercen fuerza sobre las demás , esta fuerza se conoce como carga eléctrica , se dice que los protones tienen carga positiva en tanto que los electrones tienen carga negativa

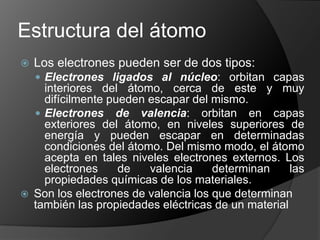

18. Estructura del átomoLos electrones pueden ser de dos tipos:Electrones ligados al núcleo: orbitan capas interiores del átomo, cerca de este y muy difícilmente pueden escapar del mismo.Electrones de valencia: orbitan en capas exteriores del átomo, en niveles superiores de energía y pueden escapar en determinadas condiciones del átomo. Del mismo modo, el átomo acepta en tales niveles electrones externos. Los electrones de valencia determinan las propiedades químicas de los materiales.Son los electrones de valencia los que determinan también las propiedades eléctricas de un material

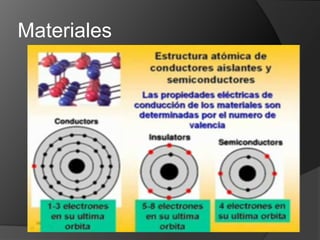

19. Materiales

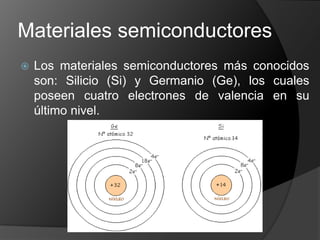

20. Materiales semiconductoresLos materiales semiconductores más conocidos son: Silicio (Si) y Germanio (Ge), los cuales poseen cuatro electrones de valencia en su último nivel.

21. Teoría de bandasEsta teoría explica el comportamiento de los materiales al paso de la corriente desde una perspectiva más científica.Se define Banda de Valencia (BV) al conjunto de energía que poseen los electrones de valencia.Se define Banda de Conducción (BC) al conjunto de energía que poseen los electrones para desligarse de sus átomos. Los electrones que estén en esta banda pueden circular por el material si existe una tensión eléctrica que los empuje entre dos puntos.En base a estos dos conceptos se tienen tres casos:

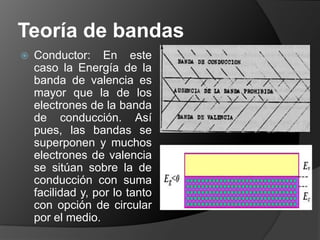

22. Teoría de bandasConductor: En este caso la Energía de la banda de valencia es mayor que la de los electrones de la banda de conducción. Así pues, las bandas se superponen y muchos electrones de valencia se sitúan sobre la de conducción con suma facilidad y, por lo tanto con opción de circular por el medio.

23. Teoría de bandasAislante: En este caso la energía de la banda de conducción es mucho mayor que la energía de la banda de valencia. En este caso, existe una brecha entre la banda de valencia y la de conducción de modo que, los electrones de valencia no pueden acceder a la banda de conducción que estará vacía. Es por ello que el aislante no conduce. Sólo a temperaturas muy altas, estos materiales son conductores

24. Teoría de bandasSemiconductores: En este caso, la banda de conducción sigue siendo mayor que la banda de valencia, pero la brecha entre ambas es mucho más pequeña, de modo que, con un incremento pequeño de energía, lo electrones de valencia saltan a la banda de conducción y puede circula por el medio. Cuando un electrón salta desde la banda de valencia a la de conducción deja un hueco en la banda de valencia que, aunque parezca extraño, también se considera portador de corriente eléctrica.

25. Cristales de silicioAl combinarse los átomos de Silicio para formar un sólido, lo hacen formando una estructura ordenada llamada cristal, Cada átomo de silicio comparte sus 4 electrones de valencia con los átomos vecinos, de tal manera que tiene 8 electrones en la órbita de valencia, como se ve en la figura

26. Cristales de silicioEl aumento de la temperatura hace que los átomos en un cristal de silicio vibren dentro de él, a mayor temperatura mayor será la vibración. Con lo que un electrón se puede liberar de su órbita, lo que deja un hueco, que a su vez atraerá otro electrón, etc...A 0 ºK, todos los electrones son ligados. A 300 ºK o más, aparecen electrones libres.en los semiconductores hay dos tipos de portadores de corriente eléctrica: - Los electrones: con carga negativa - Los huecos con carga positiva.A los materiales semiconductores puros se les conoce como semiconductores intrínsecos.

27. Semiconductores extrínsecos o Dopado de un semiconductorSon materiales semiconductores puros contaminados con impurezas en mínimas proporciones (una partícula entre un millón). A este proceso de contaminación se le denomina dopaje. Según el tipo de dopaje que se le realice al material existen dos tipos:Tipo NTipo P

28. Semiconductor extrínseco de tipo NEn este caso se contamina el material con átomos de valencia 5, como son Fósforo (P), Arsénico (As) o Antimonio (Sb). Al introducirlos, fuerzo al quinto electrón de este átomo a vagar por el material semiconductor, pues no encuentra un lugar estable en el que situarse. Al conjunto de estos electrones se les llama electrones mayoritarios.Al material tipo N se le denomina también donador de electrones.

29. Semiconductor extrínseco de tipo PEn este caso se contamina el material semiconductor con átomos de valencia 3, como son Boro (B), Galio (Ga) o Indio (In). Si se introduce este átomo en el material, queda un hueco donde debería ir un electrón. Este hueco se mueve fácilmente por la estructura como si fuese un portador de carga positiva. En este caso, los huecos son portadores mayoritarios.Al material tipo P se le denomina donador de huecos (o aceptador de electrones).

30. El diodoLos semiconductores tipo p y tipo n separados no tienen mucha utilidad, pero si un cristal se dopa de tal forma que una mitad sea tipo n y la otra mitad de tipo p, esa unión pn tiene unas propiedades muy útiles y entre otras cosas forman los "Diodos".El átomo pentavalente en un cristal de silicio (Si) produce un electrón libre y se puede representar como un signo "+" encerrado en un circulo y con un punto relleno (que sería el electrón) al lado.El átomo trivalente sería un signo "-" encerrado en un circulo y con un punto sin rellenar al lado (que simbolizaría un hueco).

31. El diodoEntonces la representación de un SC tipo n sería:Y la de un SC tipo p:La unión de las regiones p y n será:Al juntar las regiones tipo p y tipo n se crea un "Diodo de unión" o "Unión pn".

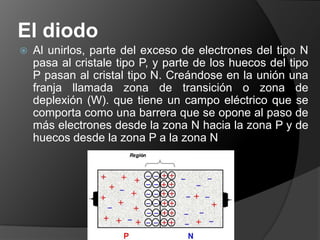

32. El diodoAl unirlos, parte del exceso de electrones del tipo N pasa al cristale tipo P, y parte de los huecos del tipo P pasan al cristal tipo N. Creándose en la unión una franja llamada zona de transición o zona de deplexión (W). que tiene un campo eléctrico que se comporta como una barrera que se opone al paso de más electrones desde la zona N hacia la zona P y de huecos desde la zona P a la zona N

33. Polarización directaEn este caso se conecta el polo positivo al cristal P y el polo negativo al cristal N. Esto hace que la zona de transición se haga mucho más estrecha, rompiendo la barrera y permitiendo libremente el paso de la corriente. En este caso, el diodo conduce.

34. Polarización inversaEn este caso el polo positivo se conecta al cristal N y el polo negativo al cristal P. Esto hace que la zona de transición se haga mucho más ancha, reforzando la barrera que impide el paso de la corriente. En este caso el diodo no conduce.

35. El diodoEn resumen: un diodo es tal que permite el paso de la corriente en un sentido (cuando tiene polarización directa) y no lo permite en el otro sentido (polarización inversa).SímboloEl contacto que se corresponde con el cristal semiconductor tipo P se llama ánodo (terminal positivo) y se simboliza con un pequeño triángulo y el crista semiconductor tipo N se llama cátodo (terminal negativo) y se simboliza con una pequeña línea vertical. Los diodos vienen forrados de una cápsula de plástico (normalmente negra) y un anillo de color blanco que indica el cátodo.

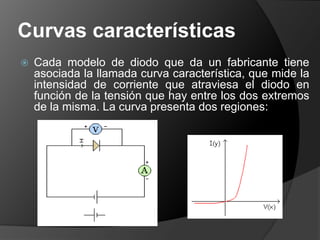

36. Curvas característicasCada modelo de diodo que da un fabricante tiene asociada la llamada curva característica, que mide la intensidad de corriente que atraviesa el diodo en función de la tensión que hay entre los dos extremos de la misma. La curva presenta dos regiones:

37. La zona directaPolarización directa (Tensión positiva): Se corresponde con la zona derecha de la gráfica según el eje de tensión (V). De entrada el diodo no empieza a conducir, pero cuando alcanza cierto valor (de 0,3 Gea 0,7V Si) conduce con facilidad, ofreciendo una resistencia mínima al paso de la corriente. Esta tensión a partir de la cual conduce el diodo en polarización directa se llama tensión umbral (Vγ). En la gráfica Vγ= 0,7 V.

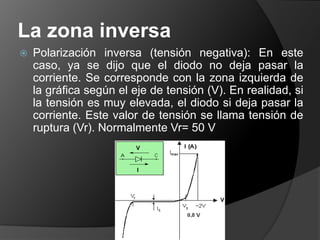

38. La zona inversaPolarización inversa (tensión negativa): En este caso, ya se dijo que el diodo no deja pasar la corriente. Se corresponde con la zona izquierda de la gráfica según el eje de tensión (V). En realidad, si la tensión es muy elevada, el diodo si deja pasar la corriente. Este valor de tensión se llama tensión de ruptura (Vr). Normalmente Vr= 50 V

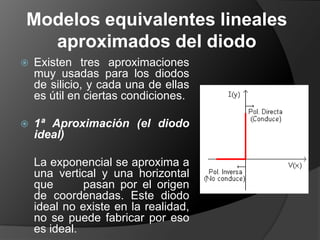

39. Modelos equivalentes lineales aproximados del diodoExisten tres aproximaciones muy usadas para los diodos de silicio, y cada una de ellas es útil en ciertas condiciones.1ª Aproximación (el diodo ideal) La exponencial se aproxima a una vertical y una horizontal que pasan por el origen de coordenadas. Este diodo ideal no existe en la realidad, no se puede fabricar por eso es ideal.

40. 1ª Aproximación (el diodo ideal)

41. 1ª Aproximación (el diodo ideal):Ejemplo

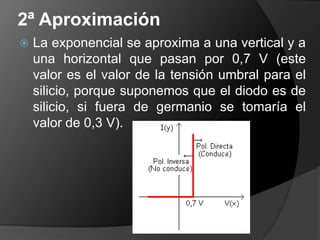

42. 2ª AproximaciónLa exponencial se aproxima a una vertical y a una horizontal que pasan por 0,7 V (este valor es el valor de la tensión umbral para el silicio, porque suponemos que el diodo es de silicio, si fuera de germanio se tomaría el valor de 0,3 V).

43. 2ª AproximaciónEl tramo que hay desde 0 V y 0,7 V es en realidad polarización directa, pero como a efectos prácticos no conduce, se toma como inversa. Con esta segunda aproximación el error es menor que en la aproximación anterior.Polarización directa: La vertical es equivalente a una pila de 0,7 V.

44. 2ª AproximaciónPolarización inversa: Es un interruptor abierto
