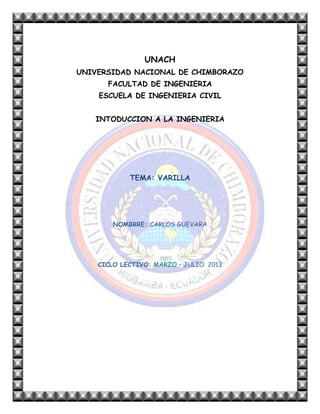

1. UNACH
UNIVERSIDAD NACIONAL DE CHIMBORAZO
FACULTAD DE INGENIERIA
ESCUELA DE INGENIERIA CIVIL
INTODUCCION A LA INGENIERIA
TEMA: VARILLA
NOMBRRE: CARLOS GUEVARA
CICLO LECTIVO: MARZO – JULIO 2013

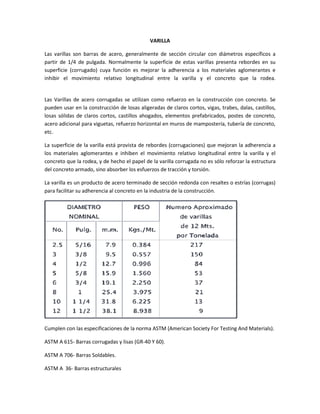

2. VARILLA
Las varillas son barras de acero, generalmente de sección circular con diámetros específicos a
partir de 1/4 de pulgada. Normalmente la superficie de estas varillas presenta rebordes en su
superficie (corrugado) cuya función es mejorar la adherencia a los materiales aglomerantes e
inhibir el movimiento relativo longitudinal entre la varilla y el concreto que la rodea.
Las Varillas de acero corrugadas se utilizan como refuerzo en la construcción con concreto. Se
pueden usar en la construcción de losas aligeradas de claros cortos, vigas, trabes, dalas, castillos,
losas sólidas de claros cortos, castillos ahogados, elementos prefabricados, postes de concreto,
acero adicional para viguetas, refuerzo horizontal en muros de mampostería, tubería de concreto,
etc.
La superficie de la varilla está provista de rebordes (corrugaciones) que mejoran la adherencia a
los materiales aglomerantes e inhiben el movimiento relativo longitudinal entre la varilla y el
concreto que la rodea, y de hecho el papel de la varilla corrugada no es sólo reforzar la estructura
del concreto armado, sino absorber los esfuerzos de tracción y torsión.
La varilla es un producto de acero terminado de sección redonda con resaltes o estrías (corrugas)
para facilitar su adherencia al concreto en la industria de la construcción.
Cumplen con las especificaciones de la norma ASTM (American Society For Testing And Materials).
ASTM A 615- Barras corrugadas y lisas (GR-40 Y 60).
ASTM A 706- Barras Soldables.
ASTM A 36- Barras estructurales

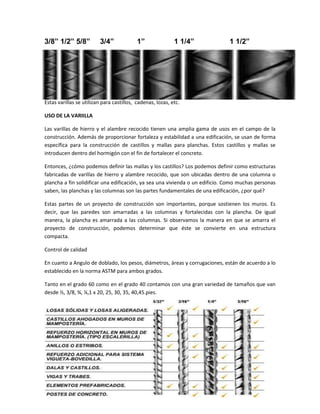

3. 3/8” 1/2” 5/8”
3/4”
1”
1 1/4”
1 1/2”
Estas varillas se utilizan para castillos, cadenas, lozas, etc.
USO DE LA VARIILLA
Las varillas de hierro y el alambre recocido tienen una amplia gama de usos en el campo de la
construcción. Además de proporcionar fortaleza y estabilidad a una edificación, se usan de forma
específica para la construcción de castillos y mallas para planchas. Estos castillos y mallas se
introducen dentro del hormigón con el fin de fortalecer el concreto.
Entonces, ¿cómo podemos definir las mallas y los castillos? Los podemos definir como estructuras
fabricadas de varillas de hierro y alambre recocido, que son ubicadas dentro de una columna o
plancha a fin solidificar una edificación, ya sea una vivienda o un edificio. Como muchas personas
saben, las planchas y las columnas son las partes fundamentales de una edificación, ¿por qué?
Estas partes de un proyecto de construcción son importantes, porque sostienen los muros. Es
decir, que las paredes son amarradas a las columnas y fortalecidas con la plancha. De igual
manera, la plancha es amarrada a las columnas. Si observamos la manera en que se amarra el
proyecto de construcción, podemos determinar que éste se convierte en una estructura
compacta.
Control de calidad
En cuanto a Angulo de doblado, los pesos, diámetros, áreas y corrugaciones, están de acuerdo a lo
establecido en la norma ASTM para ambos grados.
Tanto en el grado 60 como en el grado 40 contamos con una gran variedad de tamaños que van
desde ½, 3/8, ¾, ¼,1 x 20, 25, 30, 35, 40,45.pies.

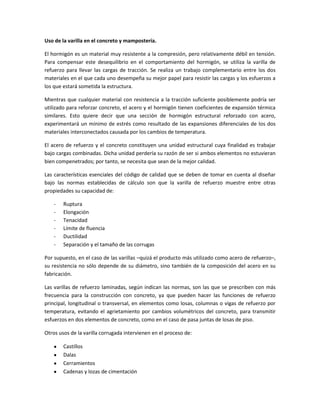

4. Uso de la varilla en el concreto y mampostería.
El hormigón es un material muy resistente a la compresión, pero relativamente débil en tensión.
Para compensar este desequilibrio en el comportamiento del hormigón, se utiliza la varilla de
refuerzo para llevar las cargas de tracción. Se realiza un trabajo complementario entre los dos
materiales en el que cada uno desempeña su mejor papel para resistir las cargas y los esfuerzos a
los que estará sometida la estructura.
Mientras que cualquier material con resistencia a la tracción suficiente posiblemente podría ser
utilizado para reforzar concreto, el acero y el hormigón tienen coeficientes de expansión térmica
similares. Esto quiere decir que una sección de hormigón estructural reforzado con acero,
experimentará un mínimo de estrés como resultado de las expansiones diferenciales de los dos
materiales interconectados causada por los cambios de temperatura.
El acero de refuerzo y el concreto constituyen una unidad estructural cuya finalidad es trabajar
bajo cargas combinadas. Dicha unidad perdería su razón de ser si ambos elementos no estuvieran
bien compenetrados; por tanto, se necesita que sean de la mejor calidad.
Las características esenciales del código de calidad que se deben de tomar en cuenta al diseñar
bajo las normas establecidas de cálculo son que la varilla de refuerzo muestre entre otras
propiedades su capacidad de:
-
Ruptura
Elongación
Tenacidad
Límite de fluencia
Ductilidad
Separación y el tamaño de las corrugas
Por supuesto, en el caso de las varillas –quizá el producto más utilizado como acero de refuerzo–,
su resistencia no sólo depende de su diámetro, sino también de la composición del acero en su
fabricación.
Las varillas de refuerzo laminadas, según indican las normas, son las que se prescriben con más
frecuencia para la construcción con concreto, ya que pueden hacer las funciones de refuerzo
principal, longitudinal o transversal, en elementos como losas, columnas o vigas de refuerzo por
temperatura, evitando el agrietamiento por cambios volumétricos del concreto, para transmitir
esfuerzos en dos elementos de concreto, como en el caso de pasa juntas de losas de piso.
Otros usos de la varilla corrugada intervienen en el proceso de:
Castillos
Dalas
Cerramientos
Cadenas y lozas de cimentación

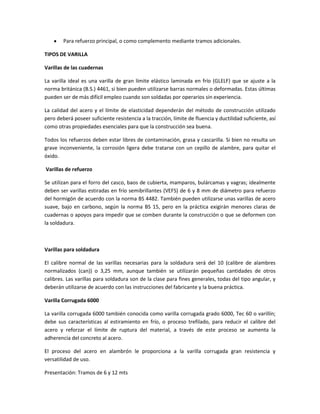

5. Para refuerzo principal, o como complemento mediante tramos adicionales.
TIPOS DE VARILLA
Varillas de las cuadernas
La varilla ideal es una varilla de gran límite elástico laminada en frío (GLELF) que se ajuste a la
norma británica (B.S.) 4461, si bien pueden utilizarse barras normales o deformadas. Estas últimas
pueden ser de más difícil empleo cuando son soldadas por operarios sin experiencia.
La calidad del acero y el límite de elasticidad dependerán del método de construcción utilizado
pero deberá poseer suficiente resistencia a la tracción, límite de fluencia y ductilidad suficiente, así
como otras propiedades esenciales para que la construcción sea buena.
Todos los refuerzos deben estar libres de contaminación, grasa y cascarilla. Si bien no resulta un
grave inconveniente, la corrosión ligera debe tratarse con un cepillo de alambre, para quitar el
óxido.
Varillas de refuerzo
Se utilizan para el forro del casco, baos de cubierta, mamparos, bulárcamas y vagras; idealmente
deben ser varillas estiradas en frío semibrillantes (VEFS) de 6 y 8 mm de diámetro para refuerzo
del hormigón de acuerdo con la norma BS 4482. También pueden utilizarse unas varillas de acero
suave, bajo en carbono, según la norma BS 15, pero en la práctica exigirán menores claras de
cuadernas o apoyos para impedir que se comben durante la construcción o que se deformen con
la soldadura.
Varillas para soldadura
El calibre normal de las varillas necesarias para la soldadura será del 10 (calibre de alambres
normalizados (can)) o 3,25 mm, aunque también se utilizarán pequeñas cantidades de otros
calibres. Las varillas para soldadura son de la clase para fines generales, todas del tipo angular, y
deberán utilizarse de acuerdo con las instrucciones del fabricante y la buena práctica.
Varilla Corrugada 6000
La varilla corrugada 6000 también conocida como varilla corrugada grado 6000, Tec 60 o varillín;
debe sus características al estiramiento en frío, o proceso trefilado, para reducir el calibre del
acero y reforzar el límite de ruptura del material, a través de este proceso se aumenta la
adherencia del concreto al acero.
El proceso del acero en alambrón le proporciona a la varilla corrugada gran resistencia y
versatilidad de uso.
Presentación: Tramos de 6 y 12 mts

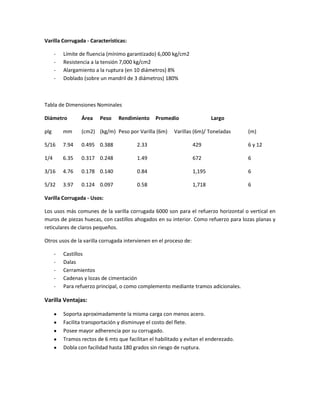

6. Varilla Corrugada - Características:
-
Límite de fluencia (mínimo garantizado) 6,000 kg/cm2
Resistencia a la tensión 7,000 kg/cm2
Alargamiento a la ruptura (en 10 diámetros) 8%
Doblado (sobre un mandril de 3 diámetros) 180%
Tabla de Dimensiones Nominales
Diámetro
Área
Peso
Rendimiento
Promedio
Largo
plg
mm
(cm2) (kg/m) Peso por Varilla (6m)
5/16
7.94
0.495 0.388
2.33
429
6 y 12
1/4
6.35
0.317 0.248
1.49
672
6
3/16
4.76
0.178 0.140
0.84
1,195
6
5/32
3.97
0.124 0.097
0.58
1,718
6
Varillas (6m)/ Toneladas
(m)
Varilla Corrugada - Usos:
Los usos más comunes de la varilla corrugada 6000 son para el refuerzo horizontal o vertical en
muros de piezas huecas, con castillos ahogados en su interior. Como refuerzo para lozas planas y
reticulares de claros pequeños.
Otros usos de la varilla corrugada intervienen en el proceso de:
-
Castillos
Dalas
Cerramientos
Cadenas y lozas de cimentación
Para refuerzo principal, o como complemento mediante tramos adicionales.
Varilla Ventajas:
Soporta aproximadamente la misma carga con menos acero.
Facilita transportación y disminuye el costo del flete.
Posee mayor adherencia por su corrugado.
Tramos rectos de 6 mts que facilitan el habilitado y evitan el enderezado.
Dobla con facilidad hasta 180 grados sin riesgo de ruptura.
