El documento describe las vistas principales de objetos en dibujo técnico. Explica que las vistas son imágenes de un objeto visto desde diferentes ángulos como el frente, lado y arriba. Las tres vistas principales son la planta (vista desde arriba), el alzado (vista lateral) y el perfil (vista frontal) que definen completamente la forma de un objeto. Estas vistas se obtienen proyectando ortogonalmente el objeto sobre tres planos perpendiculares entre sí.

1. REPRESENTACIÓN DE OBJETOS EN DIBUJO TÉCNICOLas VistasNORMAL SUPERIOR DEL QUINDIOTECNOLOGIA E INFORMATICA GRADO SEPTIMO

2. El dibujo de un objeto puede hacerse en perspectiva o en vistasVistasPerspectiva

3. VISTAS DE UN OBJETOCONCEPTO DE VISTA Una de las formas en que podemos representar los objetos en Tecnología es mediante sus vistas.Las vistas de una pieza son las distintas imágenesde un modelo percibidas por un observadorcuando se sitúa en distintos lugaresalrededor del objeto (por delante, por detrás,desde arriba, desde abajo y por los lados).Pero, ¿qué se entiende por vista de un objeto?.

4. Un objeto puede mirarse desde tres lados: 1. desde el frente2. desde un lado 3. desde arriba

5. Al dibujar sus vistas estas deben colocarse en orden respetando una regla internacional, es decir, Frente - lado – Arriba es lados:

6. Veamos vistas de objetos reales

8. VISTAS PRINCIPALESNo siempre es necesario dibujar las seis vistas de un objeto. Hay que dibujar las vistas imprescindibles para definir el objeto.Generalmente un objeto queda definido por 3 vistas llamadas “vistas principales” que son: ALZADO, PLANTA Y LATERAL O PERFIL.

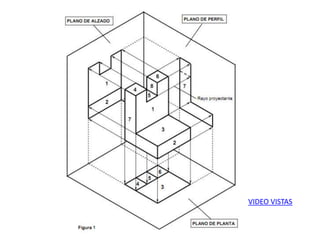

9. ¿cómo se obtienen? ¿cuántas hay? ¿qué relación existe entre ellas?. Para contestar a estas preguntas, pondremos un ejemplo. Supongamos que queremos dibujar las vistas de la pieza de la Figura 1. Nos la imaginamos “flotando” entre tres planos perpendiculares entre sí, como el rincón de una caja o habitación. La posición de la pieza es tal que sus caras son paralelas o perpendiculares a dichos planos. Entonces, para obtener las vistas principales de la pieza, realizamos mentalmente una proyección ortogonal de la misma sobre cada uno de los planos, que por tal motivo reciben el nombre de planos de proyección

10. VIDEO VISTAS

11. Mi truco para sacar las vistas. Es imaginarme en el lugar de ese chico.

12. O de la chica
