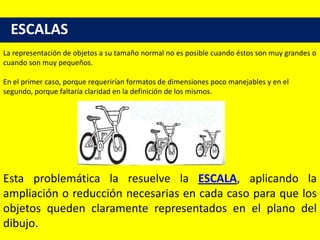

1. ESCALAS
La representación de objetos a su tamaño normal no es posible cuando éstos son muy grandes o
cuando son muy pequeños.
En el primer caso, porque requerirían formatos de dimensiones poco manejables y en el
segundo, porque faltaría claridad en la definición de los mismos.
Esta problemática la resuelve la ESCALA, aplicando la
ampliación o reducción necesarias en cada caso para que los
objetos queden claramente representados en el plano del
dibujo.

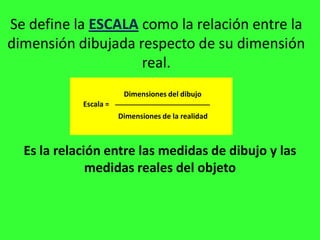

2. Se define la ESCALA como la relación entre la
dimensión dibujada respecto de su dimensión
real.
Dimensiones del dibujo
Escala =
Dimensiones de la realidad
Es la relación entre las medidas de dibujo y las
medidas reales del objeto

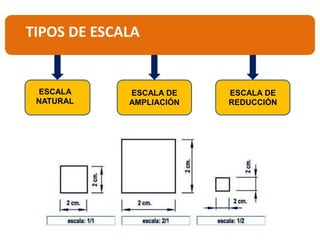

3. TIPOS DE ESCALA
ESCALA ESCALA DE ESCALA DE
NATURAL AMPLIACIÓN REDUCCIÓN

4. Las escalas que podemos usar son:
NUMÉRICAS GRÁFICAS
Las escalas dependen de:
• El tamaño del objeto real.
• El tamaño del papel en que se dibuje.
• Grado de detalle que necesitemos

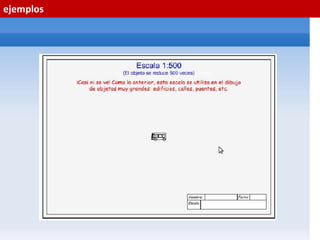

5. ejemplos

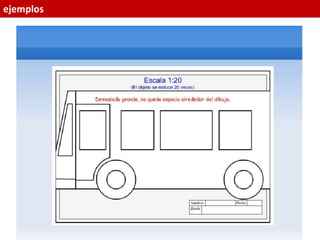

6. ejemplos

7. Escalas normalizadas
Las escalas se encuentran normalizadas para su fácil lectura.
NORMALIZACIÓN: proceso de
formular y aplicar reglas con el
propósito de
realizar en orden una actividad
específica para el beneficio
¿Qúe utilizamos entonces para hacer dibujos a escala?

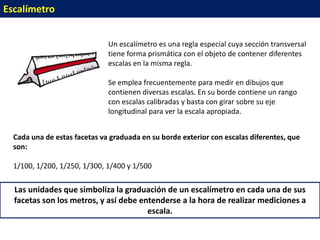

8. Escalímetro
Un escalímetro es una regla especial cuya sección transversal
tiene forma prismática con el objeto de contener diferentes
escalas en la misma regla.
Se emplea frecuentemente para medir en dibujos que
contienen diversas escalas. En su borde contiene un rango
con escalas calibradas y basta con girar sobre su eje
longitudinal para ver la escala apropiada.
Cada una de estas facetas va graduada en su borde exterior con escalas diferentes, que
son:
1/100, 1/200, 1/250, 1/300, 1/400 y 1/500
Las unidades que simboliza la graduación de un escalímetro en cada una de sus
facetas son los metros, y así debe entenderse a la hora de realizar mediciones a
escala.

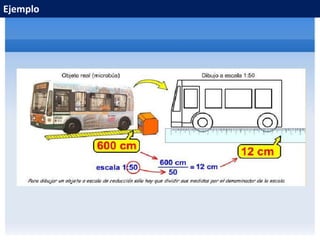

9. Ejemplo

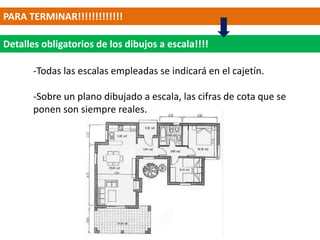

10. PARA TERMINAR!!!!!!!!!!!!!
Detalles obligatorios de los dibujos a escala!!!!
-Todas las escalas empleadas se indicará en el cajetín.
-Sobre un plano dibujado a escala, las cifras de cota que se
ponen son siempre reales.
