Este documento presenta el Método WATCH, un marco metodológico para el desarrollo de aplicaciones empresariales. El método está fundamentado en CMMI, RUP y PMBOK y se compone de tres modelos: un modelo de productos, un modelo de actores y un modelo de procesos. El modelo de procesos organiza las actividades de desarrollo en procesos técnicos, de gestión y de soporte siguiendo la metáfora de las manecillas de un reloj.

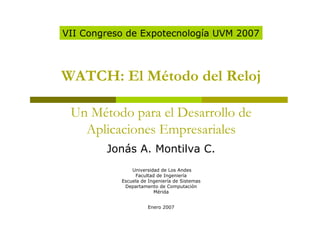

1. VII Congreso de Expotecnología UVM 2007
WATCH: El Método del Reloj
Un Método para el Desarrollo de
Aplicaciones Empresariales
Jonás A. Montilva C.
Universidad de Los Andes
Facultad de Ingeniería
Escuela de Ingeniería de Sistemas
Departamento de Computación
Mérida
Enero 2007

2. WATCH: El Método del Reloj

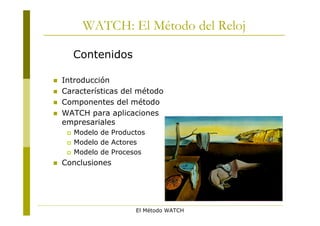

Contenidos
 Introducción
 Características del método
 Componentes del método
 WATCH para aplicaciones
empresariales
 Modelo de Productos
 Modelo de Actores
 Modelo de Procesos
 Conclusiones
El Método WATCH

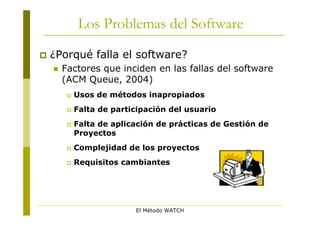

3. Los Problemas del Software
 ¿Porqué falla el software?
 Factores que inciden en las fallas del software
(ACM Queue, 2004)
 Usos de métodos inapropiados
 Falta de participación del usuario
 Falta de aplicación de prácticas de Gestión de
Proyectos
 Complejidad de los proyectos
 Requisitos cambiantes
El Método WATCH

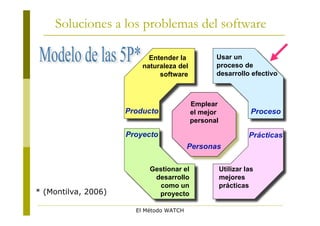

4. Soluciones a los problemas del software
Entender la Usar un
naturaleza del proceso de
software desarrollo efectivo
Emplear
Producto el mejor Proceso
personal
Proyecto Prácticas
Personas
Gestionar el Utilizar las
desarrollo mejores
como un prácticas
* (Montilva, 2006) proyecto
El Método WATCH

5. El Método WATCH
 Es un marco metodológico que describe
los procesos técnicos, gerenciales y de
soporte que deben emplear los grupos de
desarrollo de aplicaciones empresariales
 Un marco metodológico es un patrón que
debe ser adaptado, al proyecto y al
grupo cada vez que se use
El Método WATCH

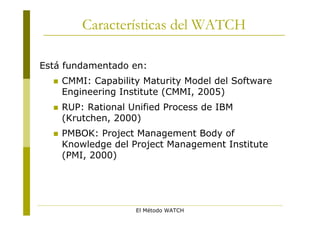

6. Características del WATCH
Está fundamentado en:
 CMMI: Capability Maturity Model del Software
Engineering Institute (CMMI, 2005)
 RUP: Rational Unified Process de IBM
(Krutchen, 2000)
 PMBOK: Project Management Body of
Knowledge del Project Management Institute
(PMI, 2000)
El Método WATCH

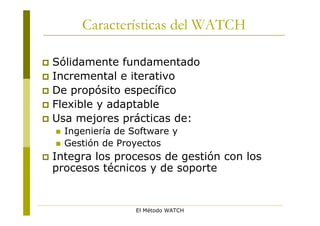

7. Características del WATCH
 Sólidamente fundamentado
 Incremental e iterativo
 De propósito específico
 Flexible y adaptable
 Usa mejores prácticas de:
 Ingeniería de Software y
 Gestión de Proyectos
 Integra los procesos de gestión con los
procesos técnicos y de soporte
El Método WATCH

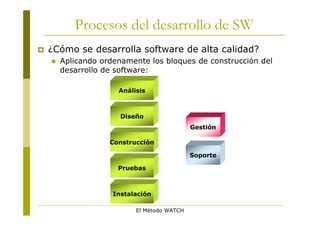

8. Procesos del desarrollo de SW
 ¿Cómo se desarrolla software de alta calidad?
 Aplicando ordenamente los bloques de construcción del
desarrollo de software:
Análisis
Diseño
Gestión
Construcción
Soporte
Pruebas
Instalación
El Método WATCH

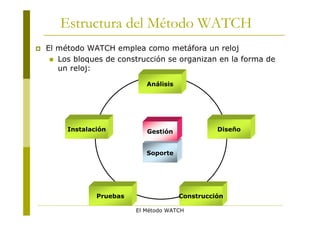

9. Estructura del Método WATCH
 El método WATCH emplea como metáfora un reloj
 Los bloques de construcción se organizan en la forma de
un reloj:
Análisis
Instalación Gestión Diseño
Soporte
Pruebas Construcción
El Método WATCH

10. Componentes del WATCH
Método WATCH
Modelo de Productos Modelo de Actores Modelo de procesos
El Método WATCH

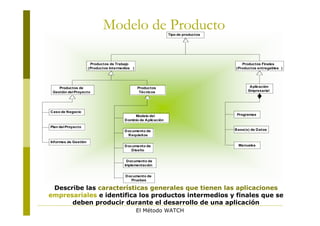

11. Modelo de Producto Tipo de productos
Productos de Trabajo Productos Finales
(Productos Intermedios ) (Productos entregables )
Productos de Productos Aplicación
Gestión del Proyecto Técnicos Empresarial
Caso de Negocio
Modelo del Programas
Dominio de Aplicación
Plan del Proyecto
Documento de Base(s) de Datos
Requisitos
Informes de Gestión
Documento de Manuales
Diseño
Documento de
Implementación
Documento de
Pruebas
Describe las características generales que tienen las aplicaciones
empresariales e identifica los productos intermedios y finales que se
deben producir durante el desarrollo de una aplicación
El Método WATCH

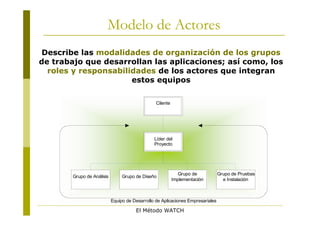

12. Modelo de Actores
Describe las modalidades de organización de los grupos
de trabajo que desarrollan las aplicaciones; así como, los
roles y responsabilidades de los actores que integran
estos equipos
Cliente
Líder del
Proyecto
Grupo de Grupo de Pruebas
Grupo de Análisis Grupo de Diseño
Implementación e Instalación
Equipo de Desarrollo de Aplicaciones Empresariales
El Método WATCH

13. Modelo de Actores Interesado
(Stakeholder )
Actores
Usuario Interno Usuario Externo Desarrollador Personal de apoyo
Junta Personal Personal Personal
Directiva Ejecutivo Administrativo Técnico
Lider de
Proyecto Administrador
de Bases
de Datos (ABD)
Presidente Presidente Analista de
Negocios Especialista
en Calidad
Director Gerente (SQA)
Ingeniero de
Requisitos Especialista en
Jefe de
Configuración
Roles
Departamento
Arquitecto de (SCM )
Software
Jefe de Facilitador
Sección
Diseñador de
Software Consultor
Ingeniero de Administrador
Componentes de Sistemas
Programador
Especialista
en Pruebas

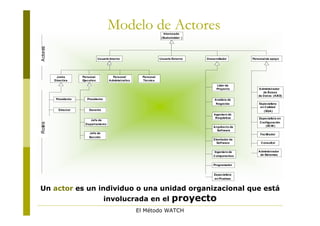

Un actor es un individuo o una unidad organizacional que está
involucrada en el proyecto
El Método WATCH

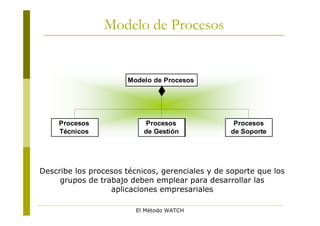

14. Modelo de Procesos
Modelo de Procesos
Procesos Procesos Procesos
Técnicos de Gestión de Soporte
Describe los procesos técnicos, gerenciales y de soporte que los
grupos de trabajo deben emplear para desarrollar las
aplicaciones empresariales
El Método WATCH

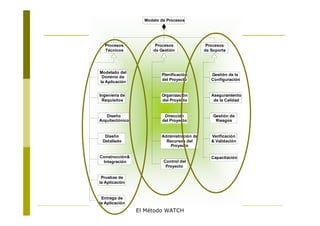

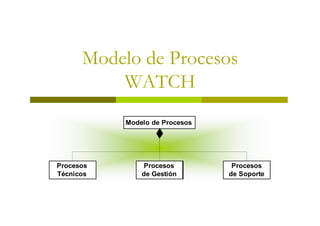

15. Modelo de Procesos
WATCH
Modelo de Procesos
Procesos Procesos Procesos
Técnicos de Gestión de Soporte

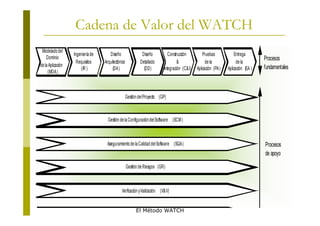

16. Cadena de Valor del WATCH
Modelado del
Ingeniería de Diseño Diseño Construcción Pruebas Entrega
Dominio Procesos
Requisitos Arquitectónico Detallado & de la de la
de la Aplicación fundamentales
(IR ) (DA) (DD) Integración (C&I) Aplicación (PA) Aplicación (EA )
(MDA)
Gestión del Proyecto (GP)
Gestión de la Configuración del Software (SCM )
Aseguramiento de la Calidad del Software (SQA) Procesos
de apoyo
Gestión de Riesgos (GR)
Verficación y Validación (V&V)
El Método WATCH
Capacitación (CAP)

17. Relaciones entre Procesos
Operación
y
Mantenimiento
Modelado
del Dominio de
la Aplicación
Entrega de la Ingeniería
Aplicación de Requisitos
Procesos
Pruebas de la Diseño
Gerenciales y
Aplicación Arquitectónico
de Soporte
Construcción Diseño
& Integración Detallado
El Método WATCH

18. Modelo de Procesos
Procesos Procesos Procesos
Técnicos de Gestión de Soporte
Modelado del
Planificación Gestión de la
Dominio de
del Proyecto Configuración
la Aplicación
Ingeniería de Organización Aseguramiento
Requisitos del Proyecto de la Calidad
Diseño Dirección Gestión de
Arquitectónico del Proyecto Riesgos
Diseño Administración de Verificación
Detallado Recursos del & Validación
Proyecto
Construcción& Capacitación
Integración Control del
Proyecto
Pruebas de
la Aplicación
Entrega de
la Aplicación
El Método WATCH

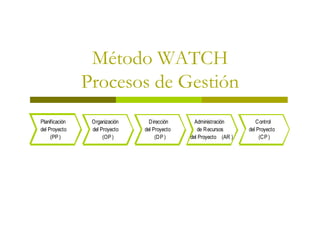

19. Método WATCH
Procesos de Gestión
Planificación Organización Dirección Administración Control
del Proyecto del Proyecto del Proyecto de Recursos del Proyecto
(PP ) (OP ) (DP ) del Proyecto (AR ) (CP )

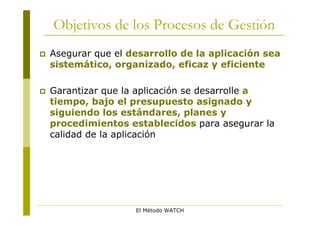

20. Objetivos de los Procesos de Gestión
 Asegurar que el desarrollo de la aplicación sea
sistemático, organizado, eficaz y eficiente
 Garantizar que la aplicación se desarrolle a
tiempo, bajo el presupuesto asignado y
siguiendo los estándares, planes y
procedimientos establecidos para asegurar la
calidad de la aplicación
El Método WATCH

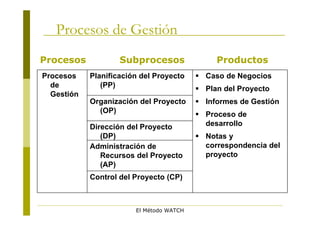

21. Procesos de Gestión
Procesos Subprocesos Productos
Procesos Planificación del Proyecto  Caso de Negocios
de (PP)  Plan del Proyecto
Gestión
Organización del Proyecto  Informes de Gestión
(OP)  Proceso de
Dirección del Proyecto desarrollo
(DP)  Notas y
Administración de correspondencia del
Recursos del Proyecto proyecto
(AP)
Control del Proyecto (CP)
El Método WATCH

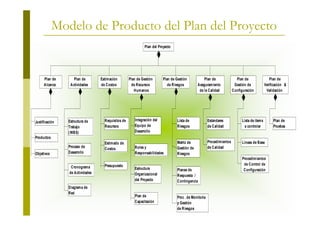

22. Modelo de Producto del Plan del Proyecto
Plan del Proyecto
Plan de Plan de Estimación Plan de Gestión Plan de Gestión Plan de Plan de Plan de
Alcance Actividades de Costos de Recursos de Riesgos Aseguramiento Gestión de Verificación &
Humanos de la Calidad Configuración Validación
Estructura de Requisitos de Integración del Lista de Estándares Lista de ítems Plan de
Justificación
Trabajo Recursos Equipo de Riesgos de Calidad a controlar Pruebas
( WBS) Desarrollo
Productos
Estimado de Matriz de Procedimientos Líneas de Base
Proceso de Roles y Gestión de de Calidad
Costos
Objetivos Desarrollo Responsabilidades Riesgos
Procedimientos
Presupuesto de Control de
Cronograma Estructura Planes de Configuración
de Actividades Organizacional Respuesta /
del Proyecto Contingencia
Diagrama de
Red
Plan de Proc . de Monitoría
Capacitación y Gestión
de Riesgos
El Método WATCH

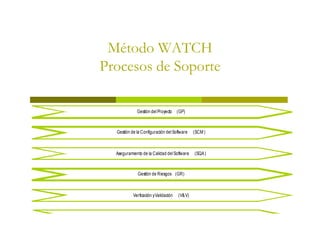

23. Método WATCH
Procesos de Soporte
Gestión del Proyecto (GP)
Gestión de la Configuración del Software (SCM )
Aseguramiento de la Calidad del Software (SQA )
Gestión de Riesgos (GR)
Verficación y Validación (V& V)
Capacitación (CAP )

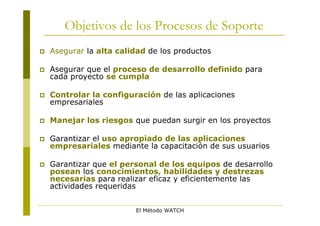

24. Objetivos de los Procesos de Soporte
 Asegurar la alta calidad de los productos
 Asegurar que el proceso de desarrollo definido para
cada proyecto se cumpla
 Controlar la configuración de las aplicaciones
empresariales
 Manejar los riesgos que puedan surgir en los proyectos
 Garantizar el uso apropiado de las aplicaciones
empresariales mediante la capacitación de sus usuarios
 Garantizar que el personal de los equipos de desarrollo
posean los conocimientos, habilidades y destrezas
necesarias para realizar eficaz y eficientemente las
actividades requeridas
El Método WATCH

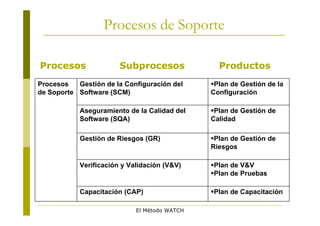

25. Procesos de Soporte
Procesos Subprocesos Productos
Procesos Gestión de la Configuración del Plan de Gestión de la
de Soporte Software (SCM) Configuración
Aseguramiento de la Calidad del Plan de Gestión de
Software (SQA) Calidad
Gestión de Riesgos (GR) Plan de Gestión de
Riesgos
Verificación y Validación (V&V) Plan de V&V
Plan de Pruebas
Capacitación (CAP) Plan de Capacitación
El Método WATCH

26. Método WATCH

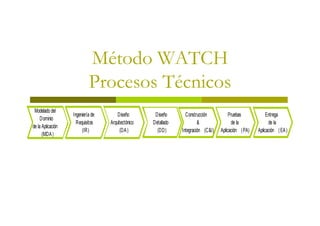

Procesos Técnicos
Modelado del
Ingeniería de Diseño Diseño Construcción Pruebas Entrega
Dominio
Requisitos Arquitectónico Detallado & de la de la
de la Aplicación
(IR) (DA ) (DD) Integración (C&I) Aplicación ( PA) Aplicación ( EA )
(MDA )

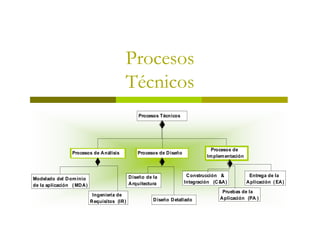

27. Procesos
Técnicos
Procesos Técnicos
Procesos de
Procesos de A nálisis Procesos de D iseño
Im plem entación
D iseño de la C onstrucción & Entrega de la
Modelado del D om inio
A rquitectura Integración (C &A ) A plicación ( EA )
de la aplicación ( MD A )
Pruebas de la
Ingeniería de
D iseño D etallado A plicación (PA )
R equisitos (IR )

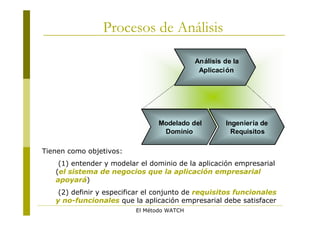

28. Procesos de Análisis
Análisis de la
Aplicación
Modelado del Ingeniería de
Dominio Requisitos
Tienen como objetivos:
(1) entender y modelar el dominio de la aplicación empresarial
(el sistema de negocios que la aplicación empresarial
apoyará)
(2) definir y especificar el conjunto de requisitos funcionales
y no-funcionales que la aplicación empresarial debe satisfacer
El Método WATCH

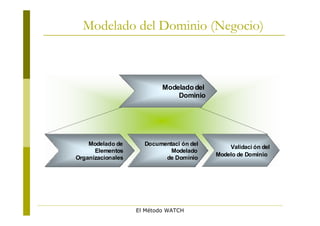

29. Modelado del Dominio (Negocio)
Modelado del
Dominio
Modelado de Documentaci ón del
Validaci ón del
Elementos Modelado
Modelo de Dominio
Organizacionales de Dominio
El Método WATCH

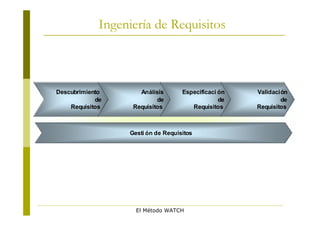

30. Ingeniería de Requisitos
Descubrimiento Análisis Especificaci ón Validación
de de de de
Requisitos Requisitos Requisitos Requisitos
Gesti ón de Requisitos
El Método WATCH

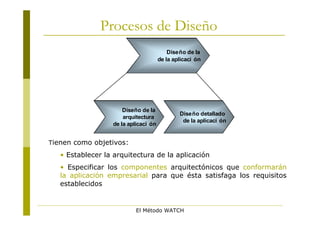

31. Procesos de Diseño
Diseño de la
de la aplicaci ón
Diseño de la
Diseño detallado
arquitectura
de la aplicaci ón
de la aplicaci ón
Tienen como objetivos:
• Establecer la arquitectura de la aplicación
• Especificar los componentes arquitectónicos que conformarán
la aplicación empresarial para que ésta satisfaga los requisitos
establecidos
El Método WATCH

32. Proceso de Diseño de la Arquitectura
Diseño de la
arquitectura
de la aplicaci ón
Elaboraci ón de
Definici ón de Determinaci ón de Evaluación de
vistas
metas de dise ño subsistemas arquitectura
arquitect ónicas
El Método WATCH

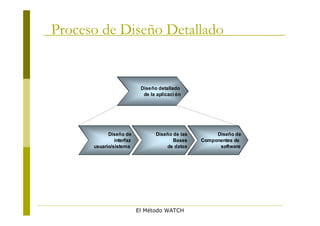

33. Proceso de Diseño Detallado
Diseño detallado
de la aplicaci ón
Diseño de Diseño de las Diseño de
interfaz Bases Componentes de
usuario/sistema de datos software
El Método WATCH

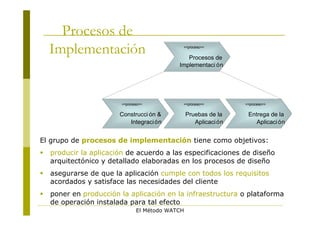

34. Procesos de
Implementación <<proceso>>
Procesos de
Implementaci ón
<<proceso>> <<proceso>> <<proceso>>
Construcci ón & Pruebas de la Entrega de la
Integraci ón Aplicaci ón Aplicaci ón
El grupo de procesos de implementación tiene como objetivos:
 producir la aplicación de acuerdo a las especificaciones de diseño
arquitectónico y detallado elaboradas en los procesos de diseño
 asegurarse de que la aplicación cumple con todos los requisitos
acordados y satisface las necesidades del cliente
 poner en producción la aplicación en la infraestructura o plataforma
de operación instalada para tal efecto
El Método WATCH

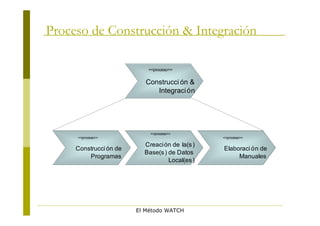

35. Proceso de Construcción & Integración
<<proceso>>
Construcci ón &
Integraci ón
<<proceso>>
<<proceso>> <<proceso>>
Creación de la(s )
Construcci ón de Elaboraci ón de
Base(s ) de Datos
Programas Manuales
Local(es )
El Método WATCH

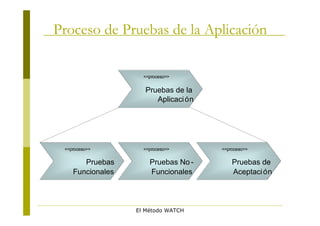

36. Proceso de Pruebas de la Aplicación
<<proceso>>
Pruebas de la
Aplicaci ón
<<proceso>> <<proceso>> <<proceso>>
Pruebas Pruebas No - Pruebas de
Funcionales Funcionales Aceptaci ón
El Método WATCH

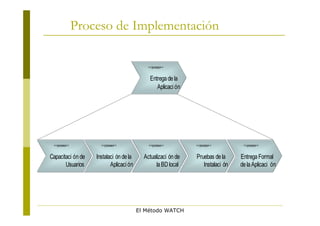

37. Proceso de Implementación
<<proceso>>
Entrega de la
Aplicaci ón
<<proceso>> <<proceso>> <<proceso>> <<proceso>> <<proceso>>
Capacitaci ón de Instalaci ón de la Actualizaci ón de Pruebas de la Entrega Formal
Usuarios Aplicaci ón la BD local Instalaci ón de la Aplicaci ón
El Método WATCH

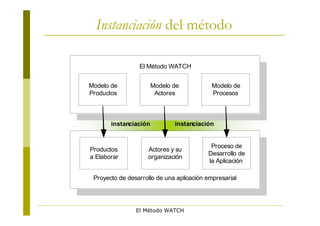

38. Instanciación del método
El Método WATCH
Modelo de Modelo de Modelo de
Productos Actores Procesos
instanciación instanciación
Proceso de
Productos Actores y su
Desarrollo de
a Elaborar organización
la Aplicación
Proyecto de desarrollo de una aplicación empresarial
El Método WATCH

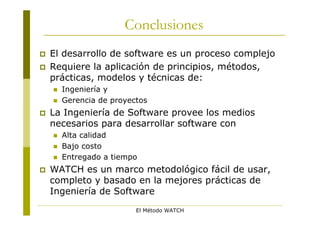

39. Conclusiones
 El desarrollo de software es un proceso complejo
 Requiere la aplicación de principios, métodos,
prácticas, modelos y técnicas de:
 Ingeniería y
 Gerencia de proyectos
 La Ingeniería de Software provee los medios
necesarios para desarrollar software con
 Alta calidad
 Bajo costo
 Entregado a tiempo
 WATCH es un marco metodológico fácil de usar,
completo y basado en la mejores prácticas de
Ingeniería de Software
El Método WATCH

40. El Método WATCH
© Jonás Montilva, 2007
jonas@ula.ve
www.webdelprofesor.ula.ve/ingenieria/jonas
El Método WATCH
