1
2
3
M
Medida
R
Reactiva
Q
Metering
ERenovables
V
Recarga
P
Protección
4
5
169M€
Es lo que pagan los
usuarios de
electricidad por
exceso de energía
reactiva consumida
Fuente: Comisión Nacional de la Energía (CNMC) 2014
6
+67.000
Son las que hay en
España (al menos) con
exceso de energía
reactiva
Instalaciones
7
¿Por qué
compensar la
reactiva?
8
€
Rentabilidad asegurada
€
€
€
€€
€
€ €
€
Entre 6 y 18 meses me
amortización medio
9

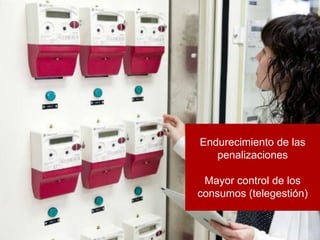

Endurecimiento de las
penalizaciones
Mayor control de los
consumos (telegestión)
10
¿Qué es la
reactiva?
11

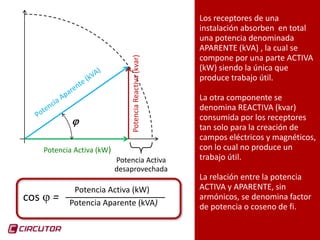

Potencia Activa (kW)
PotenciaReactiva(kvar)
cos  =
Potencia Activa (kW)
Potencia Aparente (kVA)
Los receptores de una
instalación absorben en total
una potencia denominada
APARENTE (kVA) , la cual se
compone por una parte ACTIVA
(kW) siendo la única que
produce trabajo útil.
La otra componente se
denomina REACTIVA (kvar)
consumida por los receptores
tan solo para la creación de
campos eléctricos y magnéticos,
con lo cual no produce un
trabajo útil.
La relación entre la potencia
ACTIVA y APARENTE, sin
armónicos, se denomina factor
de potencia o coseno de fi.
Potencia Activa
desaprovechada

12

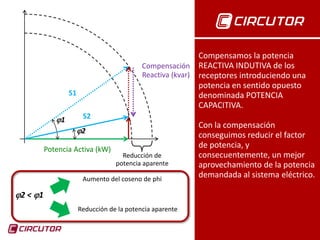

Potencia Activa (kW)
Compensación
Reactiva (kvar)
1
Compensamos la potencia
REACTIVA INDUTIVA de los
receptores introduciendo una
potencia en sentido opuesto
denominada POTENCIA
CAPACITIVA.
Con la compensación
conseguimos reducir el factor
de potencia, y
consecuentemente, un mejor
aprovechamiento de la potencia
demandada al sistema eléctrico.
2
Reducción de
potencia aparente
2 < 1
S1
S2
Reducción de la potencia aparente
Aumento del coseno de phi
13
Ventajas de la
compensación del
factor de potencia
14

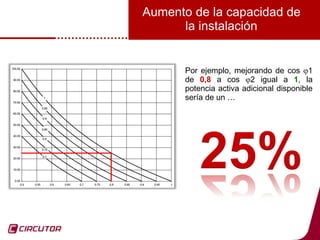

Aumento de la capacidad de
la instalación
Por ejemplo, mejorando de cos 1
de 0,8 a cos 2 igual a 1, la
potencia activa adicional disponible
sería de un …
15
Mejora de la tensión de red
La caída de tensión es
proporcional a la corriente.
Con la compensación de reactiva
reducimos la corriente eficaz
desde el punto de corrección
hacia la red, mejorando así los
niveles de tensión de nuestra
instalación.
U ∝ I
16

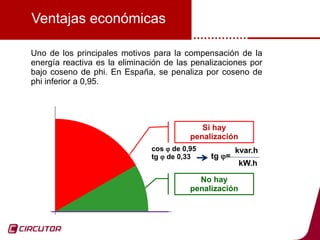

Ventajas económicas
Uno de los principales motivos para la compensación de la
energía reactiva es la eliminación de las penalizaciones por
bajo coseno de phi. En España, se penaliza por coseno de
phi inferior a 0,95.
cos  de 0,95
tg  de 0,33
Si hay
penalización
No hay
penalización
tg =
kvar.h
kW.h
17
¿Como dimensionar
una batería de
condensadores?
Dimensionar una batería de
condensadores
Dimensionar una batería de
condensadores
Por proyecto
Se realiza un cálculo estimado por
potencia reactiva consumida por
cada receptor.
Instalación
existente
Proyecto
nuevo
En instalaciones existentes
La potencia reactiva a compensar
se puede realizar mediante una
estimación utilizando facturas
eléctricas, o de forma mas precisa,
realizando mediciones directas en
la instalación
Dimensionado por
proyecto
 objetivoinicial
tgtgPQ(kvar) 
Calculamos la potencia reactiva de cada
carga conociendo su potencia y coseno de
phi:
Sumamos todas las potencias reactivas para
determinar la potencia de la batería y aplicamos
un coeficiente de simultaneidad (FS):
  FS...QQQQQ 4321BATERIA 

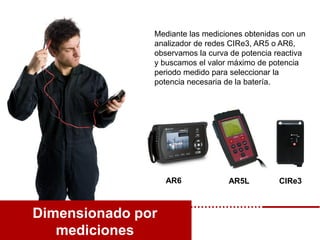

Dimensionado por
mediciones
Mediante las mediciones obtenidas con un
analizador de redes CIRe3, AR5 o AR6,
observamos la curva de potencia reactiva
y buscamos el valor máximo de potencia
periodo medido para seleccionar la
potencia necesaria de la batería.
AR6 AR5L CIRe3

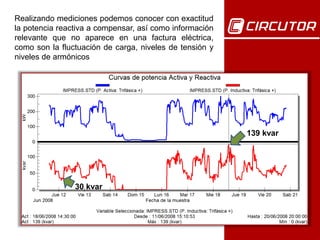

139 kvar
30 kvar
Realizando mediciones podemos conocer con exactitud
la potencia reactiva a compensar, así como información
relevante que no aparece en una factura eléctrica,
como son la fluctuación de carga, niveles de tensión y
niveles de armónicos

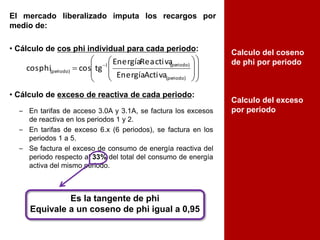

El mercado liberalizado imputa los recargos por
medio de:
• Cálculo de cos phi individual para cada periodo:
• Cálculo de exceso de reactiva de cada periodo:
















 
(periodo)
(periodo)
(periodo)
ActivaEnergía
ReactivaEnergía
tgcosphicos 1
– En tarifas de acceso 3.0A y 3.1A, se factura los excesos
de reactiva en los periodos 1 y 2.
– En tarifas de exceso 6.x (6 periodos), se factura en los
periodos 1 a 5.
– Se factura el exceso de consumo de energía reactiva del
periodo respecto al 33% del total del consumo de energía
activa del mismo periodo.
Es la tangente de phi
Equivale a un coseno de phi igual a 0,95
Calculo del coseno
de phi por periodo
Calculo del exceso
por periodo

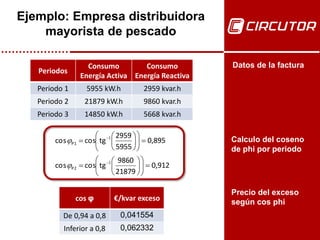

Periodos
Consumo
Energía Activa
Consumo
Energía Reactiva
Periodo 1 5955 kW.h 2959 kvar.h
Periodo 2 21879 kW.h 9860 kvar.h
Periodo 3 14850 kW.h 5668 kvar.h
Ejemplo: Empresa distribuidora
mayorista de pescado
0,912
21879
9860
tgcoscos
0,895
5955
2959
tgcoscos
P2
P1




























1
1


cos φ €/kvar exceso
De 0,94 a 0,8 0,041554
Inferior a 0,8 0,062332
Datos de la factura
Calculo del coseno
de phi por periodo
Precio del exceso
según cos phi

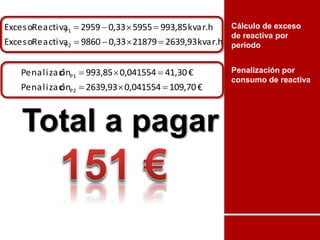

Cálculo de exceso
de reactiva por
periodo
Penalización por
consumo de reactiva
kvar.h2639,93218790,339860ReactivaExceso
kvar.h993,8559550,332959ReactivaExceso
P2
P1


€109,700,0415542639,93ónPenalizaci
€41,300,041554993,85ónPenalizaci
P2
P1


Total a pagar

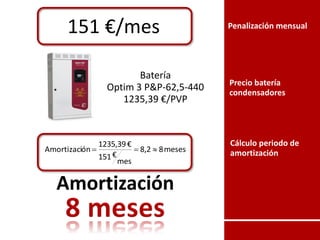

Cálculo periodo de
amortización
Amortización
151 €/mes Penalización mensual
Batería
Optim 3 P&P-62,5-440
1235,39 €/PVP
meses88,2
mes
€151
€1235,39
ónAmortizaci 
Precio batería
condensadores
-1.500,00 €
-500,00 €
500,00 €
1.500,00 €
2.500,00 €
3.500,00 €
4.500,00 €
5.500,00 €
6.500,00 €
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

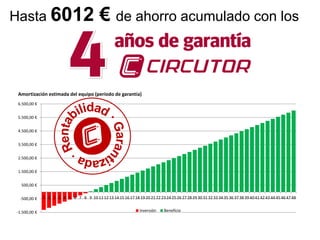

Amortización estimada del equipo (periodo de garantía)
Inversión Benefício
Hasta 6012 € de ahorro acumulado con los
50-160 €/mes
Cafetería
120-780 €/mes
Supermercado
1.200-350.000
€/mes
Industria Pesada
Ejemplos de penalizaciones
Tecnología dentro
de las baterías de
condensadores
Desarrollamos e investigamos nuevas tecnologías más eficientes,
seguras y fiables, pensando siempre en el futuro, creando
productos de mayor innovación y calidad
Condensadores
CLZ Heavy Duty

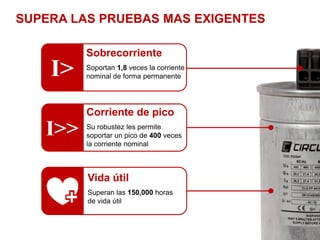

SUPERA LAS PRUEBAS MAS EXIGENTES
I>
Sobrecorriente
Soportan 1,8 veces la corriente
nominal de forma permanente
Corriente de pico
Su robustez les permite
soportar un pico de 400 veces
la corriente nominal
Vida útil
Superan las 150,000 horas
de vida útil
I>>

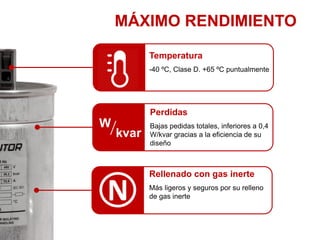

MÁXIMO RENDIMIENTO
Temperatura
-40 ºC, Clase D. +65 ºC puntualmente
Perdidas
Bajas pedidas totales, inferiores a 0,4
W/kvar gracias a la eficiencia de su
diseño
N
Rellenado con gas inerte
Más ligeros y seguros por su relleno
de gas inerte

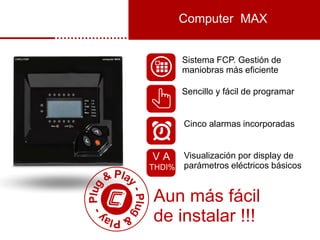

Computer MAX
A
Sistema FCP. Gestión de
maniobras más eficiente
Sencillo y fácil de programar
Cinco alarmas incorporadas
Visualización por display de
parámetros eléctricos básicos
V
THDI%
Aun más fácil
de instalar !!!

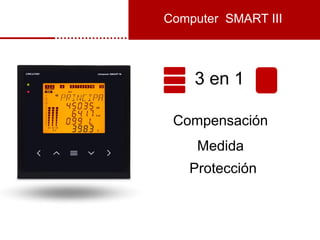

Computer SMART III
3 en 1
Compensación
Medida
Protección

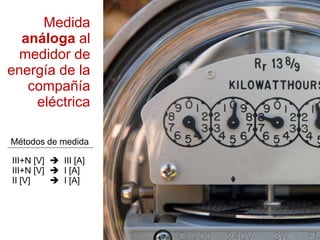

Medida
análoga al
medidor de
energía de la
compañía
eléctrica
III+N [V]  III [A]
III+N [V]  I [A]
II [V]  I [A]
Métodos de medida
Potente analizador de redes,
que le permite no solo
compensar , sino también
diagnosticas el estado de su
instalación.
φ
Regulador Analizador
+ =
SMART III

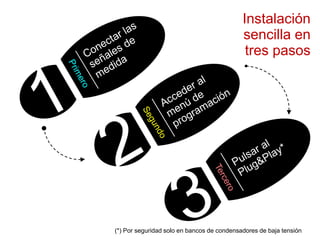

Instalación
sencilla en
tres pasos
(*) Por seguridad solo en bancos de condensadores de baja tensión
El primer paso a
la eficiencia
SMART III
EDS

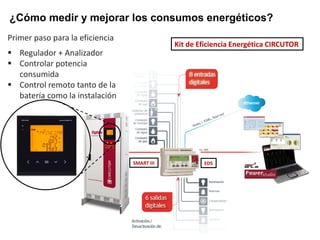

¿Cómo medir y mejorar los consumos energéticos?
EDSSMART III
Kit de Eficiencia Energética CIRCUTOR
Primer paso para la eficiencia
 Regulador + Analizador
 Controlar potencia
consumida
 Control remoto tanto de la
batería como la instalación

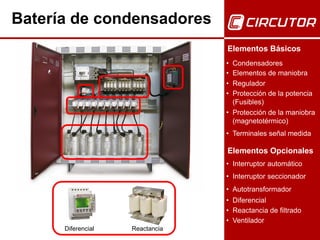

Batería de condensadores
• Condensadores
Elementos Básicos
• Elementos de maniobra
• Protección de la potencia
(Fusibles)
• Regulador
• Protección de la maniobra
(magnetotérmico)
• Terminales señal medida
Elementos Opcionales
• Interruptor automático
• Interruptor seccionador
• Autotransformador
• Diferencial
• Reactancia de filtrado
• Ventilador
Diferencial Reactancia

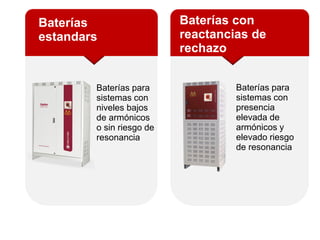

Baterías
estandars
Baterías con
reactancias de
rechazo
Baterías para
sistemas con
niveles bajos
de armónicos
o sin riesgo de
resonancia
Baterías para
sistemas con
presencia
elevada de
armónicos y
elevado riesgo
de resonancia

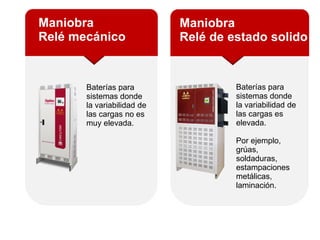

Maniobra
Relé mecánico
Maniobra
Relé de estado solido
Baterías para
sistemas donde
la variabilidad de
las cargas no es
muy elevada.
Baterías para
sistemas donde
la variabilidad de
las cargas es
elevada.
Por ejemplo,
grúas,
soldaduras,
estampaciones
metálicas,
laminación.
kvarhDesequilibrio
consumos
Contadores Digitales
Endurecimiento
penalizaciones
Sistema de
compensación
HIBRIDO

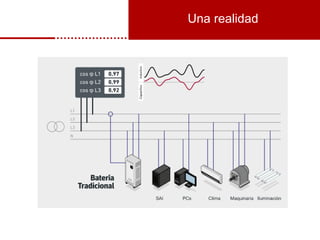

Una realidad

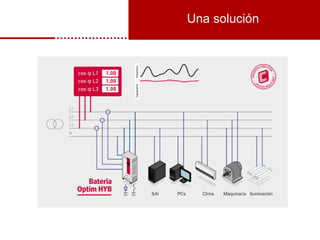

Una solución

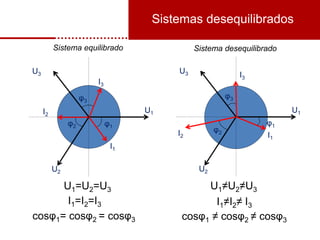

Sistemas desequilibrados
U1
U2
U3
I1
I2
I3
φ3
φ2
φ1
U1
U2
U3
I1
I2
I3
φ3
φ2 φ1
Sistema equilibrado Sistema desequilibrado
U1=U2=U3
I1=I2=I3
cosφ1= cosφ2 = cosφ3
U1≠U2≠U3
I1≠I2≠ I3
cosφ1 ≠ cosφ2 ≠ cosφ3

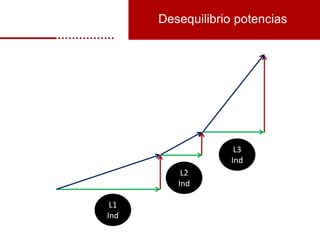

Desequilibrio potencias
L1
Ind
L2
Ind
L3
Ind

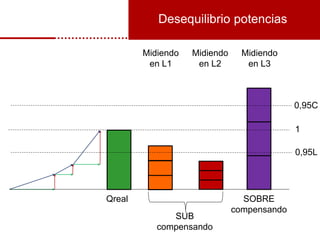

Desequilibrio potencias
1
Qreal
SUB
compensando
Midiendo
en L1
Midiendo
en L2
Midiendo
en L3
SOBRE
compensando
0,95L
0,95C

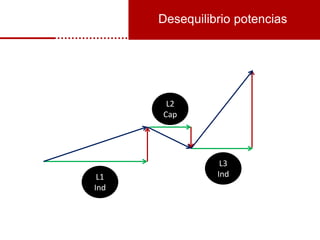

Desequilibrio potencias
L1
Ind
L2
Cap
L3
Ind

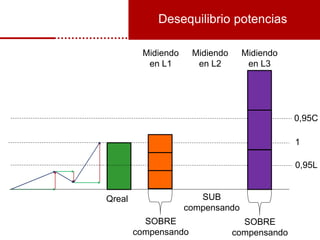

Desequilibrio potencias
1
Qreal SUB
compensando
Midiendo
en L1
Midiendo
en L2
Midiendo
en L3
SOBRE
compensando
0,95L
0,95C
SOBRE
compensando

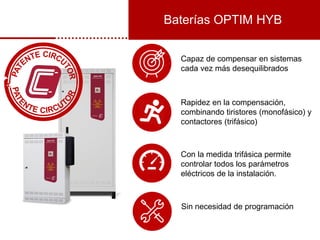

Baterías OPTIM HYB
Capaz de compensar en sistemas
cada vez más desequilibrados
Rapidez en la compensación,
combinando tiristores (monofásico) y
contactores (trifásico)
Con la medida trifásica permite
controlar todos los parámetros
eléctricos de la instalación.
Sin necesidad de programación
P
51
Valores diferenciales
Atención Técnica y Comercial
+34 937 452 900
4 años de garantía
Entrega inmediata
52
53

Webinario compensación energia reactiva 2015

  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
    5 169M€ Es lo quepagan los usuarios de electricidad por exceso de energía reactiva consumida Fuente: Comisión Nacional de la Energía (CNMC) 2014
  • 6.
    6 +67.000 Son las quehay en España (al menos) con exceso de energía reactiva Instalaciones
  • 7.
  • 8.
  • 9.
    9 Endurecimiento de las penalizaciones Mayorcontrol de los consumos (telegestión)
  • 10.
  • 11.
    11 Potencia Activa (kW) PotenciaReactiva(kvar) cos = Potencia Activa (kW) Potencia Aparente (kVA) Los receptores de una instalación absorben en total una potencia denominada APARENTE (kVA) , la cual se compone por una parte ACTIVA (kW) siendo la única que produce trabajo útil. La otra componente se denomina REACTIVA (kvar) consumida por los receptores tan solo para la creación de campos eléctricos y magnéticos, con lo cual no produce un trabajo útil. La relación entre la potencia ACTIVA y APARENTE, sin armónicos, se denomina factor de potencia o coseno de fi. Potencia Activa desaprovechada 
  • 12.
    12 Potencia Activa (kW) Compensación Reactiva(kvar) 1 Compensamos la potencia REACTIVA INDUTIVA de los receptores introduciendo una potencia en sentido opuesto denominada POTENCIA CAPACITIVA. Con la compensación conseguimos reducir el factor de potencia, y consecuentemente, un mejor aprovechamiento de la potencia demandada al sistema eléctrico. 2 Reducción de potencia aparente 2 < 1 S1 S2 Reducción de la potencia aparente Aumento del coseno de phi
  • 13.
    13 Ventajas de la compensacióndel factor de potencia
  • 14.
    14 Aumento de lacapacidad de la instalación Por ejemplo, mejorando de cos 1 de 0,8 a cos 2 igual a 1, la potencia activa adicional disponible sería de un …
  • 15.
    15 Mejora de latensión de red La caída de tensión es proporcional a la corriente. Con la compensación de reactiva reducimos la corriente eficaz desde el punto de corrección hacia la red, mejorando así los niveles de tensión de nuestra instalación. U ∝ I
  • 16.
    16 Ventajas económicas Uno delos principales motivos para la compensación de la energía reactiva es la eliminación de las penalizaciones por bajo coseno de phi. En España, se penaliza por coseno de phi inferior a 0,95. cos  de 0,95 tg  de 0,33 Si hay penalización No hay penalización tg = kvar.h kW.h
  • 17.
  • 18.
    Dimensionar una bateríade condensadores Dimensionar una batería de condensadores Por proyecto Se realiza un cálculo estimado por potencia reactiva consumida por cada receptor. Instalación existente Proyecto nuevo En instalaciones existentes La potencia reactiva a compensar se puede realizar mediante una estimación utilizando facturas eléctricas, o de forma mas precisa, realizando mediciones directas en la instalación
  • 19.
    Dimensionado por proyecto  objetivoinicial tgtgPQ(kvar) Calculamos la potencia reactiva de cada carga conociendo su potencia y coseno de phi: Sumamos todas las potencias reactivas para determinar la potencia de la batería y aplicamos un coeficiente de simultaneidad (FS):   FS...QQQQQ 4321BATERIA 
  • 20.
    Dimensionado por mediciones Mediante lasmediciones obtenidas con un analizador de redes CIRe3, AR5 o AR6, observamos la curva de potencia reactiva y buscamos el valor máximo de potencia periodo medido para seleccionar la potencia necesaria de la batería. AR6 AR5L CIRe3
  • 21.
    139 kvar 30 kvar Realizandomediciones podemos conocer con exactitud la potencia reactiva a compensar, así como información relevante que no aparece en una factura eléctrica, como son la fluctuación de carga, niveles de tensión y niveles de armónicos
  • 22.
    El mercado liberalizadoimputa los recargos por medio de: • Cálculo de cos phi individual para cada periodo: • Cálculo de exceso de reactiva de cada periodo:                   (periodo) (periodo) (periodo) ActivaEnergía ReactivaEnergía tgcosphicos 1 – En tarifas de acceso 3.0A y 3.1A, se factura los excesos de reactiva en los periodos 1 y 2. – En tarifas de exceso 6.x (6 periodos), se factura en los periodos 1 a 5. – Se factura el exceso de consumo de energía reactiva del periodo respecto al 33% del total del consumo de energía activa del mismo periodo. Es la tangente de phi Equivale a un coseno de phi igual a 0,95 Calculo del coseno de phi por periodo Calculo del exceso por periodo
  • 23.
    Periodos Consumo Energía Activa Consumo Energía Reactiva Periodo1 5955 kW.h 2959 kvar.h Periodo 2 21879 kW.h 9860 kvar.h Periodo 3 14850 kW.h 5668 kvar.h Ejemplo: Empresa distribuidora mayorista de pescado 0,912 21879 9860 tgcoscos 0,895 5955 2959 tgcoscos P2 P1                             1 1   cos φ €/kvar exceso De 0,94 a 0,8 0,041554 Inferior a 0,8 0,062332 Datos de la factura Calculo del coseno de phi por periodo Precio del exceso según cos phi
  • 24.
    Cálculo de exceso dereactiva por periodo Penalización por consumo de reactiva kvar.h2639,93218790,339860ReactivaExceso kvar.h993,8559550,332959ReactivaExceso P2 P1   €109,700,0415542639,93ónPenalizaci €41,300,041554993,85ónPenalizaci P2 P1   Total a pagar
  • 25.
    Cálculo periodo de amortización Amortización 151€/mes Penalización mensual Batería Optim 3 P&P-62,5-440 1235,39 €/PVP meses88,2 mes €151 €1235,39 ónAmortizaci  Precio batería condensadores
  • 26.
    -1.500,00 € -500,00 € 500,00€ 1.500,00 € 2.500,00 € 3.500,00 € 4.500,00 € 5.500,00 € 6.500,00 € 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 Amortización estimada del equipo (periodo de garantía) Inversión Benefício Hasta 6012 € de ahorro acumulado con los
  • 27.
  • 28.
    Tecnología dentro de lasbaterías de condensadores
  • 29.
    Desarrollamos e investigamosnuevas tecnologías más eficientes, seguras y fiables, pensando siempre en el futuro, creando productos de mayor innovación y calidad Condensadores CLZ Heavy Duty
  • 30.
    SUPERA LAS PRUEBASMAS EXIGENTES I> Sobrecorriente Soportan 1,8 veces la corriente nominal de forma permanente Corriente de pico Su robustez les permite soportar un pico de 400 veces la corriente nominal Vida útil Superan las 150,000 horas de vida útil I>>
  • 31.
    MÁXIMO RENDIMIENTO Temperatura -40 ºC,Clase D. +65 ºC puntualmente Perdidas Bajas pedidas totales, inferiores a 0,4 W/kvar gracias a la eficiencia de su diseño N Rellenado con gas inerte Más ligeros y seguros por su relleno de gas inerte
  • 32.
    Computer MAX A Sistema FCP.Gestión de maniobras más eficiente Sencillo y fácil de programar Cinco alarmas incorporadas Visualización por display de parámetros eléctricos básicos V THDI% Aun más fácil de instalar !!!
  • 33.
    Computer SMART III 3en 1 Compensación Medida Protección
  • 34.
    Medida análoga al medidor de energíade la compañía eléctrica III+N [V]  III [A] III+N [V]  I [A] II [V]  I [A] Métodos de medida
  • 35.
    Potente analizador deredes, que le permite no solo compensar , sino también diagnosticas el estado de su instalación. φ Regulador Analizador + = SMART III
  • 36.
    Instalación sencilla en tres pasos (*)Por seguridad solo en bancos de condensadores de baja tensión
  • 37.
    El primer pasoa la eficiencia SMART III EDS
  • 38.
    ¿Cómo medir ymejorar los consumos energéticos? EDSSMART III Kit de Eficiencia Energética CIRCUTOR Primer paso para la eficiencia  Regulador + Analizador  Controlar potencia consumida  Control remoto tanto de la batería como la instalación
  • 39.
    Batería de condensadores •Condensadores Elementos Básicos • Elementos de maniobra • Protección de la potencia (Fusibles) • Regulador • Protección de la maniobra (magnetotérmico) • Terminales señal medida Elementos Opcionales • Interruptor automático • Interruptor seccionador • Autotransformador • Diferencial • Reactancia de filtrado • Ventilador Diferencial Reactancia
  • 40.
    Baterías estandars Baterías con reactancias de rechazo Bateríaspara sistemas con niveles bajos de armónicos o sin riesgo de resonancia Baterías para sistemas con presencia elevada de armónicos y elevado riesgo de resonancia
  • 41.
    Maniobra Relé mecánico Maniobra Relé deestado solido Baterías para sistemas donde la variabilidad de las cargas no es muy elevada. Baterías para sistemas donde la variabilidad de las cargas es elevada. Por ejemplo, grúas, soldaduras, estampaciones metálicas, laminación.
  • 42.
  • 43.
  • 44.
  • 45.
    Sistemas desequilibrados U1 U2 U3 I1 I2 I3 φ3 φ2 φ1 U1 U2 U3 I1 I2 I3 φ3 φ2 φ1 Sistemaequilibrado Sistema desequilibrado U1=U2=U3 I1=I2=I3 cosφ1= cosφ2 = cosφ3 U1≠U2≠U3 I1≠I2≠ I3 cosφ1 ≠ cosφ2 ≠ cosφ3
  • 46.
  • 47.
  • 48.
  • 49.
    Desequilibrio potencias 1 Qreal SUB compensando Midiendo enL1 Midiendo en L2 Midiendo en L3 SOBRE compensando 0,95L 0,95C SOBRE compensando
  • 50.
    Baterías OPTIM HYB Capazde compensar en sistemas cada vez más desequilibrados Rapidez en la compensación, combinando tiristores (monofásico) y contactores (trifásico) Con la medida trifásica permite controlar todos los parámetros eléctricos de la instalación. Sin necesidad de programación P
  • 51.
    51 Valores diferenciales Atención Técnicay Comercial +34 937 452 900 4 años de garantía Entrega inmediata
  • 52.
  • 53.
