1. REPUBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO DE TECNOLOGIA
ANTONIO JOSE DE SUCRE
EXTENSION SAN FELIPE
Participante:
Angel Di yesi
C.I.:27.529.915
Escuela: 70
Docente: LuisVargas
Amplificadores
Transistorizados Multietapa

2. Amplificadores Transistorizados
Multietapa
¿QUÉ SON?:
Los amplificadores multietapa son circuitos electrónicos formados por varios
transistores (BJT o FET), que pueden ser acoplados en forma directa o mediante
capacitores.
Se llama amplificador multietapa a los circuitos o sistemas que tienen múltiples
transistores y además pueden ser conectadas entre sí para mejorar sus respuestas
tanto en ganancia, Zin, Zout o ancho de banda. La aplicaciones pueden ser tanto de
cc como de ca.
TIPOS DE ACOPLAMIENTO
El acoplamiento establece la forma en
la cual se conectan las distintas etapas
amplificadores, dependiendo de la
naturaleza de la aplicación y las
características de respuesta que se
desean.
Existen distintos tipos de acoplamiento:
Acoplamiento directo, capacitivo y por
transformador

3. ACOPLAMIENTO DIRECTO
Las etapas se conectan en forma
directa, es permite una amplificación
tanto de la componente de señal como
de la componente continua del circuito.
Se dice que los circuitos de cc se
acoplan directamente.
ACOPLAMIENTO CAPACITIVO
El acoplamiento capacitivo o por
condensador se usa para interconectar
distintas etapas, en las cuales sólo se
desea amplificar señal.
Los amplificadores de ca usan
acoplamiento capacitivo. Permite mayor
libertad en el diseño, pues la
polarización de una etapa no afectará a
la otra

4. ACOPLAMIENTO POR TRANSFORMADOR
Este acoplamiento es muy popular en el
dominio de la radio frecuencia (RF).
El transformador como carga permitirá
aislar las señales y además, dependiendo
de la razón de transformación incrementar
el voltaje y corriente.
El par de retroalimentación es una
configuración de dos transistores bipolares
similar al par Darlington, pero la conexión se
realiza entre un transistor PNP que maneja a
un NPN, actuando de manera similar a un solo
transistor PNP.
Esta configuración ofrece una alta ganancia
de corriente, ya que se realiza el producto entre
las ganancias de los transistores.

5. Esta compuesto por dos transistores idénticos, que en su salida se obtendrá la
diferencia de las señales aplicadas en sus entradas respecto a tierra.
Principio de funcionamiento: El amplificador diferencial básico tiene 2 entradas V1
y V2. Si la tensión de V1 aumenta, la corriente del emisor del transistor Q1 aumenta
(acordarse que IE = BxIB), causando una caída de tensión en Re.
Etapa de amplificación
El Amplificador diferencial se caracteriza por
presentar dos transistores idénticos con
similares características, tanto internas como de
las redes de polarización.
Ya que el circuito dispone dos entradas y dos
salidas de señal, existen cuatro configuraciones
posibles realizando las distintas combinaciones
entre entradas y salida.

6. Configuraciones
Entrada y salida simétrica: Es la forma más típica de
un amplificador diferencial, tiene dos entrada v1 y v2, El voltaje de salida se obtiene
de la diferencia entre las salidas de los colectores.
Entrada asimétrica y salida simétrica: En algunas aplicaciones sólo se usa
uno de los terminales de entrada con la otra conectada a tierra, mientras que la
salida se obtiene entre los colectores de los dos transistores del circuito.
Entrada simétrica y salida asimétrica: Esta es la forma más practica y utilizada
porque puede excitar cargas asimétricas o de un solo terminal como lo hacen los
amplificadores EC, emisor seguidor y otros circuitos. Esta etapa es la que se usa
para la etapa de entrada de la mayor parte de los Amplificadores Operacionales
comerciales. Presenta dos entradas de señal para las bases de cada transistor
mientras que la salida se obtiene únicamente de uno de los colectores respecto a
masa.
Entrada y salida asimétrica: Esta configuración presenta tanto para la entrada
como para la salida un único terminal. Este tipo de configuración es útil para las
etapas de acoplamiento directo donde se requiere sólo amplificar una entrada. Esta
configuración es la que se solicita en las especificaciones de la práctica.

7. Los Amplificadores se diferencian observando la etapa de amplificación de
corriente, pudiendo ser de diferentes tipos.
Clase A: Se clasifican porque sus transistores de salida están polarizados justo en
mitad d su zona activa. Este tipo de amplificadores tienen un bajo redimiendo por lo
que la mayoría de potencia adsorbida de la alimentación es disipada en forma de calor
en los transistores.
Este tipo de amplificador se usa
generalmente para circuitos de audio y
equipos domésticos de alta gama. Ya que
proporcionan una muy buena calidad de
audio.

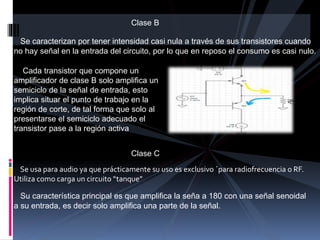

8. Clase B
Se caracterizan por tener intensidad casi nula a través de sus transistores cuando
no hay señal en la entrada del circuito, por lo que en reposo el consumo es casi nulo.
Cada transistor que compone un
amplificador de clase B solo amplifica un
semiciclo de la señal de entrada, esto
implica situar el punto de trabajo en la
región de corte, de tal forma que solo al
presentarse el semiciclo adecuado el
transistor pase a la región activa
Clase C
Se usa para audio ya que prácticamente su uso es exclusivo ´para radiofrecuencia o RF.
Utiliza como carga un circuito “tanque”
Su característica principal es que amplifica la seña a 180 con una señal senoidal
a su entrada, es decir solo amplifica una parte de la señal.

9. Clase D
Conmuta los transistores se salida para controlar la entrega de potencia.
Se caracteriza por tener un alto rendimiento debido a que los transistor nunca
operan en una región activa.
Cuando el dispositivo esta encendido la corriente a través de ellos es la máxima
pero la caída en tensión de bornes del elemento es cero, mientras que cuando el
dispositivo esta apagado es el caso contrario, la corriente a través del dispositivo es
nula pero la tensión es máxima.
En ambos casos la potencia potencia disipada depositadas en los transistores es
cero ya que algunos de los dos términos es nulo. Como se a mencionado
anteriormente la caída de tensión o intensidad no son absolutamente cero ya que
los componentes son reales, aun así estas perdidas son suficientemente pequeñas
para mantener el rendimiento del amplificaador por encima del 90%.

10. Frecuencia del amplificador
Un amplificador tiene una ganancia de 200 a bajas frecuencias y su función de transferencia tiene tres polos reales negativos en 100KHz, 1MHz y 20MHz. CalcularUn amplificador tiene una ganancia de 200 a bajas frecuencias y su función de transferencia tiene tres polos reales negativos en 100KHz, 1MHz y 20MHz. CalcularUn amplificador tiene una ganancia de 200 a bajas frecuencias y su función de transferencia tiene tres polos reales negativos en 100KHz, 1MHz y 20MHz. CalcularUn amplificador tiene una ganancia de 200 a bajas frecuencias y su función de transferencia tiene tres polos reales negativos en 100KHz, 1MHz y 20MHz. Calcular
Un amplificador tiene una ganancia de 200 a
bajas frecuencias y su función de transferencia
tiene tres polos reales negativos en 100KHz,
1MHz y 20MHz.
Calcular y bosqueje el diagrama de Nyquist
para este amplificador si se aplica un lazo de
retroalimentación negativo
¿Es estable el amplificador con esta cantidad de
retroalimentación?
Datos
Problema n1

12. Problema N2
Calcular y bosquejar los diagramas de magnitud (en decibel) y fase vs frecuencia
(escala logarítmica) cuando la retroalimentación es cero. Determinar el valor máximo
de retroalimentación que permita estabilidad con un margen de fase de 60°
Respuesta
