1. Trabajos en Altura
1

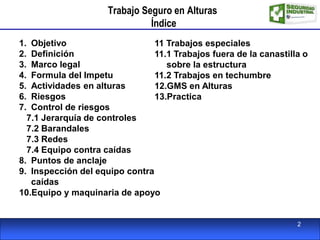

2. Trabajo Seguro en Alturas
Índice
1. Objetivo
2. Definición
3. Marco legal
4. Formula del Impetu
5. Actividades en alturas
6. Riesgos
7. Control de riesgos
7.1 Jerarquía de controles
7.2 Barandales
7.3 Redes
7.4 Equipo contra caídas
8. Puntos de anclaje
9. Inspección del equipo contra
caídas
10.Equipo y maquinaria de apoyo
11 Trabajos especiales
11.1 Trabajos fuera de la canastilla o
sobre la estructura
11.2 Trabajos en techumbre
12.GMS en Alturas
13.Practica
2

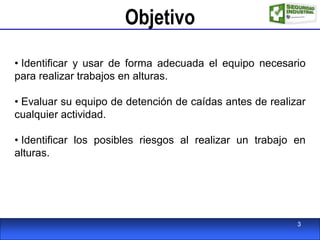

3. Objetivo
• Identificar y usar de forma adecuada el equipo necesario
para realizar trabajos en alturas.
• Evaluar su equipo de detención de caídas antes de realizar
cualquier actividad.
• Identificar los posibles riesgos al realizar un trabajo en
alturas.
3

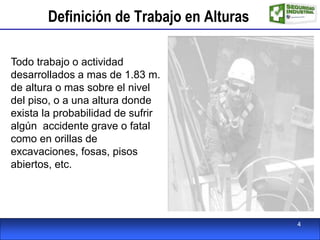

4. Definición de Trabajo en Alturas
Todo trabajo o actividad
desarrollados a mas de 1.83 m.
de altura o mas sobre el nivel
del piso, o a una altura donde
exista la probabilidad de sufrir
algún accidente grave o fatal
como en orillas de
excavaciones, fosas, pisos
abiertos, etc.
4

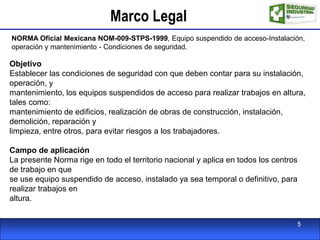

5. Objetivo
Establecer las condiciones de seguridad con que deben contar para su instalación,
operación, y
mantenimiento, los equipos suspendidos de acceso para realizar trabajos en altura,
tales como:
mantenimiento de edificios, realización de obras de construcción, instalación,
demolición, reparación y
limpieza, entre otros, para evitar riesgos a los trabajadores.
Campo de aplicación
La presente Norma rige en todo el territorio nacional y aplica en todos los centros
de trabajo en que
se use equipo suspendido de acceso, instalado ya sea temporal o definitivo, para
realizar trabajos en
altura.
Marco Legal
NORMA Oficial Mexicana NOM-009-STPS-1999, Equipo suspendido de acceso-Instalación,
operación y mantenimiento - Condiciones de seguridad.
5

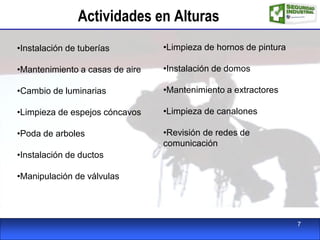

6. Actividades en Alturas
•Instalación de tuberías
•Mantenimiento a casas de aire
•Cambio de luminarias
•Limpieza de espejos cóncavos
•Poda de arboles
•Instalación de ductos
•Manipulación de válvulas
•Limpieza de hornos de pintura
•Instalación de domos
•Mantenimiento a extractores
•Limpieza de canalones
•Revisión de redes de
comunicación
7

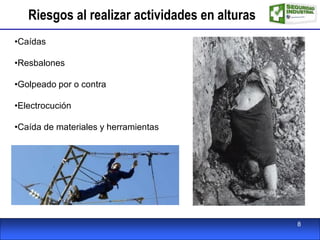

7. Riesgos al realizar actividades en alturas
•Caídas
•Resbalones
•Golpeado por o contra
•Electrocución
•Caída de materiales y herramientas
8

8. Control de Riesgos en Trabajos en Altura
Jerarquía de Controles en Seguridad
9

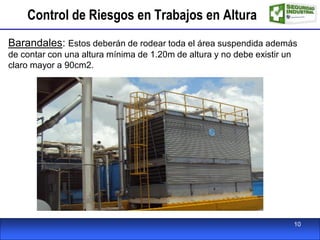

9. Control de Riesgos en Trabajos en Altura
Barandales: Estos deberán de rodear toda el área suspendida además
de contar con una altura mínima de 1.20m de altura y no debe existir un
claro mayor a 90cm2.
10

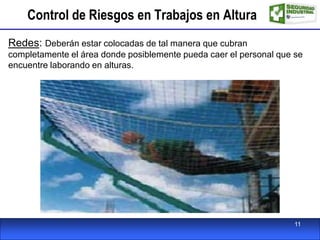

10. Control de Riesgos en Trabajos en Altura
Redes: Deberán estar colocadas de tal manera que cubran
completamente el área donde posiblemente pueda caer el personal que se
encuentre laborando en alturas.
11

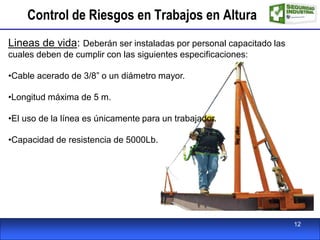

11. Control de Riesgos en Trabajos en Altura
Lineas de vida: Deberán ser instaladas por personal capacitado las
cuales deben de cumplir con las siguientes especificaciones:
•Cable acerado de 3/8” o un diámetro mayor.
•Longitud máxima de 5 m.
•El uso de la línea es únicamente para un trabajador.
•Capacidad de resistencia de 5000Lb.
12

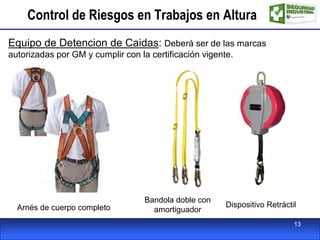

12. Control de Riesgos en Trabajos en Altura
Equipo de Detencion de Caidas: Deberá ser de las marcas
autorizadas por GM y cumplir con la certificación vigente.
Arnés de cuerpo completo
Bandola doble con
amortiguador
Dispositivo Retráctil
13

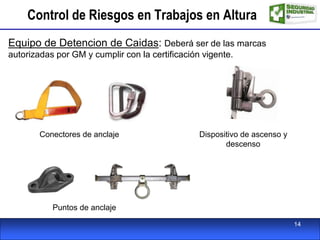

13. Control de Riesgos en Trabajos en Altura
Equipo de Detencion de Caidas: Deberá ser de las marcas
autorizadas por GM y cumplir con la certificación vigente.
Dispositivo de ascenso y
descenso
Conectores de anclaje
Puntos de anclaje
14

14. Arnes de 6 anillos en “D”
Contracaidas: En la parte
media de los omoplatos,
sirve para detenernos en
caso de una caída
Ascenso y Descenso:
Ubicado en la parte dorsal,
lo utilizamos cuando
tenemos una línea de vida
vertical y un dispositivo
especial, normalmente es
usado en escaleras marinas,
silos, torres.
Rescate: Colocados en la
parte de los hombros, se
utilizan para realizar
maniobras de rescate de
personal que ha sufrido una
caída y quedo suspendida.
Posicionamiento: Se
encuentran en ambos
extremos de la cadera, se
utilizan cuando tenemos
necesidad de estar de frente
trabajando con las manos
libres, simultáneamente
debemos contar con un
punto de anclaje seguro
para usarlo con el anillo
Contra caídas.
15

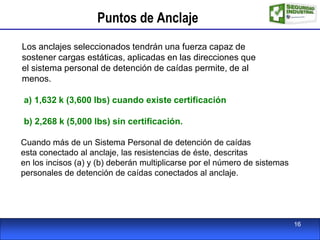

15. Puntos de Anclaje
Los anclajes seleccionados tendrán una fuerza capaz de
sostener cargas estáticas, aplicadas en las direcciones que
el sistema personal de detención de caídas permite, de al
menos.
a) 1,632 k (3,600 lbs) cuando existe certificación
b) 2,268 k (5,000 lbs) sin certificación.
Cuando más de un Sistema Personal de detención de caídas
esta conectado al anclaje, las resistencias de éste, descritas
en los incisos (a) y (b) deberán multiplicarse por el número de sistemas
personales de detención de caídas conectados al anclaje.
16

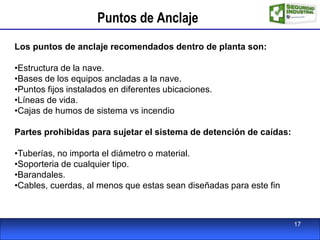

16. Puntos de Anclaje
Los puntos de anclaje recomendados dentro de planta son:
•Estructura de la nave.
•Bases de los equipos ancladas a la nave.
•Puntos fijos instalados en diferentes ubicaciones.
•Líneas de vida.
•Cajas de humos de sistema vs incendio
Partes prohibidas para sujetar el sistema de detención de caídas:
•Tuberías, no importa el diámetro o material.
•Soporteria de cualquier tipo.
•Barandales.
•Cables, cuerdas, al menos que estas sean diseñadas para este fin
17

17. Inspección del Equipo Contra caídas
El equipo debe ser inspeccionado para detectar lo siguiente:
• Marcas ausentes o ilegibles.
• Ausencia de cualquier elemento que afecte la
forma, ajuste o función.
• Evidencia de defectos o daño a los elementos del
componente.
• Evidencia de defectos o daño a bandolas, correas o
cuerdas.
• Funcionamiento inadecuado de los dispositivos
mecánicos y conectores.
18

18. Inspección del Equipo Contra caídas
• CUARTEADURAS:
Resultan de un defecto en la estructura del metal subyacente.
• DAÑO TERMICO:
Se evidencia por la decoloración del recubrimiento y/o deformación del metal de un conector.
• DISTORCION:
Puede resultar por el uso inadecuado.
•CORROSIÓN Y PICADURAS:
La corrosión deja evidencia por la acumulación e incrustación de óxido sarroso. Las picaduras
se ven como pequeños huecos, por lo general agrupados.
• DESGASTE EXCESIVO:
El desgaste excesivo existe si el recubrimiento se ha desgastado o si las dimensiones de
grosor de la pieza de equipo han sido visiblemente reducidas.
• BORDES FILOSOS:
Todos los elementos del equipo se tratan en una tómbola antes de llevar a cabo el
recubrimiento para quitar los bordes filosos que pueden causar daño a otros elementos.
19

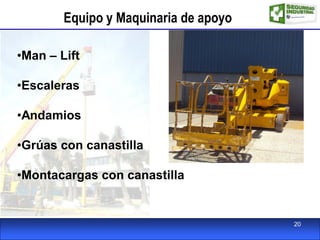

19. Equipo y Maquinaria de apoyo
•Man – Lift
•Escaleras
•Andamios
•Grúas con canastilla
•Montacargas con canastilla
20

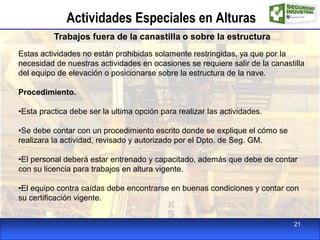

20. Actividades Especiales en Alturas
Trabajos fuera de la canastilla o sobre la estructura
Estas actividades no están prohibidas solamente restringidas, ya que por la
necesidad de nuestras actividades en ocasiones se requiere salir de la canastilla
del equipo de elevación o posicionarse sobre la estructura de la nave.
Procedimiento.
•Esta practica debe ser la ultima opción para realizar las actividades.
•Se debe contar con un procedimiento escrito donde se explique el cómo se
realizara la actividad, revisado y autorizado por el Dpto. de Seg. GM.
•El personal deberá estar entrenado y capacitado, además que debe de contar
con su licencia para trabajos en altura vigente.
•El equipo contra caídas debe encontrarse en buenas condiciones y contar con
su certificación vigente.
21

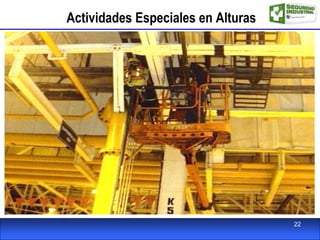

21. Actividades Especiales en Alturas
22

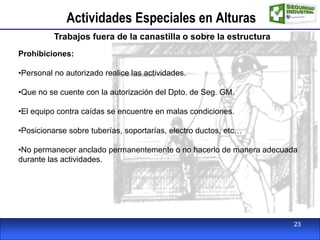

22. Actividades Especiales en Alturas
Trabajos fuera de la canastilla o sobre la estructura
Prohibiciones:
•Personal no autorizado realice las actividades.
•Que no se cuente con la autorización del Dpto. de Seg. GM.
•El equipo contra caídas se encuentre en malas condiciones.
•Posicionarse sobre tuberías, soportarías, electro ductos, etc…
•No permanecer anclado permanentemente o no hacerlo de manera adecuada
durante las actividades.
23

23. Actividades Especiales en Alturas

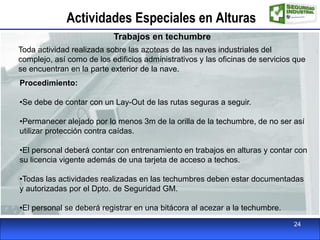

Trabajos en techumbre
Toda actividad realizada sobre las azoteas de las naves industriales del
complejo, así como de los edificios administrativos y las oficinas de servicios que
se encuentran en la parte exterior de la nave.
Procedimiento:
•Se debe de contar con un Lay-Out de las rutas seguras a seguir.
•Permanecer alejado por lo menos 3m de la orilla de la techumbre, de no ser así
utilizar protección contra caídas.
•El personal deberá contar con entrenamiento en trabajos en alturas y contar con
su licencia vigente además de una tarjeta de acceso a techos.
•Todas las actividades realizadas en las techumbres deben estar documentadas
y autorizadas por el Dpto. de Seguridad GM.
•El personal se deberá registrar en una bitácora al acezar a la techumbre.
24

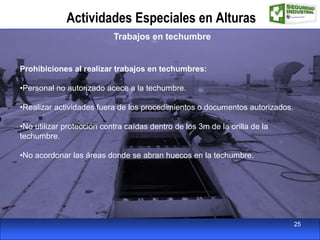

24. Actividades Especiales en Alturas
Trabajos en techumbre
Prohibiciones al realizar trabajos en techumbres:
•Personal no autorizado acece a la techumbre.
•Realizar actividades fuera de los procedimientos o documentos autorizados.
•No utilizar protección contra caídas dentro de los 3m de la orilla de la
techumbre.
•No acordonar las áreas donde se abran huecos en la techumbre.
25

25. GMS en Alturas
•Las actividades deben estar documentadas en un formato Pre-task y/o POS
•El personal debe estar entrenado y contar con el documento DC-3 que lo
compruebe.
•Se debe realizar una evaluación medica al personal para constatar que es apto
medicamente para realizar dichas actividades.
•El personal debe contar con la licencia de TAR vigente y autorizada por Seguridad
GM.
•Para trabajos en techumbre se deberá contar adicional con la tarjeta de acceso a
techos.
•El equipo de detención de caídas debe ser únicamente de las marcas autorizadas
por GM y contar con su certificación vigente.
26

26. Practica
27
