MUNICIPALIDAD DISTRITAL DE LLOCHEGUA
ESPECIFICACION TECNICA
COMUNIDAD DE MAYAPO BLOQUE “A” DE
AULAS DE 2 PISOS
ESPECIFICACIONES TECNICAS
2. BLOQUE “A” DE AULAS DE 2 PISOS.
2.1. ESTRUCTURAS.
2.1.1.TRABAJOS PRELIMINARES.
2.1.1.1. LIMPIEZA DE TERRENO MANUAL.
01 Definición de la Partida.- Limpieza de terreno manual.
02 Descripción de la Partida.- Será la limpieza, retiro y eliminación de toda maleza, árboles,
desperdicios, rocas, malezas existentes y otros materiales en el área del proyecto que se encuentre en
el área de trabajo y que deban ejecutarse manualmente. Disponer del área de construcción, libre de
todo elemento que pueda interferir en la ejecución normal de la obra a realizar. El rubro incluye la
limpieza total del terreno y su desalojo, en las áreas en las que se determinen como necesarias y que
no sean susceptibles de realizar en el rubro de “excavación y desalojo sin clasificar”.
03 Materiales a Utilizar en la Partida.- no hay materiales a utilizar.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales como pala, pico,
rastrillo.
05 Procedimiento Constructivo.- Una vez definida el área que se va a intervenir, se iniciará a cortar,
desenraizar y retirar los árboles, arbustos, hierbas y cualquier otra vegetación que se encuentre en la
zona delimitada del proyecto. Si las condiciones del terreno y de la vegetación existente lo permiten, se
realizará un primer retiro de los materiales que sean susceptibles de utilización en el proceso de
construcción de la obra. Para evitar una acumulación de material retirado, se efectuará un acarreo
simultáneo hasta el sitio donde se vaya a desalojar. El terreno quedará totalmente limpio y en
condiciones de proseguir con la siguiente etapa de la construcción que será el replanteo y nivelación.
Todo el material que se retire deberá ser desalojado hasta los sitios permitidos por el Supervisor. Los
árboles y áreas que se conserven en su estado original y los árboles transplantados, deberán
mantenerse adecuadamente, hasta la finalización de las obras.
06 Medición y Forma de Pago.- El pago de esta partida se hará por metro cuadrado (M2).
2.1.1.2. TRAZO Y REPLANTEO PRELIMINAR.
Partida de igual descripción al
ITEM. 01.02.02.
2.1.1.3. TRAZO Y REPLANTEO DURANTE LA EJECUCION.
01 Definición de la Partida.- Trazo y Replanteo durante la ejecución.
PROYECTO: “MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS DE LA I.E. Nº38309/Mx-P EN LA COMUNIDAD DE MAYAPO, DISTRITO
DE LLOCHEGUA – HUANTA – AYACUCHO”.(P.S.GOMEZ #966908775)

AULAS DE 2 PISOS

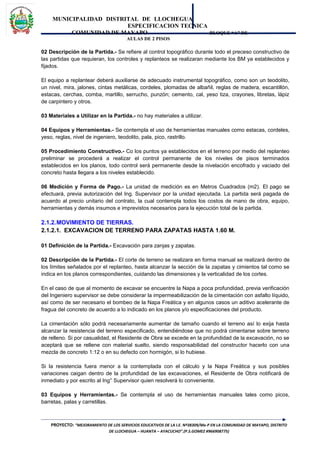

02 Descripción de la Partida.- Se refiere al control topográfico durante todo el preceso constructivo de
las partidas que requieran, los controles y replanteos se realizaran mediante los BM ya establecidos y
fijados.
El equipo a replantear deberá auxiliarse de adecuado instrumental topográfico, como son un teodolito,
un nivel, mira, jalones, cintas metálicas, cordeles, plomadas de albañil, reglas de madera, escantillón,
estacas, cerchas, comba, martillo, serrucho, punzón; cemento, cal, yeso tiza, crayones, libretas, lápiz
de carpintero y otros.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales como estacas, cordeles,
yeso, reglas, nivel de ingeniero, teodolito, pala, pico, rastrillo.
05 Procedimiento Constructivo.- Co los puntos ya establecidos en el terreno por medio del replanteo
preliminar se procederá a realizar el control permanente de los niveles de pisos terminados
establecidos en los planos, todo control será permanente desde la nivelación encofrado y vaciado del
concreto hasta llegara a los niveles establecido.
06 Medición y Forma de Pago.- La unidad de medición es en Metros Cuadrados (m2). El pago se
efectuará, previa autorización del Ing. Supervisor por la unidad ejecutada. La partida será pagada de
acuerdo al precio unitario del contrato, la cual contempla todos los costos de mano de obra, equipo,
herramientas y demás insumos e imprevistos necesarios para la ejecución total de la partida.
2.1.2.MOVIMIENTO DE TIERRAS.
2.1.2.1. EXCAVACION DE TERRENO PARA ZAPATAS HASTA 1.60 M.
01 Definición de la Partida.- Excavación para zanjas y zapatas.
02 Descripción de la Partida.- El corte de terreno se realizara en forma manual se realizará dentro de
los límites señalados por el replanteo, hasta alcanzar la sección de la zapatas y cimientos tal como se
indica en los planos correspondientes, cuidando las dimensiones y la verticalidad de los cortes.
En el caso de que al momento de excavar se encuentre la Napa a poca profundidad, previa verificación
del Ingeniero supervisor se debe considerar la impermeabilización de la cimentación con asfalto líquido,
así como de ser necesario el bombeo de la Napa Freática y en algunos casos un aditivo acelerante de
fragua del concreto de acuerdo a lo indicado en los planos y/o especificaciones del producto.
La cimentación sólo podrá necesariamente aumentar de tamaño cuando el terreno así lo exija hasta
alcanzar la resistencia del terreno especificado, entendiéndose que no podrá cimentarse sobre terreno
de relleno. Si por casualidad, el Residente de Obra se excede en la profundidad de la excavación, no se
aceptará que se rellene con material suelto, siendo responsabilidad del constructor hacerlo con una
mezcla de concreto 1:12 o en su defecto con hormigón, si lo hubiese.
Si la resistencia fuera menor a la contemplada con el cálculo y la Napa Freática y sus posibles
variaciones caigan dentro de la profundidad de las excavaciones, el Residente de Obra notificará de
inmediato y por escrito al Ing° Supervisor quien resolverá lo conveniente.
03 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como picos,
barretas, palas y carretillas.

AULAS DE 2 PISOS
04 Procedimientos Constructivo.- Las excavaciones se refieren al corte de elevaciones o montículos
en el terreno, que se realizara con picos y palas hasta llegar a los niveles colocados, que debe ser
removido por el Residente de Obra, para proceder a la construcción de las obras, de acuerdo con los
alineamientos, cotas, taludes y dimensiones previstos en los planos o a las indicaciones del Supervisor.
Las excavaciones están referidas al corte transversal de topográfico que se verán en el plano.
Si por razón debidamente justificada, el Residente de Obra estima conveniente variar las dimensiones
de la excavación, deberá solicitar autorización escrita del Supervisor.
El costo de la excavación en exceso ejecutado por el Residente de Obra a su sola conveniencia correrá
por cuenta de éste, debiéndose ejecutar el relleno de dicho excedente con materiales adecuados
aprobados por el Supervisor antes de la entrega de la obra, estos materiales serán suministrados y
colocados por cuenta del Residente de Obra.
Cuando la estabilidad de las paredes de las excavaciones lo requiera, deberán constituirse defensas
(entibados, tablestacados, etc.) necesarias para la ejecución.
05 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cúbico (m3).
2.1.2.2. EXCAVACION DE ZANJA PARA CIMIENTO CORRIDO HASTA 1.30M
ITEM. 02.01.02.01
2.1.2.3. RELLENO Y COMP. MANUAL - MAT. PROPIO
01 Definición de la Partida.- Relleno y Compactado manual con material propio.
02 Descripción de la Partida.- Se realizará el relleno utilizando el material propio para llegar a obtener
los niveles establecidos en los planos, y la ejecución de las partidas secuénciales a esta.
El relleno podrá realizarse con el material de la excavación, siempre que cumpla con las características
establecidas en las definiciones del “Material Selecto” y/o “Material seleccionado”.
Material Selecto
Es el material utilizado en el recubrimiento total de las estructuras y, que deben cumplir con las
siguientes características:
Físicas

AULAS DE 2 PISOS

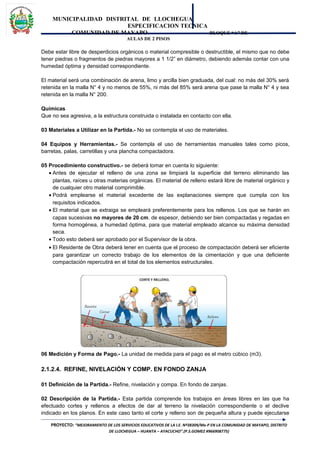

Debe estar libre de desperdicios orgánicos o material compresible o destructible, el mismo que no debe
tener piedras o fragmentos de piedras mayores a 1 1/2” en diámetro, debiendo además contar con una
humedad óptima y densidad correspondiente.
El material será una combinación de arena, limo y arcilla bien graduada, del cual: no más del 30% será
retenida en la malla N° 4 y no menos de 55%, ni más del 85% será arena que pase la malla N° 4 y sea
retenida en la malla N° 200.
Químicas
Que no sea agresiva, a la estructura construida o instalada en contacto con ella.
03 Materiales a Utilizar en la Partida.- No se contempla el uso de materiales.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como picos,
barretas, palas, carretillas y una plancha compactadora.
05 Procedimiento constructivo.- se deberá tomar en cuenta lo siguiente:
• Antes de ejecutar el relleno de una zona se limpiará la superficie del terreno eliminando las
plantas, raíces u otras materias orgánicas. El material de relleno estará libre de material orgánico y
de cualquier otro material comprimible.
• Podrá emplearse el material excedente de las explanaciones siempre que cumpla con los
requisitos indicados.
• El material que se extraiga se empleará preferentemente para los rellenos. Los que se harán en
capas sucesivas no mayores de 20 cm. de espesor, debiendo ser bien compactadas y regadas en
forma homogénea, a humedad óptima, para que material empleado alcance su máxima densidad
seca.
• Todo esto deberá ser aprobado por el Supervisor de la obra.
• El Residente de Obra deberá tener en cuenta que el proceso de compactación deberá ser eficiente
para garantizar un correcto trabajo de los elementos de la cimentación y que una deficiente
compactación repercutirá en el total de los elementos estructurales.
2.1.2.4. REFINE, NIVELACIÓN Y COMP. EN FONDO ZANJA
01 Definición de la Partida.- Refine, nivelación y compa. En fondo de zanjas.
02 Descripción de la Partida.- Esta partida comprende los trabajos en áreas libres en las que ha
efectuado cortes y rellenos a efectos de dar al terreno la nivelación correspondiente o el declive
indicado en los planos. En este caso tanto el corte y relleno son de pequeña altura y puede ejecutarse

AULAS DE 2 PISOS

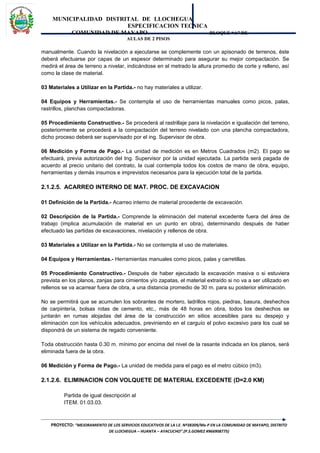

manualmente. Cuando la nivelación a ejecutarse se complemente con un apisonado de terrenos, éste
deberá efectuarse por capas de un espesor determinado para asegurar su mejor compactación. Se
medirá el área de terreno a nivelar, indicándose en el metrado la altura promedio de corte y relleno, así
como la clase de material.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales como picos, palas,
rastrillos, planchas compactadoras.
05 Procedimiento Constructivo.- Se procederá al rastrillaje para la nivelación e igualación del terreno,
posteriormente se procederá a la compactación del terreno nivelado con una plancha compactadora,
dicho proceso deberá ser supervisado por el ing. Supervisor de obra.
06 Medición y Forma de Pago.- La unidad de medición es en Metros Cuadrados (m2). El pago se
efectuará, previa autorización del Ing. Supervisor por la unidad ejecutada. La partida será pagada de
acuerdo al precio unitario del contrato, la cual contempla todos los costos de mano de obra, equipo,
herramientas y demás insumos e imprevistos necesarios para la ejecución total de la partida.
2.1.2.5. ACARREO INTERNO DE MAT. PROC. DE EXCAVACION
01 Definición de la Partida.- Acarreo interno de material procedente de excavación.
02 Descripción de la Partida.- Comprende la eliminación del material excedente fuera del área de
trabajo (implica acumulación de material en un punto en obra), determinando después de haber
efectuado las partidas de excavaciones, nivelación y rellenos de obra.
03 Materiales a Utilizar en la Partida.- No se contempla el uso de materiales.
04 Equipos y Herramientas.- Herramientas manuales como picos, palas y carretillas.
05 Procedimiento Constructivo.- Después de haber ejecutado la excavación masiva o si estuviera
prevista en los planos, zanjas para cimientos y/o zapatas, el material extraído si no va a ser utilizado en
rellenos se va acarrear fuera de obra, a una distancia promedio de 30 m. para su posterior eliminación.
No se permitirá que se acumulen los sobrantes de mortero, ladrillos rojos, piedras, basura, deshechos
de carpintería, bolsas rotas de cemento, etc., más de 48 horas en obra, todos los deshechos se
juntarán en rumas alojadas del área de la construcción en sitios accesibles para su despejo y
eliminación con los vehículos adecuados, previniendo en el carguío el polvo excesivo para los cual se
dispondrá de un sistema de regado conveniente.
Toda obstrucción hasta 0.30 m. mínimo por encima del nivel de la rasante indicada en los planos, será
eliminada fuera de la obra.
2.1.2.6. ELIMINACION CON VOLQUETE DE MATERIAL EXCEDENTE (D=2.0 KM)
ITEM. 01.03.03.

AULAS DE 2 PISOS

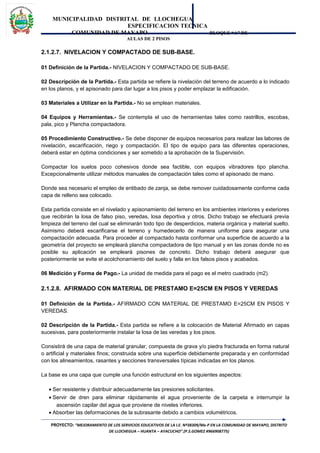

2.1.2.7. NIVELACION Y COMPACTADO DE SUB-BASE.
01 Definición de la Partida.- NIVELACION Y COMPACTADO DE SUB-BASE.
02 Descripción de la Partida.- Esta partida se refiere la nivelación del terreno de acuerdo a lo indicado
en los planos, y el apisonado para dar lugar a los pisos y poder emplazar la edificación.
03 Materiales a Utilizar en la Partida.- No se emplean materiales.
04 Equipos y Herramientas.- Se contempla el uso de herramientas tales como rastrillos, escobas,
pala, pico y Plancha compactadora.
05 Procedimiento Constructivo.- Se debe disponer de equipos necesarios para realizar las labores de
nivelación, escarificación, riego y compactación. El tipo de equipo para las diferentes operaciones,
deberá estar en óptima condiciones y ser sometido a la aprobación de la Supervisión.
Compactar los suelos poco cohesivos donde sea factible, con equipos vibradores tipo plancha.
Excepcionalmente utilizar métodos manuales de compactación tales como el apisonado de mano.
Donde sea necesario el empleo de entibado de zanja, se debe remover cuidadosamente conforme cada
capa de relleno sea colocado.
Esta partida consiste en el nivelado y apisonamiento del terreno en los ambientes interiores y exteriores
que recibirán la losa de falso piso, veredas, losa deportiva y otros. Dicho trabajo se efectuará previa
limpieza del terreno del cual se eliminarán todo tipo de desperdicios, materia orgánica y material suelto.
Asimismo deberá escarificarse el terreno y humedecerlo de manera uniforme para asegurar una
compactación adecuada. Para proceder al compactado hasta conformar una superficie de acuerdo a la
geometría del proyecto se empleará plancha compactadora de tipo manual y en las zonas donde no es
posible su aplicación se empleará pisones de concreto. Dicho trabajo deberá asegurar que
posteriormente se evite el acolchonamiento del suelo y falla en los falsos pisos y acabados.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cuadrado (m2).
2.1.2.8. AFIRMADO CON MATERIAL DE PRESTAMO E=25CM EN PISOS Y VEREDAS
01 Definición de la Partida.- AFIRMADO CON MATERIAL DE PRESTAMO E=25CM EN PISOS Y
VEREDAS.
02 Descripción de la Partida.- Esta partida se refiere a la colocación de Material Afirmado en capas
sucesivas, para posteriormente instalar la losa de las veredas y los pisos.
Consistirá de una capa de material granular, compuesta de grava y/o piedra fracturada en forma natural
o artificial y materiales finos; construida sobre una superficie debidamente preparada y en conformidad
con los alineamientos, rasantes y secciones transversales típicas indicadas en los planos.
La base es una capa que cumple una función estructural en los siguientes aspectos:
• Ser resistente y distribuir adecuadamente las presiones solicitantes.
• Servir de dren para eliminar rápidamente el agua proveniente de la carpeta e interrumpir la
ascensión capilar del agua que proviene de niveles inferiores.
• Absorber las deformaciones de la subrasante debido a cambios volumétricos.

AULAS DE 2 PISOS

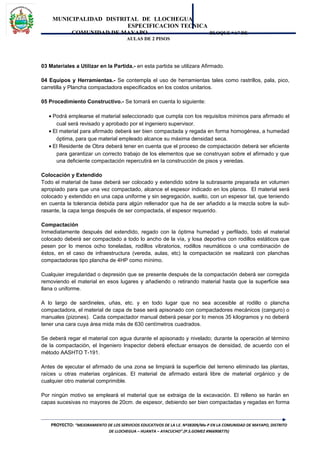

03 Materiales a Utilizar en la Partida.- en esta partida se utilizara Afirmado.
04 Equipos y Herramientas.- Se contempla el uso de herramientas tales como rastrillos, pala, pico,
carretilla y Plancha compactadora especificados en los costos unitarios.
05 Procedimiento Constructivo.- Se tomará en cuenta lo siguiente:
• Podrá emplearse el material seleccionado que cumpla con los requisitos mínimos para afirmado el
cual será revisado y aprobado por el ingeniero supervisor.
• El material para afirmado deberá ser bien compactada y regada en forma homogénea, a humedad
óptima, para que material empleado alcance su máxima densidad seca.
• El Residente de Obra deberá tener en cuenta que el proceso de compactación deberá ser eficiente
para garantizar un correcto trabajo de los elementos que se construyan sobre el afirmado y que
una deficiente compactación repercutirá en la construcción de pisos y veredas.
Colocación y Extendido
Todo el material de base deberá ser colocado y extendido sobre la subrasante preparada en volumen
apropiado para que una vez compactado, alcance el espesor indicado en los planos. El material será
colocado y extendido en una capa uniforme y sin segregación, suelto, con un espesor tal, que teniendo
en cuenta la tolerancia debida para algún rellenador que ha de ser añadido a la mezcla sobre la sub-
rasante, la capa tenga después de ser compactada, el espesor requerido.
Compactación
Inmediatamente después del extendido, regado con la óptima humedad y perfilado, todo el material
colocado deberá ser compactado a todo lo ancho de la vía, y losa deportiva con rodillos estáticos que
pesen por lo menos ocho toneladas, rodillos vibratorios, rodillos neumáticos o una combinación de
éstos, en el caso de infraestructura (vereda, aulas, etc) la compactación se realizará con planchas
compactadoras tipo plancha de 4HP como mínimo.
Cualquier irregularidad o depresión que se presente después de la compactación deberá ser corregida
removiendo el material en esos lugares y añadiendo o retirando material hasta que la superficie sea
llana o uniforme.
A lo largo de sardineles, uñas, etc. y en todo lugar que no sea accesible al rodillo o plancha
compactadora, el material de capa de base será apisonado con compactadores mecánicos (canguro) o
manuales (pizones). Cada compactador manual deberá pesar por lo menos 35 kilogramos y no deberá
tener una cara cuya área mida más de 630 centímetros cuadrados.
Se deberá regar el material con agua durante el apisonado y nivelado; durante la operación al término
de la compactación, el Ingeniero Inspector deberá efectuar ensayos de densidad, de acuerdo con el
método AASHTO T-191.
Antes de ejecutar el afirmado de una zona se limpiará la superficie del terreno eliminado las plantas,
raíces u otras materias orgánicas. El material de afirmado estará libre de material orgánico y de
cualquier otro material comprimible.
Por ningún motivo se empleará el material que se extraiga de la excavación. El relleno se harán en
capas sucesivas no mayores de 20cm. de espesor, debiendo ser bien compactadas y regadas en forma

AULAS DE 2 PISOS
homogénea, a humedad óptima, a la que el material empleado alcance su máximo densidad seca. Todo
esto deberé ser aprobado por el Ingeniero Supervisor de la obra. Requisito fundamental.
El Residente de Obra deberá tener muy en cuenta que el proceso de compactación eficiente garantiza
un correcto trabajo de los elementos de cimentación y que una deficiente compactación repercutirá
negativamente en el total de elementos estructurales.
2.1.3.OBRAS DE CONCRETO SIMPLE.

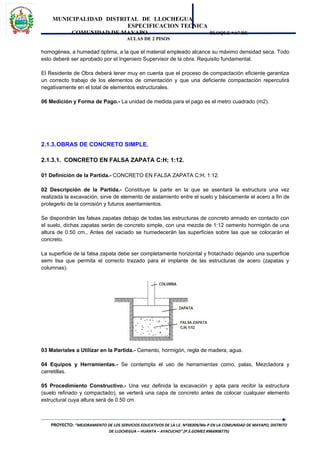

2.1.3.1. CONCRETO EN FALSA ZAPATA C:H; 1:12.
01 Definición de la Partida.- CONCRETO EN FALSA ZAPATA C:H; 1:12.
02 Descripción de la Partida.- Constituye la parte en la que se asentará la estructura una vez
realizada la excavación, sirve de elemento de aislamiento entre el suelo y básicamente el acero a fin de
protegerlo de la corrosión y futuros asentamientos.
Se dispondrán las falsas zapatas debajo de todas las estructuras de concreto armado en contacto con
el suelo, dichas zapatas serán de concreto simple, con una mezcla de 1:12 cemento hormigón de una
altura de 0.50 cm., Antes del vaciado se humedecerán las superficies sobre las que se colocarán el
concreto.
La superficie de la falsa zapata debe ser completamente horizontal y frotachado dejando una superficie
semi lisa que permita el correcto trazado para el implante de las estructuras de acero (zapatas y
columnas).
03 Materiales a Utilizar en la Partida.- Cemento, hormigón, regla de madera, agua.
04 Equipos y Herramientas.- Se contempla el uso de herramientas como, palas, Mezcladora y
carretillas.
05 Procedimiento Constructivo.- Una vez definida la excavación y apta para recibir la estructura
(suelo refinado y compactado), se verterá una capa de concreto antes de colocar cualquier elemento
estructural cuya altura será de 0.50 cm.

AULAS DE 2 PISOS

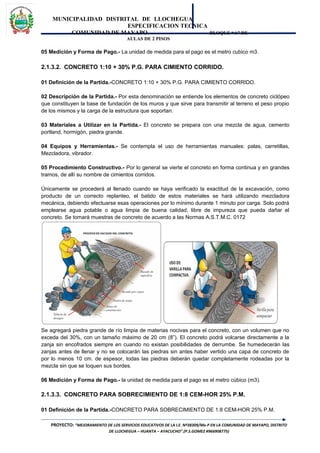

05 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cubico m3.
2.1.3.2. CONCRETO 1:10 + 30% P.G. PARA CIMIENTO CORRIDO.
01 Definición de la Partida.-CONCRETO 1:10 + 30% P.G. PARA CIMIENTO CORRIDO.
02 Descripción de la Partida.- Por esta denominación se entiende los elementos de concreto ciclópeo
que constituyen la base de fundación de los muros y que sirve para transmitir al terreno el peso propio
de los mismos y la carga de la estructura que soportan.
03 Materiales a Utilizar en la Partida.- El concreto se prepara con una mezcla de agua, cemento
portland, hormigón, piedra grande.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales: palas, carretillas,
Mezcladora, vibrador.
05 Procedimiento Constructivo.- Por lo general se vierte el concreto en forma continua y en grandes
tramos, de allí su nombre de cimientos corridos.
Únicamente se procederá al llenado cuando se haya verificado la exactitud de la excavación, como
producto de un correcto replanteo, el batido de estos materiales se hará utilizando mezcladora
mecánica, debiendo efectuarse esas operaciones por lo mínimo durante 1 minuto por carga. Solo podrá
emplearse agua potable o agua limpia de buena calidad, libre de impureza que pueda dañar el
concreto. Se tomará muestras de concreto de acuerdo a las Normas A.S.T.M.C. 0172
Se agregará piedra grande de río limpia de materias nocivas para el concreto, con un volumen que no
exceda del 30%, con un tamaño máximo de 20 cm (8”). El concreto podrá volcarse directamente a la
zanja sin encofrados siempre en cuando no existan posibilidades de derrumbe. Se humedecerán las
zanjas antes de llenar y no se colocarán las piedras sin antes haber vertido una capa de concreto de
por lo menos 10 cm. de espesor, todas las piedras deberán quedar completamente rodeadas por la
mezcla sin que se toquen sus bordes.
06 Medición y Forma de Pago.- la unidad de medida para el pago es el metro cúbico (m3).
2.1.3.3. CONCRETO PARA SOBRECIMIENTO DE 1:8 CEM-HOR 25% P.M.
01 Definición de la Partida.-CONCRETO PARA SOBRECIMIENTO DE 1:8 CEM-HOR 25% P.M.

AULAS DE 2 PISOS

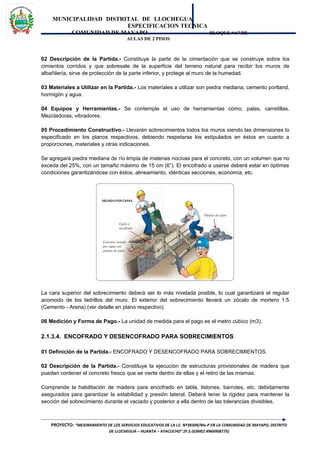

02 Descripción de la Partida.- Constituye la parte de la cimentación que se construye sobre los
cimientos corridos y que sobresale de la superficie del terreno natural para recibir los muros de
albañilería, sirve de protección de la parte inferior, y protege al muro de la humedad.
03 Materiales a Utilizar en la Partida.- Los materiales a utilizar son piedra mediana, cemento portland,
hormigón y agua.
04 Equipos y Herramientas.- Se contempla el uso de herramientas como, palas, carretillas,
Mezcladoras, vibradores.
05 Procedimiento Constructivo.- Llevarán sobrecimientos todos los muros siendo las dimensiones lo
especificado en los planos respectivos, debiendo respetarse los estipulados en éstos en cuanto a
proporciones, materiales y otras indicaciones.
Se agregará piedra mediana de río limpia de materias nocivas para el concreto, con un volumen que no
exceda del 25%, con un tamaño máximo de 15 cm (6”). El encofrado a usarse deberá estar en óptimas
condiciones garantizándose con éstos, alineamiento, idénticas secciones, economía, etc.
La cara superior del sobrecimiento deberá ser lo más nivelada posible, lo cual garantizará el regular
acomodo de los ladrillos del muro. El exterior del sobrecimiento llevará un zócalo de mortero 1:5
(Cemento - Arena) (ver detalle en plano respectivo).
2.1.3.4. ENCOFRADO Y DESENCOFRADO PARA SOBRECIMIENTOS
01 Definición de la Partida.- ENCOFRADO Y DESENCOFRADO PARA SOBRECIMIENTOS.
02 Descripción de la Partida.- Constituye la ejecución de estructuras provisionales de madera que
puedan contener el concreto fresco que se vierte dentro de ellas y el retiro de las mismas.
Comprende la habilitación de madera para encofrado en tabla, listones, barrotes, etc. debidamente
asegurados para garantizar la estabilidad y presión lateral. Deberá tener la rigidez para mantener la
sección del sobrecimiento durante el vaciado y posterior a ella dentro de las tolerancias divisibles.

AULAS DE 2 PISOS

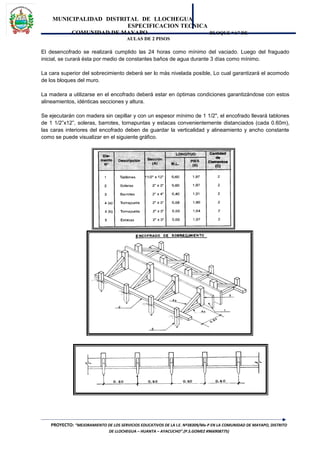

El desencofrado se realizará cumplido las 24 horas como mínimo del vaciado. Luego del fraguado
inicial, se curará ésta por medio de constantes baños de agua durante 3 días como mínimo.
La cara superior del sobrecimiento deberá ser lo más nivelada posible, Lo cual garantizará el acomodo
de los bloques del muro.
La madera a utilizarse en el encofrado deberá estar en óptimas condiciones garantizándose con estos
alineamientos, idénticas secciones y altura.
Se ejecutarán con madera sin cepillar y con un espesor mínimo de 1 1/2", el encofrado llevará tablones
de 1 1/2”x12”, soleras, barrotes, tornapuntas y estacas convenientemente distanciados (cada 0.60m),
las caras interiores del encofrado deben de guardar la verticalidad y alineamiento y ancho constante

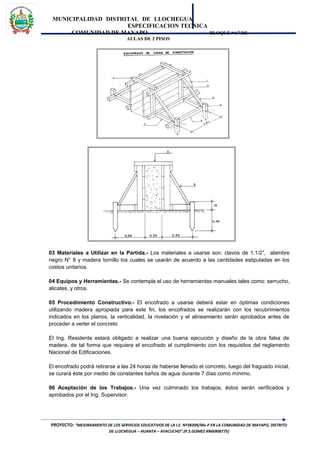

como se puede visualizar en el siguiente gráfico.

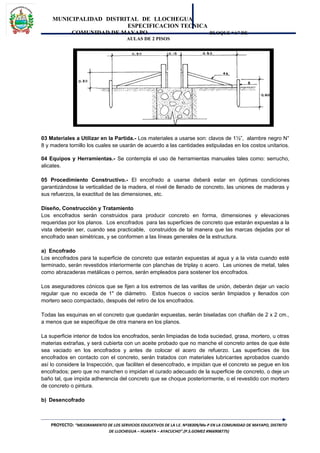

AULAS DE 2 PISOS
03 Materiales a Utilizar en la Partida.- Los materiales a usarse son: clavos de 1½”, alambre negro N°
8 y madera tornillo los cuales se usarán de acuerdo a las cantidades estipuladas en los costos unitarios.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como: serrucho,
alicates.
05 Procedimiento Constructivo.- El encofrado a usarse deberá estar en óptimas condiciones
garantizándose la verticalidad de la madera, el nivel de llenado de concreto, las uniones de maderas y
sus refuerzos, la exactitud de las dimensiones, etc.
Diseño, Construcción y Tratamiento
Los encofrados serán construidos para producir concreto en forma, dimensiones y elevaciones
requeridas por los planos. Los encofrados para las superficies de concreto que estarán expuestas a la
vista deberán ser, cuando sea practicable, construidos de tal manera que las marcas dejadas por el
encofrado sean simétricas, y se conformen a las líneas generales de la estructura.
a) Encofrado
Los encofrados para la superficie de concreto que estarán expuestas al agua y a la vista cuando esté
terminado, serán revestidos interiormente con planchas de triplay o acero. Las uniones de metal, tales
como abrazaderas metálicas o pernos, serán empleados para sostener los encofrados.
Los aseguradores cónicos que se fijen a los extremos de las varillas de unión, deberán dejar un vacío
regular que no exceda de 1" de diámetro. Estos huecos o vacíos serán limpiados y llenados con
mortero seco compactado, después del retiro de los encofrados.
Todas las esquinas en el concreto que quedarán expuestas, serán biseladas con chaflán de 2 x 2 cm.,
a menos que se especifique de otra manera en los planos.
La superficie interior de todos los encofrados, serán limpiadas de toda suciedad, grasa, mortero, u otras
materias extrañas, y será cubierta con un aceite probado que no manche el concreto antes de que éste
sea vaciado en los encofrados y antes de colocar el acero de refuerzo. Las superficies de los
encofrados en contacto con el concreto, serán tratados con materiales lubricantes aprobados cuando
así lo considere la Inspección, que faciliten el desencofrado, e impidan que el concreto se pegue en los
encofrados; pero que no manchen o impidan el curado adecuado de la superficie de concreto, o deje un
baño tal, que impida adherencia del concreto que se choque posteriormente, o el revestido con mortero
de concreto o pintura.
b) Desencofrado

AULAS DE 2 PISOS
Los encofrados deberán ser retirados lo más pronto posible, de manera de proceder a las operaciones
de curado, debiéndose asegurar que haya transcurrido un tiempo tal que evite la producción de daños
en el concreto.
El tiempo de desencofrado será fijado en función de la resistencia requerida, del comportamiento
estructural de la obra y de la experiencia del residente, quién asumirá la plena responsabilidad sobre
estos trabajos.
El Ing. Residente estará obligado a realizar una buena ejecución y diseño de la obra falsa de madera,
de tal forma que requiera el encofrado el cumplimiento con los requisitos del reglamento Nacional de
Edificaciones.
El encofrado podrá retirarse las 24 horas de haberse llenado el sobrecimiento, luego del fraguado
inicial, se curará éste por medio de constantes baños de agua durante 7 días como mínimo.
2.1.4.OBRAS DE CONCRETO ARMADO.
2.1.4.1. ZAPATAS
2.1.4.1.1. CONCRETO PARA ZAPATAS F'C=210 KG/CM2.
01 Definición de la Partida.- CONCRETO PARA ZAPATAS F'C=210 KG/CM2.
02 Descripción de la Partida.- Son cimientos a base de concreto reforzado, que transmiten

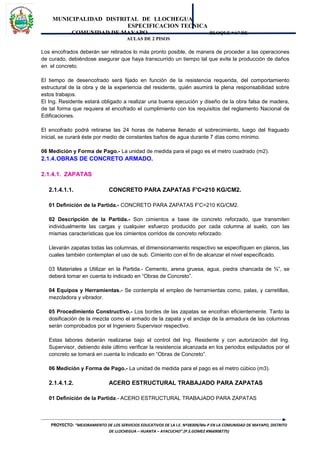

individualmente las cargas y cualquier esfuerzo producido por cada columna al suelo, con las
mismas características que los cimientos corridos de concreto reforzado.
Llevarán zapatas todas las columnas, el dimensionamiento respectivo se especifiquen en planos, las
cuales también contemplan el uso de sub. Cimiento con el fin de alcanzar el nivel especificado.
03 Materiales a Utilizar en la Partida.- Cemento, arena gruesa, agua, piedra chancada de ¾”, se
deberá tomar en cuenta lo indicado en “Obras de Concreto”.
04 Equipos y Herramientas.- Se contempla el empleo de herramientas como, palas, y carretillas,
mezcladora y vibrador.
05 Procedimiento Constructivo.- Los bordes de las zapatas se encofran eficientemente. Tanto la
dosificación de la mezcla como el armado de la zapata y el anclaje de la armadura de las columnas
serán comprobados por el Ingeniero Supervisor respectivo.
Estas labores deberán realizarse bajo el control del Ing. Residente y con autorización del Ing.
Supervisor, debiendo éste último verificar la resistencia alcanzada en los periodos estipulados por el
concreto se tomará en cuenta lo indicado en “Obras de Concreto”.
2.1.4.1.2. ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS
01 Definición de la Partida.- ACERO ESTRUCTURAL TRABAJADO PARA ZAPATAS

AULAS DE 2 PISOS

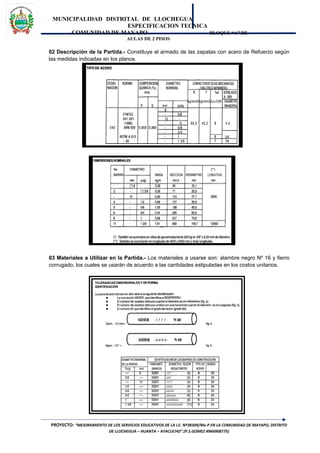

02 Descripción de la Partida.- Constituye el armado de las zapatas con acero de Refuerzo según
las medidas indicadas en los planos.
03 Materiales a Utilizar en la Partida.- Los materiales a usarse son: alambre negro Nº 16 y fierro
corrugado, los cuales se usarán de acuerdo a las cantidades estipuladas en los costos unitarios.

AULAS DE 2 PISOS

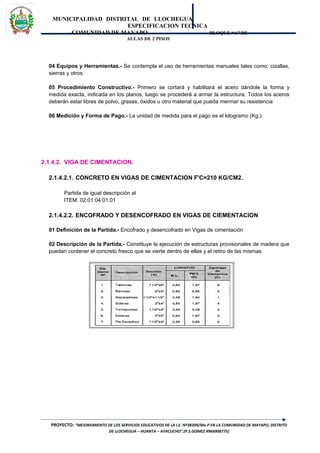

04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como: cizallas,
sierras y otros.
05 Procedimiento Constructivo.- Primero se cortará y habilitará el acero dándole la forma y
medida exacta, indicada en los planos, luego se procederá a armar la estructura. Todos los aceros
deberán estar libres de polvo, grasas, óxidos u otro material que pueda mermar su resistencia
06 Medición y Forma de Pago.- La unidad de medida para el pago es el kilogramo (Kg.).
2.1.4.2. VIGA DE CIMENTACION.
2.1.4.2.1. CONCRETO EN VIGAS DE CIMENTACION F'C=210 KG/CM2.
ITEM. 02.01.04.01.01
2.1.4.2.2. ENCOFRADO Y DESENCOFRADO EN VIGAS DE CIEMENTACION
01 Definición de la Partida.- Encofrado y desencofrado en Vigas de cimentación

AULAS DE 2 PISOS
03 Materiales a Utilizar en la Partida.- Los materiales a usarse son: clavos de 1.1/2”, alambre
negro N° 8 y madera tornillo los cuales se usarán de acuerdo a las cantidades estipuladas en los
costos unitarios.
alicates, y otros.
utilizando madera apropiada para este fin, los encofrados se realizarán con los recubrimientos
indicados en los planos, la verticalidad, la nivelación y el alineamiento serán aprobados antes de
proceder a verter el concreto
El Ing. Residente estará obligado a realizar una buena ejecución y diseño de la obra falsa de
madera, de tal forma que requiera el encofrado el cumplimiento con los requisitos del reglamento
Nacional de Edificaciones.
El encofrado podrá retirarse a las 24 horas de haberse llenado el concreto, luego del fraguado inicial,
se curará éste por medio de constantes baños de agua durante 7 días como mínimo.
06 Aceptación de los Trabajos.- Una vez culminado los trabajos, éstos serán verificados y
aprobados por el Ing. Supervisor.

AULAS DE 2 PISOS

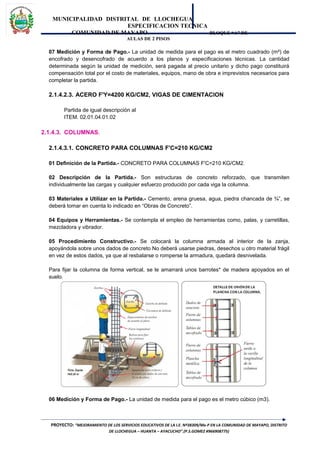

07 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cuadrado (m²) de
encofrado y desencofrado de acuerdo a los planos y especificaciones técnicas. La cantidad
determinada según la unidad de medición, será pagada al precio unitario y dicho pago constituirá
compensación total por el costo de materiales, equipos, mano de obra e imprevistos necesarios para
completar la partida.
2.1.4.2.3. ACERO F'Y=4200 KG/CM2, VIGAS DE CIMENTACION
ITEM. 02.01.04.01.02
2.1.4.3. COLUMNAS.
2.1.4.3.1. CONCRETO PARA COLUMNAS F'C=210 KG/CM2
01 Definición de la Partida.- CONCRETO PARA COLUMNAS F'C=210 KG/CM2.
02 Descripción de la Partida.- Son estructuras de concreto reforzado, que transmiten
individualmente las cargas y cualquier esfuerzo producido por cada viga la columna.
03 Materiales a Utilizar en la Partida.- Cemento, arena gruesa, agua, piedra chancada de ¾”, se
04 Equipos y Herramientas.- Se contempla el empleo de herramientas como, palas, y carretillas,
mezcladora y vibrador.
05 Procedimiento Constructivo.- Se colocará la columna armada al interior de la zanja,
apoyándola sobre unos dados de concreto No deberá usarse piedras, desechos u otro material frágil
en vez de estos dados, ya que al resbalarse o romperse la armadura, quedará desnivelada.
Para fijar la columna de forma vertical, se le amarrará unos barrotes* de madera apoyados en el
suelo.

AULAS DE 2 PISOS
2.1.4.3.2. ENCOFRADO Y DESENCOFRADO EN COLUMNAS
01 Definición de la Partida.- Encofrado y desencofrado en columnas.
costos unitarios.

AULAS DE 2 PISOS

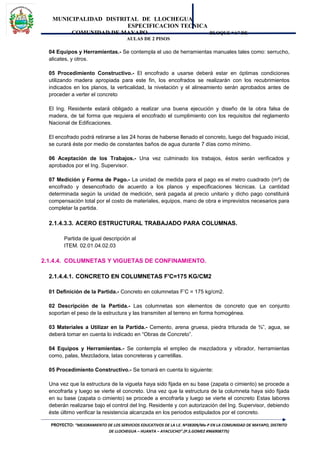

alicates, y otros.
2.1.4.3.3. ACERO ESTRUCTURAL TRABAJADO PARA COLUMNAS.
ITEM. 02.01.04.02.03
2.1.4.4. COLUMNETAS Y VIGUETAS DE CONFINAMIENTO.
2.1.4.4.1. CONCRETO EN COLUMNETAS F'C=175 KG/CM2
01 Definición de la Partida.- Concreto en columnetas F’C = 175 kg/cm2.
02 Descripción de la Partida.- Las columnetas son elementos de concreto que en conjunto
soportan el peso de la estructura y las transmiten al terreno en forma homogénea.
03 Materiales a Utilizar en la Partida.- Cemento, arena gruesa, piedra triturada de ¾”, agua, se
04 Equipos y Herramientas.- Se contempla el empleo de mezcladora y vibrador, herramientas
como, palas, Mezcladora, latas concreteras y carretillas.
Una vez que la estructura de la vigueta haya sido fijada en su base (zapata o cimiento) se procede a
encofrarla y luego se vierte el concreto. Una vez que la estructura de la columneta haya sido fijada
en su base (zapata o cimiento) se procede a encofrarla y luego se vierte el concreto Estas labores
deberán realizarse bajo el control del Ing. Residente y con autorización del Ing. Supervisor, debiendo
éste último verificar la resistencia alcanzada en los periodos estipulados por el concreto.

AULAS DE 2 PISOS

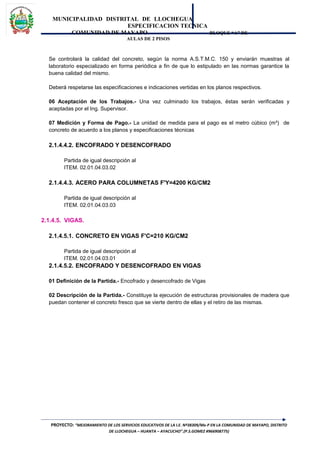

Se controlará la calidad del concreto, según la norma A.S.T.M.C. 150 y enviarán muestras al
laboratorio especializado en forma periódica a fin de que lo estipulado en las normas garantice la
buena calidad del mismo.
Deberá respetarse las especificaciones e indicaciones vertidas en los planos respectivos.
06 Aceptación de los Trabajos.- Una vez culminado los trabajos, éstas serán verificadas y
aceptadas por el Ing. Supervisor.
07 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cúbico (m³) de
concreto de acuerdo a los planos y especificaciones técnicas
2.1.4.4.2. ENCOFRADO Y DESENCOFRADO
ITEM. 02.01.04.03.02
2.1.4.4.3. ACERO PARA COLUMNETAS F'Y=4200 KG/CM2
ITEM. 02.01.04.03.03
2.1.4.5. VIGAS.
2.1.4.5.1. CONCRETO EN VIGAS F'C=210 KG/CM2
ITEM. 02.01.04.03.01
2.1.4.5.2. ENCOFRADO Y DESENCOFRADO EN VIGAS
01 Definición de la Partida.- Encofrado y desencofrado de Vigas

AULAS DE 2 PISOS

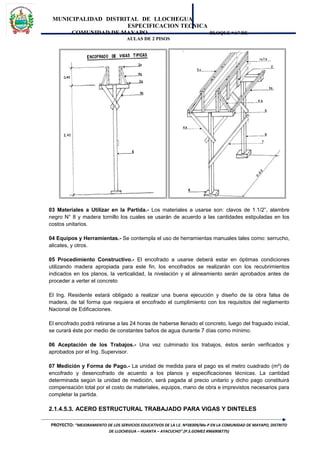

costos unitarios.
alicates, y otros.
2.1.4.5.3. ACERO ESTRUCTURAL TRABAJADO PARA VIGAS Y DINTELES

AULAS DE 2 PISOS
ITEM. 02.01.04.03.03
2.1.4.6. VIGUETAS.

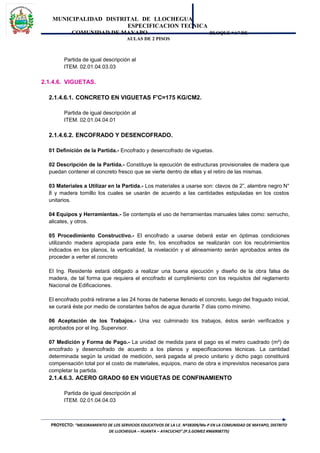

2.1.4.6.1. CONCRETO EN VIGUETAS F'C=175 KG/CM2.
ITEM. 02.01.04.04.01
2.1.4.6.2. ENCOFRADO Y DESENCOFRADO.
01 Definición de la Partida.- Encofrado y desencofrado de viguetas.
03 Materiales a Utilizar en la Partida.- Los materiales a usarse son: clavos de 2”, alambre negro N°
8 y madera tornillo los cuales se usarán de acuerdo a las cantidades estipuladas en los costos
unitarios.
alicates, y otros.
2.1.4.6.3. ACERO GRADO 60 EN VIGUETAS DE CONFINAMIENTO
ITEM. 02.01.04.04.03

AULAS DE 2 PISOS

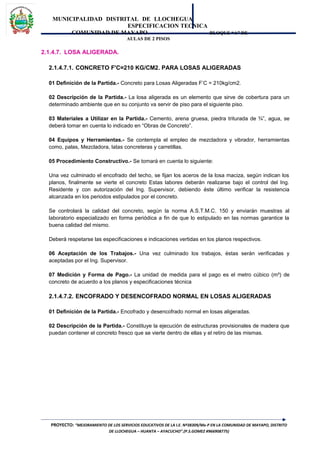

2.1.4.7. LOSA ALIGERADA.
2.1.4.7.1. CONCRETO F'C=210 KG/CM2. PARA LOSAS ALIGERADAS
01 Definición de la Partida.- Concreto para Losas Aligeradas F’C = 210kg/cm2.
02 Descripción de la Partida.- La losa aligerada es un elemento que sirve de cobertura para un
determinado ambiente que en su conjunto va servir de piso para el siguiente piso.
03 Materiales a Utilizar en la Partida.- Cemento, arena gruesa, piedra triturada de ¾”, agua, se
04 Equipos y Herramientas.- Se contempla el empleo de mezcladora y vibrador, herramientas
como, palas, Mezcladora, latas concreteras y carretillas.
Una vez culminado el encofrado del techo, se fijan los aceros de la losa maciza, según indican los
planos, finalmente se vierte el concreto Estas labores deberán realizarse bajo el control del Ing.
Residente y con autorización del Ing. Supervisor, debiendo éste último verificar la resistencia
alcanzada en los periodos estipulados por el concreto.
Se controlará la calidad del concreto, según la norma A.S.T.M.C. 150 y enviarán muestras al
laboratorio especializado en forma periódica a fin de que lo estipulado en las normas garantice la
buena calidad del mismo.
Deberá respetarse las especificaciones e indicaciones vertidas en los planos respectivos.
06 Aceptación de los Trabajos.- Una vez culminado los trabajos, éstas serán verificadas y
07 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cúbico (m³) de
concreto de acuerdo a los planos y especificaciones técnica
2.1.4.7.2. ENCOFRADO Y DESENCOFRADO NORMAL EN LOSAS ALIGERADAS
01 Definición de la Partida.- Encofrado y desencofrado normal en losas aligeradas.

AULAS DE 2 PISOS

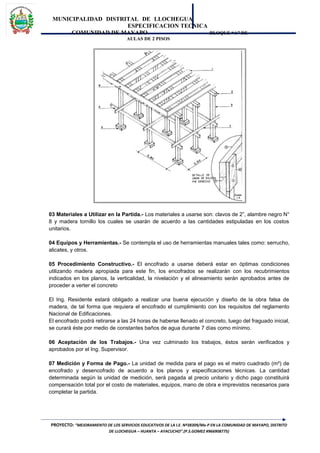

03 Materiales a Utilizar en la Partida.- Los materiales a usarse son: clavos de 2”, alambre negro N°
8 y madera tornillo los cuales se usarán de acuerdo a las cantidades estipuladas en los costos
unitarios.
alicates, y otros.

AULAS DE 2 PISOS
2.1.4.7.3. ACERO ESTRUCTURAL TRABAJADO PARA LOSAS ALIGERADAS
ITEM. 02.01.04.05.03

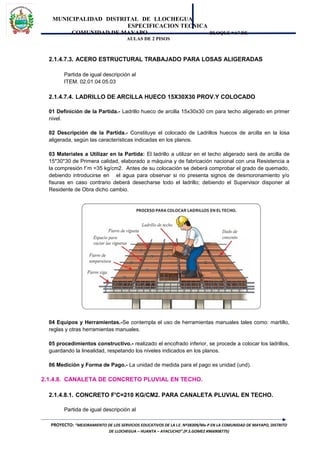

2.1.4.7.4. LADRILLO DE ARCILLA HUECO 15X30X30 PROV.Y COLOCADO
01 Definición de la Partida.- Ladrillo hueco de arcilla 15x30x30 cm para techo aligerado en primer
nivel.
02 Descripción de la Partida.- Constituye el colocado de Ladrillos huecos de arcilla en la losa
aligerada, según las características indicadas en los planos.
03 Materiales a Utilizar en la Partida: El ladrillo a utilizar en el techo aligerado será de arcilla de
15*30*30 de Primera calidad, elaborado a máquina y de fabricación nacional con una Resistencia a
la compresión f´m =35 kg/cm2. Antes de su colocación se deberá comprobar el grado de quemado,
debiendo introducirse en el agua para observar si no presenta signos de desmoronamiento y/o
fisuras en caso contrario deberá desecharse todo el ladrillo; debiendo el Supervisor disponer al
Residente de Obra dicho cambio.
04 Equipos y Herramientas.-Se contempla el uso de herramientas manuales tales como: martillo,
reglas y otras herramientas manuales.
05 procedimientos constructivo.- realizado el encofrado inferior, se procede a colocar los ladrillos,
guardando la linealidad, respetando los niveles indicados en los planos.
06 Medición y Forma de Pago.- La unidad de medida para el pago es unidad (und).
2.1.4.8. CANALETA DE CONCRETO PLUVIAL EN TECHO.
2.1.4.8.1. CONCRETO F'C=210 KG/CM2. PARA CANALETA PLUVIAL EN TECHO.

AULAS DE 2 PISOS

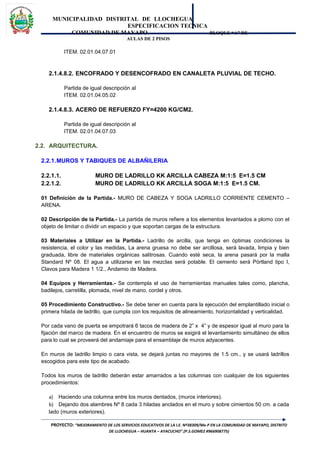

ITEM. 02.01.04.07.01
2.1.4.8.2. ENCOFRADO Y DESENCOFRADO EN CANALETA PLUVIAL DE TECHO.
ITEM. 02.01.04.05.02
2.1.4.8.3. ACERO DE REFUERZO FY=4200 KG/CM2.
ITEM. 02.01.04.07.03
2.2. ARQUITECTURA.
2.2.1.MUROS Y TABIQUES DE ALBAÑILERIA
2.2.1.1. MURO DE LADRILLO KK ARCILLA CABEZA M:1:5 E=1.5 CM
2.2.1.2. MURO DE LADRILLO KK ARCILLA SOGA M:1:5 E=1.5 CM.
01 Definición de la Partida.- MURO DE CABEZA Y SOGA LADRILLO CORRIENTE CEMENTO –
ARENA.
02 Descripción de la Partida.- La partida de muros refiere a los elementos levantados a plomo con el
objeto de limitar o dividir un espacio y que soportan cargas de la estructura.
03 Materiales a Utilizar en la Partida.- Ladrillo de arcilla, que tenga en óptimas condiciones la
resistencia, el color y las medidas, La arena gruesa no debe ser arcillosa, será lavada, limpia y bien
graduada, libre de materiales orgánicas salitrosas. Cuando esté seca, la arena pasará por la malla
Standard Nº 08. El agua a utilizarse en las mezclas será potable. El cemento será Pórtland tipo I,
Clavos para Madera 1 1/2., Andamio de Madera.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como, plancha,
badilejos, carretilla, plomada, nivel de mano, cordel y otros.
05 Procedimiento Constructivo.- Se debe tener en cuenta para la ejecución del emplantillado inicial o
primera hilada de ladrillo, que cumpla con los requisitos de alineamiento, horizontalidad y verticalidad.
Por cada vano de puerta se empotrará 6 tacos de madera de 2” x 4” y de espesor igual al muro para la
fijación del marco de madera. En el encuentro de muros se exigirá el levantamiento simultáneo de ellos
para lo cual se proveerá del andamiaje para el ensamblaje de muros adyacentes.
En muros de ladrillo limpio o cara vista, se dejará juntas no mayores de 1.5 cm., y se usará ladrillos
escogidos para este tipo de acabado.
Todos los muros de ladrillo deberán estar amarrados a las columnas con cualquier de los siguientes
procedimientos:
a) Haciendo una columna entre los muros dentados, (muros interiores).
b) Dejando dos alambres Nº 8 cada 3 hiladas anclados en el muro y sobre cimientos 50 cm. a cada
lado (muros exteriores).

AULAS DE 2 PISOS

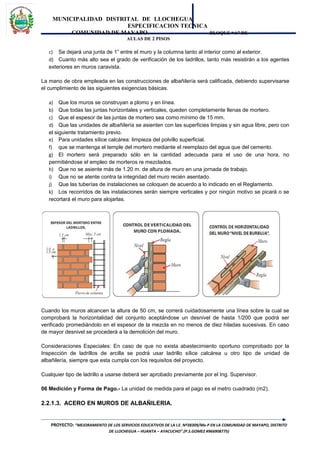

c) Se dejará una junta de 1” entre el muro y la columna tanto al interior como al exterior.
d) Cuanto más alto sea el grado de verificación de los ladrillos, tanto más resistirán a los agentes
exteriores en muros caravista.
La mano de obra empleada en las construcciones de albañilería será calificada, debiendo supervisarse
el cumplimiento de las siguientes exigencias básicas.
a) Que los muros se construyan a plomo y en línea.
b) Que todas las juntas horizontales y verticales, queden completamente llenas de mortero.
c) Que el espesor de las juntas de mortero sea como mínimo de 15 mm.
d) Que las unidades de albañilería se asienten con las superficies limpias y sin agua libre, pero con
el siguiente tratamiento previo.
e) Para unidades sílice calcárea: limpieza del polvillo superficial.
f) que se mantenga el temple del mortero mediante el reemplazo del agua que del cemento.
g) El mortero será preparado sólo en la cantidad adecuada para el uso de una hora, no
permitiéndose el empleo de morteros re mezclados.
h) Que no se asiente más de 1.20 m. de altura de muro en una jornada de trabajo.
i) Que no se atente contra la integridad del muro recién asentado.
j) Que las tuberías de instalaciones se coloquen de acuerdo a lo indicado en el Reglamento.
k) Los recorridos de las instalaciones serán siempre verticales y por ningún motivo se picará o se
recortará el muro para alojarlas.
Cuando los muros alcancen la altura de 50 cm, se correrá cuidadosamente una línea sobre la cual se
comprobará la horizontalidad del conjunto aceptándose un desnivel de hasta 1/200 que podrá ser
verificado promediándolo en el espesor de la mezcla en no menos de diez hiladas sucesivas. En caso
de mayor desnivel se procederá a la demolición del muro.
Consideraciones Especiales: En caso de que no exista abastecimiento oportuno comprobado por la
Inspección de ladrillos de arcilla se podrá usar ladrillo sílice calcárea u otro tipo de unidad de
albañilería, siempre que esta cumpla con los requisitos del proyecto.
Cualquier tipo de ladrillo a usarse deberá ser aprobado previamente por el Ing. Supervisor.
2.2.1.3. ACERO EN MUROS DE ALBAÑILERIA.

AULAS DE 2 PISOS
01 Definición de la Partida.- ACEROS EN MUROS DE ALBAÑILERIA.
02 Descripción de la Partida.- Las mechas de acero de1/4” se colocaran catres hiladas de ladrillo para
asi garantizar el mejor confinamiento de muro - columna.
03 Materiales a Utilizar en la Partida.- Aceros, alambres, herramientas manuales.
04 Equipos y Herramientas.- No se contemplan equipos.
05 Procedimiento Constructivo.- En el caso de que las hiladas de ladrillo terminen a ras y no de
manera "endentada", deberá adicionarse "chicotes" o "mechas" de anclaje, compuestas por varillas de
¼” de diámetro, que penetren por lo menos 40 cm al interior de la albañilería y 12.5 cm al interior de la
columna, terminando en un gancho de longitud de 10 cm. Estas mechas deben adicionarse cada 3
hiladas
06 Aceptación de los Trabajos.- Una vez culminado los trabajos, éstas serán verificadas y aceptadas
por el Ing. Supervisor.
07 Medición y Forma de Pago.- La unidad de medida para el pago será por kilos (kg) de acuerdo a los
planos y especificaciones técnicas.
2.2.1.4. JUNTA SISMICA.
01 Definición de la Partida.- JUNTA SISMICA DE 1”.
02 Descripción de la Partida.- Las juntas sísmicas se ubican en la zona lateral entre los elementos
estructurales sean estos columnas, columnetas, viguetas, etc.
03 Materiales a Utilizar en la Partida.- juntas de tecnopot de 1”, clavos, herramientas manuales.
04 Equipos y Herramientas.- No se contemplan equipos.
05 Procedimiento Constructivo.- Las juntas de dilatación se colocaran al momento de vaciado de los
elementos estructurales a manera de encofrado, estos deberán estar fijos, estables al momento del
vaciado para que al momento del desencofrado de las estructuras estas no se dañen y cumplan la
función requerida.
06 Aceptación de los Trabajos.- Una vez culminado los trabajos, éstas serán verificadas y aceptadas
por el Ing. Supervisor.

AULAS DE 2 PISOS

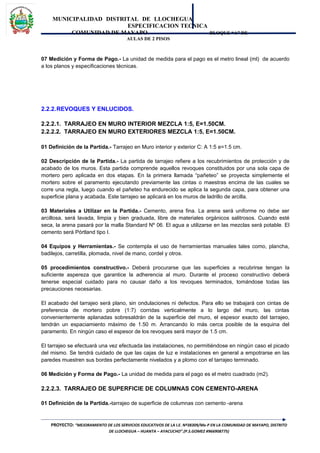

07 Medición y Forma de Pago.- La unidad de medida para el pago es el metro lineal (ml) de acuerdo
a los planos y especificaciones técnicas.
2.2.2.REVOQUES Y ENLUCIDOS.
2.2.2.1. TARRAJEO EN MURO INTERIOR MEZCLA 1:5, E=1.50CM.
2.2.2.2. TARRAJEO EN MURO EXTERIORES MEZCLA 1:5, E=1.50CM.
01 Definición de la Partida.- Tarrajeo en Muro interior y exterior C: A 1:5 e=1.5 cm.
02 Descripción de la Partida.- La partida de tarrajeo refiere a los recubrimientos de protección y de
acabado de los muros. Esta partida comprende aquellos revoques constituidos por una sola capa de
mortero pero aplicada en dos etapas. En la primera llamada “pañeteo” se proyecta simplemente el
mortero sobre el paramento ejecutando previamente las cintas o maestras encima de las cuales se
corre una regla, luego cuando el pañeteo ha endurecido se aplica la segunda capa, para obtener una
superficie plana y acabada. Este tarrajeo se aplicará en los muros de ladrillo de arcilla.
03 Materiales a Utilizar en la Partida.- Cemento, arena fina. La arena será uniforme no debe ser
arcillosa, será lavada, limpia y bien graduada, libre de materiales orgánicos salitrosos. Cuando esté
seca, la arena pasará por la malla Standard Nº 06. El agua a utilizarse en las mezclas será potable. El
cemento será Pórtland tipo I.
05 procedimientos constructivo.- Deberá procurarse que las superficies a recubrirse tengan la
suficiente aspereza que garantice la adherencia al muro. Durante el proceso constructivo deberá
tenerse especial cuidado para no causar daño a los revoques terminados, tomándose todas las
precauciones necesarias.
El acabado del tarrajeo será plano, sin ondulaciones ni defectos. Para ello se trabajará con cintas de
preferencia de mortero pobre (1:7) corridas verticalmente a lo largo del muro, las cintas
convenientemente aplanadas sobresaldrán de la superficie del muro, el espesor exacto del tarrajeo,
tendrán un espaciamiento máximo de 1.50 m. Arrancando lo más cerca posible de la esquina del
paramento. En ningún caso el espesor de los revoques será mayor de 1.5 cm.
El tarrajeo se efectuará una vez efectuada las instalaciones, no permitiéndose en ningún caso el picado
del mismo. Se tendrá cuidado de que las cajas de luz e instalaciones en general a empotrarse en las
paredes muestren sus bordes perfectamente nivelados y a plomo con el tarrajeo terminado.
2.2.2.3. TARRAJEO DE SUPERFICIE DE COLUMNAS CON CEMENTO-ARENA
01 Definición de la Partida.-tarrajeo de superficie de columnas con cemento -arena

AULAS DE 2 PISOS

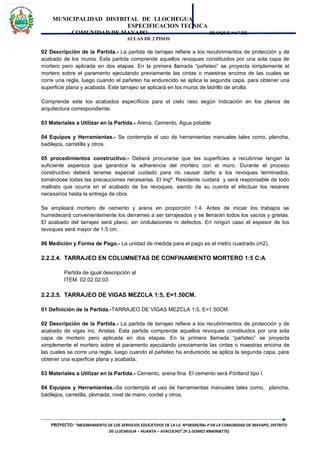

acabado de los muros. Esta partida comprende aquellos revoques constituidos por una sola capa de
mortero pero aplicada en dos etapas. En la primera llamada “pañeteo” se proyecta simplemente el
mortero sobre el paramento ejecutando previamente las cintas o maestras encima de las cuales se
corre una regla, luego cuando el pañeteo ha endurecido se aplica la segunda capa, para obtener una
superficie plana y acabada. Este tarrajeo se aplicará en los muros de ladrillo de arcilla.
Comprende este los acabados específicos para el cielo raso según indicación en los planos de
arquitectura correspondiente.
03 Materiales a Utilizar en la Partida.- Arena, Cemento, Agua potable
badilejos, carretilla y otros.
suficiente aspereza que garantice la adherencia del mortero con el muro. Durante el proceso
constructivo deberá tenerse especial cuidado para no causar daño a los revoques terminados,
tomándose todas las precauciones necesarias. El Ingº. Residente cuidará y será responsable de todo
maltrato que ocurra en el acabado de los revoques, siendo de su cuenta el efectuar los resanes
necesarios hasta la entrega de obra.
Se empleará mortero de cemento y arena en proporción 1:4. Antes de iniciar los trabajos se
humedecerá convenientemente los derrames a ser tarrajeados y se llenarán todos los vacíos y grietas.
El acabado del tarrajeo será plano, sin ondulaciones ni defectos. En ningún caso el espesor de los
revoques será mayor de 1.5 cm.
2.2.2.4. TARRAJEO EN COLUMNETAS DE CONFINAMIENTO MORTERO 1:5 C:A
ITEM. 02.02.02.03
2.2.2.5. TARRAJEO DE VIGAS MEZCLA 1:5, E=1.50CM.
01 Definición de la Partida.-TARRAJEO DE VIGAS MEZCLA 1:5, E=1.50CM.
acabado de vigas inc. Aristas. Esta partida comprende aquellos revoques constituidos por una sola
capa de mortero pero aplicada en dos etapas. En la primera llamada “pañeteo” se proyecta
simplemente el mortero sobre el paramento ejecutando previamente las cintas o maestras encima de
las cuales se corre una regla, luego cuando el pañeteo ha endurecido se aplica la segunda capa, para
obtener una superficie plana y acabada.
03 Materiales a Utilizar en la Partida.- Cemento, arena fina. El cemento será Pórtland tipo I.
04 Equipos y Herramientas.-Se contempla el uso de herramientas manuales tales como, plancha,

AULAS DE 2 PISOS

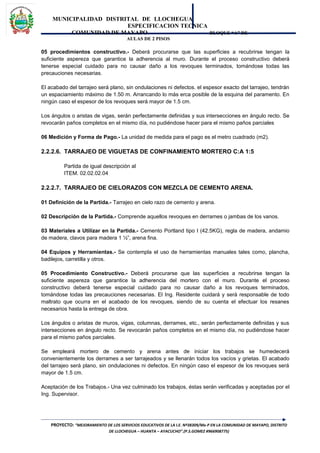

suficiente aspereza que garantice la adherencia al muro. Durante el proceso constructivo deberá
tenerse especial cuidado para no causar daño a los revoques terminados, tomándose todas las
precauciones necesarias.
El acabado del tarrajeo será plano, sin ondulaciones ni defectos. el espesor exacto del tarrajeo, tendrán
un espaciamiento máximo de 1.50 m. Arrancando lo más erca posible de la esquina del paramento. En
ningún caso el espesor de los revoques será mayor de 1.5 cm.
Los ángulos o aristas de vigas, serán perfectamente definidas y sus intersecciones en ángulo recto. Se
revocarán paños completos en el mismo día, no pudiéndose hacer para el mismo paños parciales
2.2.2.6. TARRAJEO DE VIGUETAS DE CONFINAMIENTO MORTERO C:A 1:5
ITEM. 02.02.02.04
2.2.2.7. TARRAJEO DE CIELORAZOS CON MEZCLA DE CEMENTO ARENA.
01 Definición de la Partida.- Tarrajeo en cielo razo de cemento y arena.
02 Descripción de la Partida.- Comprende aquellos revoques en derrames o jambas de los vanos.
03 Materiales a Utilizar en la Partida.- Cemento Portland tipo I (42.5KG), regla de madera, andamio
de madera, clavos para madera 1 ½”, arena fina.
05 Procedimiento Constructivo.- Deberá procurarse que las superficies a recubrirse tengan la
tomándose todas las precauciones necesarias. El Ing. Residente cuidará y será responsable de todo
Los ángulos o aristas de muros, vigas, columnas, derrames, etc., serán perfectamente definidas y sus
intersecciones en ángulo recto. Se revocarán paños completos en el mismo día, no pudiéndose hacer
para el mismo paños parciales.
Se empleará mortero de cemento y arena antes de iniciar los trabajos se humedecerá
convenientemente los derrames a ser tarrajeados y se llenarán todos los vacíos y grietas. El acabado
del tarrajeo será plano, sin ondulaciones ni defectos. En ningún caso el espesor de los revoques será
mayor de 1.5 cm.
Aceptación de los Trabajos.- Una vez culminado los trabajos, éstas serán verificadas y aceptadas por el
Ing. Supervisor.

AULAS DE 2 PISOS

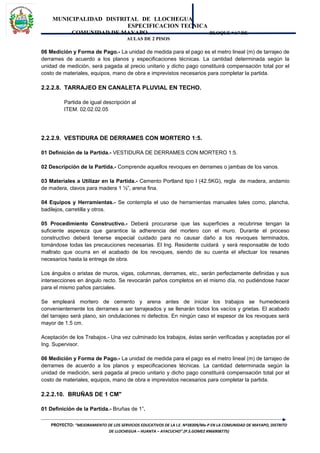

06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro lineal (m) de tarrajeo de
derrames de acuerdo a los planos y especificaciones técnicas. La cantidad determinada según la
unidad de medición, será pagada al precio unitario y dicho pago constituirá compensación total por el
costo de materiales, equipos, mano de obra e imprevistos necesarios para completar la partida.
2.2.2.8. TARRAJEO EN CANALETA PLUVIAL EN TECHO.
ITEM. 02.02.02.05
2.2.2.9. VESTIDURA DE DERRAMES CON MORTERO 1:5.
01 Definición de la Partida.- VESTIDURA DE DERRAMES CON MORTERO 1:5.
02 Descripción de la Partida.- Comprende aquellos revoques en derrames o jambas de los vanos.
03 Materiales a Utilizar en la Partida.- Cemento Portland tipo I (42.5KG), regla de madera, andamio
de madera, clavos para madera 1 ½”, arena fina.
05 Procedimiento Constructivo.- Deberá procurarse que las superficies a recubrirse tengan la
tomándose todas las precauciones necesarias. El Ing. Residente cuidará y será responsable de todo
Los ángulos o aristas de muros, vigas, columnas, derrames, etc., serán perfectamente definidas y sus
intersecciones en ángulo recto. Se revocarán paños completos en el mismo día, no pudiéndose hacer
para el mismo paños parciales.
Se empleará mortero de cemento y arena antes de iniciar los trabajos se humedecerá
convenientemente los derrames a ser tarrajeados y se llenarán todos los vacíos y grietas. El acabado
del tarrajeo será plano, sin ondulaciones ni defectos. En ningún caso el espesor de los revoques será
mayor de 1.5 cm.
Aceptación de los Trabajos.- Una vez culminado los trabajos, éstas serán verificadas y aceptadas por el
Ing. Supervisor.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro lineal (m) de tarrajeo de
derrames de acuerdo a los planos y especificaciones técnicas. La cantidad determinada según la
2.2.2.10. BRUÑAS DE 1 CM"
01 Definición de la Partida.- Bruñas de 1”.

AULAS DE 2 PISOS
02 Descripción de la Partida.- Consiste en el rayado del piso o pared de concreto cuando está fresco,
con el fin de dar una apariencia más presentable, y además evitar el fisuramiento.
03 Materiales a Utilizar en la Partida.- La presente partida no presenta materiales.
badilejos, bruña y otros.
05 Procedimiento Constructivo.- Las bruñas se ejecutaran según se detalla en los planos, será de 1”X1”
y se ejecutaran en todos los encuentros de la vigas y columnas con los muros y donde exista juntas.
Aceptación de los Trabajos.- Las bruñas deben ser nítidas según el diseño, solo así se podrá dar por
aprobada la partida .Una vez culminado los trabajos, éstas serán verificadas y aceptadas por el Ing.
Supervisor.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro lineal (m).
2.2.3.PISOS Y PAVIMENTOS.
2.2.3.1. FALSO PISO DE 4" DE CONCRETO 1:10.
01 Definición de la Partida.- FALSO PISO DE 4" DE CONCRETO 1:10.
02 Descripción de la Partida.- El falso piso es aquel que se efectúa antes del piso final y que sirve de
apoyo y base para alcanzar el nivel requerido.
03 Materiales a Utilizar en la Partida.- Cemento, Hormigón, cuartones de madera 2”x4”, Regla de
Madera, Agua.
El cemento a usar será cemento Pórtland tipo normal y cumplirán especificaciones del Reglamento
El agregado grueso a utilizar tendrá como tamaño máximo 1 ½”, mezclado con arena gruesa. El falso
piso deberá presentar una superficie uniforme y cuyo espesor será de 4”.
La arena fina será uniforme no debe ser arcillosa, será lavada, limpia y bien graduada, libre de
materiales orgánicos salitrosos. Cuando esté seca, la arena pasará por la malla Standard Nº 06. El
agua a utilizarse en las mezclas será potable
04 Equipos y Herramientas.- se contempla el uso de herramientas manuales tales como, palas,
carretillas y una Mezcladora.
05 Procedimiento constructivo.- Las sub rasantes deberán prepararse previamente limpiándolas y
nivelándolas.
Las mezclas utilizadas en falso piso y en pisos terminados, así como las dimensiones están
especificadas en los planos.

AULAS DE 2 PISOS

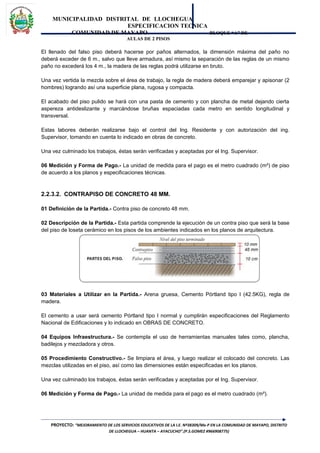

El llenado del falso piso deberá hacerse por paños alternados, la dimensión máxima del paño no
deberá exceder de 6 m., salvo que lleve armadura, así mismo la separación de las reglas de un mismo
paño no excederá los 4 m., la madera de las reglas podrá utilizarse en bruto.
Una vez vertida la mezcla sobre el área de trabajo, la regla de madera deberá emparejar y apisonar (2
hombres) logrando así una superficie plana, rugosa y compacta.
El acabado del piso pulido se hará con una pasta de cemento y con plancha de metal dejando cierta
aspereza antideslizante y marcándose bruñas espaciadas cada metro en sentido longitudinal y
transversal.
Estas labores deberán realizarse bajo el control del Ing. Residente y con autorización del ing.
Supervisor, tomando en cuenta lo indicado en obras de concreto.
Una vez culminado los trabajos, éstas serán verificadas y aceptadas por el Ing. Supervisor.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cuadrado (m²) de piso
de acuerdo a los planos y especificaciones técnicas.
2.2.3.2. CONTRAPISO DE CONCRETO 48 MM.
01 Definición de la Partida.- Contra piso de concreto 48 mm.
02 Descripción de la Partida.- Esta partida comprende la ejecución de un contra piso que será la base
del piso de loseta cerámico en los pisos de los ambientes indicados en los planos de arquitectura.
03 Materiales a Utilizar en la Partida.- Arena gruesa, Cemento Pórtland tipo I (42.5KG), regla de
madera.
El cemento a usar será cemento Pórtland tipo I normal y cumplirán especificaciones del Reglamento
Nacional de Edificaciones y lo indicado en OBRAS DE CONCRETO.
04 Equipos Infraestructura.- Se contempla el uso de herramientas manuales tales como, plancha,
badilejos y mezcladora y otros.
05 Procedimiento Constructivo.- Se limpiara el área, y luego realizar el colocado del concreto. Las
mezclas utilizadas en el piso, así como las dimensiones están especificadas en los planos.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cuadrado (m²).

AULAS DE 2 PISOS

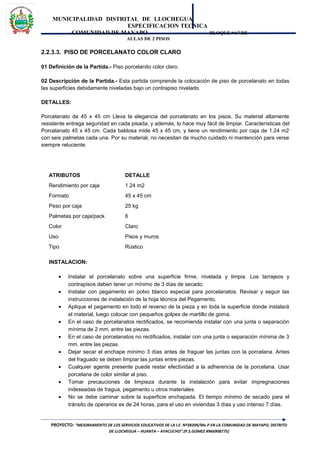

2.2.3.3. PISO DE PORCELANATO COLOR CLARO
01 Definición de la Partida.- Piso porcelanito color claro.
02 Descripción de la Partida.- Esta partida comprende la colocación de piso de porcelanato en todas
las superficies debidamente niveladas bajo un contrapiso nivelado.
DETALLES:
Porcelanato de 45 x 45 cm Lleva la elegancia del porcelanato en los pisos. Su material altamente
resistente entrega seguridad en cada pisada, y además, lo hace muy fácil de limpiar. Características del
Porcelanato 45 x 45 cm. Cada baldosa mide 45 x 45 cm, y tiene un rendimiento por caja de 1.24 m2
con seis palmetas cada una. Por su material, no necesitan de mucho cuidado ni mantención para verse
siempre reluciente.
ATRIBUTOS DETALLE
Rendimiento por caja 1.24 m2
Formato 45 x 45 cm
Peso por caja 25 kg
Palmetas por caja/pack 6
Color Claro
Uso Pisos y muros
Tipo Rústico
INSTALACION:
• Instalar el porcelanato sobre una superficie firme, nivelada y limpia. Los tarrajeos y
contrapisos deben tener un mínimo de 3 días de secado.
• Instalar con pegamento en polvo blanco especial para porcelanatos. Revisar y seguir las
instrucciones de instalación de la hoja técnica del Pegamento.
• Aplique el pegamento en todo el reverso de la pieza y en toda la superficie donde instalará
el material, luego colocar con pequeños golpes de martillo de goma.
• En el caso de porcelanatos rectificados, se recomienda instalar con una junta o separación
mínima de 2 mm. entre las piezas.
• En el caso de porcelanatos no rectificados, instalar con una junta o separación mínima de 3
mm. entre las piezas.
• Dejar secar el enchape mínimo 3 días antes de fraguar las juntas con la porcelana. Antes
del fraguado se deben limpiar las juntas entre piezas.
• Cualquier agente presente puede restar efectividad a la adherencia de la porcelana. Usar
porcelana de color similar al piso.
• Tomar precauciones de limpieza durante la instalación para evitar impregnaciones
indeseadas de fragua, pegamento u otros materiales.
• No se debe caminar sobre la superficie enchapada. El tiempo mínimo de secado para el
tránsito de operarios es de 24 horas, para el uso en viviendas 3 días y uso intenso 7 días.

AULAS DE 2 PISOS

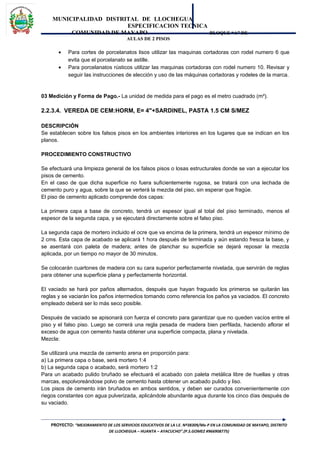

• Para cortes de porcelanatos lisos utilizar las maquinas cortadoras con rodel numero 6 que
evita que el porcelanato se astille.
• Para porcelanatos rústicos utilizar las maquinas cortadoras con rodel numero 10. Revisar y
seguir las instrucciones de elección y uso de las máquinas cortadoras y rodeles de la marca.
2.2.3.4. VEREDA DE CEM:HORM, E= 4"+SARDINEL, PASTA 1.5 CM S/MEZ
DESCRIPCIÓN
Se establecen sobre los falsos pisos en los ambientes interiores en los lugares que se indican en los
planos.
PROCEDIMIENTO CONSTRUCTIVO
Se efectuará una limpieza general de los falsos pisos o losas estructurales donde se van a ejecutar los
pisos de cemento.
En el caso de que dicha superficie no fuera suficientemente rugosa, se tratará con una lechada de
cemento puro y agua, sobre la que se verterá la mezcla del piso, sin esperar que fragüe.
El piso de cemento aplicado comprende dos capas:
La primera capa a base de concreto, tendrá un espesor igual al total del piso terminado, menos el
espesor de la segunda capa, y se ejecutará directamente sobre el falso piso.
La segunda capa de mortero incluido el ocre que va encima de la primera, tendrá un espesor mínimo de
2 cms. Esta capa de acabado se aplicará 1 hora después de terminada y aún estando fresca la base, y
se asentará con paleta de madera; antes de planchar su superficie se dejará reposar la mezcla
aplicada, por un tiempo no mayor de 30 minutos.
Se colocarán cuartones de madera con su cara superior perfectamente nivelada, que servirán de reglas
para obtener una superficie plana y perfectamente horizontal.
El vaciado se hará por paños alternados, después que hayan fraguado los primeros se quitarán las
reglas y se vaciarán los paños intermedios tomando como referencia los paños ya vaciados. El concreto
empleado deberá ser lo más seco posible.
Después de vaciado se apisonará con fuerza el concreto para garantizar que no queden vacíos entre el
piso y el falso piso. Luego se correrá una regla pesada de madera bien perfilada, haciendo aflorar el
exceso de agua con cemento hasta obtener una superficie compacta, plana y nivelada.
Mezcla:
Se utilizará una mezcla de cemento arena en proporción para:
a) La primera capa o base, será mortero 1:4
b) La segunda capa o acabado, será mortero 1:2
Para un acabado pulido bruñado se efectuará el acabado con paleta metálica libre de huellas y otras
marcas, espolvoreándose polvo de cemento hasta obtener un acabado pulido y liso.
Los pisos de cemento irán bruñados en ambos sentidos, y deben ser curados convenientemente con
riegos constantes con agua pulverizada, aplicándole abundante agua durante los cinco días después de
su vaciado.

AULAS DE 2 PISOS

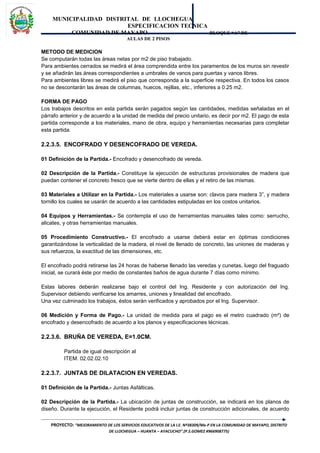

METODO DE MEDICION
Se computarán todas las áreas netas por m2 de piso trabajado.
Para ambientes cerrados se medirá el área comprendida entre los paramentos de los muros sin revestir
y se añadirán las áreas correspondientes a umbrales de vanos para puertas y vanos libres.
Para ambientes libres se medirá el piso que corresponda a la superficie respectiva. En todos los casos
no se descontarán las áreas de columnas, huecos, rejillas, etc., inferiores a 0.25 m2.
FORMA DE PAGO
Los trabajos descritos en esta partida serán pagados según las cantidades, medidas señaladas en el
párrafo anterior y de acuerdo a la unidad de medida del precio unitario, es decir por m2. El pago de esta
partida corresponde a los materiales, mano de obra, equipo y herramientas necesarias para completar
esta partida.
2.2.3.5. ENCOFRADO Y DESENCOFRADO DE VEREDA.
01 Definición de la Partida.- Encofrado y desencofrado de vereda.
03 Materiales a Utilizar en la Partida.- Los materiales a usarse son: clavos para madera 3”, y madera
tornillo los cuales se usarán de acuerdo a las cantidades estipuladas en los costos unitarios.
alicates, y otras herramientas manuales.
garantizándose la verticalidad de la madera, el nivel de llenado de concreto, las uniones de maderas y
sus refuerzos, la exactitud de las dimensiones, etc.
El encofrado podrá retirarse las 24 horas de haberse llenado las veredas y cunetas, luego del fraguado
inicial, se curará éste por medio de constantes baños de agua durante 7 días como mínimo.
Estas labores deberán realizarse bajo el control del Ing. Residente y con autorización del Ing.
Supervisor debiendo verificarse los amarres, uniones y linealidad del encofrado.
Una vez culminado los trabajos, éstos serán verificados y aprobados por el Ing. Supervisor.
encofrado y desencofrado de acuerdo a los planos y especificaciones técnicas.
2.2.3.6. BRUÑA DE VEREDA, E=1.0CM.
ITEM. 02.02.02.10
2.2.3.7. JUNTAS DE DILATACION EN VEREDAS.
01 Definición de la Partida.- Juntas Asfálticas.
02 Descripción de la Partida.- La ubicación de juntas de construcción, se indicará en los planos de
diseño. Durante la ejecución, el Residente podrá incluir juntas de construcción adicionales, de acuerdo

AULAS DE 2 PISOS

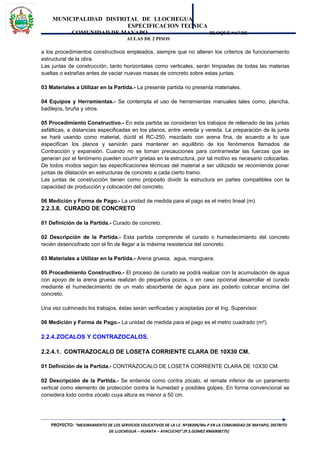

a los procedimientos constructivos empleados, siempre que no alteren los criterios de funcionamiento
estructural de la obra.
Las juntas de construcción, tanto horizontales como verticales, serán limpiadas de todas las materias
sueltas o extrañas antes de vaciar nuevas masas de concreto sobre estas juntas.
03 Materiales a Utilizar en la Partida.- La presente partida no presenta materiales.
badilejos, bruña y otros.
05 Procedimiento Constructivo.- En esta partida se consideran los trabajos de rellenado de las juntas
asfálticas, a distancias especificadas en los planos, entre vereda y vereda. La preparación de la junta
se hará usando como material, dúctil el RC-250, mezclado con arena fina, de acuerdo a lo que
especifican los planos y servirán para mantener en equilibrio de los fenómenos llamados de
Contracción y expansión. Cuando no se toman precauciones para contrarrestar las fuerzas que se
generan por el fenómeno pueden ocurrir grietas en la estructura, por tal motivo es necesario colocarlas.
De todos modos según las especificaciones técnicas del material a ser utilizado se recomienda poner
juntas de dilatación en estructuras de concreto a cada cierto tramo.
Las juntas de construcción tienen como propósito dividir la estructura en partes compatibles con la
capacidad de producción y colocación del concreto.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro lineal (m).
2.2.3.8. CURADO DE CONCRETO
01 Definición de la Partida.- Curado de concreto.
02 Descripción de la Partida.- Esta partida comprende el curado o humedecimiento del concreto
recién desencofrado con el fin de llegar a la máxima resistencia del concreto.
03 Materiales a Utilizar en la Partida.- Arena gruesa, agua, manguera.
05 Procedimiento Constructivo.- El proceso de curado se podrá realizar con la acumulación de agua
con apoyo de la arena gruesa realizan do pequeños pozos, o en caso opcional desarrollar el curado
mediante el humedecimiento de un mato absorbente de agua para asi poderlo colocar encima del
concreto.
2.2.4.ZOCALOS Y CONTRAZOCALOS.
2.2.4.1. CONTRAZOCALO DE LOSETA CORRIENTE CLARA DE 10X30 CM.
01 Definición de la Partida.- CONTRAZOCALO DE LOSETA CORRIENTE CLARA DE 10X30 CM.
02 Descripción de la Partida.- Se entiende como contra zócalo, el remate inferior de un paramento
vertical como elemento de protección contra la humedad y posibles golpes. En forma convencional se
considera todo contra zócalo cuya altura es menor a 50 cm.

AULAS DE 2 PISOS

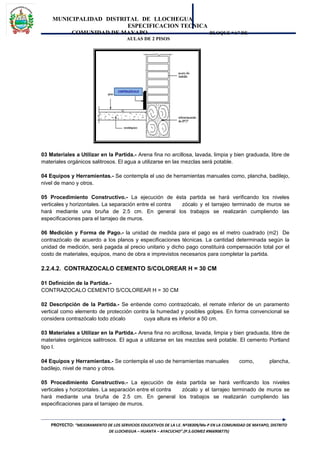

03 Materiales a Utilizar en la Partida.- Arena fina no arcillosa, lavada, limpia y bien graduada, libre de
materiales orgánicos salitrosos. El agua a utilizarse en las mezclas será potable.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales como, plancha, badilejo,
nivel de mano y otros.
05 Procedimiento Constructivo.- La ejecución de ésta partida se hará verificando los niveles
verticales y horizontales. La separación entre el contra zócalo y el tarrajeo terminado de muros se
hará mediante una bruña de 2.5 cm. En general los trabajos se realizarán cumpliendo las
especificaciones para el tarrajeo de muros.
06 Medición y Forma de Pago.- la unidad de medida para el pago es el metro cuadrado (m2) De
contrazócalo de acuerdo a los planos y especificaciones técnicas. La cantidad determinada según la
2.2.4.2. CONTRAZOCALO CEMENTO S/COLOREAR H = 30 CM
01 Definición de la Partida.-
CONTRAZOCALO CEMENTO S/COLOREAR H = 30 CM
02 Descripción de la Partida.- Se entiende como contrazócalo, el remate inferior de un paramento
vertical como elemento de protección contra la humedad y posibles golpes. En forma convencional se
considera contrazócalo todo zócalo cuya altura es inferior a 50 cm.
03 Materiales a Utilizar en la Partida.- Arena fina no arcillosa, lavada, limpia y bien graduada, libre de
materiales orgánicos salitrosos. El agua a utilizarse en las mezclas será potable. El cemento Portland
tipo I.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales como, plancha,
badilejo, nivel de mano y otros.
05 Procedimiento Constructivo.- La ejecución de ésta partida se hará verificando los niveles
verticales y horizontales. La separación entre el contra zócalo y el tarrajeo terminado de muros se
hará mediante una bruña de 2.5 cm. En general los trabajos se realizarán cumpliendo las
especificaciones para el tarrajeo de muros.

AULAS DE 2 PISOS

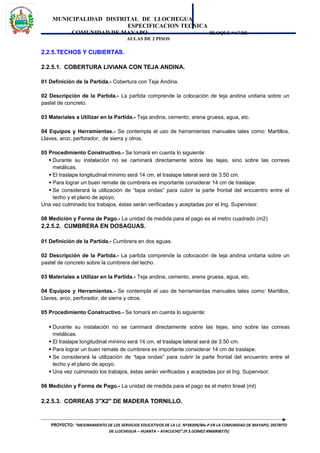

2.2.5.TECHOS Y CUBIERTAS.
2.2.5.1. COBERTURA LIVIANA CON TEJA ANDINA.
01 Definición de la Partida.- Cobertura con Teja Andina.
02 Descripción de la Partida.- La partida comprende la colocación de teja andina unitaria sobre un
pastel de concreto.
03 Materiales a Utilizar en la Partida.- Teja andina, cemento, arena gruesa, agua, etc.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como: Martillos,
Llaves, arco, perforador, de sierra y otros.
 Durante su instalación no se caminará directamente sobre las tejas, sino sobre las correas
metálicas.
 El traslape longitudinal mínimo será 14 cm, el traslape lateral será de 3.50 cm.
 Para lograr un buen remate de cumbrera es importante considerar 14 cm de traslape.
 Se considerará la utilización de “tapa ondas” para cubrir la parte frontal del encuentro entre el
techo y el plano de apoyo.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cuadrado (m2)
2.2.5.2. CUMBRERA EN DOSAGUAS.
01 Definición de la Partida.- Cumbrera en dos aguas.
02 Descripción de la Partida.- La partida comprende la colocación de teja andina unitaria sobre un
pastel de concreto sobre la cumbrera del techo.
03 Materiales a Utilizar en la Partida.- Teja andina, cemento, arena gruesa, agua, etc.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como: Martillos,
Llaves, arco, perforador, de sierra y otros.
 Durante su instalación no se caminará directamente sobre las tejas, sino sobre las correas
metálicas.
 El traslape longitudinal mínimo será 14 cm, el traslape lateral será de 3.50 cm.
 Para lograr un buen remate de cumbrera es importante considerar 14 cm de traslape.
 Se considerará la utilización de “tapa ondas” para cubrir la parte frontal del encuentro entre el
techo y el plano de apoyo.
 Una vez culminado los trabajos, éstas serán verificadas y aceptadas por el Ing. Supervisor.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro lineal (ml)
2.2.5.3. CORREAS 3"X2" DE MADERA TORNILLO.

AULAS DE 2 PISOS
01 Descripción de la Partida.- Las correas serán para soportar a la cobertura y se apoya directamente
sobre los elementos principales de las vigas principales de madera, serán listones de 2”x 3” y tendrán
espaciamiento de 0.81 m para evitar su desplazamiento a lo largo del tijeral y por facilidad en el proceso
constructivo se colocaran tacos triangulares clavados a los tijerales y asu vez las correas a estas.
02 Materiales a Utilizar en la Partida.- Madera tornillo tratada pasada con dos capas de preservante
de madera la cual será verificada por el Supervisor, Clavos para Madera 4”, Preservante de Madera.
03 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como: garlopas,
serruchos, formones, cepillos, escofinas y otros.
04 Procedimiento Constructivo.- Se colocará necesariamente las vigas apoyadas sobre las vigas de
concreto. La ejecución de la presente partida debe ceñirse a lo indicado en los planos.
La concepción estructural deberá hacerse de acuerdo a los criterios indicados en la Norma E-030 de
Diseño Sismo resistente. La determinación de las cargas actuantes se hará de acuerdo a la Norma E-
020 Cargas, contenida en el Reglamento Nacional de Edificaciones.
05 Medición y Forma de Pago.- La unidad de medida para el pago es el metro lineal (m) de viga de
acuerdo a los planos y especificaciones técnicas.
2.2.6.CARPINTERIA DE MADERA
2.2.6.1. PUERTAS DE MADERA TORNILLO APANELADA
01 Definición de la Partida.- Puerta de Madera Apanelada.
02 Descripción de la Partida.- Las puertas son los elementos que brindan seguridad y protección para
la edificación, se fabricará con madera que cumpla con las especificaciones de ser secas, resistentes,
sin fisuras ni grietas y que presenten buen acabado.
Las puertas apaneladas están formadas por un armazón y paneles que llevan moldura en una de sus
caras o en las dos.
El números de traviesas que contiene depende del número de paneles de la puerta. También los
peinazos dependerán de la cantidad de paneles y traviesas. Los paneles llevan un rebajo alrededor
para poder entrar en la ranura del armazón.
El armazón lleva los ensambles a caja y espiga con retalón que puede ser pasante o no y en caso de
que lo sea se acuñará para reforzar el ensamble.

AULAS DE 2 PISOS

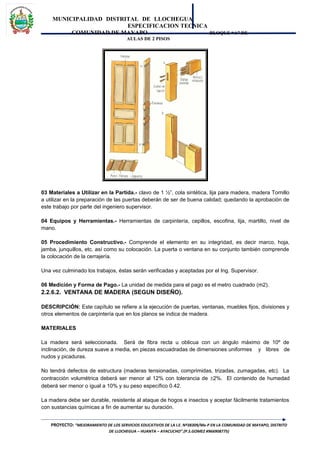

03 Materiales a Utilizar en la Partida.- clavo de 1 ½”, cola sintética, lija para madera, madera Tornillo
a utilizar en la preparación de las puertas deberán de ser de buena calidad; quedando la aprobación de
este trabajo por parte del ingeniero supervisor.
04 Equipos y Herramientas.- Herramientas de carpintería, cepillos, escofina, lija, martillo, nivel de
mano.
05 Procedimiento Constructivo.- Comprende el elemento en su integridad, es decir marco, hoja,
jamba, junquillos, etc. así como su colocación. La puerta o ventana en su conjunto también comprende
la colocación de la cerrajería.
2.2.6.2. VENTANA DE MADERA (SEGUN DISEÑO).
DESCRIPCIÓN: Este capítulo se refiere a la ejecución de puertas, ventanas, muebles fijos, divisiones y
otros elementos de carpintería que en los planos se indica de madera.
MATERIALES
La madera será seleccionada. Será de fibra recta u oblicua con un ángulo máximo de 10º de
inclinación, de dureza suave a media, en piezas escuadradas de dimensiones uniformes y libres de
nudos y picaduras.
No tendrá defectos de estructura (maderas tensionadas, comprimidas, trizadas, zumagadas, etc). La
contracción volumétrica deberá ser menor al 12% con tolerancia de ±2%. El contenido de humedad
deberá ser menor o igual a 10% y su peso específico 0.42.
La madera debe ser durable, resistente al ataque de hogos e insectos y aceptar fácilmente tratamientos
con sustancias químicas a fin de aumentar su duración.

AULAS DE 2 PISOS

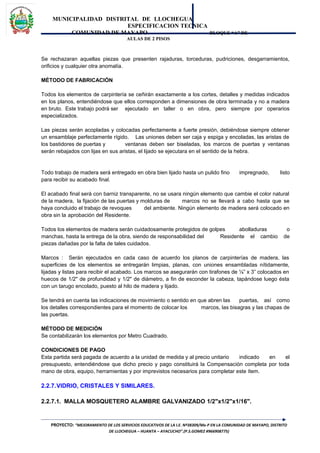

Se rechazaran aquellas piezas que presenten rajaduras, torceduras, pudriciones, desgarramientos,
orificios y cualquier otra anomalía.
MÉTODO DE FABRICACIÓN
Todos los elementos de carpintería se ceñirán exactamente a los cortes, detalles y medidas indicados
en los planos, entendiéndose que ellos corresponden a dimensiones de obra terminada y no a madera
en bruto. Este trabajo podrá ser ejecutado en taller o en obra, pero siempre por operarios
especializados.
Las piezas serán acopladas y colocadas perfectamente a fuerte presión, debiéndose siempre obtener
un ensamblaje perfectamente rígido. Las uniones deben ser caja y espiga y encoladas, las aristas de
los bastidores de puertas y ventanas deben ser biseladas, los marcos de puertas y ventanas
serán rebajados con lijas en sus aristas, el lijado se ejecutara en el sentido de la hebra.
Todo trabajo de madera será entregado en obra bien lijado hasta un pulido fino impregnado, listo
para recibir su acabado final.
El acabado final será con barniz transparente, no se usara ningún elemento que cambie el color natural
de la madera, la fijación de las puertas y molduras de marcos no se llevará a cabo hasta que se
haya concluido el trabajo de revoques del ambiente. Ningún elemento de madera será colocado en
obra sin la aprobación del Residente.
Todos los elementos de madera serán cuidadosamente protegidos de golpes abolladuras o
manchas, hasta la entrega de la obra, siendo de responsabilidad del Residente el cambio de
piezas dañadas por la falta de tales cuidados.
Marcos : Serán ejecutados en cada caso de acuerdo los planos de carpinterías de madera, las
superficies de los elementos se entregarán limpias, planas, con uniones ensambladas nítidamente,
lijadas y listas para recibir el acabado. Los marcos se asegurarán con tirafones de ¼” x 3” colocados en
huecos de 1/2" de profundidad y 1/2" de diámetro, a fin de esconder la cabeza, tapándose luego ésta
con un tarugo encolado, puesto al hilo de madera y lijado.
Se tendrá en cuenta las indicaciones de movimiento o sentido en que abren las puertas, así como
los detalles correspondientes para el momento de colocar los marcos, las bisagras y las chapas de
las puertas.
MÉTODO DE MEDICIÓN
Se contabilizarán los elementos por Metro Cuadrado.
CONDICIONES DE PAGO
Esta partida será pagada de acuerdo a la unidad de medida y al precio unitario indicado en el
presupuesto, entendiéndose que dicho precio y pago constituirá la Compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios para completar este ítem.
2.2.7.VIDRIO, CRISTALES Y SIMILARES.
2.2.7.1. MALLA MOSQUETERO ALAMBRE GALVANIZADO 1/2"x1/2"x1/16".

AULAS DE 2 PISOS

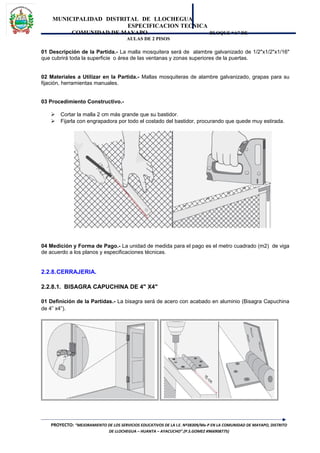

01 Descripción de la Partida.- La malla mosquitera será de alambre galvanizado de 1/2"x1/2"x1/16"
que cubrirá toda la superficie o área de las ventanas y zonas superiores de la puertas.
02 Materiales a Utilizar en la Partida.- Mallas mosquiteras de alambre galvanizado, grapas para su
fijación, herramientas manuales.
03 Procedimiento Constructivo.-
 Cortar la malla 2 cm más grande que su bastidor.
 Fijarla con engrapadora por todo el costado del bastidor, procurando que quede muy estirada.
04 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cuadrado (m2) de viga
de acuerdo a los planos y especificaciones técnicas.
2.2.8.CERRAJERIA.
2.2.8.1. BISAGRA CAPUCHINA DE 4" X4"
01 Definición de la Partidas.- La bisagra será de acero con acabado en aluminio (Bisagra Capuchina
de 4” x4”).

AULAS DE 2 PISOS

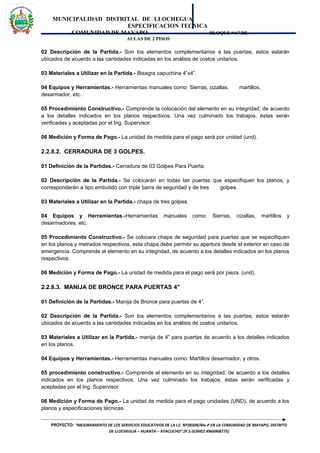

02 Descripción de la Partida.- Son los elementos complementarios a las puertas, estos estarán
ubicados de acuerdo a las cantidades indicadas en los análisis de costos unitarios.
03 Materiales a Utilizar en la Partida.- Bisagra capuchina 4”x4”.
04 Equipos y Herramientas.- Herramientas manuales como: Sierras, cizallas, martillos,
desarmador, etc.
05 Procedimiento Constructivo.- Comprende la colocación del elemento en su integridad, de acuerdo
a los detalles indicados en los planos respectivos. Una vez culminado los trabajos, éstas serán
verificadas y aceptadas por el Ing. Supervisor.
06 Medición y Forma de Pago.- La unidad de medida para el pago será por unidad (und).
2.2.8.2. CERRADURA DE 3 GOLPES.
01 Definición de la Partidas.- Cerradura de 03 Golpes Para Puerta.
02 Descripción de la Partida.- Se colocarán en todas las puertas que especifiquen los planos, y
corresponderán a tipo embutido con triple barra de seguridad y de tres golpes.
03 Materiales a Utilizar en la Partida.- chapa de tres golpes.
04 Equipos y Herramientas.-Herramientas manuales como: Sierras, cizallas, martillos y
desarmadores, etc.
05 Procedimiento Constructivo.- Se colocara chapa de seguridad para puertas que se especifiquen
en los planos y metrados respectivos, esta chapa debe permitir su apertura desde el exterior en caso de
emergencia. Comprende el elemento en su integridad, de acuerdo a los detalles indicados en los planos
respectivos.
06 Medición y Forma de Pago.- La unidad de medida para el pago será por pieza. (und).
2.2.8.3. MANIJA DE BRONCE PARA PUERTAS 4"
01 Definición de la Partidas.- Manija de Bronce para puertas de 4”.
02 Descripción de la Partida.- Son los elementos complementarios a las puertas, estos estarán
ubicados de acuerdo a las cantidades indicadas en los análisis de costos unitarios.
03 Materiales a Utilizar en la Partida.- manija de 4” para puertas de acuerdo a los detalles indicados
en los planos.
04 Equipos y Herramientas.- Herramientas manuales como: Martillos desarmador, y otros.
05 procedimiento constructivo.- Comprende el elemento en su integridad, de acuerdo a los detalles
indicados en los planos respectivos. Una vez culminado los trabajos, éstas serán verificadas y
06 Medición y Forma de Pago.- La unidad de medida para el pago unidades (UND), de acuerdo a los
planos y especificaciones técnicas.

AULAS DE 2 PISOS

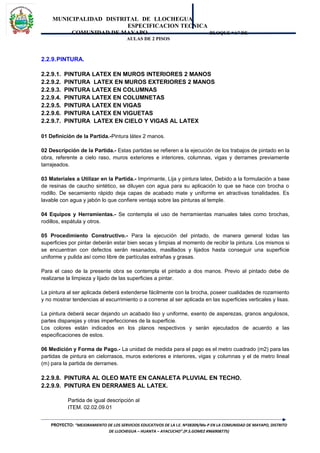

2.2.9.PINTURA.
2.2.9.1. PINTURA LATEX EN MUROS INTERIORES 2 MANOS
2.2.9.2. PINTURA LATEX EN MUROS EXTERIORES 2 MANOS
2.2.9.3. PINTURA LATEX EN COLUMNAS
2.2.9.4. PINTURA LATEX EN COLUMNETAS
2.2.9.5. PINTURA LATEX EN VIGAS
2.2.9.6. PINTURA LATEX EN VIGUETAS
2.2.9.7. PINTURA LATEX EN CIELO Y VIGAS AL LATEX
01 Definición de la Partida.-Pintura látex 2 manos.
02 Descripción de la Partida.- Estas partidas se refieren a la ejecución de los trabajos de pintado en la
obra, referente a cielo raso, muros exteriores e interiores, columnas, vigas y derrames previamente
tarrajeados.
03 Materiales a Utilizar en la Partida.- Imprimante, Lija y pintura latex, Debido a la formulación a base
de resinas de caucho sintético, se diluyen con agua para su aplicación lo que se hace con brocha o
rodillo. De secamiento rápido deja capas de acabado mate y uniforme en atractivas tonalidades. Es
lavable con agua y jabón lo que confiere ventaja sobre las pinturas al temple.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como brochas,
rodillos, espátula y otros.
05 Procedimiento Constructivo.- Para la ejecución del pintado, de manera general todas las
superficies por pintar deberán estar bien secas y limpias al momento de recibir la pintura. Los mismos si
se encuentran con defectos serán resanados, masillados y lijados hasta conseguir una superficie
uniforme y pulida así como libre de partículas extrañas y grasas.
Para el caso de la presente obra se contempla el pintado a dos manos. Previo al pintado debe de
realizarse la limpieza y lijado de las superficies a pintar.
La pintura al ser aplicada deberá extenderse fácilmente con la brocha, poseer cualidades de rozamiento
y no mostrar tendencias al escurrimiento o a correrse al ser aplicada en las superficies verticales y lisas.
La pintura deberá secar dejando un acabado liso y uniforme, exento de asperezas, granos angulosos,
partes disparejas y otras imperfecciones de la superficie.
Los colores están indicados en los planos respectivos y serán ejecutados de acuerdo a las
especificaciones de estos.
06 Medición y Forma de Pago.- La unidad de medida para el pago es el metro cuadrado (m2) para las
partidas de pintura en cielorrasos, muros exteriores e interiores, vigas y columnas y el de metro lineal
(m) para la partida de derrames.
2.2.9.8. PINTURA AL OLEO MATE EN CANALETA PLUVIAL EN TECHO.
2.2.9.9. PINTURA EN DERRAMES AL LATEX.
ITEM. 02.02.09.01

AULAS DE 2 PISOS

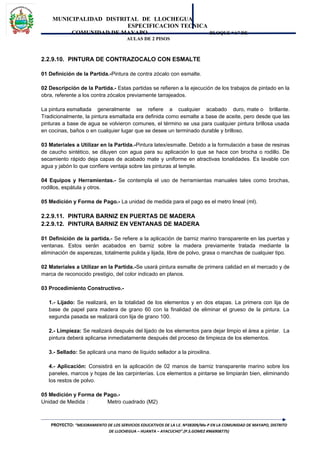

2.2.9.10. PINTURA DE CONTRAZOCALO CON ESMALTE
01 Definición de la Partida.-Pintura de contra zócalo con esmalte.
02 Descripción de la Partida.- Estas partidas se refieren a la ejecución de los trabajos de pintado en la
obra, referente a los contra zócalos previamente tarrajeados.
La pintura esmaltada generalmente se refiere a cualquier acabado duro, mate o brillante.
Tradicionalmente, la pintura esmaltada era definida como esmalte a base de aceite, pero desde que las
pinturas a base de agua se volvieron comunes, el término se usa para cualquier pintura brillosa usada
en cocinas, baños o en cualquier lugar que se desee un terminado durable y brilloso.
03 Materiales a Utilizar en la Partida.-Pintura latex/esmalte. Debido a la formulación a base de resinas
de caucho sintético, se diluyen con agua para su aplicación lo que se hace con brocha o rodillo. De
secamiento rápido deja capas de acabado mate y uniforme en atractivas tonalidades. Es lavable con
agua y jabón lo que confiere ventaja sobre las pinturas al temple.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como brochas,
rodillos, espátula y otros.
05 Medición y Forma de Pago.- La unidad de medida para el pago es el metro lineal (ml).
2.2.9.11. PINTURA BARNIZ EN PUERTAS DE MADERA
2.2.9.12. PINTURA BARNIZ EN VENTANAS DE MADERA
01 Definición de la partida.- Se refiere a la aplicación de barniz marino transparente en las puertas y
ventanas. Estos serán acabados en barniz sobre la madera previamente tratada mediante la
eliminación de asperezas, totalmente pulida y lijada, libre de polvo, grasa o manchas de cualquier tipo.
02 Materiales a Utilizar en la Partida.-Se usará pintura esmalte de primera calidad en el mercado y de
marca de reconocido prestigio, del color indicado en planos.
03 Procedimiento Constructivo.-
1.- Lijado: Se realizará, en la totalidad de los elementos y en dos etapas. La primera con lija de
base de papel para madera de grano 60 con la finalidad de eliminar el grueso de la pintura. La
segunda pasada se realizará con lija de grano 100.
2.- Limpieza: Se realizará después del lijado de los elementos para dejar limpio el área a pintar. La
pintura deberá aplicarse inmediatamente después del proceso de limpieza de los elementos.
3.- Sellado: Se aplicará una mano de líquido sellador a la piroxilina.
4.- Aplicación: Consistirá en la aplicación de 02 manos de barniz transparente marino sobre los
paneles, marcos y hojas de las carpinterías. Los elementos a pintarse se limpiarán bien, eliminando
los restos de polvo.
05 Medición y Forma de Pago.-
Unidad de Medida : Metro cuadrado (M2)

AULAS DE 2 PISOS

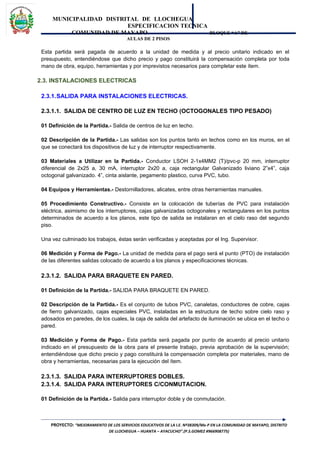

Esta partida será pagada de acuerdo a la unidad de medida y al precio unitario indicado en el
presupuesto, entendiéndose que dicho precio y pago constituirá la compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios para completar este ítem.
2.3. INSTALACIONES ELECTRICAS
2.3.1.SALIDA PARA INSTALACIONES ELECTRICAS.
2.3.1.1. SALIDA DE CENTRO DE LUZ EN TECHO (OCTOGONALES TIPO PESADO)
01 Definición de la Partida.- Salida de centros de luz en techo.
02 Descripción de la Partida.- Las salidas son los puntos tanto en techos como en los muros, en el
que se conectará los dispositivos de luz y de interruptor respectivamente.
03 Materiales a Utilizar en la Partida.- Conductor LSOH 2-1x4MM2 (T)/pvc-p 20 mm, interruptor
diferencial de 2x25 a, 30 mA, interruptor 2x20 a, caja rectangular Galvanizado liviano 2”x4”, caja
octogonal galvanizado. 4”, cinta aislante, pegamento plastico, curva PVC, tubo.
04 Equipos y Herramientas.- Destornilladores, alicates, entre otras herramientas manuales.
05 Procedimiento Constructivo.- Consiste en la colocación de tuberías de PVC para instalación
eléctrica, asimismo de los interruptores, cajas galvanizadas octogonales y rectangulares en los puntos
determinados de acuerdo a los planos, este tipo de salida se instalaran en el cielo raso del segundo
piso.
06 Medición y Forma de Pago.- La unidad de medida para el pago será el punto (PTO) de instalación
de las diferentes salidas colocado de acuerdo a los planos y especificaciones técnicas.
2.3.1.2. SALIDA PARA BRAQUETE EN PARED.
01 Definición de la Partida.- SALIDA PARA BRAQUETE EN PARED.
02 Descripción de la Partida.- Es el conjunto de tubos PVC, canaletas, conductores de cobre, cajas
de fierro galvanizado, cajas especiales PVC, instaladas en la estructura de techo sobre cielo raso y
adosados en paredes, de los cuales, la caja de salida del artefacto de iluminación se ubica en el techo o
pared.
03 Medición y Forma de Pago.- Esta partida será pagada por punto de acuerdo al precio unitario
indicado en el presupuesto de la obra para el presente trabajo, previa aprobación de la supervisión;
entendiéndose que dicho precio y pago constituirá la compensación completa por materiales, mano de
obra y herramientas, necesarias para la ejecución del ítem.
2.3.1.3. SALIDA PARA INTERRUPTORES DOBLES.
2.3.1.4. SALIDA PARA INTERUPTORES C/CONMUTACION.
01 Definición de la Partida.- Salida para interruptor doble y de conmutación.

AULAS DE 2 PISOS

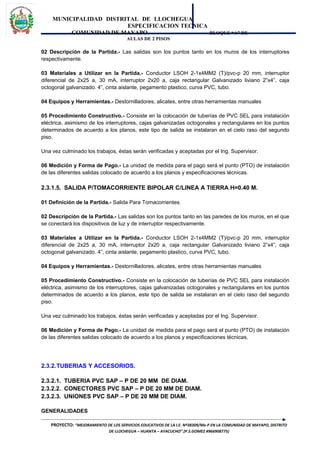

02 Descripción de la Partida.- Las salidas son los puntos tanto en los muros de los interruptores
respectivamente.
04 Equipos y Herramientas.- Destornilladores, alicates, entre otras herramientas manuales
05 Procedimiento Constructivo.- Consiste en la colocación de tuberías de PVC SEL para instalación
piso.
2.3.1.5. SALIDA P/TOMACORRIENTE BIPOLAR C/LINEA A TIERRA H=0.40 M.
01 Definición de la Partida.- Salida Para Tomacorrientes.
02 Descripción de la Partida.- Las salidas son los puntos tanto en las paredes de los muros, en el que
se conectará los dispositivos de luz y de interruptor respectivamente.
05 Procedimiento Constructivo.- Consiste en la colocación de tuberías de PVC SEL para instalación
piso.
2.3.2.TUBERIAS Y ACCESORIOS.
2.3.2.1. TUBERIA PVC SAP – P DE 20 MM DE DIAM.
2.3.2.2. CONECTORES PVC SAP – P DE 20 MM DE DIAM.
2.3.2.3. UNIONES PVC SAP – P DE 20 MM DE DIAM.
GENERALIDADES

AULAS DE 2 PISOS

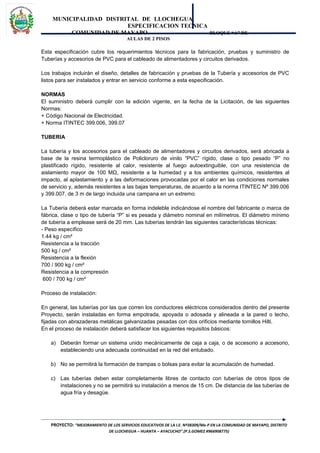

Esta especificación cubre los requerimientos técnicos para la fabricación, pruebas y suministro de
Tuberías y accesorios de PVC para el cableado de alimentadores y circuitos derivados.
Los trabajos incluirán el diseño, detalles de fabricación y pruebas de la Tubería y accesorios de PVC
listos para ser instalados y entrar en servicio conforme a esta especificación.
NORMAS
El suministro deberá cumplir con la edición vigente, en la fecha de la Licitación, de las siguientes
Normas:
+ Código Nacional de Electricidad.
+ Norma ITINTEC 399.006, 399.07
TUBERIA
La tubería y los accesorios para el cableado de alimentadores y circuitos derivados, será abricada a
base de la resina termoplástico de Policloruro de vinilo “PVC” rígido, clase o tipo pesado “P” no
plastificado rígido, resistente al calor, resistente al fuego autoextinguible, con una resistencia de
aislamiento mayor de 100 MΩ, resistente a la humedad y a los ambientes químicos, resistentes al
impacto, al aplastamiento y a las deformaciones provocadas por el calor en las condiciones normales
de servicio y, además resistentes a las bajas temperaturas, de acuerdo a la norma ITINTEC Nº 399.006
y 399.007, de 3 m de largo incluida una campana en un extremo.
La Tubería deberá estar marcada en forma indeleble indicándose el nombre del fabricante o marca de
fábrica, clase o tipo de tubería “P” si es pesada y diámetro nominal en milímetros. El diámetro mínimo
de tubería a emplease será de 20 mm. Las tuberías tendrán las siguientes características técnicas:
- Peso específico
1.44 kg / cm²
Resistencia a la tracción
500 kg / cm²
Resistencia a la flexión
700 / 900 kg / cm²
Resistencia a la compresión
600 / 700 kg / cm²
Proceso de instalación:
En general, las tuberías por las que corren los conductores eléctricos considerados dentro del presente
Proyecto, serán instaladas en forma empotrada, apoyada o adosada y alineada a la pared o techo,
fijadas con abrazaderas metálicas galvanizadas pesadas con dos orificios mediante tornillos Hilti.
En el proceso de instalación deberá satisfacer los siguientes requisitos básicos:
a) Deberán formar un sistema unido mecánicamente de caja a caja, o de accesorio a accesorio,
estableciendo una adecuada continuidad en la red del entubado.
b) No se permitirá la formación de trampas o bolsas para evitar la acumulación de humedad.
c) Las tuberías deben estar completamente libres de contacto con tuberías de otros tipos de
instalaciones y no se permitirá su instalación a menos de 15 cm. De distancia de las tuberías de
agua fría y desagüe.

AULAS DE 2 PISOS

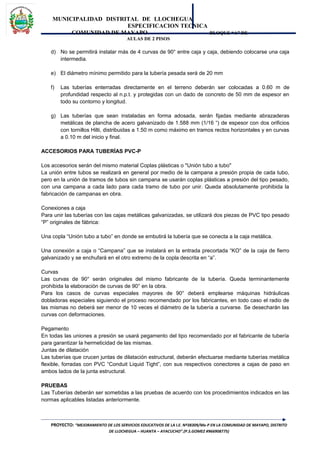

d) No se permitirá instalar más de 4 curvas de 90° entre caja y caja, debiendo colocarse una caja
intermedia.
e) El diámetro mínimo permitido para la tubería pesada será de 20 mm
f) Las tuberías enterradas directamente en el terreno deberán ser colocadas a 0.60 m de
profundidad respecto al n.p.t. y protegidas con un dado de concreto de 50 mm de espesor en
todo su contorno y longitud.
g) Las tuberías que sean instaladas en forma adosada, serán fijadas mediante abrazaderas
metálicas de plancha de acero galvanizado de 1.588 mm (1/16 “) de espesor con dos orificios
con tornillos Hilti, distribuidas a 1.50 m como máximo en tramos rectos horizontales y en curvas
a 0.10 m del inicio y final.
ACCESORIOS PARA TUBERÍAS PVC-P
Los accesorios serán del mismo material Coplas plásticas o "Unión tubo a tubo"
La unión entre tubos se realizará en general por medio de la campana a presión propia de cada tubo,
pero en la unión de tramos de tubos sin campana se usarán coplas plásticas a presión del tipo pesado,
con una campana a cada lado para cada tramo de tubo por unir. Queda absolutamente prohibida la
fabricación de campanas en obra.
Conexiones a caja
Para unir las tuberías con las cajas metálicas galvanizadas, se utilizará dos piezas de PVC tipo pesado
“P” originales de fábrica:
Una copla “Unión tubo a tubo” en donde se embutirá la tubería que se conecta a la caja metálica.
Una conexión a caja o “Campana” que se instalará en la entrada precortada “KO” de la caja de fierro
galvanizado y se enchufará en el otro extremo de la copla descrita en “a”.
Curvas
Las curvas de 90° serán originales del mismo fabricante de la tubería. Queda terminantemente
prohibida la elaboración de curvas de 90° en la obra.
Para los casos de curvas especiales mayores de 90° deberá emplearse máquinas hidráulicas
dobladoras especiales siguiendo el proceso recomendado por los fabricantes, en todo caso el radio de
las mismas no deberá ser menor de 10 veces el diámetro de la tubería a curvarse. Se desecharán las
curvas con deformaciones.
Pegamento
En todas las uniones a presión se usará pegamento del tipo recomendado por el fabricante de tubería
para garantizar la hermeticidad de las mismas.
Juntas de dilatación
Las tuberías que crucen juntas de dilatación estructural, deberán efectuarse mediante tuberías metálica
flexible, forradas con PVC “Conduit Liquid Tight”, con sus respectivos conectores a cajas de paso en
ambos lados de la junta estructural.
PRUEBAS
Las Tuberías deberán ser sometidas a las pruebas de acuerdo con los procedimientos indicados en las
normas aplicables listadas anteriormente.

AULAS DE 2 PISOS

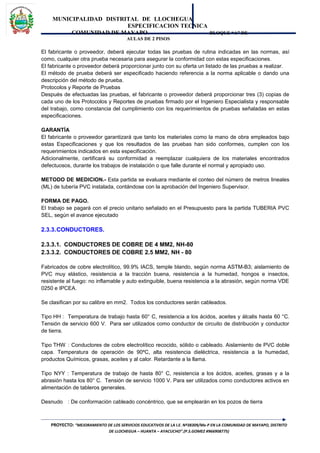

El fabricante o proveedor, deberá ejecutar todas las pruebas de rutina indicadas en las normas, así
como, cualquier otra prueba necesaria para asegurar la conformidad con estas especificaciones.
El fabricante o proveedor deberá proporcionar junto con su oferta un listado de las pruebas a realizar.
El método de prueba deberá ser especificado haciendo referencia a la norma aplicable o dando una
descripción del método de prueba.
Protocolos y Reporte de Pruebas
Después de efectuadas las pruebas, el fabricante o proveedor deberá proporcionar tres (3) copias de
cada uno de los Protocolos y Reportes de pruebas firmado por el Ingeniero Especialista y responsable
del trabajo, como constancia del cumplimiento con los requerimientos de pruebas señaladas en estas
especificaciones.
GARANTÍA
El fabricante o proveedor garantizará que tanto los materiales como la mano de obra empleados bajo
estas Especificaciones y que los resultados de las pruebas han sido conformes, cumplen con los
requerimientos indicados en esta especificación.
Adicionalmente, certificará su conformidad a reemplazar cualquiera de los materiales encontrados
defectuosos, durante los trabajos de instalación o que falle durante el normal y apropiado uso.
METODO DE MEDICION.- Esta partida se evaluara mediante el conteo del número de metros lineales
(ML) de tubería PVC instalada, contándose con la aprobación del Ingeniero Supervisor.
FORMA DE PAGO.
El trabajo se pagará con el precio unitario señalado en el Presupuesto para la partida TUBERIA PVC
SEL, según el avance ejecutado
2.3.3.CONDUCTORES.
2.3.3.1. CONDUCTORES DE COBRE DE 4 MM2, NH-80
2.3.3.2. CONDUCTORES DE COBRE 2.5 MM2, NH - 80
Fabricados de cobre electrolítico, 99.9% IACS, temple blando, según norma ASTM-B3; aislamiento de
PVC muy elástico, resistencia a la tracción buena, resistencia a la humedad, hongos e insectos,
resistente al fuego: no inflamable y auto extinguible, buena resistencia a la abrasión, según norma VDE
0250 e IPCEA.
Se clasifican por su calibre en mm2. Todos los conductores serán cableados.
Tipo HH : Temperatura de trabajo hasta 60° C, resistencia a los ácidos, aceites y álcalis hasta 60 °C.
Tensión de servicio 600 V. Para ser utilizados como conductor de circuito de distribución y conductor
de tierra.
Tipo THW : Conductores de cobre electrolítico recocido, sólido o cableado. Aislamiento de PVC doble
capa. Temperatura de operación de 90ºC, alta resistencia dieléctrica, resistencia a la humedad,
productos Químicos, grasas, aceites y al calor. Retardante a la llama.
Tipo NYY : Temperatura de trabajo de hasta 80° C, resistencia a los ácidos, aceites, grasas y a la
abrasión hasta los 80° C. Tensión de servicio 1000 V. Para ser utilizados como conductores activos en
alimentación de tableros generales.
Desnudo : De conformación cableado concéntrico, que se emplearán en los pozos de tierra

AULAS DE 2 PISOS

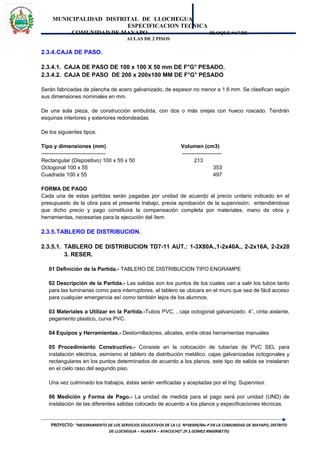

2.3.4.CAJA DE PASO.
2.3.4.1. CAJA DE PASO DE 100 x 100 X 50 mm DE F°G° PESADO.
2.3.4.2. CAJA DE PASO DE 200 x 200x100 MM DE F°G° PESADO
Serán fabricadas de plancha de acero galvanizado, de espesor no menor a 1.6 mm. Se clasifican según
sus dimensiones nominales en mm.
De una sola pieza, de construcción embutida, con dos o más orejas con hueco roscado. Tendrán
esquinas interiores y exteriores redondeadas.
De los siguientes tipos:
Tipo y dimensiones (mm) Volumen (cm3)
------------------------------------ ----------------------
Rectangular (Dispositivo) 100 x 55 x 50 213
Octogonal 100 x 55 353
Cuadrada 100 x 55 497
FORMA DE PAGO
Cada una de estas partidas serán pagadas por unidad de acuerdo al precio unitario indicado en el
presupuesto de la obra para el presente trabajo, previa aprobación de la supervisión; entendiéndose
que dicho precio y pago constituirá la compensación completa por materiales, mano de obra y
herramientas, necesarias para la ejecución del ítem.
2.3.5.TABLERO DE DISTRIBUCION.
2.3.5.1. TABLERO DE DISTRIBUCION TD7-11 AUT.: 1-3X80A.,1-2x40A., 2-2x16A, 2-2x20
3. RESER.
01 Definición de la Partida.- TABLERO DE DISTRIBUCION TIPO ENGRAMPE
02 Descripción de la Partida.- Las salidas son los puntos de los cuales van a salir los tubos tanto
para las luminarias como para interruptores, el tablero se ubicara en el muro que sea de fácil acceso
para cualquier emergencia así como también lejos de los alumnos.
03 Materiales a Utilizar en la Partida.-Tubos PVC, , caja octogonal galvanizado. 4”, cinta aislante,
pegamento plastico, curva PVC.
05 Procedimiento Constructivo.- Consiste en la colocación de tuberías de PVC SEL para
instalación eléctrica, asimismo el tablero de distribución metálico, cajas galvanizadas octogonales y
rectangulares en los puntos determinados de acuerdo a los planos, este tipo de salida se instalaran
en el cielo raso del segundo piso.
06 Medición y Forma de Pago.- La unidad de medida para el pago será por unidad (UND) de
instalación de las diferentes salidas colocado de acuerdo a los planos y especificaciones técnicas.

AULAS DE 2 PISOS
2.3.5.2. CAJA DE PASE 30 X 30 X 10 CM.
Serán fabricadas de plancha de acero galvanizado, de espesor no menor a 1.6 mm. Se clasifican según
sus dimensiones nominales en mm.
De una sola pieza, de construcción embutida, con dos o más orejas con hueco roscado. Tendrán
esquinas interiores y exteriores redondeadas.
De los siguientes tipos:
Tipo y dimensiones (mm) Volumen (cm3)
------------------------------------ ----------------------
Rectangular (Dispositivo) 100 x 55 x 50 213
Octogonal 100 x 55 353
Cuadrada 100 x 55 497
FORMA DE PAGO
Cada una de estas partidas serán pagadas por unidad de acuerdo al precio unitario indicado en el
presupuesto de la obra para el presente trabajo, previa aprobación de la supervisión; entendiéndose
que dicho precio y pago constituirá la compensación completa por materiales, mano de obra y
herramientas, necesarias para la ejecución del ítem.
2.3.6.ARTEFACTOS
2.3.6.1. SOPOTH CIRCULAR ADOSAR 230 MM. CON DOS LAMPARAS COMPACTAS DE
18W
2.3.6.2. BRAQUETE PARA EXTERIORES, BRAZO HORIZONTALMODELO E-35 DE
JOSFEL O SIMILAR. LAMPARA DE VAPOR DE SODIO DE 70 W
2.3.6.3. LUMINARIA PARA ADOSAR MODELO TPR 240 JOSFEL O SIMILAR (2X36W)
2.3.6.4. LUMINARIA DE EMERGENCIA.
01 Definición de la Partida.- Artefactos Luminarias en Exterior
02 Descripción de la Partida.- Artefactos de empotrar serán colocados según el plano.
03 Materiales a Utilizar en la Partida.- Los materiales a utilizarse serán artefactos fluorescentes de
empotrar 4/25w (sim be josfel) 2'x2' tipo 2, cinta aislante y soporte S-2 fluorescente.
04 Equipos y Herramientas.- Herramientas manuales que se especifican en los precios unitarios.
05 Procedimiento Constructivo.- Este será del tipo braquet para lámparas fluorescentes para adosar
fabricado en plancha de acero fosfatizado de 0.5 o mayor de espesor con agujeros troquelados y
cabeceras soldadas, esmaltado al horno en color blanco, equipados con reactores igual a “ALPHA”,
arrancadores y cableado con alambre resistente a 105ºC. Así mismo llevarán tres lámparas
fluorescentes de 4/25 W.- de altor factor de potencia.

AULAS DE 2 PISOS

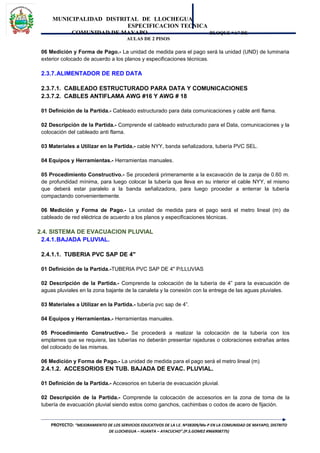

06 Medición y Forma de Pago.- La unidad de medida para el pago será la unidad (UND) de luminaria
exterior colocado de acuerdo a los planos y especificaciones técnicas.
2.3.7.ALIMENTADOR DE RED DATA
2.3.7.1. CABLEADO ESTRUCTURADO PARA DATA Y COMUNICACIONES
2.3.7.2. CABLES ANTIFLAMA AWG #16 Y AWG # 18
01 Definición de la Partida.- Cableado estructurado para data comunicaciones y cable anti flama.
02 Descripción de la Partida.- Comprende el cableado estructurado para el Data, comunicaciones y la
colocación del cableado anti flama.
03 Materiales a Utilizar en la Partida.- cable NYY, banda señalizadora, tubería PVC SEL.
04 Equipos y Herramientas.- Herramientas manuales.
05 Procedimiento Constructivo.- Se procederá primeramente a la excavación de la zanja de 0.60 m.
de profundidad mínima, para luego colocar la tubería que lleva en su interior el cable NYY, el mismo
que deberá estar paralelo a la banda señalizadora, para luego proceder a enterrar la tubería
compactando convenientemente.
06 Medición y Forma de Pago.- La unidad de medida para el pago será el metro lineal (m) de
cableado de red eléctrica de acuerdo a los planos y especificaciones técnicas.
2.4. SISTEMA DE EVACUACION PLUVIAL
2.4.1.BAJADA PLUVIAL.
2.4.1.1. TUBERIA PVC SAP DE 4"
01 Definición de la Partida.-TUBERIA PVC SAP DE 4" P/LLUVIAS
02 Descripción de la Partida.- Comprende la colocación de la tubería de 4” para la evacuación de
aguas pluviales en la zona bajante de la canaleta y la conexión con la entrega de las aguas pluviales.
03 Materiales a Utilizar en la Partida.- tubería pvc sap de 4”.
05 Procedimiento Constructivo.- Se procederá a realizar la colocación de la tubería con los
emplames que se requiera, las tuberías no deberán presentar rajaduras o coloraciones extrañas antes
del colocado de las mismas.
06 Medición y Forma de Pago.- La unidad de medida para el pago será el metro lineal (m)
2.4.1.2. ACCESORIOS EN TUB. BAJADA DE EVAC. PLUVIAL.
01 Definición de la Partida.- Accesorios en tubería de evacuación pluvial.
02 Descripción de la Partida.- Comprende la colocación de accesorios en la zona de toma de la
tubería de evacuación pluvial siendo estos como ganchos, cachimbas o codos de acero de fijación.

AULAS DE 2 PISOS

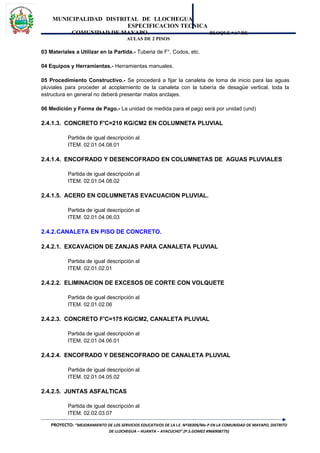

03 Materiales a Utilizar en la Partida.- Tuberia de F°, Codos, etc.
05 Procedimiento Constructivo.- Se procederá a fijar la canaleta de toma de inicio para las aguas
pluviales para proceder al acoplamiento de la canaleta con la tubería de desagüe vertical, toda la
estructura en general no deberá presentar malos anclajes.
06 Medición y Forma de Pago.- La unidad de medida para el pago será por unidad (und)
2.4.1.3. CONCRETO F'C=210 KG/CM2 EN COLUMNETA PLUVIAL
ITEM. 02.01.04.08.01
2.4.1.4. ENCOFRADO Y DESENCOFRADO EN COLUMNETAS DE AGUAS PLUVIALES
ITEM. 02.01.04.08.02
2.4.1.5. ACERO EN COLUMNETAS EVACUACION PLUVIAL.
ITEM. 02.01.04.06.03
2.4.2.CANALETA EN PISO DE CONCRETO.
2.4.2.1. EXCAVACION DE ZANJAS PARA CANALETA PLUVIAL
ITEM. 02.01.02.01
2.4.2.2. ELIMINACION DE EXCESOS DE CORTE CON VOLQUETE
ITEM. 02.01.02.06
2.4.2.3. CONCRETO F'C=175 KG/CM2, CANALETA PLUVIAL
ITEM. 02.01.04.06.01
2.4.2.4. ENCOFRADO Y DESENCOFRADO DE CANALETA PLUVIAL
ITEM. 02.01.04.05.02
2.4.2.5. JUNTAS ASFALTICAS
ITEM. 02.02.03.07

AULAS DE 2 PISOS

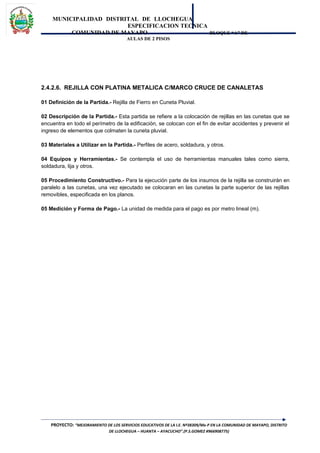

2.4.2.6. REJILLA CON PLATINA METALICA C/MARCO CRUCE DE CANALETAS
01 Definición de la Partida.- Rejilla de Fierro en Cuneta Pluvial.
02 Descripción de la Partida.- Esta partida se refiere a la colocación de rejillas en las cunetas que se
encuentra en todo el perímetro de la edificación, se colocan con el fin de evitar accidentes y prevenir el
ingreso de elementos que colmaten la cuneta pluvial.
03 Materiales a Utilizar en la Partida.- Perfiles de acero, soldadura, y otros.
04 Equipos y Herramientas.- Se contempla el uso de herramientas manuales tales como sierra,
soldadura, lija y otros.
05 Procedimiento Constructivo.- Para la ejecución parte de los insumos de la rejilla se construirán en
paralelo a las cunetas, una vez ejecutado se colocaran en las cunetas la parte superior de las rejillas
removibles, especificada en los planos.
05 Medición y Forma de Pago.- La unidad de medida para el pago es por metro lineal (m).

especificacion tecnica escuela

Más contenido relacionado

La actualidad más candente

Destacado

Similar a especificacion tecnica escuela

Último

especificacion tecnica escuela
