02 carcasa y fuente

Equipos microinformáticos

http://fpkanarias.blogspot.com [1]

Carcasa y fuente de alimentación



Tipos de carcasas:
sobremesa, torre, TPV, rack, portátil,
notebook, ultrabook y barebone

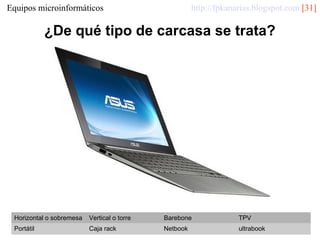

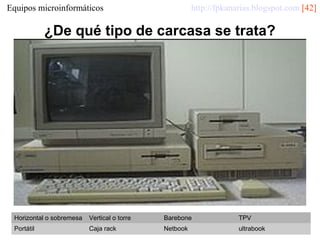

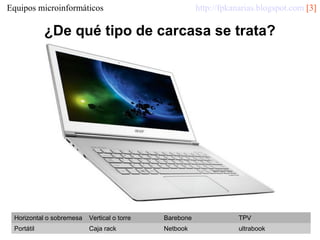

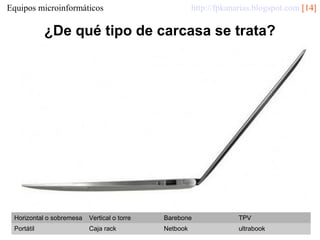

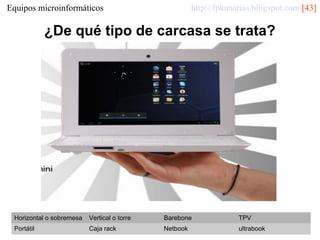

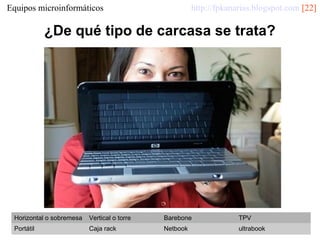

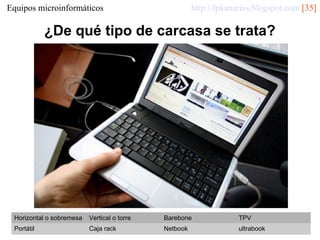

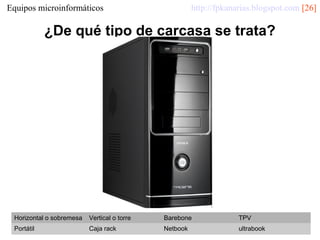

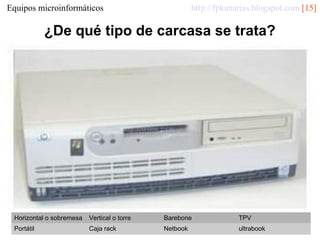

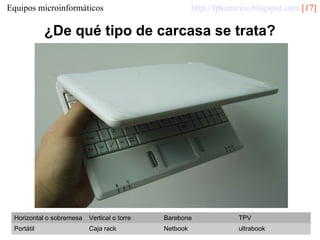

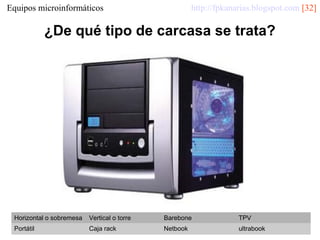

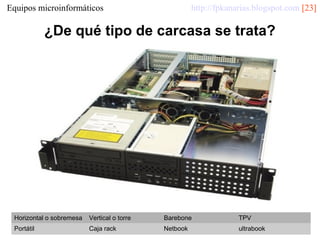

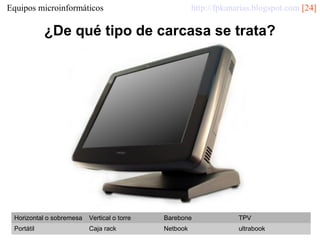

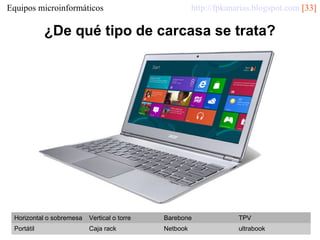

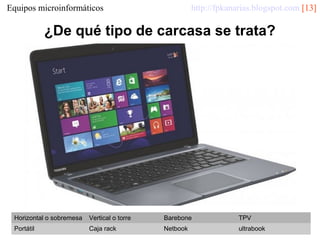

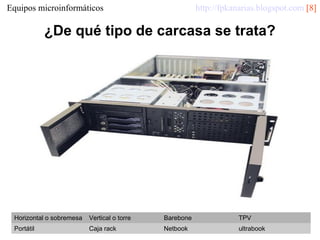

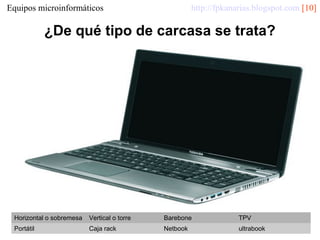

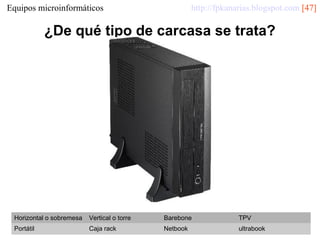

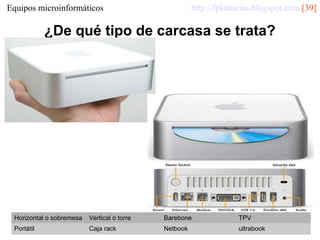

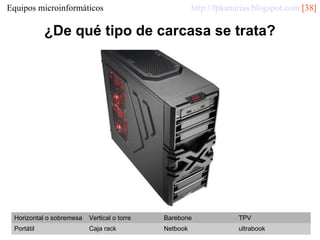

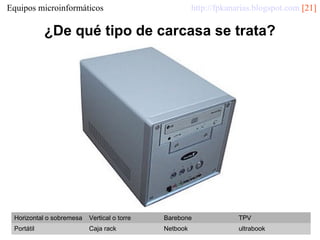

¿De qué tipo de carcasa se trata?

Horizontal o sobremesa

Vertical o torre

Barebone

TPV

Portátil

Caja rack

Netbook

ultrabook





Vertical o torre

Barebone

TPV

Portátil

Caja rack

Netbook

ultrabook



Exterior de la carcasa
leds, ranuras 5 ¼”, ranuras 3 ½”, USB, jacks,
botón reset, botón power,...

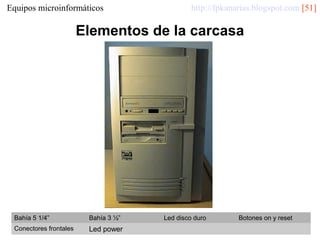

Elementos de la carcasa

Bahía 5 1/4”

Bahía 3 ½”

Conectores frontales

Led power

Led disco duro

Botones on y reset

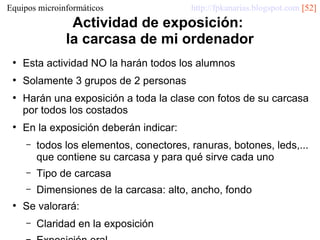

Actividad de exposición:
la carcasa de mi ordenador
●

Esta actividad NO la harán todos los alumnos

●

Solamente 3 grupos de 2 personas

●

●

Harán una exposición a toda la clase con fotos de su carcasa
por todos los costados
En la exposición deberán indicar:
–

–

Tipo de carcasa

–
●

todos los elementos, conectores, ranuras, botones, leds,...
que contiene su carcasa y para qué sirve cada uno
Dimensiones de la carcasa: alto, ancho, fondo

Se valorará:
–

Claridad en la exposición



la carcasa de mi ordenador
●

Grupo 1, integrantes
–
–

●

miembro 1
miembro 2

Grupo 2
–
–

●

miembro 1
miembro 2

Grupo 3
–

miembro 1

–

miembro 2

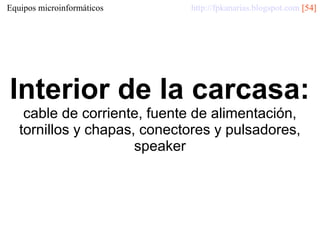

Interior de la carcasa:
cable de corriente, fuente de alimentación,
tornillos y chapas, conectores y pulsadores,
speaker

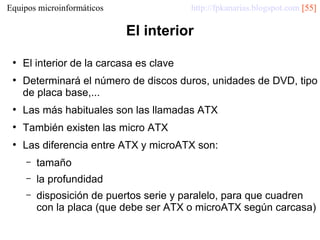

El interior
●

●

El interior de la carcasa es clave
Determinará el número de discos duros, unidades de DVD, tipo
de placa base,...

●

Las más habituales son las llamadas ATX

●

También existen las micro ATX

●

Las diferencia entre ATX y microATX son:
–

tamaño

–

la profundidad

–

disposición de puertos serie y paralelo, para que cuadren
con la placa (que debe ser ATX o microATX según carcasa)



Contenido interior de la carcasa:
cable corriente
●

Un extremo Schucko

●

Otro extremo IEC 320 C-13

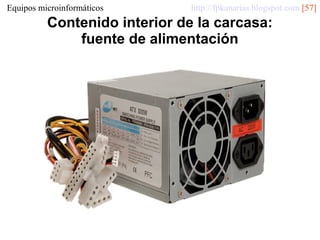

fuente de alimentación

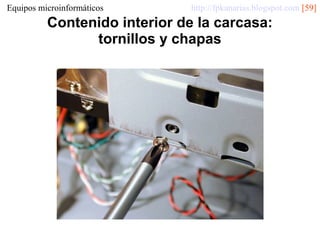

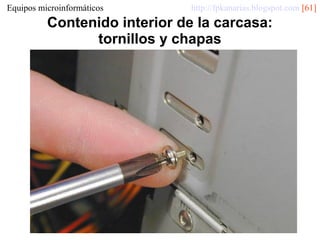

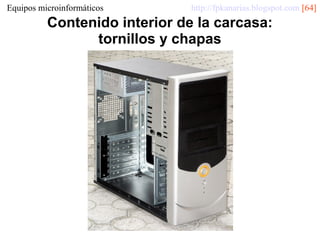

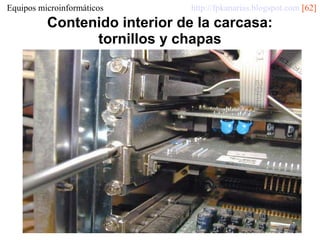

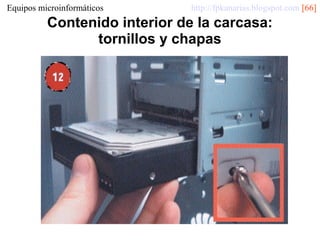

tornillos y chapas

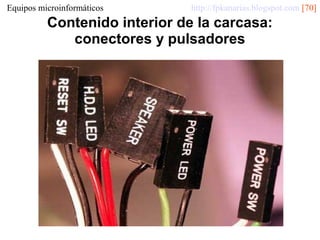

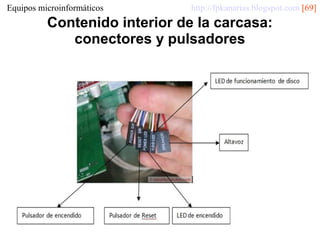

conectores y pulsadores

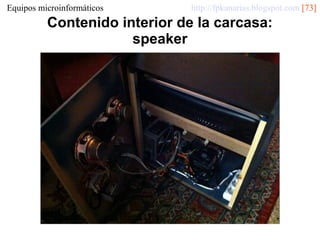

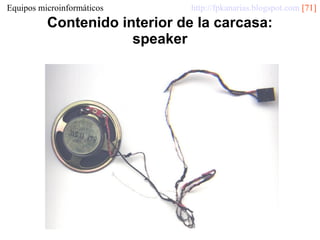

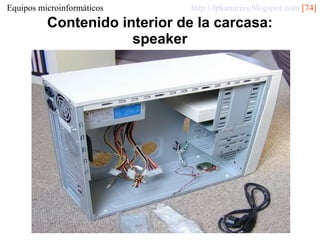

speaker



Conectores de la fuente
de aliementación
conectores del panel frontal y conectores de
alimentación



Conectores del panel frontal
●

Power sw, power switch, pulsador de encendido

●

Reset sw, reset switch, pulsador de reset

●

HDD led, led de L/E de disco duro

●

Speaker, conector del altavoz o speaker interno

●

Power led, led de alimentación,

indica que hay corriente

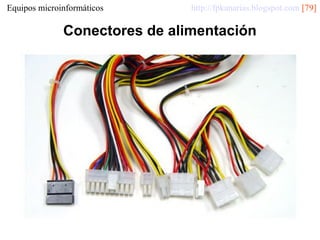

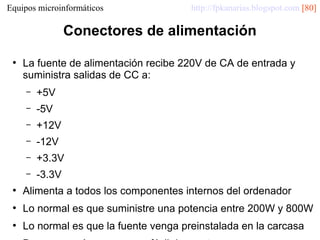

Conectores de alimentación



●

La fuente de alimentación recibe 220V de CA de entrada y
suministra salidas de CC a:
–

+5V

–

-5V

–

+12V

–

-12V

–

+3.3V

–

-3.3V

●

Alimenta a todos los componentes internos del ordenador

●

Lo normal es que suministre una potencia entre 200W y 800W

●

Lo normal es que la fuente venga preinstalada en la carcasa

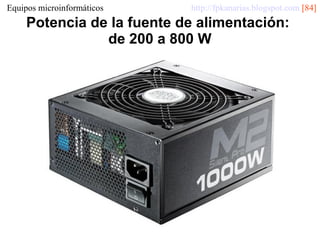

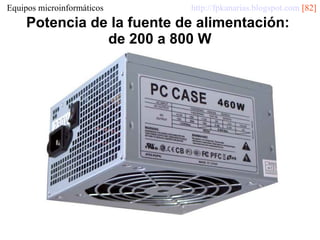

Potencia de la fuente de alimentación:
de 200 a 800 W



de 200 a 800 W

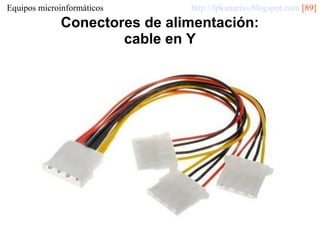

Conectores de alimentación:
cable en Y



cable en Y



conector MOLEX ATX 20 contactos
●

●

20 contactos
Este conector tiene pines a 5V, a -5V, a 12V, a -12V, a 3.3V y a
-3.3V



conector MOLEX ATX 20 contactos
●

Conectores especiales:
–
–
–

PS_ON, Verde (pin 14), arranque
POWER_OK, Gris (pin 8), alimentación conectada
SB, Violeta (pin 9), Stand By, aún apagado, mantiene 5V

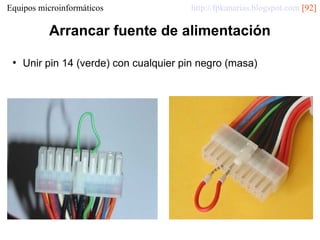

Arrancar fuente de alimentación
●

Unir pin 14 (verde) con cualquier pin negro (masa)



Conector ATX 12 V 4 pines
●

2 cables negros, masa (0V)

●

2 cables amarillos, 12V

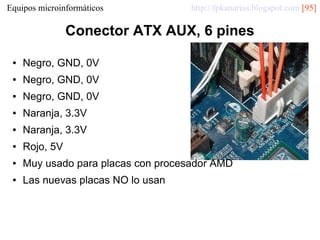

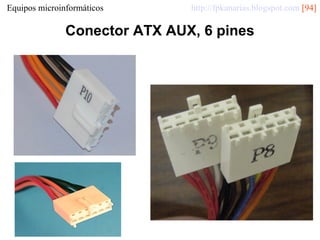

Conector ATX AUX, 6 pines



Conector ATX AUX, 6 pines
●

Negro, GND, 0V

●

Negro, GND, 0V

●

Negro, GND, 0V

●

Naranja, 3.3V

●

Naranja, 3.3V

●

Rojo, 5V

●

Muy usado para placas con procesador AMD

●

Las nuevas placas NO lo usan

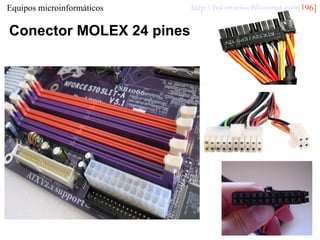

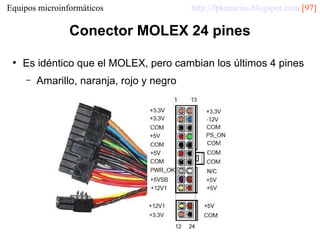

Conector MOLEX 24 pines




Conector MOLEX 24 pines
●

Es idéntico que el MOLEX, pero cambian los últimos 4 pines
–

Amarillo, naranja, rojo y negro

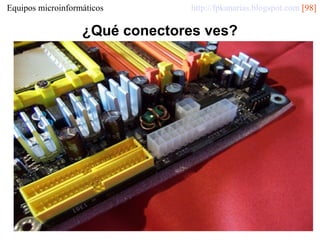

¿Qué conectores ves?

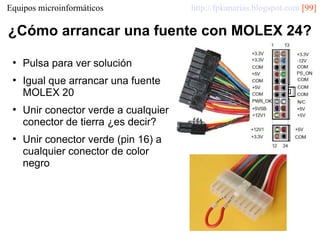

¿Cómo arrancar una fuente con MOLEX 24?
●

●

●

●

Pulsa para ver solución
Igual que arrancar una fuente
MOLEX 20
Unir conector verde a cualquier
conector de tierra ¿es decir?
Unir conector verde (pin 16) a
cualquier conector de color
negro

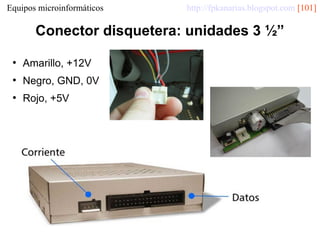

Conector disquetera: unidades 3 ½”



Conector disquetera: unidades 3 ½”
●

Amarillo, +12V

●

Negro, GND, 0V

●

Rojo, +5V

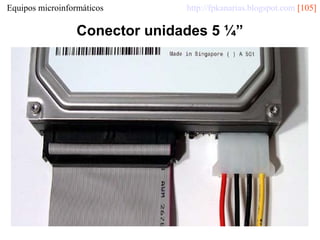

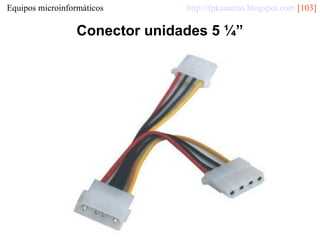

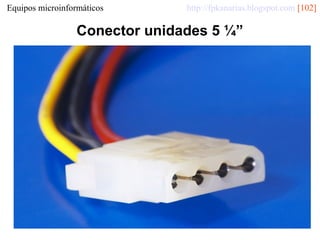

Conector unidades 5 ¼”

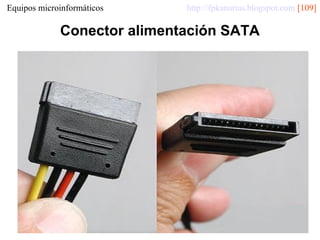

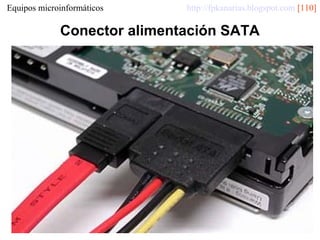

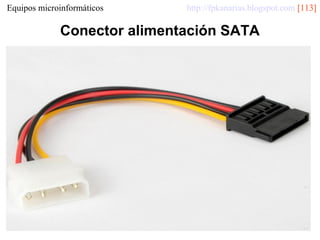

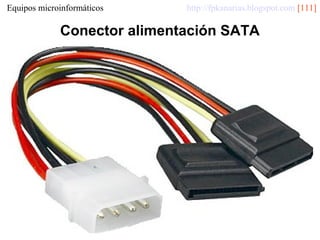

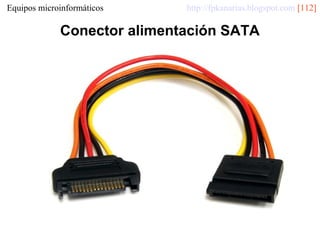

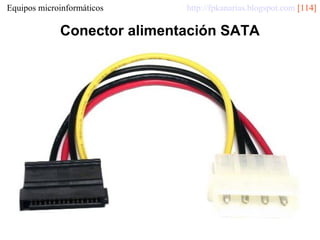

Conector alimentación SATA



●

El cable naranja puede estar o no



la fuente de alimentación de mi ordenador
●

Esta actividad NO la harán todos los alumnos

●

Solamente 3 grupos de 2 personas

●

Harán una exposición a toda la clase con fotos de la fuente de
alimentación de tu ordenador y de todos los conectores de
alimentación que incorpora:
–

MOLEX 20/24 pines

–

Speaker

–

Alimentación Disketera, unidades 3 ½”

–

Alimentación Unidades 5 ¼”

–

Alimentación SATA

–

Potencia de la fuente de alimentación

–
