03 c manometros
Este documento trata sobre la medición de la presión a través de manómetros. Explica que un manómetro es un dispositivo para medir presiones y que el tipo más simple es el tubo en U, el cual contiene un fluido manométrico como mercurio o aceite. También presenta ejemplos numéricos para calcular valores de presión absoluta y manométrica usando las alturas de los fluidos en el tubo en U y tablas de conversión entre unidades.
Más contenido relacionado
03 c manometros
- 1. MEDICIÓN DE LAPRESIÓN – MANÓMETROS PANORÁMICA OBJETIVOS. DEFINICIONES. PRESIÓN ABSOLUTA Y MANOMÉTRICA. RELACIÓN PRESIÓN ELEVACIÓN. MANÓMETROS. LA PRESIÓN EXPRESADA COMO ALTURA DE UNA COLUMNA DE LÍQUIDO
- 2. PRESIÓN - MANÓMETROS •MANÓMETRO ES UN DISPOSITIVO PARA MEDIR PRESIONES. • EL TIPO MÁS SIMPLE DE MANÓMETRO ES EL DE TUBO U.
- 3. PRESIÓN - MANÓMETROS •UN EXTREMO DEL TUBO U ESTA CONECTADO A LA PRESIÓN QUE VA A MEDIRSE Y EL OTRO SE DEJA ABIERTO A LA ATMÓSFERA . • EL TUBO CONTIENE UN FLUIDO MANOMÉTRICO, QUE NO SE MEZCLA CON AQUEL CUYA PRESIÓN SE VA A MEDIR. • FLUIDOS MANOMÉTRICOS COMUNES: MERCURIO, ACEITES LIGEROS COLOREADOS, AGUA.FIGURA 3.9
- 4.
- 5. PRESIÓN - MANÓMETROS EJERCICIOS •¿CUAL ES EL VALOR DE LA PRESIÓN EN EL PUNTO A? Pa + gagua (0.20 + 0.15) – 0.25 gHg = 0 Pa = 0.25 gHg - gagua (0.40) PA= 29,282.85 Pa
- 6. PRESIÓN - MANÓMETROS EJERCICIOS CalculePB - PA DATOS PESO_ESP_AGUA = 62.40 lb/pie3 sg_aceite = 0.86 PESO_ESP_ACEITE= 53.66 lb/pie3 h1= 4.25 pulg. 0.35 pie h2 = 29.50 pulg. 2.46 pie SOLUCION PB - PA = PESO_ESP_ACEITE * (h1+h2) - PESO_ESP_AGUA(h2) - PESO_ESP_ACEITE (h1) PESO_ESP_ACEITE (h1 + h2) = 150.93 lb/pie2 PESO_ESP_AGUA * (h2)= 153.40 lb/pie2 PESO_ESP_ACEITE (h1 ) = 19.01 lb/pie2 PB - PA = -21.48 lb/pie2 -0.149 psi
- 7. PRESIÓN - MANÓMETROSEJERCICIOS 3.62 M CALCULE EL VALOR DE LA PRESIÓN MANOMÉTRICA EN EL PUNTO A EN kPa
- 8. PRESIÓN - MANÓMETROS EJERCICIOS PA– PB = ??? (psi)

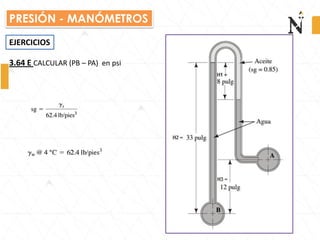

- 9. PRESIÓN - MANÓMETROS EJERCICIOS 3.64E CALCULAR (PB – PA) en psi
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.
- 17.
- 18. PRESIÓN - MANÓMETROS FACTORESDE CONVERSIÓN
- 19. PRESIÓN - MANÓMETROS FACTORESDE CONVERSIÓN
