1. TRABAJOS EN ESPACIOS
CONFINADOS
Julio 2017
Ing. Fredy Ceras

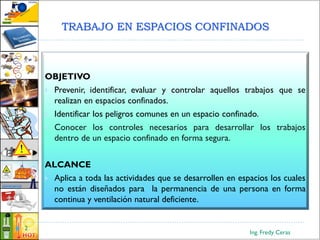

2. TRABAJO EN ESPACIOS CONFINADOS
Ing. Fredy Ceras
2
OBJETIVO
 Prevenir, identificar, evaluar y controlar aquellos trabajos que se
realizan en espacios confinados.
 Identificar los peligros comunes en un espacio confinado.
 Conocer los controles necesarios para desarrollar los trabajos
dentro de un espacio confinado en forma segura.
ALCANCE
 Aplica a toda las actividades que se desarrollen en espacios los cuales
no están diseñados para la permanencia de una persona en forma
continua y ventilación natural deficiente.

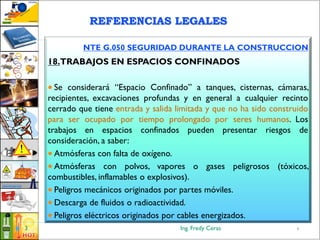

3. Ing. Fredy Ceras3
NTE G.050 SEGURIDAD DURANTE LA CONSTRUCCION
18.TRABAJOS EN ESPACIOS CONFINADOS
 Se considerará “Espacio Confinado” a tanques, cisternas, cámaras,
recipientes, excavaciones profundas y en general a cualquier recinto
cerrado que tiene entrada y salida limitada y que no ha sido construido
para ser ocupado por tiempo prolongado por seres humanos. Los
trabajos en espacios confinados pueden presentar riesgos de
consideración, a saber:
 Atmósferas con falta de oxígeno.
 Atmósferas con polvos, vapores o gases peligrosos (tóxicos,
combustibles, inflamables o explosivos).
 Peligros mecánicos originados por partes móviles.
 Descarga de fluidos o radioactividad.
 Peligros eléctricos originados por cables energizados.
3
REFERENCIAS LEGALES

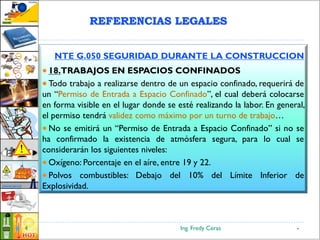

4. Ing. Fredy Ceras4
NTE G.050 SEGURIDAD DURANTE LA CONSTRUCCION
 18.TRABAJOS EN ESPACIOS CONFINADOS
 Todo trabajo a realizarse dentro de un espacio confinado, requerirá de
un “Permiso de Entrada a Espacio Confinado”, el cual deberá colocarse
en forma visible en el lugar donde se esté realizando la labor. En general,
el permiso tendrá validez como máximo por un turno de trabajo…
 No se emitirá un “Permiso de Entrada a Espacio Confinado” si no se
ha confirmado la existencia de atmósfera segura, para lo cual se
considerarán los siguientes niveles:
 Oxígeno: Porcentaje en el aíre, entre 19 y 22.
 Polvos combustibles: Debajo del 10% del Límite Inferior de
Explosividad.
4
REFERENCIAS LEGALES

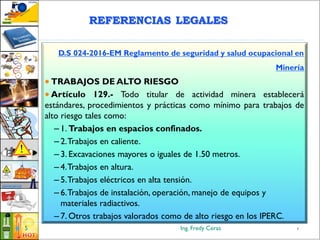

5. Ing. Fredy Ceras5
D.S 024-2016-EM Reglamento de seguridad y salud ocupacional en
Minería
 TRABAJOS DE ALTO RIESGO
 Artículo 129.- Todo titular de actividad minera establecerá
estándares, procedimientos y prácticas como mínimo para trabajos de
alto riesgo tales como:
– 1. Trabajos en espacios confinados.
– 2.Trabajos en caliente.
– 3. Excavaciones mayores o iguales de 1.50 metros.
– 4.Trabajos en altura.
– 5.Trabajos eléctricos en alta tensión.
– 6.Trabajos de instalación, operación, manejo de equipos y
materiales radiactivos.
– 7. Otros trabajos valorados como de alto riesgo en los IPERC.
5
REFERENCIAS LEGALES

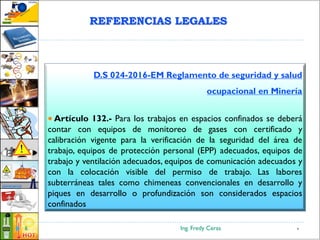

6. Ing. Fredy Ceras6
D.S 024-2016-EM Reglamento de seguridad y salud
ocupacional en Minería
 Artículo 132.- Para los trabajos en espacios confinados se deberá
contar con equipos de monitoreo de gases con certificado y
calibración vigente para la verificación de la seguridad del área de
trabajo, equipos de protección personal (EPP) adecuados, equipos de
trabajo y ventilación adecuados, equipos de comunicación adecuados y
con la colocación visible del permiso de trabajo. Las labores
subterráneas tales como chimeneas convencionales en desarrollo y
piques en desarrollo o profundización son considerados espacios
confinados
6
REFERENCIAS LEGALES

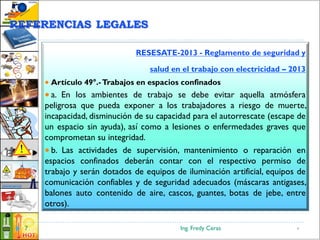

7. Ing. Fredy Ceras7
RESESATE-2013 - Reglamento de seguridad y
salud en el trabajo con electricidad – 2013
 Artículo 49°.-Trabajos en espacios confinados
 a. En los ambientes de trabajo se debe evitar aquella atmósfera
peligrosa que pueda exponer a los trabajadores a riesgo de muerte,
incapacidad, disminución de su capacidad para el autorrescate (escape de
un espacio sin ayuda), así como a lesiones o enfermedades graves que
comprometan su integridad.
 b. Las actividades de supervisión, mantenimiento o reparación en
espacios confinados deberán contar con el respectivo permiso de
trabajo y serán dotados de equipos de iluminación artificial, equipos de
comunicación confiables y de seguridad adecuados (máscaras antigases,
balones auto contenido de aire, cascos, guantes, botas de jebe, entre
otros).
7
REFERENCIAS LEGALES

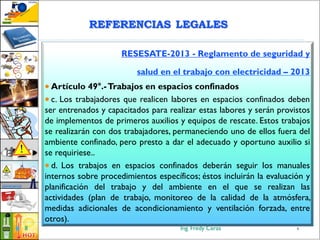

8. Ing. Fredy Ceras8
RESESATE-2013 - Reglamento de seguridad y
salud en el trabajo con electricidad – 2013
 Artículo 49°.-Trabajos en espacios confinados
 c. Los trabajadores que realicen labores en espacios confinados deben
ser entrenados y capacitados para realizar estas labores y serán provistos
de implementos de primeros auxilios y equipos de rescate. Estos trabajos
se realizarán con dos trabajadores, permaneciendo uno de ellos fuera del
ambiente confinado, pero presto a dar el adecuado y oportuno auxilio si
se requiriese..
 d. Los trabajos en espacios confinados deberán seguir los manuales
internos sobre procedimientos específicos; éstos incluirán la evaluación y
planificación del trabajo y del ambiente en el que se realizan las
actividades (plan de trabajo, monitoreo de la calidad de la atmósfera,
medidas adicionales de acondicionamiento y ventilación forzada, entre
otros).
8
REFERENCIAS LEGALES

9. DEFINICIONES
Ing. Fredy Ceras9
 Espacio confinado.- Es aquel lugar de
área reducida o espacio con abertura
limitada de entrada y salida constituido
por maquinaria, tanque, tolvas o labores
subterráneas; en el cual existe
condiciones de alto riesgo, como falta de
oxígeno, presencia de gases tóxicos u
otros similares
 que requieran Permiso Escrito de Trabajo
de Alto Riesgo (PETAR). D.S
024-2016

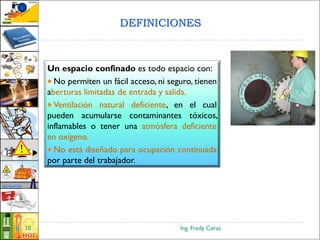

10. DEFINICIONES
Ing. Fredy Ceras10
Un espacio confinado es todo espacio con:
 No permiten un fácil acceso, ni seguro, tienen
aberturas limitadas de entrada y salida.
 Ventilación natural deficiente, en el cual
pueden acumularse contaminantes tóxicos,
inflamables o tener una atmósfera deficiente
en oxígeno.
 No está diseñado para ocupación continuada
por parte del trabajador.

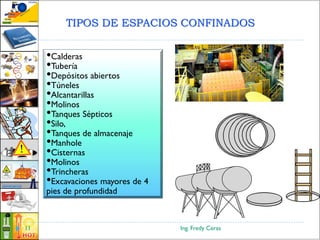

11. TIPOS DE ESPACIOS CONFINADOS
Ing. Fredy Ceras11
•Calderas
•Tubería
•Depósitos abiertos
•Túneles
•Alcantarillas
•Molinos
•Tanques Sépticos
•Silo,
•Tanques de almacenaje
•Manhole
•Cisternas
•Molinos
•Trincheras
•Excavaciones mayores de 4
pies de profundidad

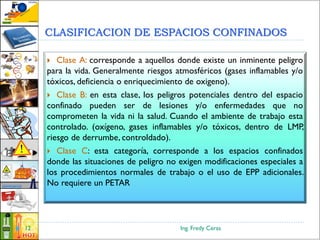

12. CLASIFICACION DE ESPACIOS CONFINADOS
Ing. Fredy Ceras12
 Clase A: corresponde a aquellos donde existe un inminente peligro
para la vida. Generalmente riesgos atmosféricos (gases inflamables y/o
tóxicos, deficiencia o enriquecimiento de oxigeno).
 Clase B: en esta clase, los peligros potenciales dentro del espacio
confinado pueden ser de lesiones y/o enfermedades que no
comprometen la vida ni la salud. Cuando el ambiente de trabajo esta
controlado. (oxígeno, gases inflamables y/o tóxicos, dentro de LMP,
riesgo de derrumbe, controldado).
 Clase C: esta categoría, corresponde a los espacios confinados
donde las situaciones de peligro no exigen modificaciones especiales a
los procedimientos normales de trabajo o el uso de EPP adicionales.
No requiere un PETAR

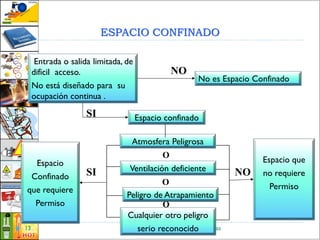

13. ESPACIO CONFINADO
Ing. Fredy Ceras13
Entrada o salida limitada, de
dificil acceso.
No está diseñado para su
ocupación continua .
NO
No es Espacio Confinado
Espacio
Confinado
que requiere
Permiso
Espacio que
no requiere
Permiso
Espacio confinado
Atmosfera Peligrosa
Ventilación deficiente
Peligro de Atrapamiento
Cualquier otro peligro
serio reconocido
SI
SI NO
O
O
O

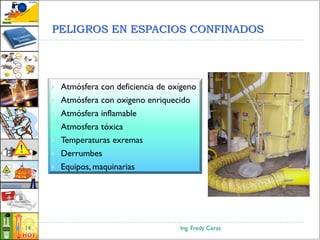

14. PELIGROS EN ESPACIOS CONFINADOS
Ing. Fredy Ceras14
 Atmósfera con deficiencia de oxígeno
 Atmósfera con oxigeno enriquecido
 Atmósfera inflamable
 Atmosfera tóxica
 Temperaturas exremas
 Derrumbes
 Equipos, maquinarias

15. RIESGOS EN ESPACIOS CONFINADOS
Ing. Fredy Ceras15
 Asfixia por deficiencia de O2
 Fatalidad por presencia de sustancias
toxicas sobre el LMP.
 Riesgo de explosión o incendio
 Intoxicación por inhalación
 Riesgos Físicos (calor, ruido, etc)
 Riesgos mecánicos (atrapamiento)
 Riesgos de caída de altura
 Riesgos por contacto eléctrico
directo o indirecto
 Sepultamiento

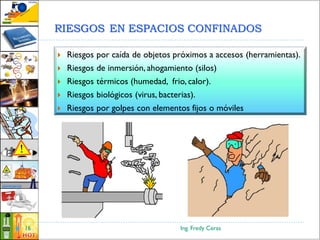

16. RIESGOS EN ESPACIOS CONFINADOS
Ing. Fredy Ceras16
 Riesgos por caída de objetos próximos a accesos (herramientas).
 Riesgos de inmersión, ahogamiento (silos)
 Riesgos térmicos (humedad, frio, calor).
 Riesgos biológicos (virus, bacterias).
 Riesgos por golpes con elementos fijos o móviles

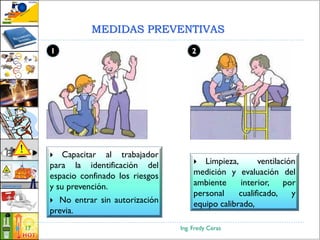

17. MEDIDAS PREVENTIVAS
Ing. Fredy Ceras17
 Capacitar al trabajador
para la identificación del
espacio confinado los riesgos
y su prevención.
 No entrar sin autorización
previa.
 Limpieza, ventilación
medición y evaluación del
ambiente interior, por
personal cualificado, y
equipo calibrado,
1 2

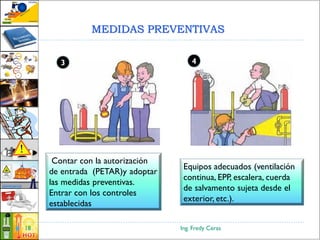

18. MEDIDAS PREVENTIVAS
Ing. Fredy Ceras18
Contar con la autorización
de entrada (PETAR)y adoptar
las medidas preventivas.
Entrar con los controles
establecidas
Equipos adecuados (ventilación
continua, EPP, escalera, cuerda
de salvamento sujeta desde el
exterior, etc.).
43

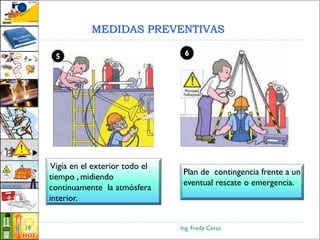

19. MEDIDAS PREVENTIVAS
Ing. Fredy Ceras19
Vigía en el exterior todo el
tiempo , midiendo
continuamente la atmósfera
interior.
Plan de contingencia frente a un
eventual rescate o emergencia.
65

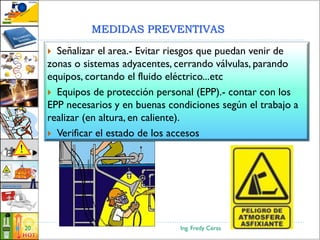

20. Ing. Fredy Ceras20
 Señalizar el area.- Evitar riesgos que puedan venir de
zonas o sistemas adyacentes, cerrando válvulas, parando
equipos, cortando el fluido eléctrico...etc
 Equipos de protección personal (EPP).- contar con los
EPP necesarios y en buenas condiciones según el trabajo a
realizar (en altura, en caliente).
 Verificar el estado de los accesos
MEDIDAS PREVENTIVAS

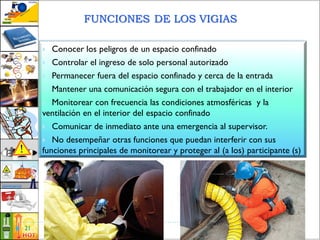

21. FUNCIONES DE LOS VIGIAS
Ing. Fredy Ceras21
 Conocer los peligros de un espacio confinado
 Controlar el ingreso de solo personal autorizado
 Permanecer fuera del espacio confinado y cerca de la entrada
 Mantener una comunicación segura con el trabajador en el interior
 Monitorear con frecuencia las condiciones atmosféricas y la
ventilación en el interior del espacio confinado
 Comunicar de inmediato ante una emergencia al supervisor.
 No desempeñar otras funciones que puedan interferir con sus
funciones principales de monitorear y proteger al (a los) participante (s)

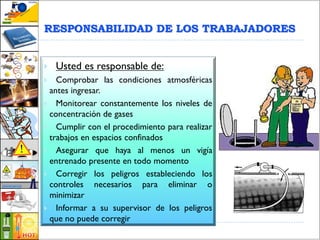

22.  Usted es responsable de:
 Comprobar las condiciones atmosféricas
antes ingresar.
 Monitorear constantemente los niveles de
concentración de gases
 Cumplir con el procedimiento para realizar
trabajos en espacios confinados
 Asegurar que haya al menos un vigía
entrenado presente en todo momento
 Corregir los peligros estableciendo los
controles necesarios para eliminar o
minimizar
 Informar a su supervisor de los peligros
que no puede corregir
RESPONSABILIDAD DE LOS TRABAJADORES

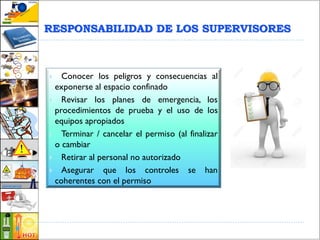

23.  Conocer los peligros y consecuencias al
exponerse al espacio confinado
 Revisar los planes de emergencia, los
procedimientos de prueba y el uso de los
equipos apropiados
 Terminar / cancelar el permiso (al finalizar
o cambiar
 Retirar al personal no autorizado
 Asegurar que los controles se han
coherentes con el permiso
RESPONSABILIDAD DE LOS SUPERVISORES

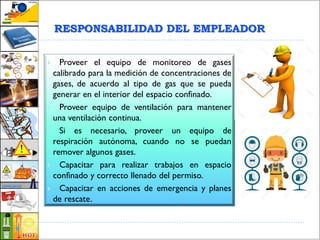

24. RESPONSABILIDAD DEL EMPLEADOR
 Proveer el equipo de monitoreo de gases
calibrado para la medición de concentraciones de
gases, de acuerdo al tipo de gas que se pueda
generar en el interior del espacio confinado.
 Proveer equipo de ventilación para mantener
una ventilación continua.
 Si es necesario, proveer un equipo de
respiración autónoma, cuando no se puedan
remover algunos gases.
 Capacitar para realizar trabajos en espacio
confinado y correcto llenado del permiso.
 Capacitar en acciones de emergencia y planes
de rescate.

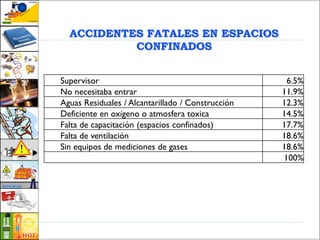

25. ACCIDENTES FATALES EN ESPACIOS
CONFINADOS
Supervisor 6.5%
No necesitaba entrar 11.9%
Aguas Residuales / Alcantarillado / Construcción 12.3%
Deficiente en oxígeno o atmosfera toxica 14.5%
Falta de capacitación (espacios confinados) 17.7%
Falta de ventilación 18.6%
Sin equipos de mediciones de gases 18.6%
100%

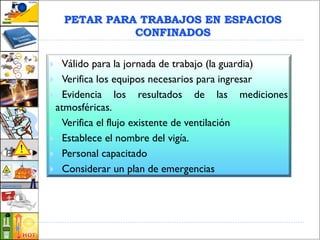

26. PETAR PARA TRABAJOS EN ESPACIOS
CONFINADOS
 Válido para la jornada de trabajo (la guardia)
 Verifica los equipos necesarios para ingresar
 Evidencia los resultados de las mediciones
atmosféricas.
 Verifica el flujo existente de ventilación
 Establece el nombre del vigía.
 Personal capacitado
 Considerar un plan de emergencias

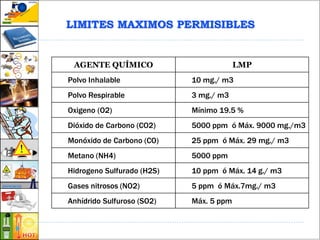

27. LIMITES MAXIMOS PERMISIBLES
AGENTE QUÍMICO LMP
Polvo Inhalable 10 mg./ m3
Polvo Respirable 3 mg./ m3
Oxigeno (O2) Mínimo 19.5 %
Dióxido de Carbono (CO2) 5000 ppm ó Máx. 9000 mg./m3
Monóxido de Carbono (CO) 25 ppm ó Máx. 29 mg./ m3
Metano (NH4) 5000 ppm
Hidrogeno Sulfurado (H2S) 10 ppm ó Máx. 14 g./ m3
Gases nitrosos (NO2) 5 ppm ó Máx.7mg./ m3
Anhídrido Sulfuroso (SO2) Máx. 5 ppm

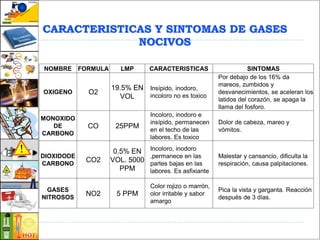

28. CARACTERISTICAS Y SINTOMAS DE GASES
NOCIVOS
NOMBRE FORMULA LMP CARACTERISTICAS SINTOMAS
OXIGENO O2
19.5% EN
VOL
Insípido, inodoro,
incoloro no es toxico
Por debajo de los 16% da
mareos, zumbidos y
desvanecimientos, se aceleran los
latidos del corazón, se apaga la
llama del fosforo.
MONOXIDO
DE
CARBONO
CO 25PPM
Incoloro, inodoro e
insípido, permanecen
en el techo de las
labores. Es toxico
Dolor de cabeza, mareo y
vómitos.
DIOXIDODE
CARBONO
CO2
0.5% EN
VOL. 5000
PPM
Incoloro, inodoro
,permanece en las
partes bajas en las
labores. Es asfixiante
Malestar y cansancio, dificulta la
respiración, causa palpitaciones.
GASES
NITROSOS
NO2 5 PPM
Color rojizo o marrón,
olor irritable y sabor
amargo
Pica la vista y garganta. Reacción
después de 3 días.
