1. Tractores
CAMINOS II

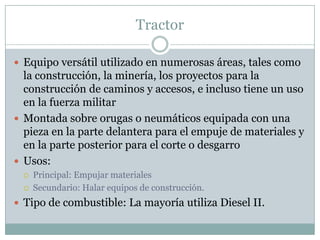

2. Tractor
 Equipo versátil utilizado en numerosas áreas, tales como
la construcción, la minería, los proyectos para la
construcción de caminos y accesos, e incluso tiene un uso
en la fuerza militar
 Montada sobre orugas o neumáticos equipada con una
pieza en la parte delantera para el empuje de materiales y
en la parte posterior para el corte o desgarro
 Usos:
 Principal: Empujar materiales
 Secundario: Halar equipos de construcción.
 Tipo de combustible: La mayoría utiliza Diesel II.

3. Tractor
 Se usa preferentemente en aquellos lugares que presentan
condiciones de trabajo difíciles tales como pendientes fuertes y
terreno con poca capacidad de soporte y en cortas distancias.
 Debe tener también algún tipo de blindaje en su parte inferior para
evitar daños en el cárter o radiador dadas las condiciones de
trabajo.
 Los trabajos que se pueden efectuar son los siguientes:
 Roturación
 Destronque.
 Empuje de tierra
 Nivelación.
 Perfilado
 Excavación en línea recta.
 Extendido de capas
 Construcción de terraplenes

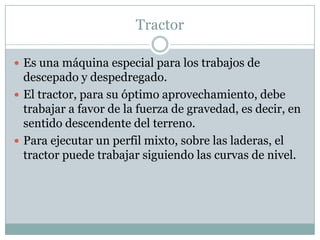

4. Tractor
 Es una máquina especial para los trabajos de
descepado y despedregado.
 El tractor, para su óptimo aprovechamiento, debe
trabajar a favor de la fuerza de gravedad, es decir, en
sentido descendente del terreno.
 Para ejecutar un perfil mixto, sobre las laderas, el
tractor puede trabajar siguiendo las curvas de nivel.

5. Tractor
 Tipos:
 Neumáticos
 Oruga

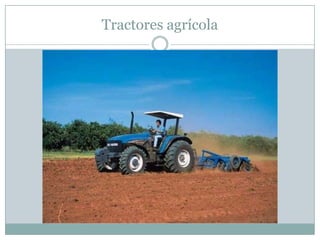

6. Tractores agrícola

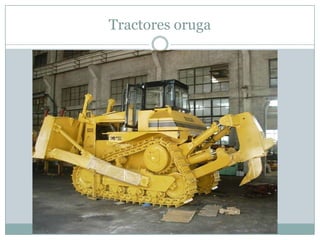

7. Tractores oruga

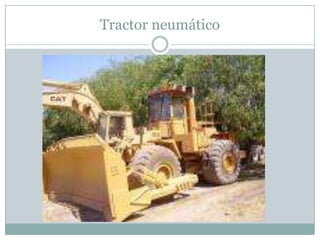

8. Tractor neumático

9. Tractor Neumático
 Trabajan mejor sobre superficies de grava o tierra
común y de roca que ya se encuentran niveladas.
 Uso en superficies donde el sistema de oruga
malograría el acabado.
 No son apropiados para trabajar en fango, arenas o
superficies resbalosas de barro.
 Presentan mayor rapidez de traslado con respecto al
sistema de oruga.

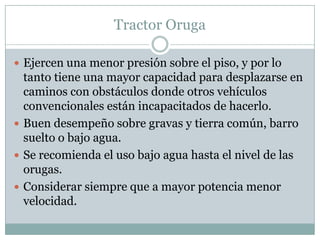

10. Tractor Oruga
 Ejercen una menor presión sobre el piso, y por lo
tanto tiene una mayor capacidad para desplazarse en
caminos con obstáculos donde otros vehículos
convencionales están incapacitados de hacerlo.
 Buen desempeño sobre gravas y tierra común, barro
suelto o bajo agua.
 Se recomienda el uso bajo agua hasta el nivel de las
orugas.
 Considerar siempre que a mayor potencia menor
velocidad.

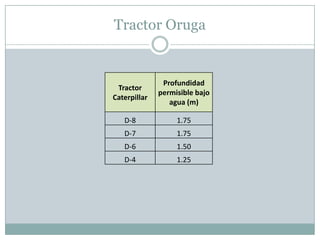

11. Tractor Oruga
Profundidad
Tractor
permisible bajo
Caterpillar
agua (m)
D-8 1.75
D-7 1.75
D-6 1.50
D-4 1.25

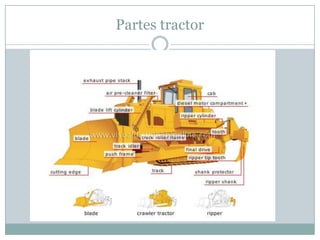

12. Partes tractor

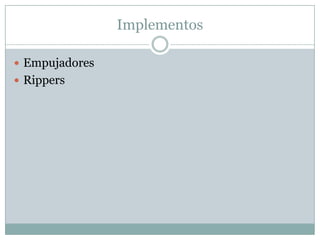

13. Implementos
 Empujadores
 Rippers

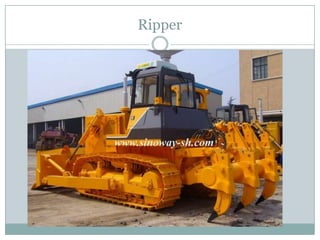

14. Ripper

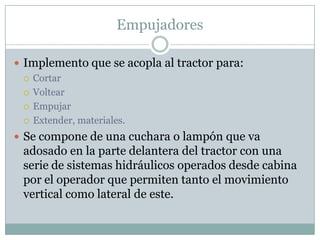

15. Empujadores
 Implemento que se acopla al tractor para:
 Cortar
 Voltear
 Empujar
 Extender, materiales.
 Se compone de una cuchara o lampón que va
adosado en la parte delantera del tractor con una
serie de sistemas hidráulicos operados desde cabina
por el operador que permiten tanto el movimiento
vertical como lateral de este.

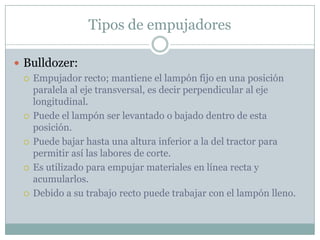

16. Tipos de empujadores
 Bulldozer:
 Empujador recto; mantiene el lampón fijo en una posición
paralela al eje transversal, es decir perpendicular al eje
longitudinal.
 Puede el lampón ser levantado o bajado dentro de esta
posición.
 Puede bajar hasta una altura inferior a la del tractor para
permitir así las labores de corte.
 Es utilizado para empujar materiales en línea recta y
acumularlos.
 Debido a su trabajo recto puede trabajar con el lampón lleno.

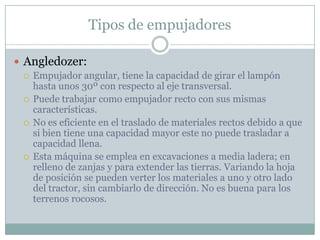

17. Tipos de empujadores
 Angledozer:
 Empujador angular, tiene la capacidad de girar el lampón
hasta unos 30º con respecto al eje transversal.
 Puede trabajar como empujador recto con sus mismas
características.
 No es eficiente en el traslado de materiales rectos debido a que
si bien tiene una capacidad mayor este no puede trasladar a
capacidad llena.
 Esta máquina se emplea en excavaciones a media ladera; en
relleno de zanjas y para extender las tierras. Variando la hoja
de posición se pueden verter los materiales a uno y otro lado
del tractor, sin cambiarlo de dirección. No es buena para los
terrenos rocosos.

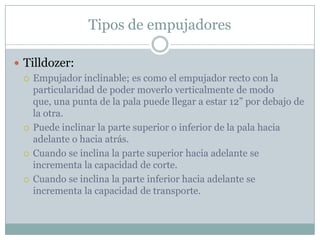

18. Tipos de empujadores
 Tilldozer:
 Empujador inclinable; es como el empujador recto con la
particularidad de poder moverlo verticalmente de modo
que, una punta de la pala puede llegar a estar 12” por debajo de
la otra.
 Puede inclinar la parte superior o inferior de la pala hacia
adelante o hacia atrás.
 Cuando se inclina la parte superior hacia adelante se
incrementa la capacidad de corte.
 Cuando se inclina la parte inferior hacia adelante se
incrementa la capacidad de transporte.

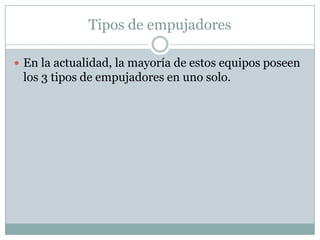

19. Tipos de empujadores
 En la actualidad, la mayoría de estos equipos poseen
los 3 tipos de empujadores en uno solo.

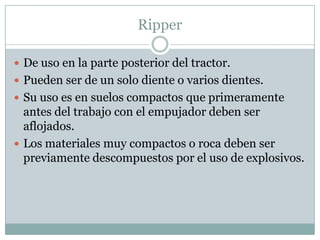

20. Ripper
 De uso en la parte posterior del tractor.
 Pueden ser de un solo diente o varios dientes.
 Su uso es en suelos compactos que primeramente
antes del trabajo con el empujador deben ser
aflojados.
 Los materiales muy compactos o roca deben ser
previamente descompuestos por el uso de explosivos.

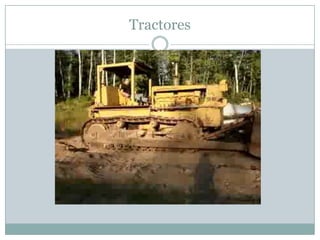

21. Tractores

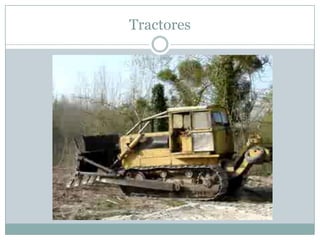

22. Tractores

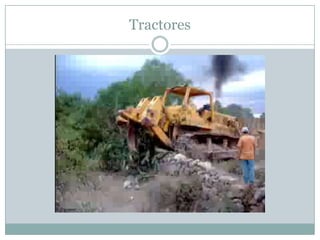

23. Tractores

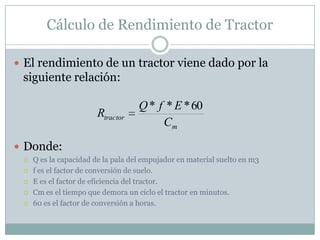

24. Cálculo de Rendimiento de Tractor
 El rendimiento de un tractor viene dado por la
siguiente relación:
Q * f * E * 60
Rtractor
Cm
 Donde:
 Q es la capacidad de la pala del empujador en material suelto en m3
 f es el factor de conversión de suelo.
 E es el factor de eficiencia del tractor.
 Cm es el tiempo que demora un ciclo el tractor en minutos.
 60 es el factor de conversión a horas.

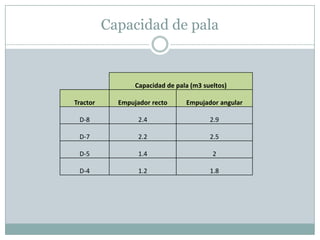

25. Capacidad de pala
Capacidad de pala (m3 sueltos)
Tractor Empujador recto Empujador angular
D-8 2.4 2.9
D-7 2.2 2.5
D-5 1.4 2
D-4 1.2 1.8

26. Factor de conversión de suelo
Convertido a
En estado Suelto
Compactado m3
Clase de material Estado actual natural m3 m3
Natural 1.00 1.11 0.95
Arenas Suelto 0.90 1.00 0.86
Compactado 1.05 1.17 1.00
Natural 1.00 1.25 0.90
Tierra común Suelto 0.80 1.00 0.72
Compactado 1.11 1.39 1.00
Natural 1.00 1.43 0.90
Arcilla Suelto 0.70 1.00 0.63
Compactado 1.11 1.59 1.00

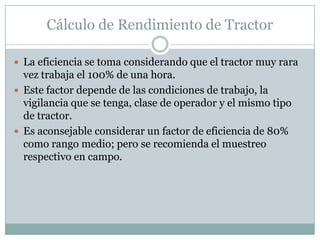

27. Cálculo de Rendimiento de Tractor
 La eficiencia se toma considerando que el tractor muy rara
vez trabaja el 100% de una hora.
 Este factor depende de las condiciones de trabajo, la
vigilancia que se tenga, clase de operador y el mismo tipo
de tractor.
 Es aconsejable considerar un factor de eficiencia de 80%
como rango medio; pero se recomienda el muestreo
respectivo en campo.

28. Cálculo de Rendimiento de Tractor
 El valor Cm es la duración del ciclo de trabajo en minutos.
 Este ciclo está compuesto por:
 Tiempo fijo: Es el tiempo requerido para operar la maquina en sus
respectivas marchas y operaciones; es decir no dependen de la distancia
de transporte; varían según el tipo de operador y la calidad de la
máquina.
Se puede adoptar como 10 segundos como tiempo fijo promedio.
 Tiempo variable: Son los tiempos necesarios para
cortar, empujar, dejar el material y retornar al banco. Pueden estimarse
en base a la velocidad del tractor cargado y descargado.
Estas velocidades dependen del tipo de tractor; se puede considerar
como velocidades medias:
 Cargado: 2.4 km/h
 Descargado: 4 km/h
