3. TRACTORES
Un tractor es una unidad de potencia de tracción que tiene una cuchilla al frente de
la máquina. Están diseñados para proporcionar potencia de tracción al trabajo de la
barra de tiro. Los tractores pueden estar montados tanto sobre orugas o cadenas
como sobre ruedas. Para ser consistentes con su propósito, como una unidad que
trabaja con la barra de tiro, tienen su centro de gravedad muy bajo. Este es un
requisito para que sea una máquina efectiva. Cuanto mayor sea la diferencia entre el
eje de aplicación de la fuerza de transmisión de la máquina y la el eje de la fuerza de
resistencia menor será la eficiencia en el uso de la potencia desarrollada.
Los tractores se usan para empujar material, limpiar terreno, romper roca, ayudar a
las traíllas en la carga y empujar otros elementos de equipo de construcción. Pueden
estar equipados además con un winche posterior o un ripper. Para desplazamientos de
grandes distancias entre proyectos o dentro de un proyecto, el tractor debe ser
transportado por otro equipo. Moverlos con su propia potencia aún a velocidades muy
bajas incrementa el uso de la tracción disminuyendo la vida útil de la máquina.

4. TRACTORES
Los tractores de orugas son en realidad máquinas de tracción. Tienen una cadena
continua que se mueve en un plano horizontal a través de unos rodillos fijos. En un
determinado cambio del motor, las orugas pasan sobre un disco fijo montado
verticalmente. Cuando el disco gira, da fuerza a la oruga a avanzar o regresar,
impartiendo movimiento al tractor. En el frente de la máquina, la tracción pasa sobre
un disco similar montado verticalmente que está conectado con un elemento de
tensión ajustable. El disco mantiene la tensión adecuada en la cadena y le permite
absorber fuertes golpes. Los pasos están hechos de acero especial diseñado para
resistir el uso y la abrasión. Algunas compañías ofrecen actualmente orugas con
pasos de acero cubiertos con caucho.

5. TRACTORES
Algunas veces, los usuarios incrementan el peso de las llantas de los tractores de
ruedas para superar las limitaciones de potencia y tracción. Se recomienda una
mezcla de cloruro de calcio y agua como balastro. Debe tenerse especial cuidado
para asegurar que el nuevo peso se distribuya de manera equilibrada entre todas las
llantas de dirección.
En el caso de tractores con neumáticos, las llantas más anchas proporcionan una
mayor área de contacto e incrementan la flotación. Debe recordarse, sin embargo,
que las cartas de desempeño se basan en un equipo estándar, incluyendo las llantas.
Unas llantas más grandes reducirán el desarrollo del empuje.
Tanto los tractores de orugas como los de llantas están tipificados por potencia de
giro de los discos y el peso. Normalmente el peso se considera de operación, es decir,
incluye lubricantes, refrigerantes, un tanque de combustible lleno, una cuchilla, el
fluido hidráulico, cabinas de protección estándar y el operador. El peso del tractor
es importante en muchos proyectos porque el máximo esfuerzo de tracción que una
unidad puede proporcionar está limitada por el producto del peso por el coeficiente
de tracción entre la unidad y la superficie del terreno, independientemente de la
potencia que tenga el equipo.

6. TRACTORES
Para movilizar la mayoría de los tractores usan motores de combustión interna,
siendo los más comunes los de diesel. Los motores de gasolina se usan en unidades
más pequeñas. Algunos tractores diseñados para el trabajo en túneles usan energía
eléctrica o aire como sistema de propulsión para evitar los gases de combustión.
Un tractor o dozer es una unidad de tracción provista de una cuchilla en la parte
frontal. Esta cuchilla se usa para empujar, cortar y nivelar o esparcir material hacia
delante del tractor. Los tractores son las máquinas de movimiento de tierras más
eficientes y versátiles. Se usan generalmente para iniciar la limpieza del terreno, el
corte y la nivelación de la subrasante y en la producción de los agregados en las
canteras de material. Las operaciones específicas son:
• Empuje de tierra y roca en distancias cortas, hasta 91 m., en el caso
De tractores grandes.
• Esparcido de rellenos de tierra y roca.
Relleno de trochas.
• Abertura de caminos a través de montañas o en terrenos rocosos.
• Limpieza de terreno de maleza, raíces, etc.
• Limpieza de superficies en canteras o zonas de préstamo.

7. TRACTORES
En cada uno de estos trabajos la gran diferencia la hacen las cuchillas.
son elementos en forma de placa que tiene unos bordes cortantes. Están conectadas
al tractor a través de brazos hidráulicos. Tienen distintos diseños y formas. Además,
la forma de movimiento de las cuchillas también define algunos nombres como el
bulldozer, tiltdozer, angledozer, etc.
Un tractor no tiene una capacidad volumétrica determinada. No hay ningún
contenedor o tolva; en su lugar, la cantidad de material que el tractor mueve
depende de la cantidad que queda en frente de la cuchilla durante el avance. Los
factores que controlan las tasas de producción son tres: (1) el tipo y condiciones de
material, (2) el tipo de cuchilla y (3) el tiempo del ciclo.
El tipo y las condiciones de material que se manipula afecta la forma de la masa que
se empuja delante de la cuchilla. Los materiales cohesivos (arcillas) se acomodarán
como una bola. Los materiales que tienen una calidad densa o que tienen un alto
contenido de mica rodará sobre el terreno y se colmarán. Los materiales sin cohesión
(arenas) se conocen como materiales muertos porque no muestran propiedades de
esponjamiento .

8. TRACTORES
Forma de acomodo de los materiales frente a la cuchilla de un tractor
Tipo de cuchilla
Existen en general tres tipos de cuchillas para las actividades de empuje
de material: recta (S), universal (U) y semiuniversal (SU), además la tipo
cojín (C), usada para actividades de empuje de otros equipos. Cada una de
ellas, por su forma específica, logra acomodar el material frente a ella de
una determinada manera, de modo que un mismo tractor puede tener
rendimientos diferentes según el tipo de cuchilla usado.

9. TRACTORES
UNIVERSAL SEMIUNIVERSAL RECTA
Las cuchillas rectas (S) llevan el material en frente de la cuchilla, mientras que las
cuchillas universales (U) y semiuniversales (SU) controlan el material que se
desparrama lateralmente dentro de la cuchilla. Como las cuchillas U y SU fuerzan al
material a moverse hacia el centro, hay un mayor grado de esponjamiento y la
cantidad de material suelto será mayor que en las cuchillas rectas. Pero la relación
de esta diferencia no es la misma cuando se considera volumen en banco. Esto se
debe a que el factor de conversión de volumen suelto a volumen en banco para las
cuchillas de tipo universal (U) no es el mismo que el de las cuchillas rectas (S). El
efecto envolvente de las cuchillas U o SU produce esta diferencia.

10. TRACTORES
Actividades de limpieza de terreno
La limpieza de terreno consiste en el retiro de árboles, maleza y vegetación en la
zona del camino porque su efecto en la estructura del pavimento es funesta por su
degradación en el tiempo o la generación de asentamientos no deseados. Esto ocurre
con frecuencia cuando se abre un nuevo trazo. Existen cuchillas especiales para
limpieza de terreno, pero pueden usarse cualquiera de las anteriormente
mencionadas.
Excavación en roca
La excavación de roca normalmente se realiza usando explosivos. Algunas veces, por
la magnitud del trabajo y las condiciones de la roca es posible realizar la excavación
con un accesorio llamado ripper o desgarrador, que consiste en unas uñas colocadas
en la parte posterior del tractor, que penetran el suelo y son jaladas por el equipo,
aflojando el material. Puede trabajar en roca, terreno duro de excavar o pavimentos
antiguos. Por lo general se prefieren los tractores de orugas, por la gran fuerza de
tiro que necesita este trabajo.

11. TRACTORES
ripper o desgarrador

12. TRACTORES
TIPOS DE TRACTORES DE ORUGA
Se denomina topadora, excavadora o dozer a una máquina utilizada en construcción
para el movimiento de tierras. La hoja es de chapa de acero reforzada con nervios.
Existen tres tipos:
BULLDOZER: cuya hoja de empuje frontal está fija al chasis del tractor mediante
unos largueros y unos cilindros hidráulicos, quedando esta perpendicular al
movimiento de la máquina. Los movimientos de la hoja son por tanto de tilt
(inclinación lateral) y pitch (inclinación con respecto al eje vertical).
ANGLEDOZER: cuya hoja es más larga y baja y al no quedar fijada al chasis posee
un movimiento extra con lo que se puede colocar la hoja en ángulo con respecto a la
dirección de movimiento de trabajo.
TILTDOZER: La hoja de esta explanadora se puede girar alrededor de un eje
longitudinal del tractor y girar, tumbándola, alrededor de un eje horizontal, normal al
eje del motor. Si se gira echando la parte superior hacia atrás aumenta la capacidad
de corte, si se gira hacia delante, disminuye la capacidad de arrastre. Es el tractor
que más usos permite con el movimiento de su hoja.

13. MODELOS Y MARCAS
MARCA CATERPILLAR
TRACTORES ORUGAS - CHICAS
Peso en orden Capacidades
Modelo Motor
de trabajo de la hoja
D3G Cat 3046 7.351 kg 1.44 m3
D4G Cat 3046 7.855 kg 1.92 m3
D5G - Cat 3046
8.919 kg 2.19 m3
XL T
D5G - Cat 3046
9.260 kg 2.34 m3
LGP T

14. TRACTORES ORUGAS – MEDIANAS
Peso en orden de Capacidades de la
Modelo Motor
trabajo hoja
Cat 3126B
D5N 12.738 kg 2.6 m3
DITAAC
Cat 3126B de 3.16 m3 a 4.28
D6N 15.586 kg
DITAAC m3
Cat 3126B de 3.16 m3 a 4.28
D6N FA 17.288 kg
DITAAC m3
D6R Series Cat C9 de 3.18 m3 a 5.68
18.322 kg
II ACERTTM m3
D6R Series Cat C9 de 3.18 m3 a 5.68
18.669 kg
III ACERTTM m3
D7R Series de 3.89 m3 a 8.34
Cat 3176C 25.304 kg
II m3

15. TRACTORES ORUGAS - GRANDES
Potencia en el Peso en orden
Modelo Motor
volante de trabajo
580 hp / 433
D10T Cat 3508B 65.760 kg
kW
850 hp / 634
D11R Cat 3508B 104.372 kg
kW
850 hp / 634
D11R CD Cat 3508B 112.763 kg
kW
310 hp / 231
D8T Cat 3508B 38.488 kg
kW
410 hp / 306
D9T Cat 3508B 47.900 kg
kW

16. TRACTORES
TRACTOR ORUGA CATERPILLAR D3G
TRACTOR ORUGA CATERPILLAR D4G
TRACTOR ORUGA CATERPILLAR D5G-XL

17. TRACTOR ORUGA CATERPILLAR D6R SERIE II
Diseñada para trabajar en aplicaciones exigentes, la D6R Serie II es productiva en una variedad
de aplicaciones.
Mantiene los materiales en movimiento con la fiabilidad y bajos costos de operación que usted
espera de las máquinas Caterpillar.

18. TRACTOR ORUGA CATERPILLAR D7R SERIE II
Diseñados para trabajos exigentes. La topadora D7R Serie II está diseñada para ser
productiva en una variedad de aplicaciones.
Mantiene el material moviéndose con la fiabilidad y los bajos costos de operación que
espera de las máquinas Cat.

19. TRACTOR ORUGA CATERPILLAR D10T
El resistente motor C27 de fácil de servicio de Caterpillar con tecnología esta
controlado electrónicamente.
Dispone de turbocompresores dobles y posenfriamiento de aire a aire que
proporciona una alta potencia a la vez que mantiene frías las temperaturas de
escape.

20. TRACTOR ORUGA CATERPILLAR D9T
Diseñada para trabajos exigentes.
La construcción duradera D9T está bien adaptada para condiciones de trabajo difíciles.
Combinada con el motor C18 para el rendimiento superior, economía de combustible y
cumplimiento de objetivos de emisiones con la ayuda de Tecnología ACERT, mantiene
el material en movimiento con la fiabilidad y los bajos costos de operación que usted
espera de los tractores CAT.
.

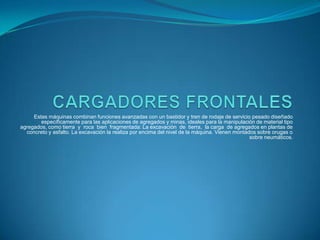

21. Estas máquinas combinan funciones avanzadas con un bastidor y tren de rodaje de servicio pesado diseñado
específicamente para las aplicaciones de agregados y minas, ideales para la manipulación de material tipo
agregados, como tierra y roca bien fragmentada: La excavación de tierra, la carga de agregados en plantas de
concreto y asfalto. La excavación la realiza por encima del nivel de la máquina. Vienen montados sobre orugas o
sobre neumáticos.

22. CARGADORES FRONTALES CON RUEDAS - EQUIPOS CHICOS
Potencia neta: 129 hp / 96 kW - 149 hp / 111 kW
Peso en trabajo: 10 850 kg - 13 029 kg
CARGADORES FRONTALES CON RUEDAS - EQUIPOS INTERMEDIOS
Potencia neta: 134 hp / 180 kW - 318 hp / 237 kW
Peso en trabajo: 13 452 kg - 31 370 kg
CARGADORES FRONTALES CON RUEDAS – EQUIPOS GRANDES
Potencia neta: 501 hp / 373 kW - 1577 hp / 1176 kW
Peso en trabajo: 49 546 kg - 195 434 kg

23. CARGADORA
FRONTAL JOHN
DEERE 844J
Motor John Deere 6125H - 380
HP
Peso operacional 30990 kg
6 cilindros
Transmisión Automática -
Powershift
Capacidad tanque de
combustible: 511 litros

24. FRONTAL CAT
950G
CARGADORA
FRONTAL CAT
950G
CARGADORA
FRONTAL CAT
950G
Capacidad del balde 4.00 m3
Peso en orden de trabajo 19 407
kg
Velocidad de desplazamiento
37.0 km / hora
Capacidad 295 litros

25. FRONTAL VOLVO
L220F
CARGADOR
FRONTAL VOLVO
L220F
CARGADOR
FRONTAL VOLVO
L220F
L220F Especificaciones
Motor Volvo D12D LB E3
Capacidad de la cuchara, m3 4,5–14,0
Garras para troncos, m2 1,7–4,0
Peso operativo, t 31,0-35,0

26. CARGADORES
CON ORUGA CAT
953 C
El 953C funciona bien en una amplia gama de aplicaciones. Las operaciones de excavación, desmonte,
eliminación de la sobrecapa, perfilado del paisaje, nivelación, empuje, relleno, excavación de bancos
duros, transporte de material y carga de camiones pueden lograrse con una sola máquina. Su
funcionamiento es fiable y duradero.
Peso en orden de trabajo 15.145 kg
Capacidad - Uso general 1.85 m3

27. A través de su retroexcavadora de alto desempeño y de gran variedad de
acoplados, desarrolla con mucha facilidad las operaciones de los más diversos
tipos: desmonte de yacimientos, limpieza, ejecución de surcos, canales,
drenajes y otros.
Está muy bien calificada para las tareas en obras de saneamiento, donde el
mismo equipamiento que excava debe asentar las tuberías
En la agricultura, ella también posee amplia aplicación principalmente, en la
cosecha de arroz irrigado, donde además de ejecutar canales de irrigación y
drenaje con excelente desempeño, se hace aún más versátil por gastar poco
tiempo con desplazamientos. Solamente con el uso de tracción en las 4 ruedas
es posible transitar en terrenos de baja adherencia, como es el caso de los
residuos de paja y de algunos tipos de llanuras.

28. RETROEXCAVADO
RA JOHN
DEERE310J
Motor John Deere 4045D - 72 HP
Peso de trabajo 6258 kg
Profundidad de excavación de 4.34 metros
Fuerza de desprendimiento de la cargadora de 38.3 kN
Capacidad de levante de la cargadora de 2792 kg
Tipo de ventilación: aspiración

29. RETROEXCAVADO
RA VOLVO BL 60
Motor Volvo D4D
Velocidad máxima 38,8 km/h (24,1 mph)
Fuerza de arranque de la cuchara 44 kN (9891 lbf)
Profundidad de excavación SAE*** 4406-5469 mm (14'5"-17'11")
Fuerza de excavación de la cuchara 53 kN (11915 lbf)
Peso operativo 8157 kg (17983 lb)

30. En el mercado existen diferentes tipos de tractores, Volvo, Kawasaki, Komatsu, Daewoo, etc.
Cada marca posee sus propias características, es importante saber elegir la maquina
adecuada para las diferentes condiciones de trabajo.
Es importante tener en cuenta las operaciones de seguridad, reconocer el peligro que pueda
existir en acción y lo que nosotros podemos aportar, referente a algún dispositivo conocido
para contrarrestar el peligro.
Asimismo los medios de transporte de las maquinarias .

31. TRANSPORTE DE MAQUINARIA PESADA
Para movilizar maquinaria pesada se usa los camiones tracto
enganchados a una cama baja.

32. FOTOS DE VISITAS A OBRA
EXCAVADORA MARCA KOMATSU OBRA DE LA RETROEXVACADORA JOHN DEERE OBRA DE
AV. VENEZUELA SANEAMIENTO EN SAN MARTIN DE PORRAS
