Este documento describe los equipos de acarreo LHD (Load, Haul, Dump) y dumpers utilizados para mover mineral y desmonte en minas subterráneas. Explica que los LHD cumplen la función de cargar, transportar y descargar materiales. Detalla los tipos, partes y dimensiones principales de los LHD, así como su capacidad de carga en función del tamaño de la cuchara.

1. INSTITUTO DE EDUCCIÓN
SUPERIOR TECNOLOGICO PÚBLECO
ESPINAR

2. INTRODUCCION
En la explotación
de una mina
subterránea es muy
importante el uso de
equipos de acarreo
(LHDs y DUMPERS)
ya que cumplen la
función de mover el
mineral o desmonte
producido por
Una voladura
controlada.

3.  Equipo de bajo perfil diseñado para realizar
trabajos en minas subterráneas o en zonas
confinadas, levanta y transporta carga pesada en
distancias cortas.
 TIPOS DE SCOOPTRAM:
 Diesel.(Sistema de potencia)
 Eléctrico.(Sistema de potencia, Sistema hidrostático).
 Batería.

4. ¿QUÉ ES UN LHD?
L.- (Load): Cargar
H.- (Haul): Transportar
D.- (Dump): Descargar
L:CARGA
H:TRAMSPORTAR
D:DESCARGAR

5. PARTES PRINCIPALES DEL SCOOPTRAMS
A:Bastidor
B:Neumático
delantero izquierdo
C. Luces delanteras
D:Cucharón y
varillaje
E:Neumático
delantero derecho
F:Cilindro de la
dirección
G:Botella del lava
parabr
H:Tanque hidráulico
I:Traba del bastidor
de ldirección
J:Neumático trasero
derecho

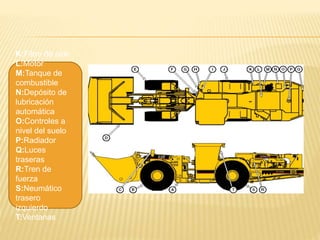

6. K:Filtro de aire
L:Motor
M:Tanque de
combustible
N:Depósito de
lubricación
automática
O:Controles a
nivel del suelo
P:Radiador
Q:Luces
traseras
R:Tren de
fuerza
S:Neumático
trasero
izquierdo
T:Ventanas

7. DIMENCIONES DEL SCOOPTRAMS

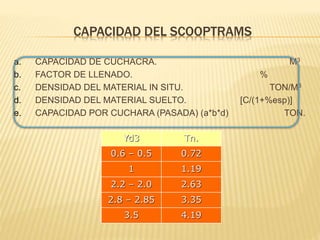

8. CAPACIDAD DEL SCOOPTRAMS
a. CAPACIDAD DE CUCHACRA. M3
b. FACTOR DE LLENADO. %
c. DENSIDAD DEL MATERIAL IN SITU. TON/M3
d. DENSIDAD DEL MATERIAL SUELTO. [C/(1+%esp)]
e. CAPACIDAD POR CUCHARA (PASADA) (a*b*d) TON.
Yd3 Tn.
0.6 – 0.5 0.72
1 1.19
2.2 – 2.0 2.63
2.8 – 2.85 3.35
3.5 4.19

9. DIMENSIONES DEL SCOOPTRAM
Capacidad
de
cuchara
1 Yd3 2.2 Yd3 2.8 Yd3 3.5 Yd3
Longitud 6.00 7.4 7.80 9.0
Ancho 1.24 1.65 1.73 1.9
Altura 1.95 2.05 2.20 2.1
