2-COMPONENTES TVT

DESCRIPCIÓN DE COMPONENTES Y
CARACTERÍSTICAS TÉCNICAS
José María Alba Carrascosa ® 2015-20161

2

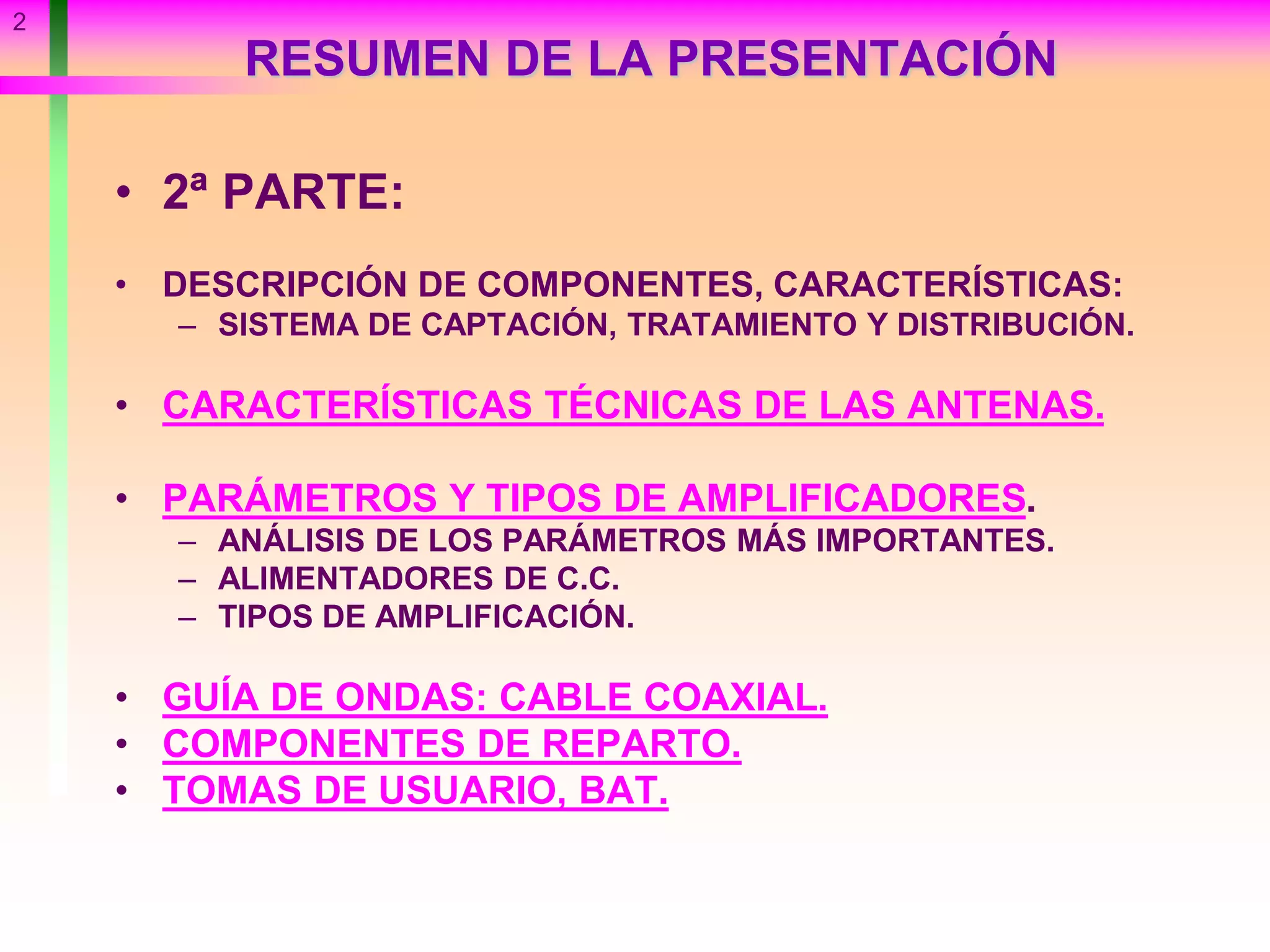

RESUMEN DE LA PRESENTACIÓN
• 2ª PARTE:
• DESCRIPCIÓN DE COMPONENTES, CARACTERÍSTICAS:
– SISTEMA DE CAPTACIÓN, TRATAMIENTO Y DISTRIBUCIÓN.
• CARACTERÍSTICAS TÉCNICAS DE LAS ANTENAS.
• PARÁMETROS Y TIPOS DE AMPLIFICADORES.
– ANÁLISIS DE LOS PARÁMETROS MÁS IMPORTANTES.
– ALIMENTADORES DE C.C.

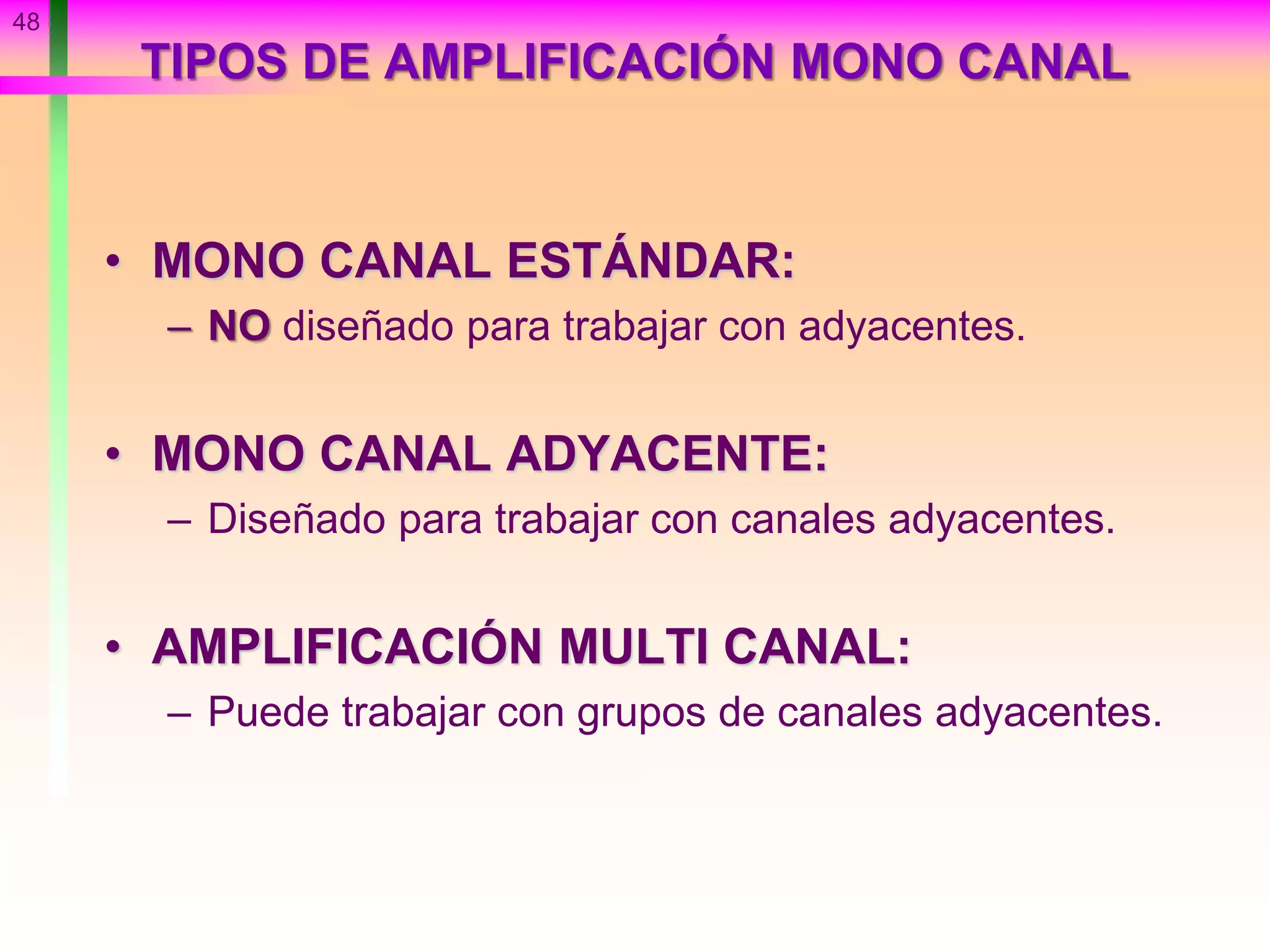

– TIPOS DE AMPLIFICACIÓN.

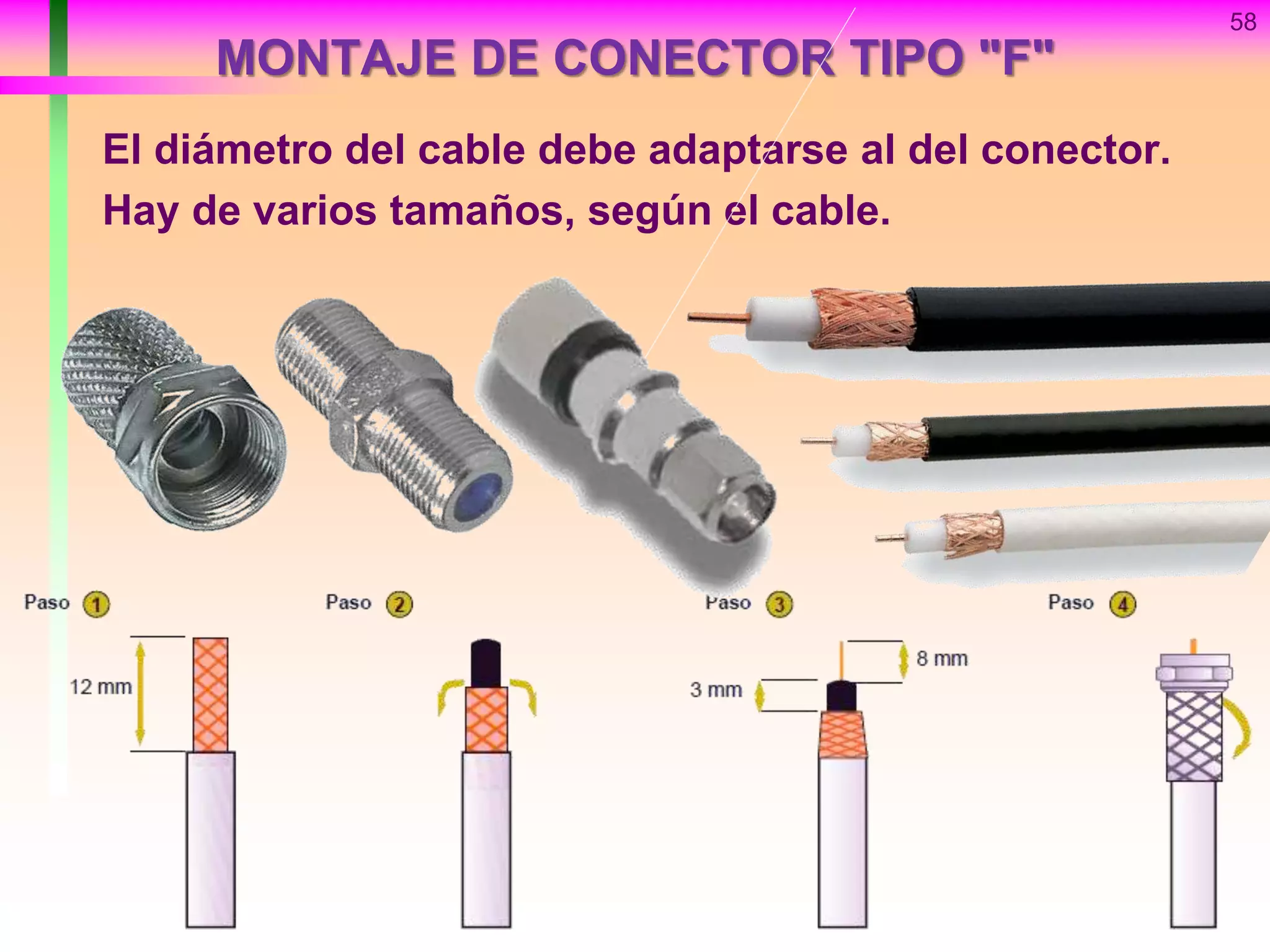

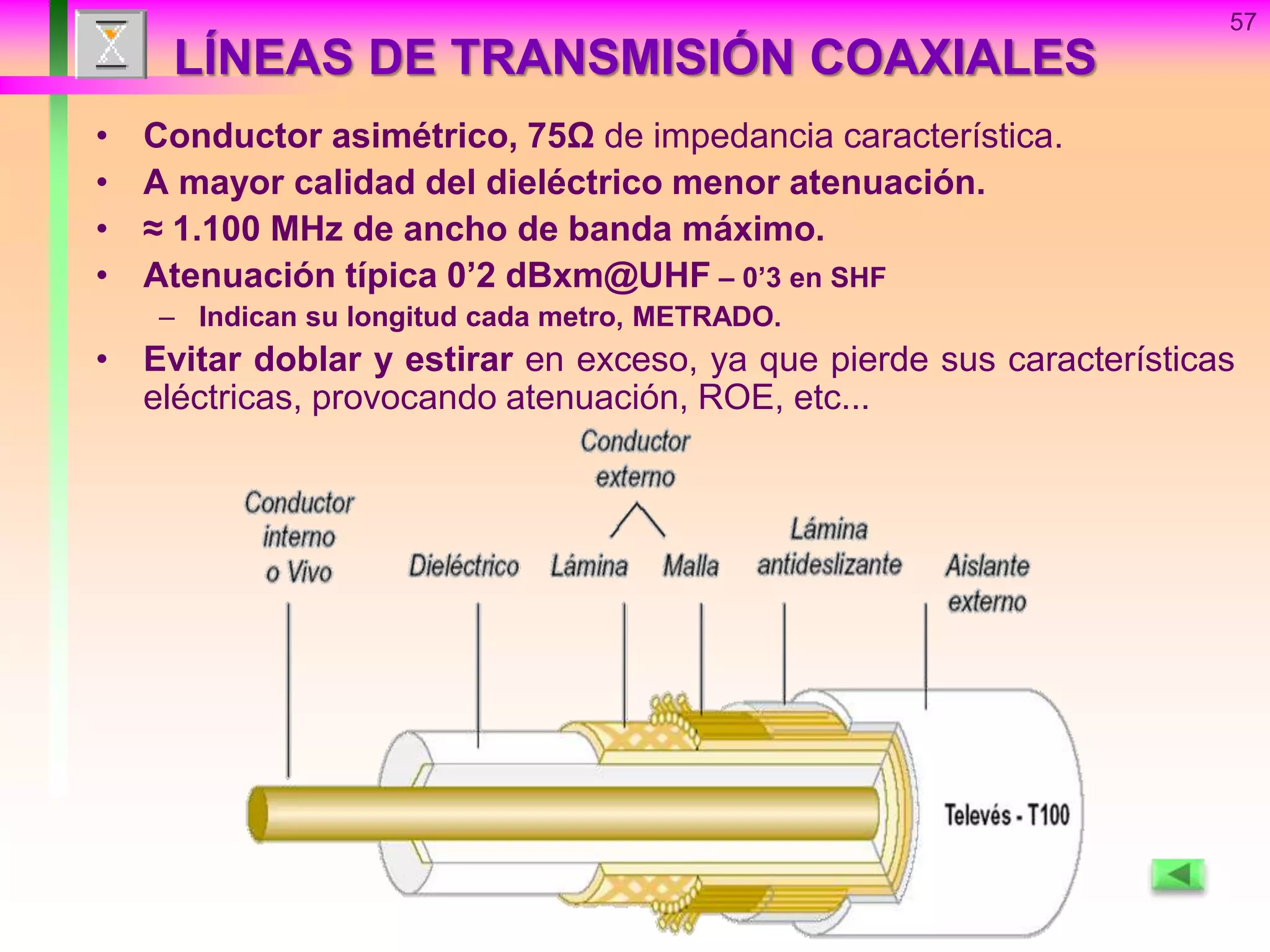

• GUÍA DE ONDAS: CABLE COAXIAL.

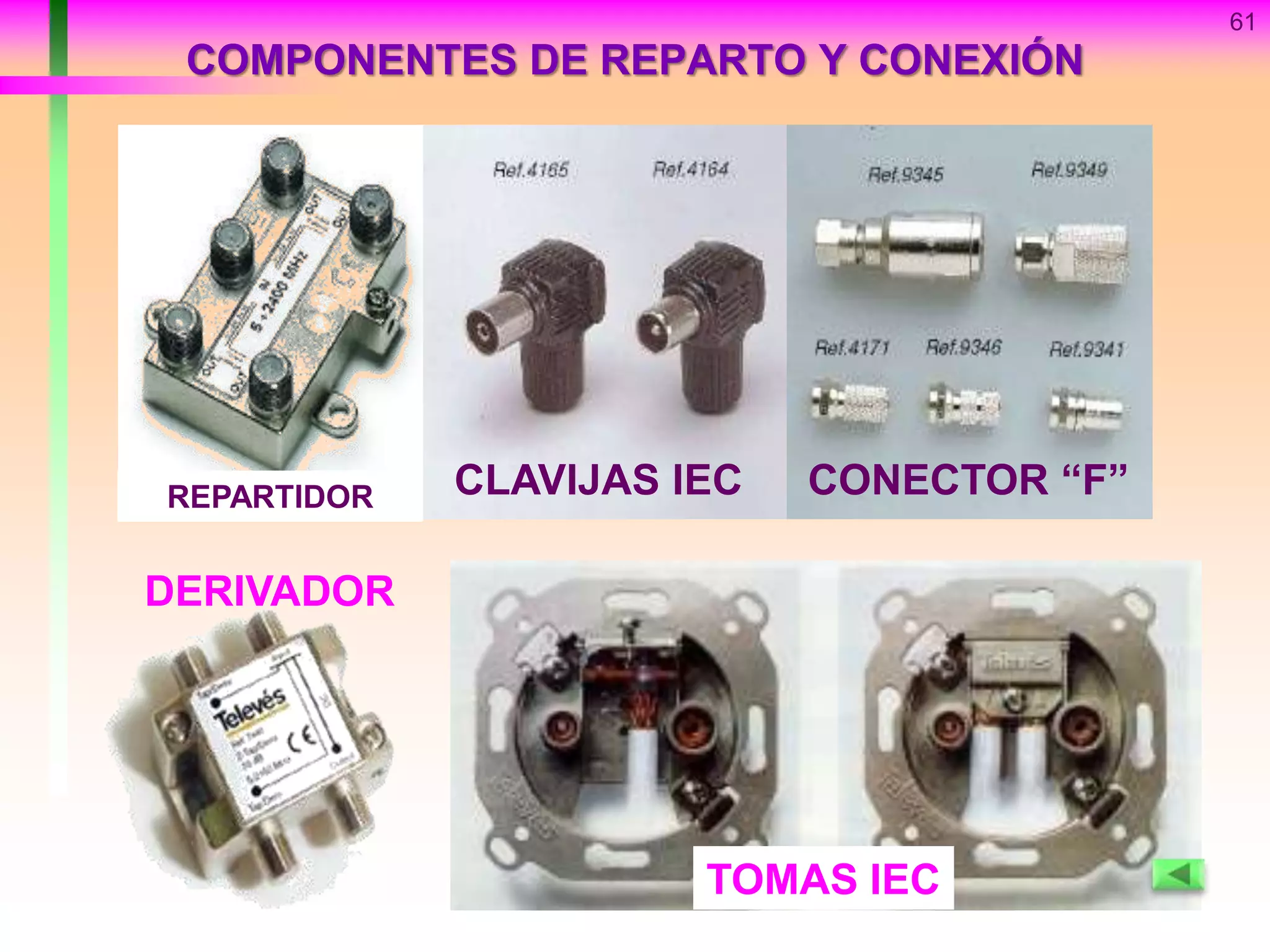

• COMPONENTES DE REPARTO.

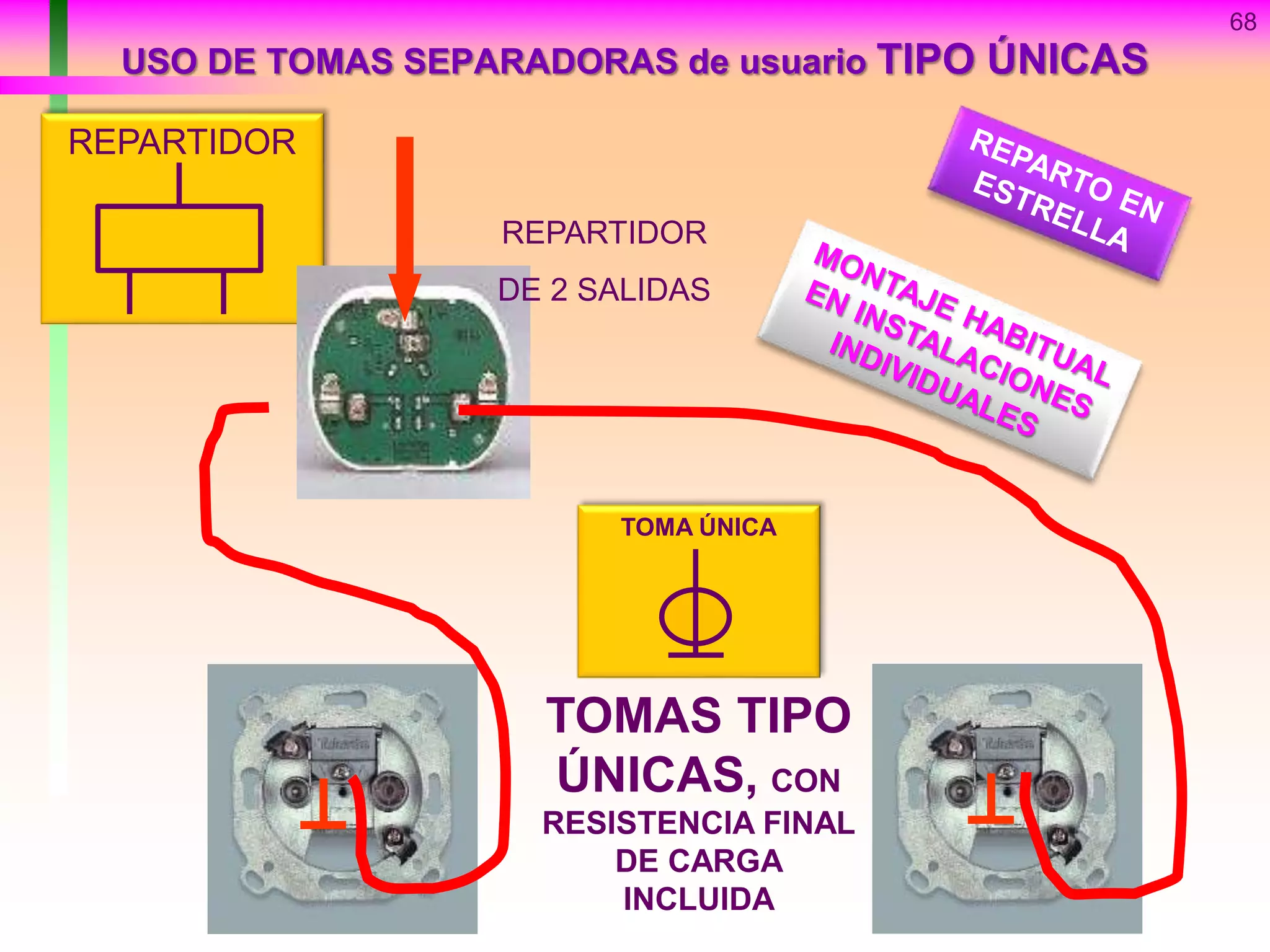

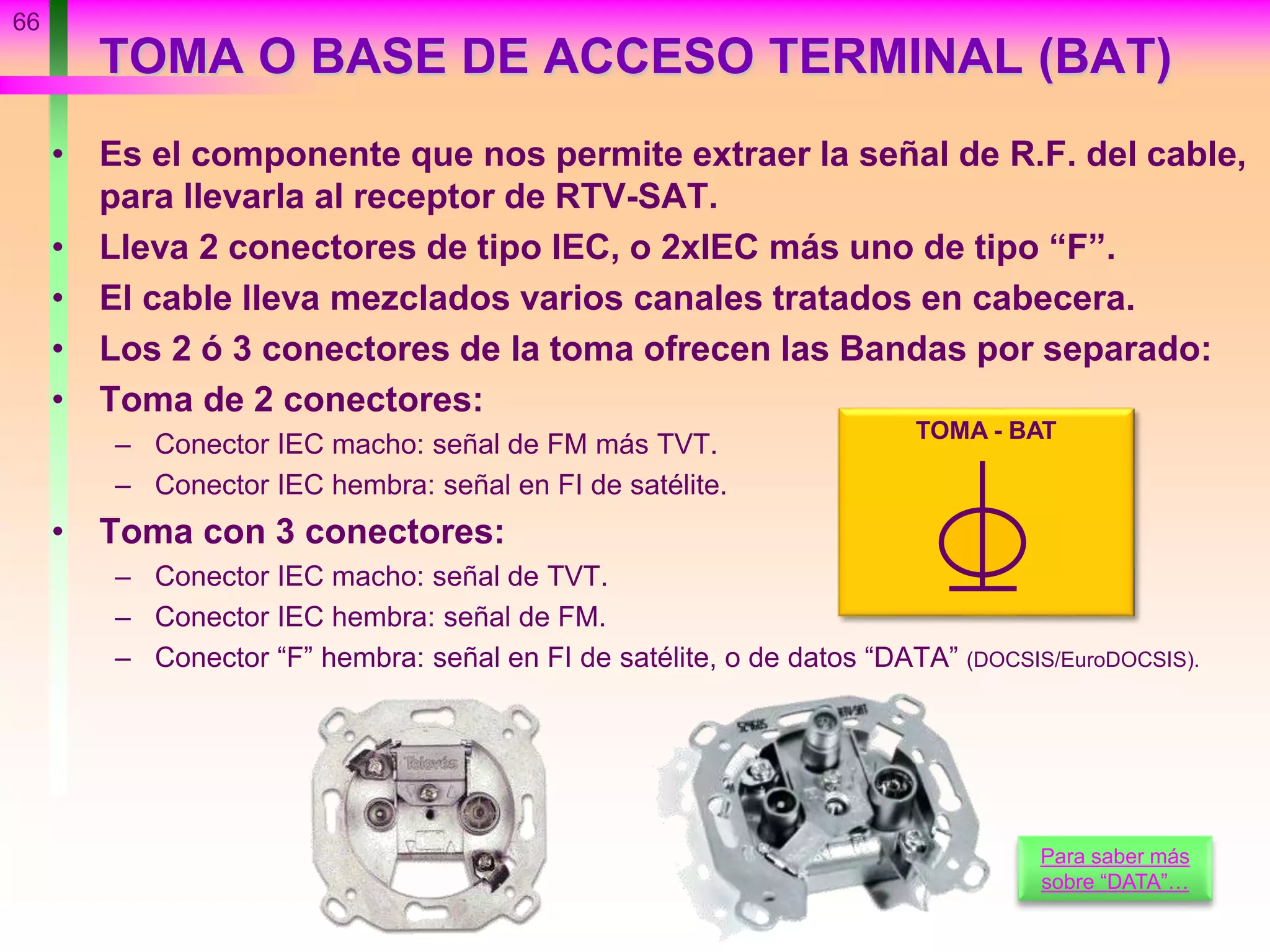

• TOMAS DE USUARIO, BAT.

3

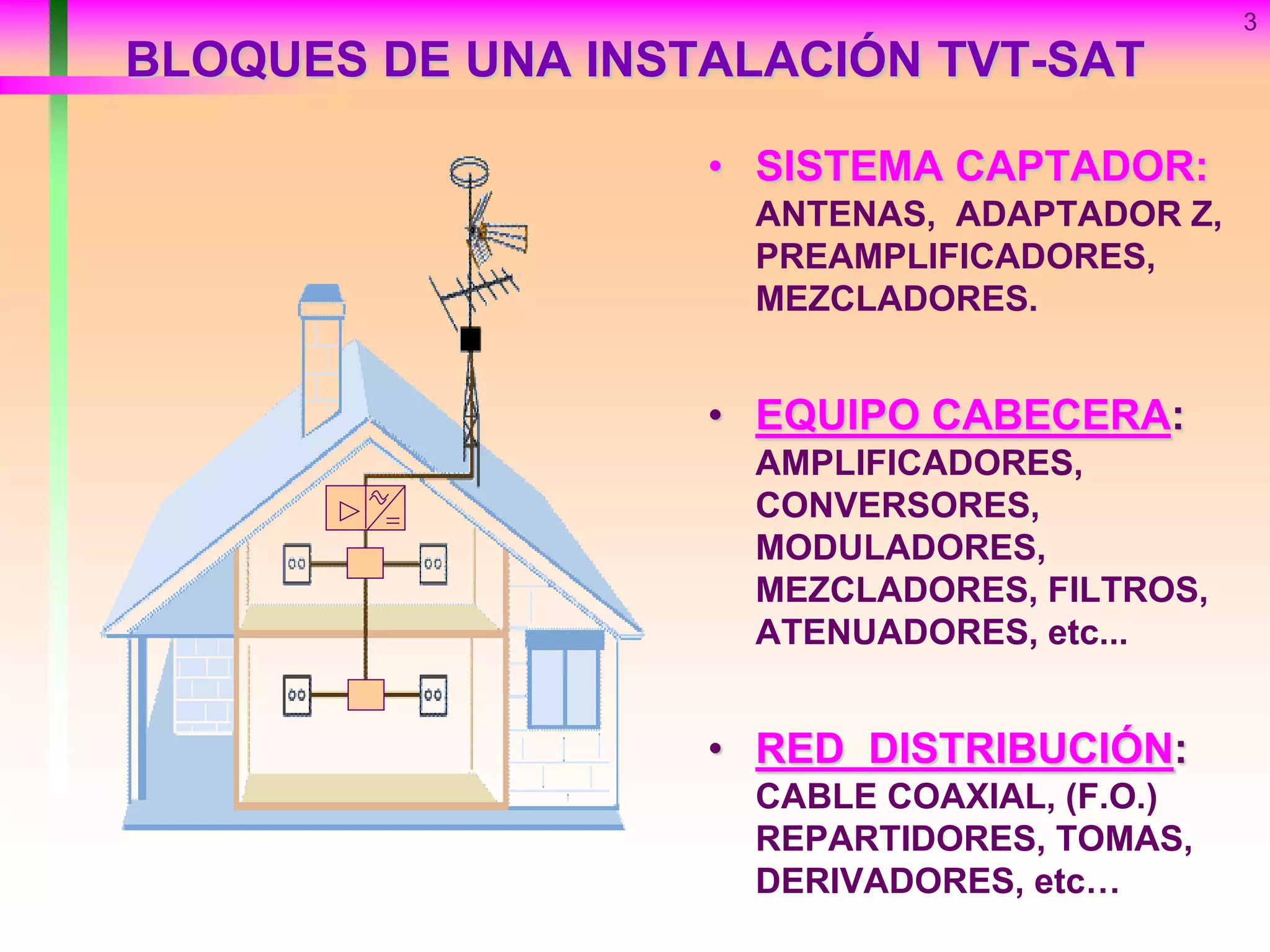

• SISTEMA CAPTADOR:
ANTENAS, ADAPTADOR Z,
PREAMPLIFICADORES,
MEZCLADORES.

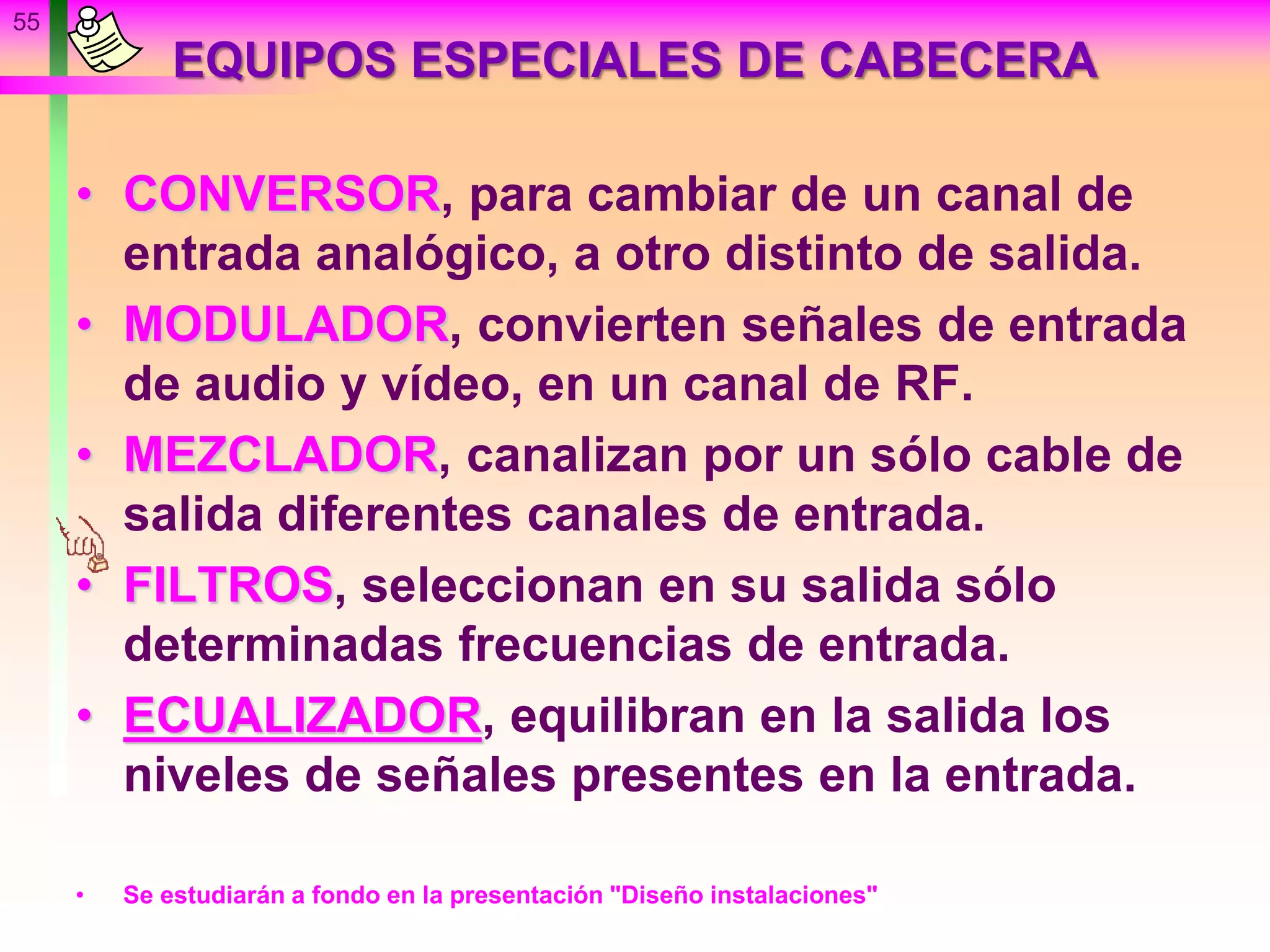

• EQUIPO CABECERA:
AMPLIFICADORES,
CONVERSORES,
MODULADORES,
MEZCLADORES, FILTROS,
ATENUADORES, etc...
• RED DISTRIBUCIÓN:
CABLE COAXIAL, (F.O.)
REPARTIDORES, TOMAS,

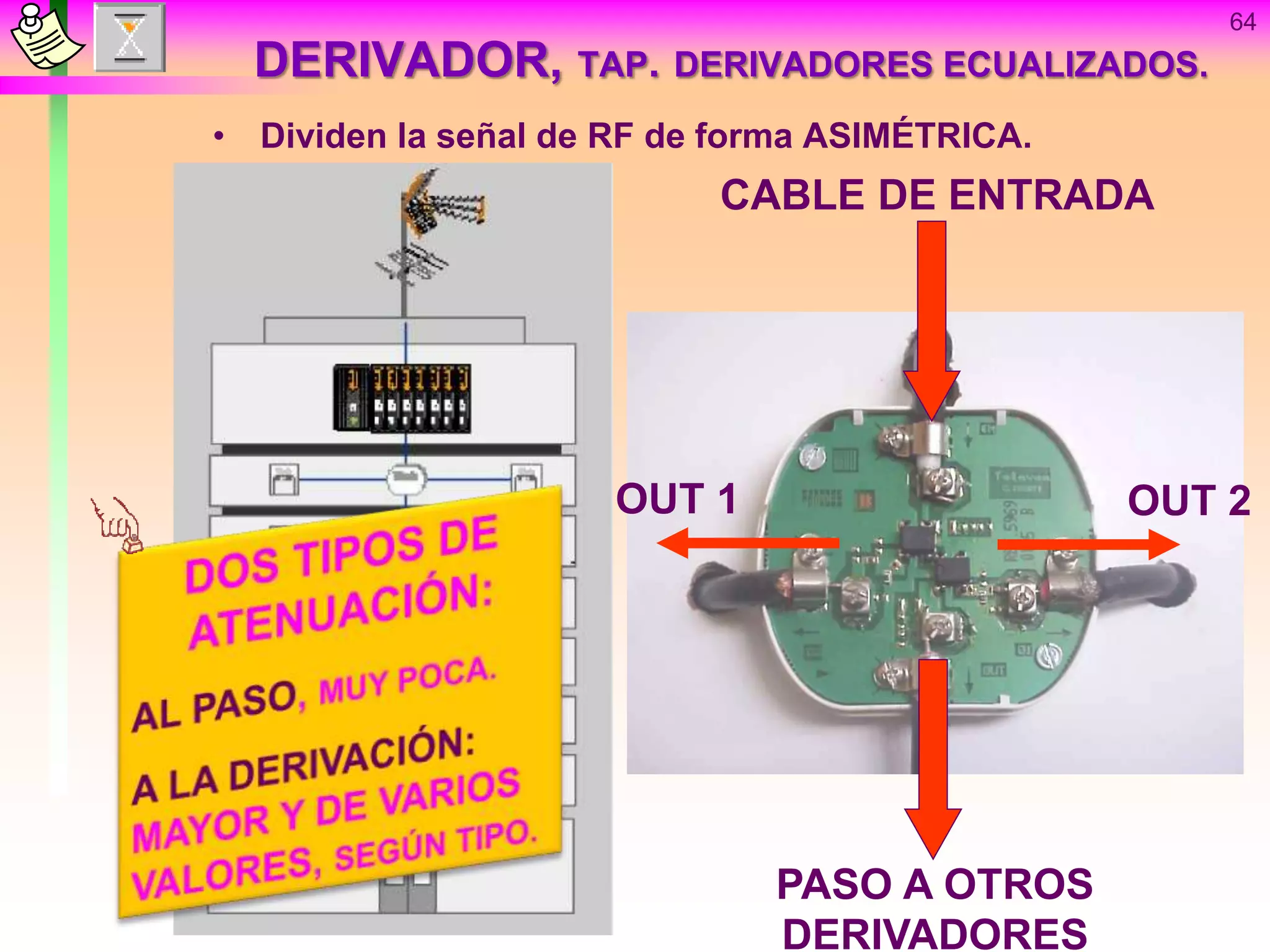

DERIVADORES, etc…
BLOQUES DE UNA INSTALACIÓN TVT-SAT

4

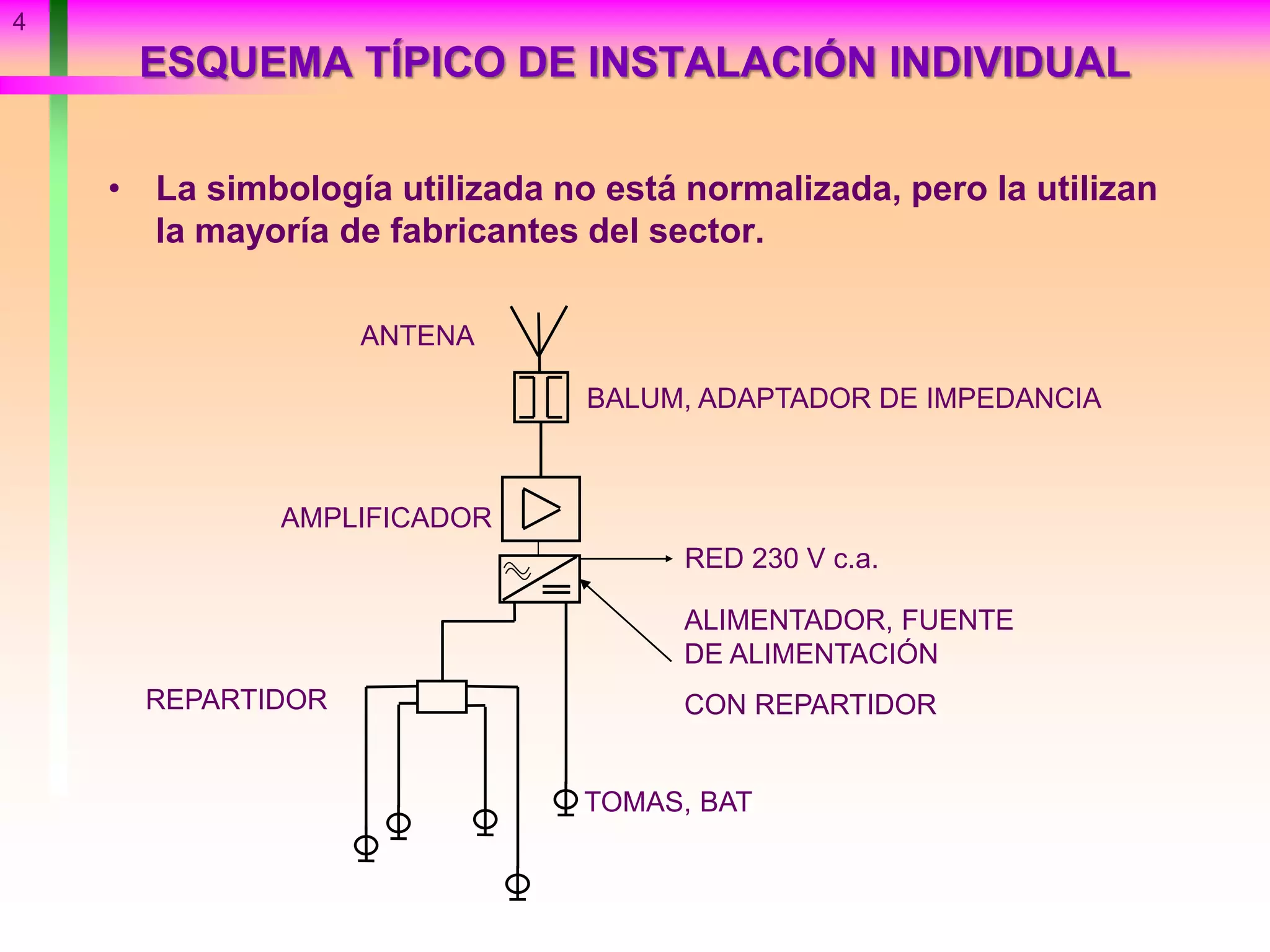

ESQUEMA TÍPICO DE INSTALACIÓN INDIVIDUAL
• La simbología utilizada no está normalizada, pero la utilizan
la mayoría de fabricantes del sector.
ANTENA
BALUM, ADAPTADOR DE IMPEDANCIA
AMPLIFICADOR
RED 230 V c.a.
ALIMENTADOR, FUENTE
DE ALIMENTACIÓN
CON REPARTIDORREPARTIDOR
TOMAS, BAT

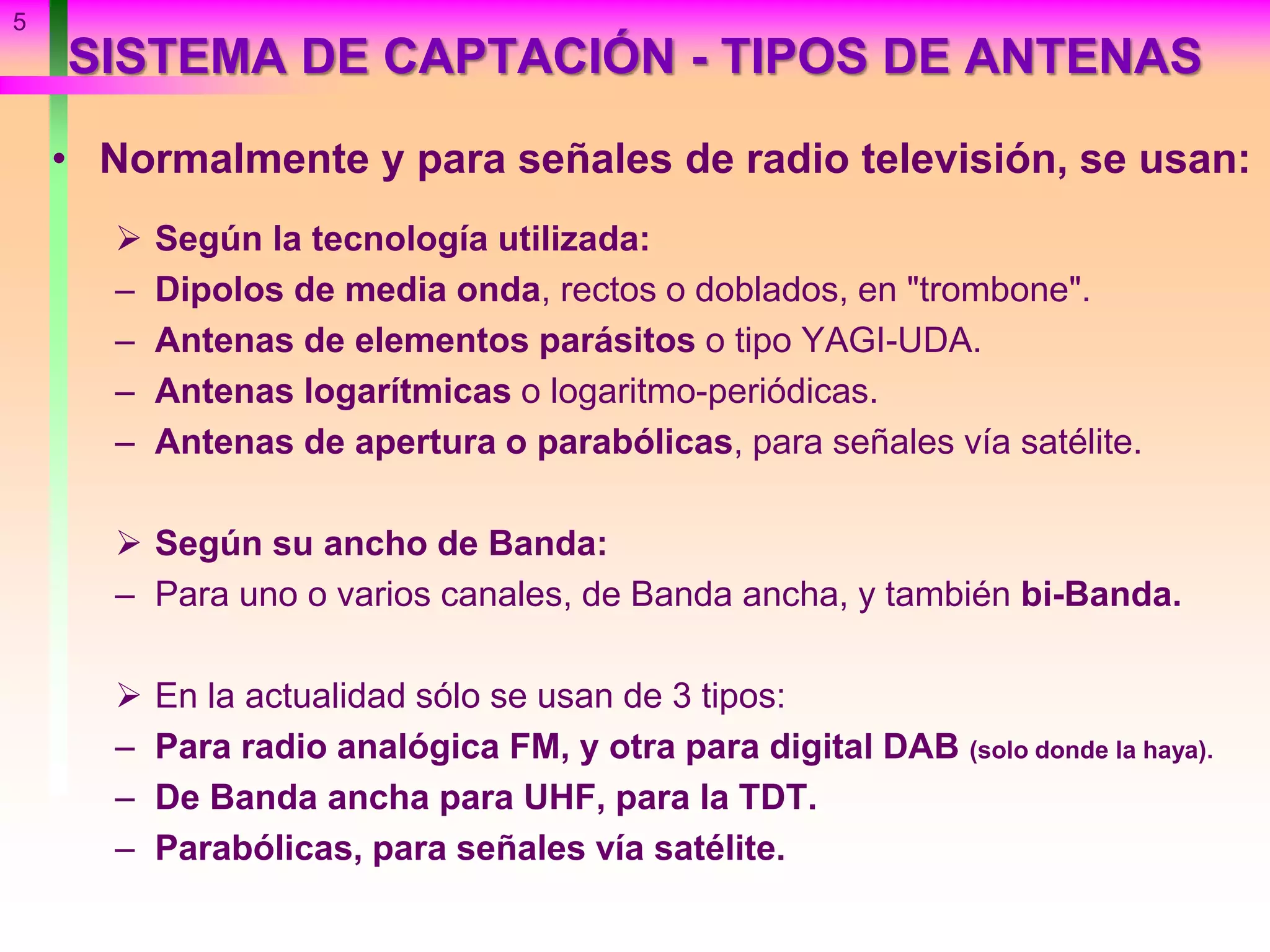

SISTEMA DE CAPTACIÓN - TIPOS DE ANTENAS
• Normalmente y para señales de radio televisión, se usan:
 Según la tecnología utilizada:
– Dipolos de media onda, rectos o doblados, en "trombone".
– Antenas de elementos parásitos o tipo YAGI-UDA.

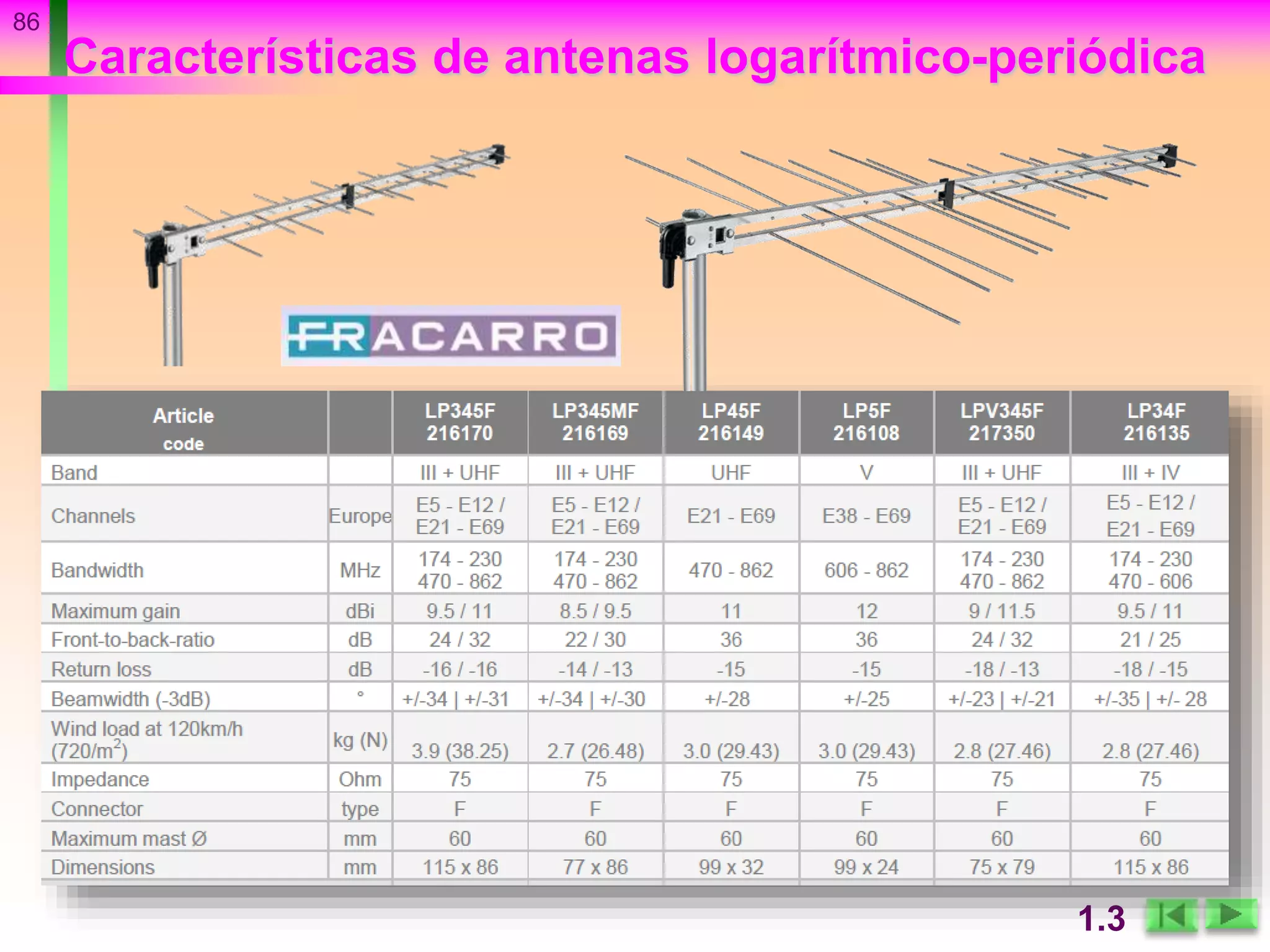

– Antenas logarítmicas o logaritmo-periódicas.
– Antenas de apertura o parabólicas, para señales vía satélite.
 Según su ancho de Banda:
– Para uno o varios canales, de Banda ancha, y también bi-Banda.
 En la actualidad sólo se usan de 3 tipos:
– Para radio analógica FM, y otra para digital DAB (solo donde la haya).
– De Banda ancha para UHF, para la TDT.
– Parabólicas, para señales vía satélite.
5

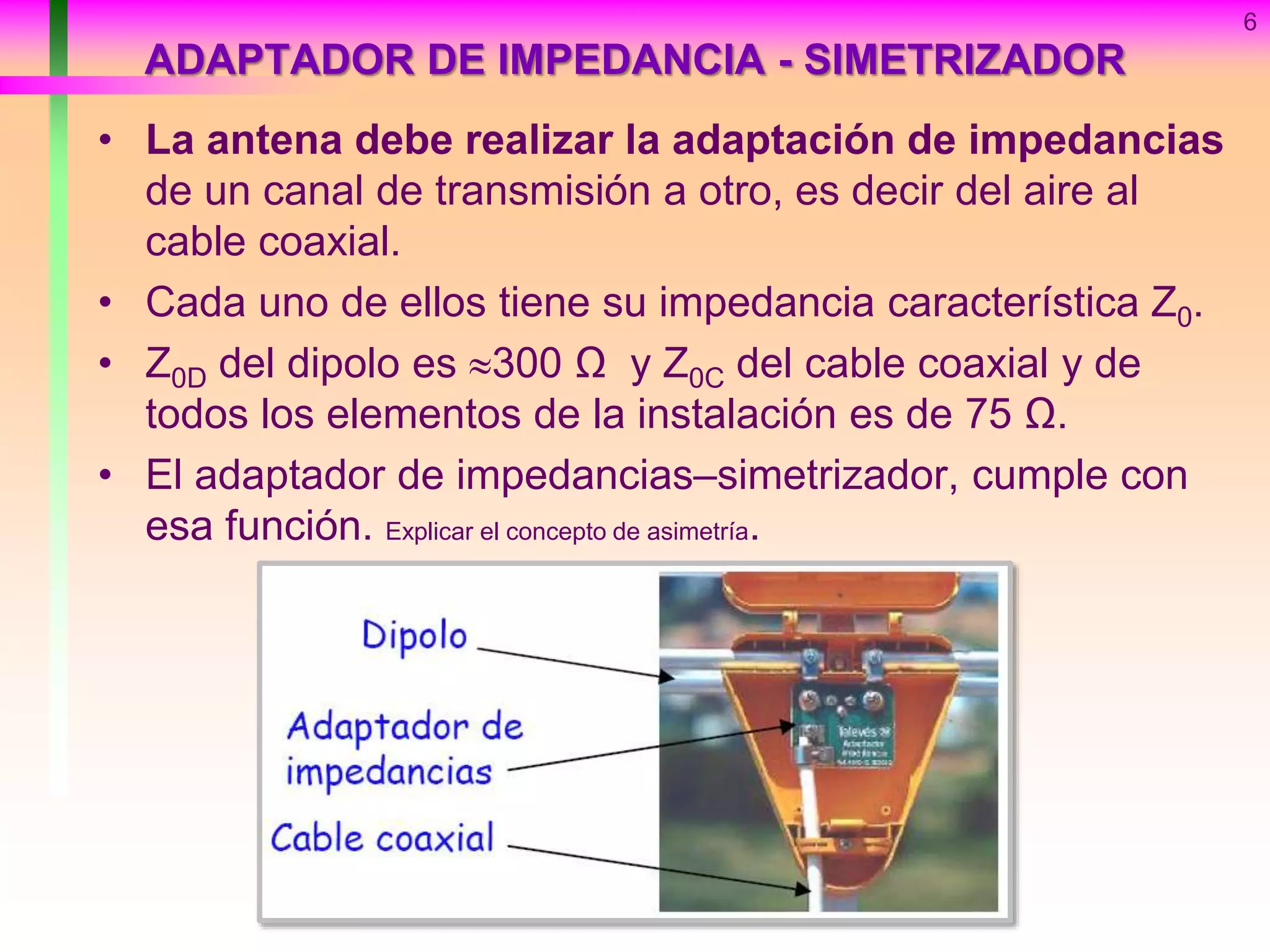

ADAPTADOR DE IMPEDANCIA - SIMETRIZADOR
• La antena debe realizar la adaptación de impedancias
de un canal de transmisión a otro, es decir del aire al
cable coaxial.
• Cada uno de ellos tiene su impedancia característica Z0.
• Z0D del dipolo es 300 Ω y Z0C del cable coaxial y de
todos los elementos de la instalación es de 75 Ω.
• El adaptador de impedancias–simetrizador, cumple con
esa función. Explicar el concepto de asimetría.
6

7

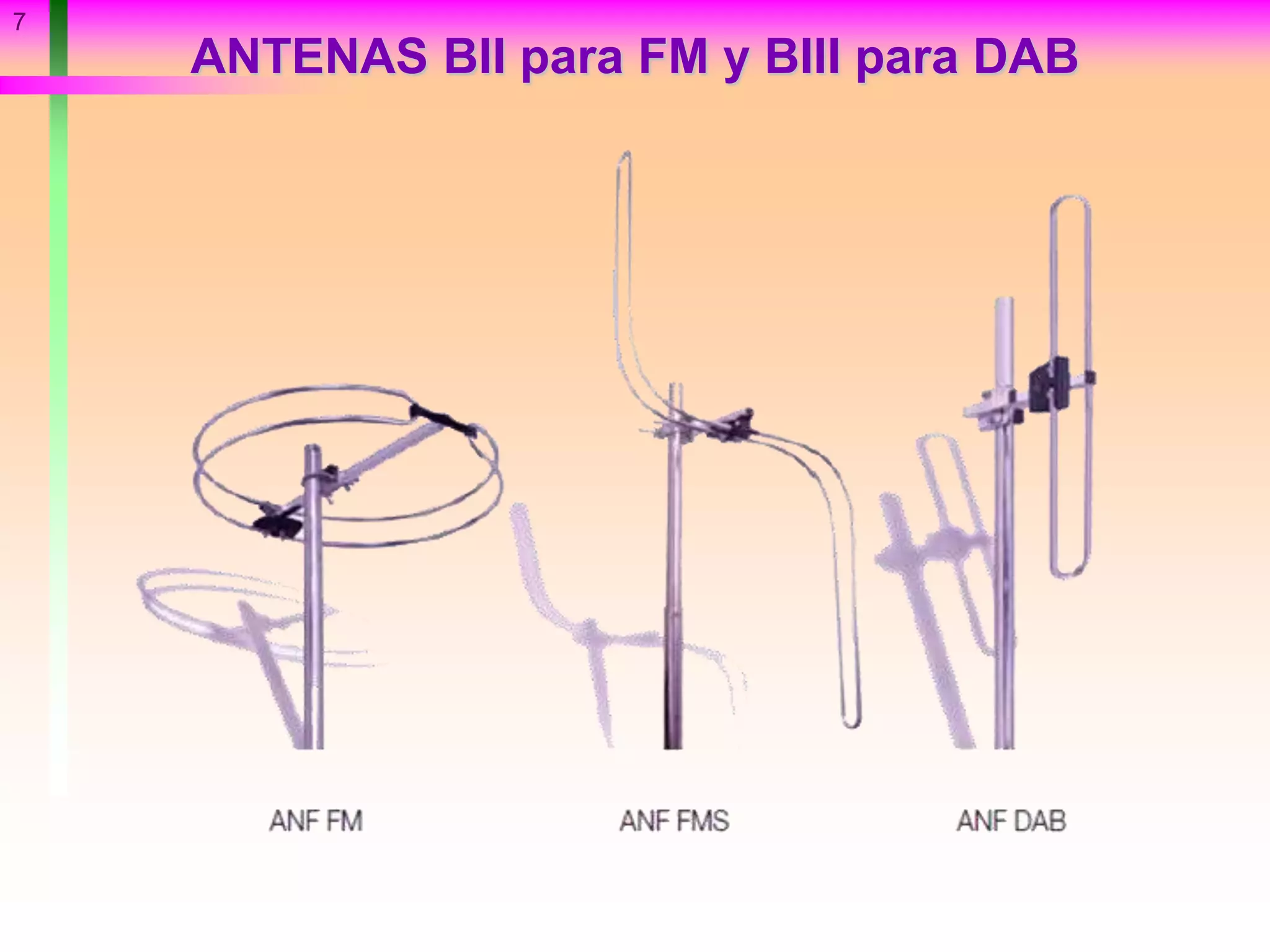

ANTENAS BII para FM y BIII para DAB

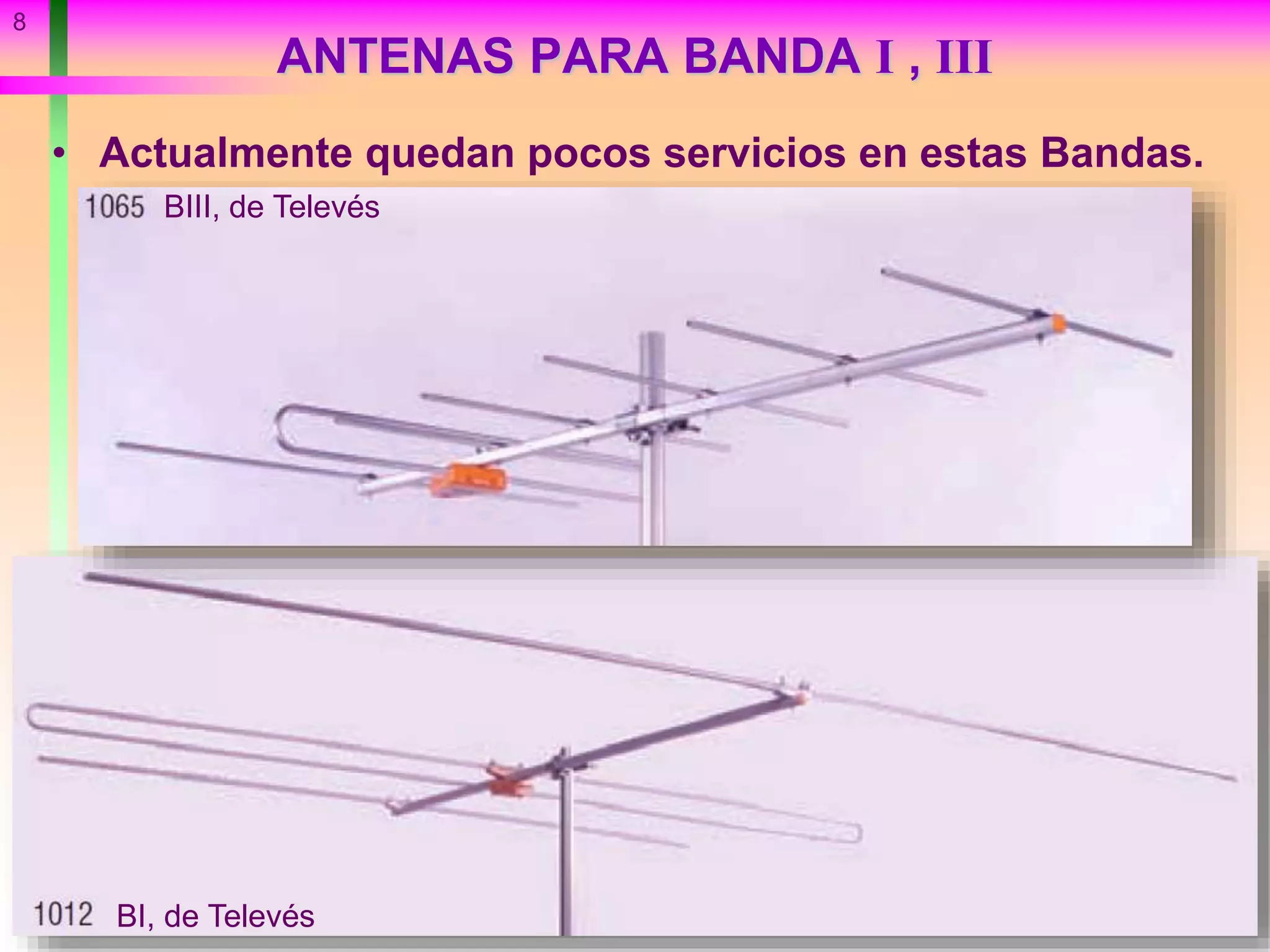

ANTENAS PARA BANDA I , III
• Actualmente quedan pocos servicios en estas Bandas.
8
BI, de Televés
BIII, de Televés

9

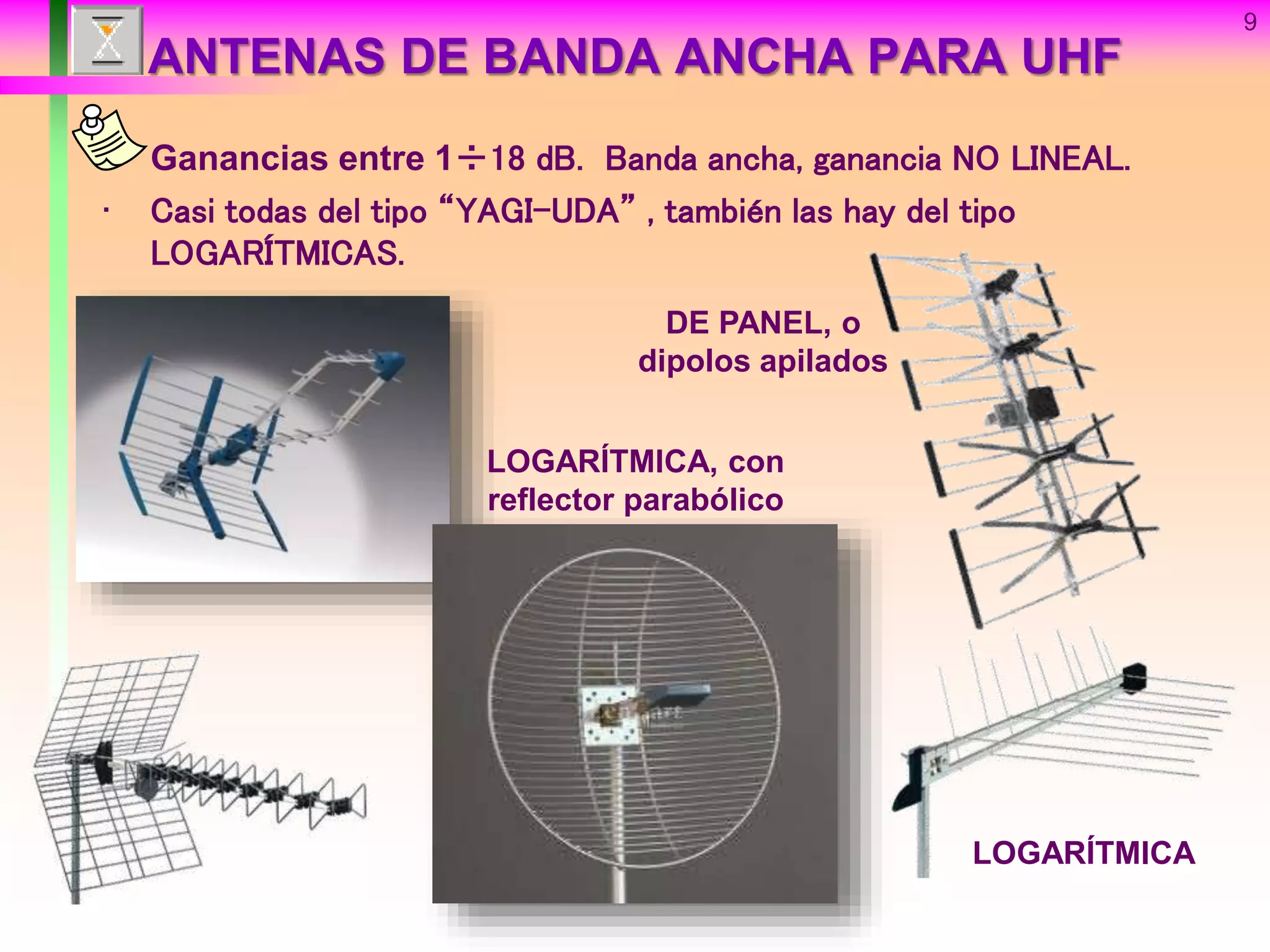

ANTENAS DE BANDA ANCHA PARA UHF
• Ganancias entre 1÷18 dB. Banda ancha, ganancia NO LINEAL.
• Casi todas del tipo “YAGI-UDA” , también las hay del tipo
LOGARÍTMICAS.
LOGARÍTMICA
DE PANEL, o
dipolos apilados
LOGARÍTMICA, con
reflector parabólico

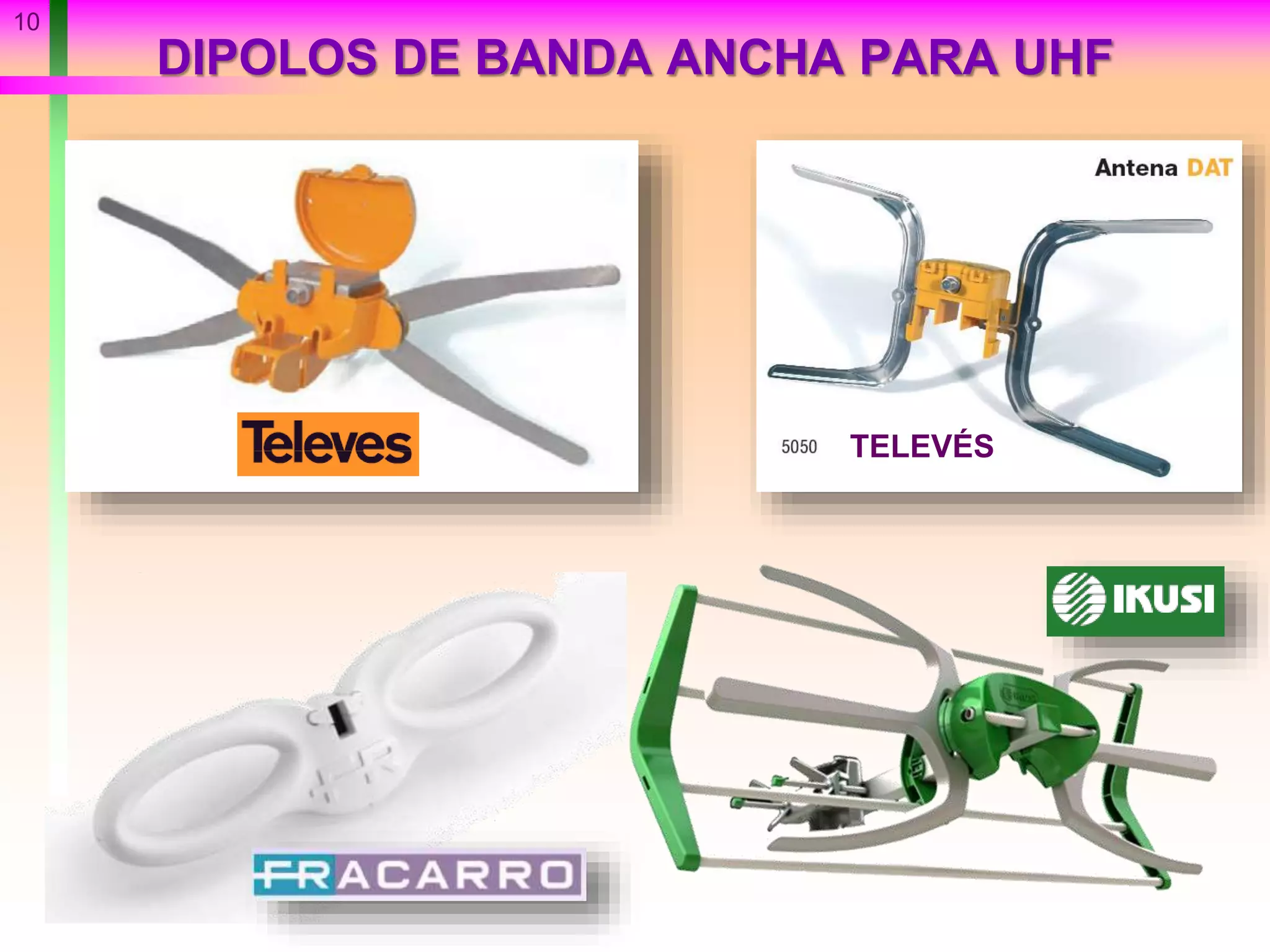

DIPOLOS DE BANDA ANCHA PARA UHF
10
TELEVÉS

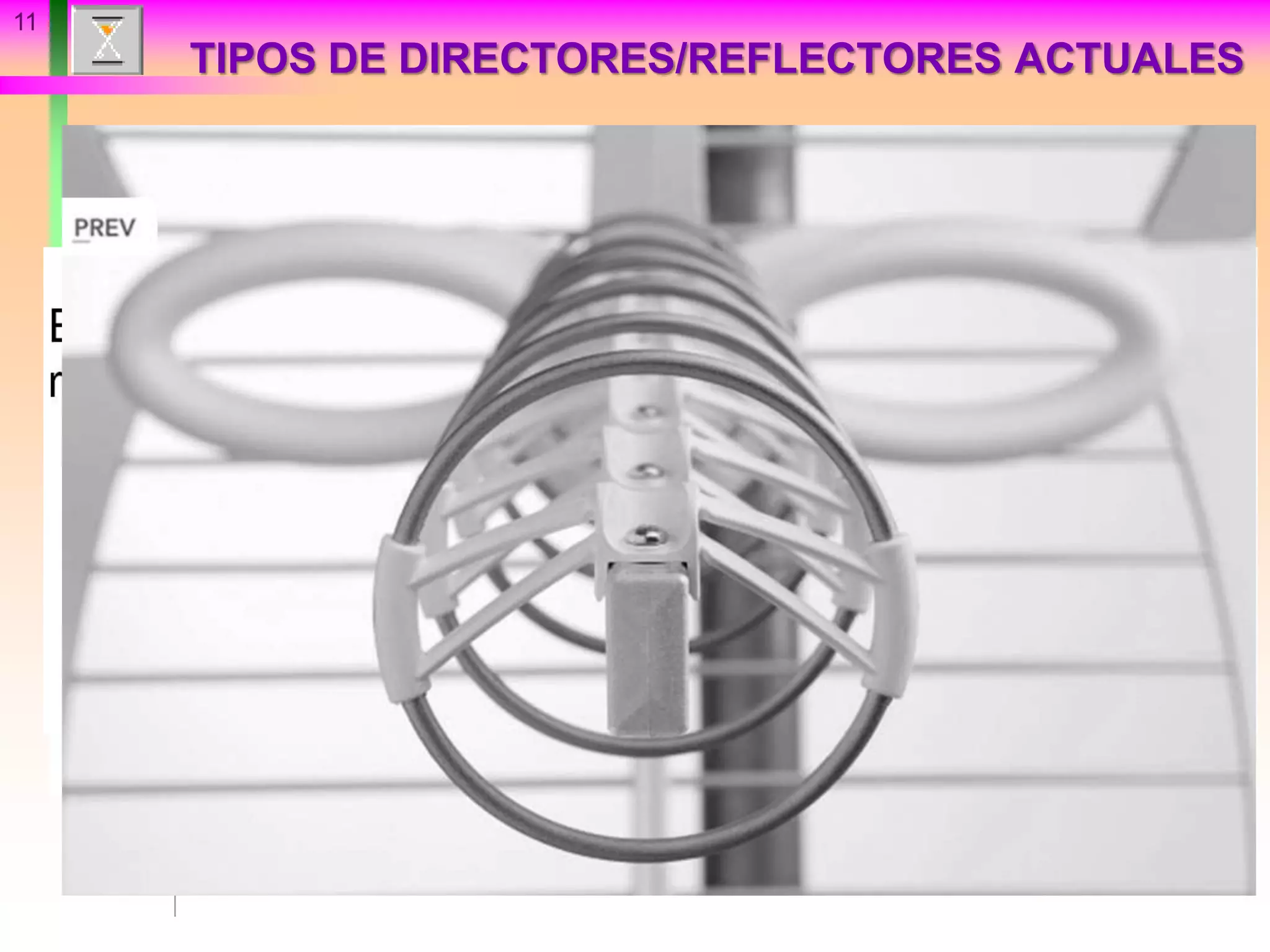

TIPOS DE DIRECTORES/REFLECTORES ACTUALES
11

PRINCIPALES PARÁMETROS DE LAS ANTENAS
• Ancho de Banda, frecuencia de resonancia.
• Directividad.
• Ganancia.
• Relación delante/atrás.
• Carga al viento.
12
No se explican ahora, se desarrollan a continuación.

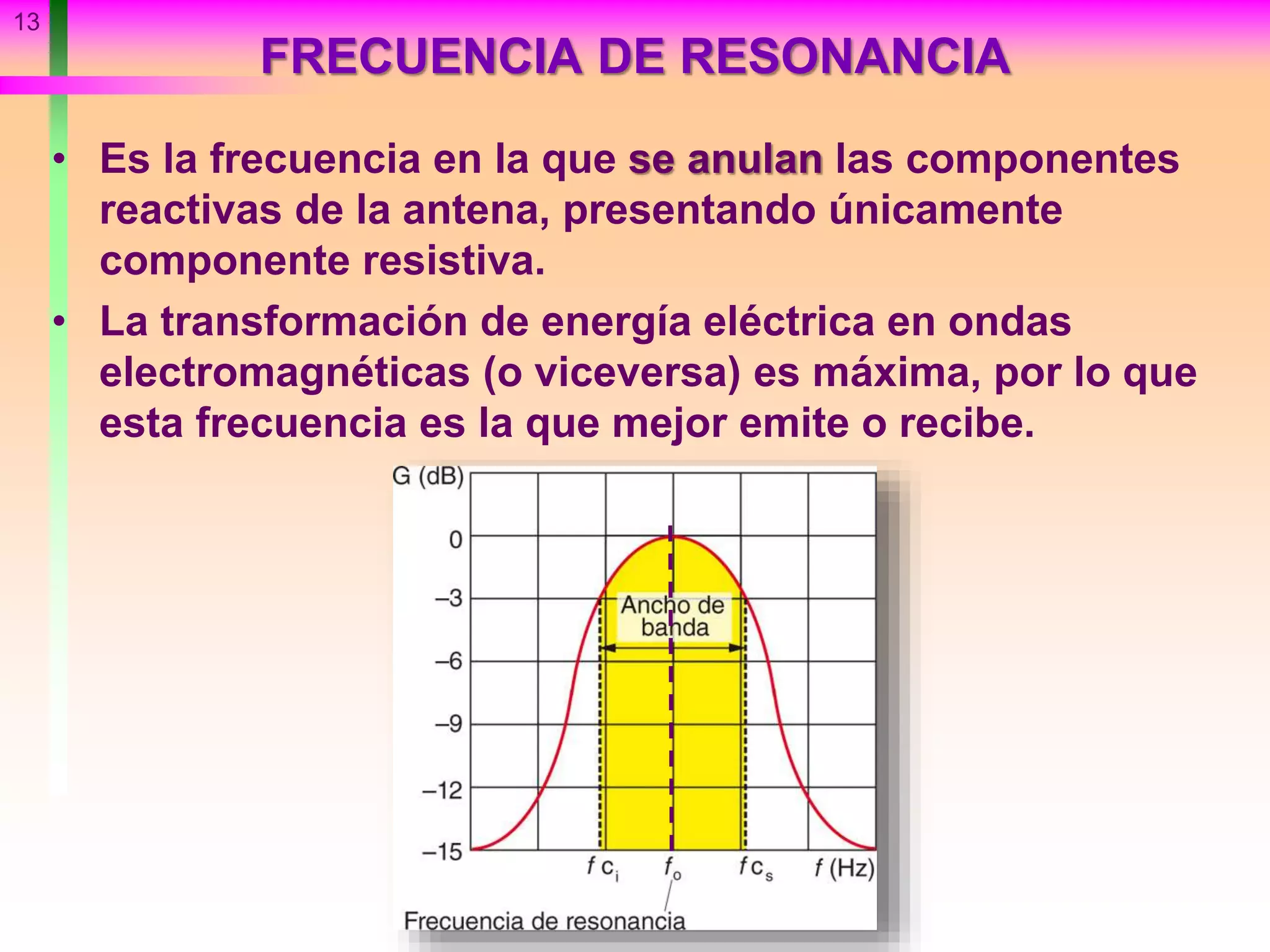

FRECUENCIA DE RESONANCIA
• Es la frecuencia en la que se anulan las componentes
reactivas de la antena, presentando únicamente
componente resistiva.
• La transformación de energía eléctrica en ondas
electromagnéticas (o viceversa) es máxima, por lo que
esta frecuencia es la que mejor emite o recibe.
13

ANCHO DE BANDA DE UNA ANTENA YAGI-UDA
• Es el margen de frecuencia (canales) dentro del cual la
antena mantiene sus características de ganancia,
directividad, etc… (hasta -3 dB de la máxima)
• También se le llama "respuesta en frecuencia".
• Las antenas sencillas
presentan un ancho de
banda de tipo gaussiano,
en forma de campana.
14

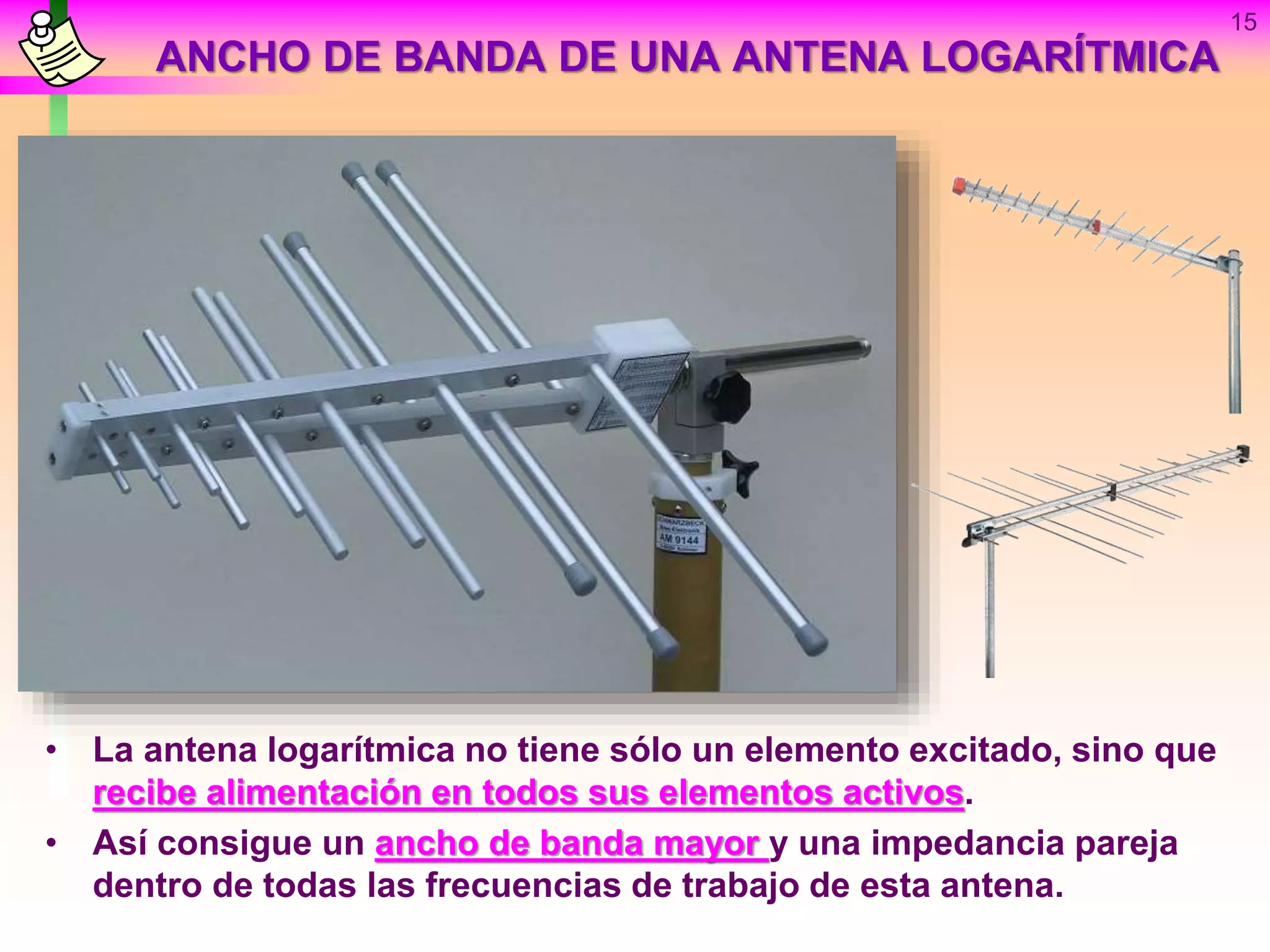

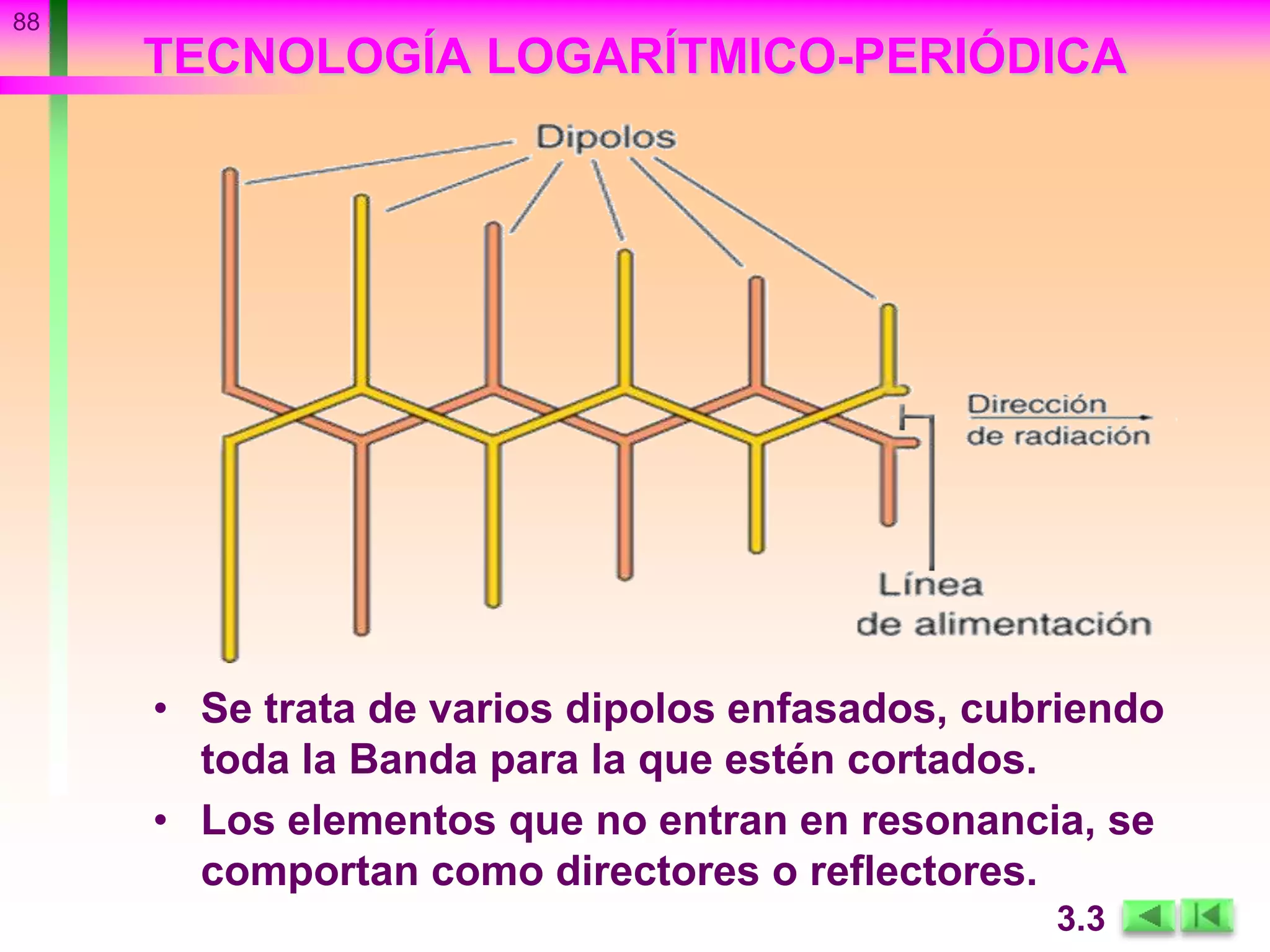

ANCHO DE BANDA DE UNA ANTENA LOGARÍTMICA
• La antena logarítmica no tiene sólo un elemento excitado, sino que
recibe alimentación en todos sus elementos activos.
• Así consigue un ancho de banda mayor y una impedancia pareja
dentro de todas las frecuencias de trabajo de esta antena.
15

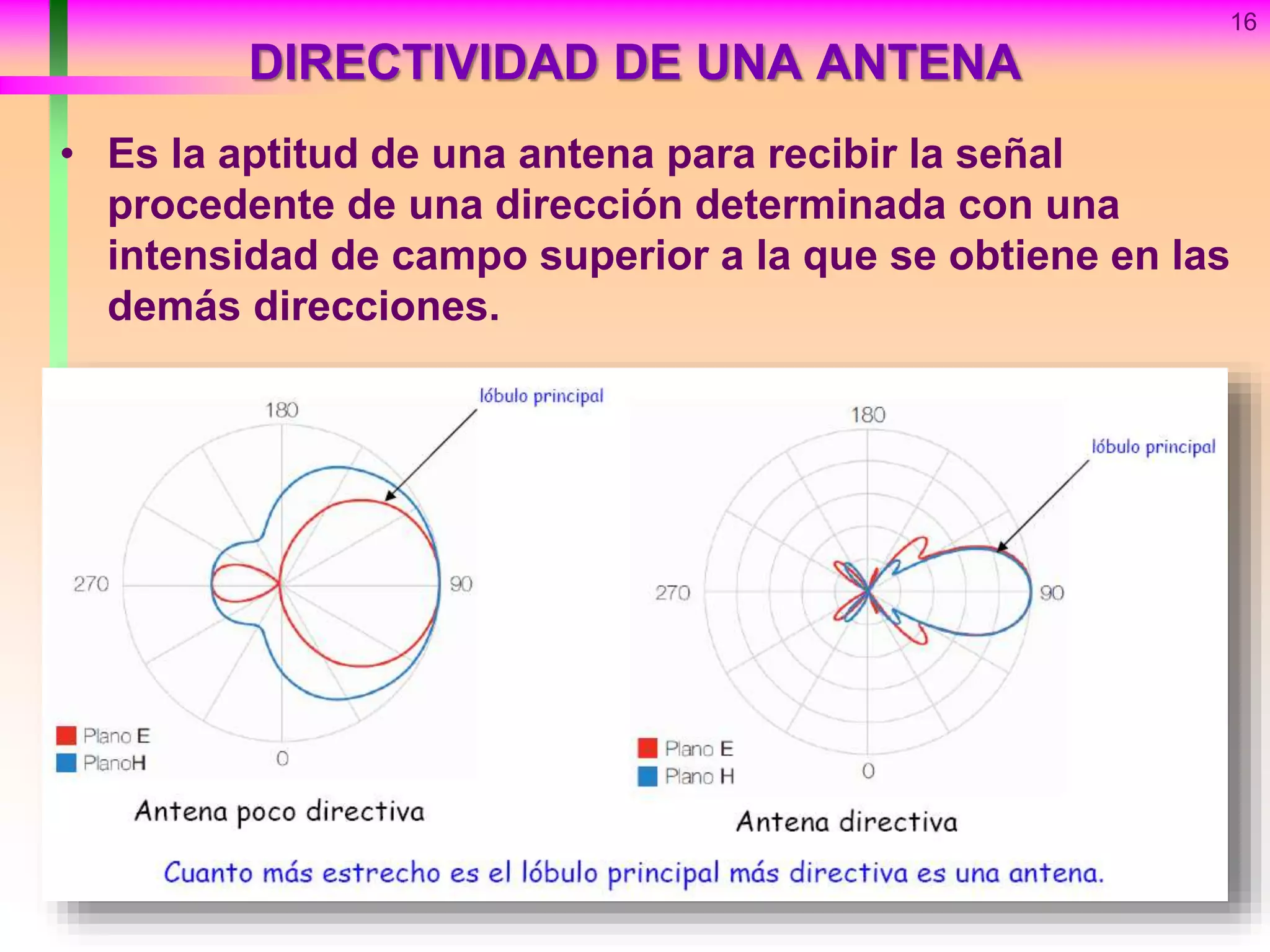

DIRECTIVIDAD DE UNA ANTENA
• Es la aptitud de una antena para recibir la señal
procedente de una dirección determinada con una
intensidad de campo superior a la que se obtiene en las
demás direcciones.
16

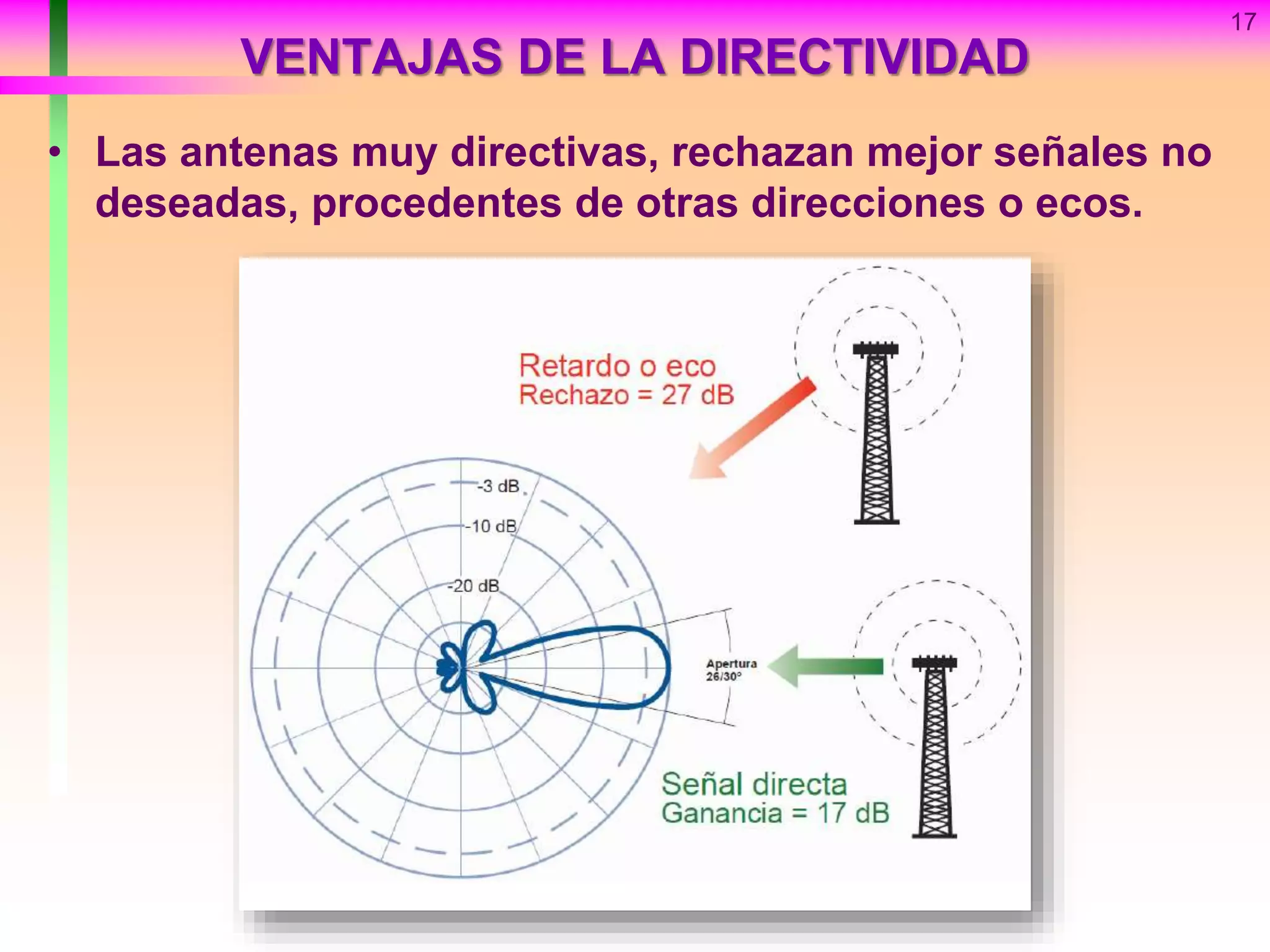

VENTAJAS DE LA DIRECTIVIDAD
• Las antenas muy directivas, rechazan mejor señales no
deseadas, procedentes de otras direcciones o ecos.
17

18

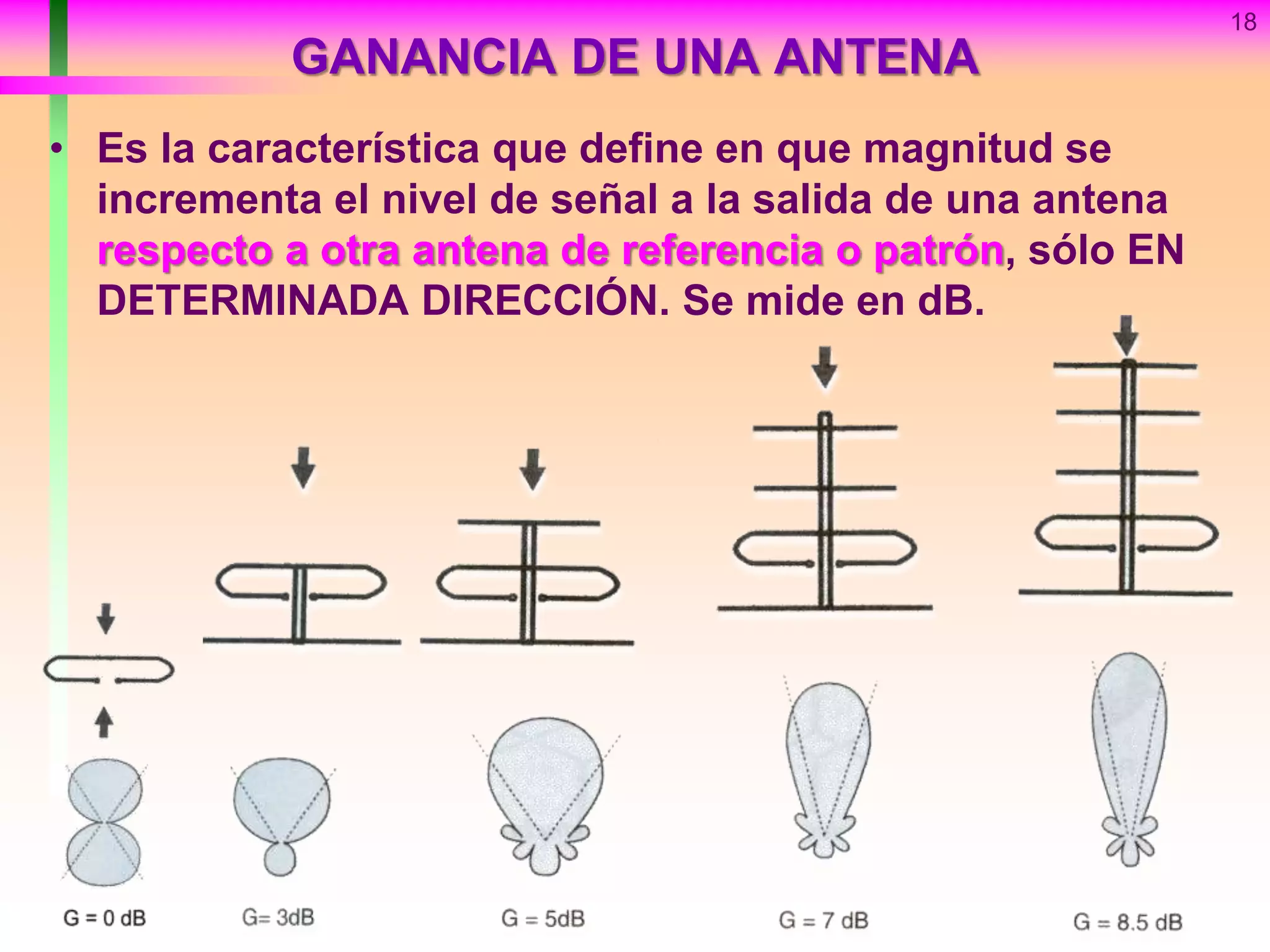

GANANCIA DE UNA ANTENA
• Es la característica que define en que magnitud se
incrementa el nivel de señal a la salida de una antena
respecto a otra antena de referencia o patrón, sólo EN
DETERMINADA DIRECCIÓN. Se mide en dB.

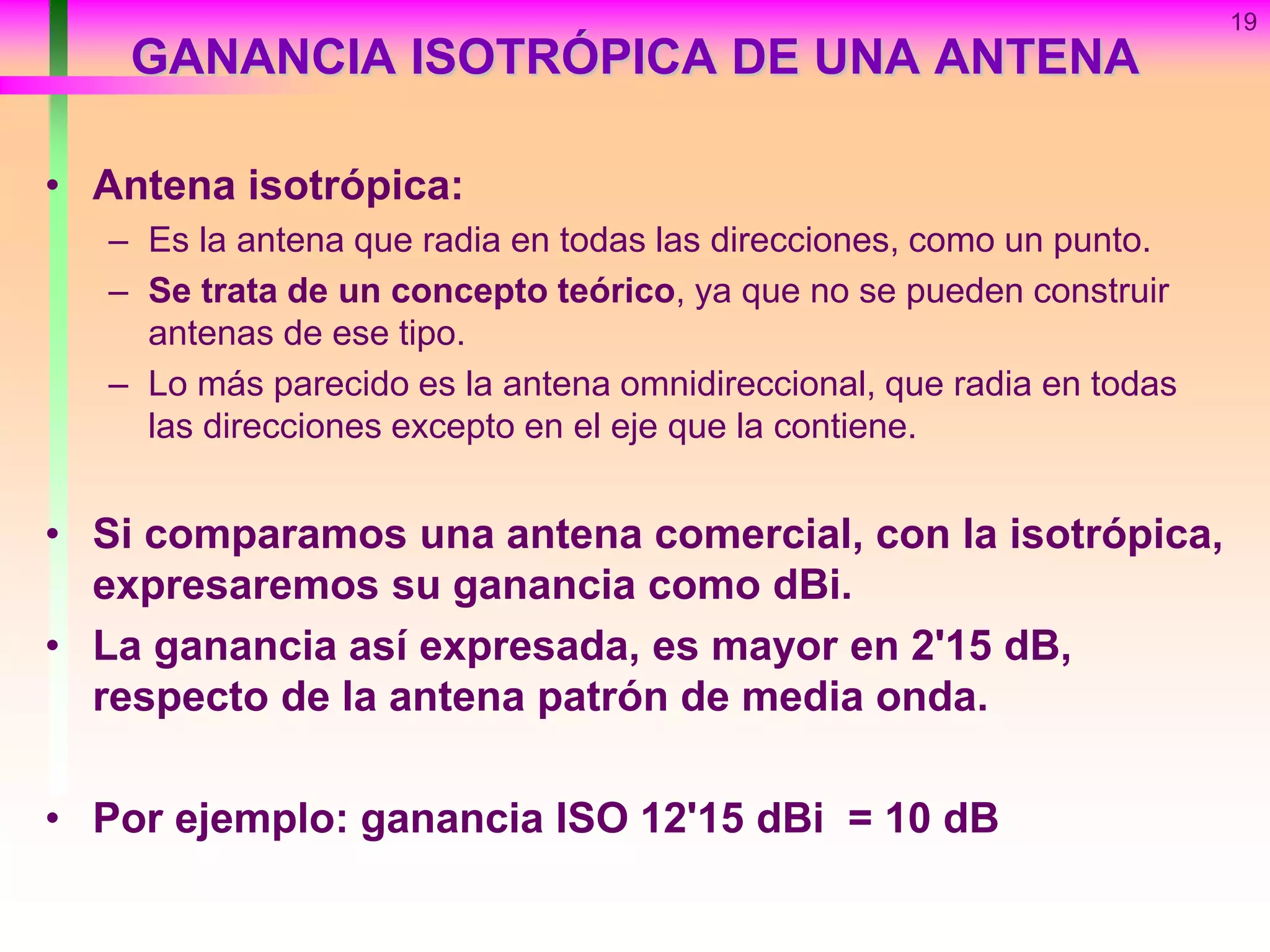

GANANCIA ISOTRÓPICA DE UNA ANTENA
• Antena isotrópica:
– Es la antena que radia en todas las direcciones, como un punto.
– Se trata de un concepto teórico, ya que no se pueden construir
antenas de ese tipo.
– Lo más parecido es la antena omnidireccional, que radia en todas
las direcciones excepto en el eje que la contiene.
• Si comparamos una antena comercial, con la isotrópica,
expresaremos su ganancia como dBi.
• La ganancia así expresada, es mayor en 2'15 dB,
respecto de la antena patrón de media onda.
• Por ejemplo: ganancia ISO 12'15 dBi = 10 dB
19

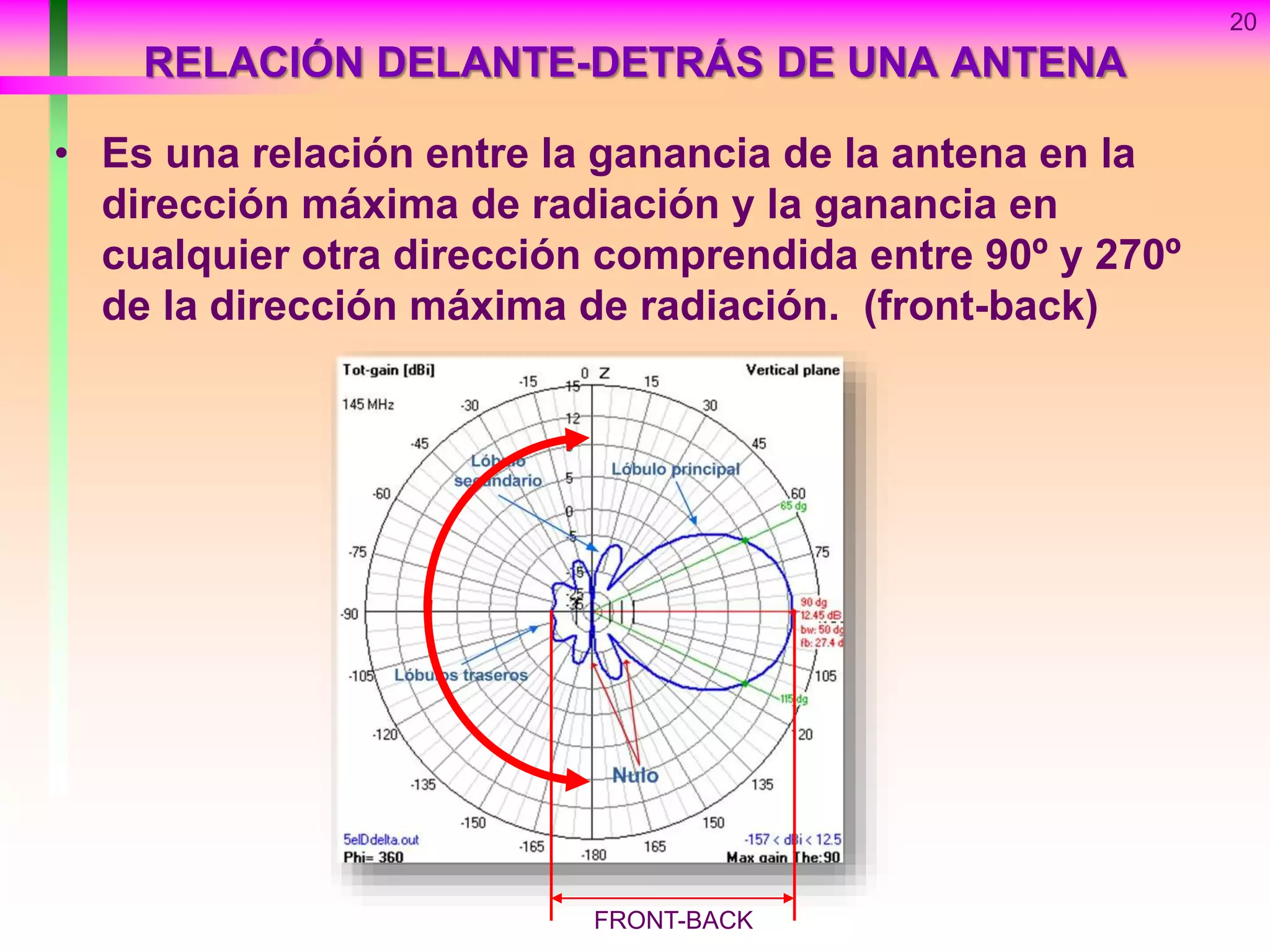

RELACIÓN DELANTE-DETRÁS DE UNA ANTENA
• Es una relación entre la ganancia de la antena en la
dirección máxima de radiación y la ganancia en
cualquier otra dirección comprendida entre 90º y 270º
de la dirección máxima de radiación. (front-back)
20
FRONT-BACK

21

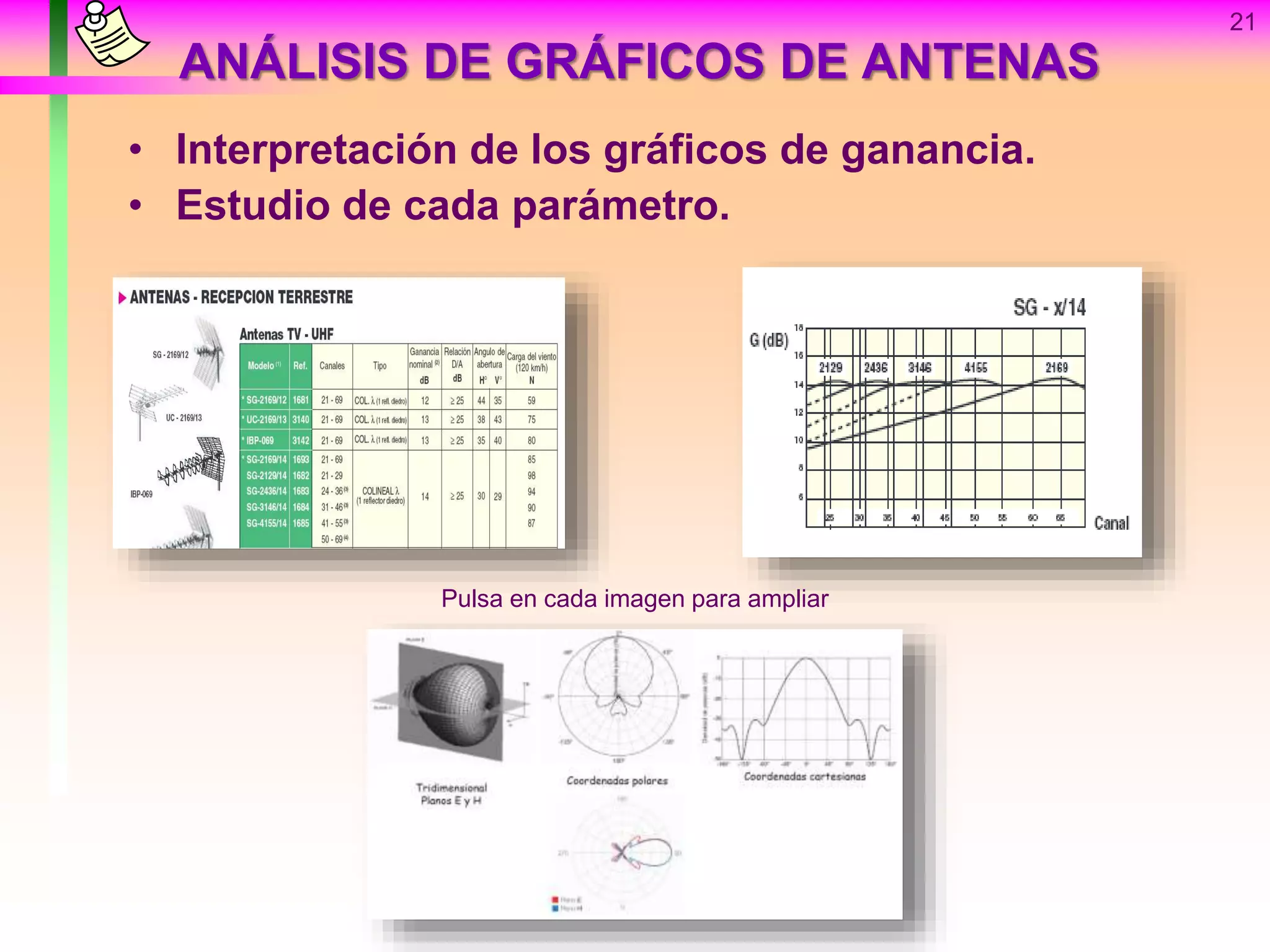

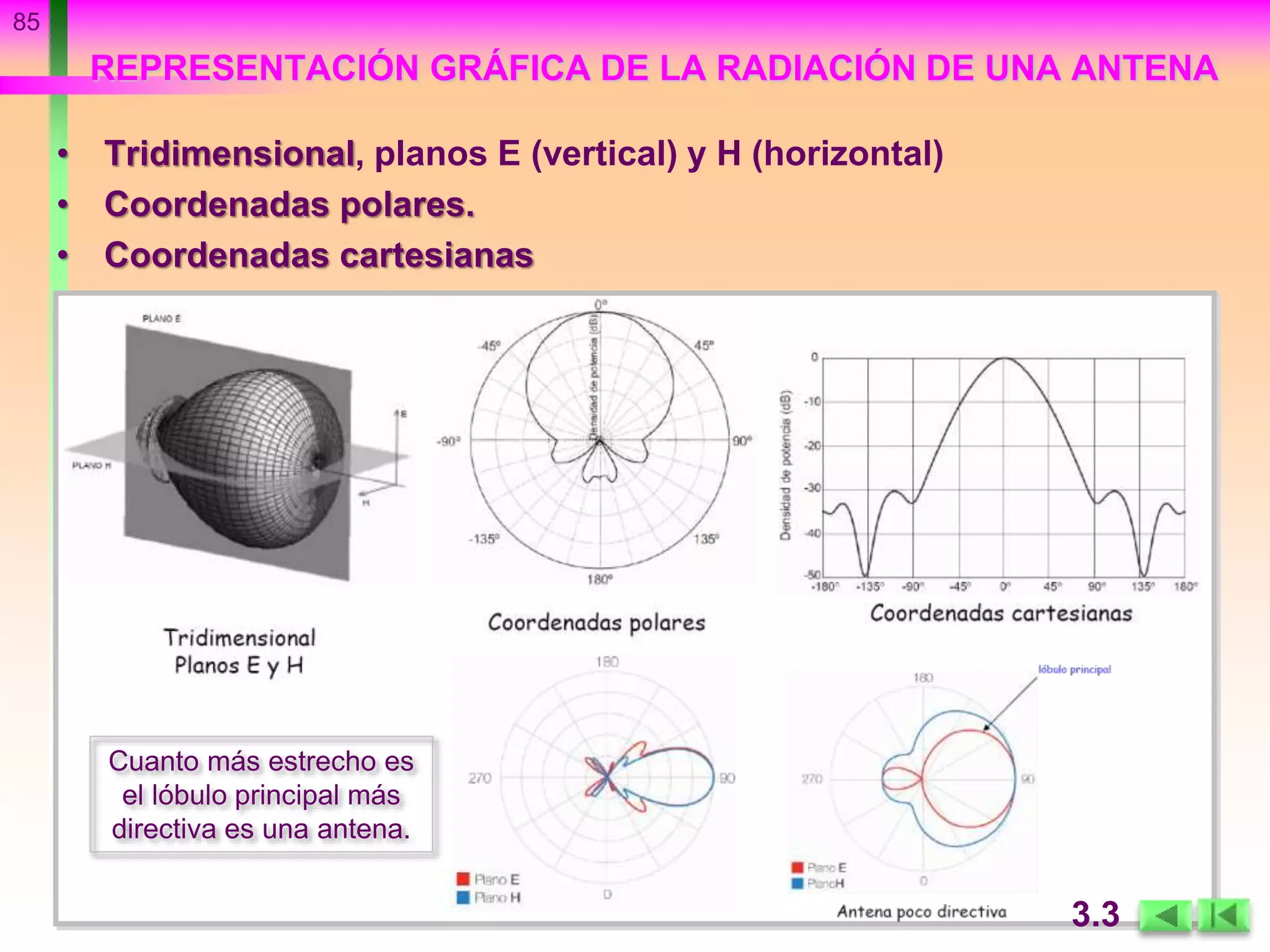

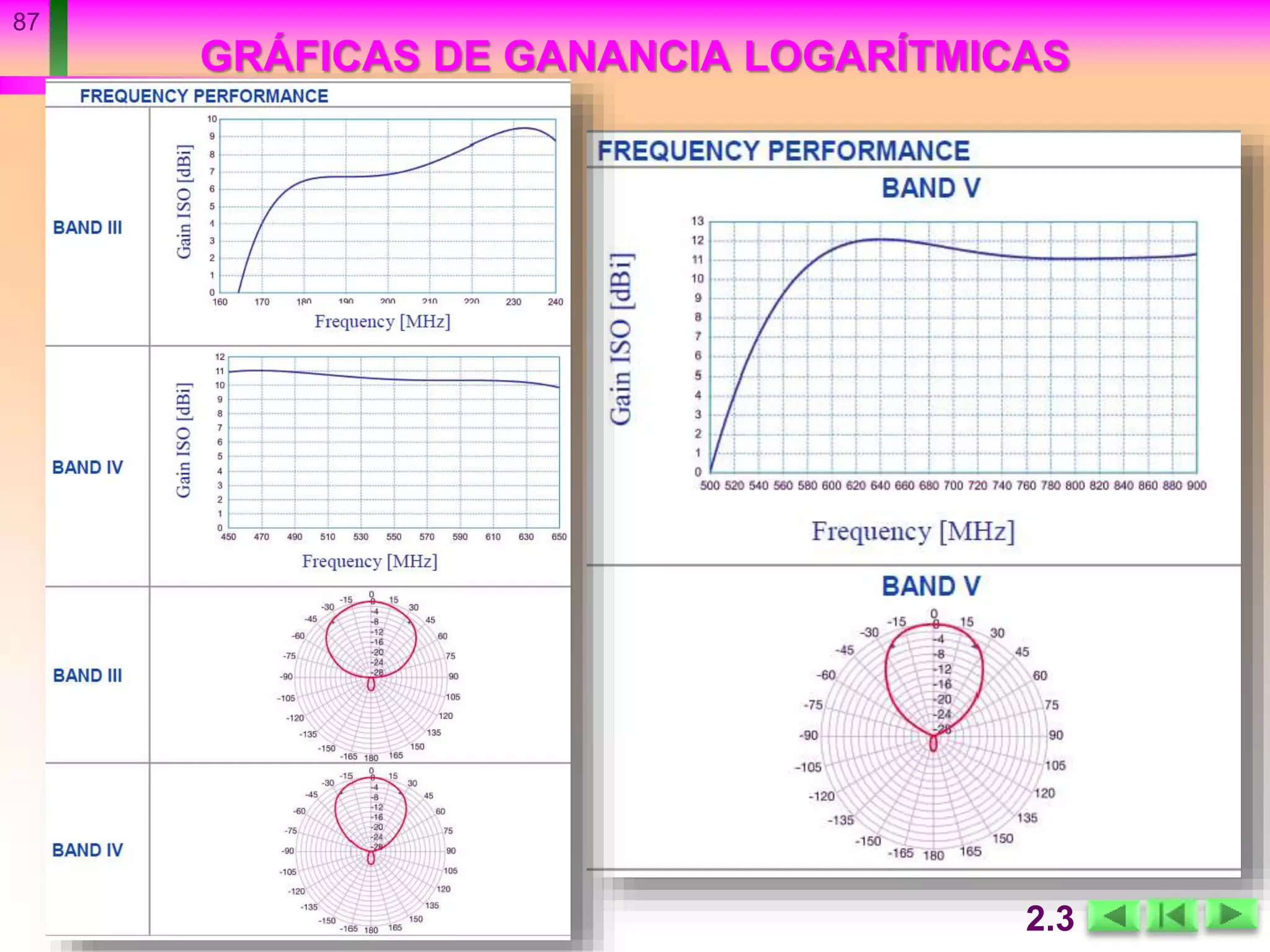

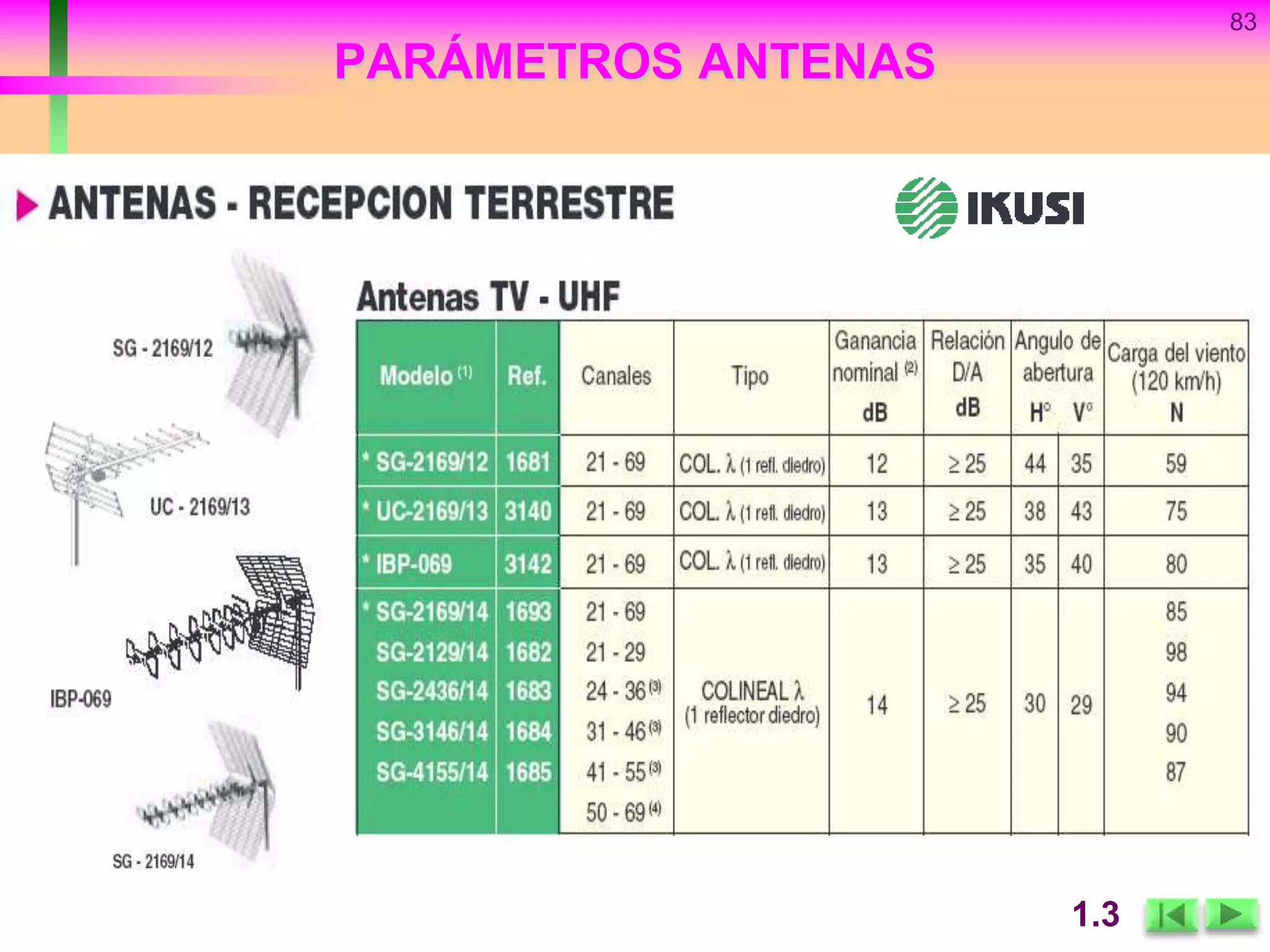

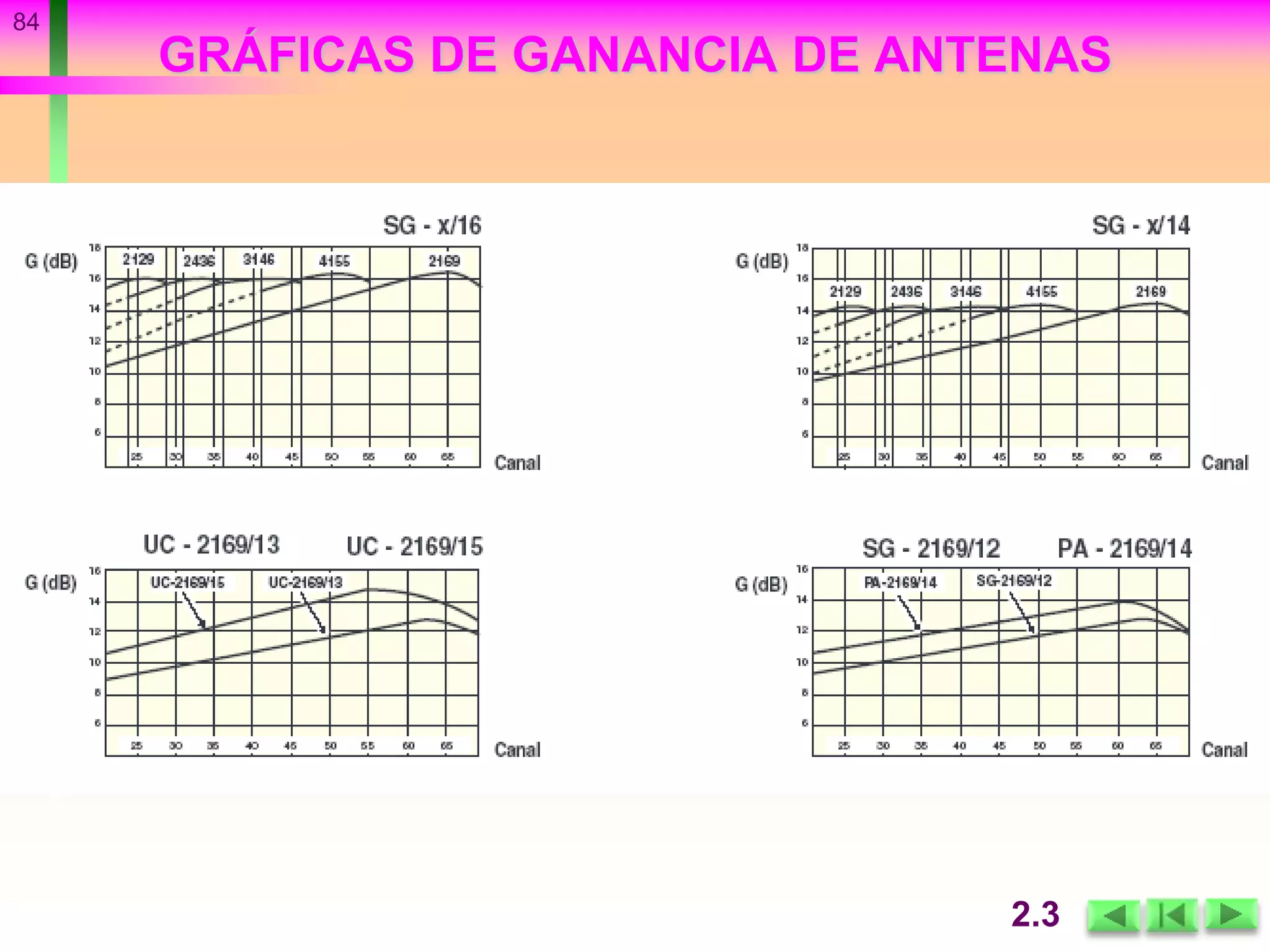

ANÁLISIS DE GRÁFICOS DE ANTENAS
• Interpretación de los gráficos de ganancia.
• Estudio de cada parámetro.
Pulsa en cada imagen para ampliar

22

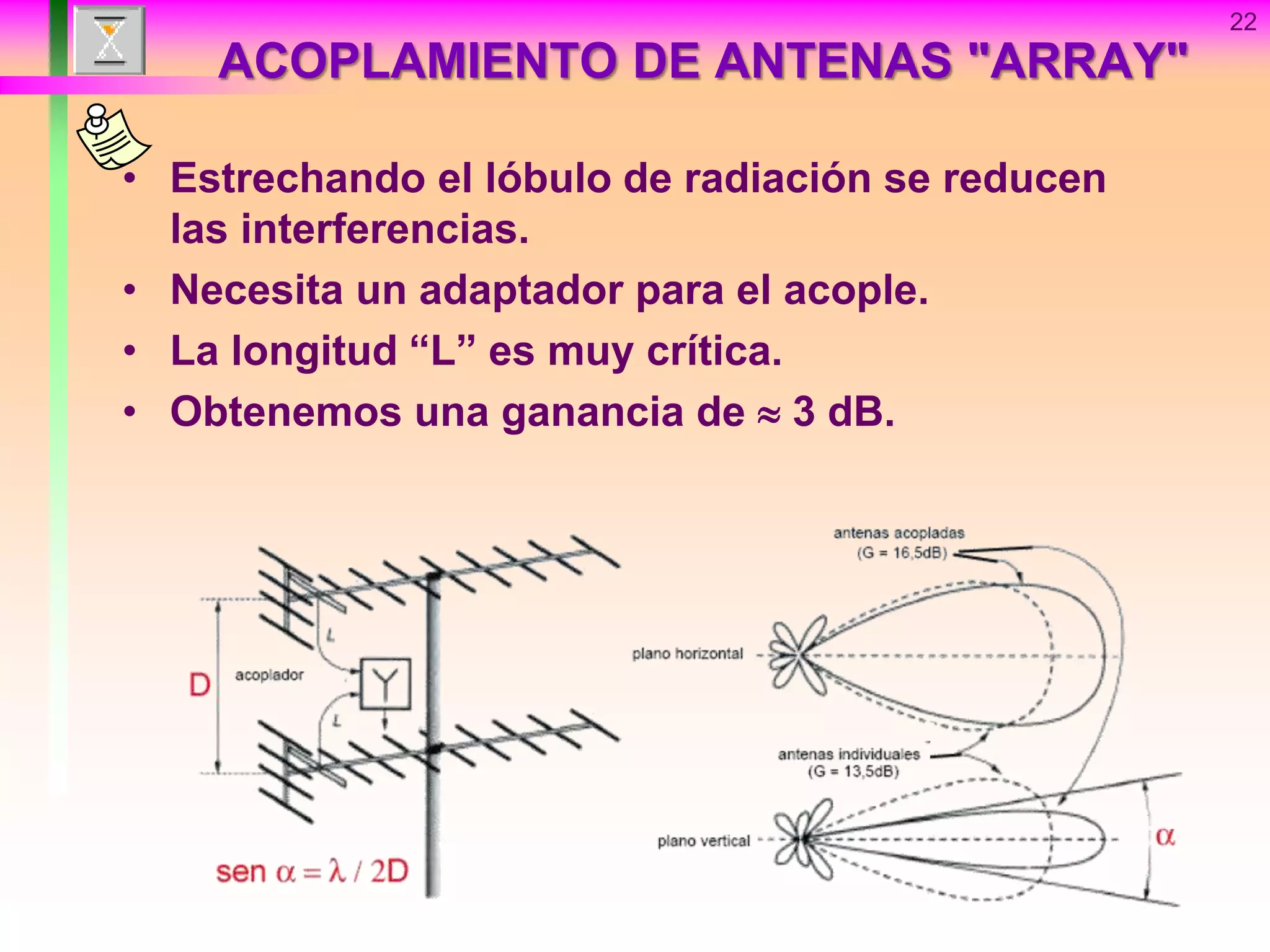

ACOPLAMIENTO DE ANTENAS "ARRAY"
• Estrechando el lóbulo de radiación se reducen
las interferencias.
• Necesita un adaptador para el acople.
• La longitud “L” es muy crítica.
• Obtenemos una ganancia de  3 dB.

23

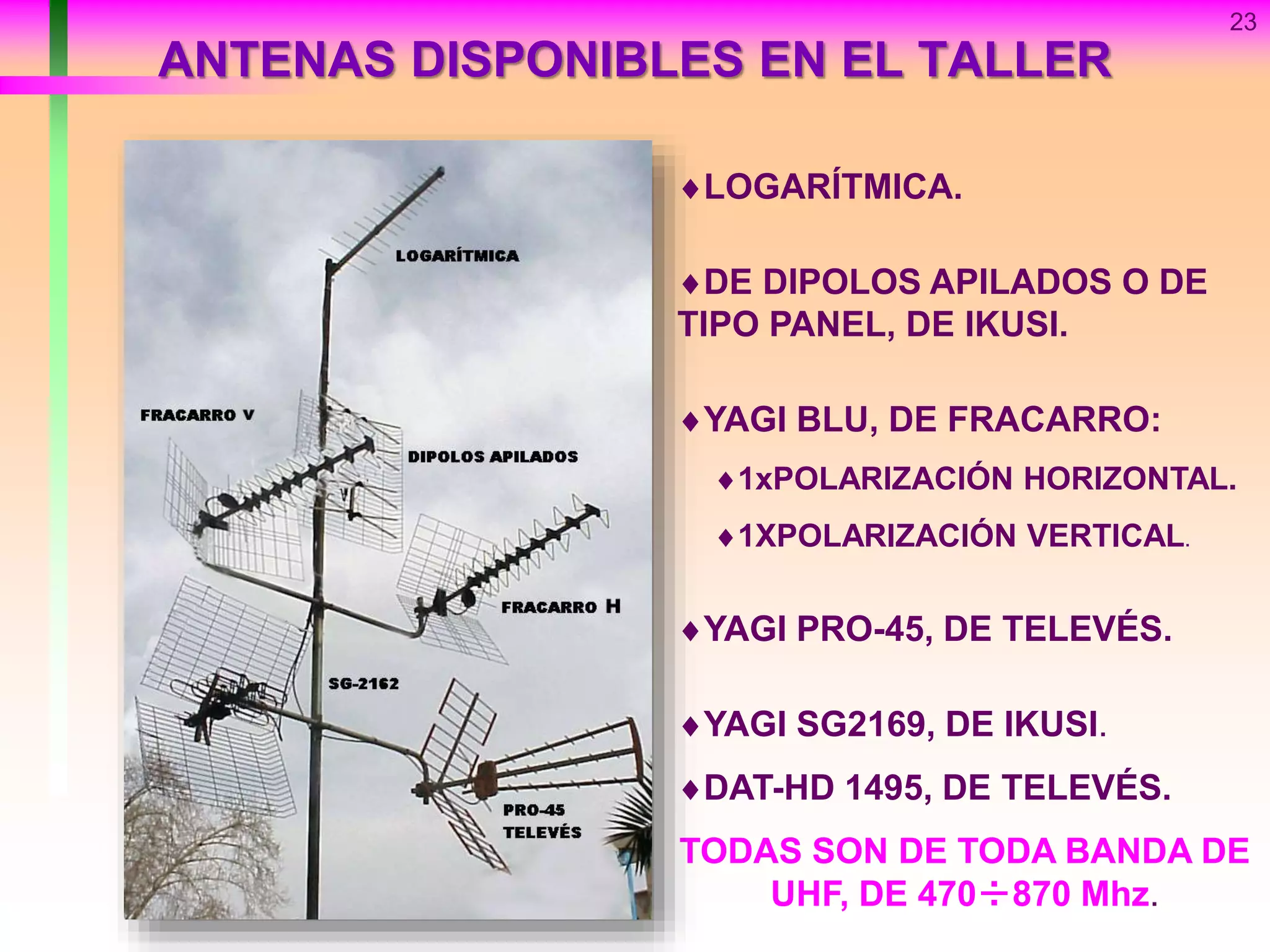

ANTENAS DISPONIBLES EN EL TALLER
LOGARÍTMICA.
DE DIPOLOS APILADOS O DE
TIPO PANEL, DE IKUSI.
YAGI BLU, DE FRACARRO:
1xPOLARIZACIÓN HORIZONTAL.
1XPOLARIZACIÓN VERTICAL.
YAGI PRO-45, DE TELEVÉS.
YAGI SG2169, DE IKUSI.
DAT-HD 1495, DE TELEVÉS.
TODAS SON DE TODA BANDA DE
UHF, DE 470÷870 Mhz.

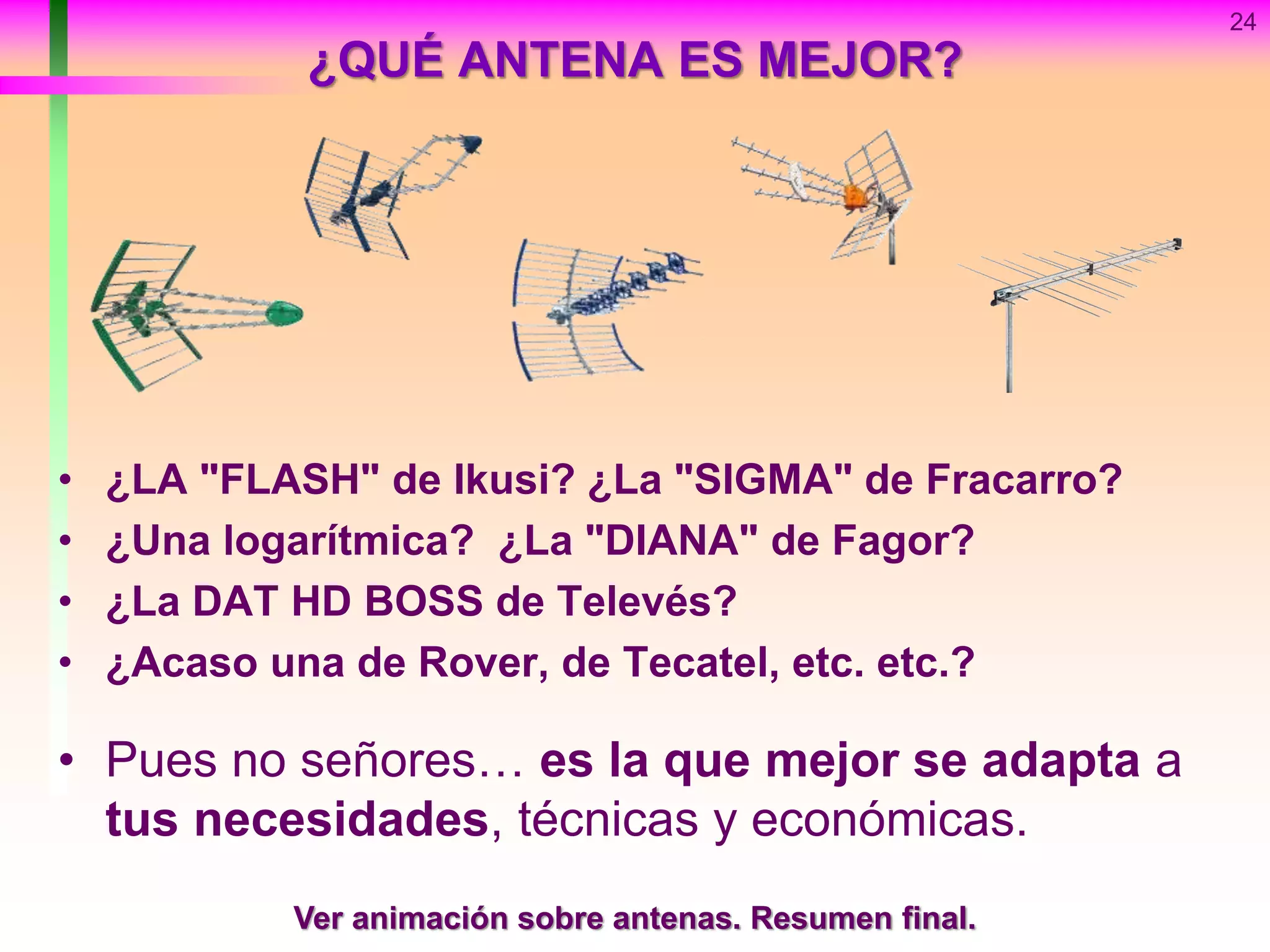

¿QUÉ ANTENA ES MEJOR?
• ¿LA "FLASH" de Ikusi? ¿La "SIGMA" de Fracarro?
• ¿Una logarítmica? ¿La "DIANA" de Fagor?
• ¿La DAT HD BOSS de Televés?
• ¿Acaso una de Rover, de Tecatel, etc. etc.?
• Pues no señores… es la que mejor se adapta a
tus necesidades, técnicas y económicas.
24
Ver animación sobre antenas. Resumen final.

25

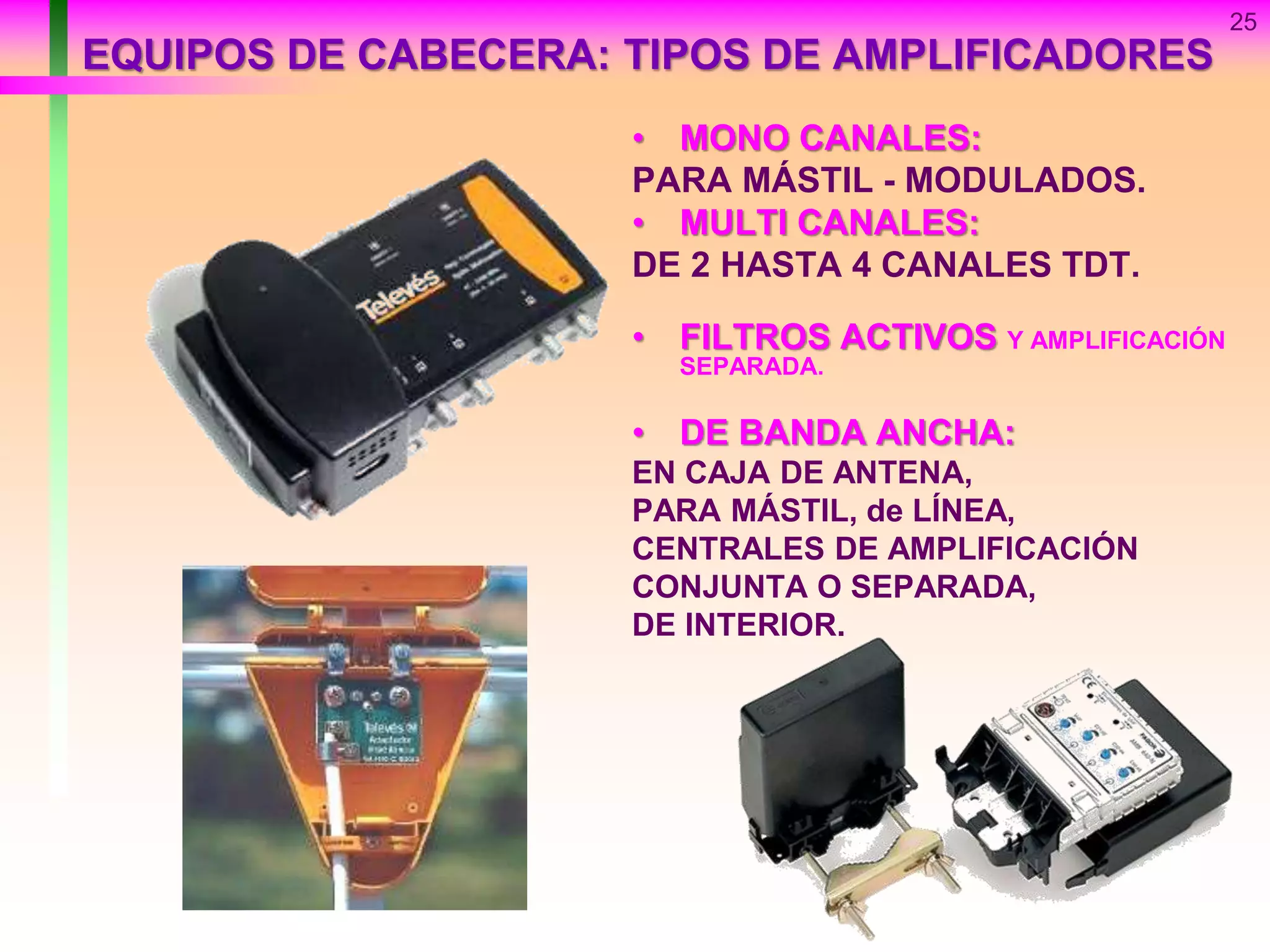

EQUIPOS DE CABECERA: TIPOS DE AMPLIFICADORES

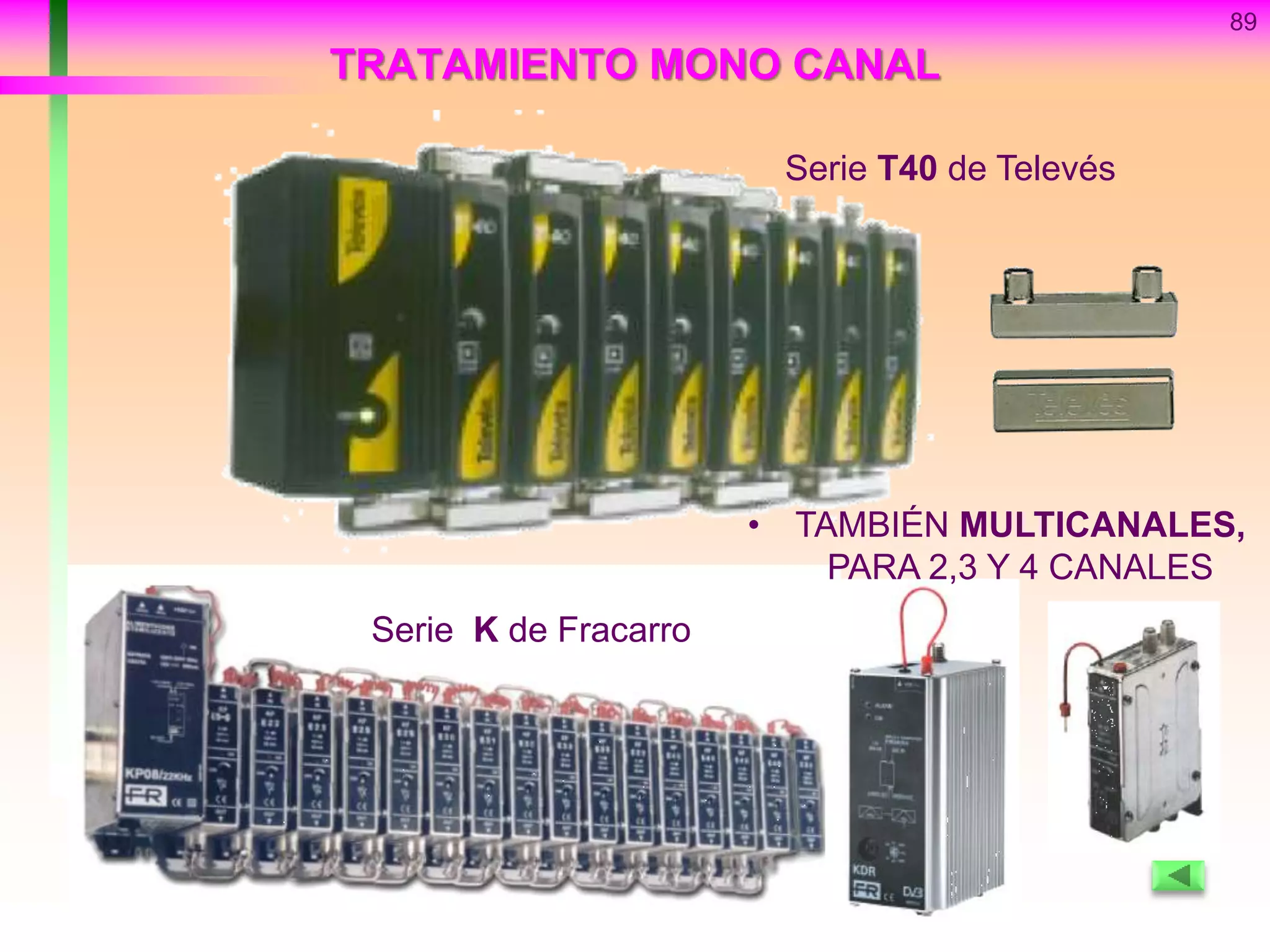

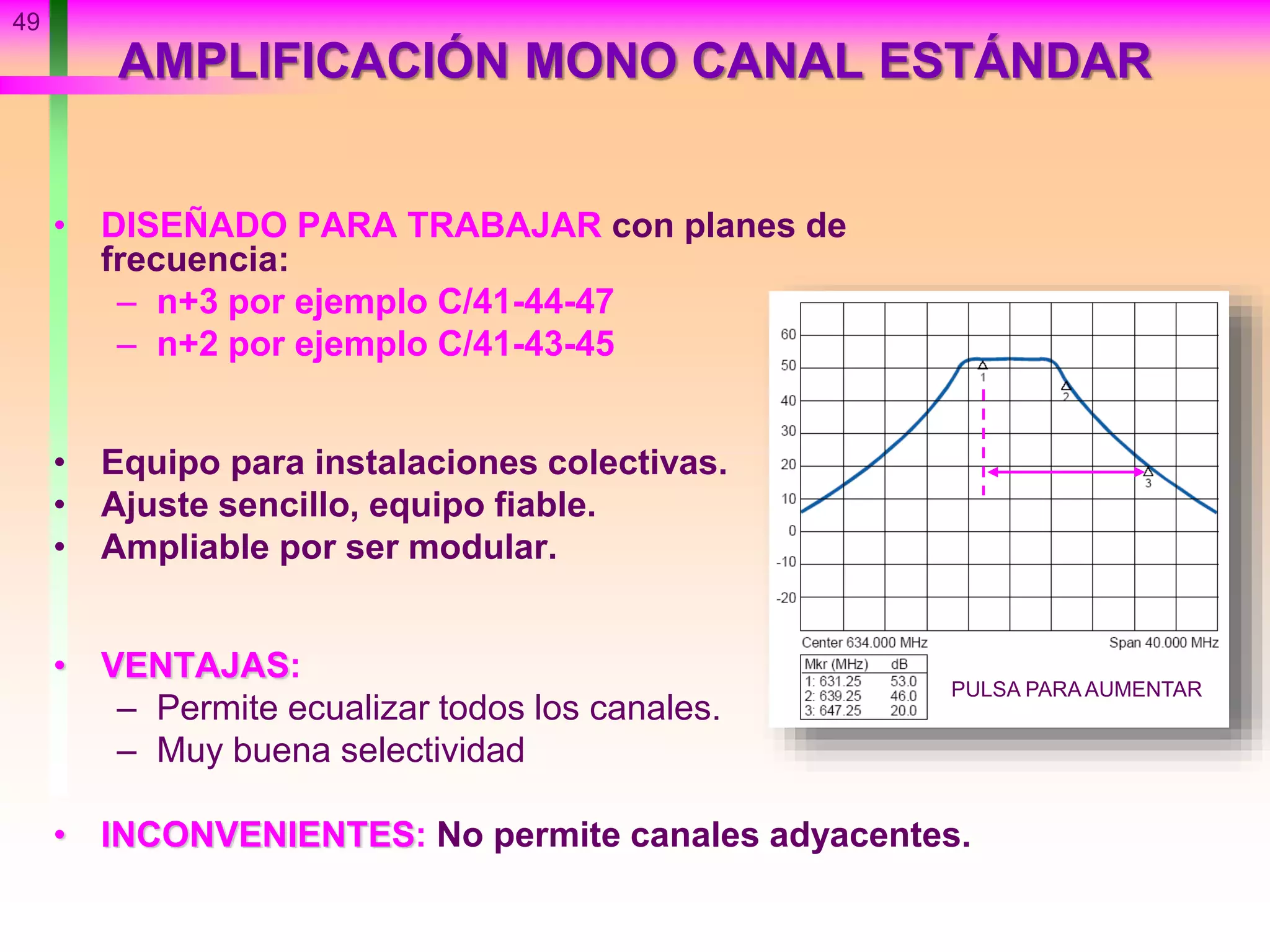

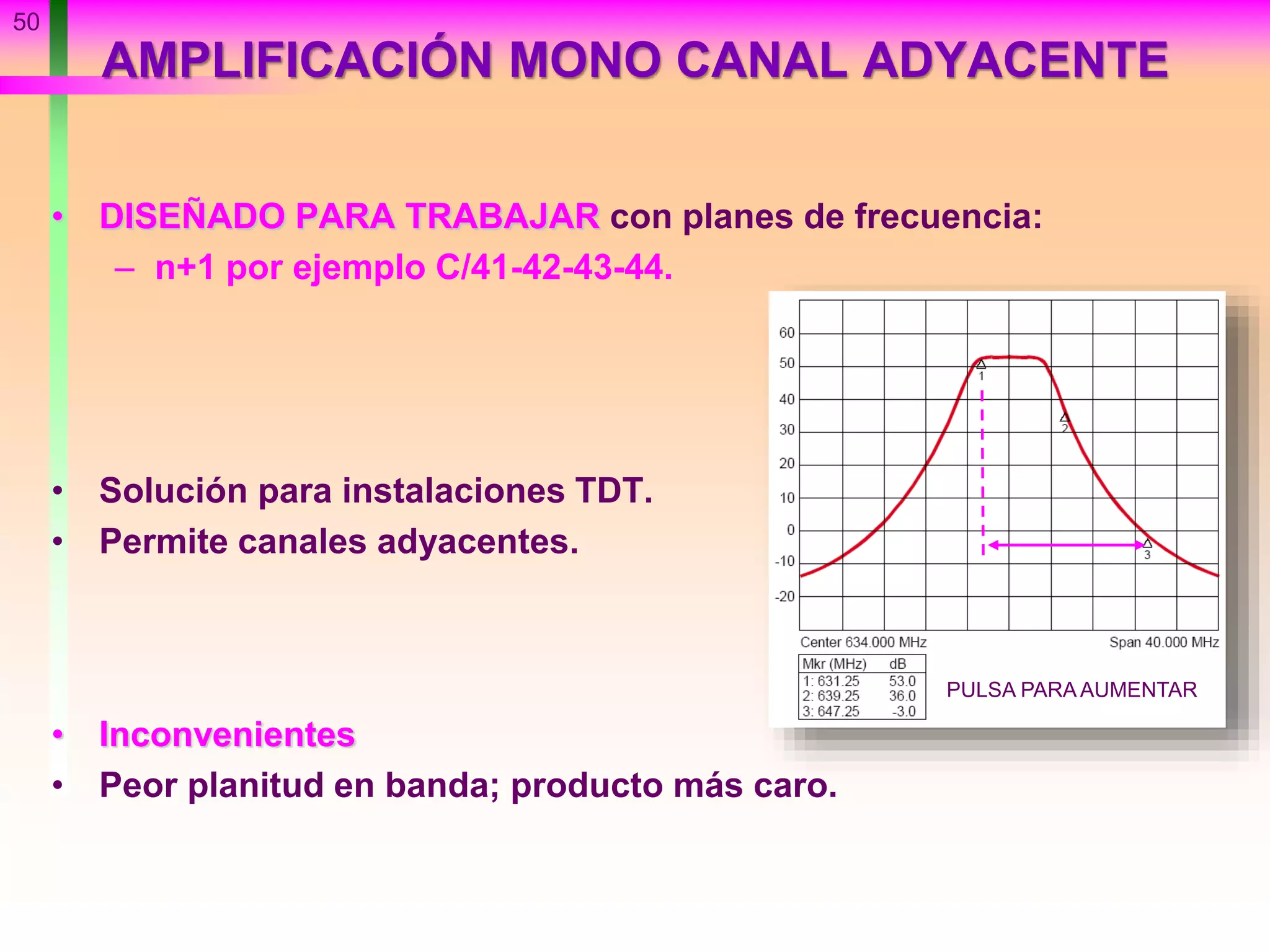

• MONO CANALES:
PARA MÁSTIL - MODULADOS.
• MULTI CANALES:
DE 2 HASTA 4 CANALES TDT.

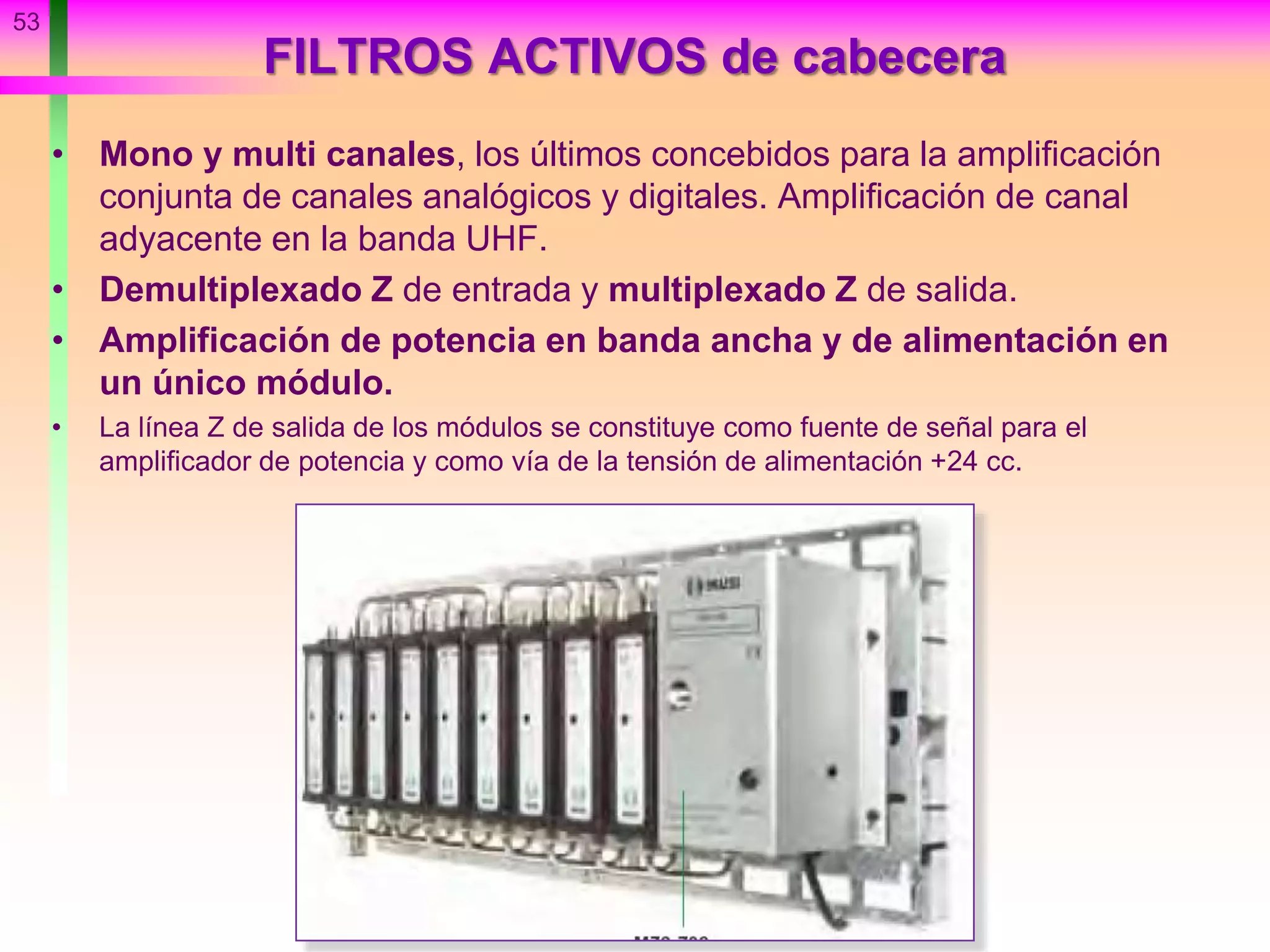

• FILTROS ACTIVOS Y AMPLIFICACIÓN
SEPARADA.

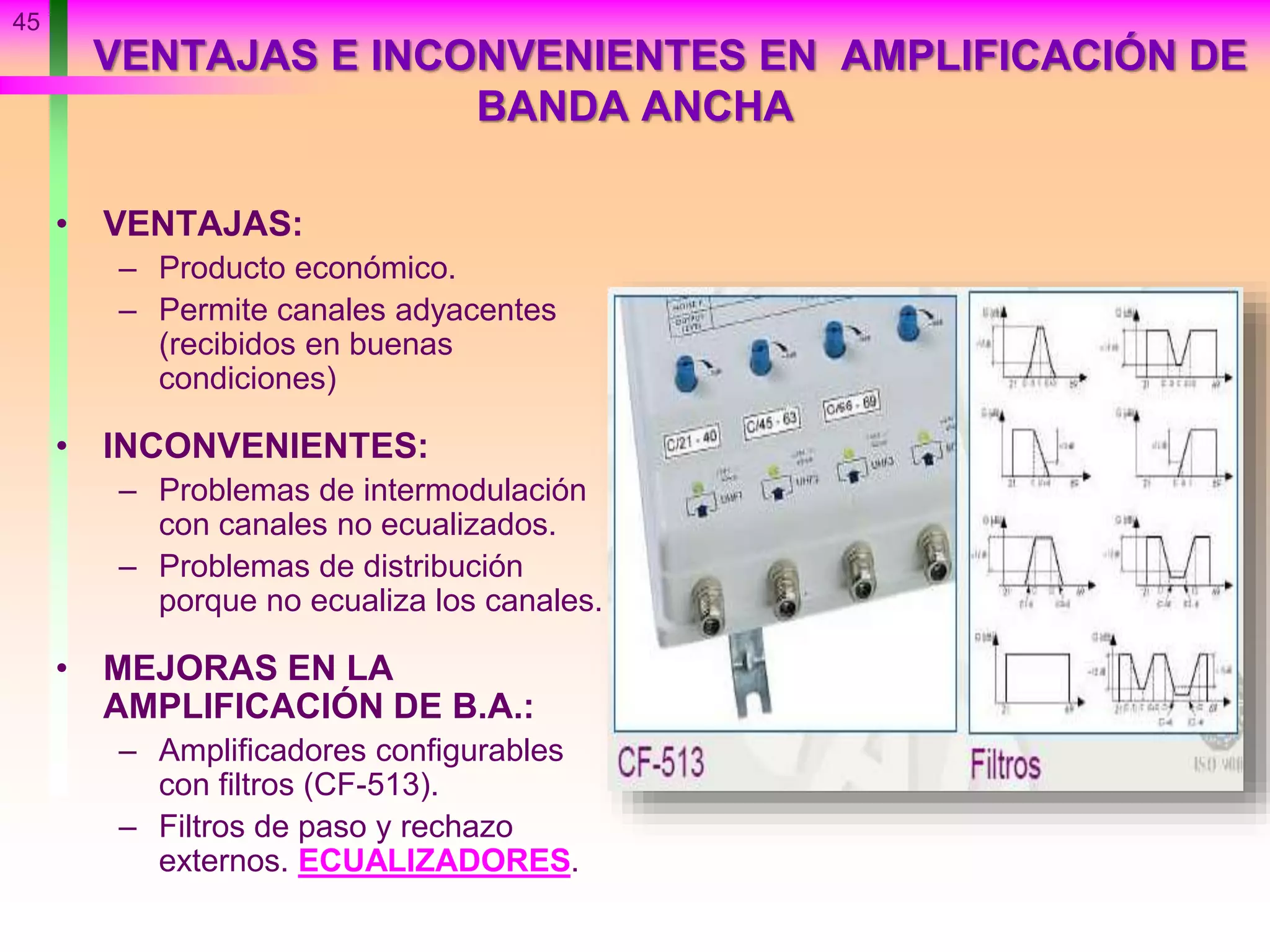

• DE BANDA ANCHA:
EN CAJA DE ANTENA,
PARA MÁSTIL, de LÍNEA,
CENTRALES DE AMPLIFICACIÓN
CONJUNTA O SEPARADA,

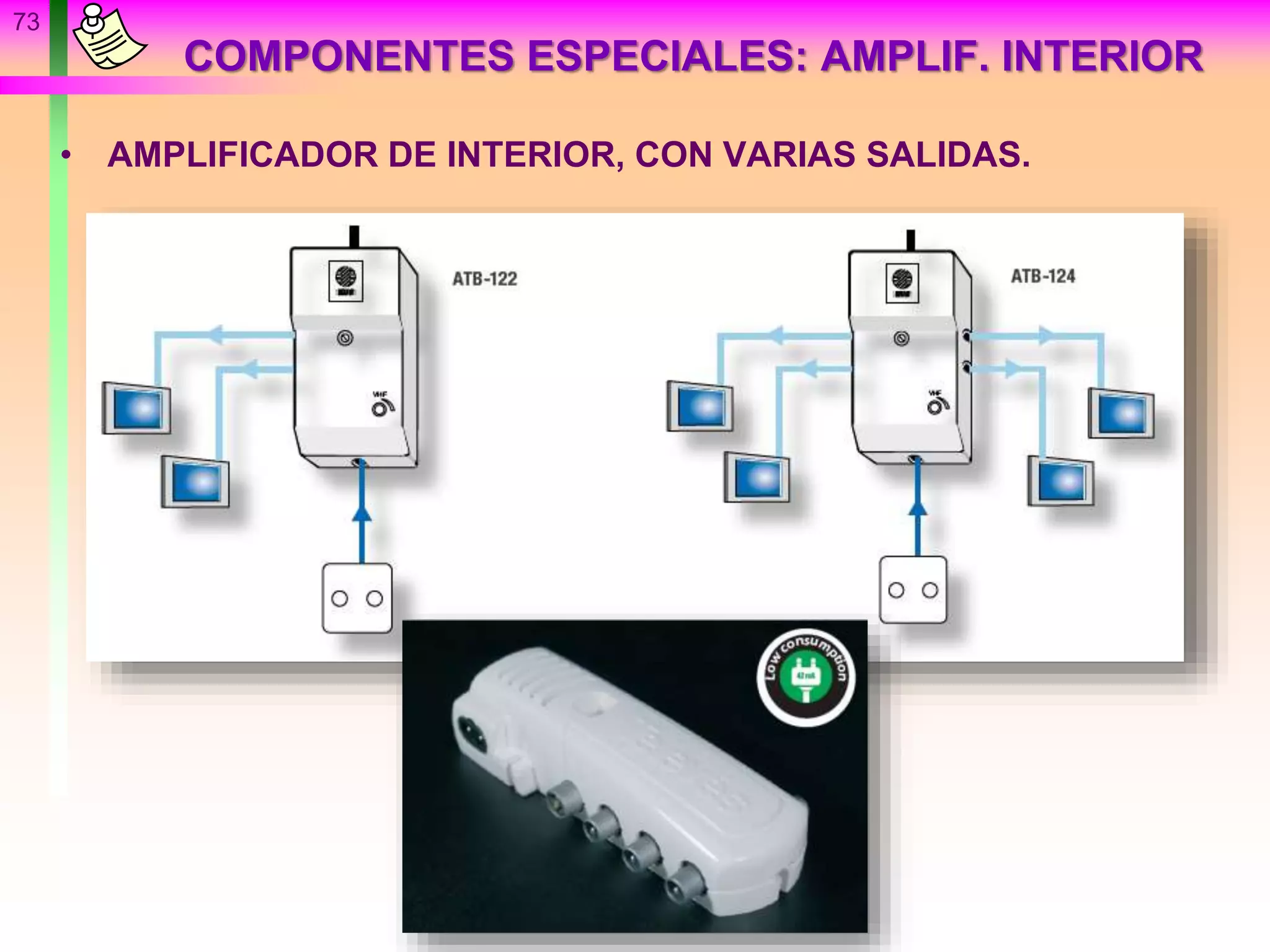

DE INTERIOR.

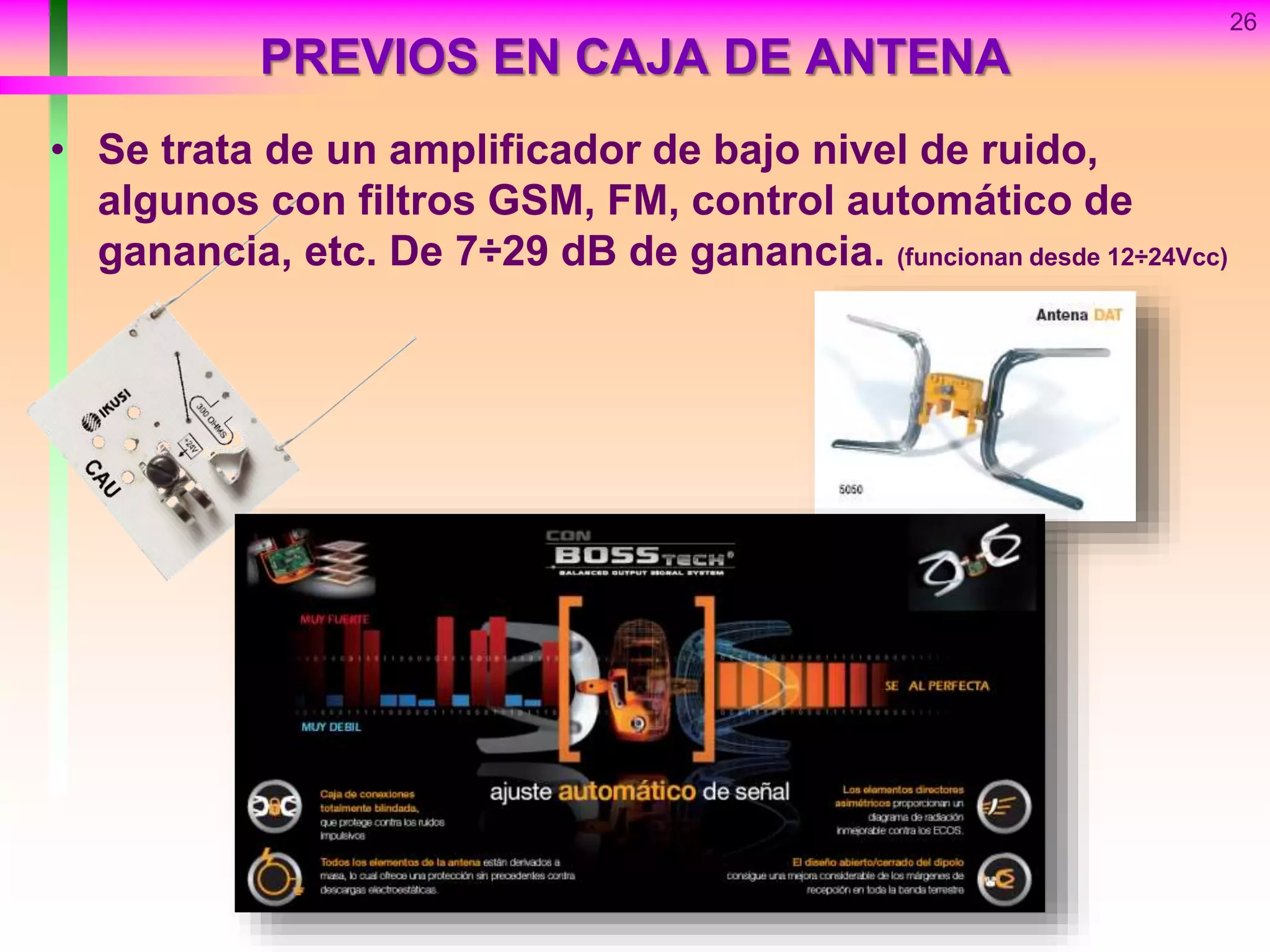

PREVIOS EN CAJA DE ANTENA
• Se trata de un amplificador de bajo nivel de ruido,
algunos con filtros GSM, FM, control automático de
ganancia, etc. De 7÷29 dB de ganancia. (funcionan desde 12÷24Vcc)
26

DIFERENCIAS ENTRE ANTENAS ACTIVAS
• Activas ≠ inteligentes??
• Activa, es aquella que incluye un amplificador en el dipolo.
• Activa+Inteligente, regula su ganancia y filtra interferencias 4G.
• Las activas causan problemas al saturarse con señales TDT y 4G.
27

ANTENAS ACTIVAS de interior - exterior
• Indicadas en zonas de alto nivel de señal.
• También en caravanas, camiones, etc.
28

29

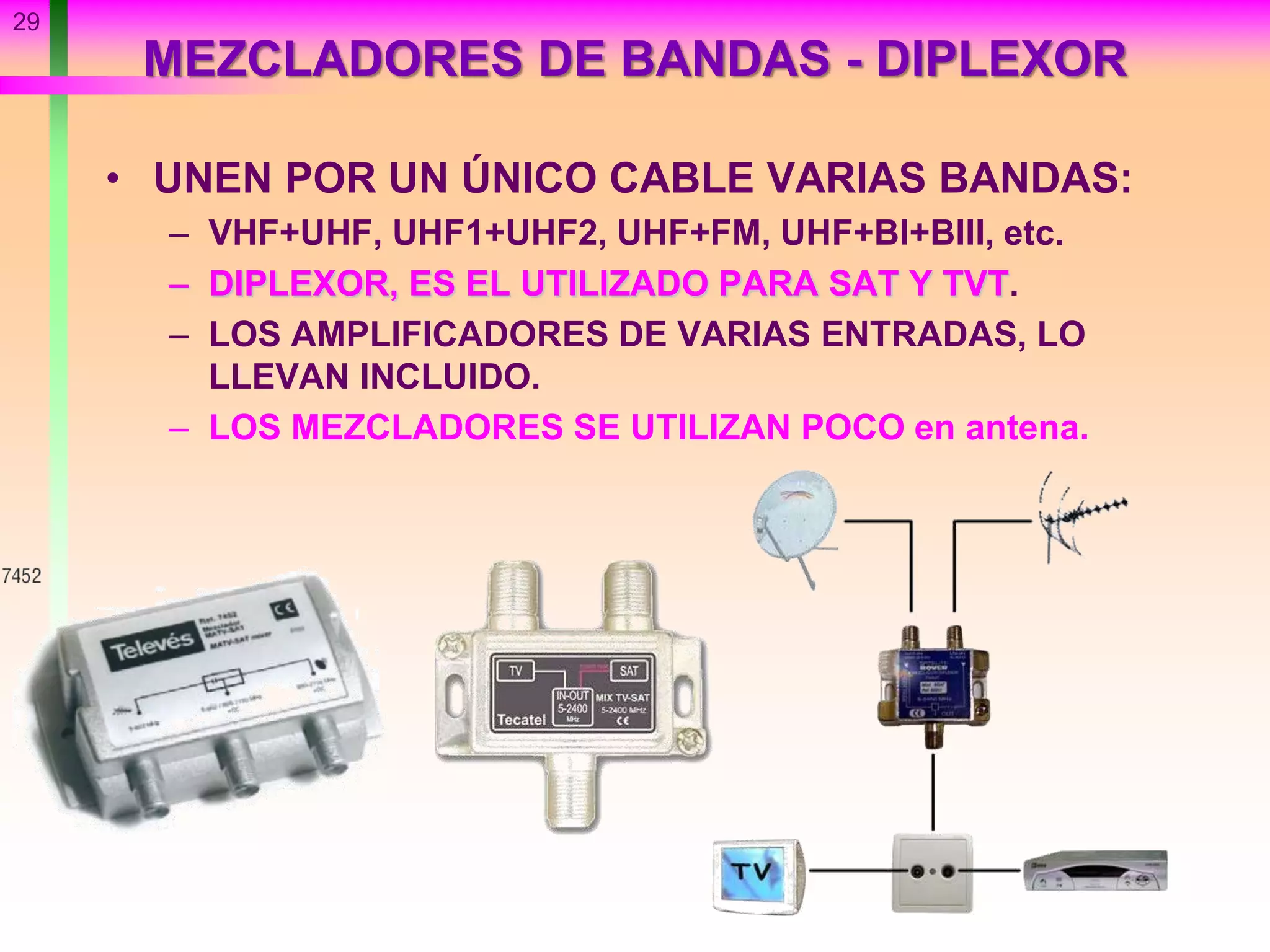

MEZCLADORES DE BANDAS - DIPLEXOR
• UNEN POR UN ÚNICO CABLE VARIAS BANDAS:
– VHF+UHF, UHF1+UHF2, UHF+FM, UHF+BI+BIII, etc.
– DIPLEXOR, ES EL UTILIZADO PARA SAT Y TVT.
– LOS AMPLIFICADORES DE VARIAS ENTRADAS, LO
LLEVAN INCLUIDO.
– LOS MEZCLADORES SE UTILIZAN POCO en antena.

30

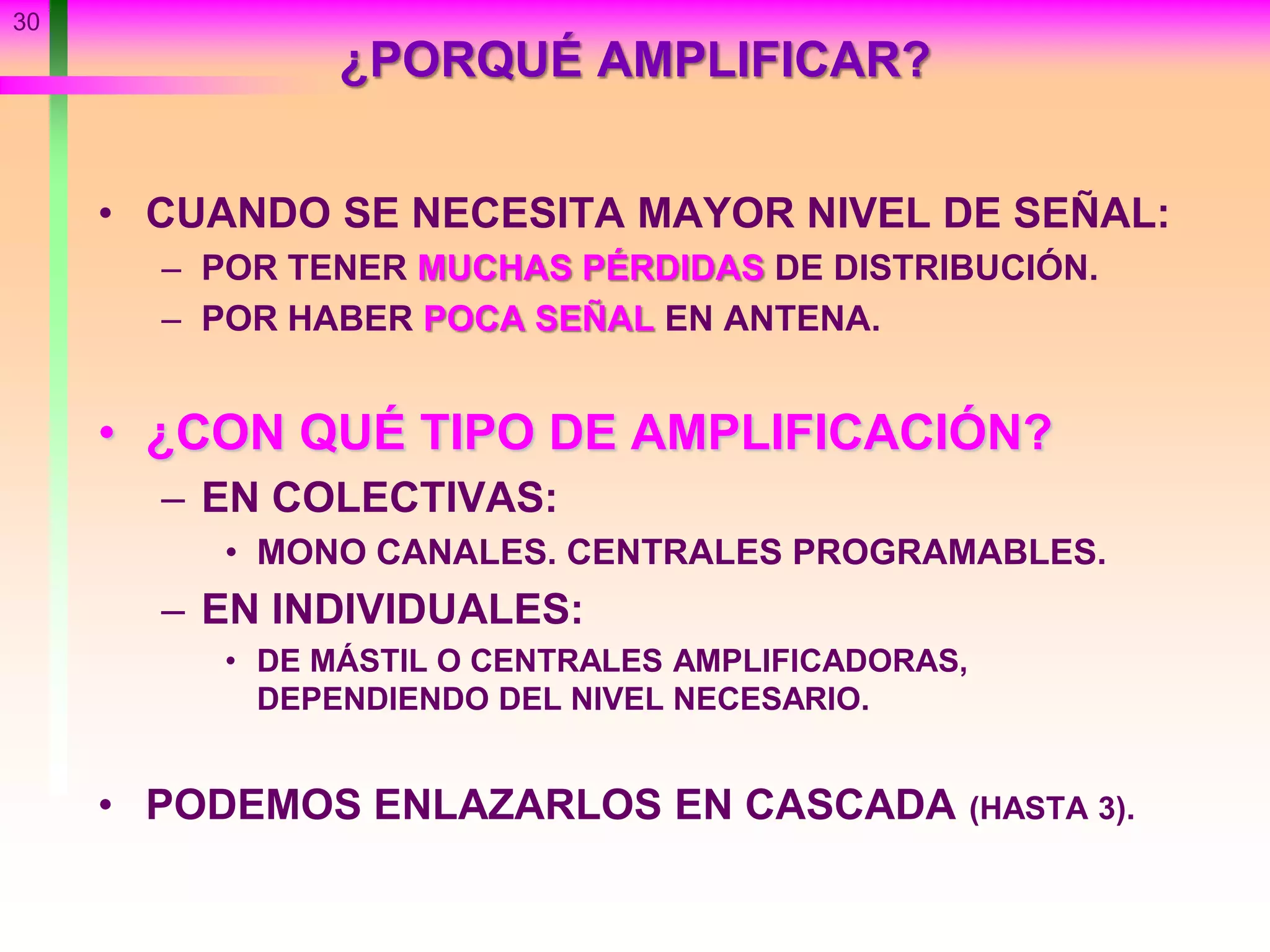

¿PORQUÉ AMPLIFICAR?
• CUANDO SE NECESITA MAYOR NIVEL DE SEÑAL:
– POR TENER MUCHAS PÉRDIDAS DE DISTRIBUCIÓN.
– POR HABER POCA SEÑAL EN ANTENA.
• ¿CON QUÉ TIPO DE AMPLIFICACIÓN?
– EN COLECTIVAS:
• MONO CANALES. CENTRALES PROGRAMABLES.
– EN INDIVIDUALES:
• DE MÁSTIL O CENTRALES AMPLIFICADORAS,
DEPENDIENDO DEL NIVEL NECESARIO.
• PODEMOS ENLAZARLOS EN CASCADA (HASTA 3).

31

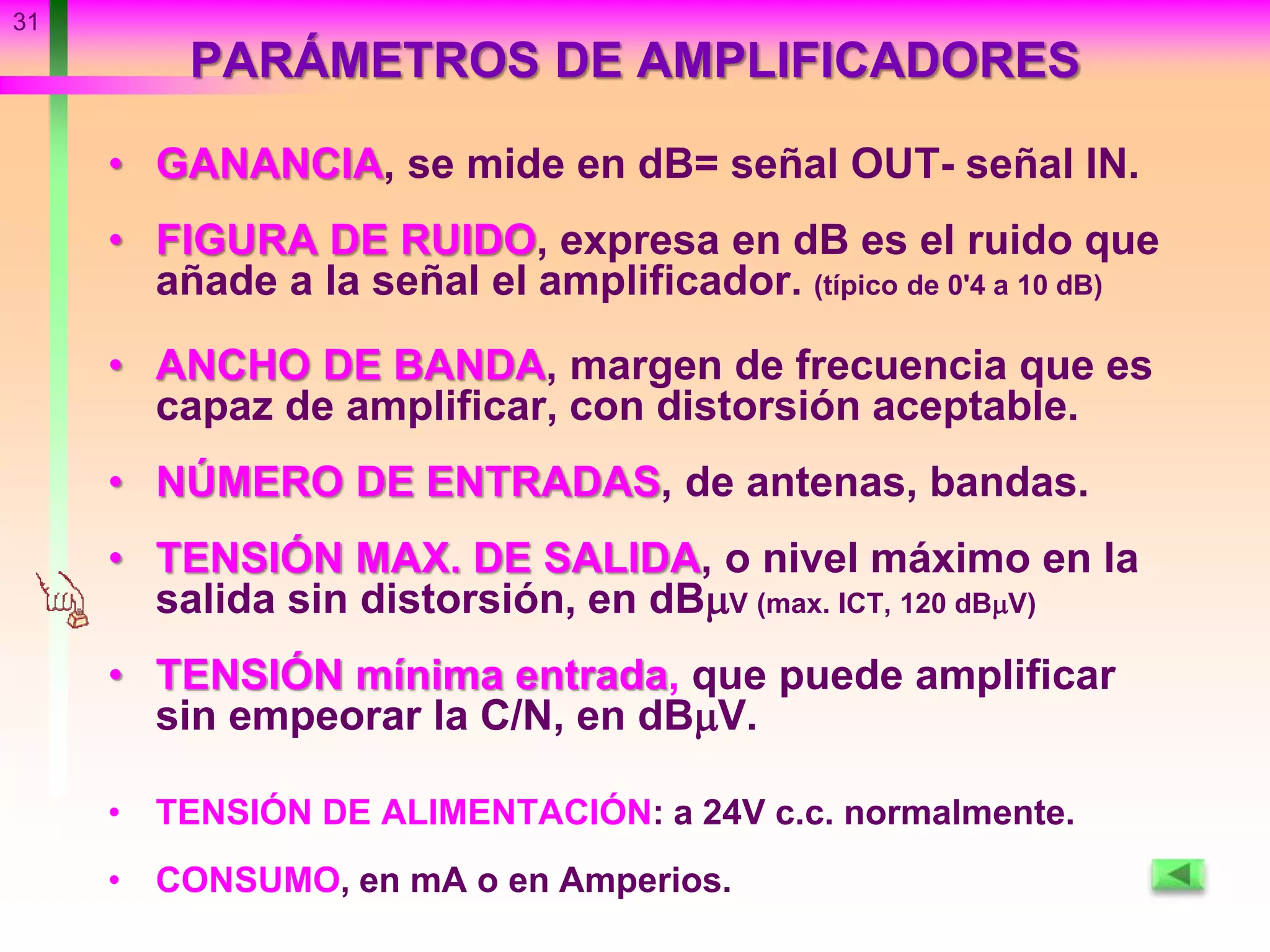

• GANANCIA, se mide en dB= señal OUT- señal IN.
• FIGURA DE RUIDO, expresa en dB es el ruido que
añade a la señal el amplificador. (típico de 0'4 a 10 dB)
• ANCHO DE BANDA, margen de frecuencia que es
capaz de amplificar, con distorsión aceptable.
• NÚMERO DE ENTRADAS, de antenas, bandas.
• TENSIÓN MAX. DE SALIDA, o nivel máximo en la
salida sin distorsión, en dBV (max. ICT, 120 dBV)
• TENSIÓN mínima entrada, que puede amplificar
sin empeorar la C/N, en dBV.
• TENSIÓN DE ALIMENTACIÓN: a 24V c.c. normalmente.
• CONSUMO, en mA o en Amperios.
PARÁMETROS DE AMPLIFICADORES

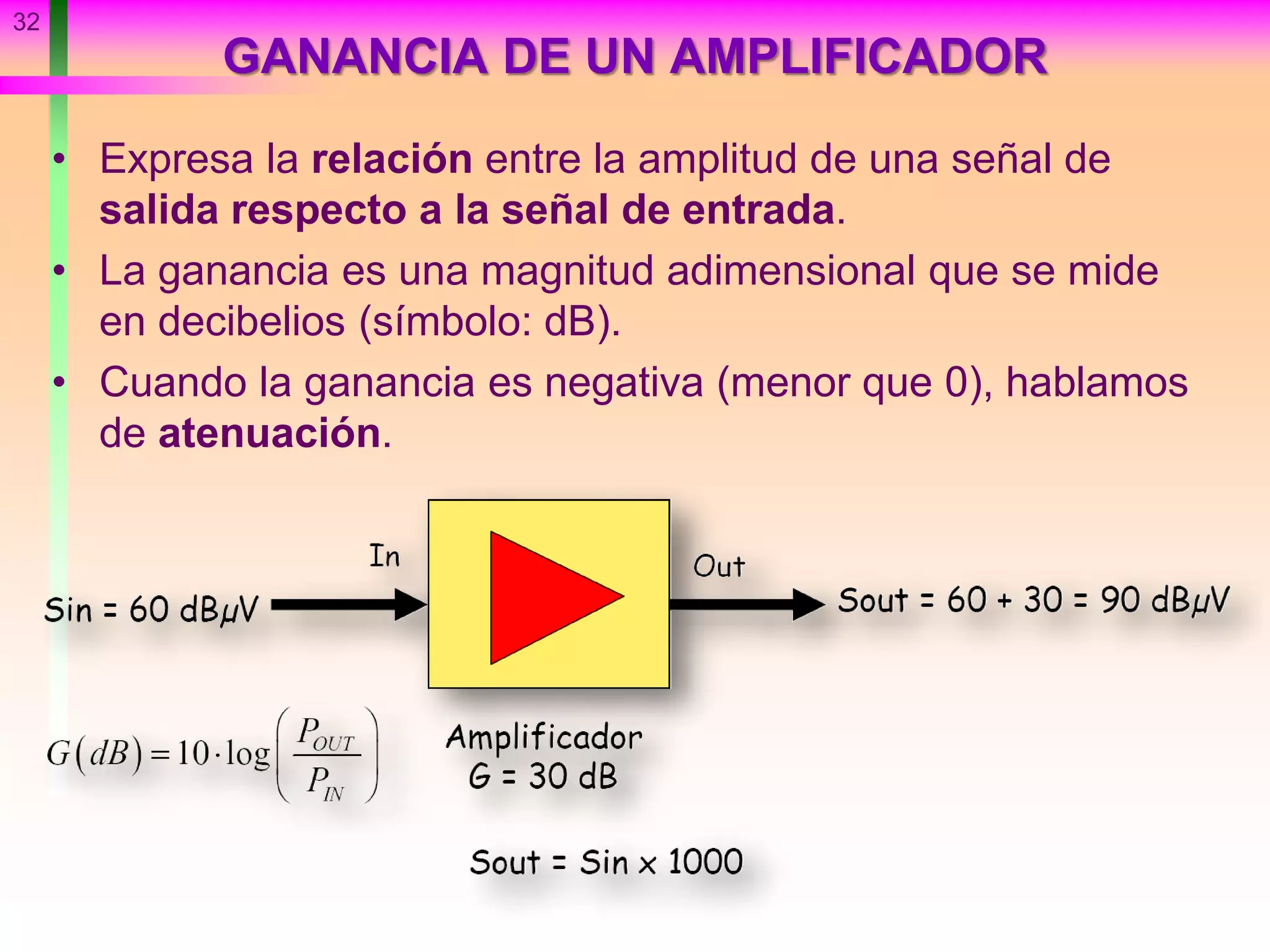

GANANCIA DE UN AMPLIFICADOR
• Expresa la relación entre la amplitud de una señal de
salida respecto a la señal de entrada.
• La ganancia es una magnitud adimensional que se mide
en decibelios (símbolo: dB).
• Cuando la ganancia es negativa (menor que 0), hablamos
de atenuación.
32

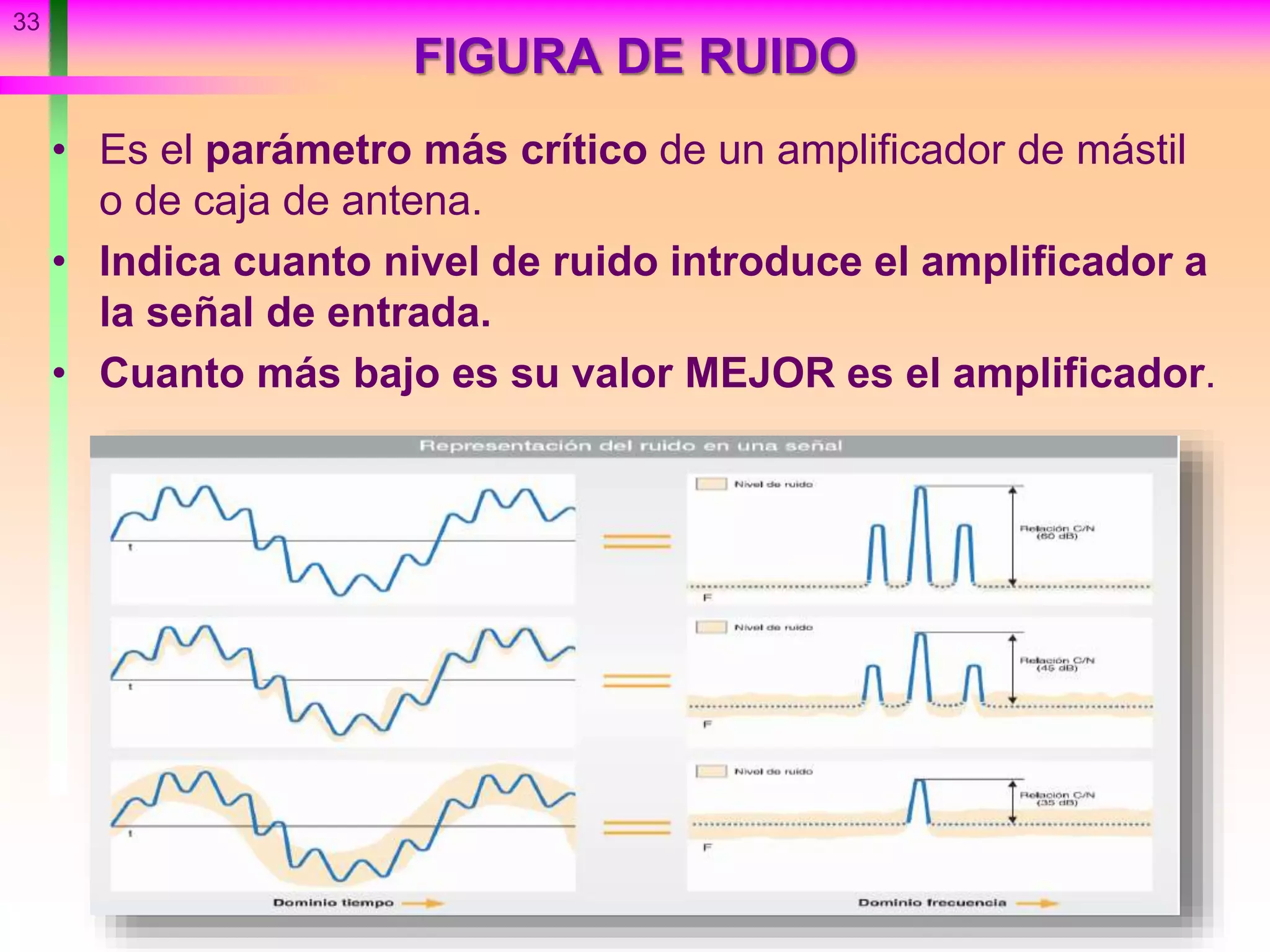

FIGURA DE RUIDO
• Es el parámetro más crítico de un amplificador de mástil
o de caja de antena.
• Indica cuanto nivel de ruido introduce el amplificador a
la señal de entrada.
• Cuanto más bajo es su valor MEJOR es el amplificador.
33

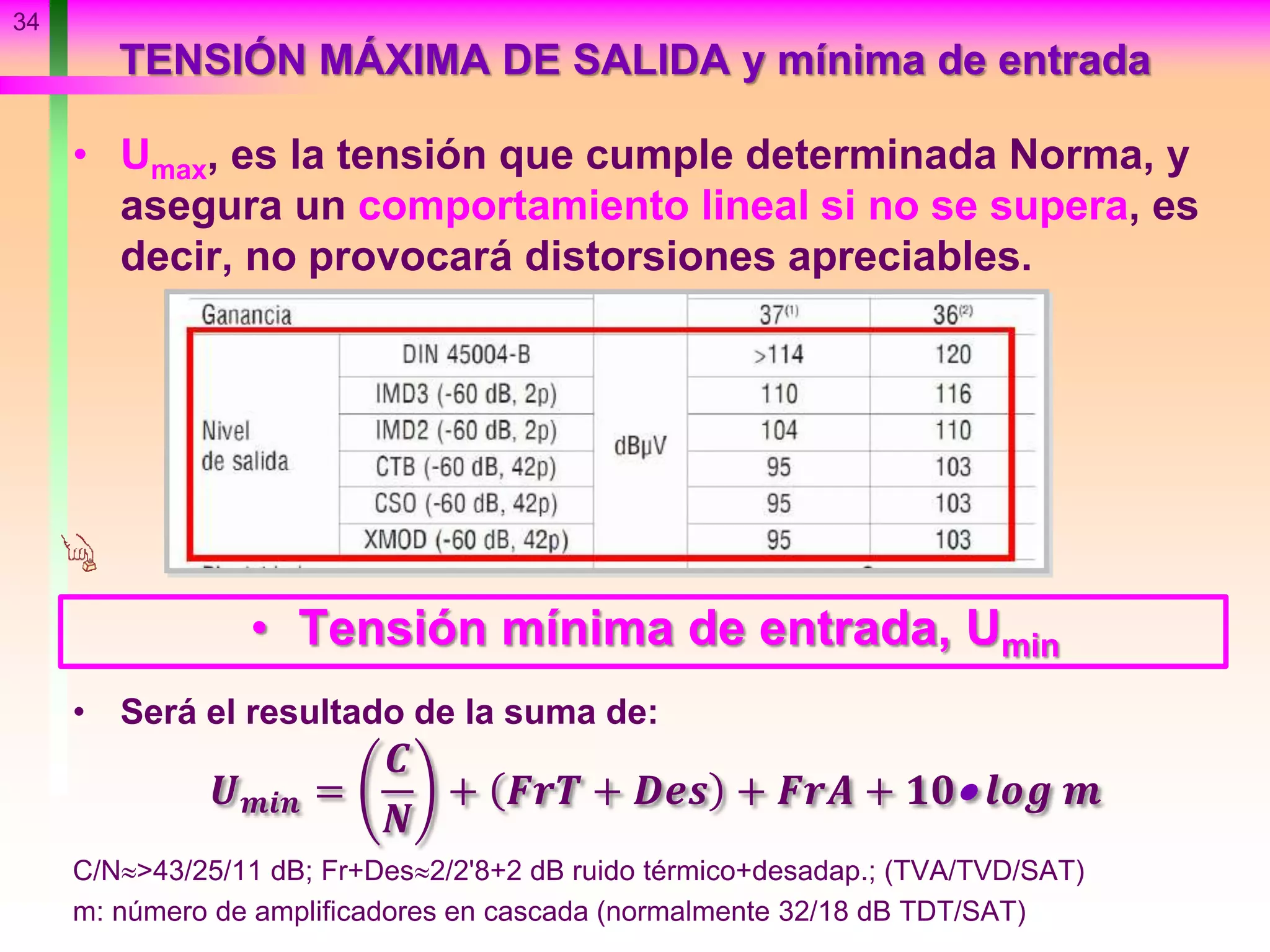

TENSIÓN MÁXIMA DE SALIDA y mínima de entrada
• Umax, es la tensión que cumple determinada Norma, y
asegura un comportamiento lineal si no se supera, es
decir, no provocará distorsiones apreciables.
• Tensión mínima de entrada, Umin
• Será el resultado de la suma de:
𝑼 𝒎𝒊𝒏 =
𝑪
𝑵
+ 𝑭𝒓𝑻 + 𝑫𝒆𝒔 + 𝑭𝒓𝑨 + 𝟏𝟎 𝒍𝒐𝒈 𝒎
C/N>43/25/11 dB; Fr+Des2/2'8+2 dB ruido térmico+desadap.; (TVA/TVD/SAT)
m: número de amplificadores en cascada (normalmente 32/18 dB TDT/SAT)
34

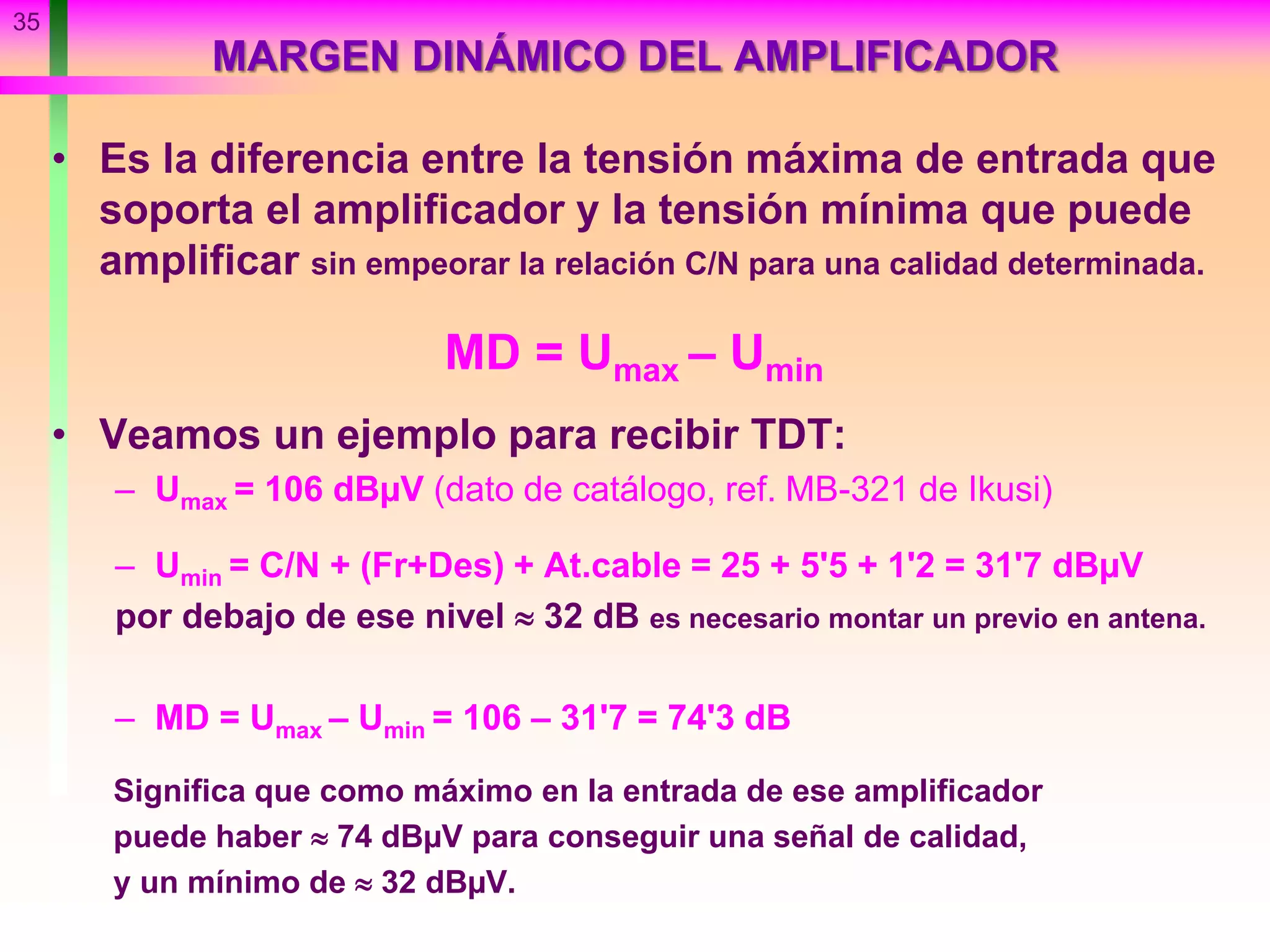

MARGEN DINÁMICO DEL AMPLIFICADOR
• Es la diferencia entre la tensión máxima de entrada que
soporta el amplificador y la tensión mínima que puede
amplificar sin empeorar la relación C/N para una calidad determinada.
MD = Umax – Umin
• Veamos un ejemplo para recibir TDT:
– Umax = 106 dBµV (dato de catálogo, ref. MB-321 de Ikusi)
– Umin = C/N + (Fr+Des) + At.cable = 25 + 5'5 + 1'2 = 31'7 dBµV
por debajo de ese nivel  32 dB es necesario montar un previo en antena.
– MD = Umax – Umin = 106 – 31'7 = 74'3 dB
Significa que como máximo en la entrada de ese amplificador
puede haber  74 dBµV para conseguir una señal de calidad,
y un mínimo de  32 dBµV.
35

36

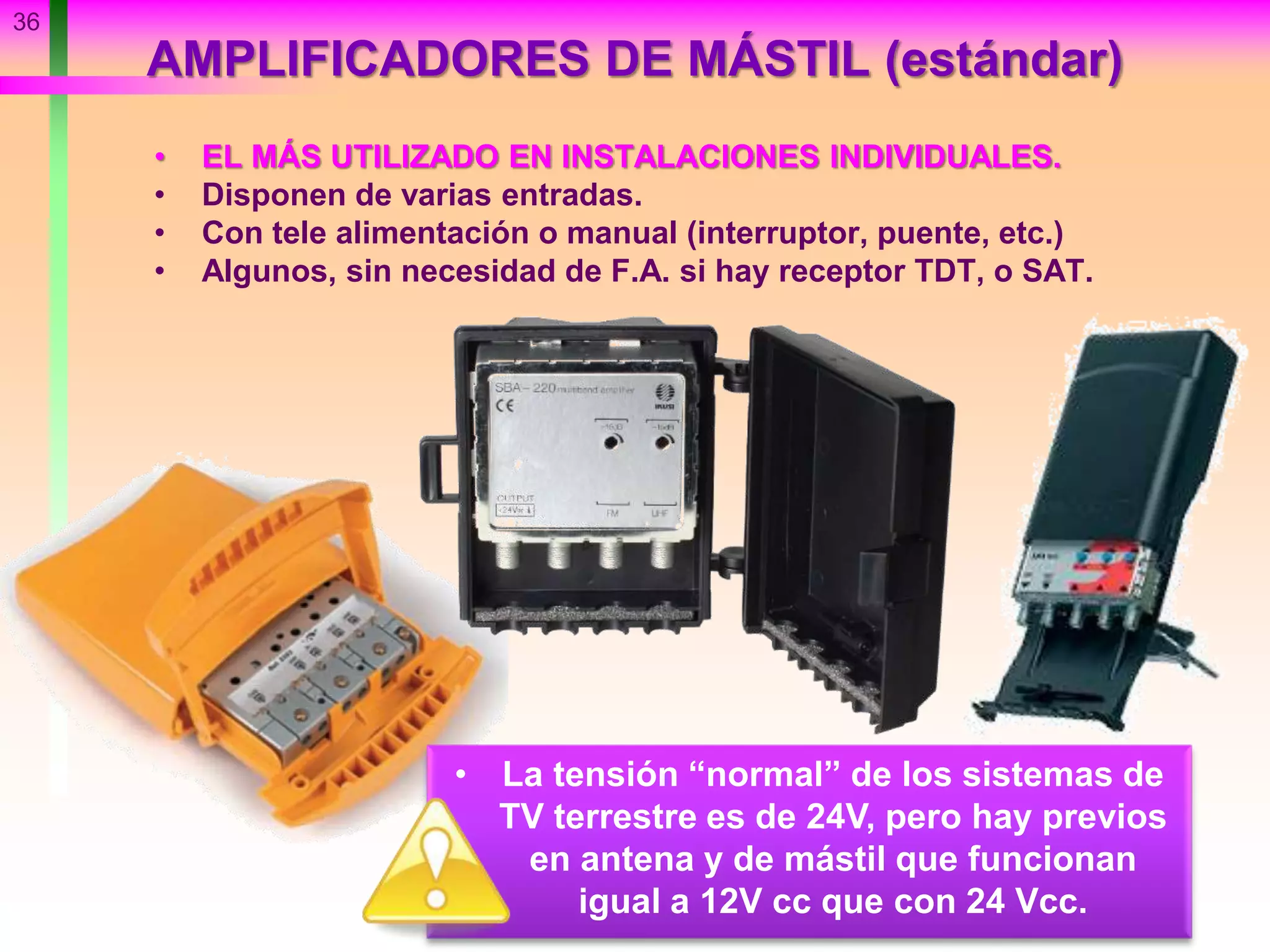

AMPLIFICADORES DE MÁSTIL (estándar)
• EL MÁS UTILIZADO EN INSTALACIONES INDIVIDUALES.
• Disponen de varias entradas.
• Con tele alimentación o manual (interruptor, puente, etc.)
• Algunos, sin necesidad de F.A. si hay receptor TDT, o SAT.
• La tensión “normal” de los sistemas de
TV terrestre es de 24V, pero hay previos
en antena y de mástil que funcionan
igual a 12V cc que con 24 Vcc.

37

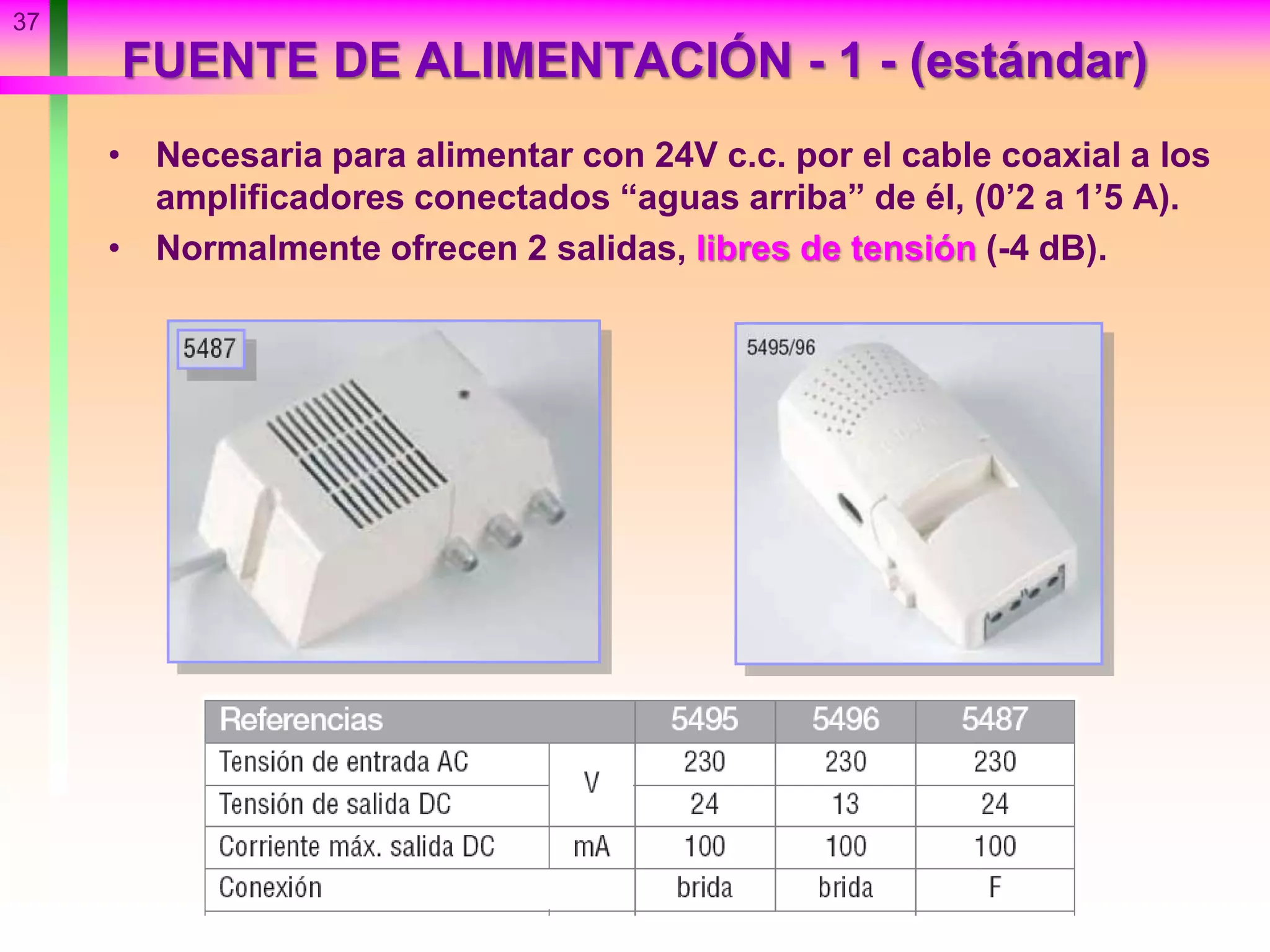

FUENTE DE ALIMENTACIÓN - 1 - (estándar)
• Necesaria para alimentar con 24V c.c. por el cable coaxial a los
amplificadores conectados “aguas arriba” de él, (0’2 a 1’5 A).
• Normalmente ofrecen 2 salidas, libres de tensión (-4 dB).

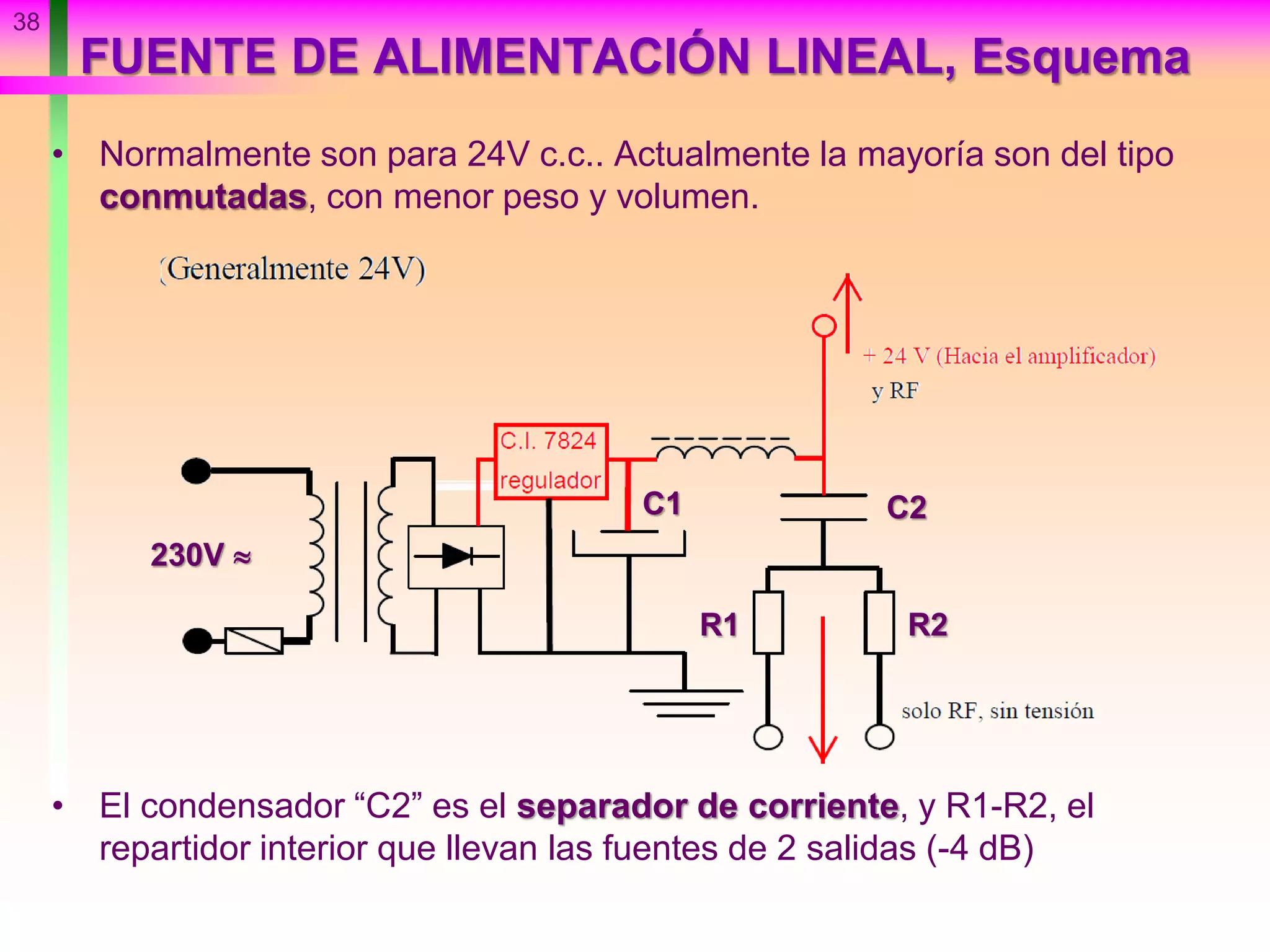

FUENTE DE ALIMENTACIÓN LINEAL, Esquema
• Normalmente son para 24V c.c.. Actualmente la mayoría son del tipo
conmutadas, con menor peso y volumen.
• El condensador “C2” es el separador de corriente, y R1-R2, el
repartidor interior que llevan las fuentes de 2 salidas (-4 dB)
38
C2C1
R2R1
230V 

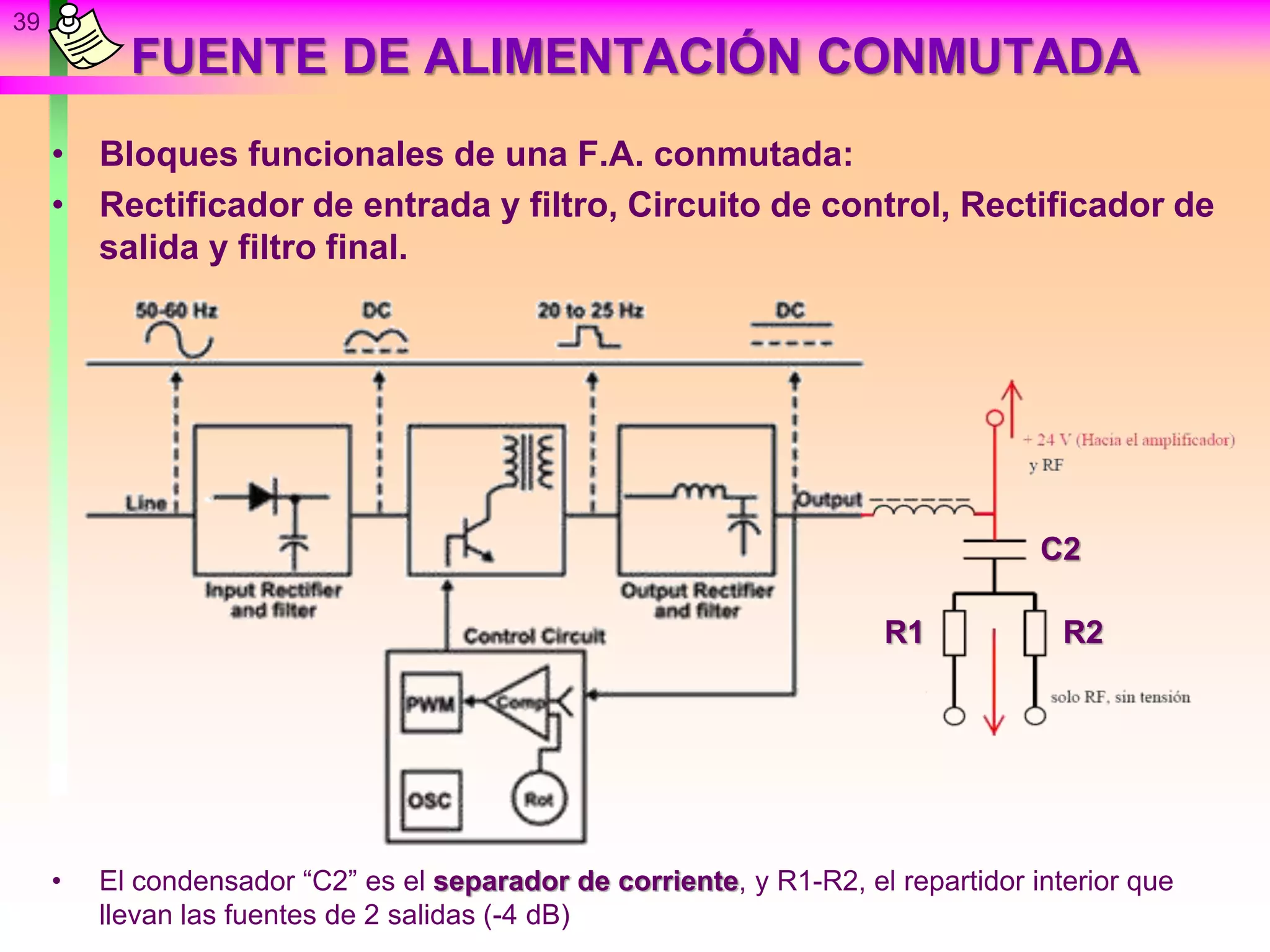

FUENTE DE ALIMENTACIÓN CONMUTADA
• Bloques funcionales de una F.A. conmutada:
• Rectificador de entrada y filtro, Circuito de control, Rectificador de
salida y filtro final.
• El condensador “C2” es el separador de corriente, y R1-R2, el repartidor interior que
llevan las fuentes de 2 salidas (-4 dB)
39
C2
R2R1

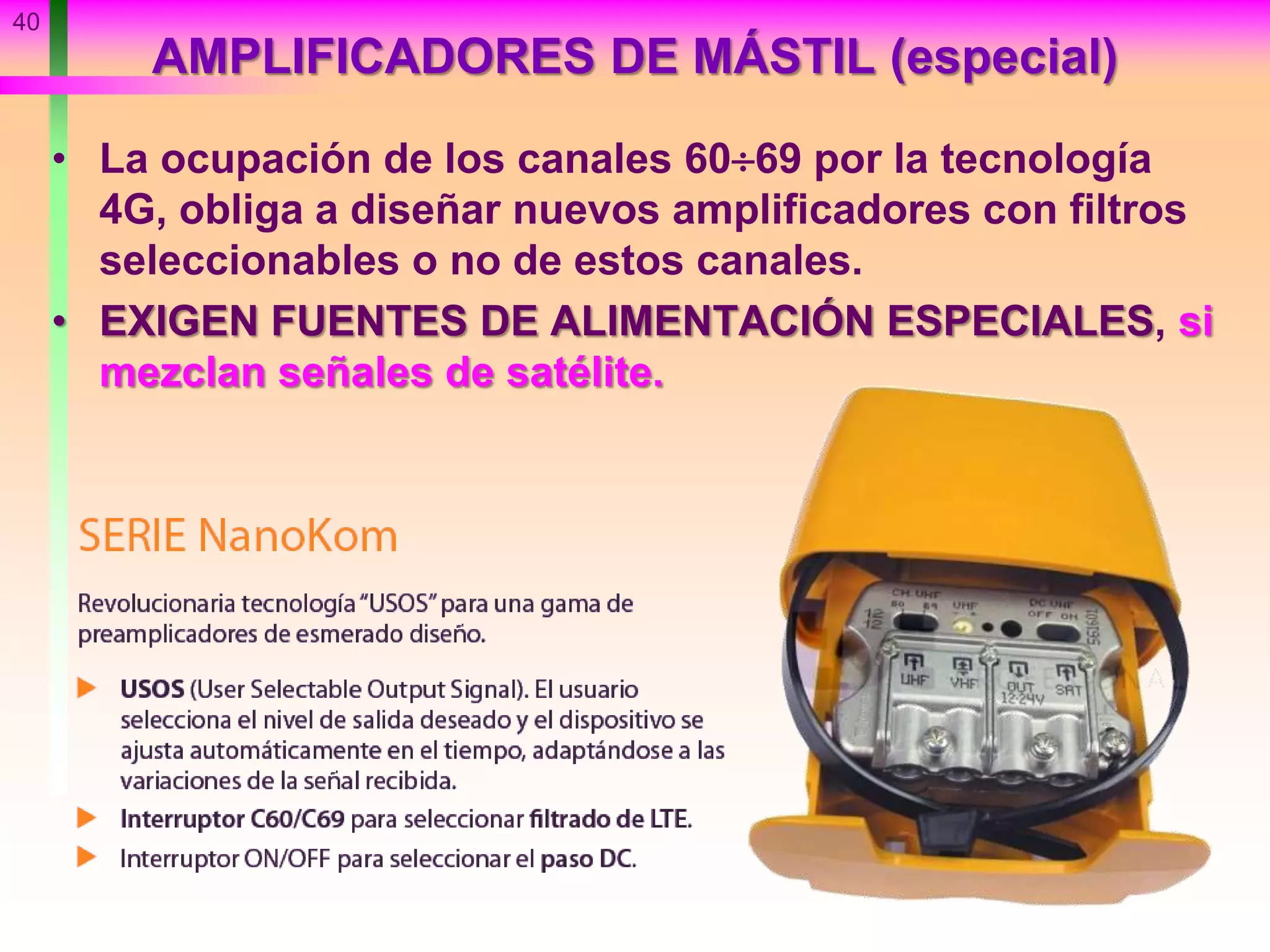

AMPLIFICADORES DE MÁSTIL (especial)
• La ocupación de los canales 6069 por la tecnología
4G, obliga a diseñar nuevos amplificadores con filtros
seleccionables o no de estos canales.
• EXIGEN FUENTES DE ALIMENTACIÓN ESPECIALES, si
mezclan señales de satélite.
40

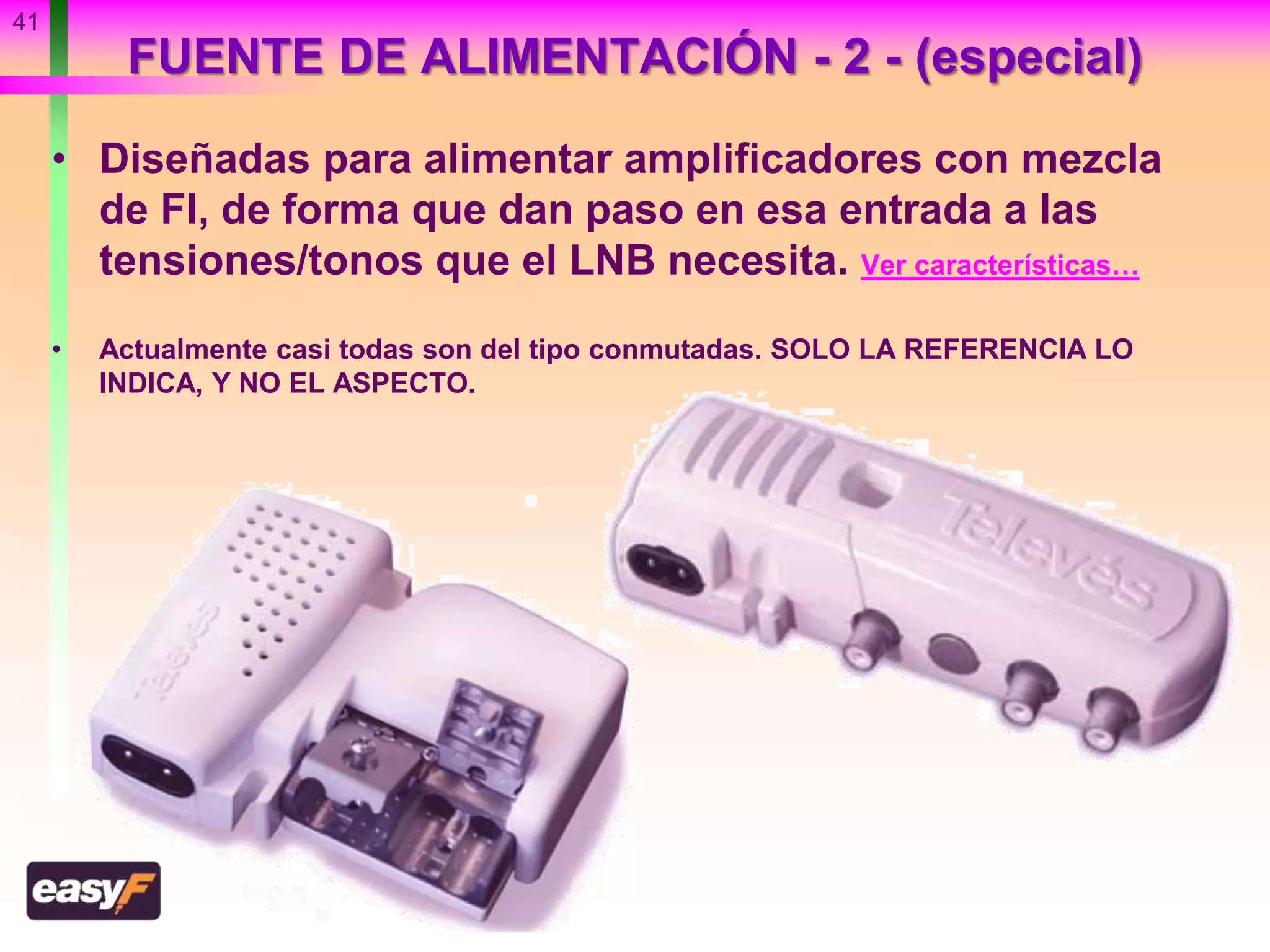

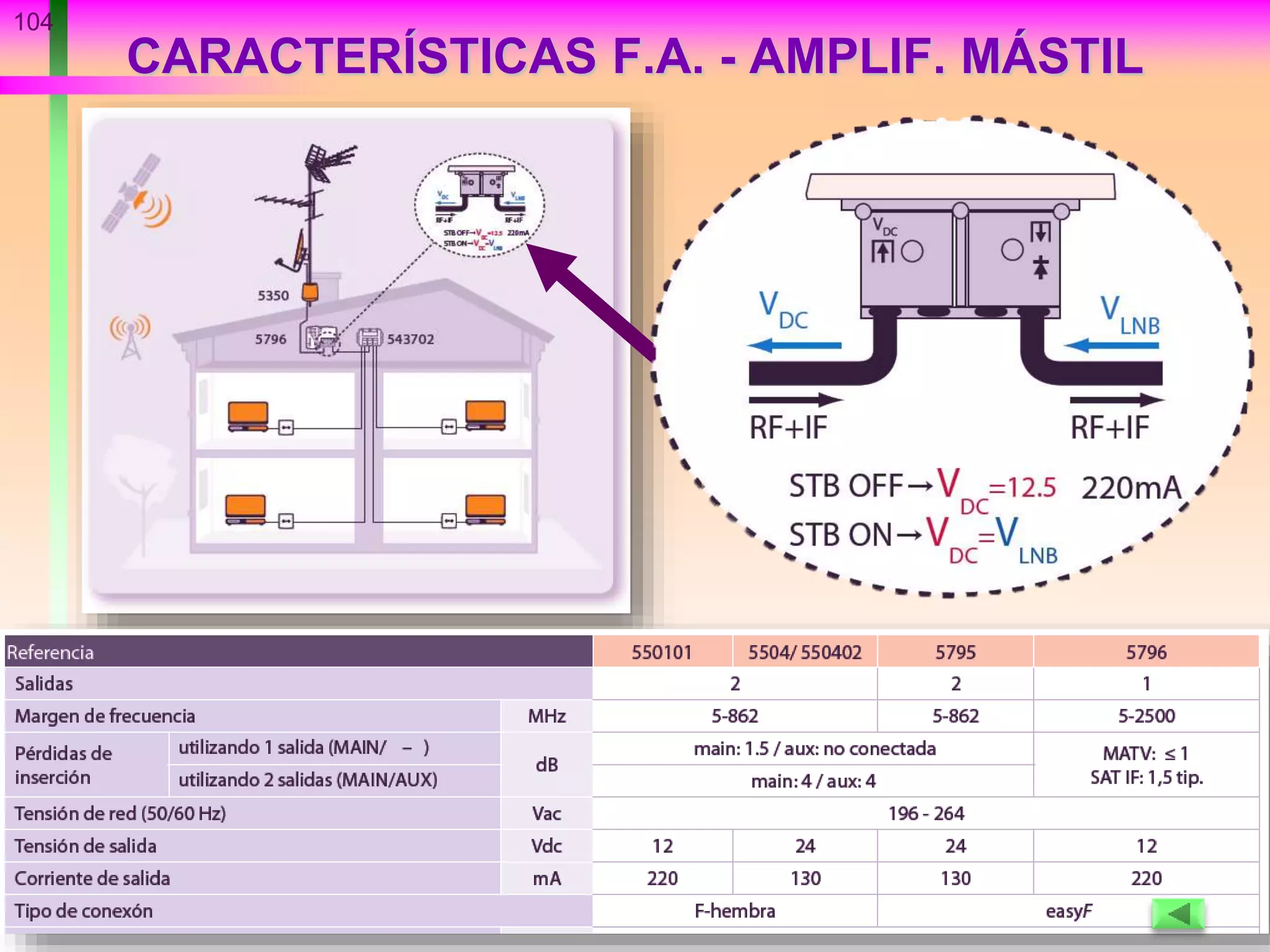

FUENTE DE ALIMENTACIÓN - 2 - (especial)
• Diseñadas para alimentar amplificadores con mezcla
de FI, de forma que dan paso en esa entrada a las
tensiones/tonos que el LNB necesita. Ver características…
• Actualmente casi todas son del tipo conmutadas. SOLO LA REFERENCIA LO
INDICA, Y NO EL ASPECTO.
41

42

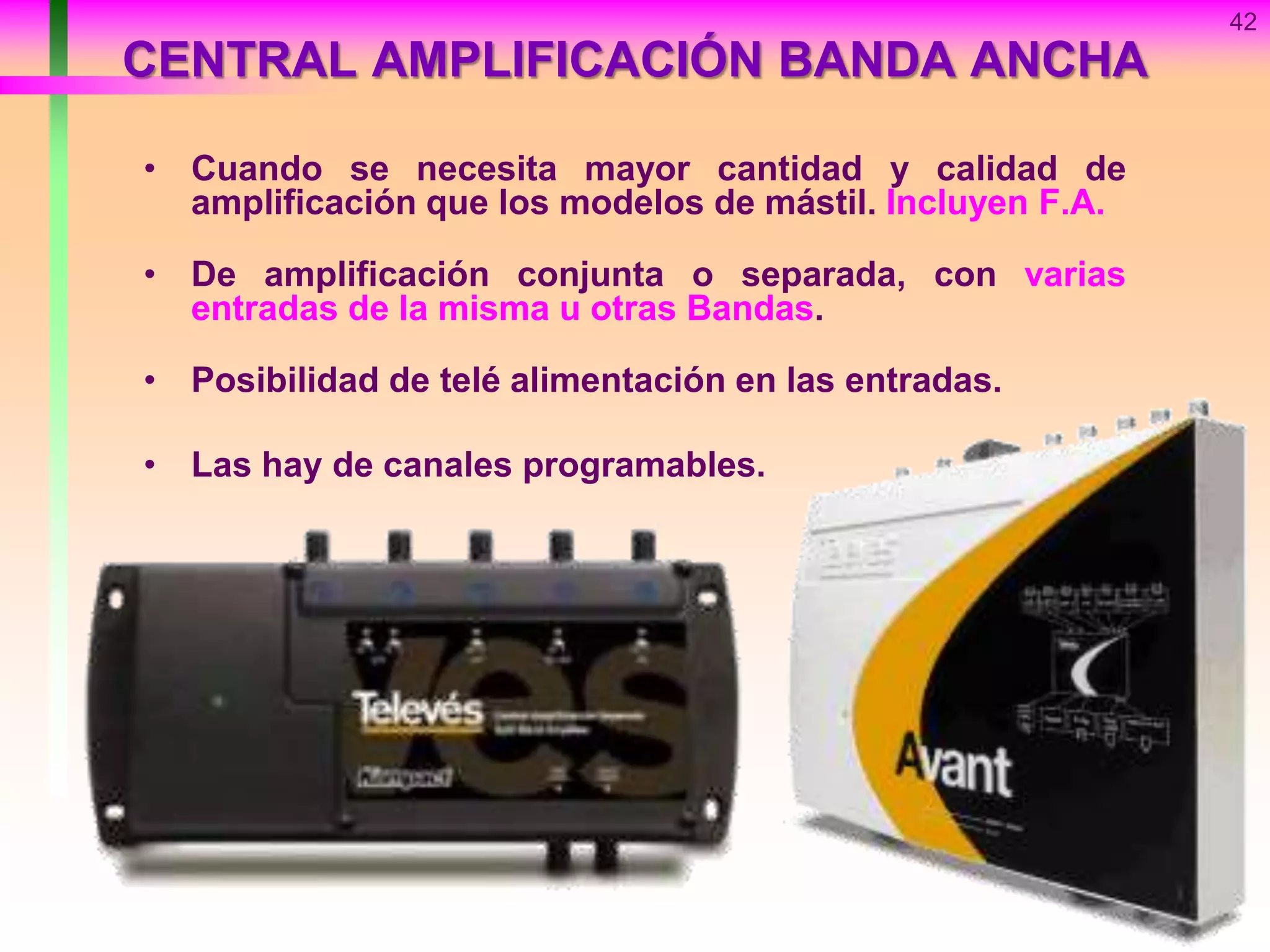

CENTRAL AMPLIFICACIÓN BANDA ANCHA
• Cuando se necesita mayor cantidad y calidad de
amplificación que los modelos de mástil. Incluyen F.A.
• De amplificación conjunta o separada, con varias
entradas de la misma u otras Bandas.
• Posibilidad de telé alimentación en las entradas.
• Las hay de canales programables.

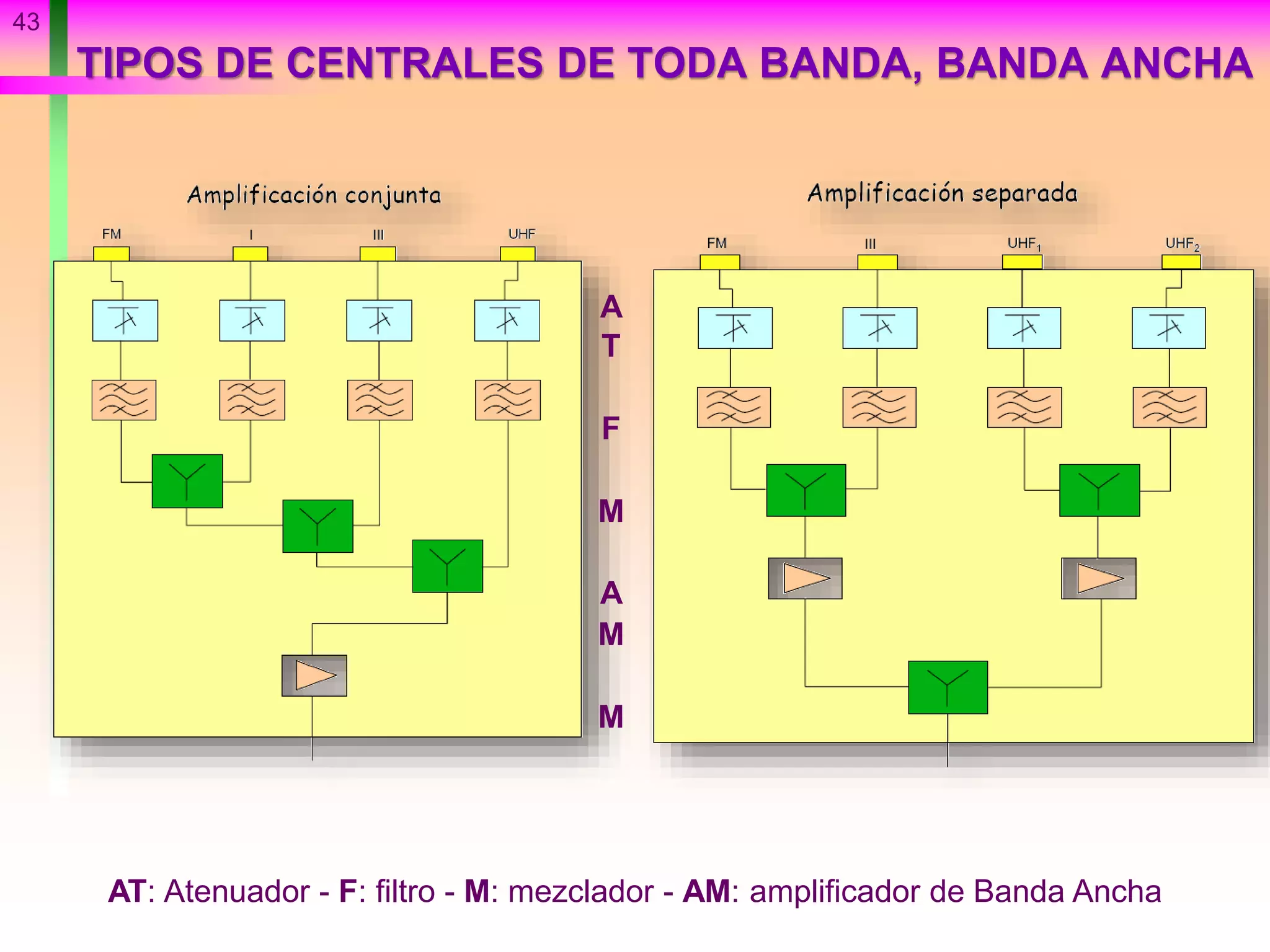

TIPOS DE CENTRALES DE TODA BANDA, BANDA ANCHA
43
A
T
F
M
A
M
M
AT: Atenuador - F: filtro - M: mezclador - AM: amplificador de Banda Ancha

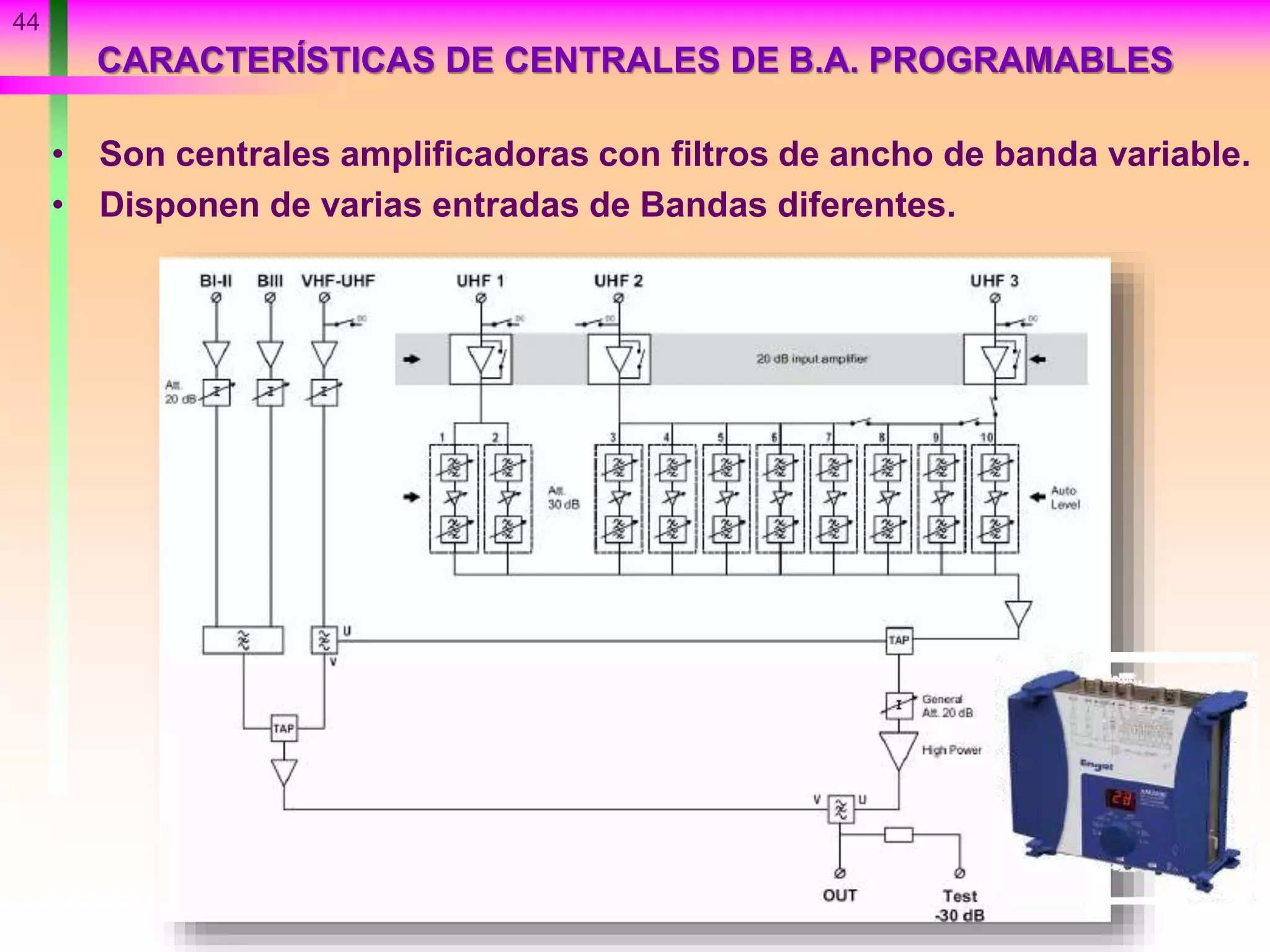

CARACTERÍSTICAS DE CENTRALES DE B.A. PROGRAMABLES
• Son centrales amplificadoras con filtros de ancho de banda variable.
• Disponen de varias entradas de Bandas diferentes.
44

45
• VENTAJAS:
– Producto económico.
– Permite canales adyacentes
(recibidos en buenas
condiciones)
• INCONVENIENTES:
– Problemas de intermodulación
con canales no ecualizados.
– Problemas de distribución
porque no ecualiza los canales.
• MEJORAS EN LA
AMPLIFICACIÓN DE B.A.:
– Amplificadores configurables
con filtros (CF-513).

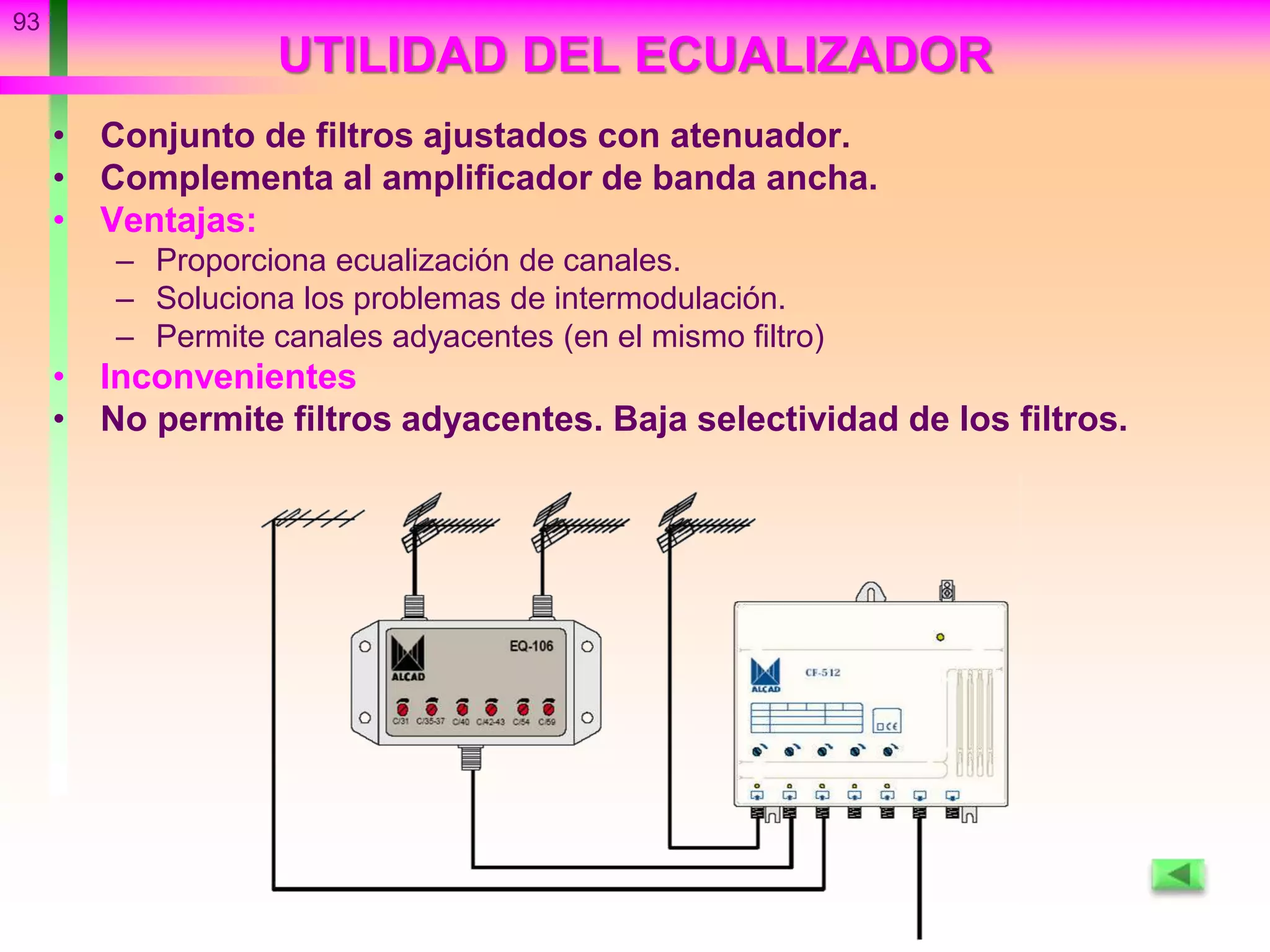

– Filtros de paso y rechazo
externos. ECUALIZADORES.
VENTAJAS E INCONVENIENTES EN AMPLIFICACIÓN DE
BANDA ANCHA

46

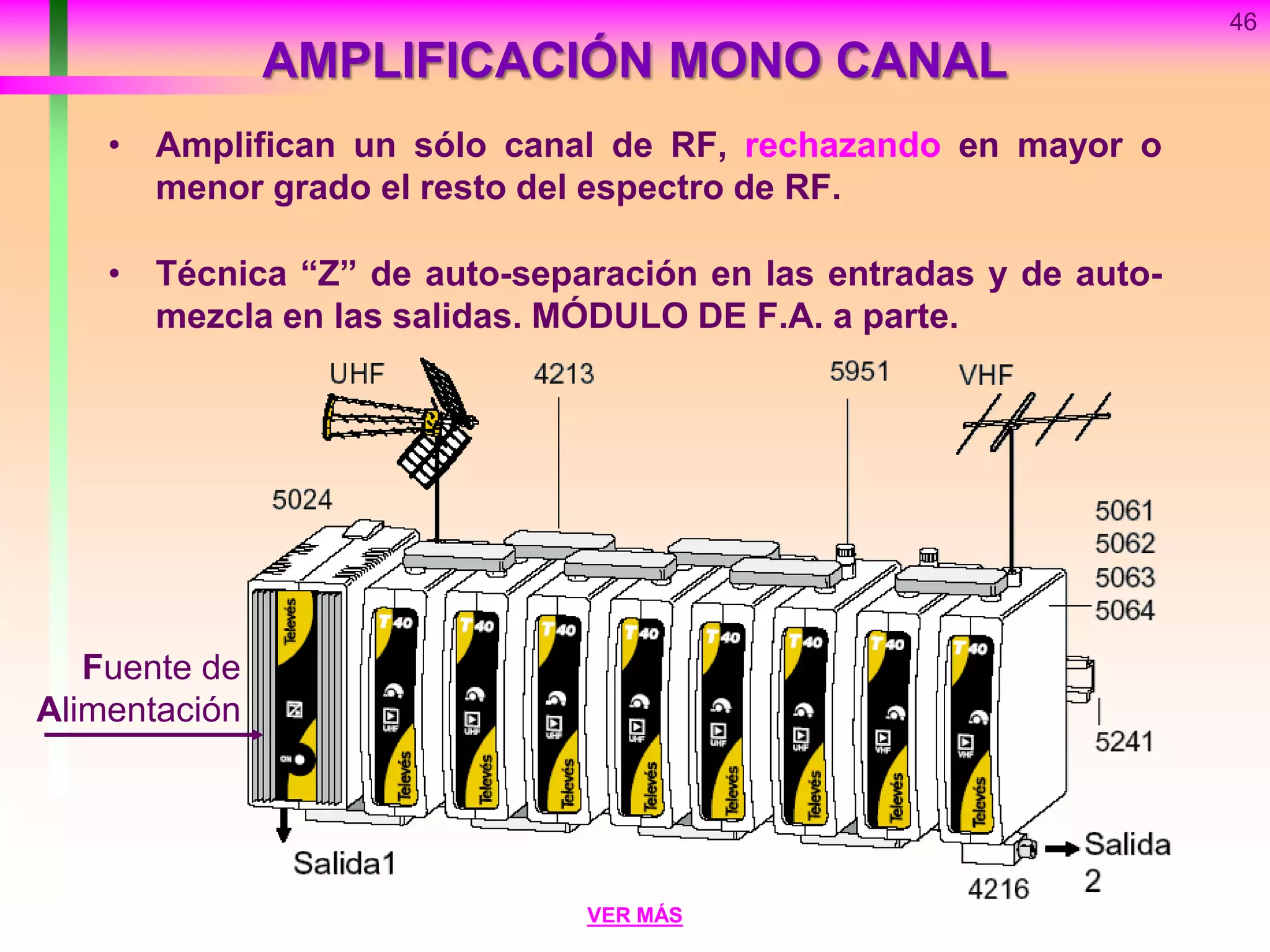

AMPLIFICACIÓN MONO CANAL
• Amplifican un sólo canal de RF, rechazando en mayor o
menor grado el resto del espectro de RF.
• Técnica “Z” de auto-separación en las entradas y de auto-
mezcla en las salidas. MÓDULO DE F.A. a parte.
VER MÁS
Fuente de
Alimentación

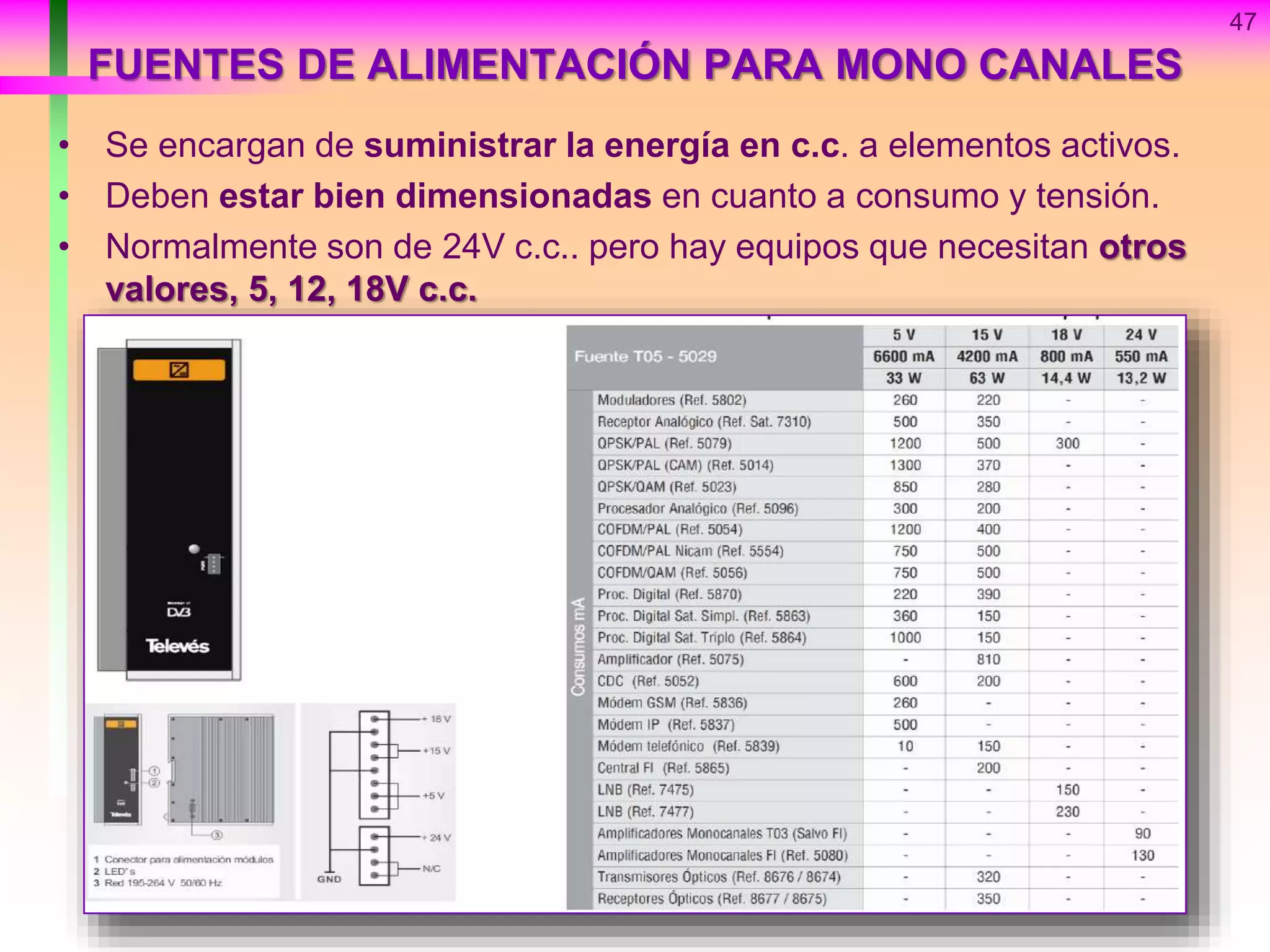

FUENTES DE ALIMENTACIÓN PARA MONO CANALES
• Se encargan de suministrar la energía en c.c. a elementos activos.
• Deben estar bien dimensionadas en cuanto a consumo y tensión.
• Normalmente son de 24V c.c.. pero hay equipos que necesitan otros
valores, 5, 12, 18V c.c.
47

48
TIPOS DE AMPLIFICACIÓN MONO CANAL
• MONO CANAL ESTÁNDAR:
– NO diseñado para trabajar con adyacentes.
• MONO CANAL ADYACENTE:
– Diseñado para trabajar con canales adyacentes.
• AMPLIFICACIÓN MULTI CANAL:
– Puede trabajar con grupos de canales adyacentes.

49
AMPLIFICACIÓN MONO CANAL ESTÁNDAR
• DISEÑADO PARA TRABAJAR con planes de
frecuencia:
– n+3 por ejemplo C/41-44-47
– n+2 por ejemplo C/41-43-45
• Equipo para instalaciones colectivas.
• Ajuste sencillo, equipo fiable.
• Ampliable por ser modular.
• VENTAJAS:
– Permite ecualizar todos los canales.
– Muy buena selectividad
• INCONVENIENTES: No permite canales adyacentes.
PULSA PARA AUMENTAR

50
AMPLIFICACIÓN MONO CANAL ADYACENTE
• DISEÑADO PARA TRABAJAR con planes de frecuencia:
– n+1 por ejemplo C/41-42-43-44.
• Solución para instalaciones TDT.
• Permite canales adyacentes.
• Inconvenientes
• Peor planitud en banda; producto más caro.
PULSA PARA AUMENTAR

51

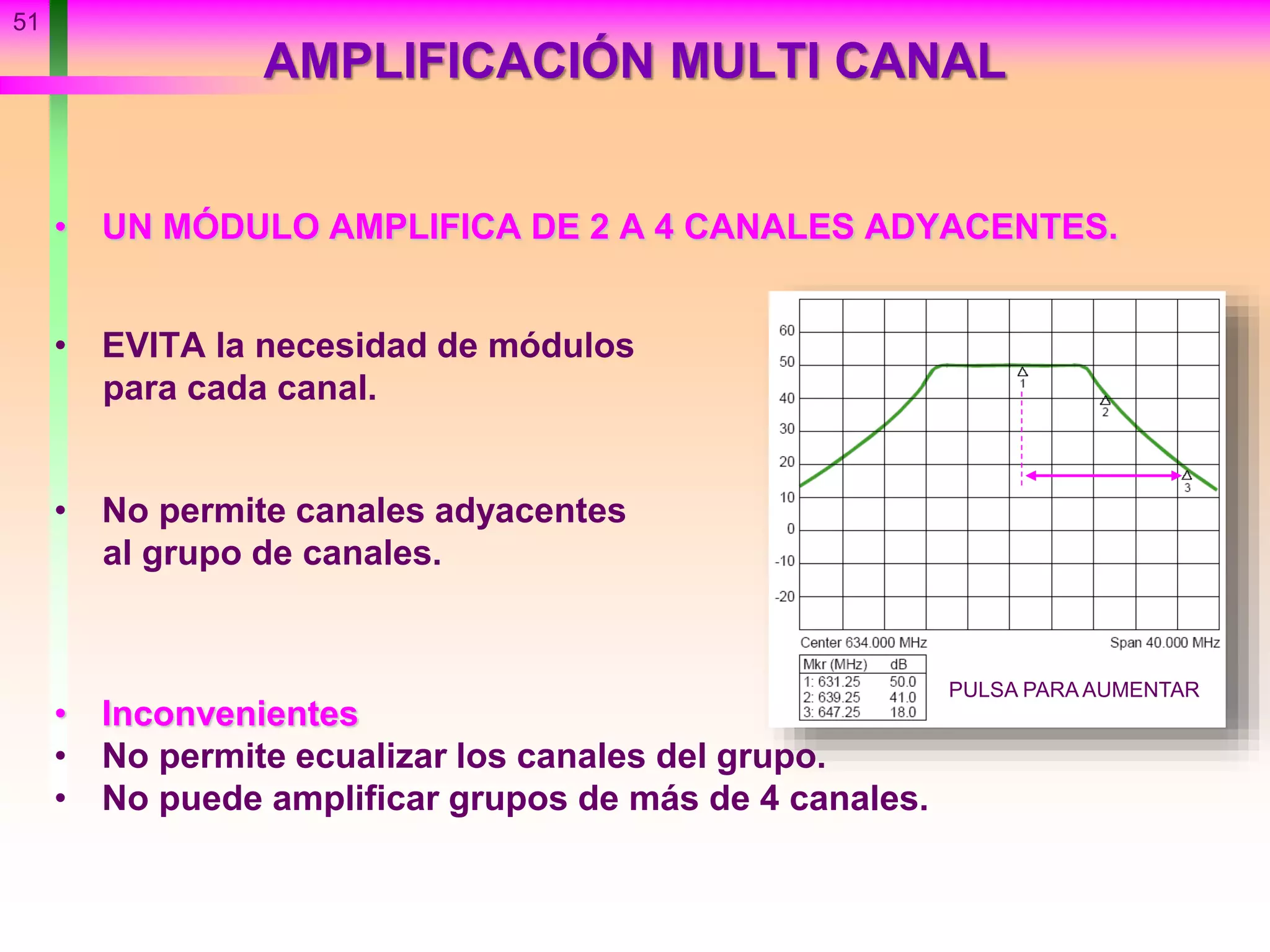

AMPLIFICACIÓN MULTI CANAL
• UN MÓDULO AMPLIFICA DE 2 A 4 CANALES ADYACENTES.
• EVITA la necesidad de módulos
para cada canal.
• No permite canales adyacentes
al grupo de canales.
• Inconvenientes
• No permite ecualizar los canales del grupo.
• No puede amplificar grupos de más de 4 canales.
PULSA PARA AUMENTAR

52

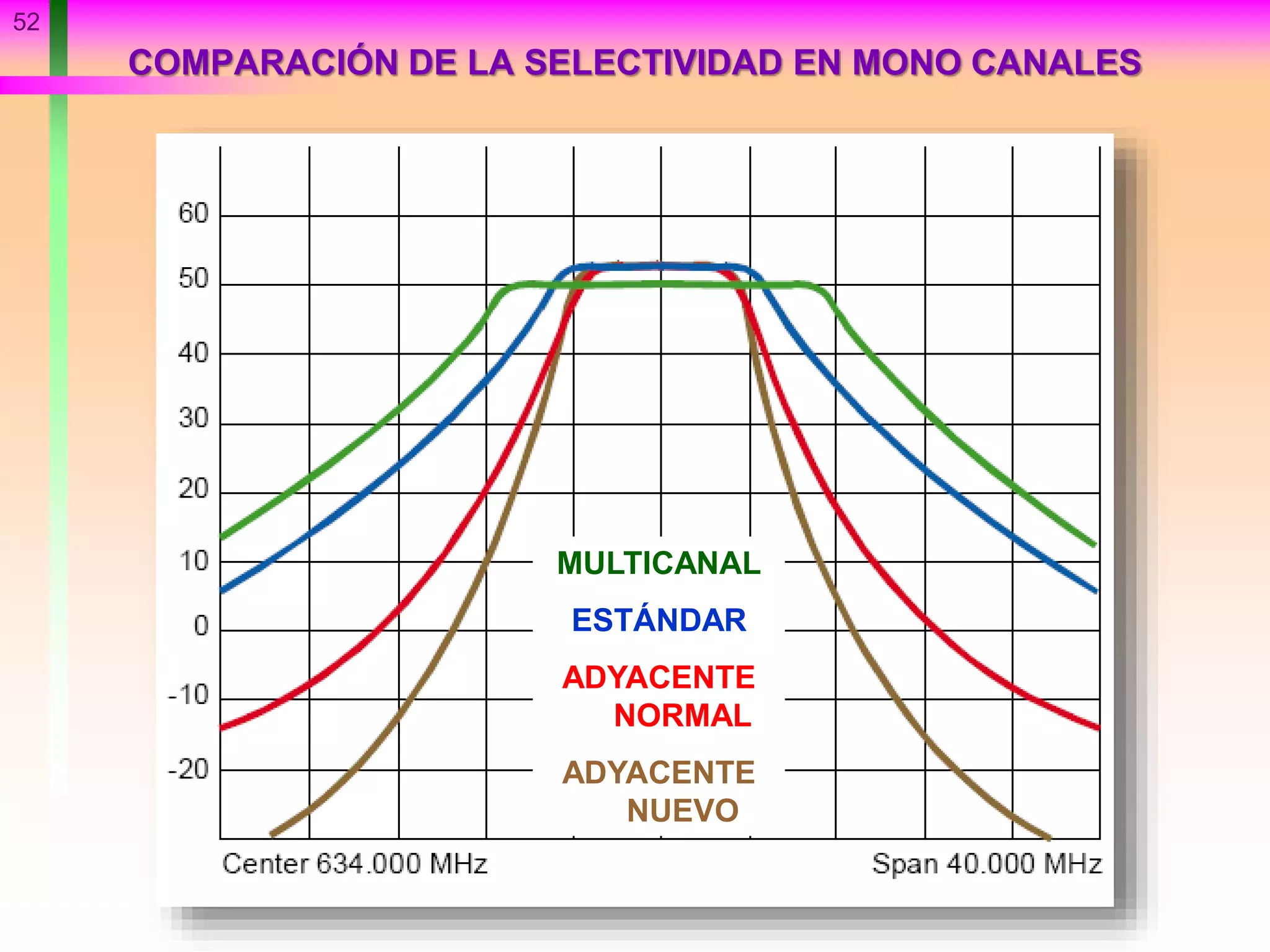

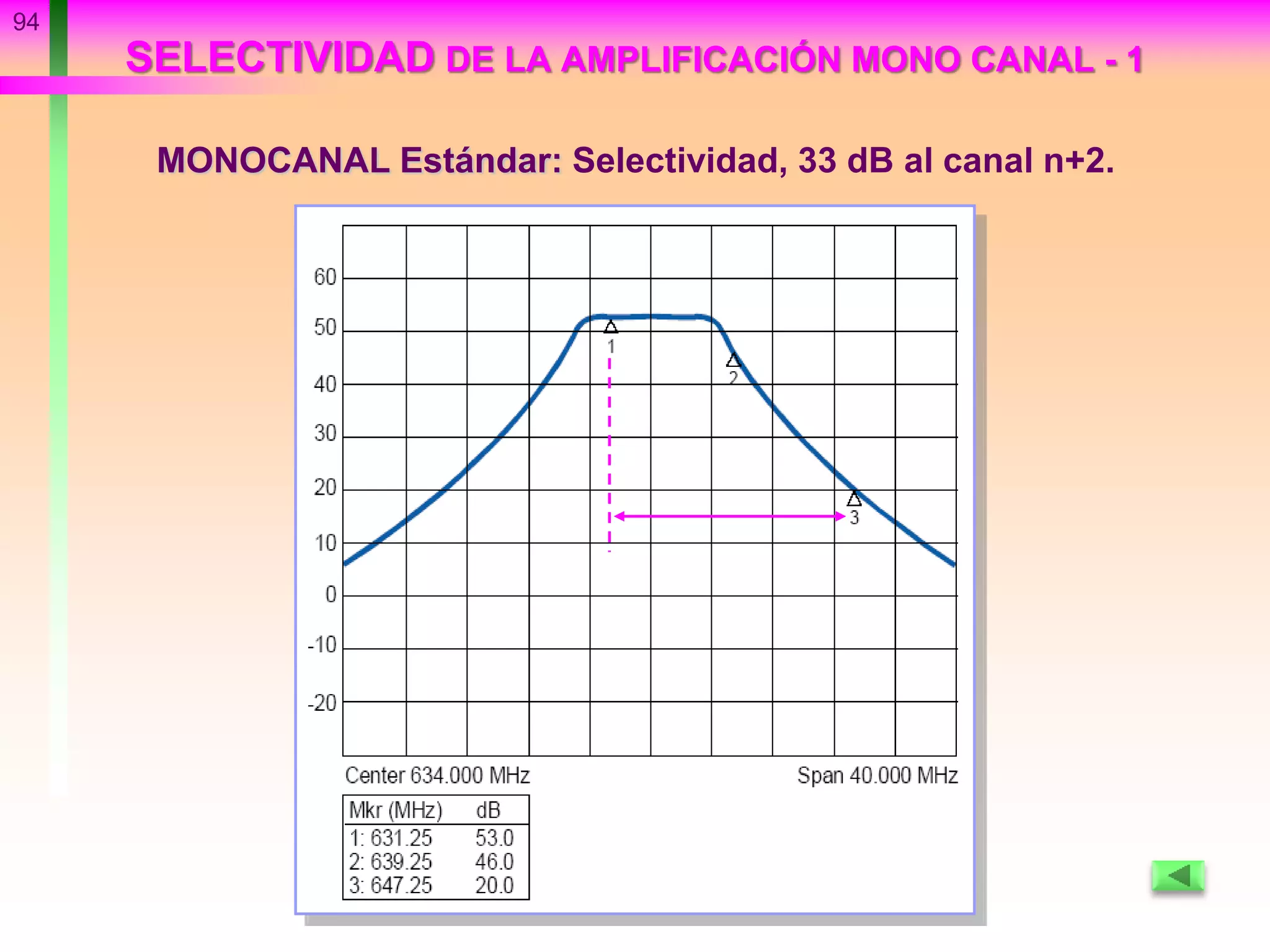

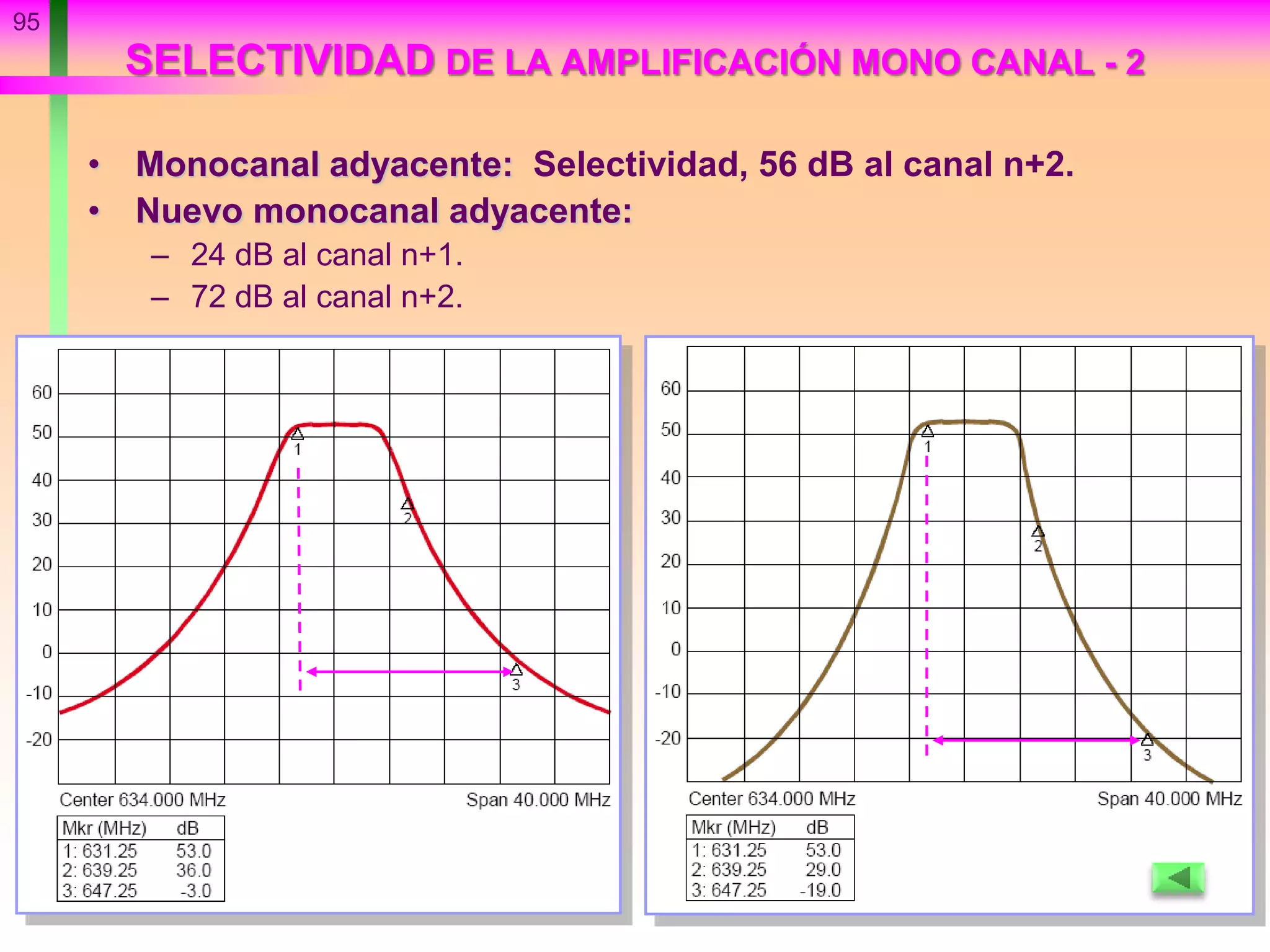

COMPARACIÓN DE LA SELECTIVIDAD EN MONO CANALES
MULTICANAL
ESTÁNDAR
ADYACENTE
NORMAL
ADYACENTE
NUEVO

FILTROS ACTIVOS de cabecera
• Mono y multi canales, los últimos concebidos para la amplificación
conjunta de canales analógicos y digitales. Amplificación de canal
adyacente en la banda UHF.
• Demultiplexado Z de entrada y multiplexado Z de salida.
• Amplificación de potencia en banda ancha y de alimentación en
un único módulo.
• La línea Z de salida de los módulos se constituye como fuente de señal para el
amplificador de potencia y como vía de la tensión de alimentación +24 cc.
53

54

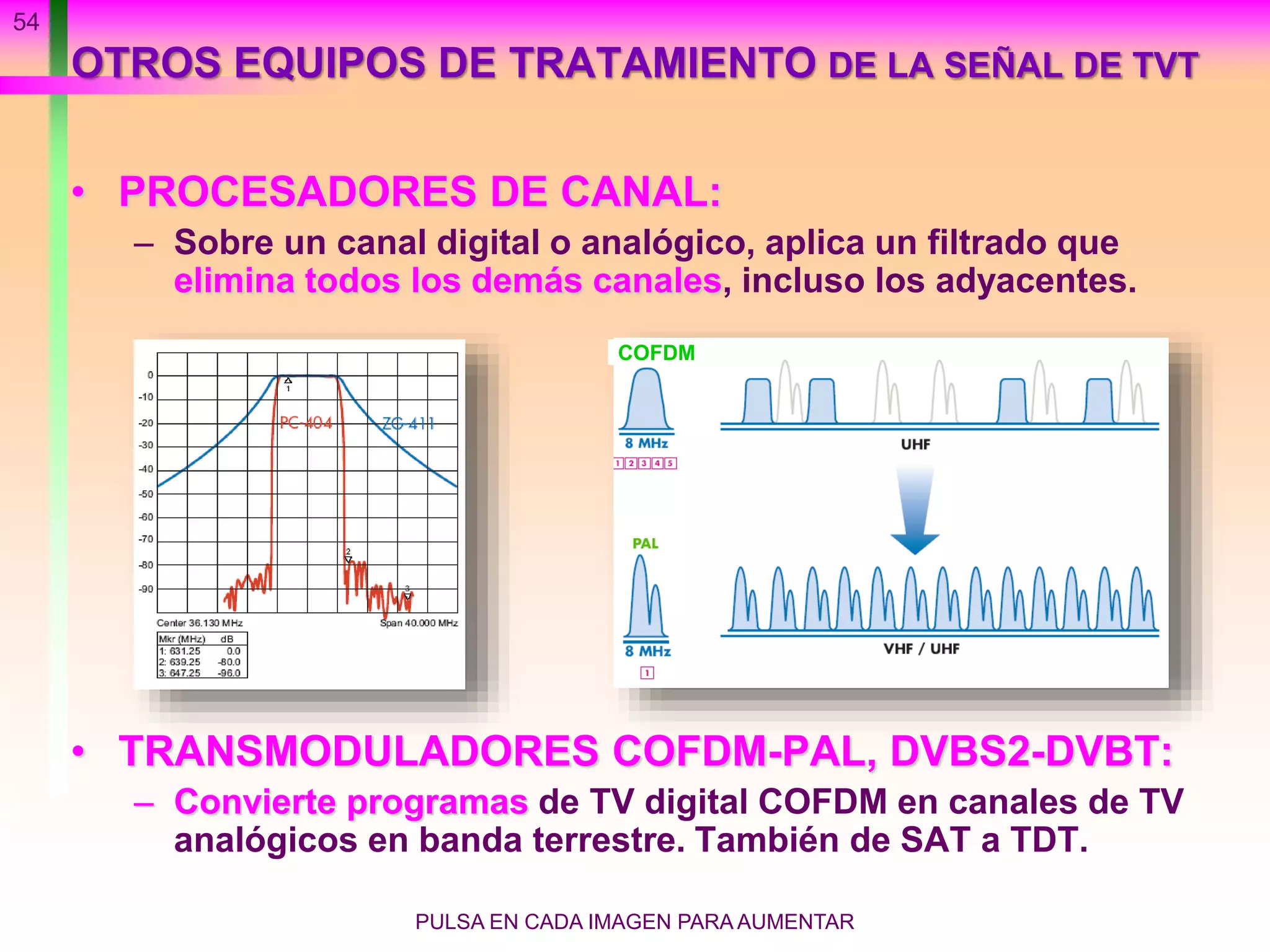

OTROS EQUIPOS DE TRATAMIENTO DE LA SEÑAL DE TVT

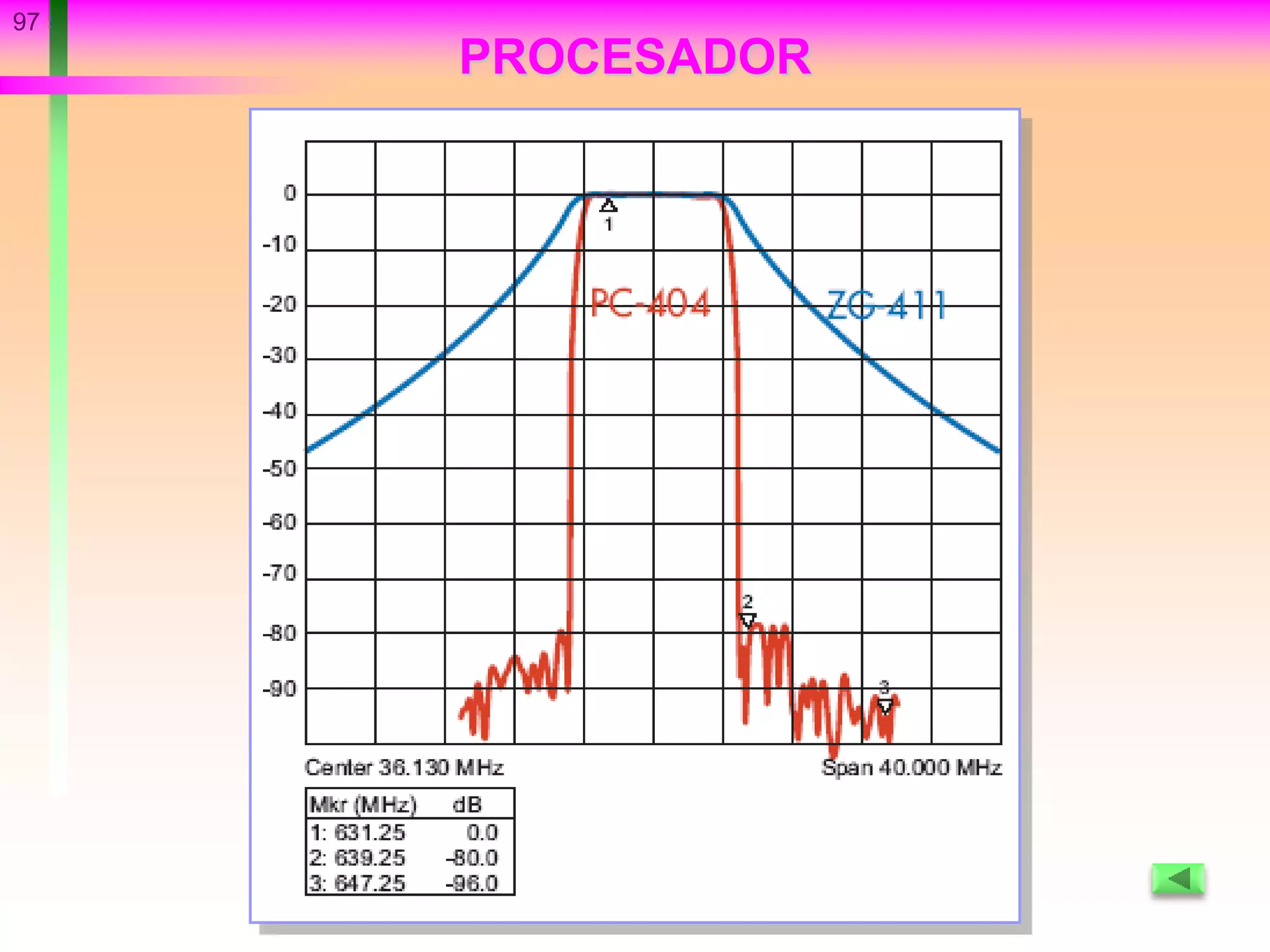

• PROCESADORES DE CANAL:
– Sobre un canal digital o analógico, aplica un filtrado que
elimina todos los demás canales, incluso los adyacentes.
• TRANSMODULADORES COFDM-PAL, DVBS2-DVBT:
– Convierte programas de TV digital COFDM en canales de TV
analógicos en banda terrestre. También de SAT a TDT.
PULSA EN CADA IMAGEN PARA AUMENTAR
COFDM

55
EQUIPOS ESPECIALES DE CABECERA
• CONVERSOR, para cambiar de un canal de
entrada analógico, a otro distinto de salida.

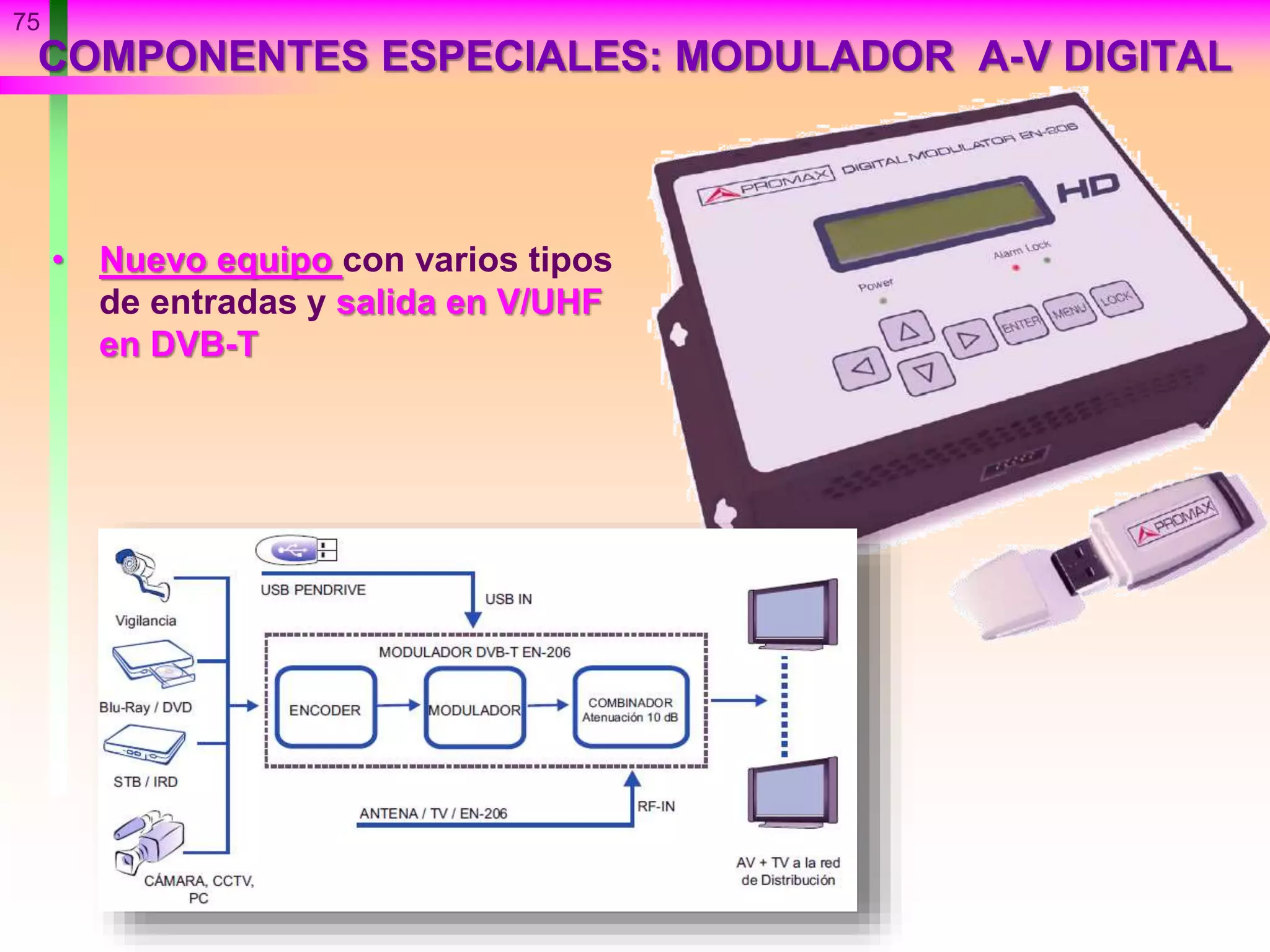

• MODULADOR, convierten señales de entrada
de audio y vídeo, en un canal de RF.
• MEZCLADOR, canalizan por un sólo cable de
salida diferentes canales de entrada.
• FILTROS, seleccionan en su salida sólo
determinadas frecuencias de entrada.
• ECUALIZADOR, equilibran en la salida los
niveles de señales presentes en la entrada.
• Se estudiarán a fondo en la presentación "Diseño instalaciones"

56

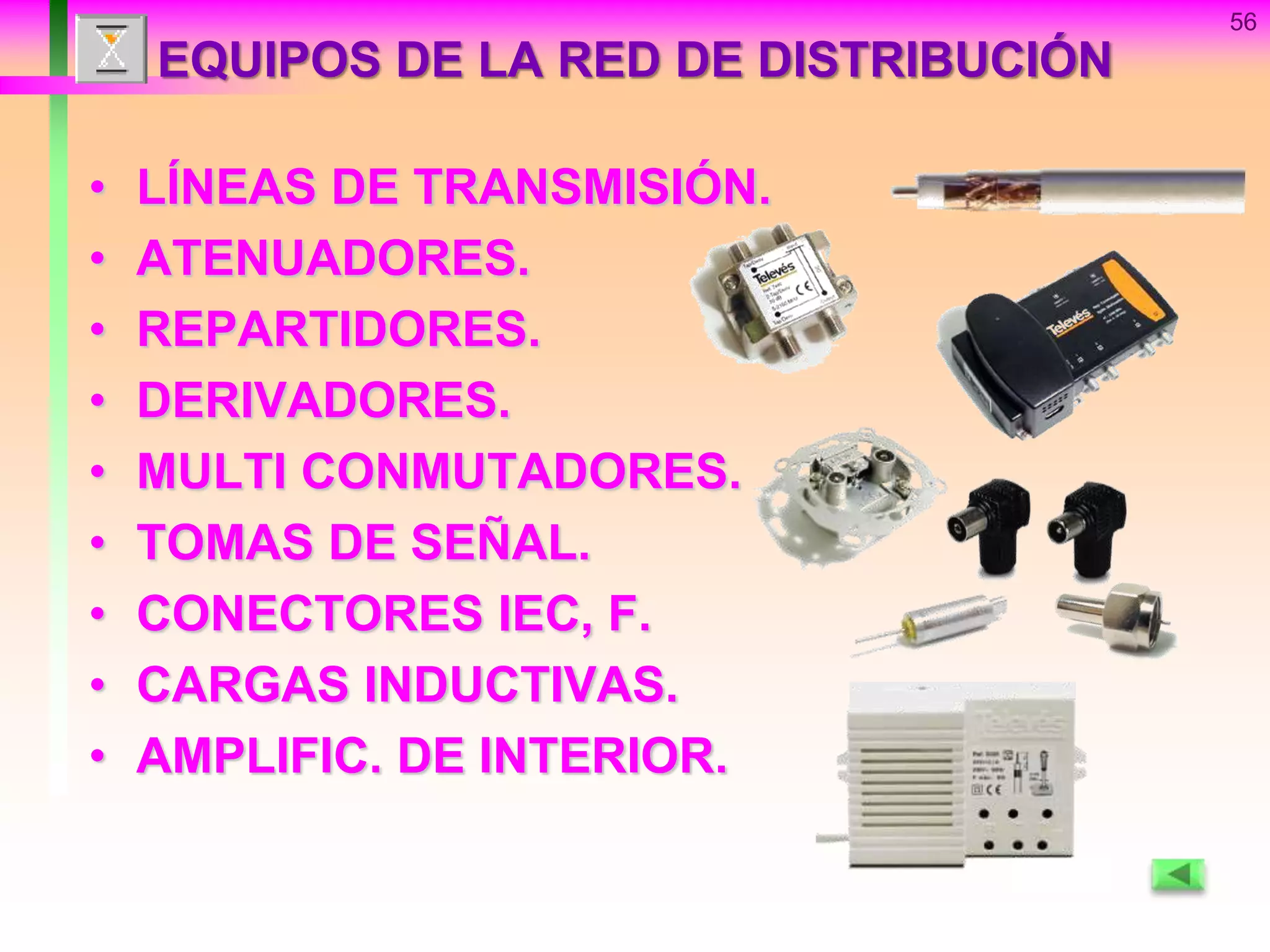

EQUIPOS DE LA RED DE DISTRIBUCIÓN
• LÍNEAS DE TRANSMISIÓN.
• ATENUADORES.
• REPARTIDORES.
• DERIVADORES.
• MULTI CONMUTADORES.
• TOMAS DE SEÑAL.
• CONECTORES IEC, F.
• CARGAS INDUCTIVAS.
• AMPLIFIC. DE INTERIOR.

57
LÍNEAS DE TRANSMISIÓN COAXIALES
• Conductor asimétrico, 75Ω de impedancia característica.
• A mayor calidad del dieléctrico menor atenuación.
• ≈ 1.100 MHz de ancho de banda máximo.
• Atenuación típica 0’2 dBxm@UHF – 0’3 en SHF
– Indican su longitud cada metro, METRADO.
• Evitar doblar y estirar en exceso, ya que pierde sus características
eléctricas, provocando atenuación, ROE, etc...

MONTAJE DE CONECTOR TIPO "F"
El diámetro del cable debe adaptarse al del conector.
Hay de varios tamaños, según el cable.
58

59

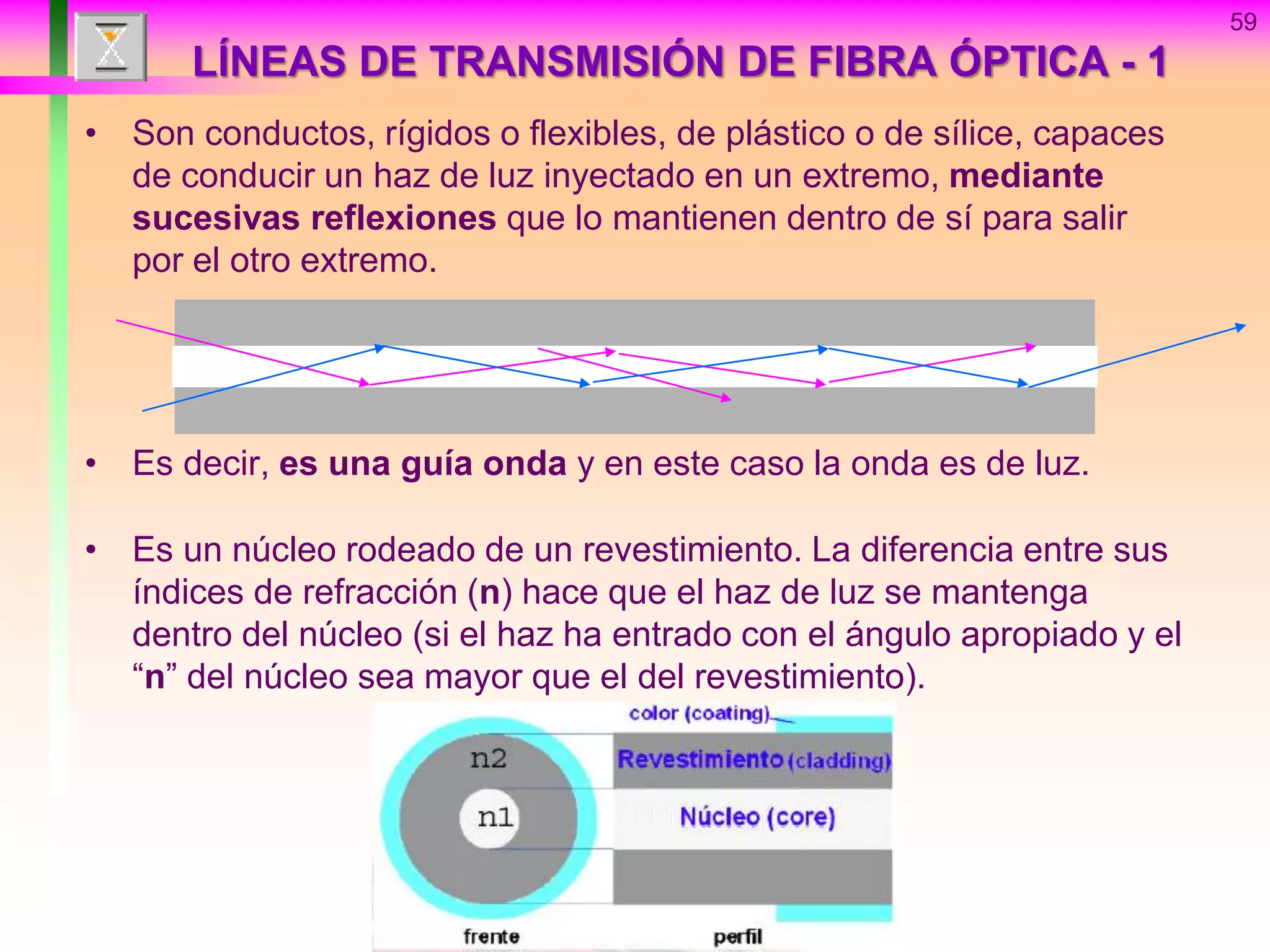

LÍNEAS DE TRANSMISIÓN DE FIBRA ÓPTICA - 1
• Son conductos, rígidos o flexibles, de plástico o de sílice, capaces
de conducir un haz de luz inyectado en un extremo, mediante
sucesivas reflexiones que lo mantienen dentro de sí para salir
por el otro extremo.
• Es decir, es una guía onda y en este caso la onda es de luz.
• Es un núcleo rodeado de un revestimiento. La diferencia entre sus
índices de refracción (n) hace que el haz de luz se mantenga
dentro del núcleo (si el haz ha entrado con el ángulo apropiado y el
“n” del núcleo sea mayor que el del revestimiento).

60
LÍNEAS DE TRANSMISIÓN DE FIBRA ÓPTICA - 2
• La transmisión de información a través de FIBRAS ÓPTICAS
se realiza mediante la modulación (variación) de un haz de
luz invisible al ojo humano, en el espectro ("color" de la luz)
situado por debajo del infra-rojo, λ (nm) en THz Tera Hertz.
• 2 tipos: multimodo hasta 4Km, y mono modo hasta 12 Km.
• Tres “ventanas” de utilización en nano metros nm.
• ≈ 0’2 dB de atenuación por KILÓMETRO a 1.550 nm.
• Ancho de Banda casi infinito.
• Reservado su uso para grandes distribuciones de servicios
(todo un barrio, una ciudad, etc.)
• Coste excesivo de los equipos empleados, pero a veces es la
única solución técnica posible.
• Pueden distribuirse por una misma fibra:
– • Telefonía básica y RDSI, GSM y LMDS; • Datos.
– • Televisión analógica, digital, terrestre y por satélite.
– • Servicios Multimedia: vídeo bajo demanda, etc.

61
COMPONENTES DE REPARTO Y CONEXIÓN
DERIVADOR
TOMAS IEC
CLAVIJAS IEC CONECTOR “F”REPARTIDOR

62

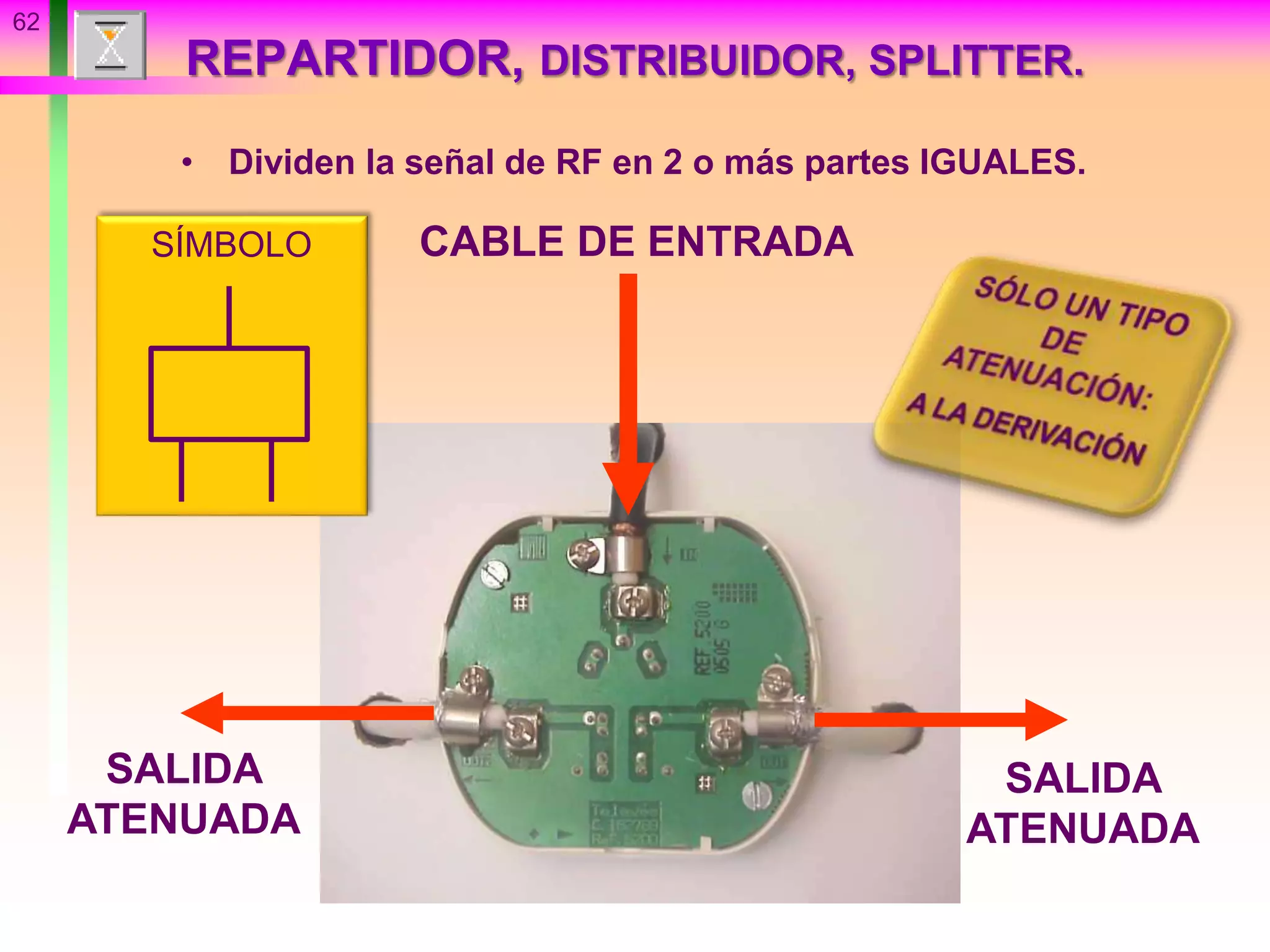

REPARTIDOR, DISTRIBUIDOR, SPLITTER.
CABLE DE ENTRADA
SALIDA
ATENUADA
SALIDA
ATENUADA
• Dividen la señal de RF en 2 o más partes IGUALES.
SÍMBOLO

63

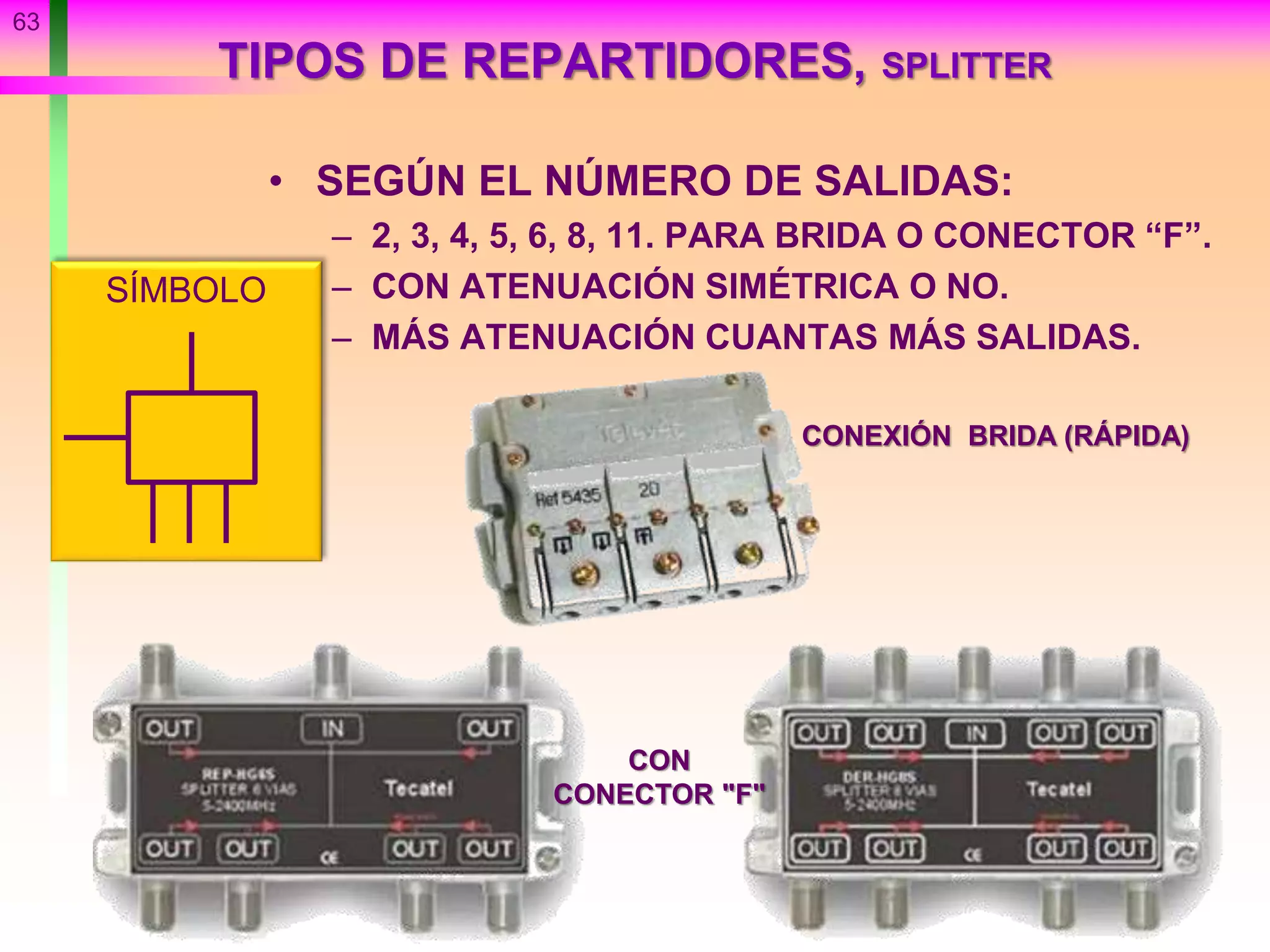

TIPOS DE REPARTIDORES, SPLITTER
• SEGÚN EL NÚMERO DE SALIDAS:
– 2, 3, 4, 5, 6, 8, 11. PARA BRIDA O CONECTOR “F”.
– CON ATENUACIÓN SIMÉTRICA O NO.
– MÁS ATENUACIÓN CUANTAS MÁS SALIDAS.
SÍMBOLO
CONEXIÓN BRIDA (RÁPIDA)
CON
CONECTOR "F"

64
DERIVADOR, TAP. DERIVADORES ECUALIZADOS.
CABLE DE ENTRADA
PASO A OTROS
DERIVADORES
OUT 1 OUT 2
• Dividen la señal de RF de forma ASIMÉTRICA.

65

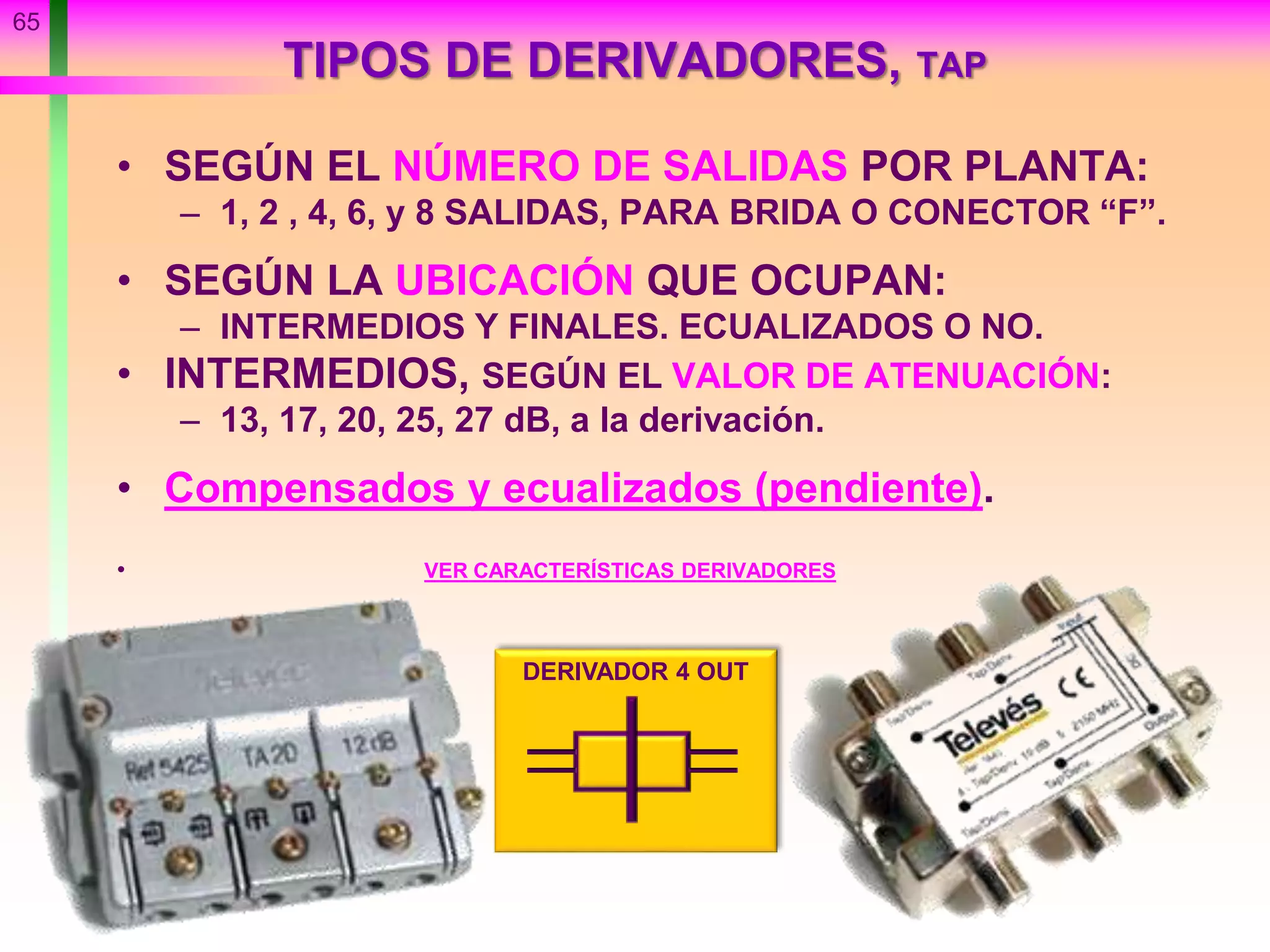

TIPOS DE DERIVADORES, TAP
• SEGÚN EL NÚMERO DE SALIDAS POR PLANTA:
– 1, 2 , 4, 6, y 8 SALIDAS, PARA BRIDA O CONECTOR “F”.
• SEGÚN LA UBICACIÓN QUE OCUPAN:
– INTERMEDIOS Y FINALES. ECUALIZADOS O NO.
• INTERMEDIOS, SEGÚN EL VALOR DE ATENUACIÓN:
– 13, 17, 20, 25, 27 dB, a la derivación.

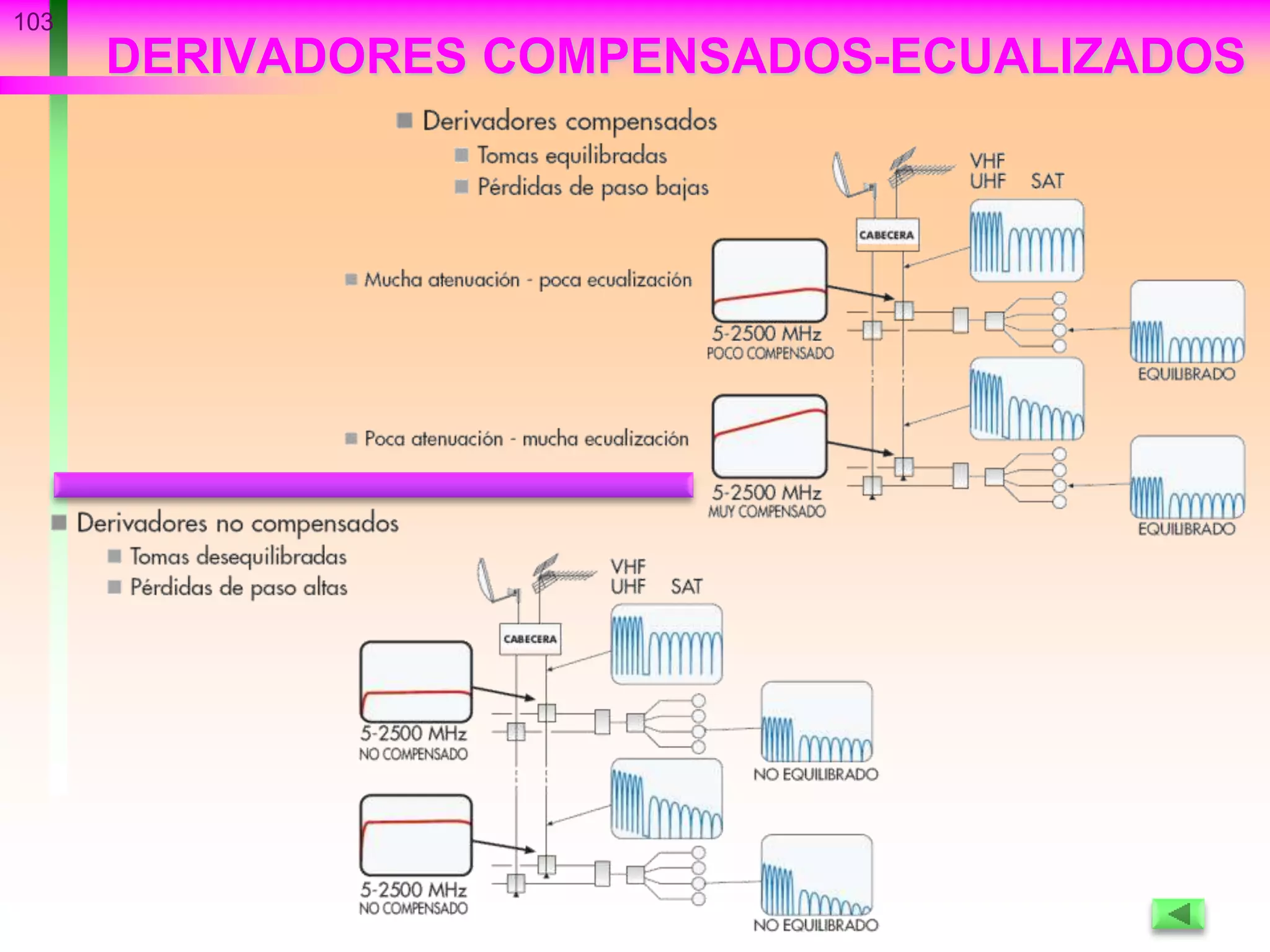

• Compensados y ecualizados (pendiente).

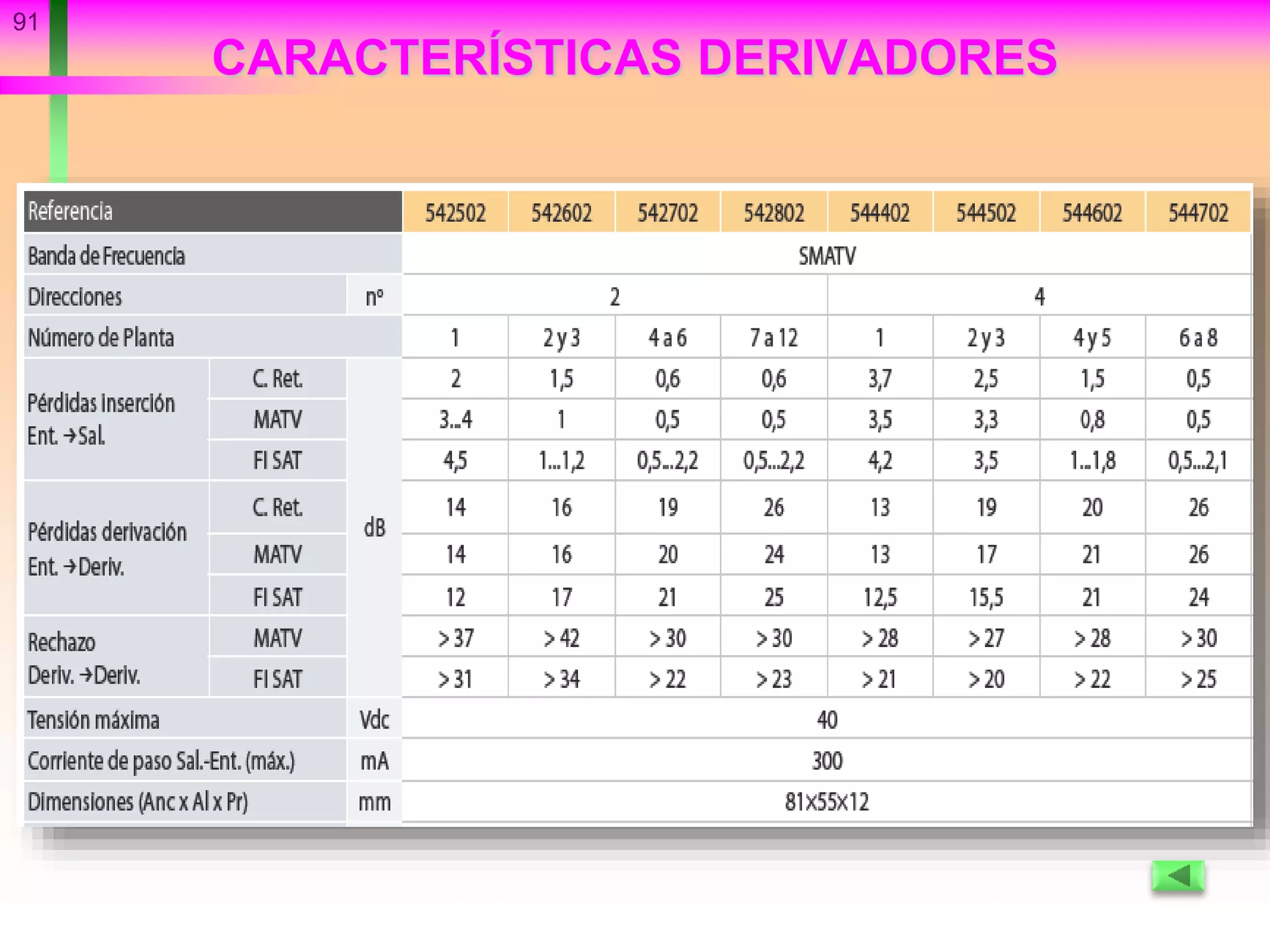

• VER CARACTERÍSTICAS DERIVADORES
DERIVADOR 4 OUT

TOMA O BASE DE ACCESO TERMINAL (BAT)
• Es el componente que nos permite extraer la señal de R.F. del cable,
para llevarla al receptor de RTV-SAT.
• Lleva 2 conectores de tipo IEC, o 2xIEC más uno de tipo “F”.
• El cable lleva mezclados varios canales tratados en cabecera.
• Los 2 ó 3 conectores de la toma ofrecen las Bandas por separado:
• Toma de 2 conectores:
– Conector IEC macho: señal de FM más TVT.
– Conector IEC hembra: señal en FI de satélite.
• Toma con 3 conectores:
– Conector IEC macho: señal de TVT.
– Conector IEC hembra: señal de FM.
– Conector “F” hembra: señal en FI de satélite, o de datos “DATA” (DOCSIS/EuroDOCSIS).
66
TOMA - BAT
Para saber más
sobre “DATA”…

67

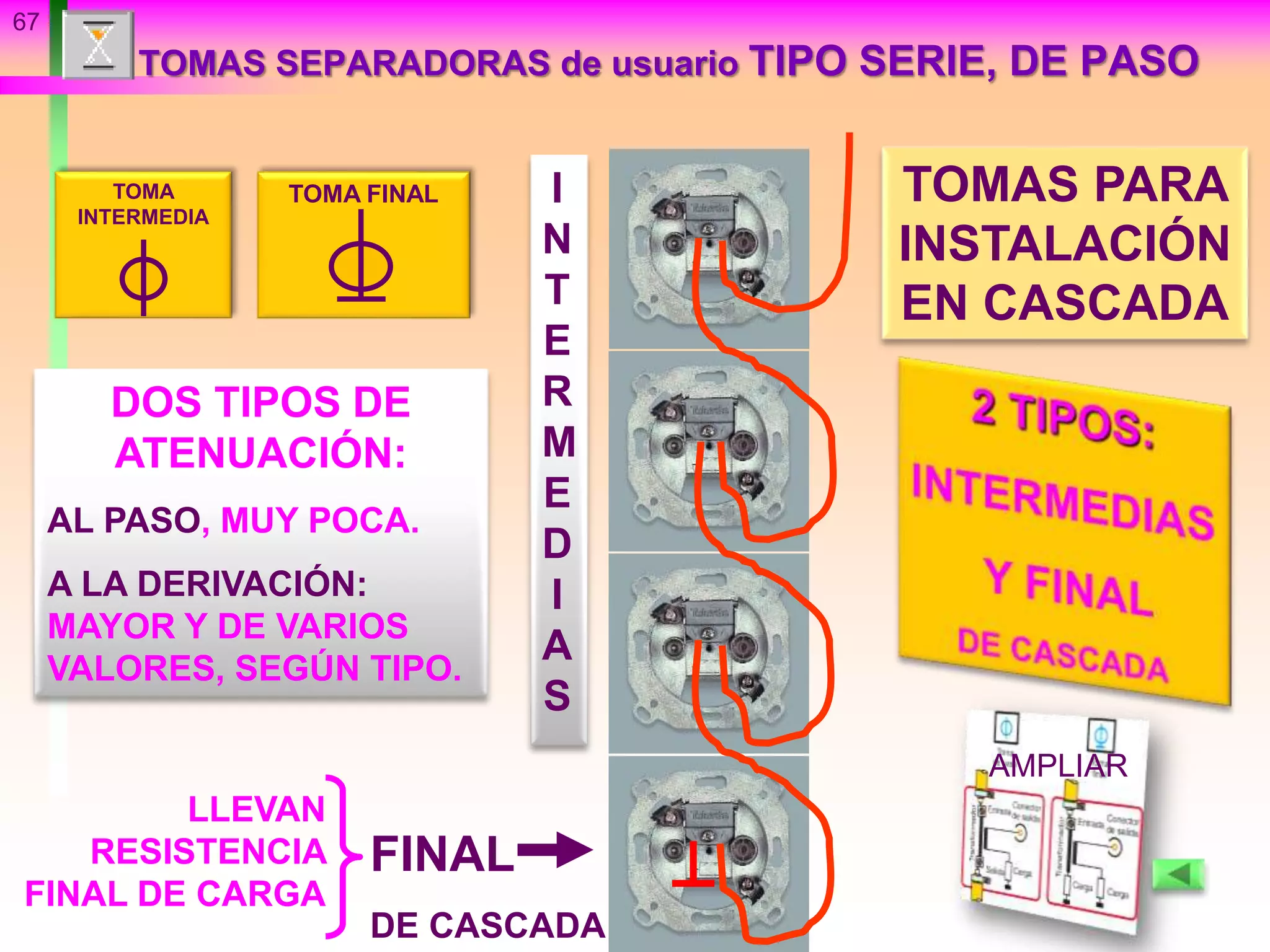

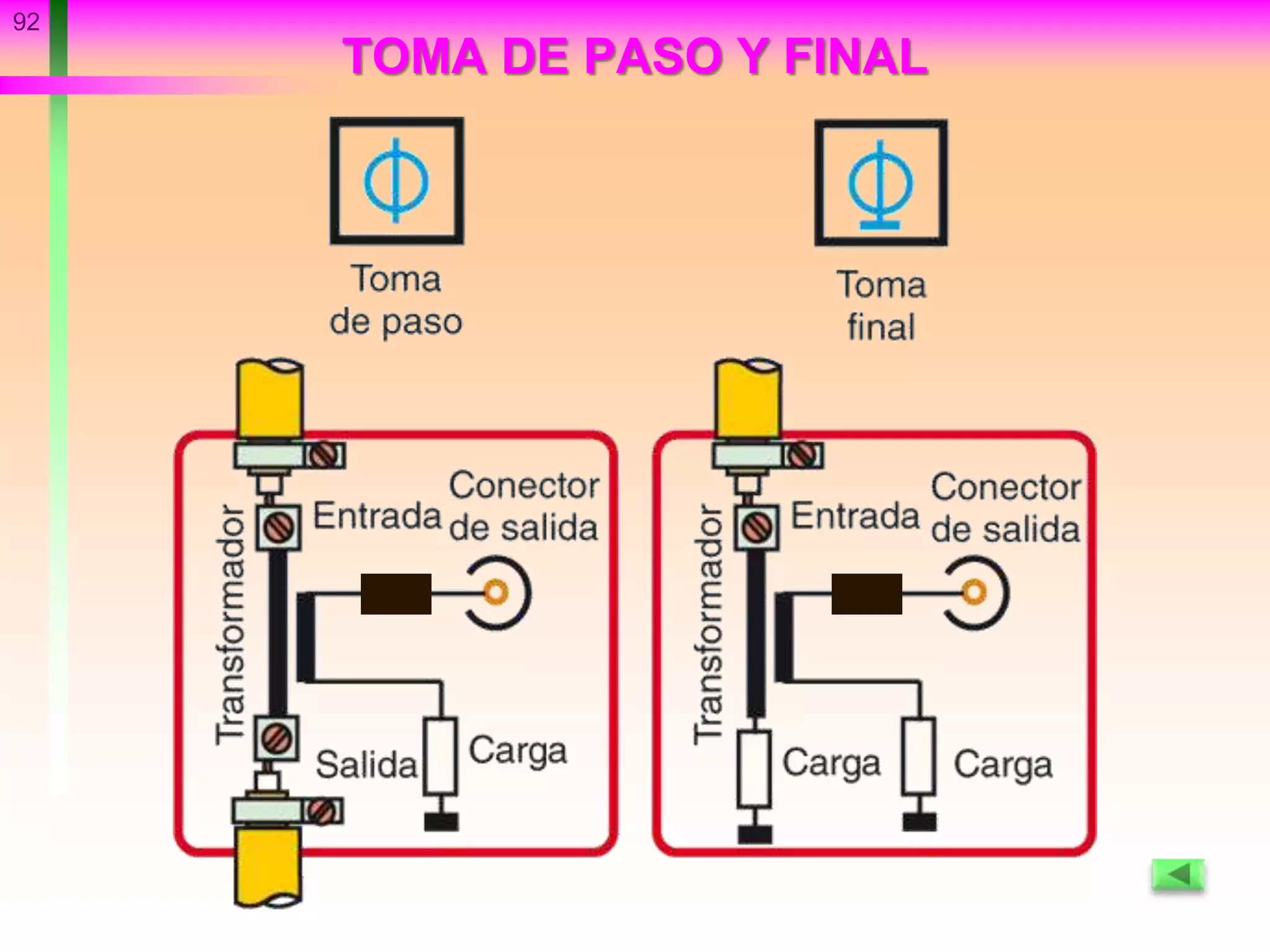

TOMAS SEPARADORAS de usuario TIPO SERIE, DE PASO
TOMAS PARA
INSTALACIÓN
EN CASCADA
FINAL
DE CASCADA
I
N
T
E
R
M
E
D
I
A
S
DOS TIPOS DE
ATENUACIÓN:
AL PASO, MUY POCA.
A LA DERIVACIÓN:
MAYOR Y DE VARIOS
VALORES, SEGÚN TIPO.
LLEVAN
RESISTENCIA
FINAL DE CARGA
TOMA
INTERMEDIA
TOMA FINAL
AMPLIAR

REPARTIDOR
68
USO DE TOMAS SEPARADORAS de usuario TIPO ÚNICAS
TOMAS TIPO
ÚNICAS, CON
RESISTENCIA FINAL
DE CARGA
INCLUIDA
TOMA ÚNICA
REPARTIDOR
DE 2 SALIDAS

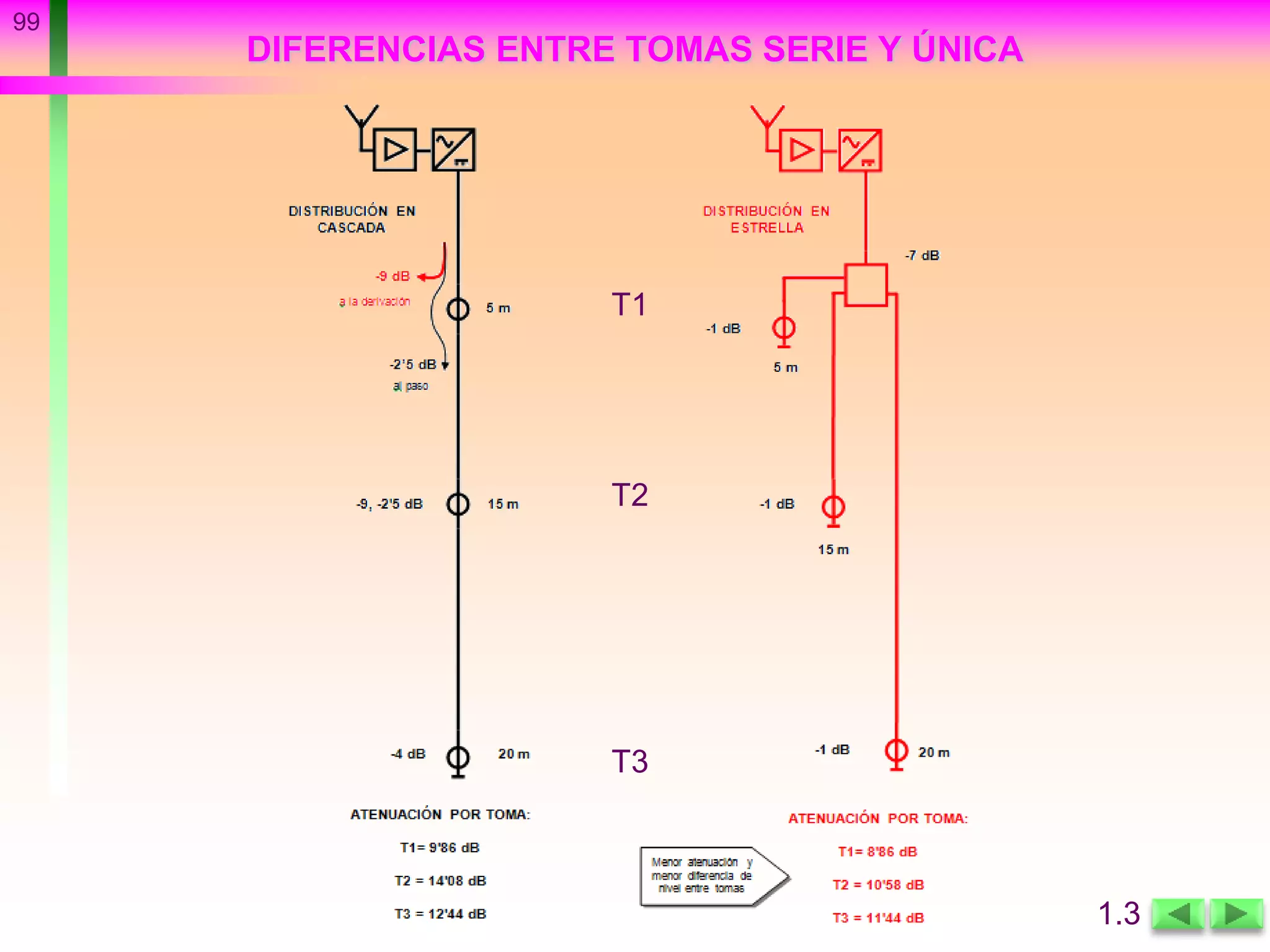

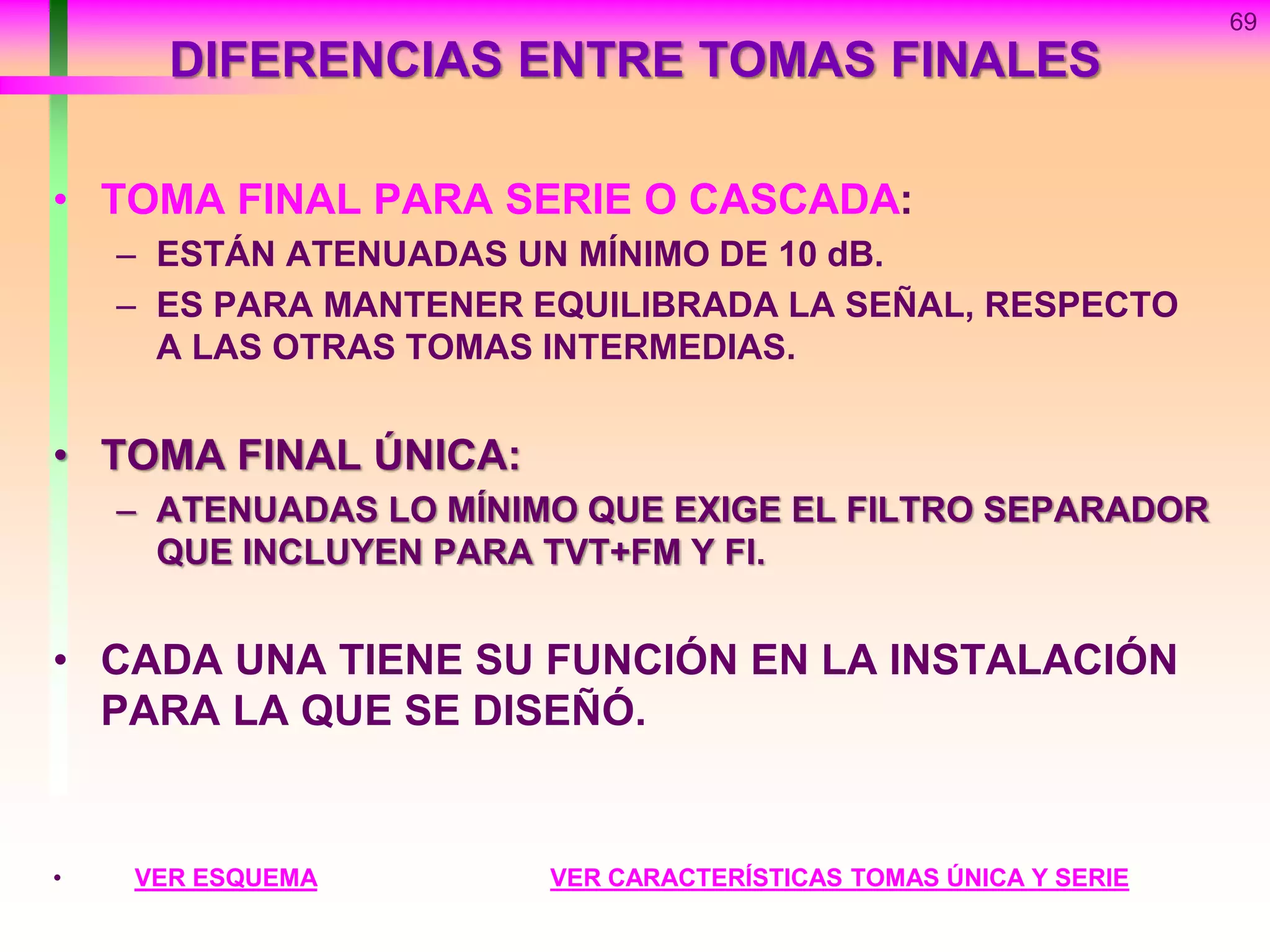

DIFERENCIAS ENTRE TOMAS FINALES
69
• TOMA FINAL PARA SERIE O CASCADA:
– ESTÁN ATENUADAS UN MÍNIMO DE 10 dB.
– ES PARA MANTENER EQUILIBRADA LA SEÑAL, RESPECTO
A LAS OTRAS TOMAS INTERMEDIAS.
• TOMA FINAL ÚNICA:
– ATENUADAS LO MÍNIMO QUE EXIGE EL FILTRO SEPARADOR
QUE INCLUYEN PARA TVT+FM Y FI.
• CADA UNA TIENE SU FUNCIÓN EN LA INSTALACIÓN
PARA LA QUE SE DISEÑÓ.

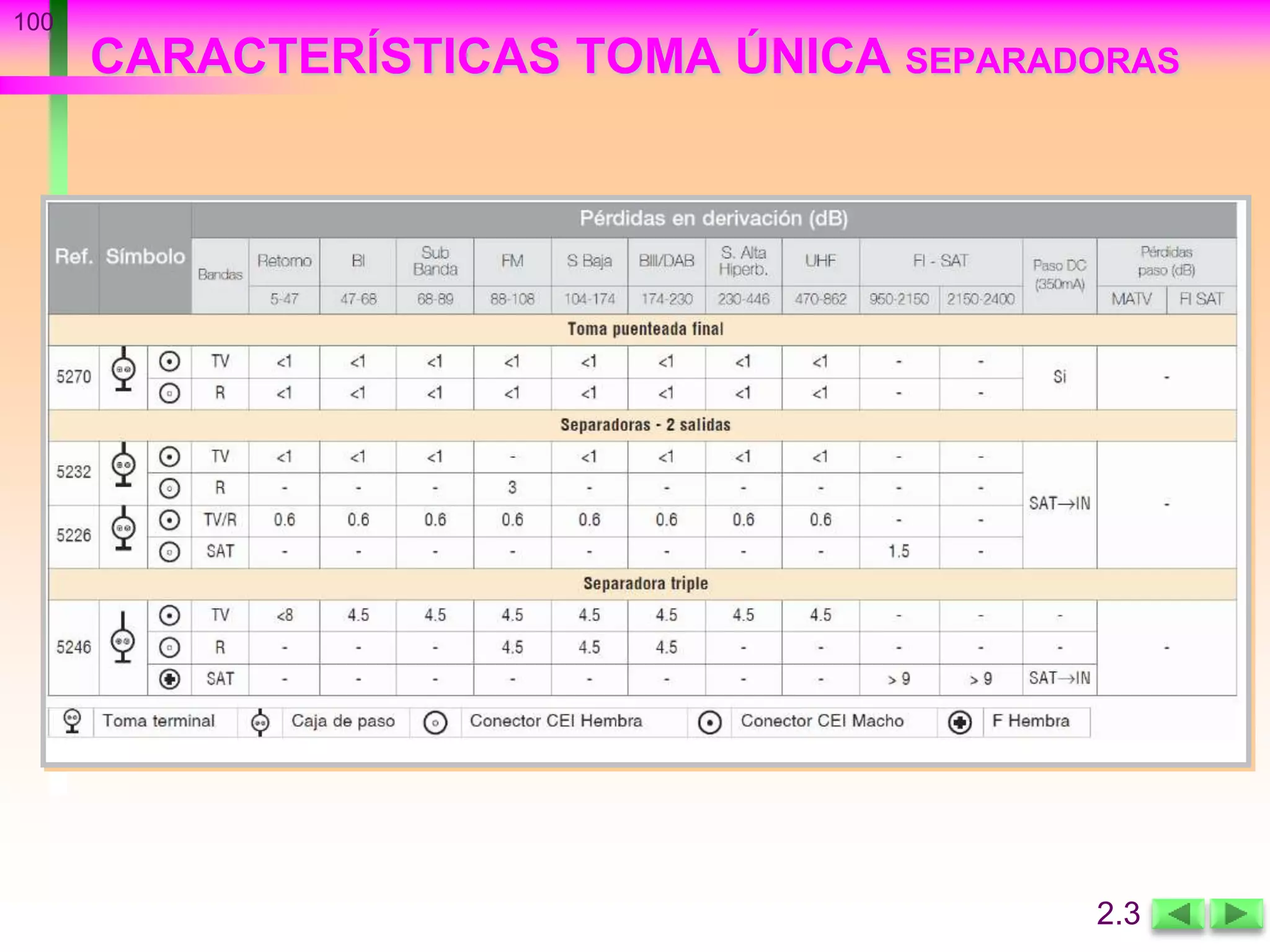

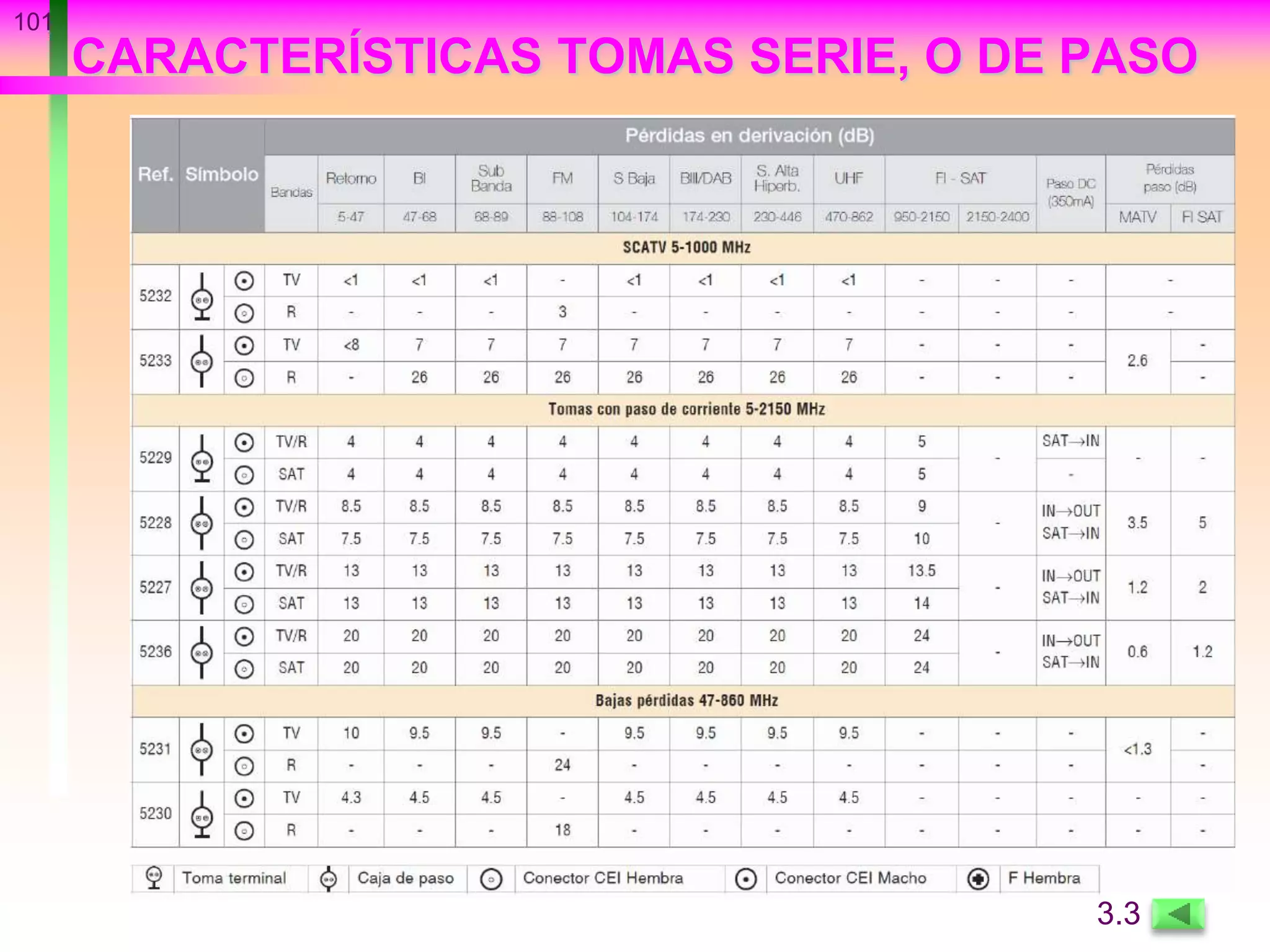

• VER ESQUEMA VER CARACTERÍSTICAS TOMAS ÚNICA Y SERIE

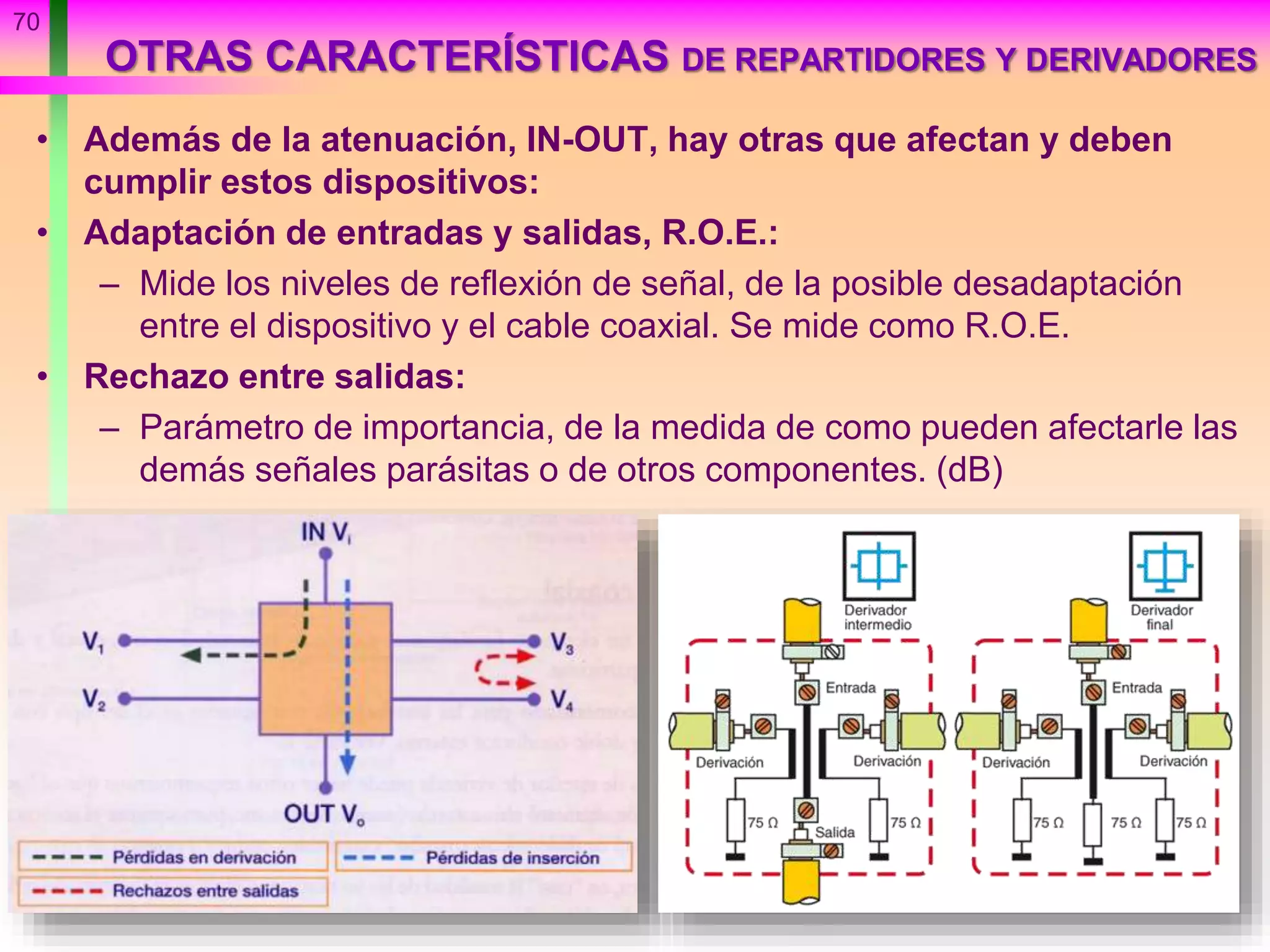

OTRAS CARACTERÍSTICAS DE REPARTIDORES Y DERIVADORES
• Además de la atenuación, IN-OUT, hay otras que afectan y deben
cumplir estos dispositivos:
• Adaptación de entradas y salidas, R.O.E.:
– Mide los niveles de reflexión de señal, de la posible desadaptación
entre el dispositivo y el cable coaxial. Se mide como R.O.E.
• Rechazo entre salidas:
– Parámetro de importancia, de la medida de como pueden afectarle las
demás señales parásitas o de otros componentes. (dB)
70

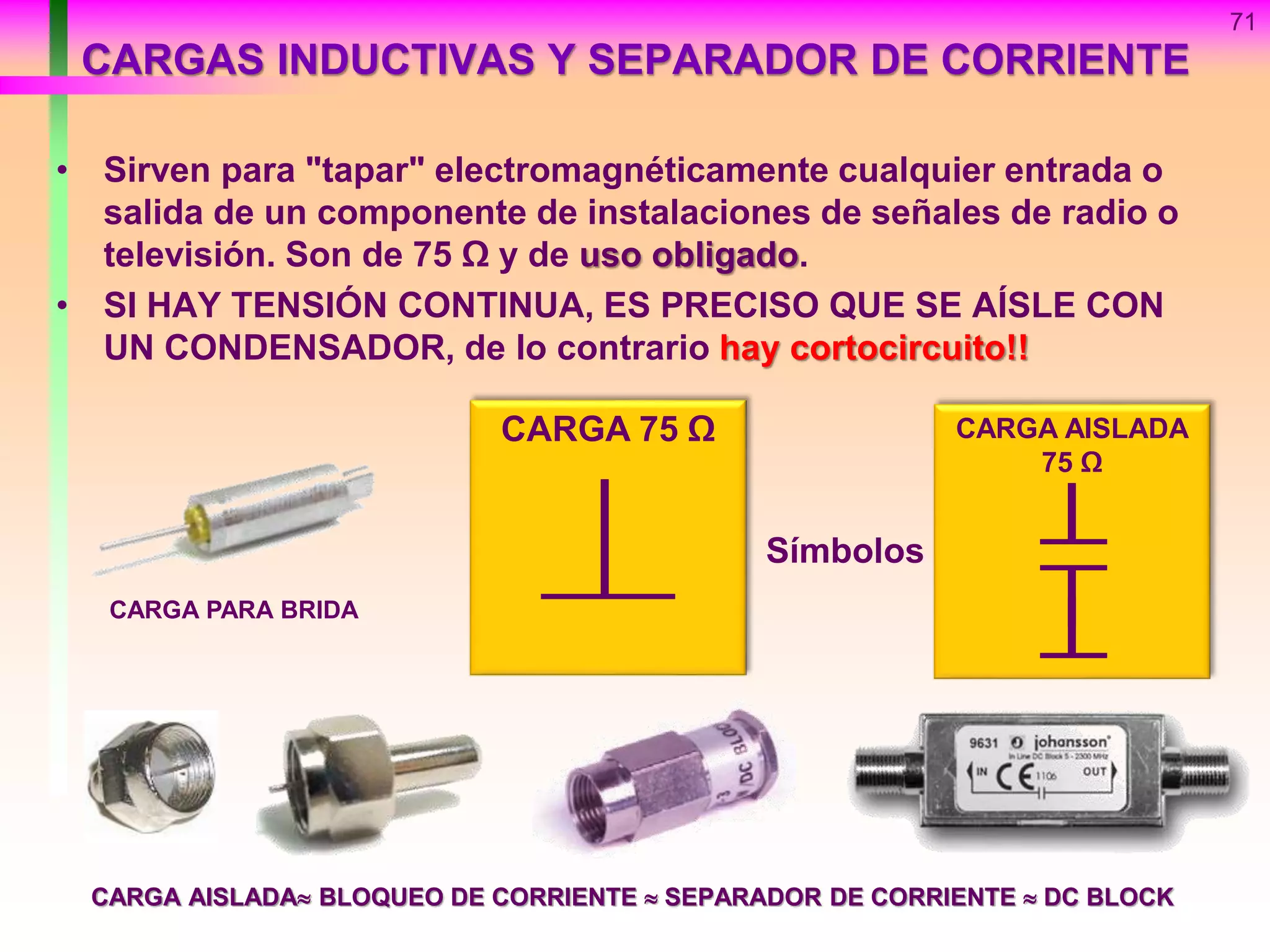

CARGAS INDUCTIVAS Y SEPARADOR DE CORRIENTE
71
• Sirven para "tapar" electromagnéticamente cualquier entrada o
salida de un componente de instalaciones de señales de radio o
televisión. Son de 75 Ω y de uso obligado.
• SI HAY TENSIÓN CONTINUA, ES PRECISO QUE SE AÍSLE CON
UN CONDENSADOR, de lo contrario hay cortocircuito!!
Símbolos
CARGA AISLADA BLOQUEO DE CORRIENTE  SEPARADOR DE CORRIENTE  DC BLOCK
CARGA 75 Ω CARGA AISLADA
75 Ω
CARGA PARA BRIDA

72

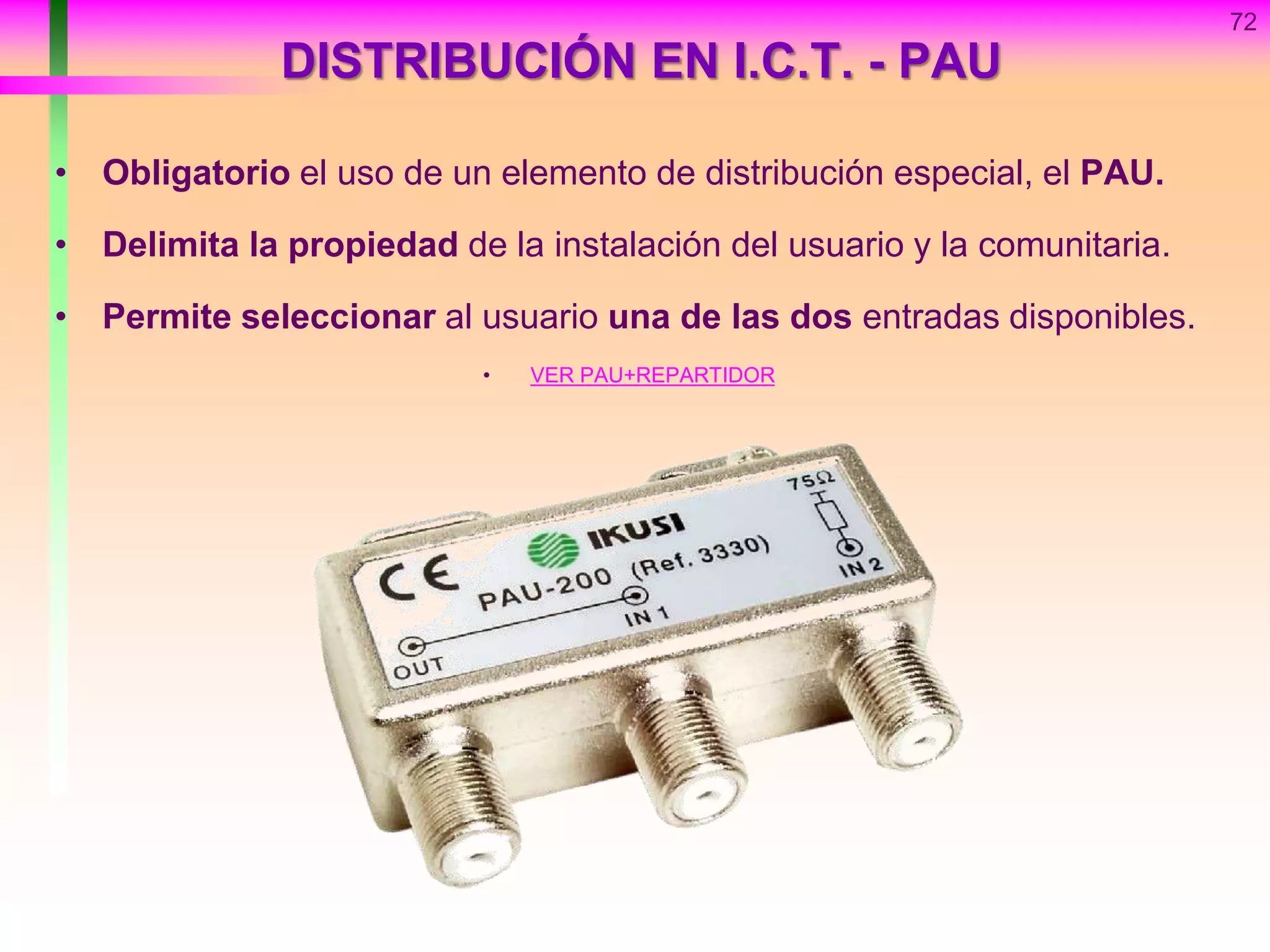

DISTRIBUCIÓN EN I.C.T. - PAU
• Obligatorio el uso de un elemento de distribución especial, el PAU.
• Delimita la propiedad de la instalación del usuario y la comunitaria.
• Permite seleccionar al usuario una de las dos entradas disponibles.

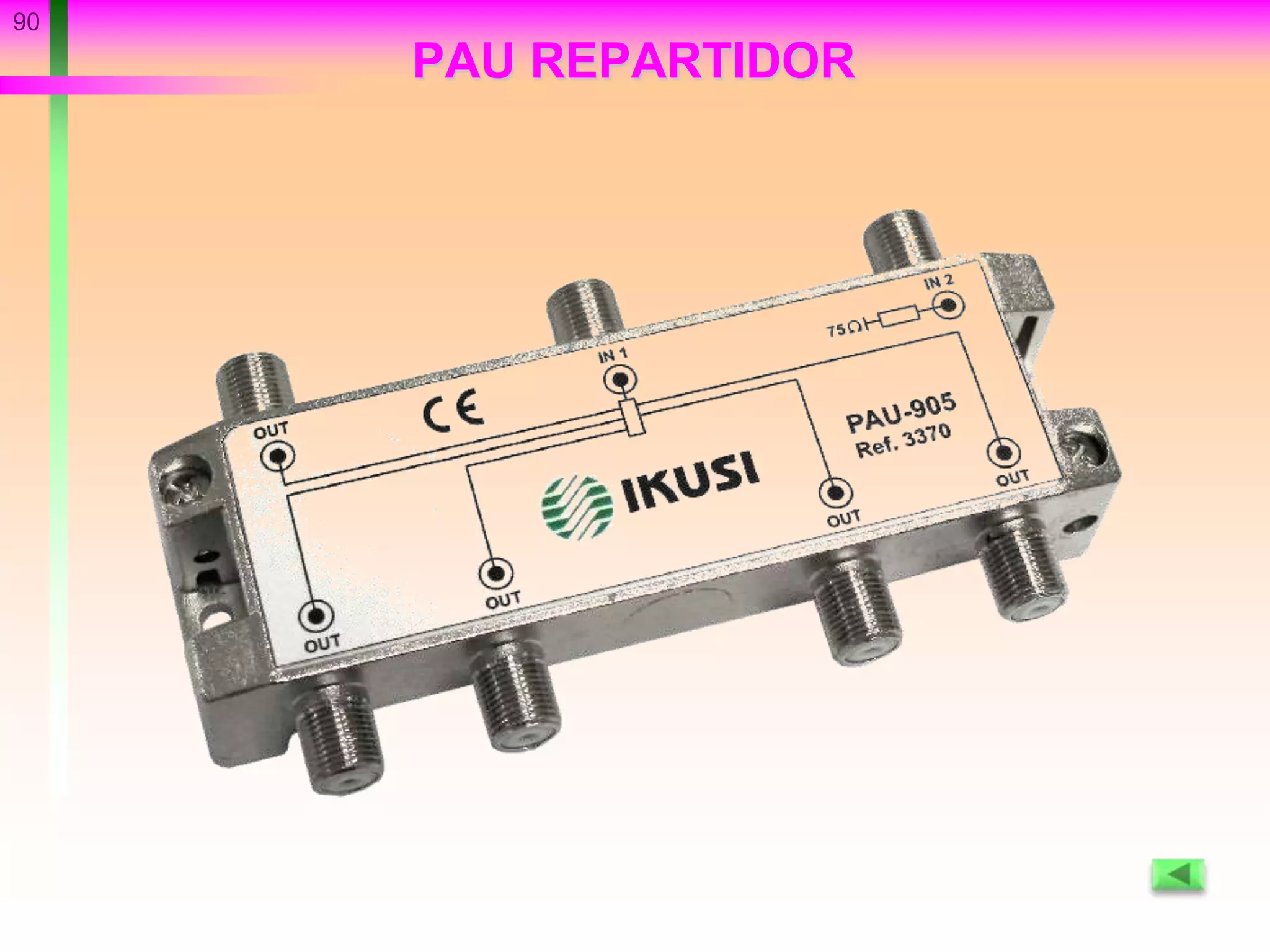

• VER PAU+REPARTIDOR

73

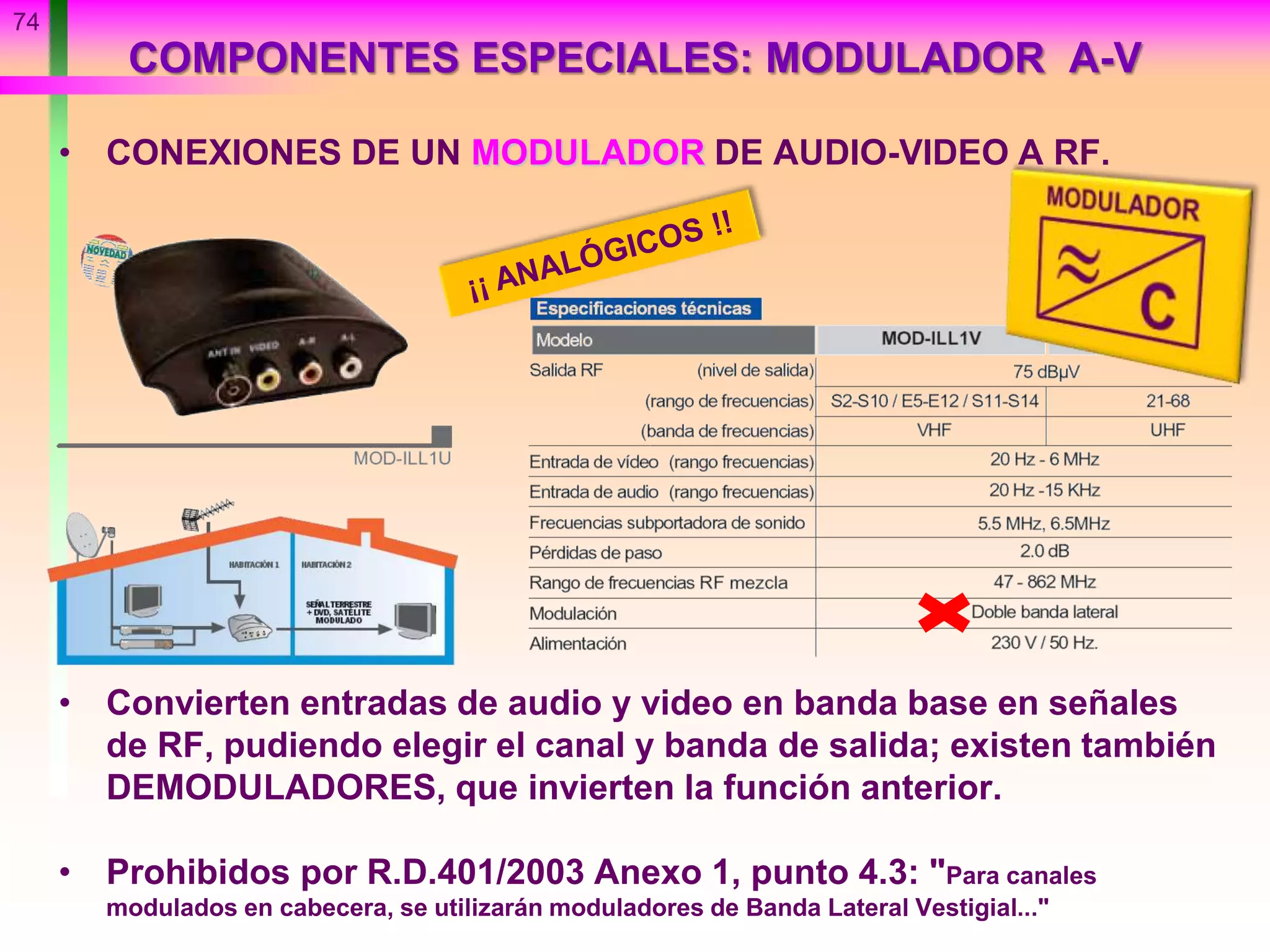

COMPONENTES ESPECIALES: AMPLIF. INTERIOR
• AMPLIFICADOR DE INTERIOR, CON VARIAS SALIDAS.

• CONEXIONES DE UN MODULADOR DE AUDIO-VIDEO A RF.
• Convierten entradas de audio y video en banda base en señales
de RF, pudiendo elegir el canal y banda de salida; existen también
DEMODULADORES, que invierten la función anterior.
• Prohibidos por R.D.401/2003 Anexo 1, punto 4.3: "Para canales
modulados en cabecera, se utilizarán moduladores de Banda Lateral Vestigial..."
COMPONENTES ESPECIALES: MODULADOR A-V
74

COMPONENTES ESPECIALES: MODULADOR A-V DIGITAL
• Nuevo equipo con varios tipos
de entradas y salida en V/UHF
en DVB-T
75

76

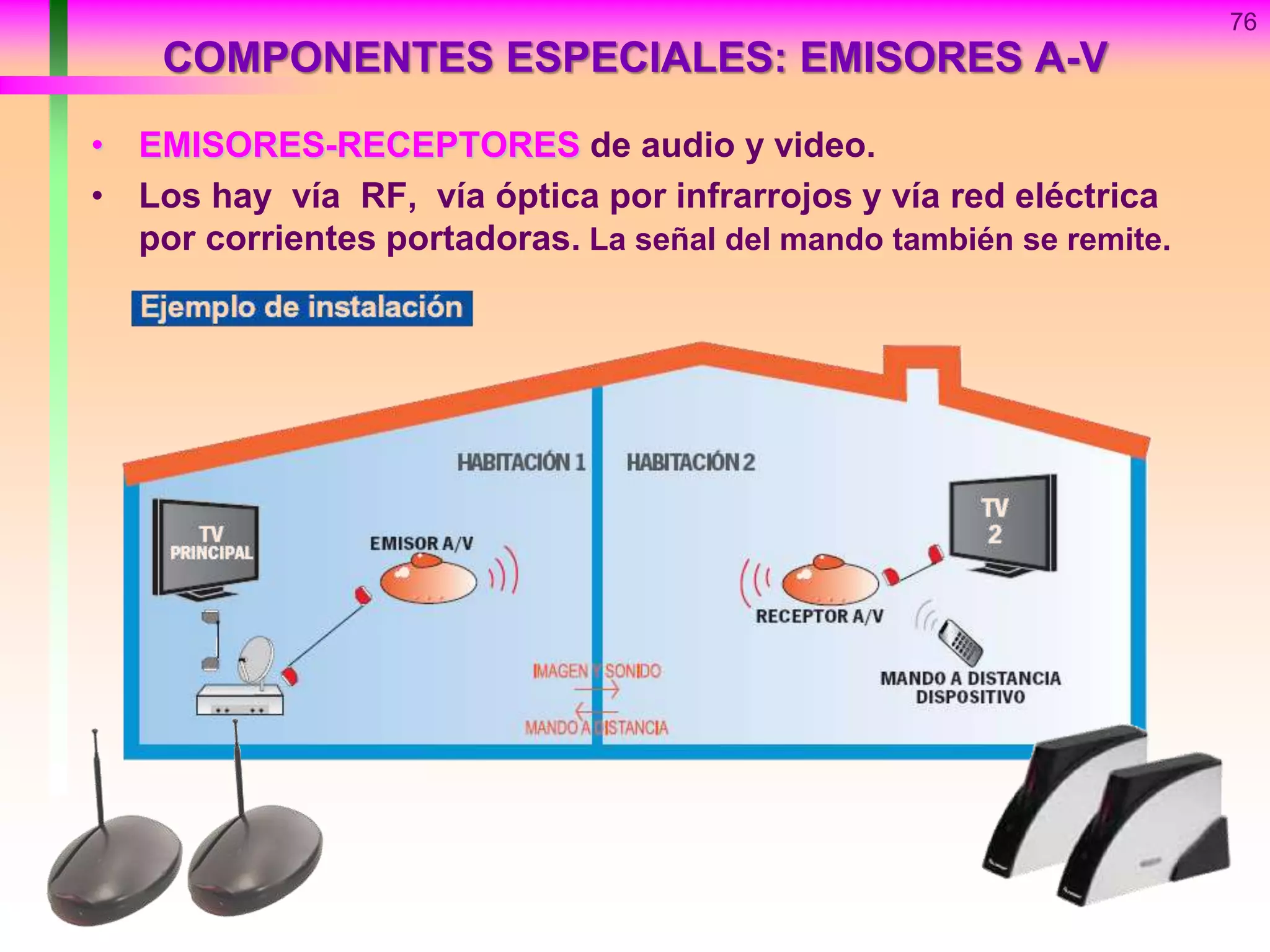

COMPONENTES ESPECIALES: EMISORES A-V
• EMISORES-RECEPTORES de audio y video.
• Los hay vía RF, vía óptica por infrarrojos y vía red eléctrica
por corrientes portadoras. La señal del mando también se remite.

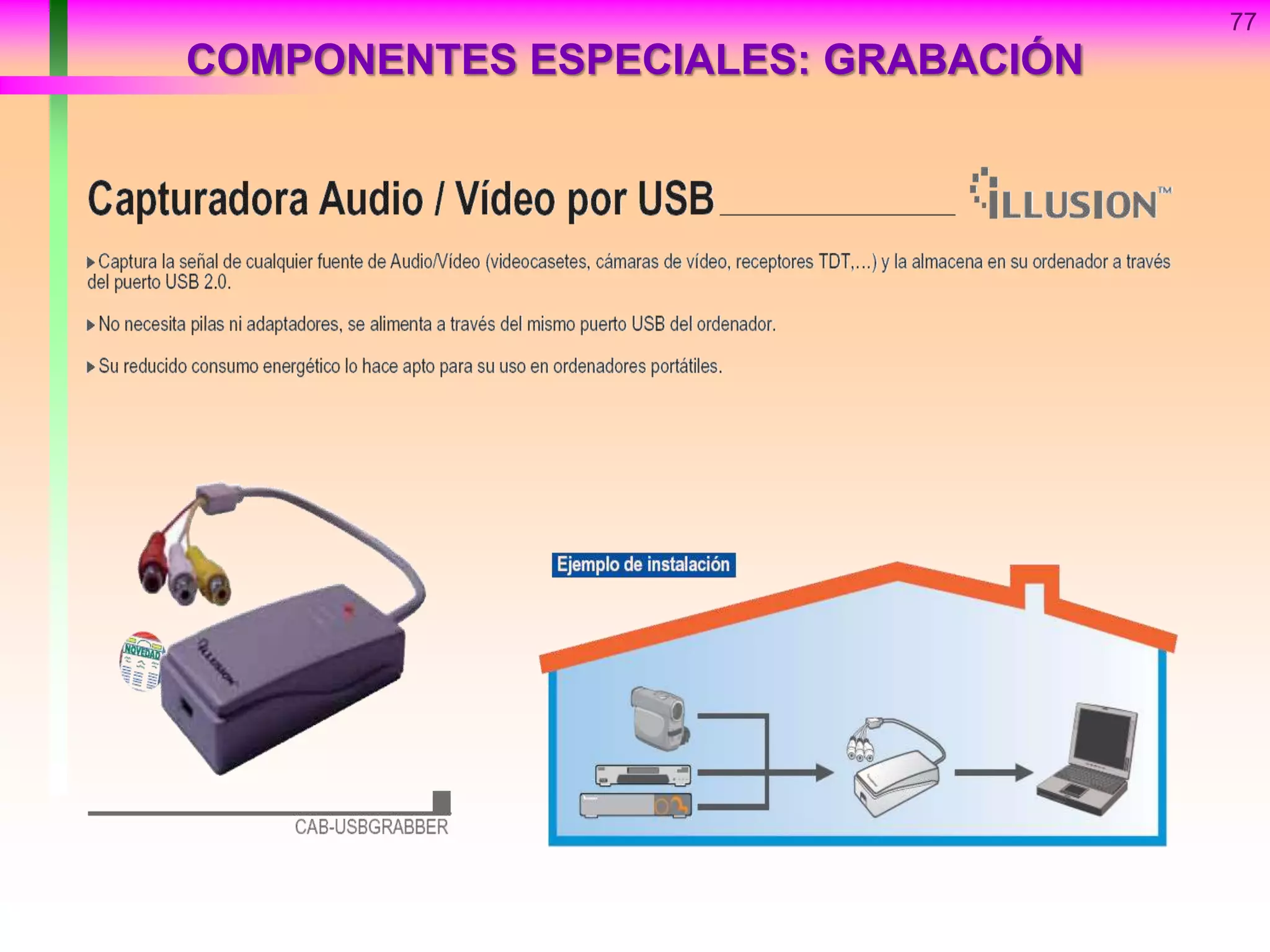

COMPONENTES ESPECIALES: GRABACIÓN
77

78
COMPONENTES ESPECIALES: SEGURIDAD
• Protector de descargas atmosféricas.
– En caso de descarga, se deriva a tierra.
– EN CASO DE TORMENTA ES MUY ACONSEJABLE
DESCONECTAR CUALQUIER TOMA DE LA RED DE TV-SAT

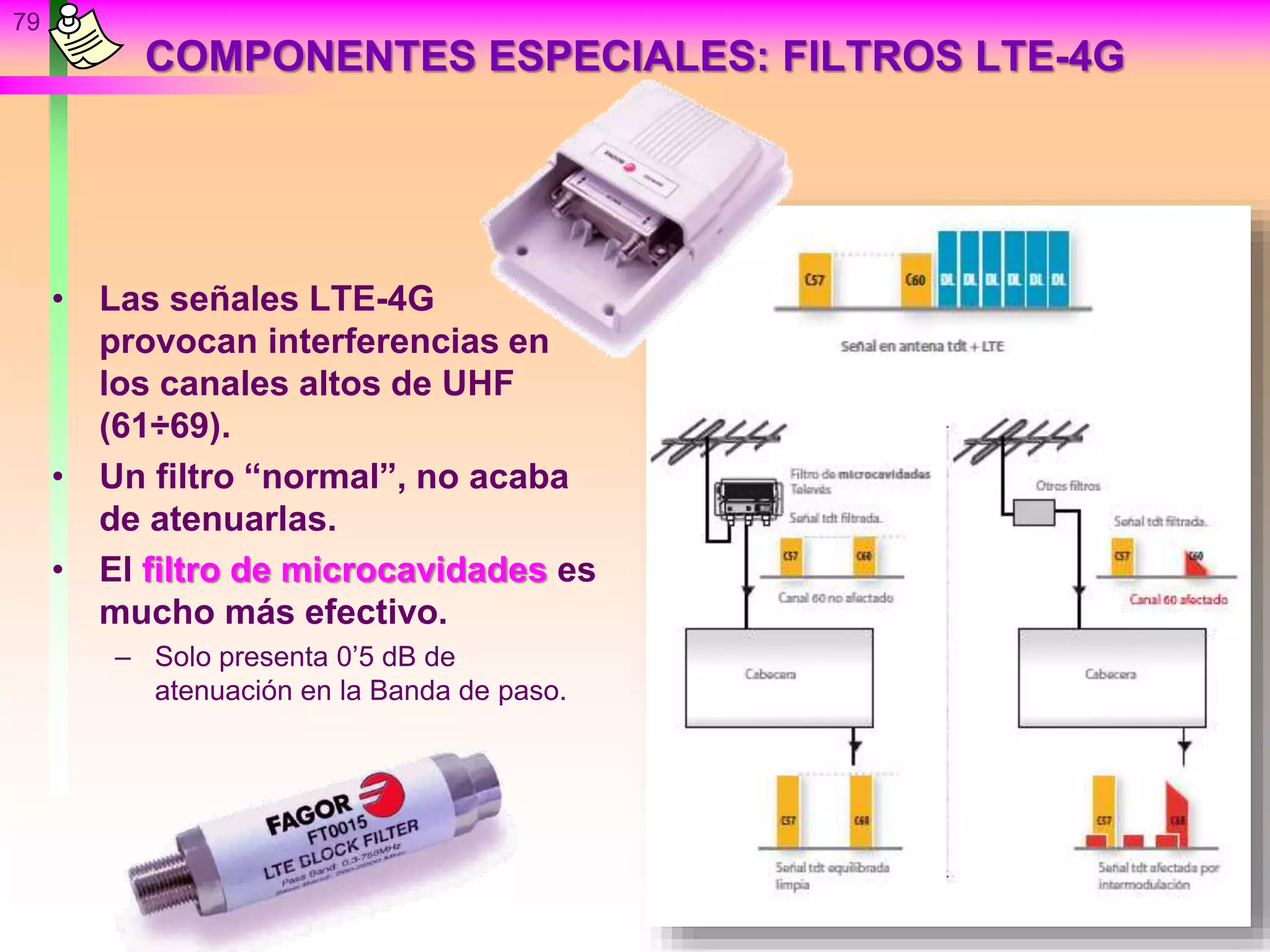

COMPONENTES ESPECIALES: FILTROS LTE-4G
• Las señales LTE-4G
provocan interferencias en
los canales altos de UHF
(61÷69).
• Un filtro “normal”, no acaba
de atenuarlas.
• El filtro de microcavidades es
mucho más efectivo.
– Solo presenta 0’5 dB de
atenuación en la Banda de paso.
79

80

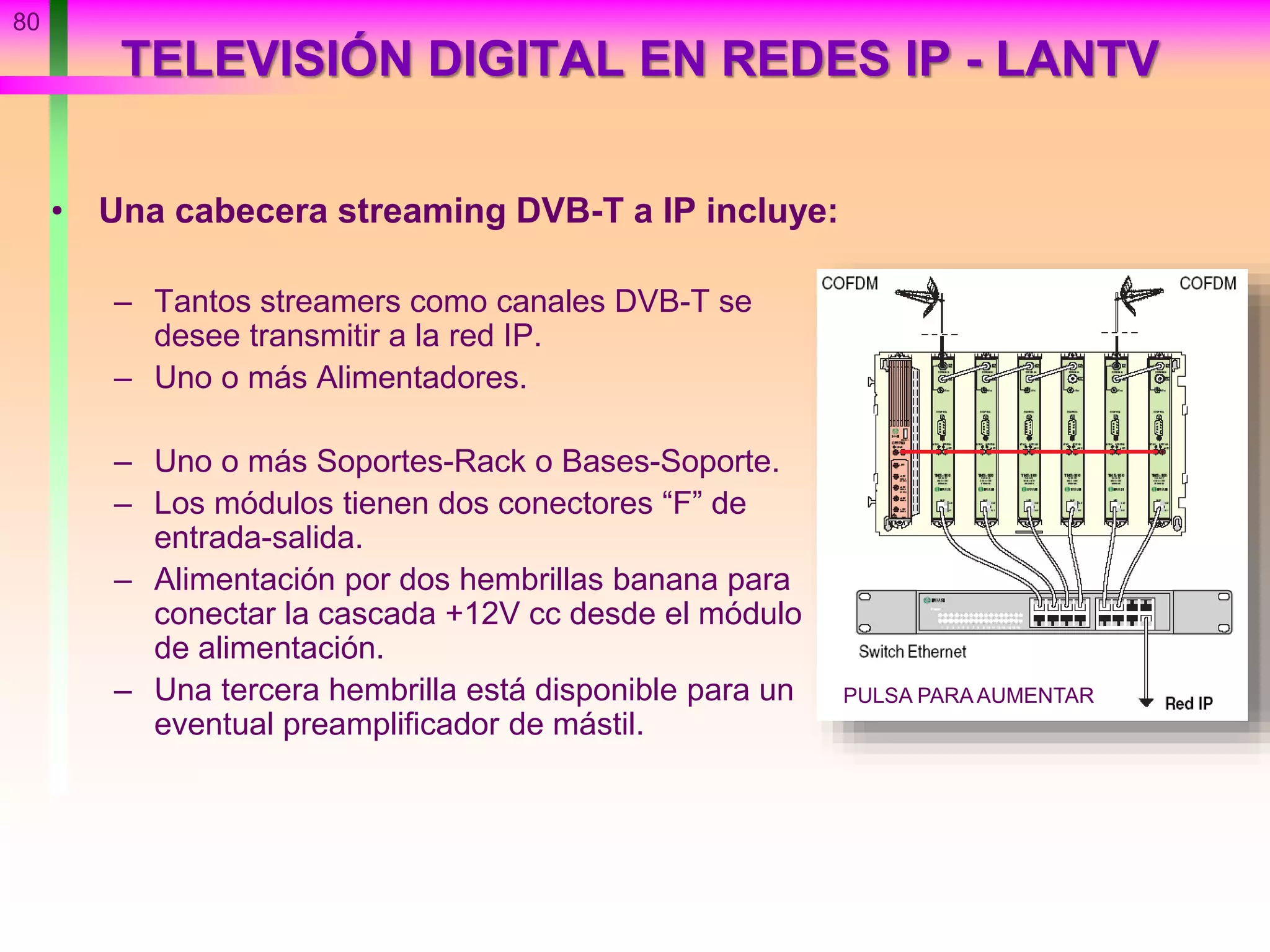

TELEVISIÓN DIGITAL EN REDES IP - LANTV
• Una cabecera streaming DVB-T a IP incluye:
– Tantos streamers como canales DVB-T se
desee transmitir a la red IP.
– Uno o más Alimentadores.
– Uno o más Soportes-Rack o Bases-Soporte.
– Los módulos tienen dos conectores “F” de
entrada-salida.
– Alimentación por dos hembrillas banana para
conectar la cascada +12V cc desde el módulo
de alimentación.
– Una tercera hembrilla está disponible para un
eventual preamplificador de mástil.
PULSA PARA AUMENTAR

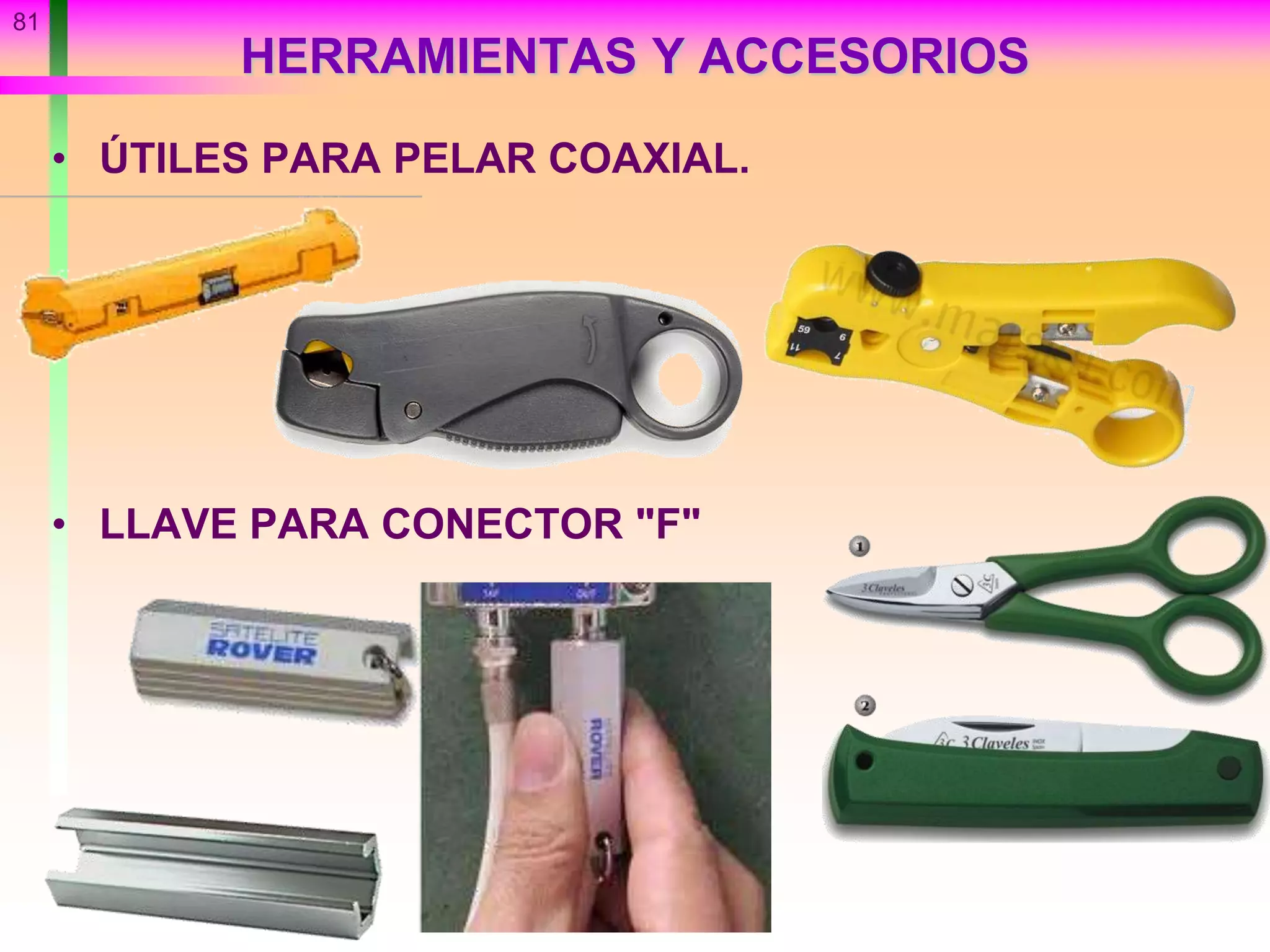

HERRAMIENTAS Y ACCESORIOS
• ÚTILES PARA PELAR COAXIAL.
• LLAVE PARA CONECTOR "F"
81

82
FIN DE LA PRESENTACIÓN
• Siguen fotos vinculadas a diapositivas anteriores.

84
GRÁFICAS DE GANANCIA DE ANTENAS
2.3

REPRESENTACIÓN GRÁFICA DE LA RADIACIÓN DE UNA ANTENA
• Tridimensional, planos E (vertical) y H (horizontal)
• Coordenadas polares.
• Coordenadas cartesianas
85
3.3
Cuanto más estrecho es
el lóbulo principal más
directiva es una antena.

Características de antenas logarítmico-periódica
86
1.3

GRÁFICAS DE GANANCIA LOGARÍTMICAS
87
2.3

TECNOLOGÍA LOGARÍTMICO-PERIÓDICA
• Se trata de varios dipolos enfasados, cubriendo
toda la Banda para la que estén cortados.
• Los elementos que no entran en resonancia, se
comportan como directores o reflectores.
88
3.3

89
TRATAMIENTO MONO CANAL
Serie K de Fracarro
Serie T40 de Televés
• TAMBIÉN MULTICANALES,
PARA 2,3 Y 4 CANALES

91
CARACTERÍSTICAS DERIVADORES

93
UTILIDAD DEL ECUALIZADOR
• Conjunto de filtros ajustados con atenuador.
• Complementa al amplificador de banda ancha.
• Ventajas:
– Proporciona ecualización de canales.
– Soluciona los problemas de intermodulación.
– Permite canales adyacentes (en el mismo filtro)
• Inconvenientes
• No permite filtros adyacentes. Baja selectividad de los filtros.

94
SELECTIVIDAD DE LA AMPLIFICACIÓN MONO CANAL - 1
MONOCANAL Estándar: Selectividad, 33 dB al canal n+2.

95
SELECTIVIDAD DE LA AMPLIFICACIÓN MONO CANAL - 2
• Monocanal adyacente: Selectividad, 56 dB al canal n+2.
• Nuevo monocanal adyacente:
– 24 dB al canal n+1.
– 72 dB al canal n+2.

96

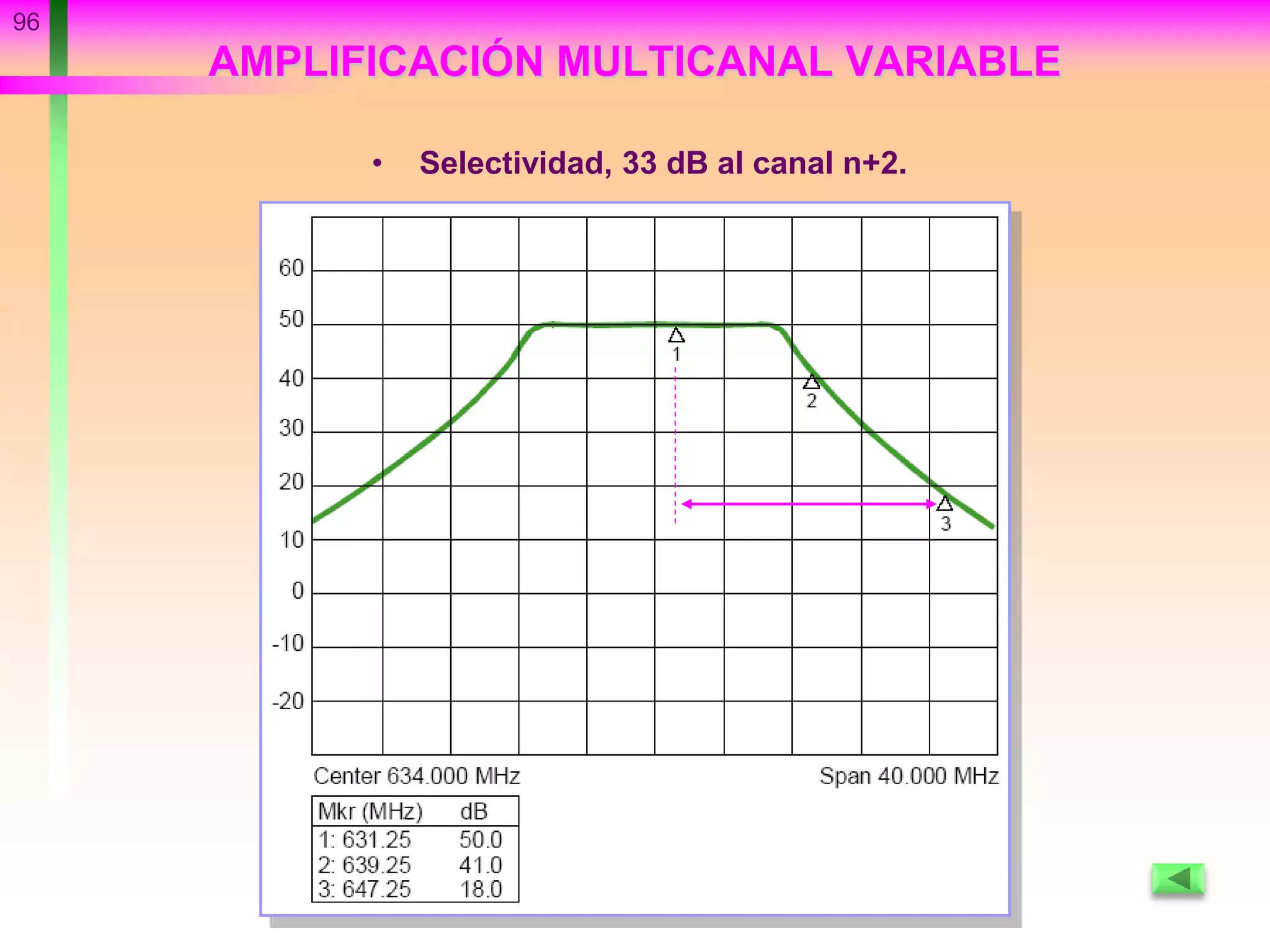

AMPLIFICACIÓN MULTICANAL VARIABLE
• Selectividad, 33 dB al canal n+2.

DIFERENCIAS ENTRE TOMAS SERIE Y ÚNICA
99
T1
T2
T3
1.3

CARACTERÍSTICAS TOMA ÚNICA SEPARADORAS
100
2.3

CARACTERÍSTICAS TOMAS SERIE, O DE PASO
101
3.3

102

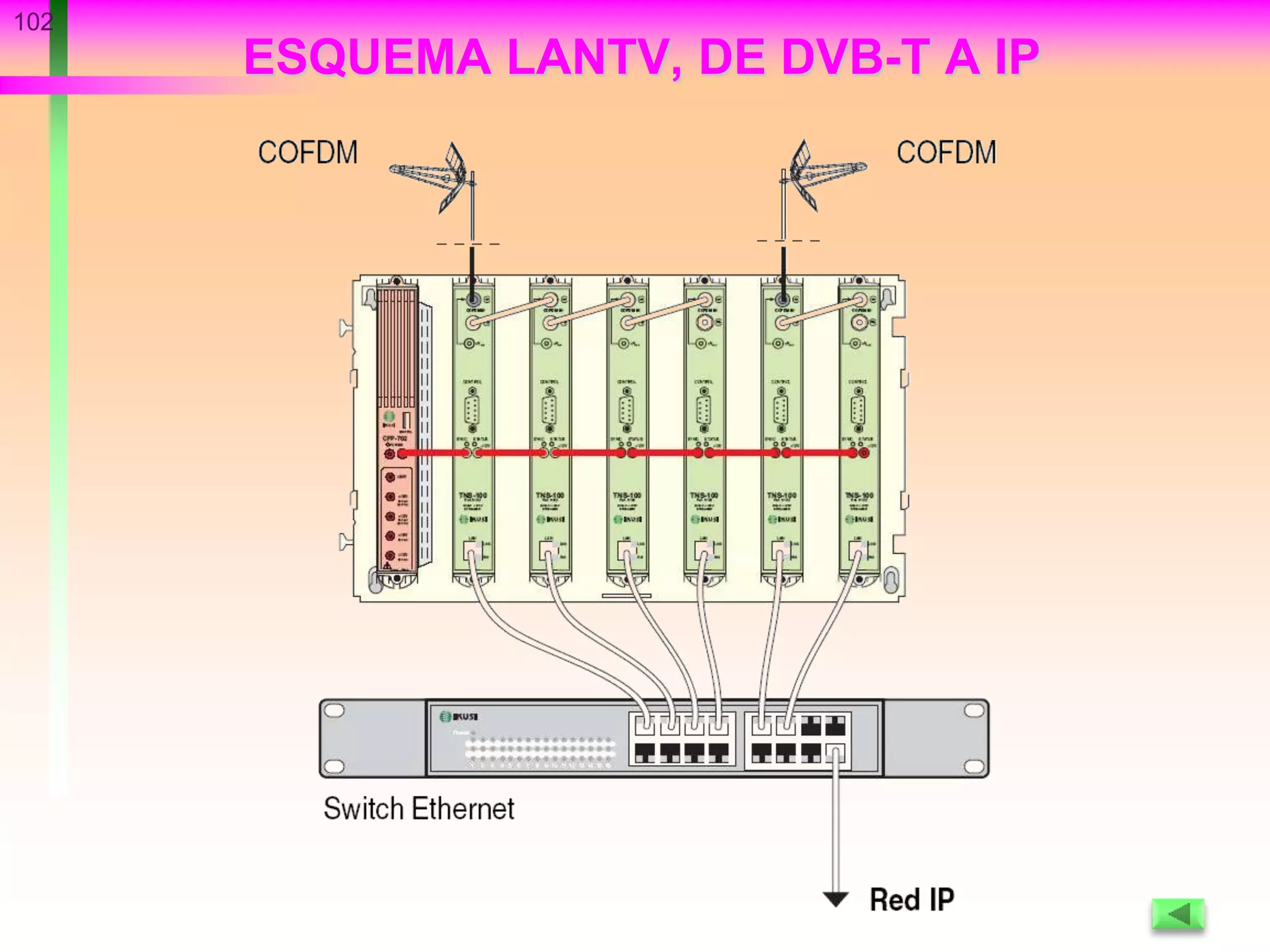

ESQUEMA LANTV, DE DVB-T A IP

DERIVADORES COMPENSADOS-ECUALIZADOS
103

CARACTERÍSTICAS F.A. - AMPLIF. MÁSTIL
104

2-COMPONENTES TVT

Más contenido relacionado

La actualidad más candente

Destacado

Similar a 2-COMPONENTES TVT

Más de CIPF La Costera

Último

2-COMPONENTES TVT

Notas del editor
