Este documento contiene 20 preguntas de repaso sobre antenas y líneas para radio y televisión. Las preguntas cubren temas como el principio de funcionamiento de las antenas, los parámetros de las antenas como la ganancia y la apertura de haz, y diferentes tipos de antenas como dipolo, Yagi, parabólica y sus características. También incluye preguntas sobre el uso de cables coaxiales.

1. 3 Antenas y líneas para radio y televisión

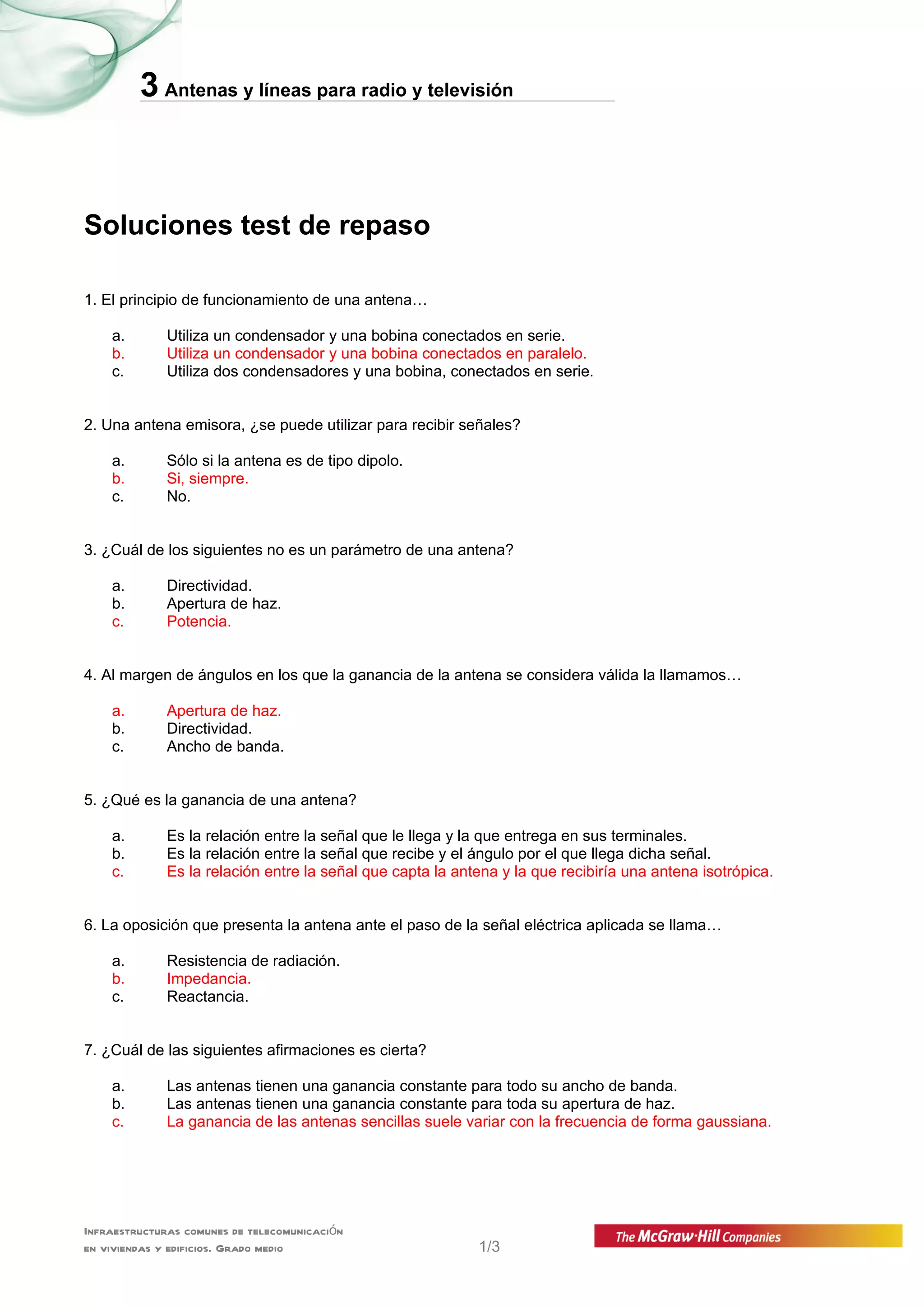

Soluciones test de repaso
1. El principio de funcionamiento de una antena…
a. Utiliza un condensador y una bobina conectados en serie.
b. Utiliza un condensador y una bobina conectados en paralelo.
c. Utiliza dos condensadores y una bobina, conectados en serie.
2. Una antena emisora, ¿se puede utilizar para recibir señales?
a. Sólo si la antena es de tipo dipolo.
b. Si, siempre.
c. No.
3. ¿Cuál de los siguientes no es un parámetro de una antena?
a. Directividad.
b. Apertura de haz.
c. Potencia.
4. Al margen de ángulos en los que la ganancia de la antena se considera válida la llamamos…
a. Apertura de haz.
b. Directividad.
c. Ancho de banda.
5. ¿Qué es la ganancia de una antena?
a. Es la relación entre la señal que le llega y la que entrega en sus terminales.
b. Es la relación entre la señal que recibe y el ángulo por el que llega dicha señal.
c. Es la relación entre la señal que capta la antena y la que recibiría una antena isotrópica.
6. La oposición que presenta la antena ante el paso de la señal eléctrica aplicada se llama…
a. Resistencia de radiación.
b. Impedancia.
c. Reactancia.
7. ¿Cuál de las siguientes afirmaciones es cierta?
a. Las antenas tienen una ganancia constante para todo su ancho de banda.
b. Las antenas tienen una ganancia constante para toda su apertura de haz.
c. La ganancia de las antenas sencillas suele variar con la frecuencia de forma gaussiana.
Infraestructuras comunes de telecomunicación
en viviendas y edificios. Grado medio 1/3

2. 3 Antenas y líneas para radio y televisión
8. ¿A qué frecuencia la antena recibe la máxima cantidad de señal?
a. A la frecuencia de corte inferior.
b. A la frecuencia de corte superior.
c. A la frecuencia de resonancia.
9. ¿Cómo se cuantifica habitualmente el rendimiento de una antena?
a. En tanto por ciento.
b. En decibelios.
c. En vatios.
10. ¿Cuál de las siguientes antenas es omnidireccional?
a. El dipolo simple.
b. La antena yagui.
c. La antena logarítmico-periódica.
11. ¿Cuál de las siguientes antenas tiene una menor ganancia?
a. El dipolo simple.
b. La antena yagui.
c. La antena logarítmico-periódica.
12. ¿En qué se diferencia una antena dipolo simple de una antena Marconi?
a. La antena Marconi es más directiva.
b. La antena Marconi es más pequeña.
c. La antena Marconi es más grande.
13. De las siguientes características, ¿cuál corresponde a una antena logarítmico-periódica?
a. Gran ancho de banda.
b. Es una antena omnidireccional.
c. Tiene una impedancia muy pequeña.
14. Una antena Yagui…
a. Está formada por un dipolo simple, un director y varios relectores.
b. Está formada por varios dipolos de tamaños diferentes.
c. Está formada por un dipolo, un reflector y uno o varios directores.
15. ¿Cuál de las siguientes antenas es más directiva?
a. La antena dipolo doblado.
b. La antena Marconi.
c. La antena de dipolos enfasados.
Infraestructuras comunesde telecomunicación
en viviendas y edificios. Grado medio 2/3

3. 3 Antenas y líneas para radio y televisión
16. Una antena parabólica…
a. Dirige las señales recibidas desde la dirección de su eje al foco de la parábola.
b. Dirige las señales recibidas desde cualquier dirección al foco de la parábola.
c. Dirige las señales recibidas desde la dirección de su eje al vértice de la parábola.
17. ¿Cuál de estas antenas parabólicas tiene un mayor rendimiento?
a. La antena de foco primario.
b. La antena Offset.
c. La antena Cassegrain.
18. ¿Se puede utilizar una antena multisatélite para recibir los satélites Astra (19,2 ºE) e Hispasat (30
ºW)?
a. Si, si montamos dos conversores.
b. Si, si apuntamos la antena al que tenga mayor potencia.
c. No.
19. ¿Cuál de las siguientes afirmaciones se puede aplicar a un cable coaxial?
a. Su impedancia crece con la frecuencia.
b. Su atenuación crece con la frecuencia.
c. Su atenuación es constante.
20. ¿De qué material estará formado el dieléctrico de un cable coaxial para una ICT?
a. De polietileno celular.
b. De plástico semirígido.
c. De polietileno compacto.
Infraestructuras comunesde telecomunicación
en viviendas y edificios. Grado medio 3/3
