El documento describe diferentes instrumentos de medición como la regla, el micrómetro, el comparador y el teodolito. La regla se utiliza para mediciones directas y viene graduada en fracciones de pulgada o milímetros. El micrómetro permite medir con gran precisión usando un tornillo micrométrico, y existe en versiones exterior, interior y de profundidad. El comparador sirve para verificar paralelismo, redondez y alineación de piezas. Finalmente, el teodolito es un instrumento que permite realizar mediciones angulares y de nivel

1. Rodrigo Rosas González
 Isaac Miranda Flores
 Erich de la Torre Solano
 Cecilia Espinosa González
 Salvador Benítez
 Teresa Fuentes Reyes


3. Regla

La regla se utiliza para lecturas directas. Sus
divisiones están en fracciones de pulgada
milímetros.

4. 
La regla graduada es un instrumento de
medición con forma de plancha delgada y
rectangular que incluye una escala
graduada dividida en unidades de
longitud, por ejemplo centímetros o
pulgadas; es un instrumento útil para trazar
segmentos rectilíneos con la ayuda de
un bolígrafo o lápiz, y puede ser
rígido, semirrígido o flexible, construido
de madera, metal, material plástico, etc.

5. Su longitud total rara vez supera el metro
de longitud. Suelen venir con graduaciones
de diversas unidades de
medida, como milímetros, centímetros, y d
ecímetros, aunque también las hay con
graduación en pulgadas o en ambas
unidades
 Es muy utilizada en los estudios técnicos y
materias que tengan que ver con uso de
medidas, como
arquitectura, ingeniería, etc.


6. 
Las reglas tienen muchas aplicaciones
ya que tanto sirve para medir como para
ayudar a las personas en su labor diaria
en el dibujo técnico; las que hay en las
oficinas suelen ser de plástico pero las
de los talleres y carpinterías suelen ser
metálicas, de acero flexible e inoxidable.

8. 


Por su lado, el compás plano, es un tipo de
instrumento geométrico que integra en uno solo
varias herramientas geométricas, como ser: la
regla, la escuadra, el compás y el transportador.
En los talleres de mecánica, también es popular el
uso de una herramienta llamada compás, la cual se
usa muchísimo a la hora del trazado de
circunferencias y de verificación.
El compás de cantero es una herramienta que se
usa justamente en la cantería (labrado de piedras
para construcciones) para copiar dimensiones ya
sea de una escultura o de una piedra tallada, para
poder finalmente reproducirla tal cual que la original.

9. 

Lainas (medidores de espesor)
Estos medidores (Fig. 6.15) consisten en láminas
delgadas que tienen marcado su espesor y que son
utilizadas para medir pequeñas aberturas o ranuras.
El método de medición consiste en introducir una
laina dentro de la abertura, si entra fácilmente, se
prueba con la mayor siguiente disponible, si no
entra, vuelve a utilizarse la anterior.

10. 
Los juegos de lainas se mantienen
juntos mediante un tornillo que atraviesa
un agujero que tienen en un extremo.
Debe tenerse cuidado de no forzar las
lainas ni introducirlas en ranuras que
tengan rebabas o superficies ásperas
por que esto las dañaría.

11. De caratula
Electrodigitales de Profundidad

12. Calibre o Pie de Rey
Definición:
Instrumento para Medir dimensiones de
objetos
Cm a Mm
1/10
1/20
1/50
Escala de Pulgadas 1/16 de plg


13. Regla con una escuadra en un extremo
Otra se desliza indicar el valor indicado en
escala
Piezas especiales en superior y extremo
Dimensiones Internas y Profundidades
Dos escalas :
-Inferior
-Superior

14. Componentes
1Mordazas Externas
2Mordazas Internas
3Colisa Profundidad
4Escala Div en Cm
5Escala Div Plg
6Nonio Lec fracc de mm
7Nonio Lec fracc de plg
8Boton deslizamiento y freno

15. Historia








Pedro Nunes (Portugal 1492 caimbra
1577)
Siglo XVI
1514 Nonio
Dispositivo Medida de Longitudes
Fracciones de Grados
Pierre Vernier
1631 Escala vernier
Medir Longitudes con gran presicion
Basado en el nonio

16. Aplicaciones
Utilizado Mecanica Medir piezas
fabricadas con tolerancia minima Posible

17. Modo de uso
Regla Graduada en mm
Escala del nonio en 0.02mm
Cada quitnta parte Num de 1 a 10 Decimales

18. Tipos especiales
Con patas en escuadras hacia el interior
o hacia el exterior.
 Con la pata de la regla escalada
cilíndrica.
 Con las patas paralelas largas y
estrechas.


19. Pie de Rey Electrodigital para
medir la Profundidad

20. Usado Medir profundidades
 Ranuras
 Perforaciones
 Escalones

Gran puente de Medicion inclinacion
de medición
Error

21. Lectura
Pantalla LCD
 Puesta 0 posicion
 Tornillo de sujecion medidor de
profundidad
 Unidad Medida Cambia
De mm a Plg o viceversa en cualquier
momento


22. Ficha Descripcion
Rango de medición

0 ... 150 mm
0 ... 6"
Precisión en la indicación

0,01 mm
0,0005"
Precisión en la medición

±0,03 mm
Pantalla

LCD
Sistema de medición

Lineal, sistema de medición CAP sin contacto
Velocidad de medición

máx. 1,5 m/s
Alimentación

1,5 V, tipo SR44
Temperatura ambiental

0 ... 40 °C
Temperatura de almacenamiento

-20 ... +70 °C

24. 
El micrómetro, que también es
denominado tornillo de Palmer su
funcionamiento se basa en un tornillo
micrométrico que sirve para valorar el
tamaño de un objeto con gran precisión

25. 



tipos de micrómetros - según la medición que
efectúen los tipos de micrómetros mas comunes
son
1. micrómetro exterior
2. micrómetro interior
3. micrómetro de profundidad
1
2
3

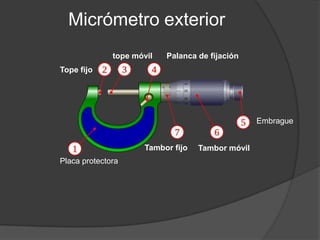

26. Micrómetro exterior
tope móvil
Palanca de fijación
Tope fijo
Embrague
Tambor fijo
Placa protectora
Tambor móvil

27. 
Cuerpo interior del micrómetro

28. 
en los micrómetro estándar métricos
todos los tornillos micrométricos miden
25mm, pudiendo presentarse horquillas
de medida de 0 a 25mm, 25 a 50mm, de
50 a 75 etc., hasta medidas que
superan el metro.

29. Barra patrón

33. Micrómetro interior

Micrómetro de interiores para la
medición de agujeros.

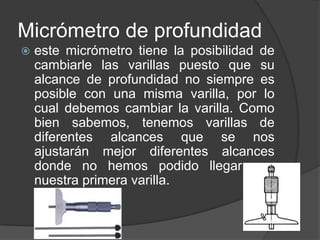

34. Micrómetro de profundidad

este micrómetro tiene la posibilidad de
cambiarle las varillas puesto que su
alcance de profundidad no siempre es
posible con una misma varilla, por lo
cual debemos cambiar la varilla. Como
bien sabemos, tenemos varillas de
diferentes alcances que se nos
ajustarán mejor diferentes alcances
donde no hemos podido llegar con
nuestra primera varilla.

36. 
Comparar es la operación con la
que se examinan dos o mas
elementos u objetos
geometricos, para duscubrir sus
relaciones, diferencias o
semejanzas

37. 
Los instrumentos utilizados para
comparar se llaman comparadores y
sirven para verificacion del
paralelismo de dos caras,
comprobar la redondez y
concentrididad de ejes y agujetos o
colocacion de las piezs en
maquinas herramients para medir y
clasificar piezas

38. 4 tipos:
 Neumaticos
 Electronicos
 Opticos
 Mecanicos


44.  Son
instrumentos de medición
con los cuales se puede
medir características
geométricas tridimensionales
de objetos en general

45. SEXTANTE

46. TRANSPORTADOR

47. INCLINOMETRO

48. AUTOCOLIMADOR

usa la luz para medir ángulos. Este
opera proyectando luz hecha
paralela (colimada) a través de un
objetivo sobre un objeto con una
superficie reflectiva. Si la superficie
es perpendicular a la luz
proyectada, el haz es reflejado de
vuelta a su punto de origen.

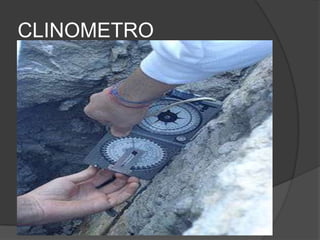

49. CLINOMETRO

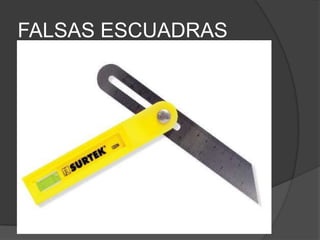

50. FALSAS ESCUADRAS

51. REGLA DE SENOS

53. ESCUADRA UNIVERSAL
