Este documento describe los principales elementos que componen una red para telefonía móvil, incluyendo estaciones base, controladores de red de radio, centros conmutadores móviles, registradores de ubicación del visitante y del hogar, nodos de soporte GPRS, y pasarelas GPRS. Explica brevemente el propósito y función de cada elemento clave en la interconexión y entrega de servicios de voz y datos a usuarios móviles.

1. TRABAJO COLABORATIVO DE LA UNIDAD
No. 1
REDES Y SERVICIOS DE
TELECOMUNICACIONES AVANZADAS
Grupo virtual
208003_13
Presentado por
Alexander Rodríguez Mahecha
80006851
Tutor
Hugo Orlando Pérez navarro
MARZO 2015

2. 1. Realice una descripción de los elementos que
componen una red para telefonía móvil
Esta compuesta por un conjunto simultaneo de elementos entre redes y
estaciones transmisoras o receptoras que se pueden utilizar durante
una llamada denominados repetidores, que se interconectan con
centrales móviles que son dirigidas con estaciones base que forman
redes como un panal .
Estos elementos son : BTS( Base Station Transceiver),MSC(Mobile
Switching center),RNC(Radio Network Controller)SGSN(Serving
GPRS Support Node),GGSN(Gtaway GPRS Support
Node),MME(Mobility Management Entity),SGW(Serving
Gateway),PGW(Packet data Network Gateway) entre otros.

3. ELEMENTOS QUE COMPONEN UNA RED PARA TELEFONIA
HLR: (Home Location Registrer) .Esta almacena los datos del
usuario; En una red móvil se tiene un HRL por cada millón de
usuarios

4. MSC:( Mobile Switching Center),son centrales que establecen
llamadas de voz en redes móviles, se le conectan BSCS y RNCS ,
su tecnología es la misma que se utiliza en telefonía fija pero el
software que la controla es de mayor complejidad ya que la
conexión esta en movimiento y se puede conectar desde cualquier
parte.
VLR: (Visitor Location Register) .Esta almacena los datos de los
usuario que están conectados a una MSC, con este elemento no
es necesario estar constantemente revisando el HLR del usuario,
contiene información particular de la posición y el estado actual del
usuario.

5. RNC: (Radio Network Controller) .Es un elemento de red de
acceso, que se encarga de la gestión de recursos de radio,
además encripta los datos de ser envía desde o hacia una terminal
móvil
MGW: (Media Gateway) .Son dispositivos de traducción, que
convierten flujos digitales entre redes como redes de próxima
generación de modo asíncrono y protocolo d e internet.

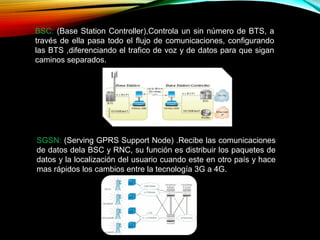

6. BSC: (Base Station Controller),Controla un sin número de BTS, a
través de ella pasa todo el flujo de comunicaciones, configurando
las BTS ,diferenciando el trafico de voz y de datos para que sigan
caminos separados.
SGSN: (Serving GPRS Support Node) .Recibe las comunicaciones
de datos dela BSC y RNC, su función es distribuir los paquetes de
datos y la localización del usuario cuando este en otro país y hace
mas rápidos los cambios entre la tecnología 3G a 4G.

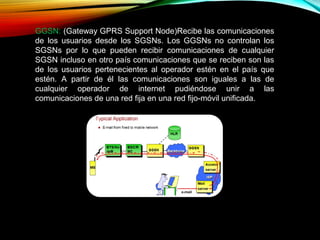

7. GGSN: (Gateway GPRS Support Node)Recibe las comunicaciones
de los usuarios desde los SGSNs. Los GGSNs no controlan los
SGSNs por lo que pueden recibir comunicaciones de cualquier
SGSN incluso en otro país comunicaciones que se reciben son las
de los usuarios pertenecientes al operador estén en el país que
estén. A partir de él las comunicaciones son iguales a las de
cualquier operador de internet pudiéndose unir a las
comunicaciones de una red fija en una red fijo-móvil unificada.

8. REFERENCIAS
• TEMAS TECNOLOGICOS RECUPERADO DE
http://www.temastecnologicos.com/elementosmovil.htmL
• ELEMENTOS DE RED UTILIZADOS POR LA TELEFONÍA
MOVIL PREZI RECUPERADO DE
:https://prezi.com/9aia3ncccpwt/elementos-de-red-
utilizados-por-la-telefonia-movil/
• MEDIA GATEWAY FROM WIKIPEDIA, THE FREE
ENCYCLOPEDIA RECUPERADO DE:
http://en.wikipedia.org/wiki/Media_gateway
• WIKIPEDIA ENCICLOPEDIA LIBRE RECUPERADO
DE:http://es.wikipedia.org/wiki/Radio_Network_Controller
