La tecnología ATM fue desarrollada para hacer frente a la gran demanda de capacidad de transmisión. Opera mediante switches electrónicos que transmiten datos a alta velocidad y pueden interconectarse para formar grandes redes. ATM soporta Circuitos Virtuales Conmutados y Circuitos Virtuales Permanentes, y define caminos e identificadores para la transmisión de datos a través de la red.
Diapositivas del curso "Sistemas de Conmutación" del programa de Ingeniería en Electrónica y Telecomunicaciones de la FIET de la Universidad del Cauca, República de Colombia.
Tema: Introducción.
Diapositivas del curso "Sistemas de Conmutación" del programa de Ingeniería en Electrónica y Telecomunicaciones de la FIET de la Universidad del Cauca, República de Colombia.
Tema: Introducción.
Breve introducción a la tecnología Frame Relay, definición, arquitectura, ventajas y desventajas, características, formato de la trama, presencia en el mercado ecuatoriano y proyección a futuro de ésta.
2. Es una tecnología de telecomunicación
desarrollada para hacer frente a la gran
demanda de capacidad de transmisión para
servicios y aplicaciones. Mecanismo de
transporte planeado para el uso de futuros
servicios de banda ancha.
3. El componente básico de una red ATM es
un switch electrónico especialmente
diseñado para transmitir datos a muy alta
Velocidad, aunque un switch ATM tiene
una capacidad limitada, múltiples switches
pueden interconectarse ente si para
formar una gran red.
4. Circuitos Virtuales Conmutados(SVC)
Opera del mismo modo que una llamada
telefónica convencional. Un host se
comunica con el switch ATM local. El host
especifica la dirección completa del nodo destino
y la calidad del servicio requerido
5. Circuitos Virtuales Permanentes(PVC)
El administrador de la red puede
configurar en forma manual los switches
para definir circuitos permanentes. El
administrador identifica el nodo origen, el
nodo destino y la calidad de servicio
6. Caminos, Circuitos e Identificadores
Este identificador contiene mucha menos
información de la que fue necesaria para
la creación del circuito. Además el
identificador solo es válido mientras que el
circuito permanece abierto.
7. Capa Física
Define la forma en que las celdas se
transportan por la red
Es independiente de los medios físicos
Tiene dos subcapas
TC(Transmisión Subcapa de Convergencia)
l PM (Subcapa Medio Físico)

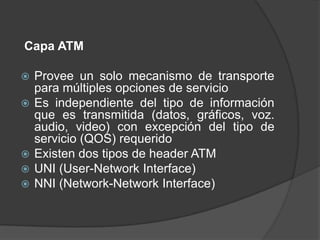

8. Capa ATM
Provee un solo mecanismo de transporte
para múltiples opciones de servicio
Es independiente del tipo de información
que es transmitida (datos, gráficos, voz.
audio, video) con excepción del tipo de
servicio (QOS) requerido
Existen dos tipos de header ATM
UNI (User-Network Interface)
NNI (Network-Network Interface)
9. ATM Capa de Adaptación
Provee las funciones orientadas al usuario
no comprendidas en la Capa ATM
Permite a la Capa ATM transportar
diferentes protocolos y servicios de capas
superiores
Tiene dos subcapas
CS (Subcapa de convergencia)
SAR(Segmentación y reensamblaje
Subcapa)
10.
11. 1. Eficiente en tipo de tráfico (voz, datos y video). mejora la
eficiencia y manejabilidad de la red.
2. Capacita nuevas aplicaciones, debido a su alta
velocidad y a la integración de los tipos de tráfico.
3. Compatible con todas las redes físicas: Par trenzado,
cable coaxial y fibra óptica.
4. Simplifica el control de la red.
5. Ha sido diseñado desde el comienzo para ser flexible en:
Distancias geográficas, número de usuarios, ancho de banda
