1. COMPRESOR
ES EL ELEMENTO DE PROPULSIÓN
PARA EL REFRIGERANTE DE A/C

2. FUNCIONES:
HACER CIRCULAR EL REFRIGERANTE POR EL
CIRCUITO
AUMENTAR LA PRESIÓN, Y POR LO TANTO, LA
TEMPERATURA DEL REFRIGERANTE
GASEOSO, PROCEDENTE DEL EVAPORADOR
A BAJA PRESIÓN Y BAJA TEMPERATURA

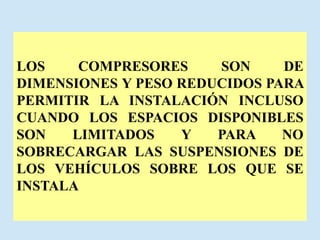

3. LOS COMPRESORES SON DE
DIMENSIONES Y PESO REDUCIDOS PARA
PERMITIR LA INSTALACIÓN INCLUSO
CUANDO LOS ESPACIOS DISPONIBLES
SON LIMITADOS Y PARA NO
SOBRECARGAR LAS SUSPENSIONES DE
LOS VEHÍCULOS SOBRE LOS QUE SE
INSTALA

4. *UN CUERPO FORMADO POR UN
NÚMERO MÁS O MENOS GRANDE DE
COMPONENTES Y CON APENDICES PARA
LA SUJECCIÓN AL VEHÍCULO
*UN MECANISMO INTERIOR QUE
REALIZA EL EFECTO DE BOMBEO
CONSTITUCIÓN

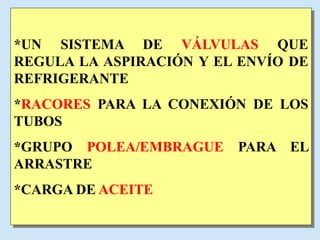

5. *UN SISTEMA DE VÁLVULAS QUE
REGULA LA ASPIRACIÓN Y EL ENVÍO DE
REFRIGERANTE
*RACORES PARA LA CONEXIÓN DE LOS
TUBOS
*GRUPO POLEA/EMBRAGUE PARA EL
ARRASTRE
*CARGA DE ACEITE

6. TIPOS DE COMPRESORES

7. •EN BASE AL MECANISMO:
- COMPRESORES ALTERNATIVOS
•-Cilindros verticales
•- Axial
-DE CILINDRADA FIJA -
-Pistones de simple efecto
-Pistones de doble efecto
-DE CILINDRADA VARIABLE
- Autoregulados
- Regulación de control electrónico

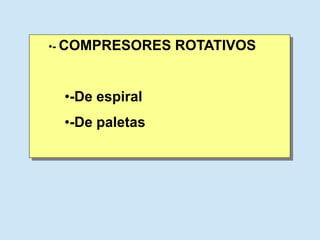

8. •- COMPRESORES ROTATIVOS
•-De espiral
•-De paletas

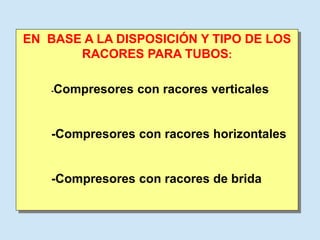

9. EN BASE A LA DISPOSICIÓN Y TIPO DE LOS
RACORES PARA TUBOS:
-Compresores con racores verticales
-Compresores con racores horizontales
-Compresores con racores de brida

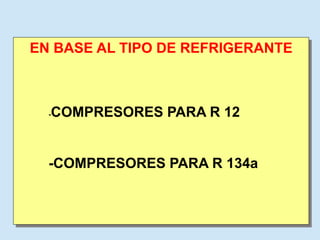

10. EN BASE AL TIPO DE REFRIGERANTE
-COMPRESORES PARA R 12
-COMPRESORES PARA R 134a

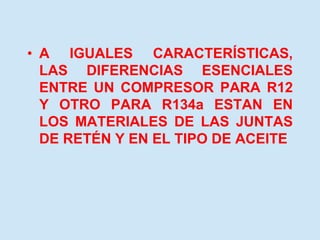

11. • A IGUALES CARACTERÍSTICAS,
LAS DIFERENCIAS ESENCIALES
ENTRE UN COMPRESOR PARA R12
Y OTRO PARA R134a ESTAN EN
LOS MATERIALES DE LAS JUNTAS
DE RETÉN Y EN EL TIPO DE ACEITE

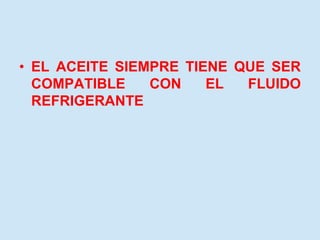

12. • EL ACEITE SIEMPRE TIENE QUE SER
COMPATIBLE CON EL FLUIDO
REFRIGERANTE

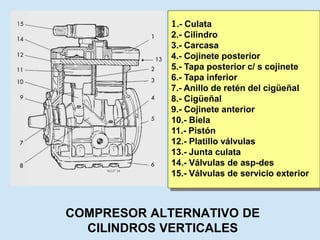

13. COMPRESOR ALTERNATIVO DE
CILINDROS VERTICALES
1.- Culata
2.- Cilindro
3.- Carcasa
4.- Cojinete posterior
5.- Tapa posterior c/ s cojinete
6.- Tapa inferior
7.- Anillo de retén del cigüeñal
8.- Cigüeñal
9.- Cojinete anterior
10.- Biela
11.- Pistón
12.- Platillo válvulas
13.- Junta culata
14.- Válvulas de asp-des
15.- Válvulas de servicio exterior

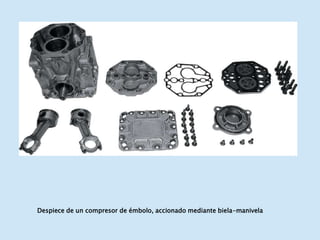

14. Despiece de un compresor de émbolo, accionado mediante biela-manivela

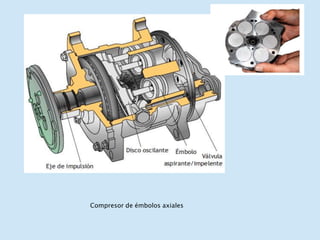

15. Compresor de émbolos axiales

16. Vista lateral de un compresor de émbolos axiales

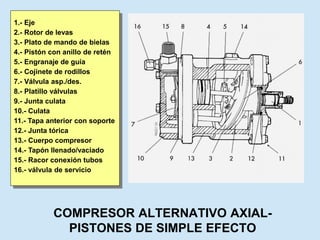

17. COMPRESOR ALTERNATIVO AXIAL-
PISTONES DE SIMPLE EFECTO
1.- Eje
2.- Rotor de levas
3.- Plato de mando de bielas
4.- Pistón con anillo de retén
5.- Engranaje de guía
6.- Cojinete de rodillos
7.- Válvula asp./des.
8.- Platillo válvulas
9.- Junta culata
10.- Culata
11.- Tapa anterior con soporte
12.- Junta tórica
13.- Cuerpo compresor
14.- Tapón llenado/vaciado
15.- Racor conexión tubos
16.- válvula de servicio

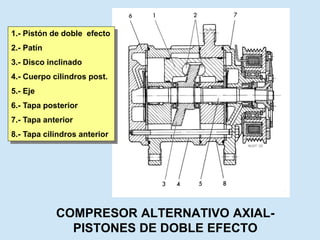

18. COMPRESOR ALTERNATIVO AXIAL-
PISTONES DE DOBLE EFECTO
1.- Pistón de doble efecto
2.- Patín
3.- Disco inclinado
4.- Cuerpo cilindros post.
5.- Eje
6.- Tapa posterior
7.- Tapa anterior
8.- Tapa cilindros anterior

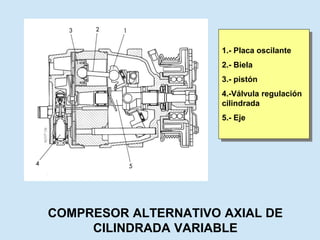

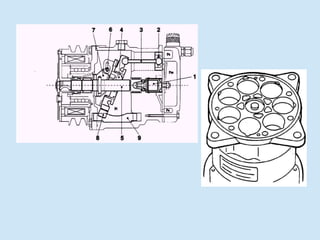

19. COMPRESOR ALTERNATIVO AXIAL DE
CILINDRADA VARIABLE
1.- Placa oscilante
2.- Biela
3.- pistón
4.-Válvula regulación
cilindrada
5.- Eje

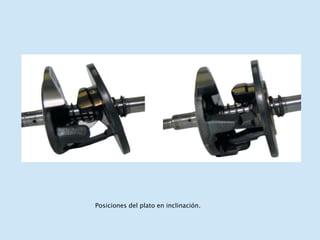

21. Posiciones del plato en inclinación.

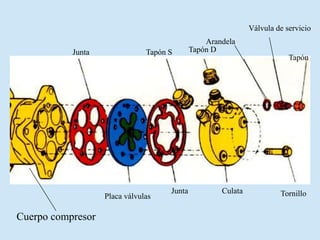

22. Junta
Placa válvulas
Junta
Tapón S Tapón D
Arandela
Válvula de servicio
Tapón
Culata Tornillo
Cuerpo compresor

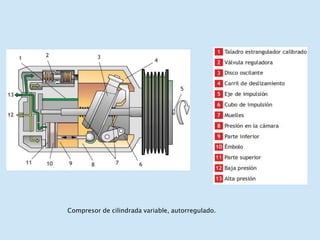

23. Compresor de cilindrada variable, autorregulado.

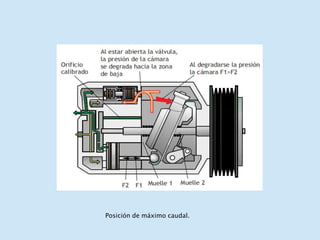

24. Posición de máximo caudal.

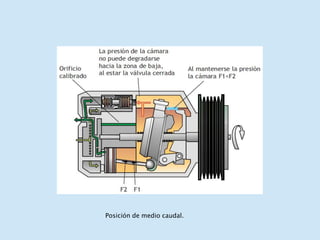

25. Posición de medio caudal.

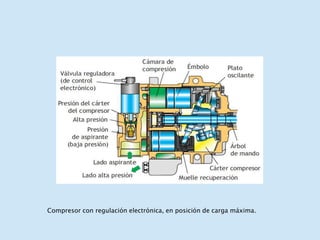

26. Compresor con regulación electrónica, en posición de carga máxima.

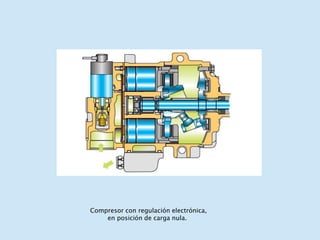

27. Compresor con regulación electrónica,
en posición de carga nula.

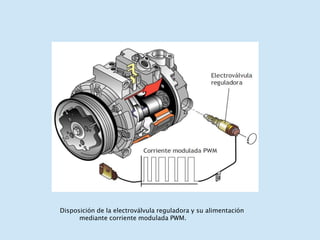

28. Disposición de la electroválvula reguladora y su alimentación
mediante corriente modulada PWM.

29. Electroválvula de regulación.

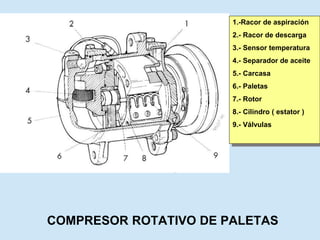

30. COMPRESOR ROTATIVO DE PALETAS
1.-Racor de aspiración
2.- Racor de descarga
3.- Sensor temperatura
4.- Separador de aceite
5.- Carcasa
6.- Paletas
7.- Rotor
8.- Cilindro ( estator )
9.- Válvulas

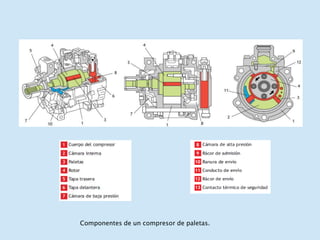

31. Componentes de un compresor de paletas.

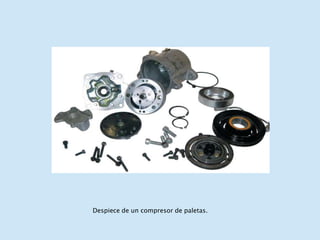

32. Despiece de un compresor de paletas.

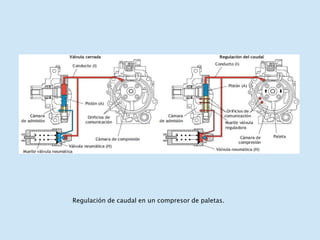

33. Regulación de caudal en un compresor de paletas.

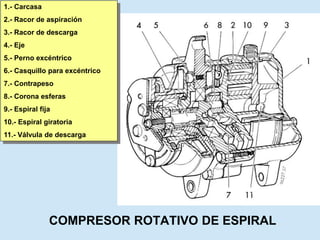

34. COMPRESOR ROTATIVO DE ESPIRAL
1.- Carcasa
2.- Racor de aspiración
3.- Racor de descarga
4.- Eje
5.- Perno excéntrico
6.- Casquillo para excéntrico
7.- Contrapeso
8.- Corona esferas
9.- Espiral fija
10.- Espiral giratoria
11.- Válvula de descarga

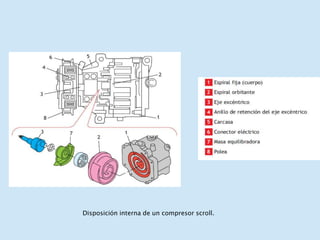

35. Disposición interna de un compresor scroll.

36. Fases de funcionamiento del compresor scroll.

37. PRINCIPIO DE FUNCIONAMIENTO DE UN
COMPRESOR ROTATIVO DE ESPIRAL
1.- Espiral fija 2.- Espiral giratoria

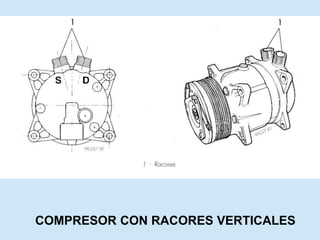

38. COMPRESOR CON RACORES VERTICALES

39. COMPRESOR CON RACORES
HORIZONTALES

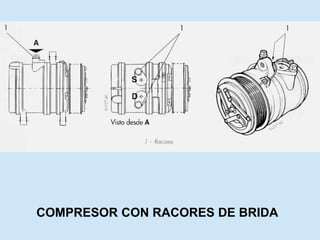

40. COMPRESOR CON RACORES DE BRIDA

41. COMPRESOR ALTERNATIVO
AXIAL DE CILINDRADA FIJA

42. COMPRESOR ALTERNATIVO DE
CILINDRADA FIJA DE SIMPLE EFECTO
1.-Cigüeñal
2.- Leva
3.- Placa de levas
4.- Pistones
5.- Engranaje cónico fijo
6.- Cojinete de rodillos

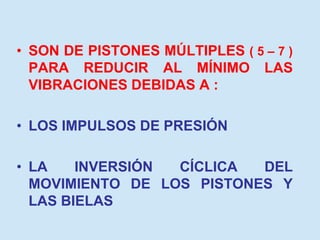

43. • SON DE PISTONES MÚLTIPLES ( 5 – 7 )
PARA REDUCIR AL MÍNIMO LAS
VIBRACIONES DEBIDAS A :
• LOS IMPULSOS DE PRESIÓN
• LA INVERSIÓN CÍCLICA DEL
MOVIMIENTO DE LOS PISTONES Y
LAS BIELAS

44. COMPRESOR ALTERNATIVO DE
CILINDRADA FIJA DE DOBLE EFECTO
1.- Pistones
2.- Patines articulados
3.- Leva
NO HAY BIELAS

45. • NO EXISTEN BIELAS, Y LA LEVA
CONTROLA EL MOVIMIENTO DE LOS
PISTONES POR MEDIO DE UN PATÍN
ARTICULADO ESFERICAMENTE SOBRE
LOS MISMOS

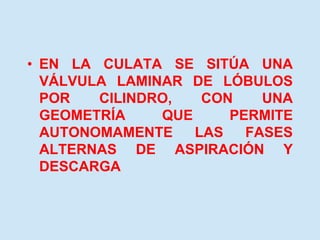

46. • EN LA CULATA SE SITÚA UNA
VÁLVULA LAMINAR DE LÓBULOS
POR CILINDRO, CON UNA
GEOMETRÍA QUE PERMITE
AUTONOMAMENTE LAS FASES
ALTERNAS DE ASPIRACIÓN Y
DESCARGA

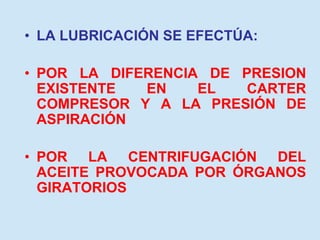

47. • LA LUBRICACIÓN SE EFECTÚA:
• POR LA DIFERENCIA DE PRESION
EXISTENTE EN EL CARTER
COMPRESOR Y A LA PRESIÓN DE
ASPIRACIÓN
• POR LA CENTRIFUGACIÓN DEL
ACEITE PROVOCADA POR ÓRGANOS
GIRATORIOS

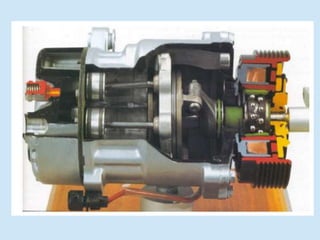

48. COMPRESOR ALTERNATIVO
AXIAL DE CILINDRADA
VARIABLE

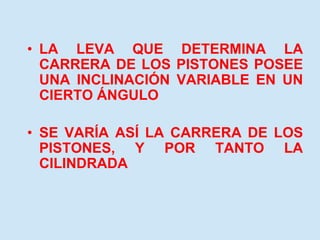

50. • LA LEVA QUE DETERMINA LA
CARRERA DE LOS PISTONES POSEE
UNA INCLINACIÓN VARIABLE EN UN
CIERTO ÁNGULO
• SE VARÍA ASÍ LA CARRERA DE LOS
PISTONES, Y POR TANTO LA
CILINDRADA

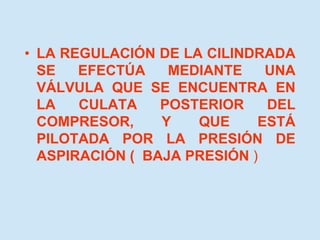

51. • LA REGULACIÓN DE LA CILINDRADA
SE EFECTÚA MEDIANTE UNA
VÁLVULA QUE SE ENCUENTRA EN
LA CULATA POSTERIOR DEL
COMPRESOR, Y QUE ESTÁ
PILOTADA POR LA PRESIÓN DE
ASPIRACIÓN ( BAJA PRESIÓN )

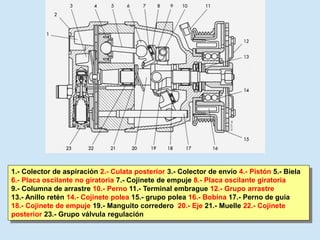

52. 1.- Colector de aspiración 2.- Culata posterior 3.- Colector de envío 4.- Pistón 5.- Biela
6.- Placa oscilante no giratoria 7.- Cojinete de empuje 8.- Placa oscilante giratoria
9.- Columna de arrastre 10.- Perno 11.- Terminal embrague 12.- Grupo arrastre
13.- Anillo retén 14.- Cojinete polea 15.- grupo polea 16.- Bobina 17.- Perno de guía
18.- Cojinete de empuje 19.- Manguito corredero 20.- Eje 21.- Muelle 22.- Cojinete
posterior 23.- Grupo válvula regulación

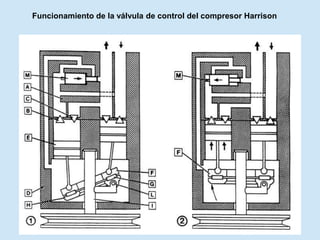

53. Funcionamiento de la válvula de control del compresor Harrison

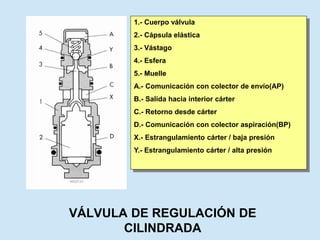

54. VÁLVULA DE REGULACIÓN DE
CILINDRADA
1.- Cuerpo válvula
2.- Cápsula elástica
3.- Vástago
4.- Esfera
5.- Muelle
A.- Comunicación con colector de envío(AP)
B.- Salida hacia interior cárter
C.- Retorno desde cárter
D.- Comunicación con colector aspiración(BP)
X.- Estrangulamiento cárter / baja presión
Y.- Estrangulamiento cárter / alta presión

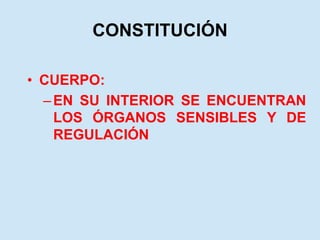

55. CONSTITUCIÓN
• CUERPO:
–EN SU INTERIOR SE ENCUENTRAN
LOS ÓRGANOS SENSIBLES Y DE
REGULACIÓN

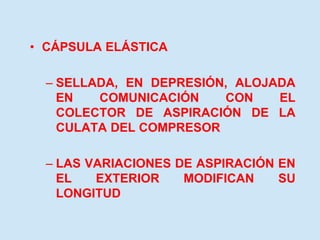

56. • CÁPSULA ELÁSTICA
– SELLADA, EN DEPRESIÓN, ALOJADA
EN COMUNICACIÓN CON EL
COLECTOR DE ASPIRACIÓN DE LA
CULATA DEL COMPRESOR
– LAS VARIACIONES DE ASPIRACIÓN EN
EL EXTERIOR MODIFICAN SU
LONGITUD

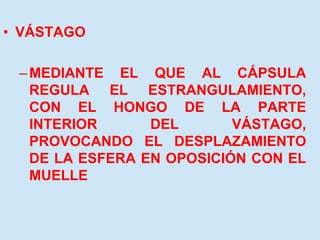

57. • VÁSTAGO
–MEDIANTE EL QUE AL CÁPSULA
REGULA EL ESTRANGULAMIENTO,
CON EL HONGO DE LA PARTE
INTERIOR DEL VÁSTAGO,
PROVOCANDO EL DESPLAZAMIENTO
DE LA ESFERA EN OPOSICIÓN CON EL
MUELLE

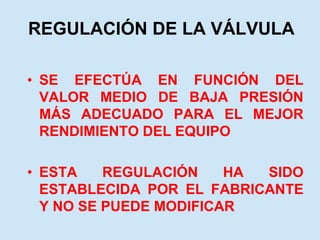

58. REGULACIÓN DE LA VÁLVULA
• SE EFECTÚA EN FUNCIÓN DEL
VALOR MEDIO DE BAJA PRESIÓN
MÁS ADECUADO PARA EL MEJOR
RENDIMIENTO DEL EQUIPO
• ESTA REGULACIÓN HA SIDO
ESTABLECIDA POR EL FABRICANTE
Y NO SE PUEDE MODIFICAR

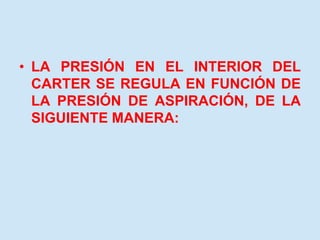

59. • LA PRESIÓN EN EL INTERIOR DEL
CARTER SE REGULA EN FUNCIÓN DE
LA PRESIÓN DE ASPIRACIÓN, DE LA
SIGUIENTE MANERA:

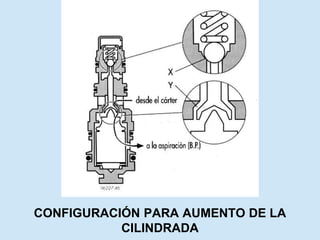

60. CONFIGURACIÓN PARA AUMENTO DE LA
CILINDRADA

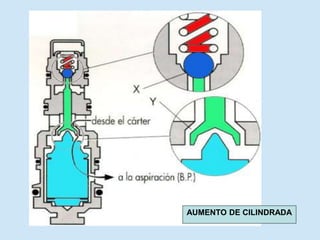

61. AUMENTO DE CILINDRADA

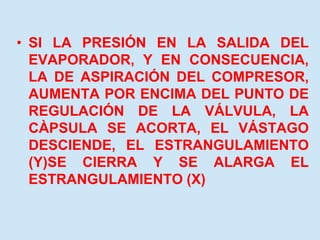

62. • SI LA PRESIÓN EN LA SALIDA DEL
EVAPORADOR, Y EN CONSECUENCIA,
LA DE ASPIRACIÓN DEL COMPRESOR,
AUMENTA POR ENCIMA DEL PUNTO DE
REGULACIÓN DE LA VÁLVULA, LA
CÀPSULA SE ACORTA, EL VÁSTAGO
DESCIENDE, EL ESTRANGULAMIENTO
(Y)SE CIERRA Y SE ALARGA EL
ESTRANGULAMIENTO (X)

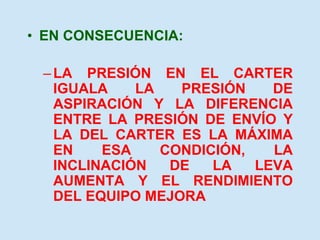

63. • EN CONSECUENCIA:
–LA PRESIÓN EN EL CARTER
IGUALA LA PRESIÓN DE
ASPIRACIÓN Y LA DIFERENCIA
ENTRE LA PRESIÓN DE ENVÍO Y
LA DEL CARTER ES LA MÁXIMA
EN ESA CONDICIÓN, LA
INCLINACIÓN DE LA LEVA
AUMENTA Y EL RENDIMIENTO
DEL EQUIPO MEJORA

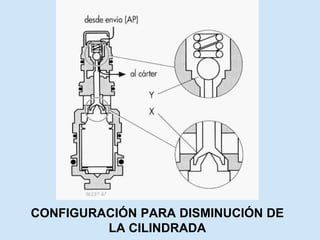

64. CONFIGURACIÓN PARA DISMINUCIÓN DE
LA CILINDRADA

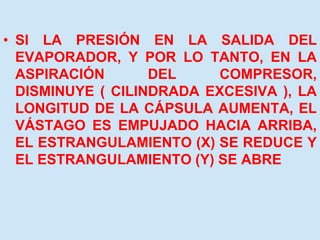

66. • SI LA PRESIÓN EN LA SALIDA DEL
EVAPORADOR, Y POR LO TANTO, EN LA
ASPIRACIÓN DEL COMPRESOR,
DISMINUYE ( CILINDRADA EXCESIVA ), LA
LONGITUD DE LA CÁPSULA AUMENTA, EL
VÁSTAGO ES EMPUJADO HACIA ARRIBA,
EL ESTRANGULAMIENTO (X) SE REDUCE Y
EL ESTRANGULAMIENTO (Y) SE ABRE

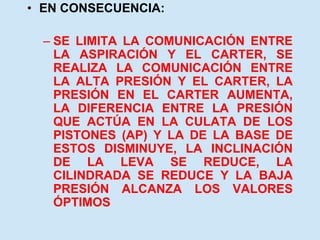

67. • EN CONSECUENCIA:
– SE LIMITA LA COMUNICACIÓN ENTRE
LA ASPIRACIÓN Y EL CARTER, SE
REALIZA LA COMUNICACIÓN ENTRE
LA ALTA PRESIÓN Y EL CARTER, LA
PRESIÓN EN EL CARTER AUMENTA,
LA DIFERENCIA ENTRE LA PRESIÓN
QUE ACTÚA EN LA CULATA DE LOS
PISTONES (AP) Y LA DE LA BASE DE
ESTOS DISMINUYE, LA INCLINACIÓN
DE LA LEVA SE REDUCE, LA
CILINDRADA SE REDUCE Y LA BAJA
PRESIÓN ALCANZA LOS VALORES
ÓPTIMOS

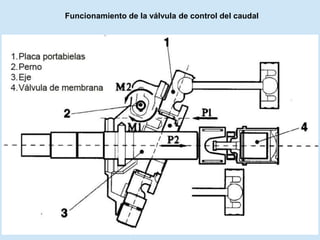

68. Funcionamiento de la válvula de control del caudal

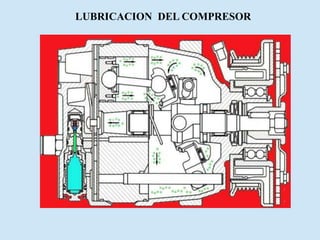

69. LUBRICACION DEL COMPRESOR

70. VENTAJAS DEL COMPRESOR
DE CILINDRADA VARIABLE

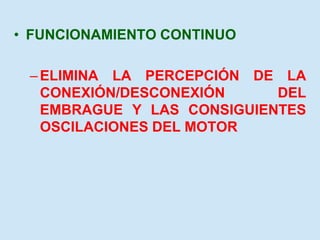

71. • FUNCIONAMIENTO CONTINUO
–ELIMINA LA PERCEPCIÓN DE LA
CONEXIÓN/DESCONEXIÓN DEL
EMBRAGUE Y LAS CONSIGUIENTES
OSCILACIONES DEL MOTOR

72. • NO DETERMINA LA PÈRDIDA DE
VELOCIDAD DEL MOTOR EN
SITUACIONES CRÍTICAS DE
ABSORCIÓN DE LA POTENCIA

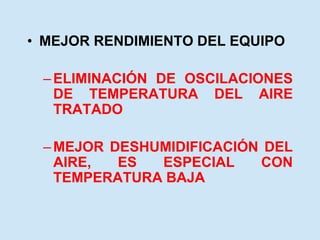

73. • MEJOR RENDIMIENTO DEL EQUIPO
–ELIMINACIÓN DE OSCILACIONES
DE TEMPERATURA DEL AIRE
TRATADO
–MEJOR DESHUMIDIFICACIÓN DEL
AIRE, ES ESPECIAL CON
TEMPERATURA BAJA

74. • AHORRO DE CARBURANTE

75. COMPRESOR ROTATIVO
DE PALETAS

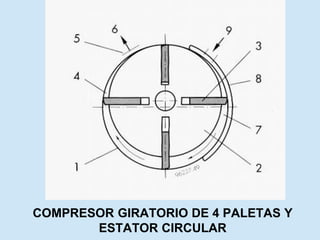

76. COMPRESOR GIRATORIO DE 4 PALETAS Y
ESTATOR CIRCULAR

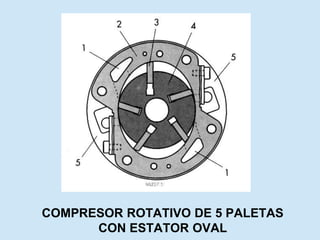

77. COMPRESOR ROTATIVO DE 5 PALETAS
CON ESTATOR OVAL

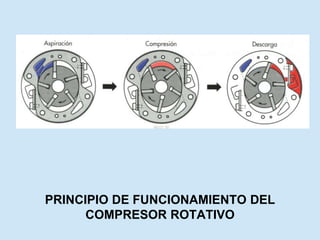

78. PRINCIPIO DE FUNCIONAMIENTO DEL
COMPRESOR ROTATIVO

79. ELECTROEMBRAGUE
LA TRANSMISIÓN DE MOVIMIENTO AL
COMPRESOR SE REALIZA MEDIANTE
UNA CADENA DE ÓRGANOS QUE VAN
DESDE LA POLEA MOTOR, A TRAVÉS
DE LOS ÓRGANOS DE TRANSMISIÓN
INTERMEDIOS, HASTA LA POLEA DEL
COMPRESOR

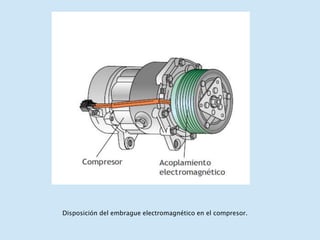

80. Disposición del embrague electromagnético en el compresor.

81. FUNCIONAMIENTO
• EMBRAGUE CONECTADO
EL MOVIMIENTO SE TRANSMITE Y EL
COMPRESOR FUNCIONA
• EMBRAGUE DESCONECTADO
LA POLEA GIRA LIBRE Y EL COMPRESOR
NO FUNCIONA

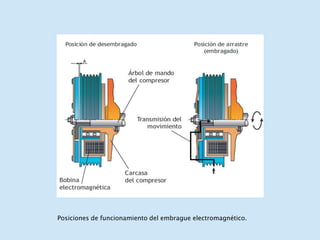

82. Posiciones de funcionamiento del embrague electromagnético.

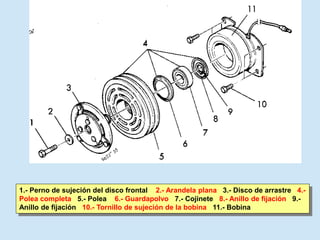

83. 1.- Perno de sujeción del disco frontal 2.- Arandela plana 3.- Disco de arrastre 4.-
Polea completa 5.- Polea 6.- Guardapolvo 7.- Cojinete 8.- Anillo de fijación 9.-
Anillo de fijación 10.- Tornillo de sujeción de la bobina 11.- Bobina

84. 1-Arandela de ajuste 2-Clip 3-Bobina

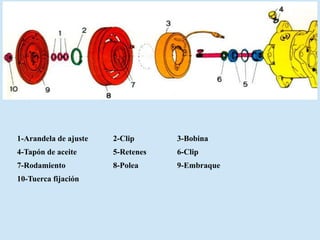

4-Tapón de aceite 5-Retenes 6-Clip
7-Rodamiento 8-Polea 9-Embraque
10-Tuerca fijación

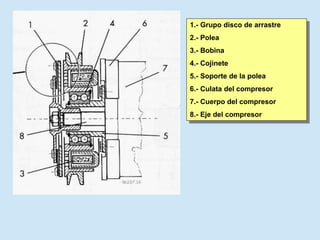

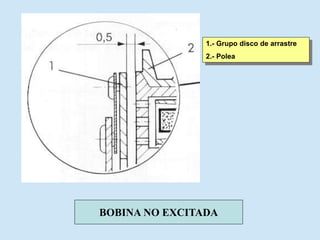

85. 1.- Grupo disco de arrastre
2.- Polea
3.- Bobina
4.- Cojinete
5.- Soporte de la polea
6.- Culata del compresor
7.- Cuerpo del compresor
8.- Eje del compresor

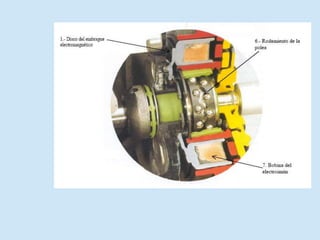

87. 1.- Grupo disco de arrastre
2.- Polea
BOBINA NO EXCITADA

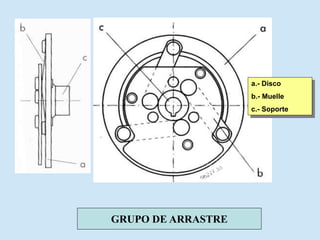

88. GRUPO DE ARRASTRE
a.- Disco
b.- Muelle
c.- Soporte

89. 1.- Grupo disco de arrastre
2.- Polea
3.- Bobina
4.- Cojinete
5.- Soporte polea
6.- Culata compresor
7.- Cuerpo compresor
8.- Eje compresor

90. BOBINA EXCITADA
1.- Grupo disco de arrastre

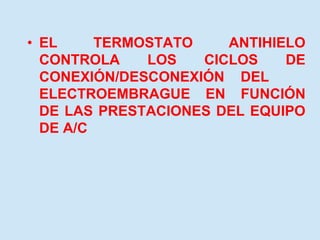

91. • EL TERMOSTATO ANTIHIELO
CONTROLA LOS CICLOS DE
CONEXIÓN/DESCONEXIÓN DEL
ELECTROEMBRAGUE EN FUNCIÓN
DE LAS PRESTACIONES DEL EQUIPO
DE A/C

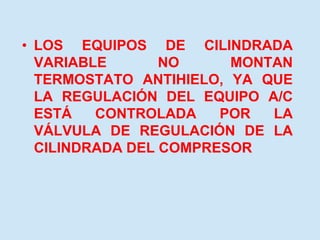

92. • LOS EQUIPOS DE CILINDRADA
VARIABLE NO MONTAN
TERMOSTATO ANTIHIELO, YA QUE
LA REGULACIÓN DEL EQUIPO A/C
ESTÁ CONTROLADA POR LA
VÁLVULA DE REGULACIÓN DE LA
CILINDRADA DEL COMPRESOR

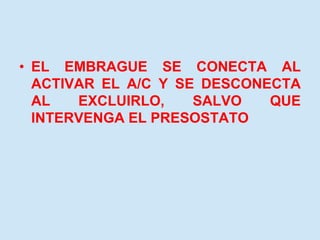

93. • EL EMBRAGUE SE CONECTA AL
ACTIVAR EL A/C Y SE DESCONECTA
AL EXCLUIRLO, SALVO QUE
INTERVENGA EL PRESOSTATO

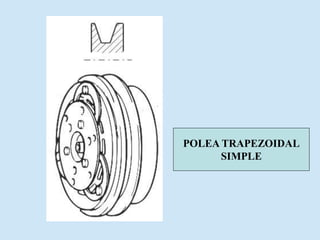

94. POLEA TRAPEZOIDAL
SIMPLE

95. POLEA TRAPEZOIDAL
DOBLE

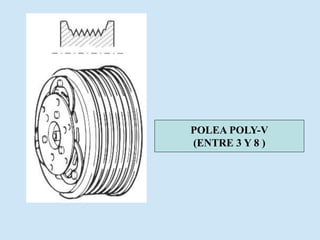

96. POLEA POLY-V
(ENTRE 3 Y 8 )

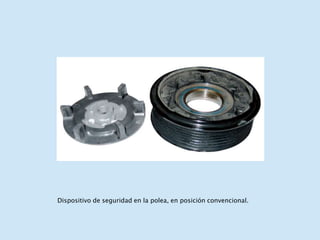

97. Dispositivo de seguridad en la polea, en posición convencional.

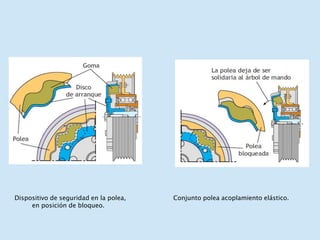

98. Dispositivo de seguridad en la polea,
en posición de bloqueo.

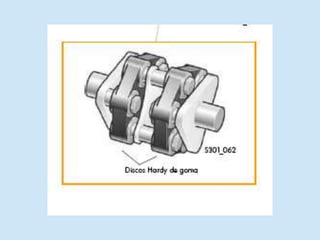

Conjunto polea acoplamiento elástico.

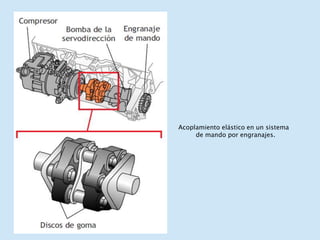

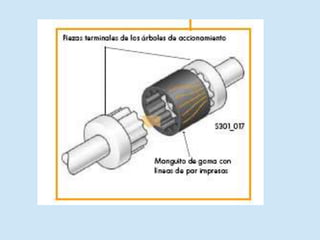

99. Acoplamiento elástico en un sistema
de mando por engranajes.

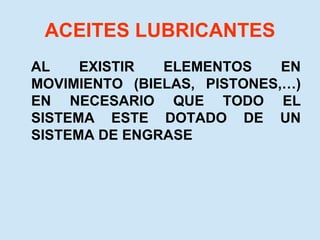

103. ACEITES LUBRICANTES
AL EXISTIR ELEMENTOS EN
MOVIMIENTO (BIELAS, PISTONES,…)
EN NECESARIO QUE TODO EL
SISTEMA ESTE DOTADO DE UN
SISTEMA DE ENGRASE

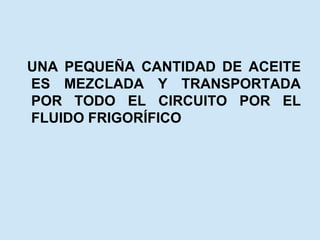

105. UNA PEQUEÑA CANTIDAD DE ACEITE
ES MEZCLADA Y TRANSPORTADA
POR TODO EL CIRCUITO POR EL
FLUIDO FRIGORÍFICO

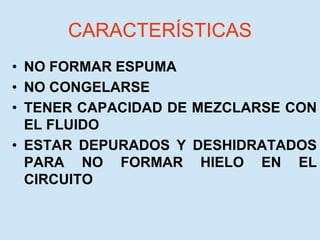

106. CARACTERÍSTICAS
• NO FORMAR ESPUMA
• NO CONGELARSE
• TENER CAPACIDAD DE MEZCLARSE CON
EL FLUIDO
• ESTAR DEPURADOS Y DESHIDRATADOS
PARA NO FORMAR HIELO EN EL
CIRCUITO

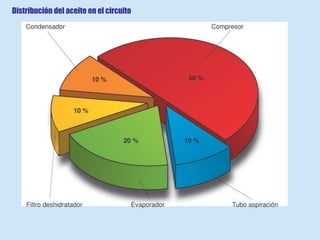

107. Distribución del aceite en el circuito

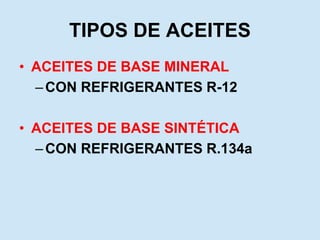

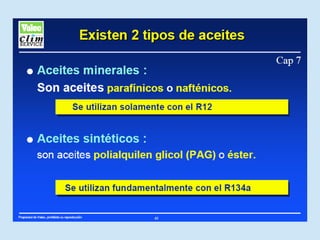

108. TIPOS DE ACEITES
• ACEITES DE BASE MINERAL
–CON REFRIGERANTES R-12
• ACEITES DE BASE SINTÉTICA
–CON REFRIGERANTES R.134a

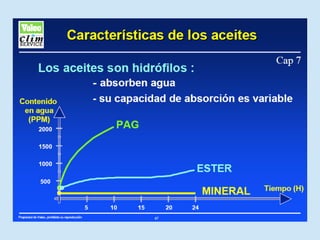

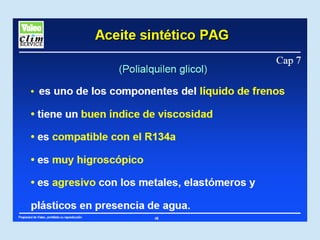

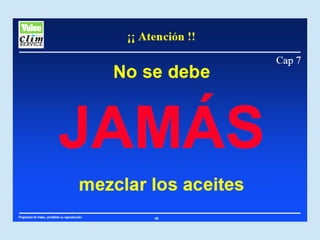

115. TIPOS DE ACEITES Y CARACTERISTICAS
R12 MINERAL
68 camión
ESTER (POE) equipo reconvertido
R134a 100 turismo
POLIALKILIGLICOL (PAG) equipo nuevo
SON MUY HIGROSCOPICOS
LOS PAG PUEDEN ATACAR LAS PINTURAS Y LOS PLASTICOS

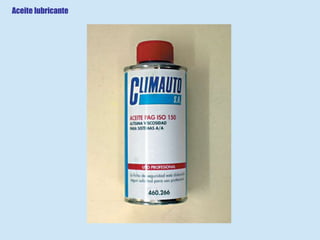

116. Aceite lubricante

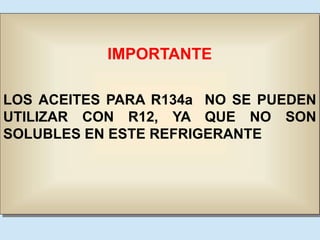

117. IMPORTANTE
LOS ACEITES PARA R134a NO SE PUEDEN
UTILIZAR CON R12, YA QUE NO SON
SOLUBLES EN ESTE REFRIGERANTE

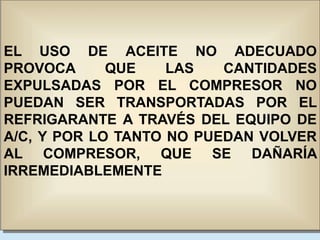

118. EL USO DE ACEITE NO ADECUADO
PROVOCA QUE LAS CANTIDADES
EXPULSADAS POR EL COMPRESOR NO
PUEDAN SER TRANSPORTADAS POR EL
REFRIGARANTE A TRAVÉS DEL EQUIPO DE
A/C, Y POR LO TANTO NO PUEDAN VOLVER
AL COMPRESOR, QUE SE DAÑARÍA
IRREMEDIABLEMENTE

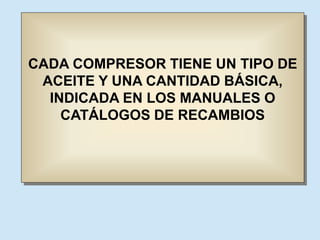

119. CADA COMPRESOR TIENE UN TIPO DE
ACEITE Y UNA CANTIDAD BÁSICA,
INDICADA EN LOS MANUALES O
CATÁLOGOS DE RECAMBIOS

120. LOS ACEITES PARA COMPRESORES
SON HIDROSCÓPICOS, POR LO TANTO EN
LA MANIPULACIÓN HAY QUE REDUCIR AL
MÍNIMO EL CONTACTO CON EL AIRE

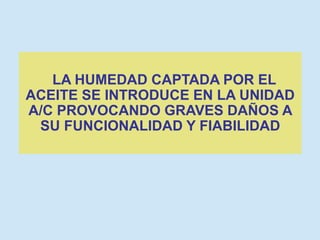

121. LA HUMEDAD CAPTADA POR EL
ACEITE SE INTRODUCE EN LA UNIDAD
A/C PROVOCANDO GRAVES DAÑOS A
SU FUNCIONALIDAD Y FIABILIDAD
