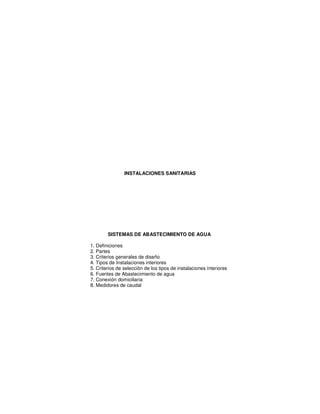

INSTALACIONES SANITARIAS
SISTEMAS DE ABASTECIMIENTO DE AGUA
1. Definiciones
2. Partes
3. Criterios generales de diseño
4. Tipos de Instalaciones interiores
5. Criterios de selección de los tipos de instalaciones interiores
6. Fuentes de Abastecimiento de agua
7. Conexión domiciliaria
8. Medidores de caudal

Capacitación de Calculo en Instalaciones Sanitarias
SISTEMAS DE ABASTECIMIENTO DE AGUA
1. Definiciones
1.1. Redes Exteriores
Agua Potable
Es el conjunto de tuberías y accesorios que se instalan en una habilitación urbana con
la finalidad de abastecer a todos y cada uno de los lotes que lo conforman. Una red de
agua potable termina con la conexión domiciliaria de cada uno de los lotes.
Desagüe
Es el conjunto de tubería, buzones, buzonetas y cajas de registros que se instalan dentro
de una habilitación urbana con la finalidad de evacuar las aguas servidas de todos y cada
uno de los lotes que lo componen. La instalación exterior de desagüe comienza en la
caja de registro de la conexión domiciliaria de cada lote.
1.2. Instalaciones Interiores
Agua Potable
Es el conjunto de tuberías y accesorios que se instalan dentro de una edificación para
abastecer de agua a todos y cada uno de los aparatos y equipos sanitarios.
La instalación interior de agua potable comienza donde termina la red exterior.
Desagüe
Es el conjunto de tubería y accesorios que se instalan dentro de una edificación con la
finalidad de evacuar las aguas servidas de todos y cada uno de los aparatos y equipos
sanitarios. La instalación interior de desagüe termina donde comienza la red exterior.
1.3 Objetivos de las instalaciones
Las instalaciones sanitarias interiores se proyectan para lograr los siguientes objetivos:
• Proveer un sistema de abastecimiento de agua adecuado en términos de cantidad y
calidad.
• Proteger la salud de las personas y de la propiedad.
• Evacuar las aguas servidas a la conexión domiciliaria de la red publica o disponerla
sanitariamente. (1)
2. Partes
Las partes de las instalaciones Sanitarias en edificaciones varían según el método de
abastecimiento y disposición de aguas servidas y en general constan de:
Toma domiciliaria de la red
Tubería de aducción del medidor a la cisterna.
Cisterna.
Equipo de bombeo
Línea de impulsión.
Tanque elevado.
Red de distribución.
Aparatos Sanitarios.

Redes de desagüe y ventilación.
Colector de desagüe.
Conexión de desagüe a la red pública o sistema individual de disposición.
Sistema de agua caliente.
Desagüe pluvial.
Agua contra incendios.
Instalaciones especiales. (1)
3. Criterios generales de diseño
Los criterios de diseño, para el abastecimiento de agua a un edificio son:
1.- Disponibilidad de presión de agua en la red pública.
2.- Altura y forma de la edificación.
3.- Presiones interiores necesarias.
4.- Condiciones especiales del cliente.
4. Tipos o Métodos de Instalaciones interiores
4.1. Sistema Directo
4.2. Sistemas Indirecto
4.2.1. Clásico o convencional
4.2.2. Sistema hidroneumático
4.2.3. Con tanque elevado
4.3. Métodos Combinados
4.3.1. Directo – indirecto convencional
4.3.2. Convencional – hidroneumático
4.4. Equipos Especiales
4.4.1. Bombeo – rebombeo
4.4.2. Bombeo a distintos niveles
A continuación se desarrolla cada uno de los tipos de abastecimiento nombrados.
4.1. Sistema Directo
Es aquel que abastece de agua a una edificación en forma directa a todos y cada uno de los
aparatos y equipos sanitarios. No posee cisterna ni tanque elevado.
Sus componentes son:
1. Caja porta medidor
2. Llaves de paso
3. Medidor de caudal
4. Válvula de compuerta general
5. Tubería de aducción – alimentación
6. Ramales
Ventajas:
• Menos peligro de contaminación de abastecimiento interno de agua.
• Sistema de bajo costo de inversión y de bajo costo de operación.

• Posibilidad de medición de los caudales de consumo con mas exactitud.
Desventajas:
• Si el servicio público se corta, el servicio de abastecimiento de agua se interrumpe. No hay
almacenamiento de agua en caso de paralización del suministro de agua.
• Abastecen solo edificios de baja altura (2 a 3 pisos) por lo general.
• Necesidad de grandes diámetros para grandes instalaciones.
• Posibilidad que las variaciones horarias afecten el abastecimiento en los puntos de consumo
más elevados. Si las presiones del servicio público bajan, el sistema de abastecimiento
interior se verá afectado.
4.2. Sistema Indirecto convencional
4.2.1. Clásico o convencional
El sistema clásico cuenta con dos tanques de almacenamiento, uno en la parte inferior de la
edificación (cisterna) y otro en la parte superior (tanque elevado). Con apoyo de un equipo de
bombeo se lleva agua desde la cisterna al tanque elevado, y de allí se abastece por gravedad a
toda la edificación.
Este sistema se recomienda para edificaciones cuyo crecimiento vertical es mayor referido al
horizontal.
Ejemplo:
- Las Torres de Limatambo (18 niveles)
- Las Torres de San Borja (18 niveles)
- La Torre de Lima (31 Niveles)
Consta de las siguientes partes:
1. Caja portamedidor
2. Llaves de paso
5. Tubería de aducción
6. Cisterna
7. Tubería de succión
8. Equipo de bombeo
9. Tubería de impulsión
10. Tanque elevado
11. Tubería alimentación
12. Ramales
Ventajas:
• Existe reserva de agua en caso de corte público del servicio.
• Presión constante y razonable en cualquier punto de la red interior.
• Elimina los sifonajes por la separación de la red interna de la externa por los reservorios
domiciliarios.

• Las presiones en las redes de agua caliente son más constantes.
Desventajas:
• Mayores posibilidades de contaminación del agua dentro de la vivienda. Cada seis meses
debe de limpiarse ambos tanques.
• Mayores costos de inversión por los costos en cisterna y tanque elevado.
• Mayores costos de operación por el consumo de energía eléctrica en equipos de bombeo.
• Si hay corte de energía eléctrica prolongado puede afectarse el servicio.
4.2.2. Sistema Presurizado Tanque Hidroneumático
Es aquel que cuenta con un tanque de almacenamiento en la parte inferior de la edificación
(cistema) y de allí con el apoyo de un equipo hidroneumático (1 equipo de bombeo + tanque
hidroneumático) se abastece a toda la edificación con presión constante.
Este sistema se recomienda para edificaciones cuyo crecimiento horizontal es mayor referido al
vertical.
Ejemplo:
- Hospitales
- Colegios
- Coliseos
Cuenta con los siguientes equipos:
2. Llaves de paso
6. Cisterna
7. Tubería de succión
8. Equipo de bombeo
9. Tubería de impulsión
10. Tanque hidroneumático
11. Tubería de alimentación
12. Ramales
Ventajas:
• Permite contar con presión constante.
Desventajas:
• Mayores costos de operación y mantenimiento por los equipos electromecánicos.
• Fácil de contaminarse por mal manipuleo de la cisterna.
• A falta de energía eléctrica, falta de abastecimiento de agua en la edificación.
• Requiere de mantenimiento regular de la grifería, por fugas.

4.2.3. Con Tanque Elevado
Es aquel que cuenta con un tanque de almacenamiento en la parte superior (tanque elevado) y
de allí por gravedad se abastece a toda la edificación.
Este sistema se recomienda en pequeñas edificaciones (03 niveles máximo) y que estén
cercanas al reservorio de cabecera (250 m de distancia a la redonda).
2. Llaves de paso
5. Tubería de aducción.
6. Tanque elevado
7. Tubería alimentación
8. Ramales
Ventajas:
No requiere de equipo de bombeo.
• Permite contar con abastecimiento de agua en caso de corte público.
Desventajas:
• En caso de variación de las presiones en la red pública o incremento de la demanda de
agua, el tanque elevado no se llenará.
• Fácil de contaminarse por mal manipuleo del tanque elevado.
4.3. Sistema Mixto o Combinados
4.3.1. Directo – Indirecto Convencional
El sistema directo – indirecto convencional abastece en forma directa a los primeros niveles
debido a la buena presión, y los últimos niveles son alimentados con un sistema indirecto
convencional.
2. Llaves de paso

5. Tubería de aducción - alimentación
6. Tubería de alimentación (S.D.)
7. Ramales (S.D)
8. Cisterna (S.I.)
9. Tubería de succión (S.I.)
10. Equipo de bombeo (S.I)
11. Tubería de impulsión (S.I.)
12. Tanque elevado (S.I.)
13. Tubería alimentación (S.I.)
14. Ramales (S.I.)
Se recomienda para edificaciones que cuentan con redes exteriores de buena presión.
Ejemplo:
- Edificio de ENACE (Empresa Nacional de Edificaciones)
4.3.2. Indirecto Convencional – Hidroneumático
Este sistema se instala en edificaciones que van a ser construida por etapas. La primera etapa
es de sistema hidroneumático y la segunda etapa es de sistema convencional.
Ejemplo:
- Edificio de ONARP (Oficina Nacional de Registros Públicos)
- Farmacia Universal.
2. Llaves de paso

6. Cisterna
7. Tubería de succión (S.H.)
8. Equipo de bombeo (S.C.)
9. Tubería de impulsion (S.C.)
10. Tanque hidroneumático (S.H.)
11. Tubería de alimentación (S.H.)
12. Ramales (S.H.)
13. Tubería de succión (S.C.)
14. Equipo de bombeo (S.H.)
15. Tubería de impulsión (S.H.)
16. Tanque elevado (S.C.)
17. Tubería alimentación (S.C.)
18. Ramales (S.C.)

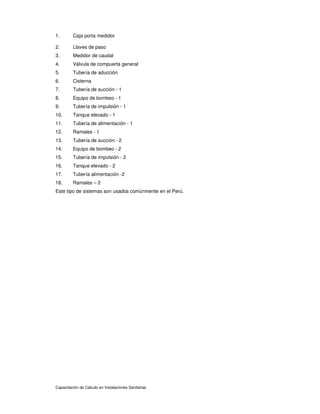

4. 4. Equipos Especiales
4.4.1.- Bombeo y Rebombeo
Este sistema es usado en edificaciones de gran desarrollo vertical (rascacielos). Los equipos
de bombeo se calculan con las mismas características técnicas cada uno de ellos.

2. Llaves de paso
6. Cisterna - 1
7. Tubería de succión - 1
8. Equipo de bombeo - 1
9. Tubería de impulsión - 1
10. Tanque elevado – 1 – Cisterna - 2
11. Tubería de alimentación - 1
12. Ramales - 1
16. Tanque elevado - 2
17. Tubería alimentación -2
18. Ramales – 2
4.4.2. Bombeo a Distintos Niveles
Este sistema es usado en complejos habitacionales o centros comerciales. De una sola
cisterna se bombea a distintos tanques elevados a diferentes niveles.
Ejemplo:
Jockey Plaza - Policlínico Pizarro

2. Llaves de paso
6. Cisterna
11. Tubería de alimentación - 1
12. Ramales - 1
17. Tubería alimentación -2
18. Ramales – 2
Este tipo de sistemas son usados comúnmente en el Perú.

5. Criterios de selección de los métodos de abastecimiento ainstalaciones
interiores
Los criterios de selección de uno u otro tipo de sistema dependen de las condiciones de
abastecimiento de agua de red pública y de las características de la edificación; esto es,
si es de gran envergadura o se trata de un edificio bajo.
El sistema directo se selecciona cuando la red pública de abastecimiento de agua:
Tiene presión suficiente para suministrar agua a las presiones mínimasde
Servicio de 2 mca en el punto más desfavorable; y,
Tiene como mínimo 16 a 18 horas de servicio, de manera que se asegure
el suministro de agua durante el día.
Los sistemas Indirectos se seleccionan:
Cuando la presión de servicio de la red no es suficiente, para abastecer de
agua bajo las condiciones establecidas en el RNE.
Cuando se desea asegurar la regulación de agua durante las 24 horas.
El sistema indirecto clásico se elige en instalaciones sanitarias con aparatos para
trabajo normal (inodoros de tanque bajo o lavatorios con llave de globo).
El sistema hidroneumático se emplea cuando los aparatos que se proyectan son de
flush o para trabajo pesado, debido a que requieren de una presión mínima de 10 mca.
El sistema indirecto con tanque elevado se emplea cuando existe presión suficiente en
la red pública, para que el agua llegue en forma directa al tanque elevado; con lo que se
asegura el suministro de agua en cualquier momento del día.
Los sistemas combinados se emplean cuando se desea realizar economías en los
costos de operación del sistema de abastecimiento de agua en las instalaciones.
6. Fuentes de Abastecimiento de agua
Las fuentes de abastecimiento son:
Red pública : A través de una conexión domiciliaria
Fuente Propia : A través de pozos o manantiales.
En el caso de la alternativa con fuente propia, es necesario realizar un estudio de fuente,
para asegurar: cantidad y calidad del agua. En caso se trate de un pozo excavado, es
necesario proteger sanitariamente, las paredes interiores y el acceso.
7. Conexiones domiciliarias
7.1. Tipos de Conexiones domiciliarias de agua
Las conexiones domiciliarias pueden clasificarse de la siguiente manera:
Por la longitud: Corta o larga.
Por el número de conexiones: Única o múltiple.
7.2. Componentes de la Conexión domiciliaria
Es el conjunto de tuberías y accesorios instalados entre la acometida a la red de
distribución y el límite exterior de la edificación.
Consta de 3 partes:
Elementos de toma
Elemento de conducción

Elementos de control. (2)
7.3. Procedimiento constructivo de la conexión domiciliaria
Trazo y replanteo de la conexión
Excavación de zanjas y/o rotura de pavimento/vereda.
Cama de apoyo
Instalación de los elementos de toma
Instalación del elemento de conducción
Relleno y compactación de zanjas y/o reposición de pavimento
Instalación de elementos de control con o sin medidor
Prueba hidráulica a zanja tapada.

5.-Sistemas de abastecimiento.pdf

Más contenido relacionado

La actualidad más candente

Similar a 5.-Sistemas de abastecimiento.pdf

Último

5.-Sistemas de abastecimiento.pdf
