La función NOR equivale a la negación de la función OR. En este documento, se explica cómo programar una función NOR en Arduino para encender un LED cuando se pulse cualquier combinación de dos pulsadores, excepto si se pulsan ambos a la vez. Se definen los pines de entrada y salida, y la instrucción digitalWrite establece la salida LED en 0 cuando cualquier entrada sea 1, implementando así la función NOR.

1. FUNCIÓN NOR
Una Opuesto a una OR

2. Función suma NOR
Equivale a la asociación de la función OR , con la función NOT. Por tanto estamos
negando la salida de la función OR.
V1 12 a
S
b
a b S
0 0 1
0 1 0
1 0 0
1 1 0

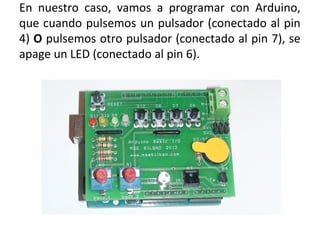

3. En nuestro caso, vamos a programar con Arduino,
que cuando pulsemos un pulsador (conectado al pin
4) O pulsemos otro pulsador (conectado al pin 7), se
apage un LED (conectado al pin 6).

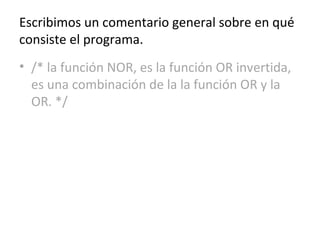

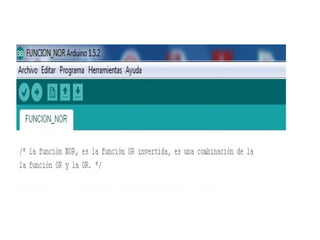

4. Escribimos un comentario general sobre en qué
consiste el programa.
• /* la función NOR, es la función OR invertida,
es una combinación de la la función OR y la
OR. */

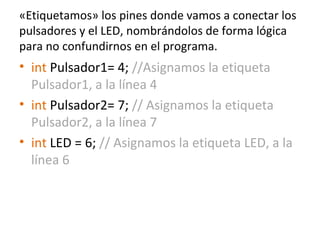

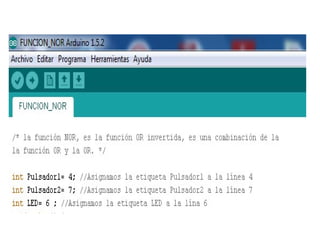

6. «Etiquetamos» los pines donde vamos a conectar los
pulsadores y el LED, nombrándolos de forma lógica
para no confundirnos en el programa.
• int Pulsador1= 4; //Asignamos la etiqueta
Pulsador1, a la línea 4
• int Pulsador2= 7; // Asignamos la etiqueta
Pulsador2, a la línea 7
• int LED = 6; // Asignamos la etiqueta LED, a la
línea 6

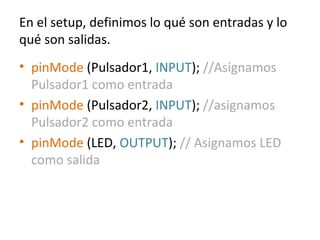

8. En el setup, definimos lo qué son entradas y lo
qué son salidas.
• pinMode (Pulsador1, INPUT); //Asignamos
Pulsador1 como entrada
• pinMode (Pulsador2, INPUT); //asignamos
Pulsador2 como entrada
• pinMode (LED, OUTPUT); // Asignamos LED
como salida

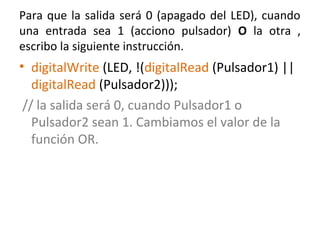

10. Para que la salida será 0 (apagado del LED), cuando
una entrada sea 1 (acciono pulsador) O la otra ,
escribo la siguiente instrucción.
• digitalWrite (LED, !(digitalRead (Pulsador1) ||
digitalRead (Pulsador2)));
// la salida será 0, cuando Pulsador1 o
Pulsador2 sean 1. Cambiamos el valor de la
función OR.
