Este documento introduce las figuras 3D básicas como cubos, esferas y cilindros que se pueden crear en OpenSCAD y BlocksCAD. También explica cómo realizar transformaciones como traslaciones y rotaciones, y operaciones como diferencia, unión e intersección entre figuras. El documento finaliza indicando que se distribuye bajo una licencia Creative Commons.

1. José Pujol Pérez- IES Vicente Aleixandre
Introducción a
OpenSCAD & BlocksCAD

2. FIGURAS 3D

3. Cubos y ortoedros
cube([40, 40, 20]);

4. Esfera
sphere(20);

5. Cilindros
cylinder(r=10, h=30, $fn=100);

6. Polígonos
cylinder(r=40/2, h=5, $fn=6);

7. Conos
// cono
cylinder (h = 10, r1 = 3, r2 = 0, $fn=100);

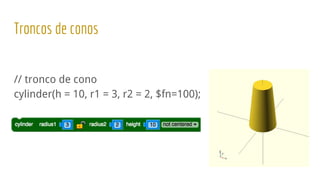

8. Troncos de conos
// tronco de cono
cylinder(h = 10, r1 = 3, r2 = 2, $fn=100);

9. TRANSFORMACIONES

10. Translaciones
// cubo
cube([20,20,20],center=true);
// translación de un cubo
translate([50,0,0])
cube([20,20,10],center=true);

11. Rotaciones
// rotacion de un cubo
rotate([0,0,45])
cube([20,20,10],center=true);

12. OPERACIONES

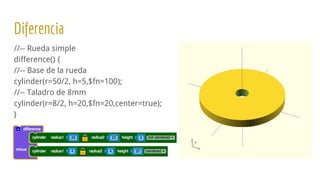

13. Diferencia
//-- Rueda simple
difference() {
//-- Base de la rueda
cylinder(r=50/2, h=5,$fn=100);
//-- Taladro de 8mm
cylinder(r=8/2, h=20,$fn=20,center=true);
}

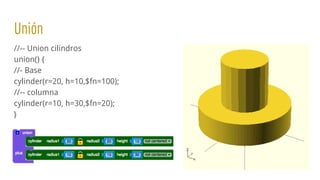

14. Unión
//-- Union cilindros
union() {
//- Base
cylinder(r=20, h=10,$fn=100);
//-- columna
cylinder(r=10, h=30,$fn=20);
}

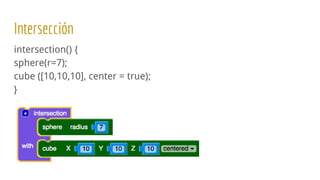

15. Intersección
intersection() {
sphere(r=7);
cube ([10,10,10], center = true);
}

16. LICENCIA
Este guía se distribuye bajo licencia Reconocimiento- CompartirIgual Creative commons 4.0
Para realizar la presentación se ha utilizado como guía:
● Diseño de piezas con OpenScad- IEA Robotics.com- Juan González
● Manual Breve de OpenScad- Instituto de Educación Secundaria Virgen de las Nieves
