Este documento describe los componentes básicos de una sala de sistemas, incluyendo tomas de datos, faceplates, jacks RJ45, tomas de corriente, canaletas, cables de parcheo, cableado permanente, plugs RJ45, patch panels y switches. Cada componente cumple una función específica en la distribución y conexión de la red, y pertenece a la capa física del modelo OSI.

1. 4.3 Conceptos Básicos De La Sala De Sistemas

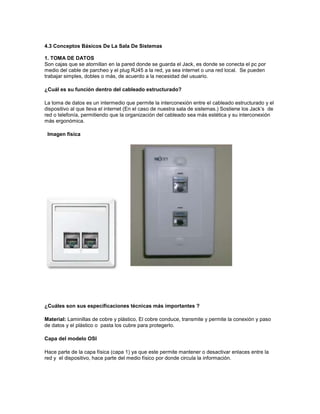

1. TOMA DE DATOS
Son cajas que se atornillan en la pared donde se guarda el Jack, es donde se conecta el pc por
medio del cable de parcheo y el plug RJ45 a la red, ya sea internet o una red local. Se pueden
trabajar simples, dobles o más, de acuerdo a la necesidad del usuario.
¿Cuál es su función dentro del cableado estructurado?
La toma de datos es un intermedio que permite la interconexión entre el cableado estructurado y el
dispositivo al que lleva el internet (En el caso de nuestra sala de sistemas.) Sostiene los Jack’s de
red o telefonía, permitiendo que la organización del cableado sea más estética y su interconexión
más ergonómica.
Imagen física
¿Cuáles son sus especificaciones técnicas más importantes ?
Material: Laminillas de cobre y plástico, El cobre conduce, transmite y permite la conexión y paso
de datos y el plástico o pasta los cubre para protegerlo.
Capa del modelo OSI
Hace parte de la capa física (capa 1) ya que este permite mantener o desactivar enlaces entre la
red y el dispositivo, hace parte del medio físico por donde circula la información.

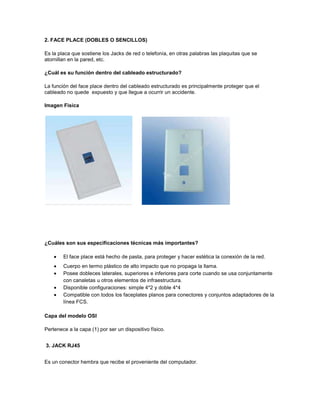

2. 2. FACE PLACE (DOBLES O SENCILLOS)
Es la placa que sostiene los Jacks de red o telefonía, en otras palabras las plaquitas que se
atornillan en la pared, etc.
¿Cuál es su función dentro del cableado estructurado?
La función del face place dentro del cableado estructurado es principalmente proteger que el
cableado no quede expuesto y que llegue a ocurrir un accidente.
Imagen Fisica
¿Cuáles son sus especificaciones técnicas más importantes?
El face place está hecho de pasta, para proteger y hacer estética la conexión de la red.
Cuerpo en termo plástico de alto impacto que no propaga la llama.
Posee dobleces laterales, superiores e inferiores para corte cuando se usa conjuntamente
con canaletas u otros elementos de infraestructura.
Disponible configuraciones: simple 4*2 y doble 4*4
Compatible con todos los faceplates planos para conectores y conjuntos adaptadores de la
línea FCS.
Capa del modelo OSI
Pertenece a la capa (1) por ser un dispositivo físico.
3. JACK RJ45
Es un conector hembra que recibe el proveniente del computador.

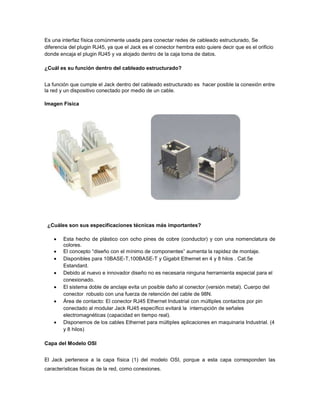

3. Es una interfaz física comúnmente usada para conectar redes de cableado estructurado, Se
diferencia del plugin RJ45, ya que el Jack es el conector hembra esto quiere decir que es el orificio
donde encaja el plugin RJ45 y va alojado dentro de la caja toma de datos.
¿Cuál es su función dentro del cableado estructurado?
La función que cumple el Jack dentro del cableado estructurado es hacer posible la conexión entre
la red y un dispositivo conectado por medio de un cable.
Imagen Física
¿Cuáles son sus especificaciones técnicas más importantes?
Esta hecho de plástico con ocho pines de cobre (conductor) y con una nomenclatura de
colores.
El concepto “diseño con el mínimo de componentes” aumenta la rapidez de montaje.
Disponibles para 10BASE-T,100BASE-T y Gigabit Ethernet en 4 y 8 hilos . Cat.5e
Estandard.
Debido al nuevo e innovador diseño no es necesaria ninguna herramienta especial para el
conexionado.
El sistema doble de anclaje evita un posible daño al conector (versión metal). Cuerpo del
conector robusto con una fuerza de retención del cable de 98N.
Área de contacto: El conector RJ45 Ethernet Industrial con múltiples contactos por pin
conectado al modular Jack RJ45 específico evitará la interrupción de señales
electromagnéticas (capacidad en tiempo real).
Disponemos de los cables Ethernet para múltiples aplicaciones en maquinaria Industrial. (4
y 8 hilos)
Capa del Modelo OSI
El Jack pertenece a la capa física (1) del modelo OSI, porque a esta capa corresponden las
características físicas de la red, como conexiones.

4. 4. TOMA CORRIENTES
Es un dispositivo formado por dos elementos, la clavija y la toma de corriente, que se conectan uno
al otro para establecer una conexión eléctrica que permita el paso de la corriente.
¿Cuál es su función dentro del cableado estructurado?
Es el que alimenta al computador de energía eléctrica para poder que funcione.
Imagen física
¿Cuáles son sus especificaciones técnicas más importantes?
Constan, como mínimo, de dos piezas metálicas que reciben a sus homólogas macho para permitir
la circulación de la corriente eléctrica. Estas piezas metálicas quedan fijadas a la red eléctrica por
tornillos o, actualmente con mayor frecuencia, por medio de unas pletinas plásticas que, al ser
empujadas, permiten la entrada del hilo conductor y al dejar de ejercer presión sobre ellas, unas
chapas apresan el hilo, impidiendo su salida. Consta de Piezas metálicas, Tornillos, Pletinas
plásticas, y Chapas.
Capa del Modelo OSI
Los toma corriente pertenecen a la capa física (1) del
modelo OSI, porque a esta capa corresponden las
características físicas de la red, como conexiones.

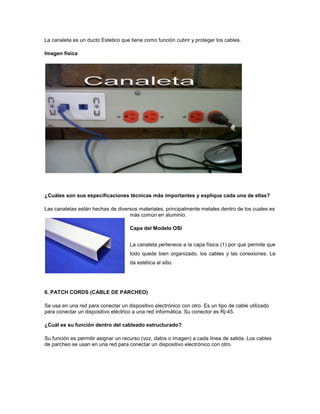

5. CANALETA
Una canaleta es un canal que contiene cables en una instalación. Las canaletas incluyen
conductos comunes de electricidad, bandejas de cables especializadas o bastidores de escalera,
sistemas de conductos incorporados en el piso, y canaletas de plástico o metal para montar sobre
superficies.
¿Cuál es su función dentro del cableado estructurado?

5. La canaleta es un ducto Estetico que tiene como función cubrir y proteger los cables.
Imagen física
¿Cuáles son sus especificaciones técnicas más importantes y explique cada una de ellas?
Las canaletas están hechas de diversos materiales, principalmente metales dentro de los cuales es
más común en aluminio.
Capa del Modelo OSI
La canaleta pertenece a la capa física (1) por que permite que
todo quede bien organizado, los cables y las conexiones. Le
da estética al sitio.
6. PATCH CORDS (CABLE DE PARCHEO)
Se usa en una red para conectar un dispositivo electrónico con otro. Es un tipo de cable utilizado
para conectar un dispositivo eléctrico a una red informática. Su conector es Rj-45.
¿Cuál es su función dentro del cableado estructurado?
Su función es permitir asignar un recurso (voz, datos o imagen) a cada línea de salida. Los cables
de parcheo se usan en una red para conectar un dispositivo electrónico con otro.

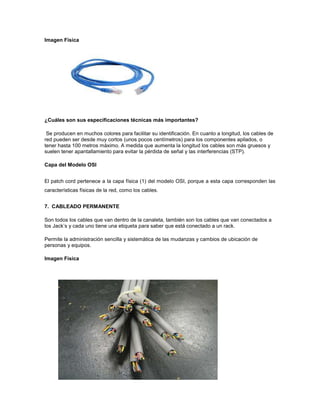

6. Imagen Física
¿Cuáles son sus especificaciones técnicas más importantes?
Se producen en muchos colores para facilitar su identificación. En cuanto a longitud, los cables de
red pueden ser desde muy cortos (unos pocos centímetros) para los componentes apilados, o
tener hasta 100 metros máximo. A medida que aumenta la longitud los cables son más gruesos y
suelen tener apantallamiento para evitar la pérdida de señal y las interferencias (STP).
Capa del Modelo OSI
El patch cord pertenece a la capa física (1) del modelo OSI, porque a esta capa corresponden las
características físicas de la red, como los cables.

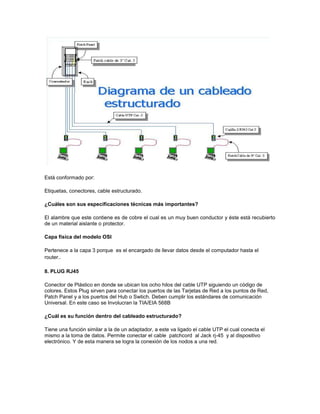

7. CABLEADO PERMANENTE
Son todos los cables que van dentro de la canaleta, también son los cables que van conectados a
los Jack’s y cada uno tiene una etiqueta para saber que está conectado a un rack.
Permite la administración sencilla y sistemática de las mudanzas y cambios de ubicación de
personas y equipos.
Imagen Física

7. Está conformado por:
Etiquetas, conectores, cable estructurado.
¿Cuáles son sus especificaciones técnicas más importantes?
El alambre que este contiene es de cobre el cual es un muy buen conductor y éste está recubierto
de un material aislante o protector.
Capa física del modelo OSI
Pertenece a la capa 3 porque es el encargado de llevar datos desde el computador hasta el
router..
8. PLUG RJ45
Conector de Plástico en donde se ubican los ocho hilos del cable UTP siguiendo un código de
colores. Estos Plug sirven para conectar los puertos de las Tarjetas de Red a los puntos de Red,
Patch Panel y a los puertos del Hub o Swtich. Deben cumplir los estándares de comunicación
Universal. En este caso se Involucran la TIA/EIA 568B
¿Cuál es su función dentro del cableado estructurado?
Tiene una función similar a la de un adaptador, a este va ligado el cable UTP el cual conecta el
mismo a la toma de datos. Permite conectar el cable patchcord al Jack rj-45 y al dispositivo
electrónico. Y de esta manera se logra la conexión de los nodos a una red.

8. Imagen Física
¿Cuáles son sus especificaciones técnicas más importantes?
Consta de ocho pines de cobre (material conductor) los cuales encajan con los 8 pines del jack, y
esta hecho de plástico transparente.
Capa del Modelo OSI
Es un dispoditivo Fisico asi que pertenece a la capa 1.

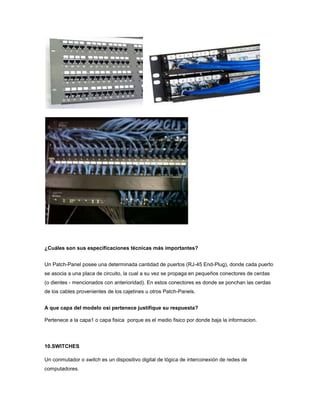

9. PATCH PANEL
Es donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de
telecomunicaciones.
¿Cuál es su función dentro del cableado estructurado?
La función del patch panel básicamente es permitir la interconexión entre los equipos, ya que todos
los equipos van conectados a él y permite a los equipos el acceso a internet.
Imagen Física

9. ¿Cuáles son sus especificaciones técnicas más importantes?
Un Patch-Panel posee una determinada cantidad de puertos (RJ-45 End-Plug), donde cada puerto
se asocia a una placa de circuito, la cual a su vez se propaga en pequeños conectores de cerdas
(o dientes - mencionados con anterioridad). En estos conectores es donde se ponchan las cerdas
de los cables provenientes de los cajetines u otros Patch-Panels.
A que capa del modelo osi pertenece justifique su respuesta?
Pertenece a la capa1 o capa fisica porque es el medio fisico por donde baja la informacion.

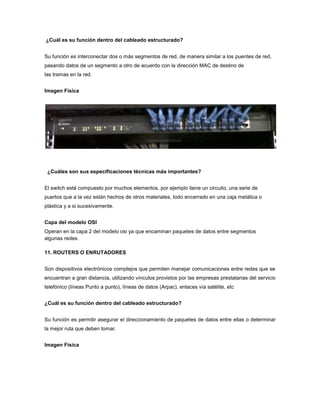

10.SWITCHES
Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de
computadores.

10. ¿Cuál es su función dentro del cableado estructurado?
Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red,
pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de
las tramas en la red.
Imagen Física
¿Cuáles son sus especificaciones técnicas más importantes?
El switch está compuesto por muchos elementos, por ejemplo tiene un circuito, una serie de
puertos que a la vez están hechos de otros materiales, todo encerrado en una caja metálica o
plástica y a si sucesivamente.
Capa del modelo OSI
Operan en la capa 2 del modelo osi ya que encaminan paquetes de datos entre segmentos
algunas redes.

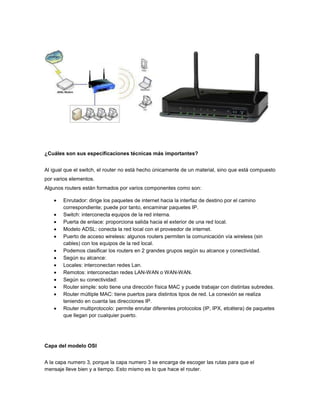

11. ROUTERS O ENRUTADORES
Son dispositivos electrónicos complejos que permiten manejar comunicaciones entre redes que se
encuentran a gran distancia, utilizando vínculos provistos por las empresas prestatarias del servicio
telefónico (líneas Punto a punto), líneas de datos (Arpac), enlaces vía satélite, etc
¿Cuál es su función dentro del cableado estructurado?
Su función es permitir asegurar el direccionamiento de paquetes de datos entre ellas o determinar
la mejor ruta que deben tomar.
Imagen Física

11. ¿Cuáles son sus especificaciones técnicas más importantes?
Al igual que el switch, el router no está hecho únicamente de un material, sino que está compuesto
por varios elementos.
Algunos routers están formados por varios componentes como son:
Enrutador: dirige los paquetes de internet hacia la interfaz de destino por el camino
correspondiente; puede por tanto, encaminar paquetes IP.
Switch: interconecta equipos de la red interna.
Puerta de enlace: proporciona salida hacia el exterior de una red local.
Modelo ADSL: conecta la red local con el proveedor de internet.
Puerto de acceso wireless: algunos routers permiten la comunicación vía wireless (sin
cables) con los equipos de la red local.
Podemos clasificar los routers en 2 grandes grupos según su alcance y conectividad.
Según su alcance:
Locales: interconectan redes Lan.
Remotos: interconectan redes LAN-WAN o WAN-WAN.
Según su conectividad:
Router simple: solo tiene una dirección física MAC y puede trabajar con distintas subredes.
Router múltiple MAC: tiene puertos para distintos tipos de red. La conexión se realiza
teniendo en cuanta las direcciones IP.
Router multiprotocolo: permite enrutar diferentes protocolos (IP, IPX, etcétera) de paquetes
que llegan por cualquier puerto.
Capa del modelo OSI
A la capa numero 3, porque la capa numero 3 se encarga de escoger las rutas para que el
mensaje lleve bien y a tiempo. Esto mismo es lo que hace el router.

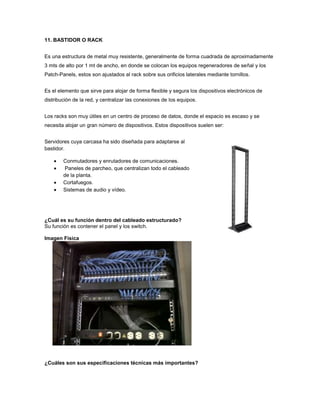

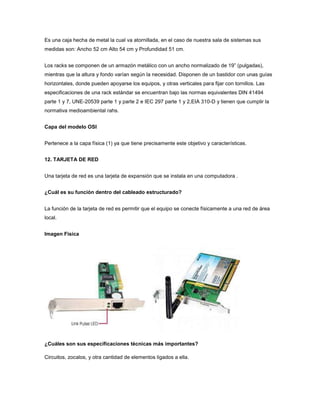

12. 11. BASTIDOR O RACK
Es una estructura de metal muy resistente, generalmente de forma cuadrada de aproximadamente
3 mts de alto por 1 mt de ancho, en donde se colocan los equipos regeneradores de señal y los
Patch-Panels, estos son ajustados al rack sobre sus orificios laterales mediante tornillos.
Es el elemento que sirve para alojar de forma flexible y segura los dispositivos electrónicos de
distribución de la red, y centralizar las conexiones de los equipos.
Los racks son muy útiles en un centro de proceso de datos, donde el espacio es escaso y se
necesita alojar un gran número de dispositivos. Estos dispositivos suelen ser:
Servidores cuya carcasa ha sido diseñada para adaptarse al
bastidor.
Conmutadores y enrutadores de comunicaciones.
Paneles de parcheo, que centralizan todo el cableado
de la planta.
Cortafuegos.
Sistemas de audio y vídeo.
¿Cuál es su función dentro del cableado estructurado?
Su función es contener el panel y los switch.
Imagen Fisica
¿Cuáles son sus especificaciones técnicas más importantes?

13. Es una caja hecha de metal la cual va atornillada, en el caso de nuestra sala de sistemas sus
medidas son: Ancho 52 cm Alto 54 cm y Profundidad 51 cm.
Los racks se componen de un armazón metálico con un ancho normalizado de 19” (pulgadas),
mientras que la altura y fondo varían según la necesidad. Disponen de un bastidor con unas guías
horizontales, donde pueden apoyarse los equipos, y otras verticales para fijar con tornillos. Las
especificaciones de una rack estándar se encuentran bajo las normas equivalentes DIN 41494
parte 1 y 7, UNE-20539 parte 1 y parte 2 e IEC 297 parte 1 y 2,EIA 310-D y tienen que cumplir la
normativa medioambiental rahs.
Capa del modelo OSI
Pertenece a la capa física (1) ya que tiene precisamente este objetivo y características.
12. TARJETA DE RED
Una tarjeta de red es una tarjeta de expansión que se instala en una computadora .
¿Cuál es su función dentro del cableado estructurado?
La función de la tarjeta de red es permitir que el equipo se conecte físicamente a una red de área
local.
Imagen Fisica
¿Cuáles son sus especificaciones técnicas más importantes?
Circuitos, zocalos, y otra cantidad de elementos ligados a ella.

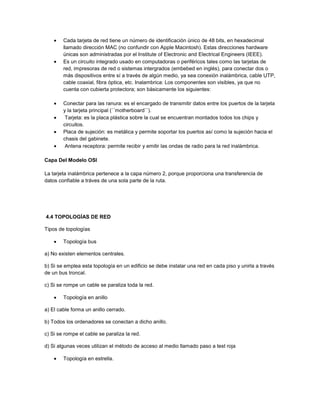

14. Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal
llamado dirección MAC (no confundir con Apple Macintosh). Estas direcciones hardware
únicas son administradas por el Institute of Electronic and Electrical Engineers (IEEE).
Es un circuito integrado usado en computadoras o periféricos tales como las tarjetas de
red, impresoras de red o sistemas intergrados (embebed en inglés), para conectar dos o
más dispositivos entre sí a través de algún medio, ya sea conexión inalámbrica, cable UTP,
cable coaxial, fibra óptica, etc. Inalambrica: Los componentes son visibles, ya que no
cuenta con cubierta protectora; son básicamente los siguientes:
Conectar para las ranura: es el encargado de transmitir datos entre los puertos de la tarjeta
y la tarjeta principal (´´motherboard´´).
Tarjeta: es la placa plástica sobre la cual se encuentran montados todos los chips y
circuitos.
Placa de sujeción: es metálica y permite soportar los puertos así como la sujeción hacia el
chasis del gabinete.
Antena receptora: permite recibir y emitir las ondas de radio para la red inalámbrica.
Capa Del Modelo OSI
La tarjeta inalámbrica pertenece a la capa número 2, porque proporciona una transferencia de
datos confiable a tráves de una sola parte de la ruta.
4.4 TOPOLOGÍAS DE RED
Tipos de topologías
Topología bus
a) No existen elementos centrales.
b) Si se emplea esta topología en un edificio se debe instalar una red en cada piso y unirla a través
de un bus troncal.
c) Si se rompe un cable se paraliza toda la red.
Topología en anillo
a) El cable forma un anillo cerrado.
b) Todos los ordenadores se conectan a dicho anillo.
c) Si se rompe el cable se paraliza la red.
d) Si algunas veces utilizan el método de acceso al medio llamado paso a test roja
Topología en estrella.

15. a) Cuando se requiere establecer comunicación entre los equipos, la información debe pasar
primero por el hub o switch.
b) La velocidad de transmisión e s alta en el centro que es la estación de trabajo que gobierna la
red.
c) La velocidad de transmisión es baja en los extremos.
d) Si hay un problema en la red es fácil de identificar.
e) Si se rompe un cable solo se pierde la conexión en el equipo que interconecta.
Topología salón
La topología que se encuentra en la sala de sistema número dos del colegio es topología en
estrella; y después de haber visto las principales topologías no habría una mas adecuada para
trabajar en la sala ya que por ejemplo con la topología de estrella si hay una falla en un solo
computador es solo ese computador el que queda afectado en cambio en las otras topologías si
hay problema en el cable que conecta en algunos de las topologías de bus o anillo ella sufrirán
colapso y se interrumpiría todo el trabajo en ellos, es por eso que la topología en estrella es la mas
adecuada para seguir trabajando en la sala.
