Este documento contiene varios ejercicios y soluciones relacionados con fuentes de alimentación. Se calculan parámetros como la corriente máxima de un diodo zener, la resistencia necesaria en un estabilizador serie, la tensión y corriente en diferentes puntos de un circuito con zener y transistor, y la regulación y resistencia interna de una fuente de alimentación.

1. ACTIVIDADES TEMA 16
-Fuentes de alimentación

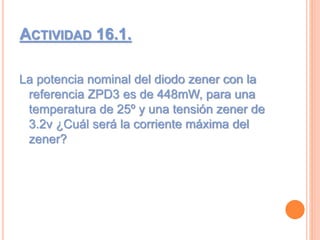

2. ACTIVIDAD 16.1.
La potencia nominal del diodo zener con la
referencia ZPD3 es de 448mW, para una
temperatura de 25º y una tensión zener de
3.2v ¿Cuál será la corriente máxima del
zener?

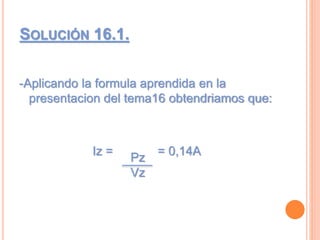

3. SOLUCIÓN 16.1.
-Aplicando la formula aprendida en la
presentacion del tema16 obtendriamos que:
Iz = = 0,14A
Pz
Vz

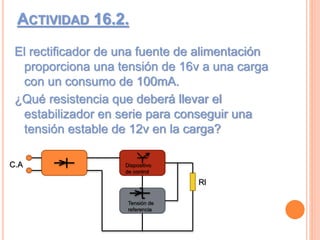

4. ACTIVIDAD 16.2.
El rectificador de una fuente de alimentación
proporciona una tensión de 16v a una carga
con un consumo de 100mA.
¿Qué resistencia que deberá llevar el
estabilizador en serie para conseguir una
tensión estable de 12v en la carga?
Rl
Dispositivo
de control
Tensión de
referencia
C.A

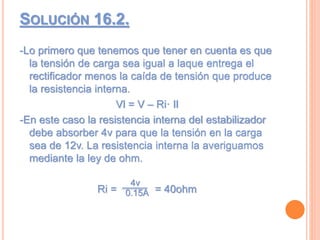

5. SOLUCIÓN 16.2.
-Lo primero que tenemos que tener en cuenta es que
la tensión de carga sea igual a laque entrega el
rectificador menos la caída de tensión que produce
la resistencia interna.
Vl = V – Ri· Il
-En este caso la resistencia interna del estabilizador
debe absorber 4v para que la tensión en la carga
sea de 12v. La resistencia interna la averiguamos
mediante la ley de ohm.
Ri = = 40ohm
4v
0.15A

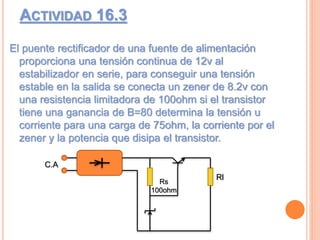

6. ACTIVIDAD 16.3
El puente rectificador de una fuente de alimentación
proporciona una tensión continua de 12v al
estabilizador en serie, para conseguir una tensión
estable en la salida se conecta un zener de 8.2v con
una resistencia limitadora de 100ohm si el transistor
tiene una ganancia de B=80 determina la tensión u
corriente para una carga de 75ohm, la corriente por el
zener y la potencia que disipa el transistor.
Rl
C.A
Rs
100ohm

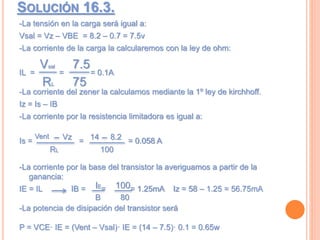

7. SOLUCIÓN 16.3.
-La tensión en la carga será igual a:
Vsal = Vz – VBE = 8.2 – 0.7 = 7.5v
-La corriente de la carga la calcularemos con la ley de ohm:
IL = = = 0.1A
-La corriente del zener la calculamos mediante la 1º ley de kirchhoff.
Iz = Is – IB
-La corriente por la resistencia limitadora es igual a:
Is = = = 0.058 A
-La corriente por la base del transistor la averiguamos a partir de la
ganancia:
IE = IL IB = = = 1.25mA Iz = 58 – 1.25 = 56.75mA
-La potencia de disipación del transistor será
P = VCE· IE = (Vent – Vsal)· IE = (14 – 7.5)· 0.1 = 0.65w
Vsal
RL
7.5
75
Vent
RL
Vz 14
100
8.2
IE
B
100
80

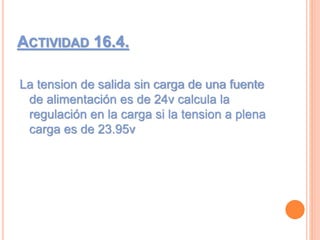

8. ACTIVIDAD 16.4.
La tension de salida sin carga de una fuente
de alimentación es de 24v calcula la
regulación en la carga si la tension a plena
carga es de 23.95v

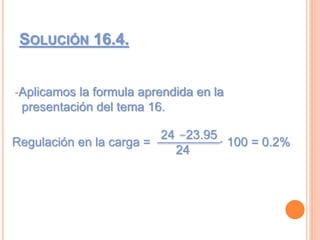

9. SOLUCIÓN 16.4.
-Aplicamos la formula aprendida en la
presentación del tema 16.
Regulación en la carga = · 100 = 0.2%
24
24
23.95

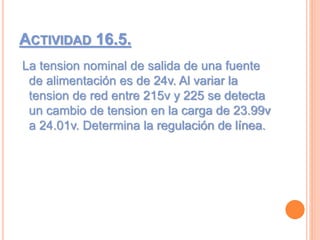

10. ACTIVIDAD 16.5.
La tension nominal de salida de una fuente
de alimentación es de 24v. Al variar la
tension de red entre 215v y 225 se detecta
un cambio de tension en la carga de 23.99v
a 24.01v. Determina la regulación de línea.

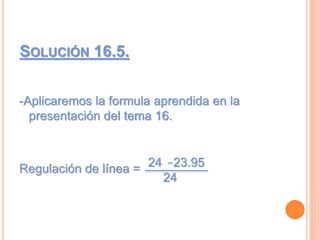

11. SOLUCIÓN 16.5.
-Aplicaremos la formula aprendida en la
presentación del tema 16.
Regulación de línea = 24
24
23.95

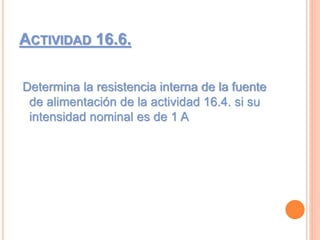

12. ACTIVIDAD 16.6.
Determina la resistencia interna de la fuente
de alimentación de la actividad 16.4. si su
intensidad nominal es de 1 A

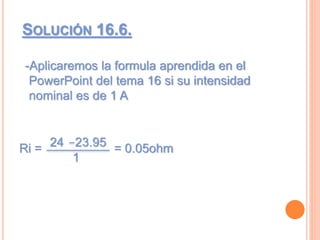

13. SOLUCIÓN 16.6.
-Aplicaremos la formula aprendida en el
PowerPoint del tema 16 si su intensidad
nominal es de 1 A
Ri = = 0.05ohm24
1
23.95
