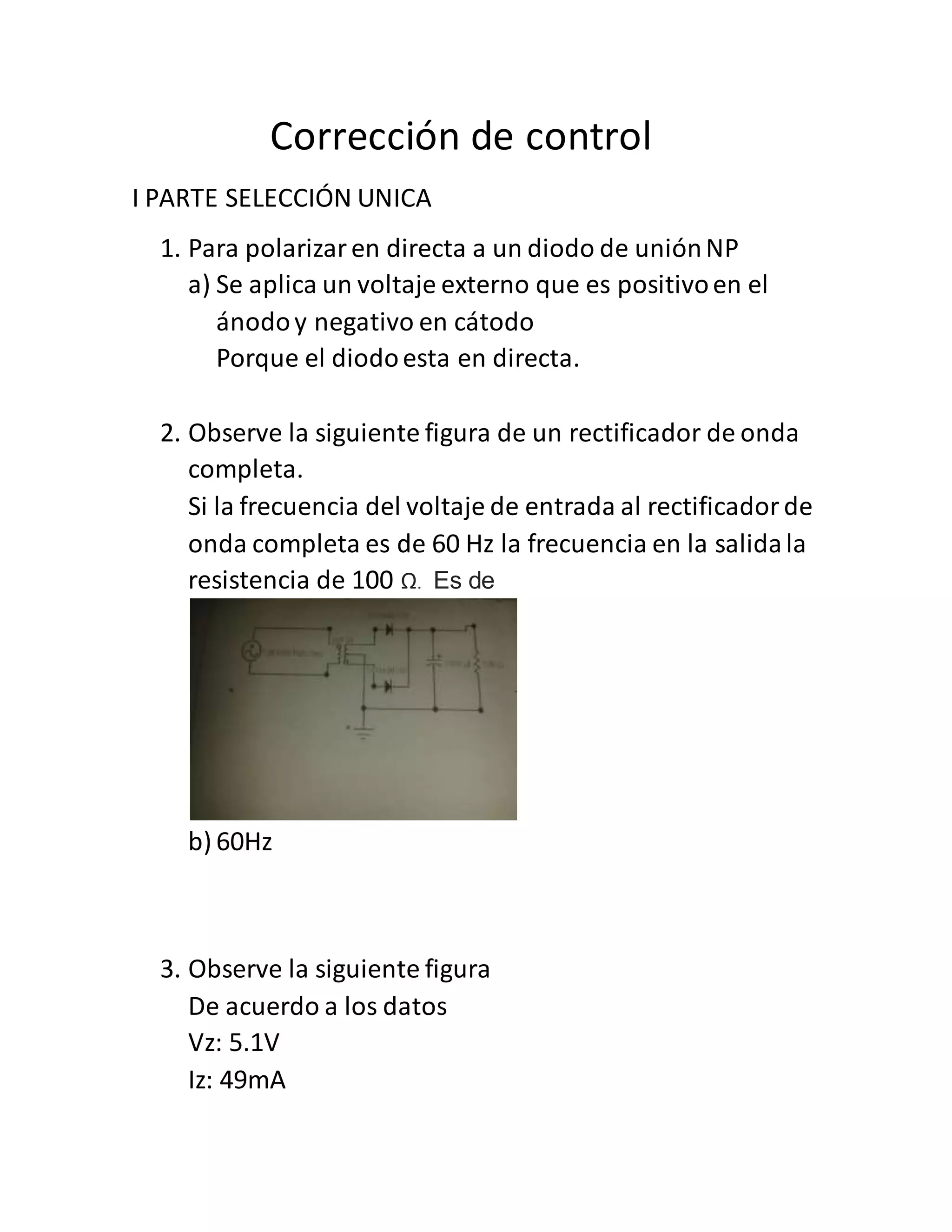

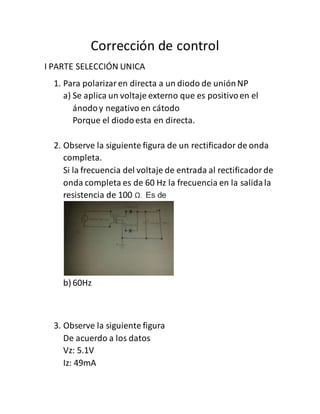

1. Corrección de control
I PARTE SELECCIÓN UNICA
1. Para polarizaren directa a un diodo de uniónNP
a) Se aplica un voltaje externo que es positivoen el
ánodoy negativo en cátodo
Porque el diodoesta en directa.
2. Observe la siguiente figura de un rectificador de onda
completa.
Si la frecuencia del voltaje de entrada al rectificadorde
onda completa es de 60 Hz la frecuencia en la salidala
resistencia de 100 Ω. Es de
b) 60Hz
3. Observe la siguiente figura
De acuerdo a los datos
Vz: 5.1V
Iz: 49mA

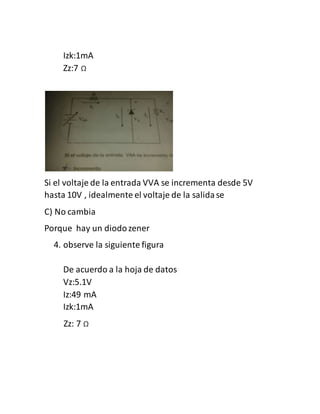

2. Izk:1mA
Zz:7 Ω
Si el voltaje de la entrada VVA se incrementa desde 5V
hasta 10V , idealmente el voltaje de la salidase
C) No cambia
Porque hay un diodozener
4. observe la siguiente figura
De acuerdo a la hoja de datos
Vz:5.1V
Iz:49 mA
Izk:1mA
Zz: 7 Ω

3. Si en el circuito anterior el diodozener se abre que
sucederia con el voltaje de salida
a) se incrementa
5. Observe la siguiente figura
Si el voltaje de polarizacióndel circuito representado
se incrementa la salidade luz del LED se
a) Incrementa
6. En la practica un diodo LED

4. c) Emite luz cuandoesta polarizadoen directa
7. Observe la siguiente figura
Si el voltaje de entrada Vbb se reduce en el circuito
anteriorla corriente del colector se
b) reducirá
se baja la intensidadde la base
8. para que opere como amplificador,la base de un
transistor npn debe estar
a) positiva con respecto al emisor
9. Observe la siguiente figura

5. Si el transistor de la figura se abre del colector al
emisor, el voltaje a través de Rc se
c) Se perdería
Si está trabajandoel emisor hay una caída de
resistencia
10. Observe la siguiente figura
Si el transistor de la figura se abre del colector al
emisor, el voltaje en el colector
a) Incrementa
11. Observe la siguiente figura

6. Si el circuito el resistor de la base se abre, el voltaje en
el colector del transistor se
a) incrementa
12. El voltaje aproximado a través de la uniónbase-
emisor polarizadaen directa de un BJT de silicioes
a) 0,7V
13. si salida de un amplificadorcon transistor es de
5Vrms y la entrada de 100Mv, la gananciade voltajees
de
c)50
14) Para llevarla saturación de un transistor BJT, se
debe cumplirque
c) hará que reduzca la corriente en el colector
14. un multimetro digitalmide una unión de transistor
abierta muestra
c) OL
15. Observe la siguiente figura

7. Si el valorR1 se incrementa, la corriente del emisor se
a) Incrementa
IIPARTE RESPUESTA CORTA
1. Identifiquelas siguientes configuraciones del BJT
Está conectado a base emisor y colector
2. Dos condiciones técnicasque deben cumplirse
para que un BJT puedapolarizarse en su región
linealo activa son
1. Por uniónya que es un transistor bipolar
2. Debe de estar en inversa al polarizarse
3. Determine la corriente del siguiente circuito

8. 3.Determine la corriente del siguiente circuito
Es 0 porque el diodo esta en inversa
4. Dibuje un rectificador de onda completa
haciendouso de un cuadro rectificador de
diodos
5. Dibuje la curva característica de un diodo real

9. 6. Dibuje la composición interna de un tiristor
7. Mencione2 formas de apagarun tiristor
1.apagadoestático
2. apagadodinámico
8. Dos eventos que provocan el disparo de un
SCR se conoce como
1. Cuandosobrepasa la corriente la zona de
saturación.
2. Cuandola corriente llega a la zona de
ruptura.

10. 8. Dibuje la curva característica de un SCR
9. Dibuje la curva característica de un Triac
IIIPARTE DESARROLLO
1. Diseñe un circuito básico que se active y
apague manualmenteuna lámpara de 120V;
pero que el encendidotenga un retardo de
tiempo. El control de la lámpara debe
realizarse mediante un transistor. no tiene
que proporcionar, los valores de resistencia,
se calificarala coherencia , claridady la
escogencia del o de los componentes

11. principalmentedel tipo de transistor a
utilizar.
