1. ACUMULADORES
Por:
Edwin Valencia Vera

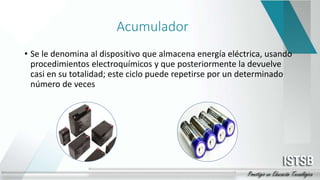

2. Acumulador
• Se le denomina al dispositivo que almacena energía eléctrica, usando
procedimientos electroquímicos y que posteriormente la devuelve
casi en su totalidad; este ciclo puede repetirse por un determinado
número de veces

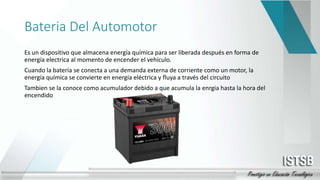

3. Bateria Del Automotor
Es un dispositivo que almacena energía química para ser liberada después en forma de
energía electrica al momento de encender el vehículo.
Cuando la batería se conecta a una demanda externa de corriente como un motor, la
energía química se convierte en energía eléctrica y fluya a través del circuito
Tambien se la conoce como acumulador debido a que acumula la enrgia hasta la hora del
encendido

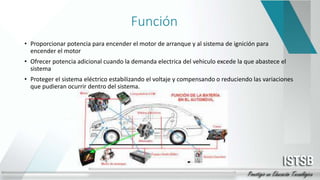

4. Función
• Proporcionar potencia para encender el motor de arranque y al sistema de ignición para
encender el motor
• Ofrecer potencia adicional cuando la demanda electrica del vehiculo excede la que abastece el
sistema
• Proteger el sistema eléctrico estabilizando el voltaje y compensando o reduciendo las variaciones
que pudieran ocurrir dentro del sistema.

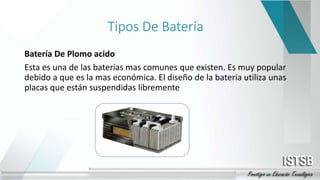

5. Tipos De Batería
Batería De Plomo acido
Esta es una de las baterías mas comunes que existen. Es muy popular
debido a que es la mas económica. El diseño de la batería utiliza unas
placas que están suspendidas libremente

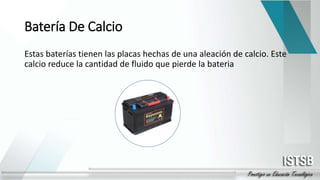

6. Batería De Calcio
Estas baterías tienen las placas hechas de una aleación de calcio. Este
calcio reduce la cantidad de fluido que pierde la bateria

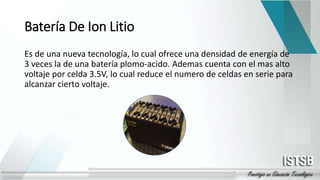

7. Batería De Ion Litio
Es de una nueva tecnología, lo cual ofrece una densidad de energía de
3 veces la de una batería plomo-acido. Ademas cuenta con el mas alto
voltaje por celda 3.5V, lo cual reduce el numero de celdas en serie para
alcanzar cierto voltaje.

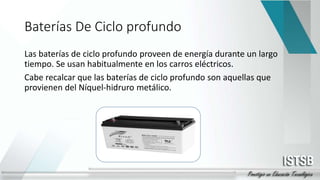

8. Baterías De Ciclo profundo
Las baterías de ciclo profundo proveen de energía durante un largo
tiempo. Se usan habitualmente en los carros eléctricos.
Cabe recalcar que las baterías de ciclo profundo son aquellas que
provienen del Níquel-hidruro metálico.

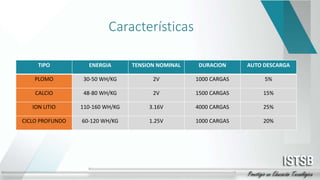

9. Características
TIPO ENERGIA TENSION NOMINAL DURACION AUTO DESCARGA
PLOMO 30-50 WH/KG 2V 1000 CARGAS 5%
CALCIO 48-80 WH/KG 2V 1500 CARGAS 15%
ION LITIO 110-160 WH/KG 3.16V 4000 CARGAS 25%
CICLO PROFUNDO 60-120 WH/KG 1.25V 1000 CARGAS 20%

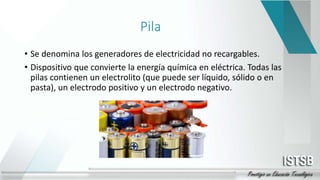

10. Pila
• Se denomina los generadores de electricidad no recargables.
• Dispositivo que convierte la energía química en eléctrica. Todas las
pilas contienen un electrolito (que puede ser líquido, sólido o en
pasta), un electrodo positivo y un electrodo negativo.

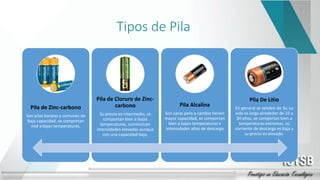

11. Tipos de Pila
Pila de Zinc-carbono
Son pilas baratas y comunes de
baja capacidad, se comportan
mal a bajas temperaturas.
Pila de Cloruro de Zinc-
carbono
Su precio es intermedio, se
comportan bien a bajas
temperaturas, suministran
intensidades elevadas aunque
con una capacidad baja.
Pila Alcalina
Son caras pero a cambio tienen
mayor capacidad, se comportan
bien a bajas temperaturas e
intensidades altas de descarga
Pila De Litio
En general se venden de 3v, su
vida es larga alrededor de 10 a
20 años, se comportan bien a
temperaturas extremas, su
corriente de descarga es baja y
su precio es elevado.

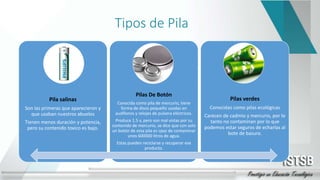

12. Tipos de Pila
Pila salinas
Son las primeras que aparecieron y
que usaban nuestros abuelos
Tienen menos duración y potencia,
pero su contenido toxico es bajo.
Pilas De Botón
Conocida como pila de mercurio, tiene
forma de disco pequeño usadas en
audífonos y relojes de pulsera eléctricos.
Produce 1.5 v, pero son mal vistas por su
contenido de mercurio, se dice que con solo
un botón de esta pila es cpaz de contaminar
unos 600000 litros de agua.
Estas pueden reciclarse y recuperar ese
producto.
Pilas verdes
Conocidas como pilas ecológicas
Carecen de cadmio y mercurio, por lo
tanto no contaminan por lo que
podemos estar seguros de echarlas al
bote de basura.

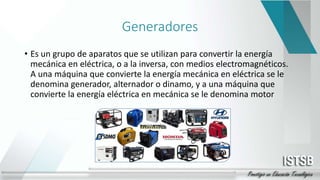

13. Generadores
• Es un grupo de aparatos que se utilizan para convertir la energía
mecánica en eléctrica, o a la inversa, con medios electromagnéticos.
A una máquina que convierte la energía mecánica en eléctrica se le
denomina generador, alternador o dinamo, y a una máquina que
convierte la energía eléctrica en mecánica se le denomina motor

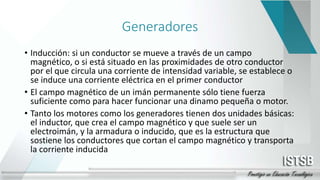

14. Generadores
• Inducción: si un conductor se mueve a través de un campo
magnético, o si está situado en las proximidades de otro conductor
por el que circula una corriente de intensidad variable, se establece o
se induce una corriente eléctrica en el primer conductor
• El campo magnético de un imán permanente sólo tiene fuerza
suficiente como para hacer funcionar una dinamo pequeña o motor.
• Tanto los motores como los generadores tienen dos unidades básicas:
el inductor, que crea el campo magnético y que suele ser un
electroimán, y la armadura o inducido, que es la estructura que
sostiene los conductores que cortan el campo magnético y transporta
la corriente inducida

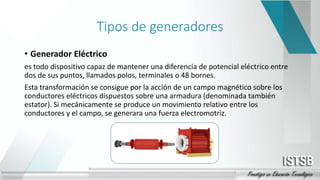

15. Tipos de generadores
• Generador Eléctrico
es todo dispositivo capaz de mantener una diferencia de potencial eléctrico entre
dos de sus puntos, llamados polos, terminales o 48 bornes.
Esta transformación se consigue por la acción de un campo magnético sobre los
conductores eléctricos dispuestos sobre una armadura (denominada también
estator). Si mecánicamente se produce un movimiento relativo entre los
conductores y el campo, se generara una fuerza electromotriz.

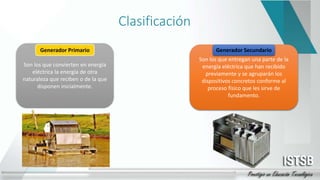

16. Clasificación
Son los que convierten en energía
eléctrica la energía de otra
naturaleza que reciben o de la que
disponen inicialmente.
Son los que entregan una parte de la
energía eléctrica que han recibido
previamente y se agruparán los
dispositivos concretos conforme al
proceso físico que les sirve de
fundamento.
Generador Secundario

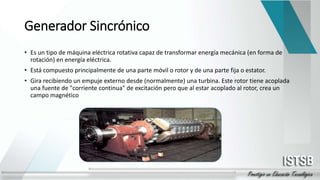

17. Generador Sincrónico
• Es un tipo de máquina eléctrica rotativa capaz de transformar energía mecánica (en forma de
rotación) en energía eléctrica.
• Está compuesto principalmente de una parte móvil o rotor y de una parte fija o estator.
• Gira recibiendo un empuje externo desde (normalmente) una turbina. Este rotor tiene acoplada
una fuente de "corriente continua" de excitación pero que al estar acoplado al rotor, crea un
campo magnético

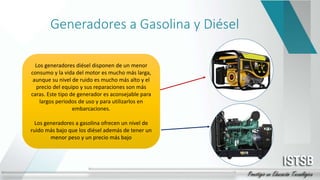

18. Generadores a Gasolina y Diésel
Los generadores diésel disponen de un menor
consumo y la vida del motor es mucho más larga,
aunque su nivel de ruido es mucho más alto y el
precio del equipo y sus reparaciones son más
caras. Este tipo de generador es aconsejable para
largos periodos de uso y para utilizarlos en
embarcaciones.
Los generadores a gasolina ofrecen un nivel de
ruido más bajo que los diésel además de tener un
menor peso y un precio más bajo

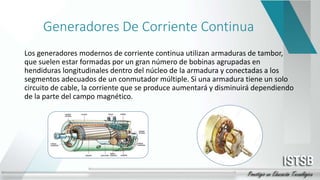

19. Generadores De Corriente Continua
Los generadores modernos de corriente continua utilizan armaduras de tambor,
que suelen estar formadas por un gran número de bobinas agrupadas en
hendiduras longitudinales dentro del núcleo de la armadura y conectadas a los
segmentos adecuados de un conmutador múltiple. Si una armadura tiene un solo
circuito de cable, la corriente que se produce aumentará y disminuirá dependiendo
de la parte del campo magnético.

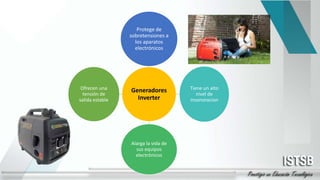

20. Generadores
Inverter
Protege de
sobretensiones a
los aparatos
electrónicos
Tiene un alto
nivel de
insonoracion
Alarga la vida de
sus equipos
electrónicos
Ofrecen una
tensión de
salida estable

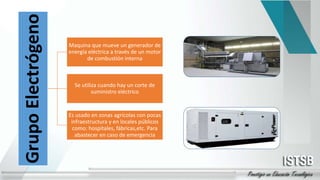

21. Grupo
Electrógeno Maquina que mueve un generador de
energía eléctrica a través de un motor
de combustión interna
Se utiliza cuando hay un corte de
suministro eléctrico
Es usado en zonas agrícolas con pocas
infraestructura y en locales públicos
como: hospitales, fábricas,etc. Para
abastecer en caso de emergencia

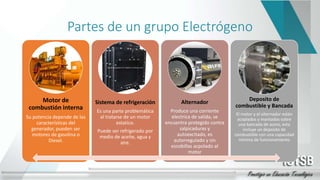

22. Partes de un grupo Electrógeno
Motor de
combustión interna
Su potencia depende de las
características del
generador, pueden ser
motores de gasolina o
Diesel.
Sistema de refrigeración
Es una parte problemática
al tratarse de un motor
estatico.
Puede ser refrigerado por
medio de aceite, agua y
aire.
Alternador
Produce una corriente
electrica de salida, se
encuentra protegido contra
salpicaduras y
autoexcitado, es
autorregulado y sin
escobillas acpolado al
motor
Deposito de
combustible y Bancada
El motor y el alternador están
acoplados y montados sobre
una bancada de acero, esta
incluye un deposito de
combustible con una capacidad
minima de funcionamiento

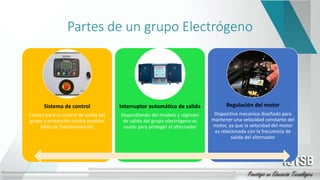

23. Partes de un grupo Electrógeno
Sistema de control
Existen para el control de salida del
grupo y protección contra posibles
fallos de funcionamiento
Interruptor automático de salida
Dependiendo del modelo y régimen
de salida del grupo electrógeno es
usado para proteger el alternador
Regulación del motor
Dispositivo mecanico diseñado para
mantener una velocidad constante del
motor, ya que la velocidad del motor
es relacionada con la frecuencia de
salida del alternador

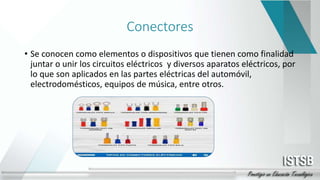

24. Conectores
• Se conocen como elementos o dispositivos que tienen como finalidad
juntar o unir los circuitos eléctricos y diversos aparatos eléctricos, por
lo que son aplicados en las partes eléctricas del automóvil,
electrodomésticos, equipos de música, entre otros.

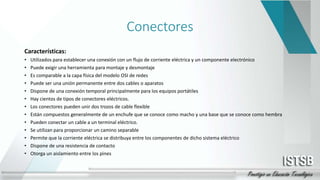

25. Conectores
Características:
• Utilizados para establecer una conexión con un flujo de corriente eléctrica y un componente electrónico
• Puede exigir una herramienta para montaje y desmontaje
• Es comparable a la capa física del modelo OSI de redes
• Puede ser una unión permanente entre dos cables o aparatos
• Dispone de una conexión temporal principalmente para los equipos portátiles
• Hay cientos de tipos de conectores eléctricos.
• Los conectores pueden unir dos trozos de cable flexible
• Están compuestos generalmente de un enchufe que se conoce como macho y una base que se conoce como hembra
• Pueden conectar un cable a un terminal eléctrico.
• Se utilizan para proporcionar un camino separable
• Permite que la corriente eléctrica se distribuya entre los componentes de dicho sistema eléctrico
• Dispone de una resistencia de contacto
• Otorga un aislamiento entre los pines

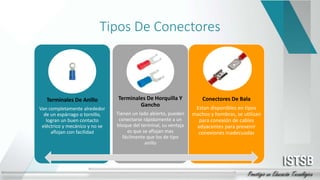

26. Tipos De Conectores
Terminales De Anillo
Van completamente alrededor
de un espárrago o tornillo,
logran un buen contacto
eléctrico y mecánico y no se
aflojan con facilidad
Terminales De Horquilla Y
Gancho
Tienen un lado abierto, pueden
conectarse rápidamente a un
bloque del terminal, su ventaja
es que se aflojan mas
fácilmente que los de tipo
anillo
Conectores De Bala
Estan disponibles en tipos
machos y hembras, se utilizan
para conexión de cables
adyacentes para prevenir
conexiones inadecuadas

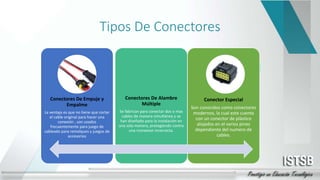

27. Tipos De Conectores
Conectores De Empuje y
Empalme
La ventaja es que no tiene que cortar
el cable original para hacer una
conexión , son usados
frecuentemente para juego de
cableado para remolques y juegos de
accesorios
Conectores De Alambre
Múltiple
Se fabrican para conectar dos o mas
cables de manera simultánea y se
han diseñado para la instalación en
una sola manera, protegiendo contra
una rconexion incorrecta.
Conector Especial
Son conocidos como conectores
modernos, la cual este cuenta
con un conector de plástico
alojados en el varios pines
dependiente del numero de
cables.

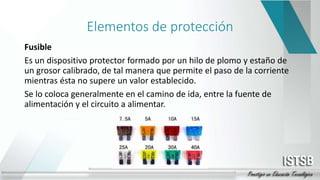

28. Elementos de protección
Fusible
Es un dispositivo protector formado por un hilo de plomo y estaño de
un grosor calibrado, de tal manera que permite el paso de la corriente
mientras ésta no supere un valor establecido.
Se lo coloca generalmente en el camino de ida, entre la fuente de
alimentación y el circuito a alimentar.

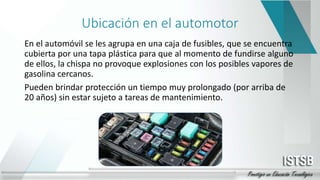

29. Ubicación en el automotor
En el automóvil se les agrupa en una caja de fusibles, que se encuentra
cubierta por una tapa plástica para que al momento de fundirse alguno
de ellos, la chispa no provoque explosiones con los posibles vapores de
gasolina cercanos.
Pueden brindar protección un tiempo muy prolongado (por arriba de
20 años) sin estar sujeto a tareas de mantenimiento.

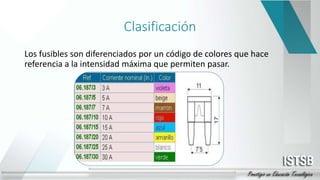

30. Clasificación
Los fusibles son diferenciados por un código de colores que hace
referencia a la intensidad máxima que permiten pasar.

31. Tipos De Fusibles
Fusible desnudo
Constituido por un cilindro de porcelana con una ranura en el sentido
longitudinal en la que se aloja el hilo metálico (generalmente de plomo)
que se funde por efecto del calor. También conocidos como abiertos.

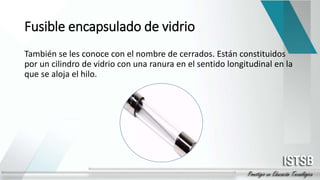

32. Fusible encapsulado de vidrio
También se les conoce con el nombre de cerrados. Están constituidos
por un cilindro de vidrio con una ranura en el sentido longitudinal en la
que se aloja el hilo.

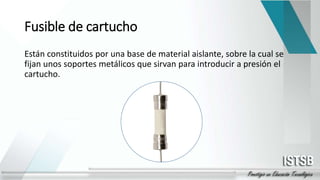

33. Fusible de cartucho
Están constituidos por una base de material aislante, sobre la cual se
fijan unos soportes metálicos que sirvan para introducir a presión el
cartucho.

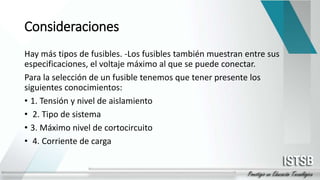

34. Consideraciones
Hay más tipos de fusibles. -Los fusibles también muestran entre sus
especificaciones, el voltaje máximo al que se puede conectar.
Para la selección de un fusible tenemos que tener presente los
siguientes conocimientos:
• 1. Tensión y nivel de aislamiento
• 2. Tipo de sistema
• 3. Máximo nivel de cortocircuito
• 4. Corriente de carga

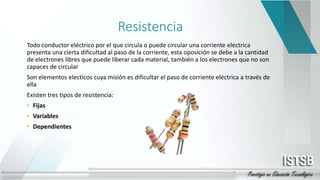

35. Resistencia
Todo conductor eléctrico por el que circula o puede circular una corriente electrica
presenta una cierta dificultad al paso de la corriente, esta oposición se debe a la cantidad
de electrones libres que puede liberar cada material, también a los electrones que no son
capaces de circular
Son elementos electicos cuya misión es dificultar el paso de corriente eléctrica a través de
ella
Existen tres tipos de resistencia:
• Fijas
• Variables
• Dependientes

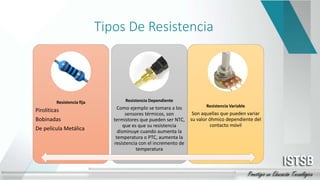

36. Tipos De Resistencia
Resistencia fija
Piroliticas
Bobinadas
De película Metálica
Resistencia Dependiente
Como ejemplo se tomara a los
sensores térmicos, son
termistores que pueden ser NTC,
que es que su resistencia
disminuye cuando aumenta la
temperatura o PTC, aumenta la
resistencia con el incremento de
temperatura
Resistencia Variable
Son aquellas que pueden variar
su valor óhmico dependiente del
contacto móvil

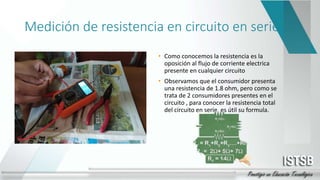

37. Medición de resistencia en circuito en serie
• Como conocemos la resistencia es la
oposición al flujo de corriente electrica
presente en cualquier circuito
• Observamos que el consumidor presenta
una resistencia de 1.8 ohm, pero como se
trata de 2 consumidores presentes en el
circuito , para conocer la resistencia total
del circuito en serie, es útil su formula.

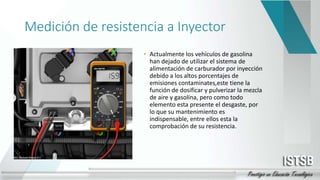

38. Medición de resistencia a Inyector
• Actualmente los vehículos de gasolina
han dejado de utilizar el sistema de
alimentación de carburador por inyección
debido a los altos porcentajes de
emisiones contaminates,este tiene la
función de dosificar y pulverizar la mezcla
de aire y gasolina, pero como todo
elemento esta presente el desgaste, por
lo que su mantenimiento es
indispensable, entre ellos esta la
comprobación de su resistencia.

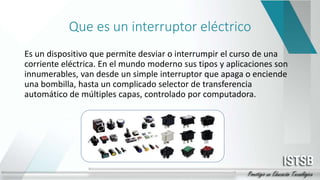

39. Que es un interruptor eléctrico
Es un dispositivo que permite desviar o interrumpir el curso de una
corriente eléctrica. En el mundo moderno sus tipos y aplicaciones son
innumerables, van desde un simple interruptor que apaga o enciende
una bombilla, hasta un complicado selector de transferencia
automático de múltiples capas, controlado por computadora.

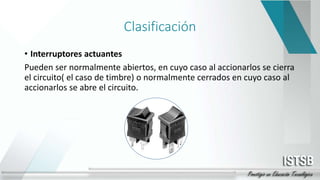

40. Clasificación
• Interruptores actuantes
Pueden ser normalmente abiertos, en cuyo caso al accionarlos se cierra
el circuito( el caso de timbre) o normalmente cerrados en cuyo caso al
accionarlos se abre el circuito.

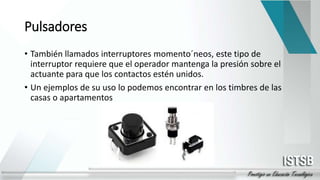

41. Pulsadores
• También llamados interruptores momento´neos, este tipo de
interruptor requiere que el operador mantenga la presión sobre el
actuante para que los contactos estén unidos.
• Un ejemplos de su uso lo podemos encontrar en los timbres de las
casas o apartamentos

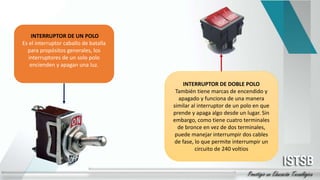

42. INTERRUPTOR DE UN POLO
Es el interruptor caballo de batalla
para propósitos generales, los
interruptores de un solo polo
encienden y apagan una luz.
INTERRUPTOR DE DOBLE POLO
También tiene marcas de encendido y
apagado y funciona de una manera
similar al interruptor de un polo en que
prende y apaga algo desde un lugar. Sin
embargo, como tiene cuatro terminales
de bronce en vez de dos terminales,
puede manejar interrumpir dos cables
de fase, lo que permite interrumpir un
circuito de 240 voltios

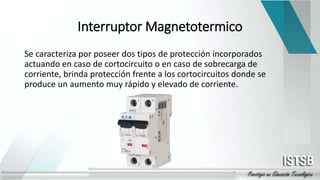

43. Interruptor Magnetotermico
Se caracteriza por poseer dos tipos de protección incorporados
actuando en caso de cortocircuito o en caso de sobrecarga de
corriente, brinda protección frente a los cortocircuitos donde se
produce un aumento muy rápido y elevado de corriente.

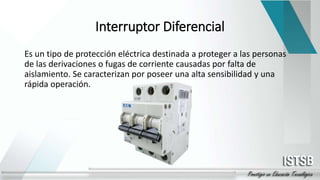

44. Interruptor Diferencial
Es un tipo de protección eléctrica destinada a proteger a las personas
de las derivaciones o fugas de corriente causadas por falta de
aislamiento. Se caracterizan por poseer una alta sensibilidad y una
rápida operación.

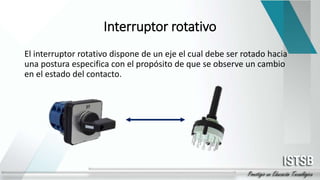

45. Interruptor rotativo
El interruptor rotativo dispone de un eje el cual debe ser rotado hacia
una postura especifica con el propósito de que se observe un cambio
en el estado del contacto.

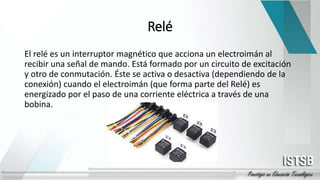

46. Relé
El relé es un interruptor magnético que acciona un electroimán al
recibir una señal de mando. Está formado por un circuito de excitación
y otro de conmutación. Éste se activa o desactiva (dependiendo de la
conexión) cuando el electroimán (que forma parte del Relé) es
energizado por el paso de una corriente eléctrica a través de una
bobina.

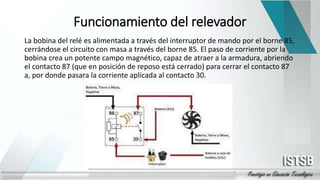

47. Funcionamiento del relevador
La bobina del relé es alimentada a través del interruptor de mando por el borne 85,
cerrándose el circuito con masa a través del borne 85. El paso de corriente por la
bobina crea un potente campo magnético, capaz de atraer a la armadura, abriendo
el contacto 87 (que en posición de reposo está cerrado) para cerrar el contacto 87
a, por donde pasara la corriente aplicada al contacto 30.

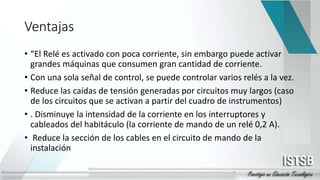

48. Ventajas
• “El Relé es activado con poca corriente, sin embargo puede activar
grandes máquinas que consumen gran cantidad de corriente.
• Con una sola señal de control, se puede controlar varios relés a la vez.
• Reduce las caídas de tensión generadas por circuitos muy largos (caso
de los circuitos que se activan a partir del cuadro de instrumentos)
• . Disminuye la intensidad de la corriente en los interruptores y
cableados del habitáculo (la corriente de mando de un relé 0,2 A).
• Reduce la sección de los cables en el circuito de mando de la
instalación

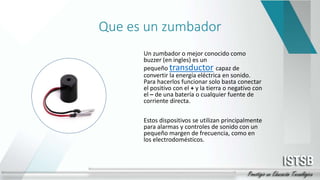

49. Que es un zumbador
Un zumbador o mejor conocido como
buzzer (en ingles) es un
pequeño transductor capaz de
convertir la energía eléctrica en sonido.
Para hacerlos funcionar solo basta conectar
el positivo con el + y la tierra o negativo con
el – de una batería o cualquier fuente de
corriente directa.
Estos dispositivos se utilizan principalmente
para alarmas y controles de sonido con un
pequeño margen de frecuencia, como en
los electrodomésticos.

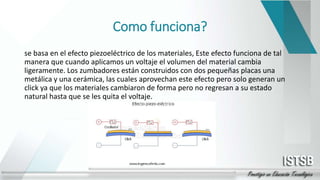

50. Como funciona?
se basa en el efecto piezoeléctrico de los materiales, Este efecto funciona de tal
manera que cuando aplicamos un voltaje el volumen del material cambia
ligeramente. Los zumbadores están construidos con dos pequeñas placas una
metálica y una cerámica, las cuales aprovechan este efecto pero solo generan un
click ya que los materiales cambiaron de forma pero no regresan a su estado
natural hasta que se les quita el voltaje.

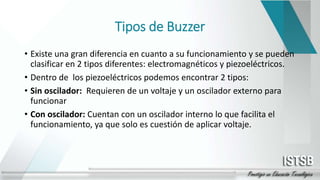

51. Tipos de Buzzer
• Existe una gran diferencia en cuanto a su funcionamiento y se pueden
clasificar en 2 tipos diferentes: electromagnéticos y piezoeléctricos.
• Dentro de los piezoeléctricos podemos encontrar 2 tipos:
• Sin oscilador: Requieren de un voltaje y un oscilador externo para
funcionar
• Con oscilador: Cuentan con un oscilador interno lo que facilita el
funcionamiento, ya que solo es cuestión de aplicar voltaje.

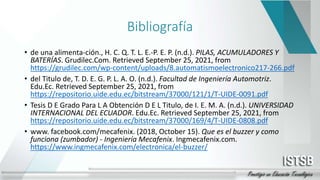

52. Bibliografía
• de una alimenta-ción., H. C. Q. T. L. E.-P. E. P. (n.d.). PILAS, ACUMULADORES Y
BATERÍAS. Grudilec.Com. Retrieved September 25, 2021, from
https://grudilec.com/wp-content/uploads/8.automatismoelectronico217-266.pdf
• del Titulo de, T. D. E. G. P. L. A. O. (n.d.). Facultad de Ingeniería Automotriz.
Edu.Ec. Retrieved September 25, 2021, from
https://repositorio.uide.edu.ec/bitstream/37000/121/1/T-UIDE-0091.pdf
• Tesis D E Grado Para L A Obtención D E L Titulo, de I. E. M. A. (n.d.). UNIVERSIDAD
INTERNACIONAL DEL ECUADOR. Edu.Ec. Retrieved September 25, 2021, from
https://repositorio.uide.edu.ec/bitstream/37000/169/4/T-UIDE-0808.pdf
• www. facebook.com/mecafenix. (2018, October 15). Que es el buzzer y como
funciona (zumbador) - Ingeniería Mecafenix. Ingmecafenix.com.
https://www.ingmecafenix.com/electronica/el-buzzer/

53. Gracias compañeros y recuerde que el crear y mantener identidad es
un trabajo que se realiza en equipo.
