1. UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD DEL CUSCO
REFORZAMIENTO DE ESTRUCTURAS DE ADOBE
CURSO: CONSTRUCCIONES 1
DOCENTE: ING. GUIDO HOLGADO ESCALANTE
INTEGRANTES:
CAMINO CONDORI JUZER DAVID
CUYO TITTO AUSBEL JOAB
MUÑIZ HUAMAN DANTE TIMOTEO
PILARES MAMANI ALDO YIMI
RAMIREZ PUMA RONAL SAUL
2015
CUSCO-PERU

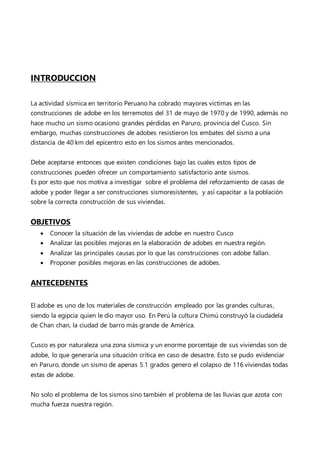

2. INTRODUCCION
La actividad sísmica en territorio Peruano ha cobrado mayores victimas en las
construcciones de adobe en los terremotos del 31 de mayo de 1970 y de 1990, además no
hace mucho un sismo ocasiono grandes pérdidas en Paruro, provincia del Cusco. Sin
embargo, muchas construcciones de adobes resistieron los embates del sismo a una
distancia de 40 km del epicentro esto en los sismos antes mencionados.
Debe aceptarse entonces que existen condiciones bajo las cuales estos tipos de
construcciones pueden ofrecer un comportamiento satisfactorio ante sismos.
Es por esto que nos motiva a investigar sobre el problema del reforzamiento de casas de
adobe y poder llegar a ser construcciones sismoresistentes, y así capacitar a la población
sobre la correcta construcción de sus viviendas.
OBJETIVOS
 Conocer la situación de las viviendas de adobe en nuestro Cusco
 Analizar las posibles mejoras en la elaboración de adobes en nuestra región.
 Analizar las principales causas por lo que las construcciones con adobe fallan.
 Proponer posibles mejoras en las construcciones de adobes.
ANTECEDENTES
El adobe es uno de los materiales de construcción empleado por las grandes culturas,
siendo la egipcia quien le dio mayor uso. En Perú la cultura Chimú construyó la ciudadela
de Chan chan, la ciudad de barro más grande de América.
Cusco es por naturaleza una zona sísmica y un enorme porcentaje de sus viviendas son de
adobe, lo que generaría una situación crítica en caso de desastre. Esto se pudo evidenciar
en Paruro, donde un sismo de apenas 5.1 grados genero el colapso de 116 viviendas todas
estas de adobe.
No solo el problema de los sismos sino también el problema de las lluvias que azota con
mucha fuerza nuestra región.

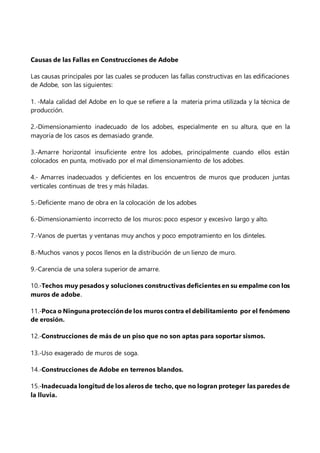

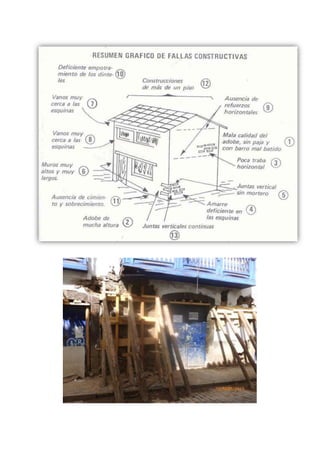

3. Causas de las Fallas en Construcciones de Adobe
Las causas principales por las cuales se producen las fallas constructivas en las edificaciones
de Adobe, son las siguientes:
1. -Mala calidad del Adobe en lo que se refiere a la materia prima utilizada y la técnica de
producción.
2.-Dimensionamiento inadecuado de los adobes, especialmente en su altura, que en la
mayoría de los casos es demasiado grande.
3.-Amarre horizontal insuficiente entre los adobes, principalmente cuando ellos están
colocados en punta, motivado por el mal dimensionamiento de los adobes.
4.- Amarres inadecuados y deficientes en los encuentros de muros que producen juntas
verticales continuas de tres y más hiladas.
5.-Deficiente mano de obra en la colocación de los adobes
6.-Dimensionamiento incorrecto de los muros: poco espesor y excesivo largo y alto.
7.-Vanos de puertas y ventanas muy anchos y poco empotramiento en los dinteles.
8.-Muchos vanos y pocos llenos en la distribución de un lienzo de muro.
9.-Carencia de una solera superior de amarre.
10.-Techos muy pesados y soluciones constructivas deficientes en su empalme con los
muros de adobe.
11.-Poca o Ningunaprotecciónde los muros contra el debilitamiento por el fenómeno
de erosión.
12.-Construcciones de más de un piso que no son aptas para soportar sismos.
13.-Uso exagerado de muros de soga.
14.-Construcciones de Adobe en terrenos blandos.
15.-Inadecuada longitud de los aleros de techo, que no logran proteger las paredes de
la lluvia.

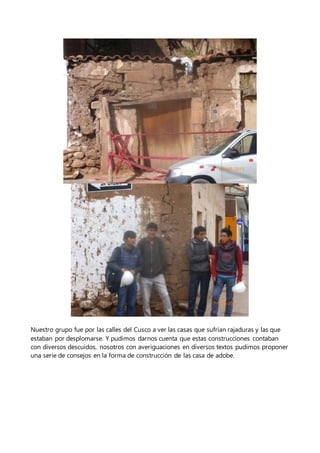

5. Nuestro grupo fue por las calles del Cusco a ver las casas que sufrían rajaduras y las que
estaban por desplomarse. Y pudimos darnos cuenta que estas construcciones contaban
con diversos descuidos, nosotros con averiguaciones en diversos textos pudimos proponer
una serie de consejos en la forma de construcción de las casa de adobe.

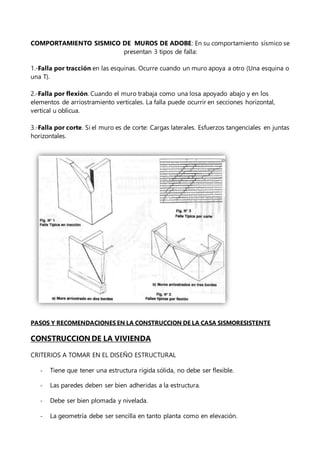

6. COMPORTAMIENTO SISMICO DE MUROS DE ADOBE: En su comportamiento sísmico se
presentan 3 tipos de falla:
1.-Falla por tracción en las esquinas. Ocurre cuando un muro apoya a otro (Una esquina o
una T).
2.-Falla por flexión. Cuando el muro trabaja como una losa apoyado abajo y en los
elementos de arriostramiento verticales. La falla puede ocurrir en secciones horizontal,
vertical u oblicua.
3.-Falla por corte. Si el muro es de corte: Cargas laterales. Esfuerzos tangenciales en juntas
horizontales.
PASOS Y RECOMENDACIONES EN LA CONSTRUCCION DE LA CASA SISMORESISTENTE
CONSTRUCCION DE LA VIVIENDA
CRITERIOS A TOMAR EN EL DISEÑO ESTRUCTURAL
- Tiene que tener una estructura rígida sólida, no debe ser flexible.
- Las paredes deben ser bien adheridas a la estructura.
- Debe ser bien plomada y nivelada.
- La geometría debe ser sencilla en tanto planta como en elevación.

7. - El techo debe ser liviano para reducir el esfuerzo al que se somete la estructura.
- Se añadieron contrafuertes exteriores para incrementar la rigidez en los muros
EN LA GEOMETRIA

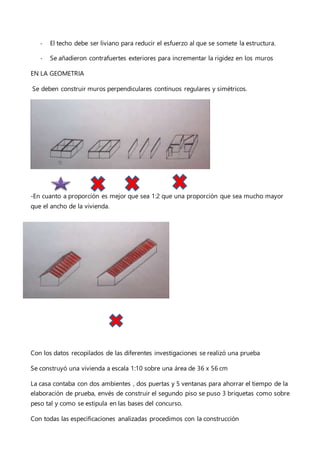

Se deben construir muros perpendiculares continuos regulares y simétricos.
-En cuanto a proporción es mejor que sea 1:2 que una proporción que sea mucho mayor
que el ancho de la vivienda.
Con los datos recopilados de las diferentes investigaciones se realizó una prueba
Se construyó una vivienda a escala 1:10 sobre una área de 36 x 56 cm
La casa contaba con dos ambientes , dos puertas y 5 ventanas para ahorrar el tiempo de la
elaboración de prueba, envés de construir el segundo piso se puso 3 briquetas como sobre
peso tal y como se estipula en las bases del concurso.
Con todas las especificaciones analizadas procedimos con la construcción

8. - Elaborando adobes de dimensiones (3.5 x 8 x 2) cm.
- Hallando las proporciones correctas de arena y tierra.
- Usando palitos de brocheta de 20 y 10 cm de largo para los refuerzos además del
hilo para las juntas entre palitos
De acuerdo a la recopilación de datos de diversas investigaciones pudimos elaborar las pasos de
una vivienda de adobe sismoresistente.
PRUEBA REALIZADA
PROCESO DE FABRICACION DE LOS ADOBES

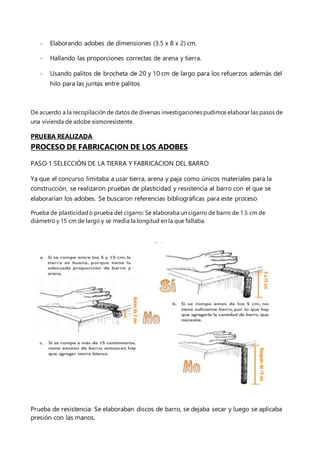

PASO 1 SELECCIÓN DE LA TIERRA Y FABRICACION DEL BARRO
Ya que el concurso limitaba a usar tierra, arena y paja como únicos materiales para la
construcción, se realizaron pruebas de plasticidad y resistencia al barro con el que se
elaborarían los adobes. Se buscaron referencias bibliográficas para este proceso
Prueba de plasticidado prueba del cigarro: Se elaboraba un cigarro de barro de 1.5 cm de
diámetro y 15 cm de largo y se medía la longitud en la que fallaba.
Prueba de resistencia: Se elaboraban discos de barro, se dejaba secar y luego se aplicaba
presión con las manos.

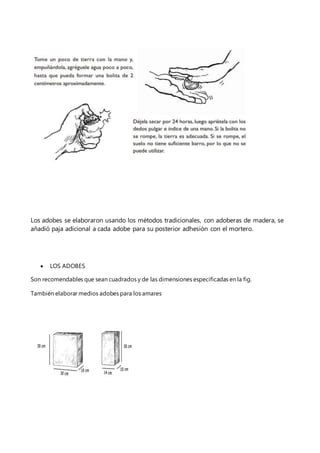

9. Los adobes se elaboraron usando los métodos tradicionales, con adoberas de madera, se
añadió paja adicional a cada adobe para su posterior adhesión con el mortero.
 LOS ADOBES
Son recomendables que sean cuadrados y de las dimensiones especificadas en la fig.
También elaborar medios adobes para los amares

10. En la mezcla del barro con la arena se debe buscar las proporciones correctas con las pruebas
antes indicadas,despues de la elaboracion de los adobes es recomendable que no les pege el sol
para no agrietar el adobe esto despues de los primeros dias de fabricacion.

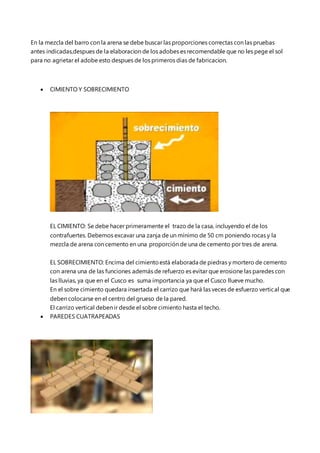

 CIMIENTO Y SOBRECIMIENTO
EL CIMIENTO: Se debe hacer primeramente el trazo de la casa, incluyendo el de los
contrafuertes. Debemos excavar una zanja de un mínimo de 50 cm poniendo rocas y la
mezcla de arena con cemento en una proporción de una de cemento por tres de arena.
EL SOBRECIMIENTO: Encima del cimientoestá elaborada de piedras y mortero de cemento
con arena una de las funciones además de refuerzo es evitar que erosione las paredes con
las lluvias, ya que en el Cusco es suma importancia ya que el Cusco llueve mucho.
En el sobre cimiento quedara insertada el carrizo que hará las veces de esfuerzo vertical que
deben colocarse en el centro del grueso de la pared.
El carrizo vertical deben ir desde el sobre cimiento hasta el techo.
 PAREDES CUATRAPEADAS

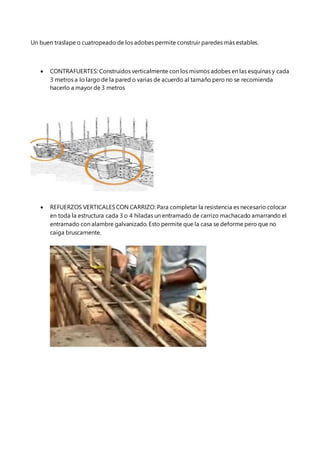

11. Un buen traslape o cuatropeado de los adobes permite construir paredes más estables.
 CONTRAFUERTES: Construidos verticalmente con los mismos adobes en las esquinas y cada
3 metros a lo largo de la pared o varias de acuerdo al tamaño pero no se recomienda
hacerlo a mayor de 3 metros
 REFUERZOS VERTICALESCON CARRIZO: Para completar la resistencia es necesario colocar
en toda la estructura cada 3 o 4 hiladas un entramado de carrizo machacado amarrando el
entramado con alambre galvanizado. Esto permite que la casa se deforme pero que no
caiga bruscamente.

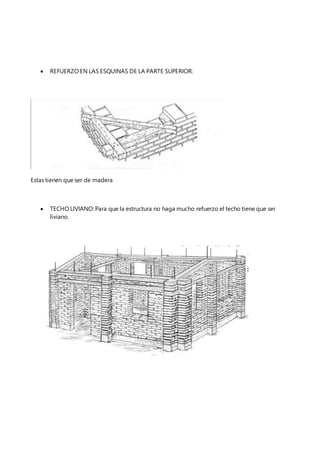

12.  REFUERZO EN LAS ESQUINAS DE LA PARTE SUPERIOR:
Estas tienen que ser de madera
 TECHO LIVIANO: Para que la estructura no haga mucho refuerzo el techo tiene que ser
liviano.

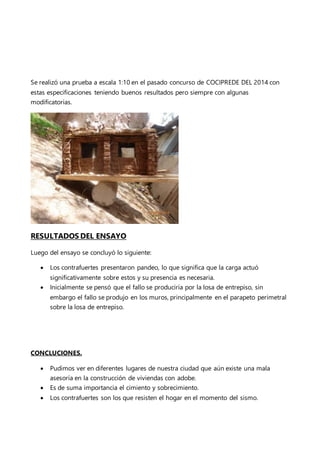

13. Se realizó una prueba a escala 1:10 en el pasado concurso de COCIPREDE DEL 2014 con
estas especificaciones teniendo buenos resultados pero siempre con algunas
modificatorias.
RESULTADOS DEL ENSAYO
Luego del ensayo se concluyó lo siguiente:
 Los contrafuertes presentaron pandeo, lo que significa que la carga actuó
significativamente sobre estos y su presencia es necesaria.
 Inicialmente se pensó que el fallo se produciría por la losa de entrepiso, sin
embargo el fallo se produjo en los muros, principalmente en el parapeto perimetral
sobre la losa de entrepiso.
CONCLUCIONES.
 Pudimos ver en diferentes lugares de nuestra ciudad que aún existe una mala
asesoría en la construcción de viviendas con adobe.
 Es de suma importancia el cimiento y sobrecimiento.
 Los contrafuertes son los que resisten el hogar en el momento del sismo.
