1. AIRE
ACONDICIONADO

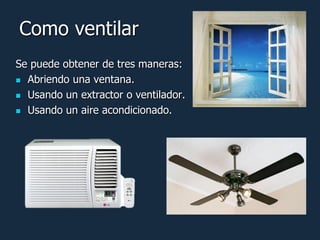

2. Como ventilar
Se puede obtener de tres maneras:
 Abriendo una ventana.
 Usando un extractor o ventilador.
 Usando un aire acondicionado.

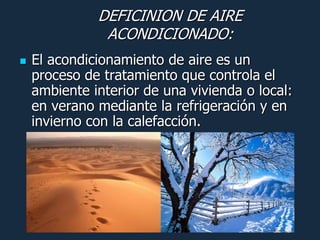

3. DEFICINION DE AIRE
ACONDICIONADO:
 El acondicionamiento de aire es un
proceso de tratamiento que controla el
ambiente interior de una vivienda o local:
en verano mediante la refrigeración y en
invierno con la calefacción.

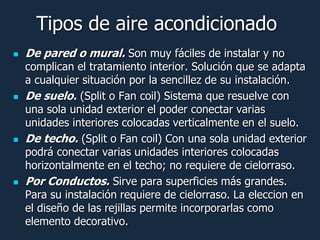

4. Tipos de aire acondicionado
 De pared o mural. Son muy fáciles de instalar y no
complican el tratamiento interior. Solución que se adapta
a cualquier situación por la sencillez de su instalación.
 De suelo. (Split o Fan coil) Sistema que resuelve con
una sola unidad exterior el poder conectar varias
unidades interiores colocadas verticalmente en el suelo.
 De techo. (Split o Fan coil) Con una sola unidad exterior
podrá conectar varias unidades interiores colocadas
horizontalmente en el techo; no requiere de cielorraso.
 Por Conductos. Sirve para superficies más grandes.
Para su instalación requiere de cielorraso. La eleccion en
el diseño de las rejillas permite incorporarlas como
elemento decorativo.

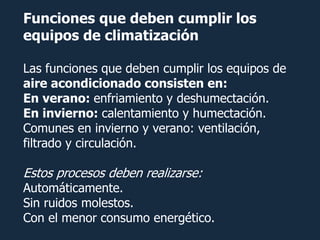

5. Funciones que deben cumplir los
equipos de climatización
Las funciones que deben cumplir los equipos de
aire acondicionado consisten en:
En verano: enfriamiento y deshumectación.
En invierno: calentamiento y humectación.
Comunes en invierno y verano: ventilación,
filtrado y circulación.
Estos procesos deben realizarse:
Automáticamente.
Sin ruidos molestos.
Con el menor consumo energético.

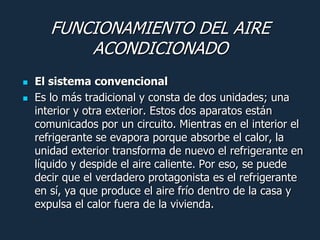

6. FUNCIONAMIENTO DEL AIRE
ACONDICIONADO
 El sistema convencional
 Es lo más tradicional y consta de dos unidades; una
interior y otra exterior. Estos dos aparatos están
comunicados por un circuito. Mientras en el interior el
refrigerante se evapora porque absorbe el calor, la
unidad exterior transforma de nuevo el refrigerante en
líquido y despide el aire caliente. Por eso, se puede
decir que el verdadero protagonista es el refrigerante
en sí, ya que produce el aire frío dentro de la casa y
expulsa el calor fuera de la vivienda.

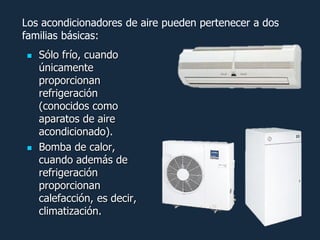

7. Los acondicionadores de aire pueden pertenecer a dos
familias básicas:
 Sólo frío, cuando
únicamente
proporcionan
refrigeración
(conocidos como
aparatos de aire
acondicionado).
 Bomba de calor,
cuando además de
refrigeración
proporcionan
calefacción, es decir,
climatización.

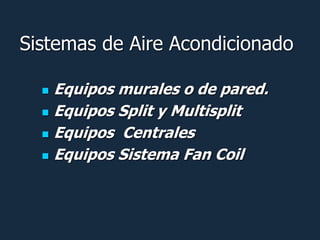

8. Sistemas de Aire Acondicionado
 Equipos murales o de pared.
 Equipos Split y Multisplit
 Equipos Centrales
 Equipos Sistema Fan Coil

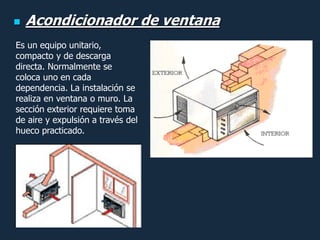

9.  Acondicionador de ventana
Es un equipo unitario,
compacto y de descarga
directa. Normalmente se
coloca uno en cada
dependencia. La instalación se
realiza en ventana o muro. La
sección exterior requiere toma
de aire y expulsión a través del
hueco practicado.

10. Unidades Split
Los equipos splits, también llamados descentralizados
sistema compuesto por una unidad exterior y una o varias
unidades interiores, dependiendo de la opción que se elija.
Existe un equipo para cada necesidad -portátil, de
ventana, de pared o mural, de suelo, de techo, o multisplit

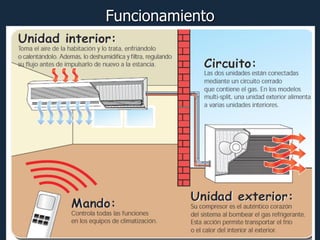

11. Funcionamiento

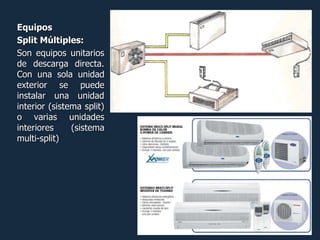

12. Equipos
Split Múltiples:
Son equipos unitarios
de descarga directa.
Con una sola unidad
exterior se puede
instalar una unidad
interior (sistema split)
o varias unidades
interiores (sistema
multi-split)

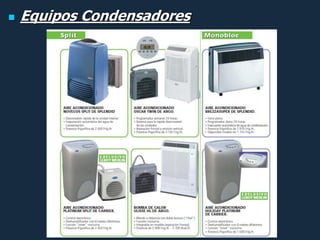

14.  Equipos Condensadores

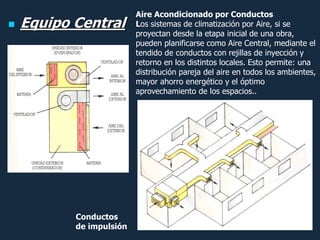

15. Aire Acondicionado por Conductos

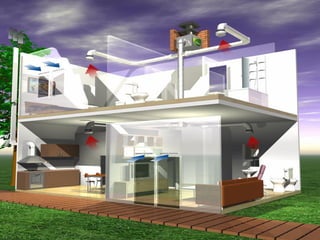

 Equipo Central Los sistemas de climatización por Aire, si se
proyectan desde la etapa inicial de una obra,
pueden planificarse como Aire Central, mediante el
tendido de conductos con rejillas de inyección y
retorno en los distintos locales. Esto permite: una
distribución pareja del aire en todos los ambientes,
mayor ahorro energético y el óptimo
aprovechamiento de los espacios..
Conductos
de impulsión

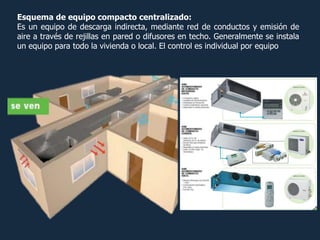

16. Esquema de equipo compacto centralizado:
Es un equipo de descarga indirecta, mediante red de conductos y emisión de
aire a través de rejillas en pared o difusores en techo. Generalmente se instala
un equipo para todo la vivienda o local. El control es individual por equipo

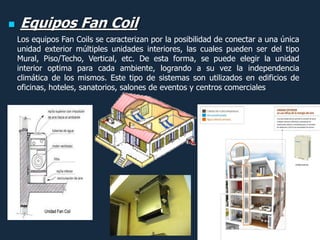

18.  Equipos Fan Coil
Los equipos Fan Coils se caracterizan por la posibilidad de conectar a una única
unidad exterior múltiples unidades interiores, las cuales pueden ser del tipo
Mural, Piso/Techo, Vertical, etc. De esta forma, se puede elegir la unidad
interior optima para cada ambiente, logrando a su vez la independencia
climática de los mismos. Este tipo de sistemas son utilizados en edificios de
oficinas, hoteles, sanatorios, salones de eventos y centros comerciales

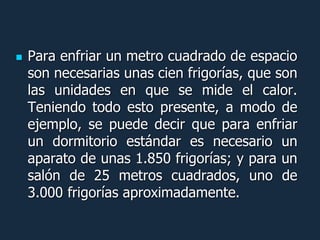

19.  Para enfriar un metro cuadrado de espacio
son necesarias unas cien frigorías, que son
las unidades en que se mide el calor.
Teniendo todo esto presente, a modo de
ejemplo, se puede decir que para enfriar
un dormitorio estándar es necesario un
aparato de unas 1.850 frigorías; y para un
salón de 25 metros cuadrados, uno de
3.000 frigorías aproximadamente.
