El documento describe diferentes tipos de uniones de madera, incluyendo juntas, ensambles y empalmes. Las juntas unen dos o más maderas por sus caras o cantos y pueden ser simples, reforzadas con tornillos o tarugos, o más complejas como juntas en esquina con ingletes o lengüetas. Los ensambles entrelazan piezas de madera con puntos cuadrados sobresalientes para unirlas. Los empalmes prolongan la madera en su sentido longitudinal usando métodos como empalmes a tope con brida, zunch

1. JUNTAS Y UNIONES

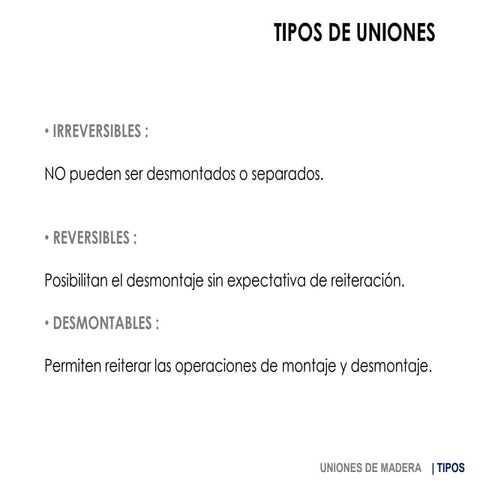

2. • IRREVERSIBLES :
NO pueden ser desmontados o separados.
• REVERSIBLES :
Posibilitan el desmontaje sin expectativa de reiteración.
• DESMONTABLES :
Permiten reiterar las operaciones de montaje y desmontaje.
UNIONES DE MADERA | TIPOS
TIPOS DE
UNIONES

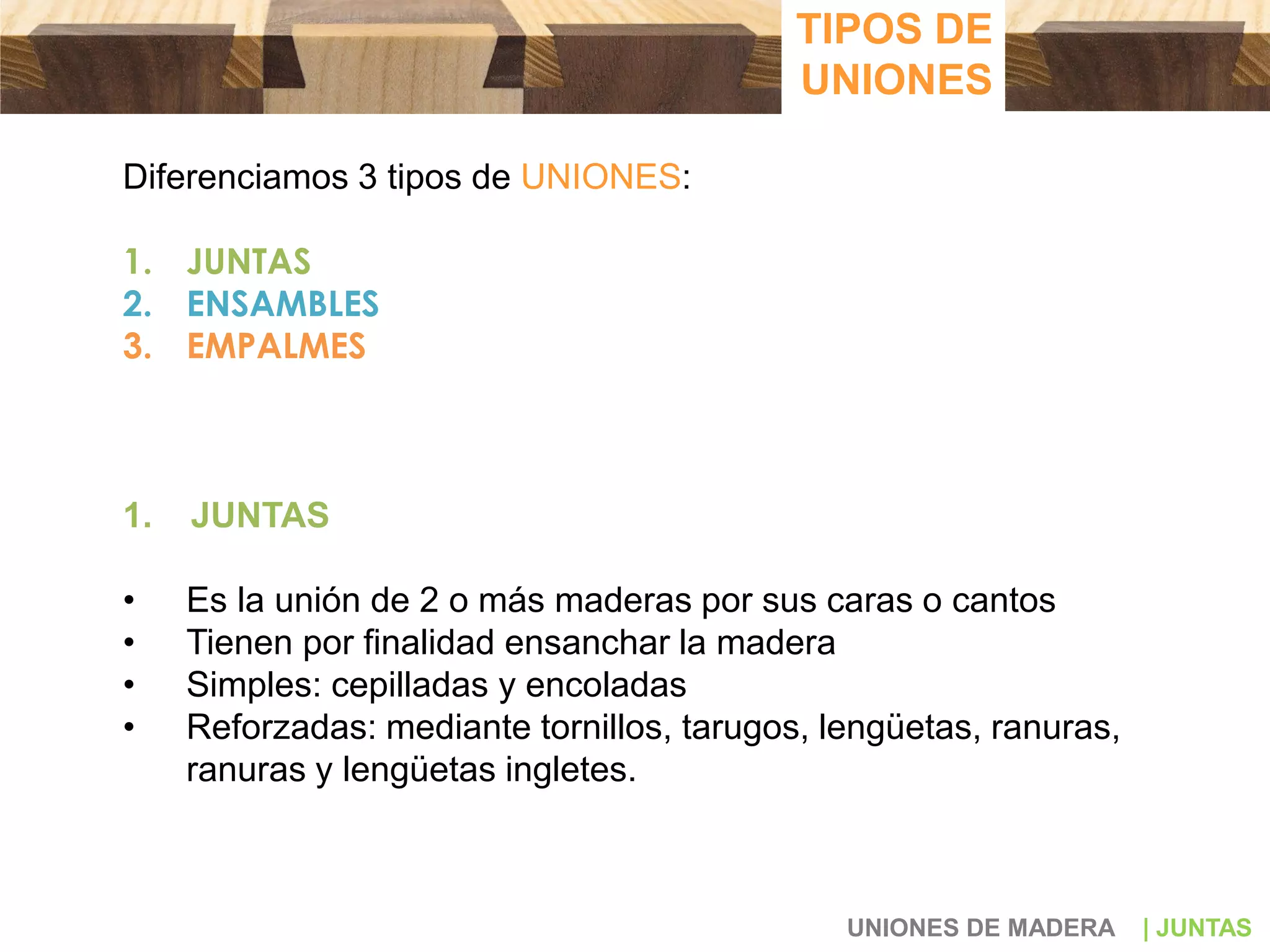

3. Diferenciamos 3 tipos de UNIONES:
1. JUNTAS
2. ENSAMBLES
3. EMPALMES
1. JUNTAS
• Es la unión de 2 o más maderas por sus caras o cantos
• Tienen por finalidad ensanchar la madera
• Simples: cepilladas y encoladas
• Reforzadas: mediante tornillos, tarugos, lengüetas, ranuras,
ranuras y lengüetas ingletes.
UNIONES DE MADERA | JUNTAS
TIPOS DE
UNIONES

4. TIPOS DE
UNIONES
JUNTA SIMPLE :
Unión poco resistente que depende del espesor de las piezas unidas y del adhesivo
utilizado.
JUNTA CON TORNILLO:
UNIONES DE MADERA | JUNTAS

5. TIPOS DE
UNIONES
JUNTA ENTARUGADA : es bastante resistente.
 Utilizar tarugos estriados
La cola debe ir solo en los tarugos y sus perforaciones
 La separación de los tarugos debe ser cada 15 cm.
 El tarugo debe quedar embutido al menos 25mm en el canto del tablero y a no
menos de 50 mm de la esquina.
JUNTA CON ESQUINA CON INGLETES: Resistente debido a que la superficie de
unión es bastante grande
 El uso de los tarugos ayuda al calce
UNIONES DE MADERA | JUNTASCorte a inglete: corte a 45 °

6. UNIONES DE MADERA | JUNTAS
TIPOS DE
UNIONES
JUNTA EN ESQUINA CON INGLETES Y LENGÜETA : Resistente.
 El adhesivo debe aplicarse a la lengüeta
 El refuerzo de lengüetas es muy efectivo
JUNTAS REBAJADAS : Resistente.
 Se realizan rebajes en forma de L en uno de los extremos del tablero
 La profundidad debe ser entre ½ y ¾ del tablero a cortar
 En general se encolan
 Requieren el uso de maquinaria especializada
Lengüeta recta Lengüeta triangular en esquina
Rebaje en L
Junta a inglete
con rebaje

7. Descanso
TIPOS DE
UNIONES
UNIONES DE MADERA | JUNTAS
JUNTA DE RANURA Y LENGÜETA : Combina la unión de ranura en un elemento y
de rebaje en el otro.
JUNTA A COLA DE MILANO : Es la más resistente.
 Forma trapezoidal que asegura la unión
 Requiere de ajuste perfecto
 Permite un aislamiento perfecto de las piezas

8. UNIONES DE MADERA | JUNTAS
TIPOS DE
UNIONES
JUNTAS PLANAS
TIPOS DE INTERSECCIÓN
TIPOS DE ESQUINAS

9. TIPOS DE
UNIONES
UNIONES DE MADERA | JUNTAS

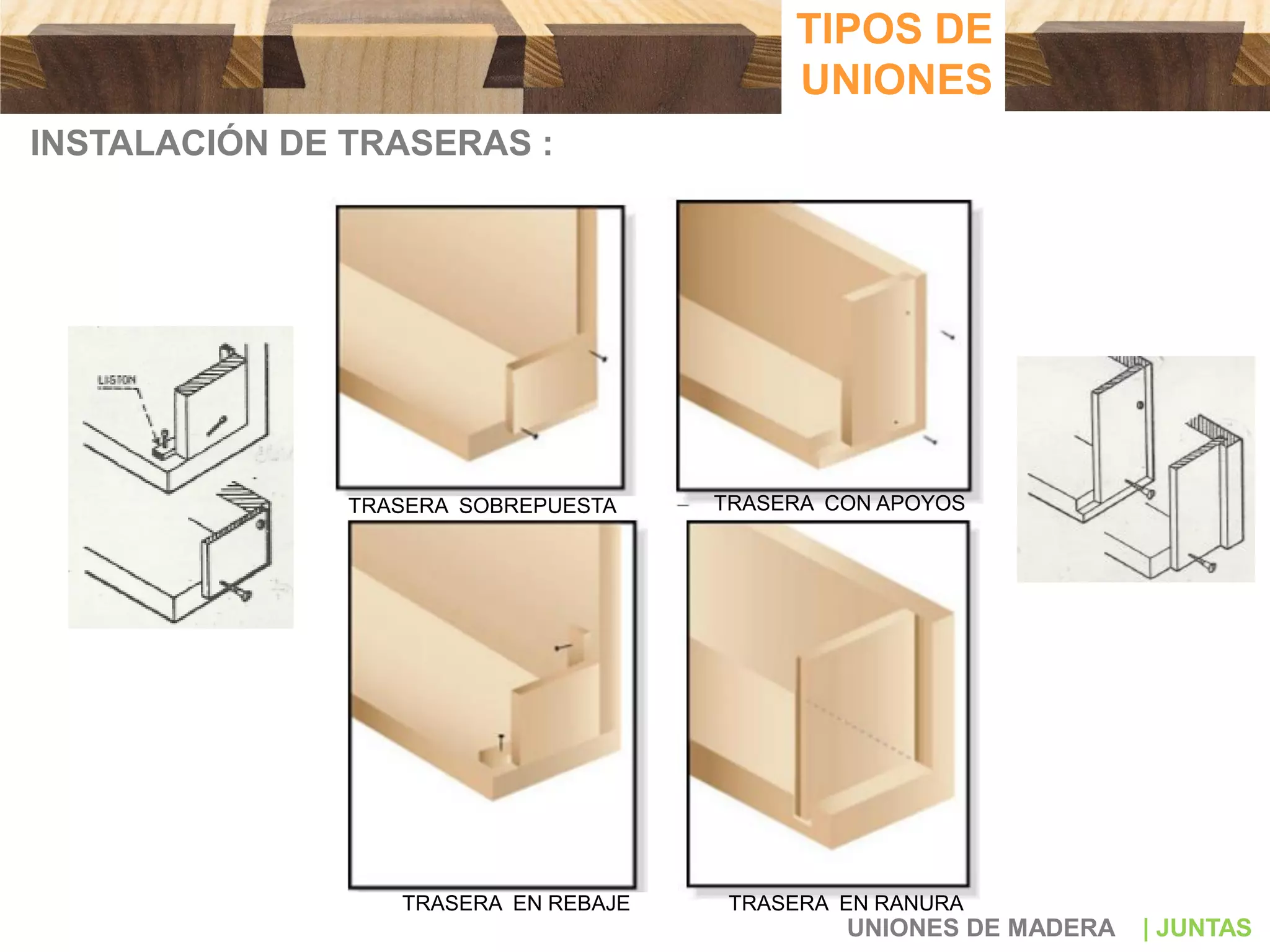

INSTALACIÓN DE TRASERAS :
TRASERA SOBREPUESTA TRASERA CON APOYOS
TRASERA EN REBAJE TRASERA EN RANURA

10. 2. ENSAMBLES
• Recibe el nombre de ensambles o ensambladura cada uno de los
sistemas utilizados para unir entre si los componentes de un conjunto de
carpintería .
• La unión por ensamble es unir dos piezas de madera, cada una con
picos cuadrados sobresalientes diferentes (una al contrario de la otra)
de forma que coincidan entrelazando sus puntas y haciendo una sola
pieza.
• Existen muchas técnicas de ensamblajes, algunas tan perfectas que no
necesitan clavos.
• Requieren de herramientas profesionales.
• Pueden ser - Oblicuos
-Superficiales
TIPOS DE
UNIONES
UNIONES DE MADERA | ENSAMBLES

11. TIPOS DE
UNIONES
UNIONES DE MADERA | ENSAMBLES

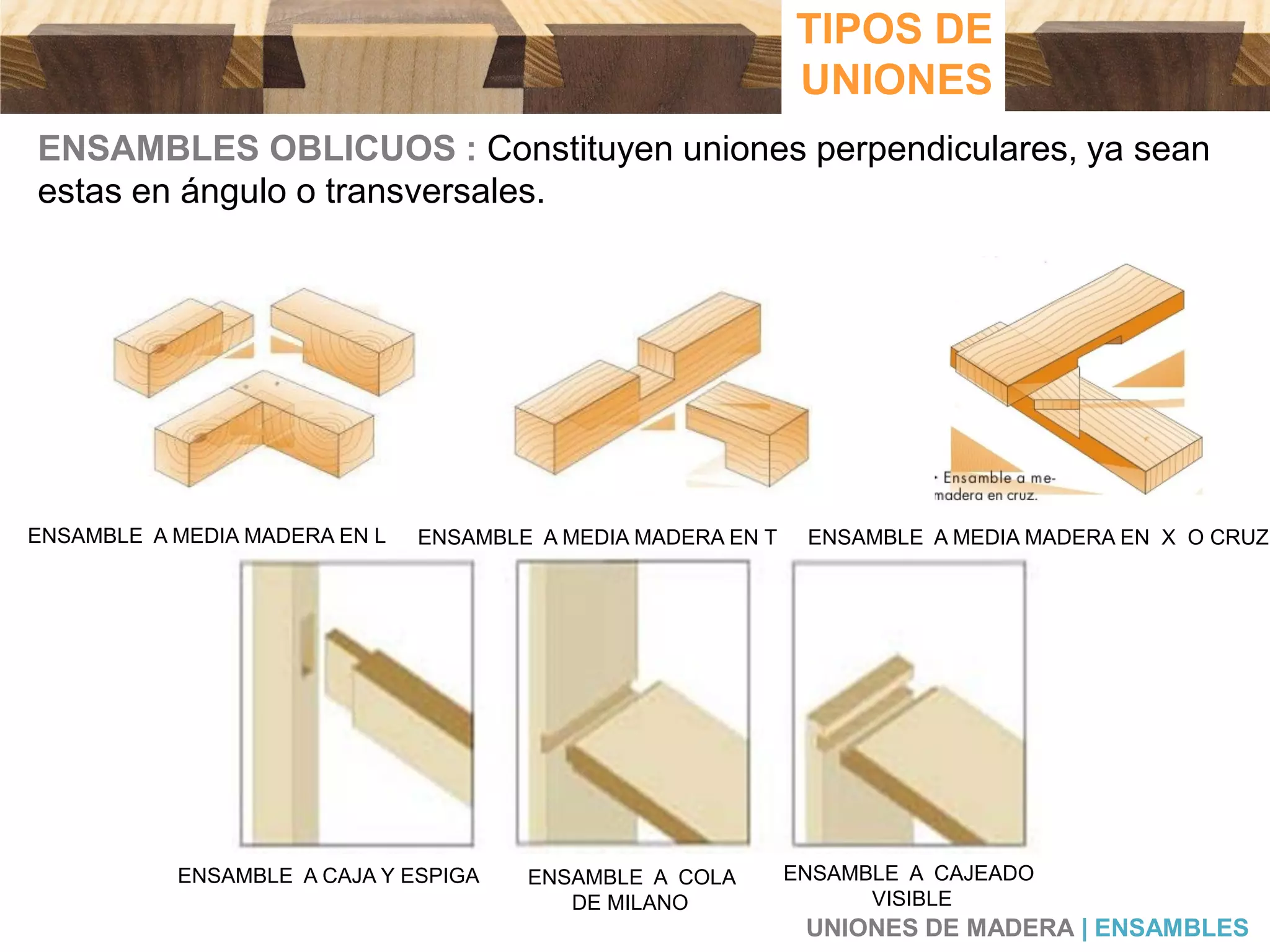

ENSAMBLES OBLICUOS : Constituyen uniones perpendiculares, ya sean
estas en ángulo o transversales.
ENSAMBLE A MEDIA MADERA EN L ENSAMBLE A MEDIA MADERA EN T ENSAMBLE A MEDIA MADERA EN X O CRUZ
ENSAMBLE A CAJA Y ESPIGA ENSAMBLE A COLA
DE MILANO
ENSAMBLE A CAJEADO
VISIBLE

12. UNIONES DE MADERA | ENSAMBLES
TIPOS DE
UNIONES
ENSAMBLES SUPERFICIALES : Son piezas superficiales o generadoras de
superficie.
 Se usan para unir piezas de sección muy esbeltas a partir de maderas macizas.
 Los ensambles más esbeltos ofrecen mayor resistencia a la COMPRESIÓN.
A MEDIA MADERA
CON TESTA EN
SESGO
ESPIGA
SENCILLA
ESPIGA
REDONDA
A MEDIA
MADERA
A PICO DE
FLAUTA
DE HORQUILLA

13. UNIONES DE MADERA | ENSAMBLES
TIPOS DE
UNIONES
DE MEDIA MADERA EN
CUARTELES
DIENTES ALTERNOS PICO DE FLAUTA
COMBINADO
DIENTES EN CRUZ
DE COLA DE
MILANO
DE RAYO DE
JÚPITER CON
CUÑA
DE RAYO DE
JÚPITER
A HORQUILLA
POSTIZA
DE COLA DE MILANO PUESTO

14. TIPOS DE
UNIONES
UNIONES DE MADERA | EMPALMES
3. EMPALMES
• Los ensambles realizados en la madera para prolongarla en su sentido
longitudinal reciben el nombre de empalmes.
• Resuelven la continuidad de las piezas en el sentido longitudinal.
• Estos tipos de unión se realizan con mas frecuencia en la carpintería de
armar, para la construcción de pies derechos o en piezas colocadas
horizontalmente.
• Al seleccionar un empalme, se tendrá en cuenta si los maderos
empalmados trabajaran de cara o canto, vertical u horizontalmente, ya
que su comportamiento será diferente según los esfuerzos que tengan
que soportar, sean de tracción o de compresión.

15. UNIONES DE MADERA | EMPALMES
TIPOS DE
UNIONES
ESFUERZOS

16. EMPALME A TOPE CON BRIDA :
 Se trata de uno de los mejores empalmes a tope.
 Pueden colocarse dos o cuatro bridas, según la resistencia que se desee.
 Las bridas están dobladas en los extremos, en forma de ángulos rectos, y penetran
en unas pequeñas cajas situadas en cada madera que haya que empalmar.
 Estas bridas se sujetan de dos en dos, mediante tornillos roscados. El buen
resultado de este empalme depende en gran parte del grueso del hierro que se haya
empleado en la fabricación de las bridas.
UNIONES DE MADERA | EMPALMES
TIPOS DE
UNIONES

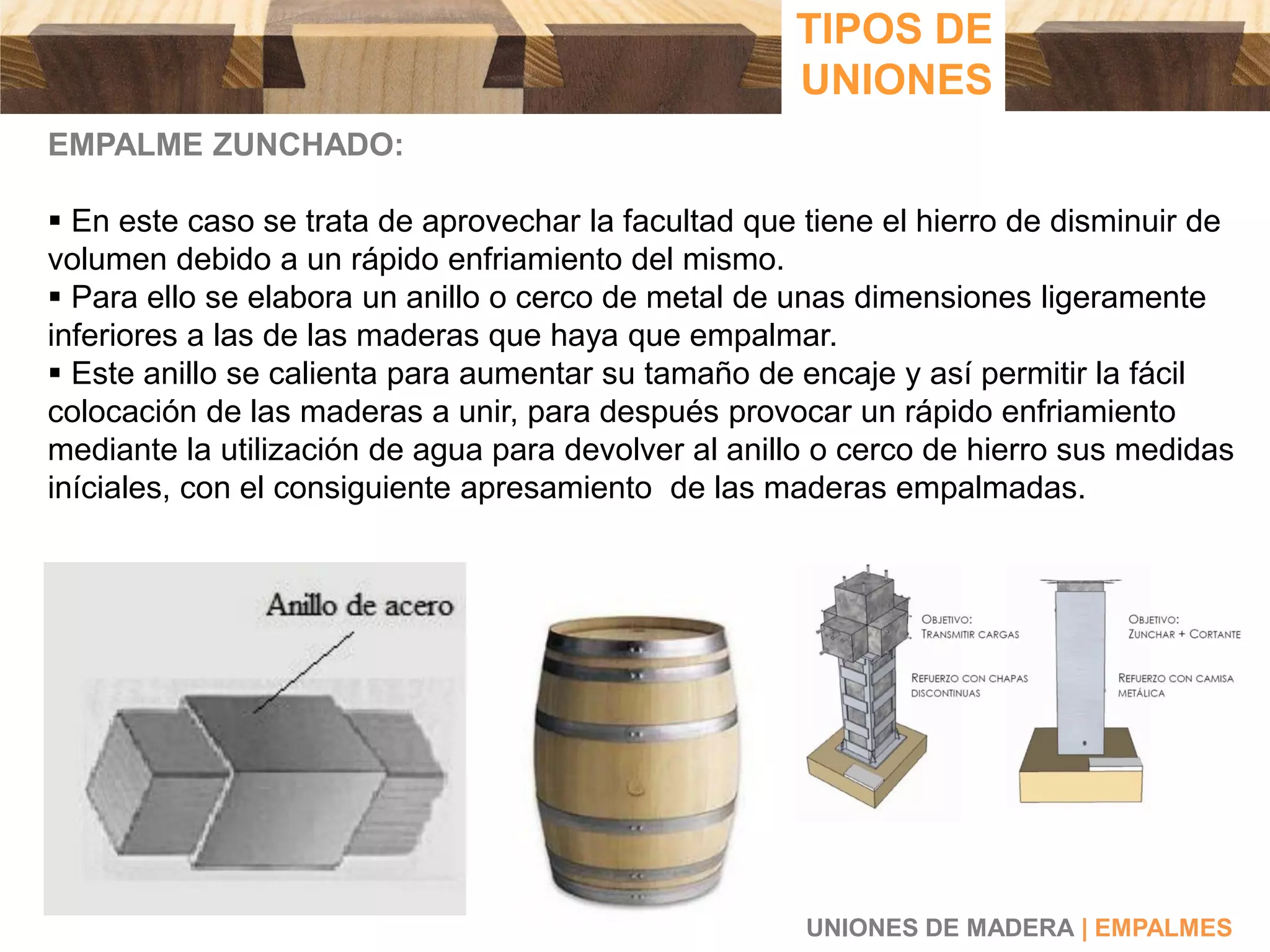

17. EMPALME ZUNCHADO:
 En este caso se trata de aprovechar la facultad que tiene el hierro de disminuir de
volumen debido a un rápido enfriamiento del mismo.
 Para ello se elabora un anillo o cerco de metal de unas dimensiones ligeramente
inferiores a las de las maderas que haya que empalmar.
 Este anillo se calienta para aumentar su tamaño de encaje y así permitir la fácil
colocación de las maderas a unir, para después provocar un rápido enfriamiento
mediante la utilización de agua para devolver al anillo o cerco de hierro sus medidas
iníciales, con el consiguiente apresamiento de las maderas empalmadas.
UNIONES DE MADERA | EMPALMES
TIPOS DE
UNIONES

18. EMPALME A MEDIA MADERA :
 En los empalmes a tope existe en algunos casos la posibilidad de deslizamiento de
las dos superficies empalmadas.
 Este efecto debilitador queda subsanado por la aplicación del encaje a media
madera, el cual consiste en rebajar la mitad de cada pieza que haya que empalmar,
sobreponiéndose las dos partes para luego fijarlas por medio de dos tornillos o
pernos.
 Esta unión actúa bien frente a los esfuerzos de compresión, siendo poco efectivo
ante los trabajos de flexión, sobre todo cuando los cortes a media madera son cortos.
UNIONES DE MADERA | EMPALMES
TIPOS DE
UNIONES

19. EMPALME A MEDIA MADERA CON TESTA EN SESGO :
 Es un empalme que perfecciona al anterior.
 Se alarga a la media madera para que permita alojar a dos o más tornillos o pernos.
 Las testas de las dos maderas se cortaran a bisel, con los que la unión se vuelve
eficaz frente a una flexión lateral.
UNIONES DE MADERA | EMPALMES
TIPOS DE
UNIONES
