Este documento describe las principales partes de una subestación eléctrica, incluyendo transformadores, interruptores de potencia, cuchillas fusibles, cuchillas desconectadoras y de pruebas, transformadores de instrumento, condensadores, tableros dúplex de control y apartarrayos. Cada uno de estos componentes cumple una función específica como transferir energía, interrumpir y restablecer circuitos, proteger contra sobretensiones, desconectar circuitos, medir parámetros eléctricos y controlar el sistema. En conjunto, estas partes permit

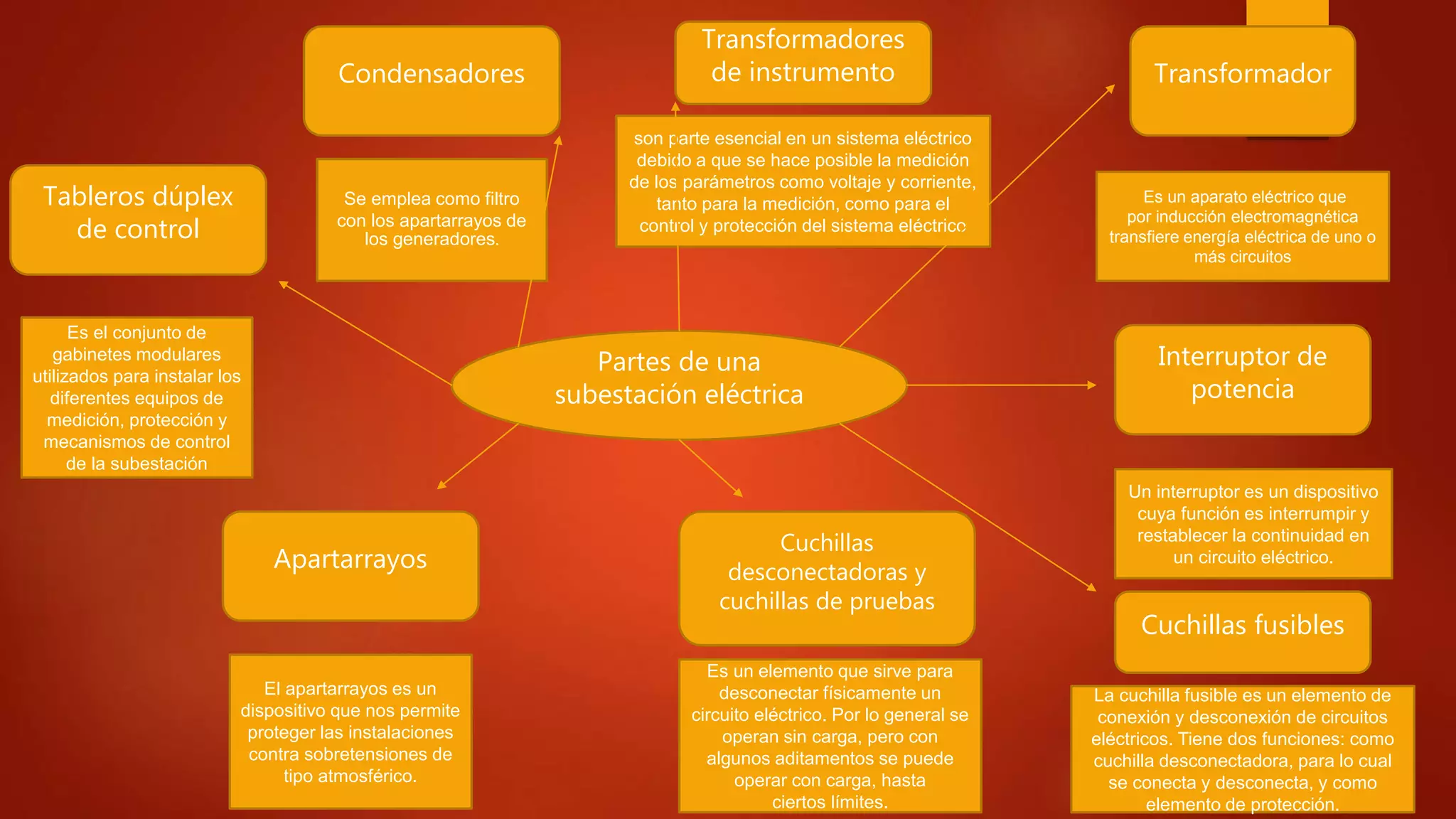

1. Partes de una
subestación eléctrica
Transformador
Interruptor de
potencia
Cuchillas fusibles
Cuchillas
desconectadoras y
cuchillas de pruebas
Transformadores
de instrumentoCondensadores
Tableros dúplex
de control
Apartarrayos
Es un aparato eléctrico que
por inducción electromagnética
transfiere energía eléctrica de uno o
más circuitos
Un interruptor es un dispositivo
cuya función es interrumpir y
restablecer la continuidad en
un circuito eléctrico.
La cuchilla fusible es un elemento de
conexión y desconexión de circuitos
eléctricos. Tiene dos funciones: como
cuchilla desconectadora, para lo cual
se conecta y desconecta, y como
elemento de protección.
El apartarrayos es un
dispositivo que nos permite
proteger las instalaciones
contra sobretensiones de
tipo atmosférico.
Es un elemento que sirve para
desconectar físicamente un
circuito eléctrico. Por lo general se
operan sin carga, pero con
algunos aditamentos se puede
operar con carga, hasta
ciertos límites.
Se emplea como filtro
con los apartarrayos de
los generadores.
Es el conjunto de
gabinetes modulares
utilizados para instalar los
diferentes equipos de
medición, protección y
mecanismos de control
de la subestación
son parte esencial en un sistema eléctrico
debido a que se hace posible la medición
de los parámetros como voltaje y corriente,
tanto para la medición, como para el
control y protección del sistema eléctrico
