ALGEBRA BOLEANA

1
Automatización Industrial
UPCO ICAI Departamento de Electrónica y Automática 1Prof. José A. Rodríguez Mondéjar
Algebra de Boole/Automatismos cableados
Álgebra de Boole
Automatismos cableados
Introducción
• Se ha modelado la realidad como 0’s y 1’s
• La salida es una función de las entradas
• ¿Cómo se forma la función?
– Álgebra de Boole
• ¿Cómo se simplifica?
– Álgebra de Boole
• ¿Cómo se implanta?
– Depende de la tecnología elegida

2

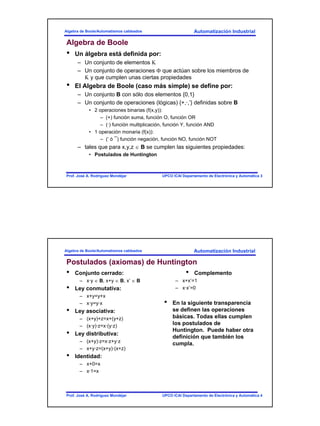

Algebra de Boole
• Un álgebra está definida por:
– Un conjunto de elementos Κ
– Un conjunto de operaciones Φ que actúan sobre los miembros de
Κ y que cumplen unas ciertas propiedades
• El Algebra de Boole (caso más simple) se define por:
– Un conjunto B con sólo dos elementos {0,1}
– Un conjunto de operaciones (lógicas) {+,·,’} definidas sobre B
• 2 operaciones binarias (f(x,y)):
– (+) función suma, función O, función OR
– (·) función multiplicación, función Y, función AND
• 1 operación monaria (f(x)):
– (‘ ó ¯) función negación, función NO, función NOT
– tales que para x,y,z ∈ B se cumplen las siguientes propiedades:
• Postulados de Huntington
Postulados (axiomas) de Huntington
• Conjunto cerrado:
– x·y ∈ B, x+y ∈ B, x’ ∈ B
• Ley conmutativa:
– x+y=y+x
– x·y=y·x
• Ley asociativa:
– (x+y)+z=x+(y+z)
– (x·y)·z=x·(y·z)
• Ley distributiva:
– (x+y)·z=x·z+y·z
– x+y·z=(x+y)·(x+z)
• Identidad:
– x+0=x
– x·1=x
• Complemento
– x+x’=1
– x·x’=0
• En la siguiente transparencia
se definen las operaciones
básicas. Todas ellas cumplen
los postulados de
Huntington. Puede haber otra
definición que también los
cumpla.

3
Definición operaciones básicas/tablas de verdad
• Función suma lógica, O o OR
– Para activar la salida, a o b
tienen que estar activas
• Función producto lógico, Y o
AND
– Para activar la salida, a y b
tienen que estar activas
• Función complemento, NO o
NOT
a b a+b
0 0 0
10 1
1 0 1
11 1
a b a·b
0 0 0
10 0
1 0 0
11 1
a a’
0 1
01
a
b
c = a·b
a
b
c = a+b
b = a’a
¡¡ 1 + 1 = 1 !!
Variables, expresiones lógicas, tablas de verdad
• Variable lógica (booleana)
– Variable perteneciente a B
– Por tanto, sólo puede tener dos
valores: 0 y 1
• Expresión (función) lógica
(booleana)
– Combinación de variables lógicas
pertenecientes a B y de operaciones
lógicas (+ paréntesis):
• f = xy+xy’z+x’yz (· implícito)
• Tabla de verdad equivalente a la
anterior.
• Formas estándar de representación:
– Producto de sumas
– Suma de productos
• Tabla de verdad (con todas las
posibilidades) y expresión lógica
son equivalentes entre sí.
1
1
0
0
1
1
0
0
0
0
0
0
1
1
1
1
1
0
1
0
1
0
1
0
1
1
1
0
1
0
0
0
x zy f
A una misma tabla de la verdad
le corresponden varias expresiones
lógicas

4

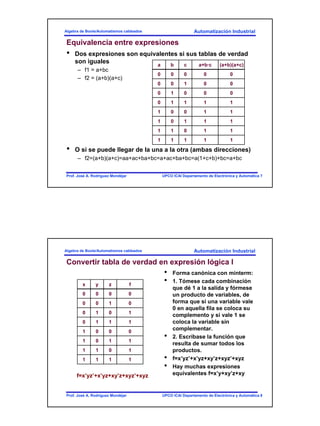

Equivalencia entre expresiones
• Dos expresiones son equivalentes si sus tablas de verdad
son iguales
– f1 = a+bc
– f2 = (a+b)(a+c)
• O si se puede llegar de la una a la otra (ambas direcciones)
– f2=(a+b)(a+c)=aa+ac+ba+bc=a+ac+ba+bc=a(1+c+b)+bc=a+bc
1
1
0
0
1
1
0
0
0
0
0
0
1
1
1
1
1
0
1
0
1
0
1
0
1
1
1
1
1
0
0
0
1
1
1
1
1
0
0
0
a cb a+b·c (a+b)(a+c)
Convertir tabla de verdad en expresión lógica I
• Forma canónica con minterm:
• 1. Tómese cada combinación
que dé 1 a la salida y fórmese
un producto de variables, de
forma que si una variable vale
0 en aquella fila se coloca su
complemento y si vale 1 se
coloca la variable sin
complementar.
• 2. Escríbase la función que
resulta de sumar todos los
productos.
• f=x’yz’+x’yz+xy’z+xyz’+xyz
• Hay muchas expresiones
equivalentes f=x’y+xy’z+xy
1
1
0
0
1
1
0
0
0
0
0
0
1
1
1
1
1
0
1
0
1
0
1
0
1
1
1
0
1
1
0
0
x zy f
f=x’yz’+x’yz+xy’z+xyz’+xyz

5
Convertir tabla de verdad en expresión lógica II
• 1. Tómese cada combinación
que dé 0 a la salida y fórmese
un producto de variables, de
forma que si una variable vale
0 en aquella fila se coloca su
complemento y si vale 1 se
coloca la variable sin
complementar.
• 2. Escríbase la función que
resulta de sumar todos los
productos, negando el valor
de la función.
• f’=x’y’z’+x’y’z+xy’z’
• Simplificada: f=(x’y’+xy’z’)’
1
1
0
0
1
1
0
0
0
0
0
0
1
1
1
1
1
0
1
0
1
0
1
0
1
1
1
0
1
1
0
0
x zy f
f=(x’y’z’+x’y’z+xy’z’)’
Más puertas
• AND de tres o más entradas
• OR de tres o más entradas
• NOR
• NAND
• OR exclusiva - XOR
(diferentes)
• XNOR (coincidentes)
f=abc
a
c
b
a
b
c
d
f=a+b+c+d
a
b
c = (a+b)’
a
b
c = (a·b)’
c=a’+b’
a
b
c = a ⊕ b
c = a’b + ab’
a
b
c = (a ⊕ b)’
c = ab + a’b’

6

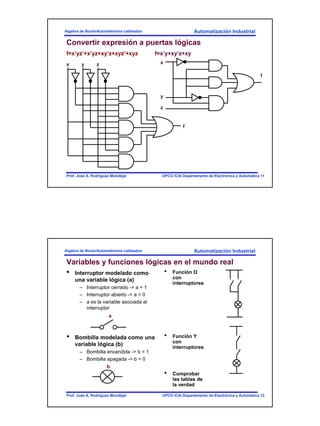

Convertir expresión a puertas lógicas
f=x’yz’+x’yz+xy’z+xyz’+xyz
x y z
f
f=x’y+xy’z+xy
x
y
z
f
Variables y funciones lógicas en el mundo real
• Interruptor modelado como
una variable lógica (a)
– Interruptor cerrado -> a = 1
– Interruptor abierto -> a = 0
– a es la variable asociada al
interruptor
• Bombilla modelada como una
variable lógica (b)
– Bombilla encendida -> b = 1
– Bombilla apagada -> b = 0
a
b
• Función O
con
interruptores
• Función Y
con
interruptores
• Comprobar
las tablas de
la verdad

7
Función complemento
• Se puede realizar la función
complemento de forma
mecánica: se dispone de la
variable complementada y sin
complementar
mecánicamente( contacto
abierto, contacto cerrado).
• En muchos casos resulta
difícil con interruptores y sin
provocar cortocircuitos
realizar la función
complemento: manejar f1 y
f1’ en el mismo circuito,
donde f1’ se ha construido a
partir de f1. En estos casos
se necesitan relés (caso de
circuito eléctrico).
ab
f1=ab’
b
f2=b
Físicamente es el mismo
pulsador: 2 contactos (NO y NC)
Lógica positiva/Lógica negativa
• Si una variable lógica está a 1 significa que la acción o
estado asociado a dicha variable se está cumpliendo. Si es
0 indica que no se cumple.
– En electrónica 1 significa tensión positiva ( típico 5V) y 0 significa
tensión cero o tensión negativa.
– Interruptor abierto igual a 0.
– Interruptor cerrado igual a 1.
• Lo anterior es una convención. Se puede cambiar 0 por 1.
– Lógica negativa: 1 - 0 voltios, 0 - 5 voltios.
– 1 - Interruptor abierto 0 - Interruptor cerrado. Típico para detectar
fallos de alimentación.
Unidad de
control Bombilla alarma
Alimentación
Planta

8
Simplificación
• Problema: Juan quiere
instalar 2 interruptores en su
habitación (a y b) para
encender una bombilla (f) de
tal forma que sólo se
encienda cuando:
– a y b están simultáneamente
cerrados.
– a está cerrado
• Juan que es un lanzado hace
la instalación
• Juan está muy contento
porque la instalación
funciona perfectamente hasta
que llega su amigo Antonio y
le pregunta para qué sirve el
interruptor b
a
b
a a
a b f
0 0 0
10 0
1 0 1
11 1
f = ab + a = a(b+1) = a·1 = a
Propiedades útiles del Algebra de Boole
• Idempotencia
– a+a=a
– a·a=a
• Maximalidad del 1
– a+1=1
• Minimalidad del 0
– a+0=a
• Involución
– a’’=a
• Leyes de Morgan
– (a+b)’=a’b’
– (ab)’=a’+b’
– (a+b+c+...)’=a’b’c’...
– (abc...)’=a’+b’+c’+...
• Absorción
– a+ab=a
– a(a+b)=a
• Todas estas propiedades se
comprueban mediante la
aplicación de las propiedades
del Algebra de Boole
(postulados de Hungtinton) o
recurriendo a las tablas de la
verdad (en todos los casos
posibles se cumple la
igualdad).
• Permiten simplificar
fácilmente.

9

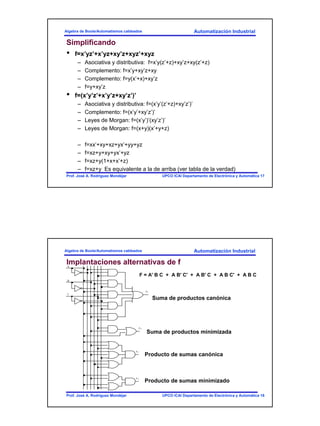

Simplificando
• f=x’yz’+x’yz+xy’z+xyz’+xyz
– Asociativa y distributiva: f=x’y(z’+z)+xy’z+xy(z’+z)
– Complemento: f=x’y+xy’z+xy
– Complemento: f=y(x’+x)+xy’z
– f=y+xy’z
• f=(x’y’z’+x’y’z+xy’z’)’
– Asociativa y distributiva: f=(x’y’(z’+z)+xy’z’)’
– Complemento: f=(x’y’+xy’z’)’
– Leyes de Morgan: f=(x’y’)’(xy’z’)’
– Leyes de Morgan: f=(x+y)(x’+y+z)
– f=xx’+xy+xz+yx’+yy+yz
– f=xz+y+xy+yx’+yz
– f=xz+y(1+x+x’+z)
– f=xz+y Es equivalente a la de arriba (ver tabla de la verdad)
Implantaciones alternativas de f
Suma de productos canónica
Suma de productos minimizada
Producto de sumas canónica
Producto de sumas minimizado
A
B
F2
F3
F4
F1
C
F = A' B C + A B' C' + A B' C + A B C' + A B C

10
Simplificación mediante el método de Karnaugh
• Hay muchos métodos para simplificar (aplicando
directamente los postulados del Algebra)
• Programas de simplificación automática
• El método de Karnaugh es un método gráfico muy útil para
funciones de 2 a 4 variables lógicas.
– Se basa en buscar términos adyacentes en la tabla de la verdad.
– Los términos adyacentes son aquellos que tienen las mismas
variables con el mismo estado de complemento, excepto una.
• xyz’ y xyz son adyacentes
– Los términos adyacentes se pueden simplificar fácilmente
• xyz’+xyz = xy(z’+z) = xy
– Para buscar fácilmente los términos adyacentes se dispone la tabla
de la verdad de tal forma que los valores de las variables de
entrada vecinos resulten adyacentes. Esta tabla recibe el nombre
de tabla o mapa de Karnaugh.
Ejemplos de simplificación por Karnaugh I
b
a
0 1
0 1
0 1
0
1
f = b
1 1
1 1
0 0
0 1
00 01 11 10
0
1
yz
x
f = y + xz
• Construir el mapa de Karnaugh.
• Colocar los ceros y unos de la tabla
de verdad sobre el mapa de
Karnaugh.
• Formar grupos (paralelogramos)
con las casillas que tienen 1, de tal
forma que contengan el máximo
número de elementos y éste sea
potencia de 2.
• Casillas de un grupo pueden formar
parte de otro.
• Cada grupo representa un producto.
Éste está formado por las variables
que no cambian de valor en dicho
grupo. Si está a 1 la variable se
escribe tal cual, y si está a 0, se
complementa.
adyacente

11
Ejemplos de simplificación por Karnaugh II
AB
00 01 11 10
1 0 0 1
0 1 0 0
1 1 1 1
1 1 1 1
00
01
11
10
CD
f = c + d’b’ + a’bd
AB
00 01 11 10
0 0 1 0
0 0 1 0
1 1 0 1
0 0 1 0
00
01
11
10
CD
f =abc’+abd’+cda’+cdb’
f = a’b’cd + a’bcd+ab’cd+
+abc’d’+abc’d+abcd’
Adyacentes
Ejemplos de simplificación por Karnaugh III
AB
00 01 11 10
1 0 1 1
0 1 1 1
X X X X
1 1 X X
00
01
11
10
CD
f = a + c + b’d’ + bd
• Don’t care: combinación de
entradas que nunca se dan.
• Pueden ser utilizadas para
simplificar las funciones
lógicas: se toma su valor como
1 o como 0, en función de lo
que más interese.

12

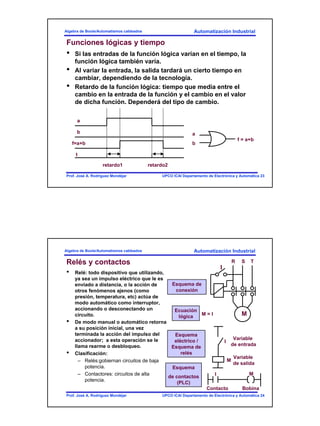

Funciones lógicas y tiempo
• Si las entradas de la función lógica varían en el tiempo, la
función lógica también varía.
• Al variar la entrada, la salida tardará un cierto tiempo en
cambiar, dependiendo de la tecnología.
• Retardo de la función lógica: tiempo que media entre el
cambio en la entrada de la función y el cambio en el valor
de dicha función. Dependerá del tipo de cambio.
a
b
f=a+b
t
retardo1 retardo2
a
b
f = a+b
Relés y contactos
• Relé: todo dispositivo que utilizando,
ya sea un impulso eléctrico que le es
enviado a distancia, o la acción de
otros fenómenos ajenos (como
presión, temperatura, etc) actúa de
modo automático como interruptor,
accionando o desconectando un
circuito.
• De modo manual o automático retorna
a su posición inicial, una vez
terminada la acción del impulso del
accionador; a esta operación se le
llama rearme o desbloqueo.
• Clasificación:
– Relés:gobiernan circuitos de baja
potencia.
– Contactores: circuitos de alta
potencia.
I
M
R S T
M = I
Variable
de entrada
I
M
Variable
de salida
Esquema de
conexión
Esquema
de contactos
(PLC)
Esquema
eléctrico /
Esquema de
relés
Ecuación
lógica
I M
Contacto Bobina

13

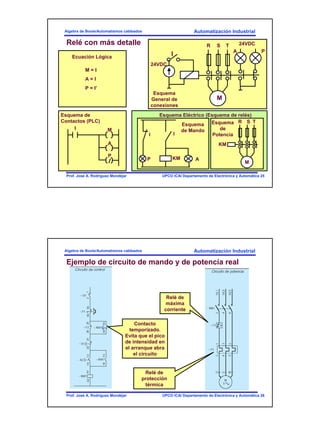

Relé con más detalle
M = I
A = I
P = I’
I M
A
P
I
M
R S T
24VDC
24VDC
PA
Esquema
General de
conexiones
I
KM
I
AP
Esquema
de Mando
M
R S TEsquema
de
Potencia
Esquema Eléctrico (Esquema de relés)
KM
Esquema de
Contactos (PLC)
Ecuación Lógica
Ejemplo de circuito de mando y de potencia real
Relé de
máxima
corriente
Contacto
temporizado.
Evita que el pico
de intensidad en
el arranque abra
el circuito
Relé de
protección
térmica

14
Tipos de relés y estructura
• Clasificación según
tecnología:
– Electromagnéticos
– Neumáticos
– Térmicos
– Electrónicos
• Clasificación según misión:
– Instantáneos
– Temporizados
• En automatismos industriales
tienen dos funciones:
– Separación galvánica.
– Elemento de memoria (se
contará más adelante)
• Partes de un relé (contactor)
– Contactos principales
• Cierre o apertura del circuito
principal.
– Contactos auxiliares
• Gobierno del contactor y su
señalización.
– Circuito electromagnético
– Sistema de soplado
• Apaga el arco al abrir el
circuito. Aunque se separen los
contactos, la corriente sigue
pasando a través del aire
ionizado, cuando la carga es
inductiva. Esto aumenta la
resistencia y por tanto el calor
originado, que puede dañar los
contactos.
– Soporte o estructura del
aparato.
Circuito electromagnético de un relé
• Puede trabajar en continua o
en alterna.
• Estructura:
– Núcleo
• Chapa magnética aislada
– Armadura
• Chapa magnética aislada
– Bobina
• En alterna se coloca una
espira de sombra para evitar la
vibración por los pasos por 0
de la corriente alterna.
• Los contactos pueden estar
normalmente abiertos o
normalmente cerrados.
Permite realizar la operación
complemento fácilmente.
NUCLEO
BOBINA
ARMADURA
Contactos
moviles
Contactos
fijos

15

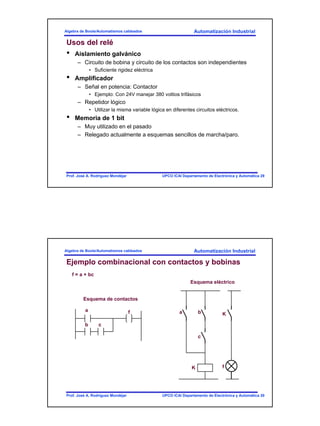

Usos del relé
• Aislamiento galvánico
– Circuito de bobina y circuito de los contactos son independientes
• Suficiente rigidez eléctrica
• Amplificador
– Señal en potencia: Contactor
• Ejemplo: Con 24V manejar 380 voltios trifásicos
– Repetidor lógico
• Utilizar la misma variable lógica en diferentes circuitos eléctricos.
• Memoria de 1 bit
– Muy utilizado en el pasado
– Relegado actualmente a esquemas sencillos de marcha/paro.
Ejemplo combinacional con contactos y bobinas
f = a + bc
a
b c
f
Esquema de contactos
a b
c
K
Esquema eléctrico
K
f

16

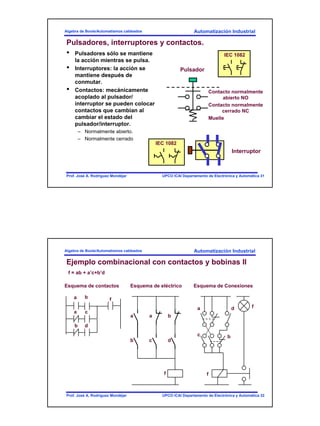

Pulsadores, interruptores y contactos.
• Pulsadores sólo se mantiene
la acción mientras se pulsa.
• Interruptores: la acción se
mantiene después de
conmutar.
• Contactos: mecánicamente
acoplado al pulsador/
interruptor se pueden colocar
contactos que cambian al
cambiar el estado del
pulsador/interruptor.
– Normalmente abierto.
– Normalmente cerrado
Muelle
Pulsador
Contacto normalmente
abierto NO
Contacto normalmente
cerrado NC
Interruptor
IEC 1082
IEC 1082
Ejemplo combinacional con contactos y bobinas II
f = ab + a’c+b’d
Esquema de contactos Esquema de eléctrico Esquema de Conexiones
a
a c
fb
b d
a b
d
f
b c
a
f
fa d
c b

17
Variables negadas con interruptores
• Una variable asociada a un interruptor no puede ser 0 y 1
simultáneamente, si no es un doble interruptor con un
contacto normalmente abierto y otro normalmente cerrado
f=yx+y’z
a
a’
y y
x z
f
Esquema
eléctrico
y
y
x
z
f
Esquema de contactos
a
a’
a
a
a’
Conmutador
Funciones lógicas y la práctica
• Una función lógica de más de 4 variables es común en la práctica
– Ir por la tabla de la verdad y obtener la función lógica es inviable.
• Imposible de aplicar Karnaugh.
• Hay programas para simplificar (orientados al diseño digital).
• Solución práctica
– Obtener directamente desde la especificación del problema una función
lógica representativa que, por supuesto, no será la óptima
– Refleja directamente el funcionamiento del sistema
• A veces, aplicando Karnaugh aparecen expresiones que son difíciles de
interpretar desde el punto vista del sistema a controlar
• Problema de escribir la función lógica directamente
– ¿Habré contemplado todos los casos?
• Ejemplo: Poner en marcha un motor cuando no se debe
– Muy grave si hay un obrero manipulándolo
– Con la tabla no había problemas porque se contemplaban todos los
posibles valores de las entradas
• Solución:
– Intentar prevenir que la función tome valor 1 en casos indeseados.
– ¿Cómo? Analizando y separando las condiciones de parada

18

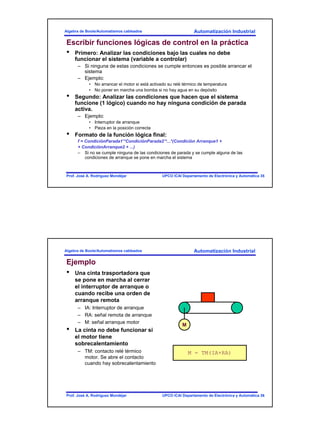

Escribir funciones lógicas de control en la práctica
• Primero: Analizar las condiciones bajo las cuales no debe
funcionar el sistema (variable a controlar)
– Si ninguna de estas condiciones se cumple entonces es posible arrancar el
sistema
– Ejemplo:
• No arrancar el motor si está activado su relé térmico de temperatura
• No poner en marcha una bomba si no hay agua en su depósito
• Segundo: Analizar las condiciones que hacen que el sistema
funcione (1 lógico) cuando no hay ninguna condición de parada
activa.
– Ejemplo:
• Interruptor de arranque
• Pieza en la posición correcta
• Formato de la función lógica final:
f = CondiciónParada1’*CondiciónParada2’*...*(Condición Arranque1 +
+ CondiciónArranque2 + ...)
– Si no se cumple ninguna de las condiciones de parada y se cumple alguna de las
condiciones de arranque se pone en marcha el sistema
Ejemplo
• Una cinta trasportadora que
se pone en marcha al cerrar
el interruptor de arranque o
cuando recibe una orden de
arranque remota
– IA: Interruptor de arranque
– RA: señal remota de arranque
– M: señal arranque motor
• La cinta no debe funcionar si
el motor tiene
sobrecalentamiento
– TM: contacto relé térmico
motor. Se abre el contacto
cuando hay sobrecalentamiento
M
M = TM(IA+RA)

19

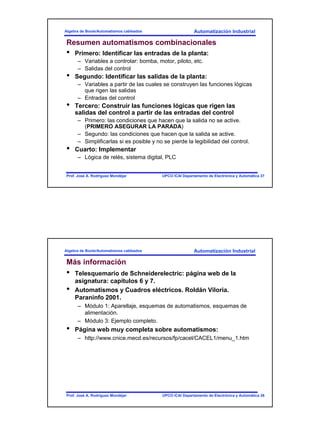

Resumen automatismos combinacionales
• Primero: Identificar las entradas de la planta:
– Variables a controlar: bomba, motor, piloto, etc.
– Salidas del control
• Segundo: Identificar las salidas de la planta:
– Variables a partir de las cuales se construyen las funciones lógicas
que rigen las salidas
– Entradas del control
• Tercero: Construir las funciones lógicas que rigen las
salidas del control a partir de las entradas del control
– Primero: las condiciones que hacen que la salida no se active.
(PRIMERO ASEGURAR LA PARADA)
– Segundo: las condiciones que hacen que la salida se active.
– Simplificarlas si es posible y no se pierde la legibilidad del control.
• Cuarto: Implementar
– Lógica de relés, sistema digital, PLC
Más información
• Telesquemario de Schneiderelectric: página web de la
asignatura: capítulos 6 y 7.
• Automatismos y Cuadros eléctricos. Roldán Viloria.
Paraninfo 2001.
– Módulo 1: Aparellaje, esquemas de automatismos, esquemas de
alimentación.
– Módulo 3: Ejemplo completo.
• Página web muy completa sobre automatismos:
– http://www.cnice.mecd.es/recursos/fp/cacel/CACEL1/menu_1.htm

ALGEBRA BOLEANA

Más contenido relacionado

La actualidad más candente

Similar a ALGEBRA BOLEANA

Más de ambarcaro

Último

ALGEBRA BOLEANA
