1. Interpretación de Planos

2. ¿Qué es una línea?
 Entidad fundamental y
quizás la mas importante
en un dibujo técnico.
 Una línea es una
sucesión continua de
puntos.
 Tiene dos sentidos y una
dirección.

3. Tipos de Líneas
 Línea Oculta
 Línea Central o de
Centro
 Línea de Simetría
 Líneas de
Dimensión
 Guías
 Línea de Ruptura
 Línea de Corte Plano
 Línea Visible
 Línea de Sección
 Línea Virtual
(Fantasma)

4. Línea Oculta
 Se usa para mostrar superficies bordes o
esquinas de un objeto que están ocultas a la
vista

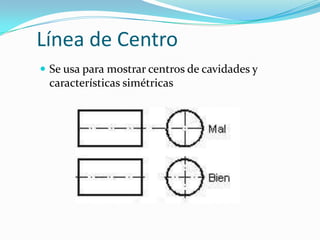

5. Línea de Centro
 Se usa para mostrar centros de cavidades y
características simétricas

6. Línea de Simetría
 Se utiliza cuando se dibujan vistas parciales
de piezas simétricas.

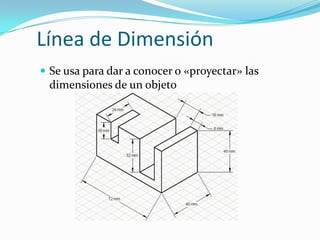

7. Línea de Dimensión
 Se usa para dar a conocer o «proyectar» las
dimensiones de un objeto

8. Guías
 Indican la parte de un dibujo a la que hace
referencia una nota. La punta de la flecha
toca las líneas de un objeto y el punto indica
una superficie.

9. Línea de Ruptura
 Se usa cuando se desea acortar la vista de
una pieza larga

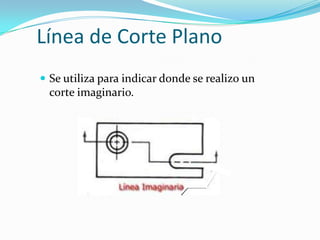

10. Línea de Corte Plano
 Se utiliza para indicar donde se realizo un
corte imaginario.

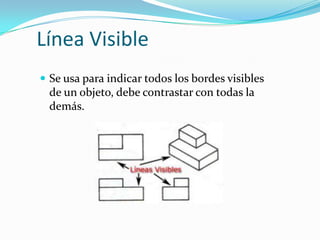

11. Línea Visible
 Se usa para indicar todos los bordes visibles
de un objeto, debe contrastar con todas la
demás.

12. Líneas de Sección
 Se utilizan para indicar la superficie en la
vista de un tramo.

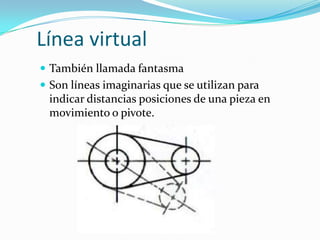

13. Línea virtual
 También llamada fantasma
 Son líneas imaginarias que se utilizan para
indicar distancias posiciones de una pieza en
movimiento o pivote.

14. Interpretación de Planos

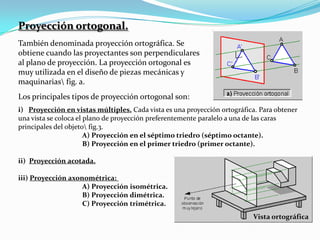

15. Proyección ortogonal.
También denominada proyección ortográfica. Se
obtiene cuando las proyectantes son perpendiculares
al plano de proyección. La proyección ortogonal es
muy utilizada en el diseño de piezas mecánicas y
maquinarias fig. a.
Los principales tipos de proyección ortogonal son:

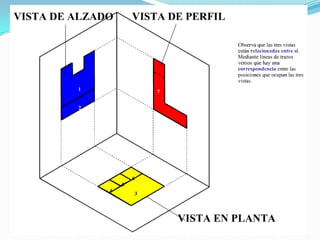

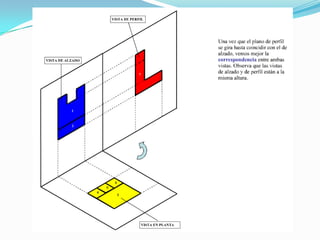

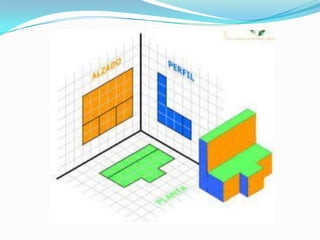

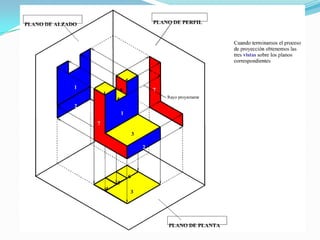

i) Proyección en vistas múltiples. Cada vista es una proyección ortográfica. Para obtener
una vista se coloca el plano de proyección preferentemente paralelo a una de las caras
principales del objeto fig.3.

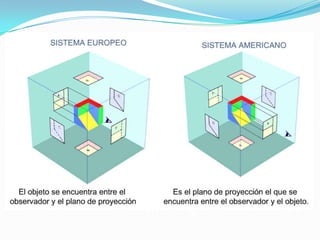

A) Proyección en el séptimo triedro (séptimo octante).
B) Proyección en el primer triedro (primer octante).
ii) Proyección acotada.
iii) Proyección axonométrica:
A) Proyección isométrica.
B) Proyección dimétrica.
C) Proyección trimétrica.
Vista ortográfica

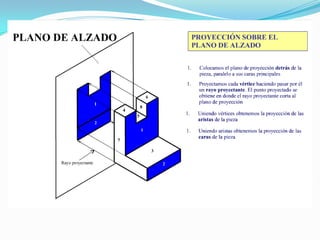

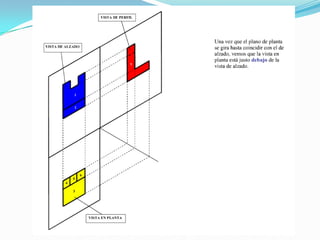

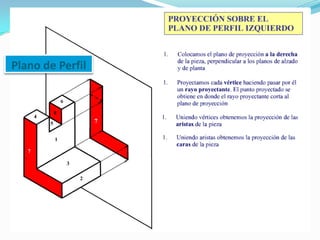

23. Plano de Perfil

40. Interpretación de Planos

41. Escala, en el dibujo técnico es una convención que define las relaciones de
proporción existentes entre las dimensiones reales (el tamaño) de un objeto
cualquiera (aunque aún no esté construido), y las dimensiones representadas en
los dibujos.
A partir de la representación a escala de un objeto, éste se puede construir o
reconstruir.
Estas relaciones de proporción se realizan a través de operaciones matemáticas
simples que determinan los valores de conversión, y se representan por una
fracción en la que una de sus partes es la unidad y la otra parte es un número (este
número es el que definirá la relación entre dibujo y la realidad).

42. La escala a utilizar se determina en función de las medidas del objeto y las
medidas del papel en el cual será representado. El dibujo hecho a escala
mantiene las proporciones del objeto representado y muestra una imagen de la
apariencia real del mismo.
Siempre debe indicarse sobre el dibujo las dimensiones del objeto real (cotas) y
la escala en la que ha sido elaborado.
La siguiente ilustración comparativa muestra un cuadrado de 2 cm de lado
dibujado en sus dimensiones reales (escala natural ó escala 1/1); multiplicando
sus medidas por dos ((escala de ampliación 2/1); y dividiendo sus medidas por
dos (escala de reducción 1/2).

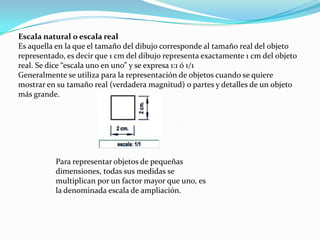

43. Escala natural o escala real
Es aquella en la que el tamaño del dibujo corresponde al tamaño real del objeto
representado, es decir que 1 cm del dibujo representa exactamente 1 cm del objeto
real. Se dice “escala uno en uno” y se expresa 1:1 ó 1/1
Generalmente se utiliza para la representación de objetos cuando se quiere
mostrar en su tamaño real (verdadera magnitud) o partes y detalles de un objeto
más grande.
Para representar objetos de pequeñas
dimensiones, todas sus medidas se
multiplican por un factor mayor que uno, es
la denominada escala de ampliación.

44. Escala de ampliación
Es aquella en la que el tamaño del dibujo es mayor al tamaño real del objeto que se
representa. Se utiliza cuando el objeto es pequeño y es necesario representarlo
ampliado, por ejemplo circuitos impresos, piezas mecánicas -por ejemplo de
relojería-, nanotecnología, etc. Un microscopio amplía la escala de aquello que
quiere analizar (bacterias, virus, etc.)
Para representar un objeto en escala de ampliación, por ejemplo al doble de su
tamaño real, la escala será E 2:1 (se dice “escala dos en uno” y significa que 2 cm
del dibujo representan 1 cm de la realidad).
La escala de ampliación permite representar detalles, encuentros de piezas,
formas, tamaños, etc., para transmitir la información exacta y posibilitar la
fabricación de esos objetos.
Se simboliza: Escala 2:1 ó 2/1;
Cuanto mayor es el numerador más
ampliado está el objeto y más grande es el
dibujo.

45. Escala de reducción:
Si el objeto es demasiado grande para dibujarlo en verdadera magnitud (escala real) se
dibuja en “escala de reducción” es decir que la representación o el dibujo es menor al
del objeto real.
Esta escala es la más utilizada, porque los objetos generalmente son demasiado grandes
para ser dibujado en su verdadera magnitud y permite adaptar el dibujo al tamaño del
papel que se quiere utilizar.
La escala llamada 1:100 ó 1/100 (uno en cien) coincide con la escala 1:1 ó 1/1 en la
graduación de la regla, aunque tengan distinto significado. E 1:1 significa que 1cm del
dibujo representa 1cm de la realidad; en cambio E 1:100 significa que 1cm del dibujo
representa 1 metro de la realidad.
Escala 1:2 ó 1/2 (uno en dos) 1 cm del dibujo representa 2 cm de la realidad.
Escala 1:10 ó 1/10 (uno en diez) quiere decir que 1 cm del dibujo representa 10
cm de la realidad.
Para realizar cualquier tipo de plano se debe definir la escala en la que se
quiere trabajar y la decisión está en función de la definición que deba tener
el dibujo y el tamaño de lámina en el que se trabaje. Si no hay una
obligación específica se elige el tamaño del papel.
