El documento explica los conceptos básicos de las sombras, incluyendo objetos iluminados, fuentes luminosas, rayos luminosos, superficies iluminadas, sombras propias y arrojadas. Luego describe el proceso para trazar las sombras de puntos, líneas, volúmenes y elementos en perspectiva, el cual involucra trazar líneas paralelas al rayo luminoso y unir las proyecciones en planta y alzado. Finalmente, incluye ejemplos ilustrativos y referencias bibliográficas.

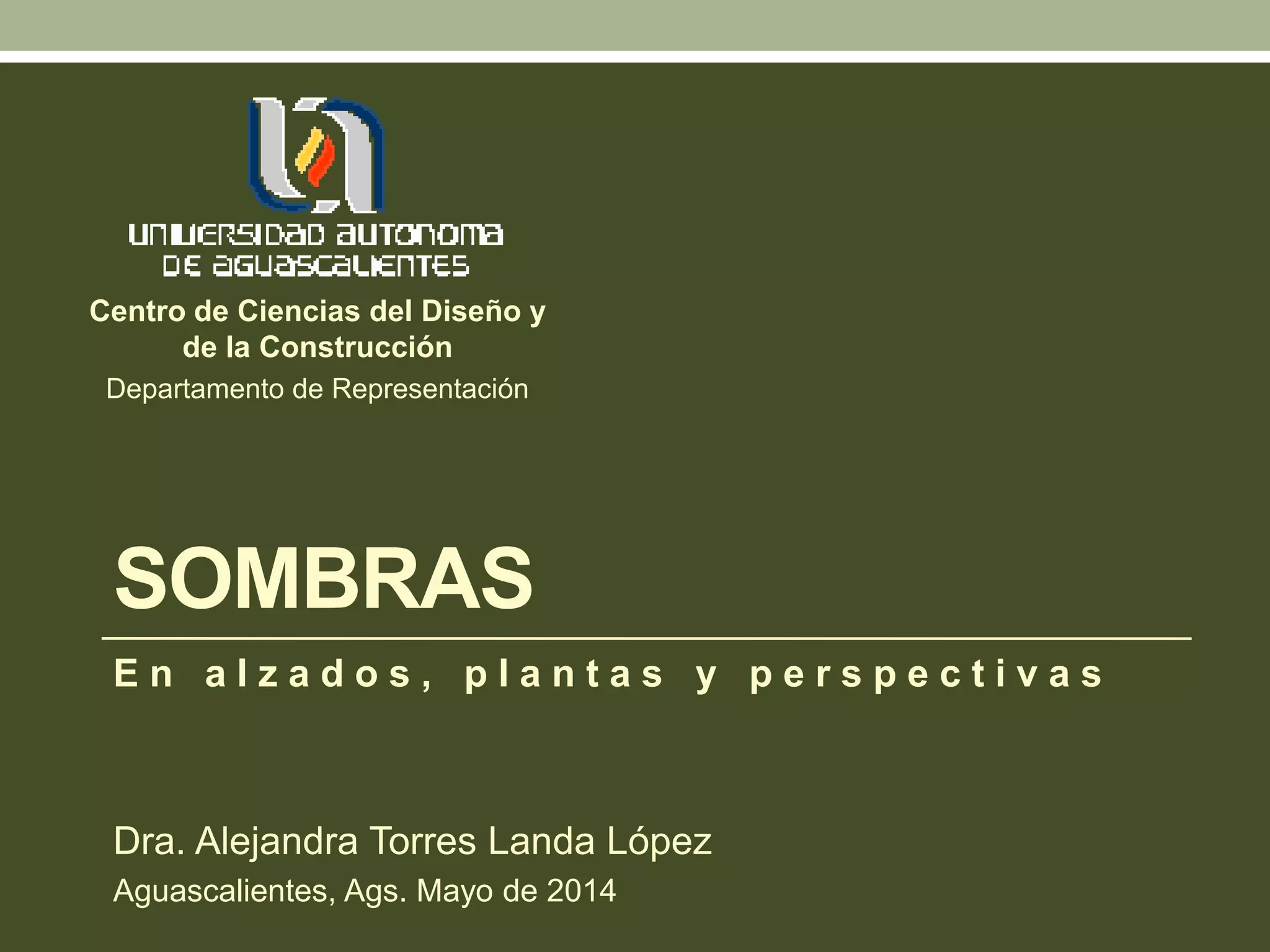

1. SOMBRAS
E n a l z a d o s , p l a n t a s y p e r s p e c t i v a s
Dra. Alejandra Torres Landa López
Aguascalientes, Ags. Mayo de 2014
Centro de Ciencias del Diseño y
de la Construcción
Departamento de Representación

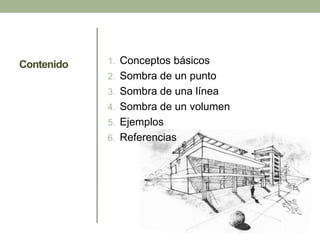

2. Contenido 1. Conceptos básicos
2. Sombra de un punto
3. Sombra de una línea
4. Sombra de un volumen
5. Ejemplos
6. Referencias

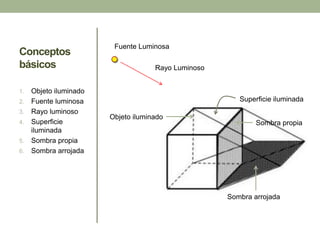

3. Conceptos
básicos
1. Objeto iluminado
2. Fuente luminosa
3. Rayo luminoso
4. Superficie
iluminada
5. Sombra propia
6. Sombra arrojada
Fuente Luminosa
Superficie iluminada
Objeto iluminado
Rayo Luminoso
Sombra propia
Sombra arrojada

4. Para iniciar
1. Se traza el volumen en
planta y alzado.
2. Se indica el rayo
luminoso en planta y
alzado.
3. Se trazan desde cada
vértice, líneas paralelas
al rayo luminoso
(45º), tanto en alzado
como en planta.
4. Desde el alzado, se une
la línea que cruza con la
línea de tierra, con la
correspondiente en
planta, con una línea
perpendicular.
5. Al cruzar con la línea
inferior, se traza una
línea paralela a LT para
cerrar el trazo.
IMPORTANTE: el rayo luminoso siempre tiene que dirigirse en el mismo
sentido (ambos a la derecha o izquierda), en alzado y en planta, lo que
puede variar es si es hacia arriba o hacia abajo.
Planta
Alzado
Rayo Luminoso
Rayo Luminoso
Línea de Tierra

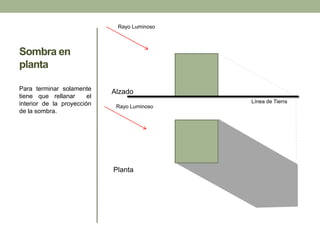

5. Sombra en
planta
Para terminar solamente
tiene que rellanar el
interior de la proyección
de la sombra.
Planta
Alzado
Rayo Luminoso
Rayo Luminoso
Línea de Tierra

6. Sombra en
planta y alzado
Al tener un elemento en
alzado en el que se
proyecte una sombra, el
trazo es igual:
1. Se inicia con la
planta y el alzado (s).
2. Se indica el rayo
luminoso en planta y
alzado.
3. Se trazan líneas
desde cada
vértice, paralelas al
rayo luminoso en
alzado y en planta.
4. Se unen la línea del
alzado y la planta
5. Al cruzar con la línea
inferior, se cierra el
trazo y rellena la
sombra.
Rayo Luminoso
Rayo Luminoso
Planta
Alzado
Frontal
Alzado
Lateral
Línea de Tierra

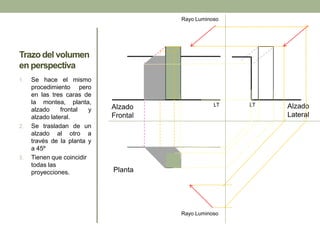

7. Trazodel volumen
en perspectiva
1. Se hace el mismo
procedimiento pero
en las tres caras de
la montea, planta,
alzado frontal y
alzado lateral.
2. Se trasladan de un
alzado al otro a
través de la planta y
a 45º
3. Tienen que coincidir
todas las
proyecciones.
Rayo Luminoso
Rayo Luminoso
Planta
Alzado
Frontal
Alzado
Lateral
LT LT

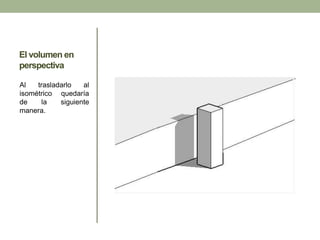

8. El volumen en
perspectiva
Al trasladarlo al
isométrico quedaría
de la siguiente
manera.

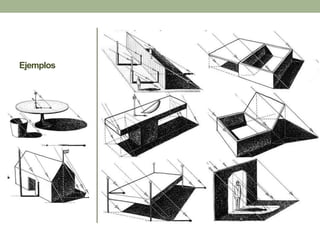

9. Ejemplos

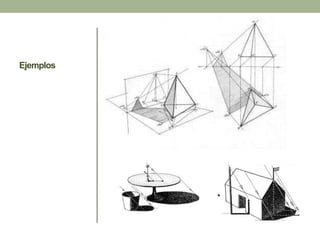

10. Ejemplos

11. Bibliografía
• Ching, F. (1992) 4ª Edición. Manual de dibujo
arquitectónico. México: G. Gili.
• Del Moral (2012) GeometriComic. Sombras nada
más, Vol 1 y 2. Elaboración propia.
• Fernández Calvo, S. (1999) La geometría descriptiva
aplicada al dibujo técnico arquitectónico, México:
Trillas.
