Un amplificador operacional (AO) es un amplificador que puede realizar operaciones lineales y no lineales usando solo unos pocos componentes externos. Un AO típicamente incluye etapas como un amplificador diferencial, etapas intermedias y un circuito de salida. Un AO tiene dos entradas (una inversora y otra no inversora), una salida y dos terminales de alimentación. Un AO se aproxima a las características ideales de un amplificador, como una alta ganancia, ancho de banda y rechazo de modo común.

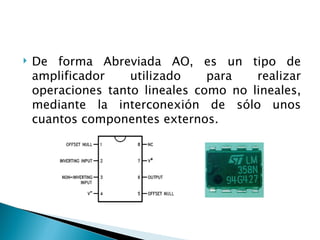

2. De forma Abreviada AO, es un tipo de amplificador utilizado para realizar operaciones tanto lineales como no lineales, mediante la interconexión de sólo unos cuantos componentes externos.

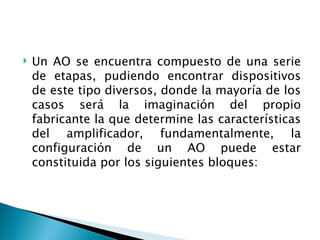

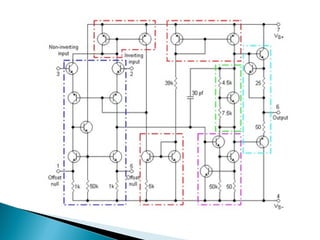

3. Un AO se encuentra compuesto de una serie de etapas, pudiendo encontrar dispositivos de este tipo diversos, donde la mayoría de los casos será la imaginación del propio fabricante la que determine las características del amplificador, fundamentalmente, la configuración de un AO puede estar constituida por los siguientes bloques:

4. Amplificador Diferencial Etapa Intermedia Etapa Intermedia Adaptador Circuito de Salida V1 V2 VSal

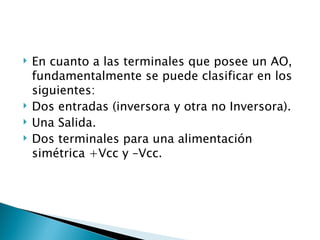

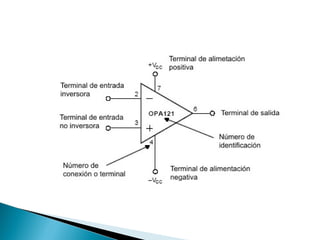

5. En cuanto a las terminales que posee un AO, fundamentalmente se puede clasificar en los siguientes: Dos entradas (inversora y otra no Inversora). Una Salida. Dos terminales para una alimentación simétrica +Vcc y –Vcc.

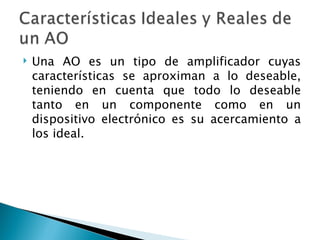

8. Una AO es un tipo de amplificador cuyas características se aproximan a lo deseable, teniendo en cuenta que todo lo deseable tanto en un componente como en un dispositivo electrónico es su acercamiento a los ideal.

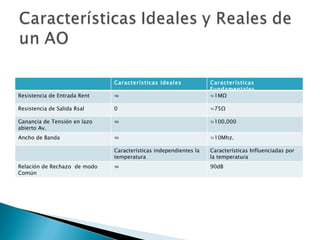

9. Características Ideales Características Fundamentales Resistencia de Entrada Rent ∞ ≈ 1M Ω Resistencia de Salida Rsal 0 ≈ 75 Ω Ganancia de Tensión en lazo abierto Av. ∞ ≈ 100,000 Ancho de Banda ∞ ≈ 10Mhz. Características independientes la temperatura Características Influenciadas por la temperatura Relación de Rechazo de modo Común ∞ 90dB

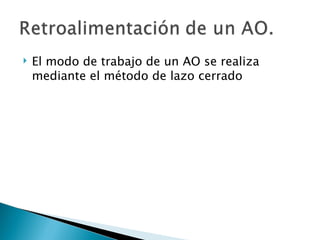

10. El modo de trabajo de un AO se realiza mediante el método de lazo cerrado

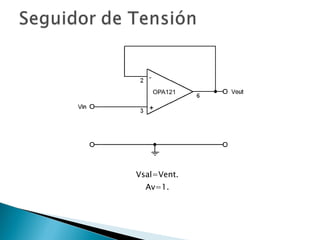

11. Vsal=Vent. Av=1.
