1. Catalogo de componentes
electrónicos
Maikol Sequeira Hernández
5-7

2. Diodo rectificador
En electrónica, un rectificador es el elemento o circuito que
permite convertir la corriente alterna en corriente continua.1
Esto se realiza utilizando diodos rectificadores, ya sean
semiconductores de estado sólido, válvulas al vacío o
válvulas gaseosas como las de vapor de mercurio

3. Diodo Led

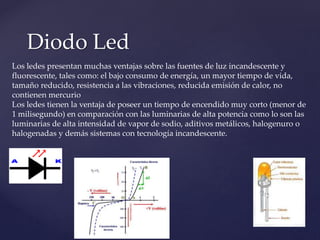

Los ledes presentan muchas ventajas sobre las fuentes de luz incandescente y
fluorescente, tales como: el bajo consumo de energía, un mayor tiempo de vida,
tamaño reducido, resistencia a las vibraciones, reducida emisión de calor, no
contienen mercurio
Los ledes tienen la ventaja de poseer un tiempo de encendido muy corto (menor de
1 milisegundo) en comparación con las luminarias de alta potencia como lo son las
luminarias de alta intensidad de vapor de sodio, aditivos metálicos, halogenuro o
halogenadas y demás sistemas con tecnología incandescente.

4. Diodo Zener
El diodo Zener es un diodo de cromo1 que se ha construido para que funcione en las
zonas de rupturas, recibe ese nombre por su inventor, el Dr. Clarence Melvin Zener.
El diodo Zener es la parte esencial de los reguladores de tensión casi constantes con
independencia de que se presenten grandes variaciones de la tensión de red, de la
resistencia de carga y temperatura.

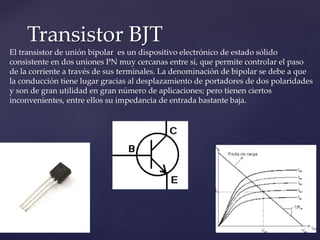

5. Transistor BJT
El transistor de unión bipolar es un dispositivo electrónico de estado sólido
consistente en dos uniones PN muy cercanas entre sí, que permite controlar el paso
de la corriente a través de sus terminales. La denominación de bipolar se debe a que
la conducción tiene lugar gracias al desplazamiento de portadores de dos polaridades
y son de gran utilidad en gran número de aplicaciones; pero tienen ciertos
inconvenientes, entre ellos su impedancia de entrada bastante baja.

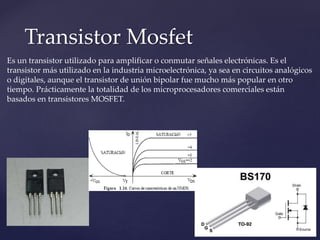

6. Transistor Mosfet
Es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el
transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos
o digitales, aunque el transistor de unión bipolar fue mucho más popular en otro
tiempo. Prácticamente la totalidad de los microprocesadores comerciales están
basados en transistores MOSFET.

7. Transistor IGBT
Es un dispositivo semiconductor que generalmente se aplica como interruptor
controlado en circuitos de electrónica de potencia. Este dispositivo posee la
características de las señales de puerta de los transistores de efecto campo con la
capacidad de alta corriente y bajo voltaje de saturación del transistor bipolar,
combinando una puerta aislada FET para la entrada de control y un transistor bipolar
como interruptor en un solo dispositivo. El circuito de excitación del IGBT es como el
del MOSFET, mientras que las características de conducción son como las del BJT.

8. UJT
El transistor uniunión es un tipo de transistor que contiene dos zonas semiconductoras.
Tiene tres terminales denominados emisor , base uno y base dos . Está formado por
una barra semiconductora tipo N, entre los terminales B_1-B_2, en la que se difunde
una región tipo P+, el emisor, en algún punto a lo largo de la barra, lo que determina el
valor del parámetro η, standoff ratio, conocido como razón de resistencias o factor
intrínseco.

9. 555
El temporizador IC 555 es un circuito integrado (chip) que se utiliza en una variedad de
aplicaciones y se aplica en la generación de pulsos y de oscilaciones. El 555 puede ser
utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito
integrado flip-flop. Sus derivados proporcionan hasta cuatro circuitos de sincronización
en un solo paquete. Introducido en 1971 por Signetics, el 555 sigue siendo de uso
generalizado debido a su facilidad de uso, precio bajo y la estabilidad. Muchas empresas
los fabrican en versión de transistores bipolares y también en CMOS de baja potencia.

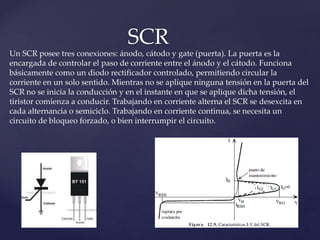

10. SCR
Un SCR posee tres conexiones: ánodo, cátodo y gate (puerta). La puerta es la
encargada de controlar el paso de corriente entre el ánodo y el cátodo. Funciona
básicamente como un diodo rectificador controlado, permitiendo circular la
corriente en un solo sentido. Mientras no se aplique ninguna tensión en la puerta del
SCR no se inicia la conducción y en el instante en que se aplique dicha tensión, el
tiristor comienza a conducir. Trabajando en corriente alterna el SCR se desexcita en
cada alternancia o semiciclo. Trabajando en corriente continua, se necesita un
circuito de bloqueo forzado, o bien interrumpir el circuito.

11. TRIAC
Un TRIAC o Triodo para Corriente Alterna es un dispositivo semiconductor, de la
familia de los tiristores. La diferencia con un tiristor convencional es que éste es
unidireccional y el TRIAC es bidireccional. De forma coloquial podría decirse que el
TRIAC es un interruptor capaz de conmutar la corriente alterna.
Su estructura interna se asemeja en cierto modo a la disposición que formarían dos SCR
en direcciones opuestas.

12. Amplificador Operacional
Se trata de un dispositivo electrónico (normalmente se presenta como circuito
integrado) que tiene dos entradas y una salida. La salida es la diferencia de las dos
entradas multiplicada por un factor (G)
El más conocido y comúnmente aplicado es el UA741 o LM741

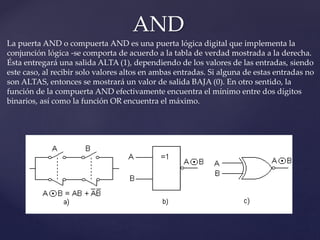

13. AND
La puerta AND o compuerta AND es una puerta lógica digital que implementa la
conjunción lógica -se comporta de acuerdo a la tabla de verdad mostrada a la derecha.
Ésta entregará una salida ALTA (1), dependiendo de los valores de las entradas, siendo
este caso, al recibir solo valores altos en ambas entradas. Si alguna de estas entradas no
son ALTAS, entonces se mostrará un valor de salida BAJA (0). En otro sentido, la
función de la compuerta AND efectivamente encuentra el mínimo entre dos dígitos
binarios, así como la función OR encuentra el máximo.

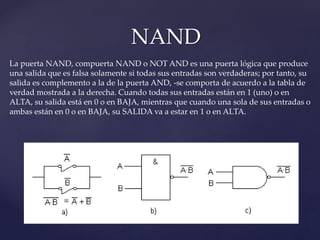

14. NAND
La puerta NAND, compuerta NAND o NOT AND es una puerta lógica que produce
una salida que es falsa solamente si todas sus entradas son verdaderas; por tanto, su
salida es complemento a la de la puerta AND, -se comporta de acuerdo a la tabla de
verdad mostrada a la derecha. Cuando todas sus entradas están en 1 (uno) o en
ALTA, su salida está en 0 o en BAJA, mientras que cuando una sola de sus entradas o
ambas están en 0 o en BAJA, su SALIDA va a estar en 1 o en ALTA.

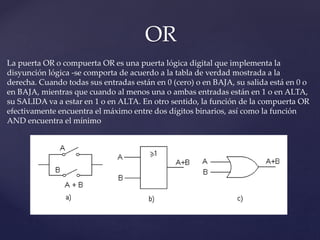

15. OR
La puerta OR o compuerta OR es una puerta lógica digital que implementa la
disyunción lógica -se comporta de acuerdo a la tabla de verdad mostrada a la
derecha. Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 0 o
en BAJA, mientras que cuando al menos una o ambas entradas están en 1 o en ALTA,
su SALIDA va a estar en 1 o en ALTA. En otro sentido, la función de la compuerta OR
efectivamente encuentra el máximo entre dos dígitos binarios, así como la función
AND encuentra el mínimo

16. NOR
La puerta NOR o compuerta NOR es una puerta lógica digital que implementa la
disyunción lógica negada -se comporta de acuerdo a la tabla de verdad mostrada a la
derecha. Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 1 o
en ALTA, mientras que cuando una sola de sus entradas o ambas están en 1 o en ALTA,
su SALIDA va a estar en 0 o en BAJA. NOR es el resultado de la negación de que el
operador OR. También puede ser visto como una puerta AND con todas las entradas
invertidas. El NOR es una operación completamente funcional. Las puertas NOR se
pueden combinar para generar cualquier otra función lógica. En cambio, el operador
OR es monótono, ya que solo se puede cambiar BAJA a ALTA, pero no viceversa

17. XNOR
La puerta XNOR (a veces escrita "exnor" o "enor" y rara vez escrito NXOR) es una
puerta lógica digital cuya función es la inversa de la puerta OR exclusiva (XOR). La
versión de dos entradas implementa la igualdad lógica, comportándose de acuerdo
a la tabla de verdad de la derecha. Una salida ALTA (1) resulta si ambas las entradas
a la puerta son las mismas. Si una pero no ambas entradas son altas (1), resulta una
salida BAJA (0).
