ANGULOS
CEFALOMETRICOS
Residentes Primer Semestre de Ortodoncia
Karen Aros Reyes
Andrés Ortega Sánchez
TEJIDOS DUROS
S
N
A
PROGNATISMO
MAXILAR
RETROGNATISMO
MAXILAR

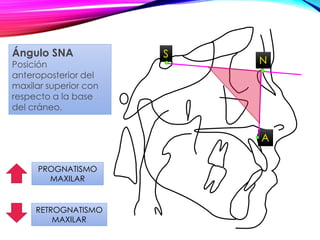

Ángulo SNA
Posición
anteroposterior del
maxilar superior con
respecto a la base
del cráneo.
S
N
PROGNATISMO
MANDIBULAR
RETROGNATISMO
MANDIBULAR

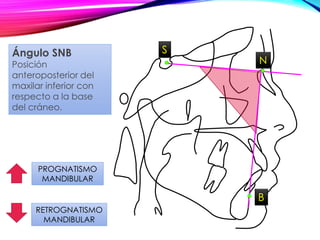

Ángulo SNB
Posición
anteroposterior del
maxilar inferior con
respecto a la base
del cráneo.

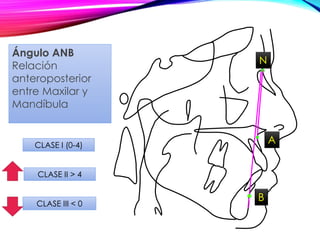

B
A
N
CLASE II > 4
CLASE III < 0
Ángulo ANB
Relación
anteroposterior
entre Maxilar y
Mandíbula
B
CLASE I (0-4)
S
N
PROGNATISMO
MANDIBULAR
RETROGNATISMO
MANDIBULAR

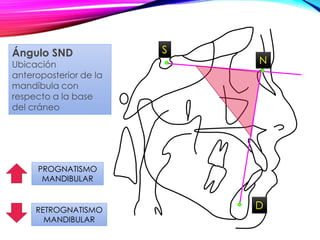

Ángulo SND
Ubicación
anteroposterior de la
mandíbula con
respecto a la base
del cráneo
D
S
N
Gn
CRECIMIENTO
VERTICAL
CRECIMIENTO
HORIZONTAL

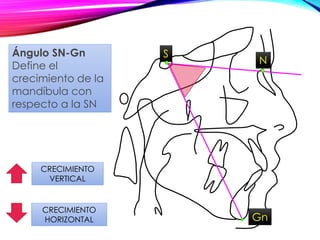

Ángulo SN-Gn
Define el
crecimiento de la
mandíbula con
respecto a la SN
Po Or
Gn
CRECIMIENTO
VERTICAL
CRECIMIENTO
HORIZONTAL

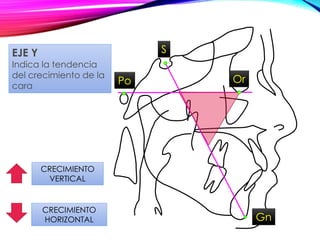

EJE Y
Indica la tendencia
del crecimiento de la
cara
S
S
N
ROTACION
MANDIBULAR EN
SENTIDO
HORARIO
ROTACION
MANDIBULAR EN
SENTIDO
ANTIHORARIO

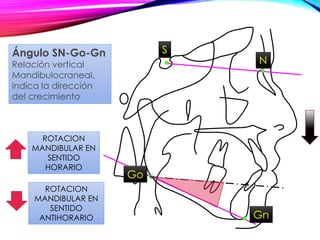

Ángulo SN-Go-Gn
Relación vertical
Mandibulocraneal,
indica la dirección
del crecimiento
Gn
Go
S
N
PATRON DE
CRECIMIENTO
VERTICAL
PATRON DE
CRECIMIENTO
HORIZONTAL

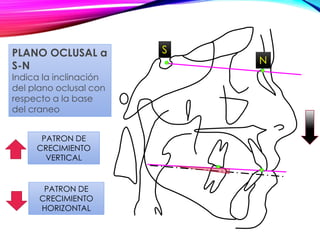

PLANO OCLUSAL a
S-N
Indica la inclinación
del plano oclusal con
respecto a la base
del craneo
Po Or
21-29°
MESOCEFACIAL
</= 20°
BRAQUIFACIAL

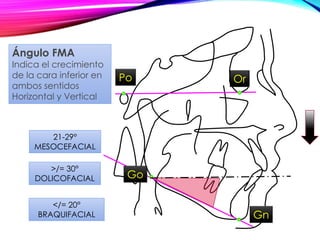

Ángulo FMA
Indica el crecimiento
de la cara inferior en
ambos sentidos
Horizontal y Vertical
Gn
>/= 30°
DOLICOFACIAL Go

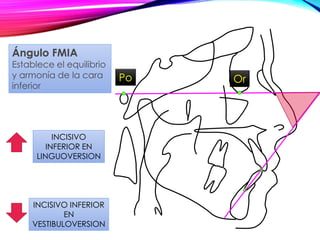

Po Or
INCISIVO
INFERIOR EN
LINGUOVERSION
INCISIVO INFERIOR
EN
VESTIBULOVERSION
Ángulo FMIA
Establece el equilibrio
y armonía de la cara
inferior
INCLINACION
VESTIBULAR DEL
INCISIVO
INFERIOR
INCLINACION
LINGUAL DEL
INCISIVO INFERIOR

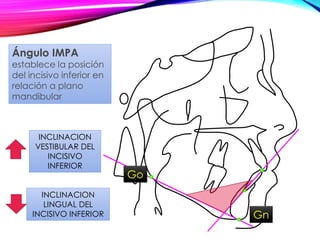

Ángulo IMPA
establece la posición
del incisivo inferior en
relación a plano
mandibular

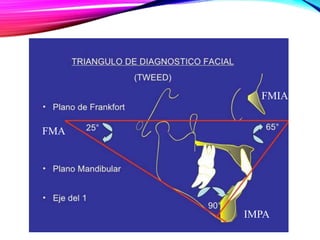

Gn
Go
IMPA
FMA
FMIA
N
A
VESTIBULOVERSION
DEL INCISIVO
SUPERIOR
PALATOVERSION
DEL INCISIVO
SUPERIOR
Ángulo 1-NA
Inclinación axial del
incisivo central
superior dentro del
hueso alveolar
N
B
VESTIBULOVERSION
DEL INCISIVO
INFERIOR
PALATOVERSION
DEL INCISIVO
INFERIOR

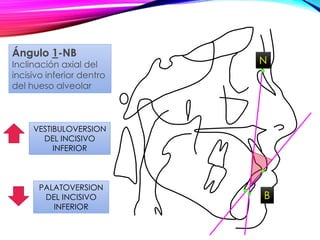

Ángulo 1-NB
Inclinación axial del
incisivo inferior dentro
del hueso alveolar
BIRETRUCION
DENTARIA
BIPROTUSION
DENTARIA
Ángulo
interincisivo
Indica la protrusión
de los incisivos
PROINCLINACION
DEL INCISIVO
SUPERIOR
RETROINCLINACION
DEL INCISIVO
SUPERIOR

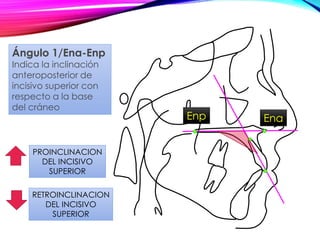

Ángulo 1/Ena-Enp
Indica la inclinación
anteroposterior de
incisivo superior con
respecto a la base
del cráneo
EnaEnp

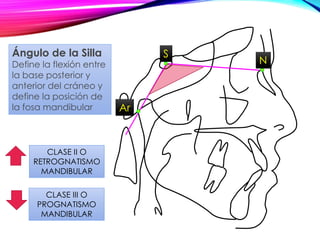

CLASE II O
RETROGNATISMO
MANDIBULAR
CLASE III O
PROGNATISMO
MANDIBULAR
Ángulo de la Silla
Define la flexión entre
la base posterior y
anterior del cráneo y
define la posición de
la fosa mandibular
S
N
Ar

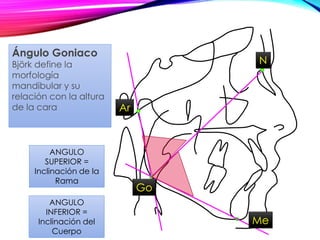

ANGULO
SUPERIOR =
Inclinación de la
Rama
ANGULO
INFERIOR =
Inclinación del
Cuerpo
Ángulo Goniaco
Björk define la
morfología
mandibular y su
relación con la altura
de la cara
Go
N
Ar
Me
RETROGNATISMO
MANDIBULAR
PROGNATISMO
MANDIBULAR

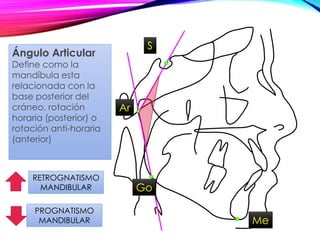

Ángulo Articular
Define como la
mandíbula esta
relacionada con la
base posterior del
cráneo, rotación
horaria (posterior) o
rotación anti-horaria
(anterior)
Go
Ar
S
Me

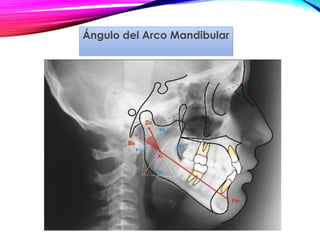

Ángulo del Arco Mandibular

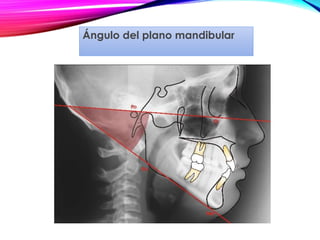

Ángulo del plano mandibular

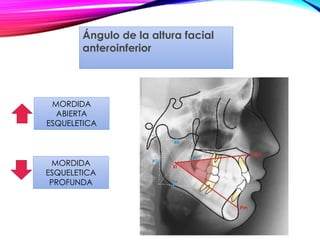

Ángulo de la altura facial
anteroinferior
MORDIDA
ABIERTA
ESQUELETICA
MORDIDA
ESQUELETICA
PROFUNDA
TEJIDOS BLANDOS

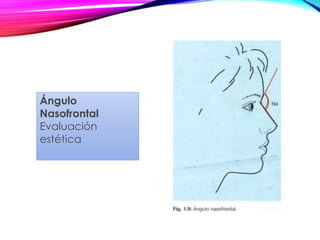

Ángulo
Nasofrontal
Evaluación
estética

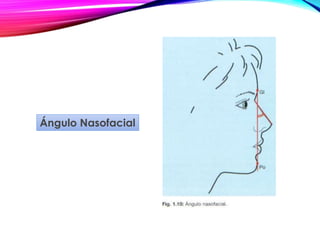

Ángulo Nasofacial

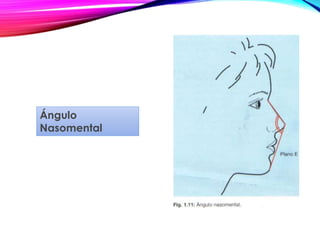

Ángulo
Nasomental

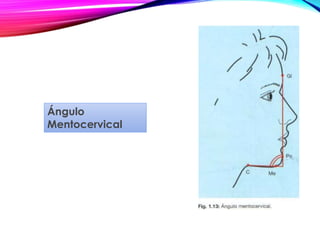

Ángulo
Mentocervical
MEJOR PERFIL SI
EL ANGULO ES
AGUDO

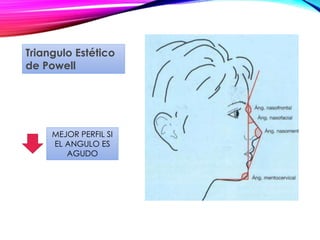

Triangulo Estético
de Powell
Sn
Gm
Ls
Retroinclinacion
de los maxilares

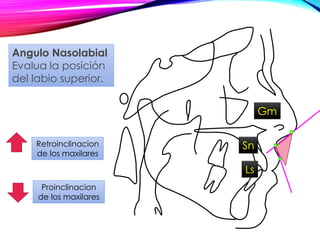

Angulo Nasolabial
Evalua la posición
del labio superior.
Proinclinacion
de los maxilares

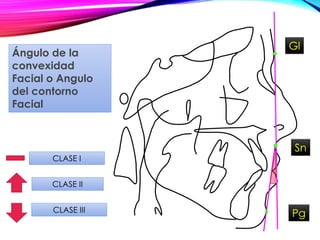

Sn
Gl
Pg
CLASE II
CLASE III
Ángulo de la
convexidad
Facial o Angulo
del contorno
Facial
CLASE I
Sn
Pg’
CLASE II
CLASE III

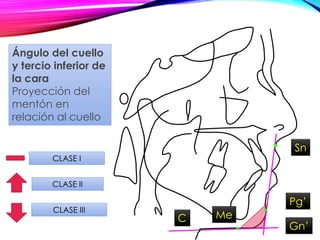

Ángulo del cuello
y tercio inferior de
la cara
Proyección del
mentón en
relación al cuello
CLASE I
C Me
Gn’
Angulos cefalometricos
