1. M.G. LUIS A. SARMIENTO VILLALBA

2. ANATOMIA CLINICA
DE CABEZA
C.D. LUIS A. SARMIENTO
VILLALBA

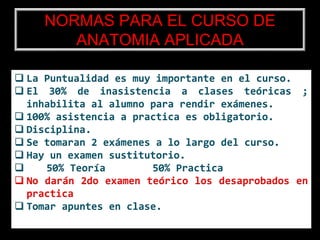

3. NORMAS PARA EL CURSO DE
ANATOMIA APLICADA
 La Puntualidad es muy importante en el curso.
 El 30% de inasistencia a clases teóricas ;
inhabilita al alumno para rendir exámenes.
 100% asistencia a practica es obligatorio.
 Disciplina.
 Se tomaran 2 exámenes a lo largo del curso.
 Hay un examen sustitutorio.
 50% Teoría 50% Practica
 No darán 2do examen teórico los desaprobados en
practica
 Tomar apuntes en clase.

4. Bibliografía Básica:
• Henry Hollinshead. Anatomía Humana
• Testut – latarjet. Anatomía Humana ; Cabeza.
• Rouviere . Anatomía y disección .
• Okeson . Oclusion y ATM
• Figun _ Anatomia Dental

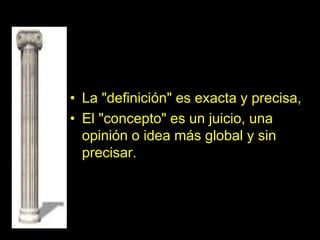

5. • La "definición" es exacta y precisa,
• El "concepto" es un juicio, una
opinión o idea más global y sin
precisar.

6. Anatomía
Topográfica
Concepto
• La Anatomía topográfica estudia las
regiones en que se divide el cuerpo
humano, apreciando y describiendo
estructuras y las relaciones de los órganos
que contiene cada región y funciones .
• Su conocimiento y practica facilitan el
ejercicio de las ciencias de la salud.

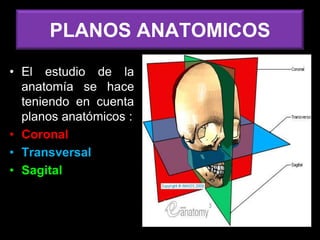

7. PLANOS ANATOMICOS
• El estudio de la
anatomía se hace
teniendo en cuenta
planos anatómicos :
• Coronal
• Transversal
• Sagital

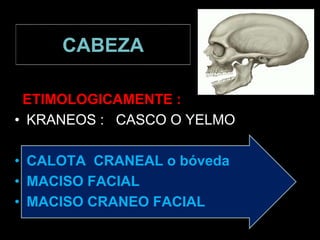

8. CABEZA
ETIMOLOGICAMENTE :
• KRANEOS : CASCO O YELMO
• CALOTA CRANEAL o bóveda
• MACISO FACIAL
• MACISO CRANEO FACIAL

9. CONFIGURACION
EXTERNA

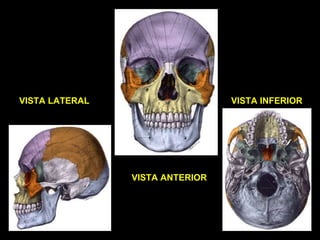

10. VISTA LATERAL VISTA INFERIOR
VISTA ANTERIOR

11. CABEZA OSEA CARACTERISTICAS:
• CRANEO:
– Calota o Bóveda craneana
– Base del Cráneo
• CARA:
• CAVIDADES EN CRANEO Y CARA
• Cavidad Orbitaria
• Fosas nasales
• Fosa Pterigoidea
• Fosa Ptérigomaxilar
• Fosa Cigomática
• Fosa Temporal
• Cavidad Oral
• Bóveda Palatina
• Articulaciones Inmóviles: Suturas
• Agujeros y fisuras

13. CRANEO Generalidades
CRANEO CEREBRAL ( NEUROCRÁNEO )
CRANEO FACIAL ( ESPLACNOCRÁNEO)
• CRANEO : Peso: 650 grs. H
550 grs. M
• LIMITE entre cráneo y cara
- Angulo esfenoidal (Virchow)
• LIMITE entre calota
y base del cráneo
• INDICE CEFALICO
- Braquicéfalo
- Mesocéfalo
- Dólicocéfalo

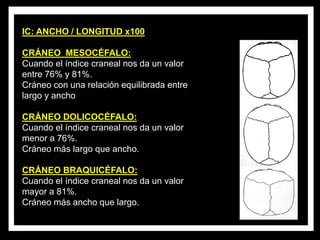

14. IC: ANCHO / LONGITUD x100
CRÁNEO MESOCÉFALO:
Cuando el índice craneal nos da un valor
entre 76% y 81%.
Cráneo con una relación equilibrada entre
largo y ancho
CRÁNEO DOLICOCÉFALO:
Cuando el índice craneal nos da un valor
menor a 76%.
Cráneo más largo que ancho.
CRÁNEO BRAQUICÉFALO:
Cuando el índice craneal nos da un valor
mayor a 81%.
Cráneo más ancho que largo.

15. Normofacial Braquifacial Dolicofacial

16. CARACTERISTICAS

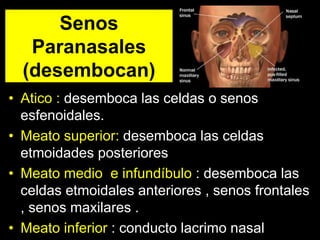

• Senos paranasales
• El maxilar inferior es el único
hueso móvil además de los
huesecillos del oído
• Articulaciones inmóviles:
suturas
• Agujeros y fisuras

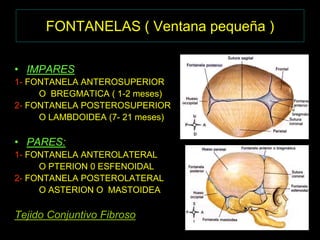

17. FONTANELAS ( Ventana pequeña )
• IMPARES
1- FONTANELA ANTEROSUPERIOR
O BREGMATICA ( 1-2 meses)
2- FONTANELA POSTEROSUPERIOR
O LAMBDOIDEA (7- 21 meses)
• PARES:
1- FONTANELA ANTEROLATERAL
O PTERION 0 ESFENOIDAL
2- FONTANELA POSTEROLATERAL
O ASTERION O MASTOIDEA
Tejido Conjuntivo Fibroso

19. FUNCIONES del CRANEO
• Proteger el encéfalo
• Insercion de meninges: estabilizan la posición
del encefalo, vasos sang, nervios.
• Insercion de músculos de cabeza y cara.
• Huesos faciales protegen las aberturas
superiores del aparato digestivo y respiratorio
• En conjunto, proporcionan sostén y protección a
los delicados órganos de los sentidos

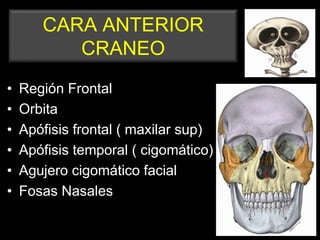

20. CARA ANTERIOR
CRANEO
• Región Frontal
• Orbita
• Apófisis frontal ( maxilar sup)
• Apófisis temporal ( cigomático)
• Agujero cigomático facial
• Fosas Nasales

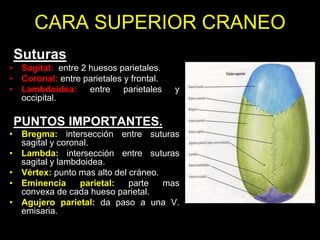

22. CARA SUPERIOR CRANEO
Suturas
• Sagital: entre 2 huesos parietales.
• Coronal: entre parietales y frontal.
• Lambdoidea: entre parietales y
occipital.
PUNTOS IMPORTANTES.

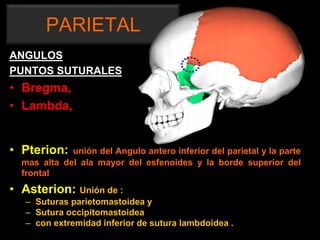

• Bregma: intersección entre suturas
sagital y coronal.
• Lambda: intersección entre suturas
sagital y lambdoidea.
• Vértex: punto mas alto del cráneo.
• Eminencia parietal: parte mas
convexa de cada hueso parietal.
• Agujero parietal: da paso a una V.
emisaria.

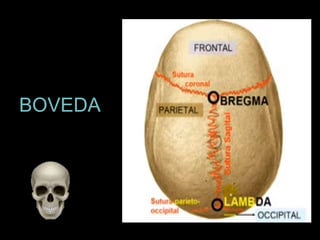

23. BOVEDA

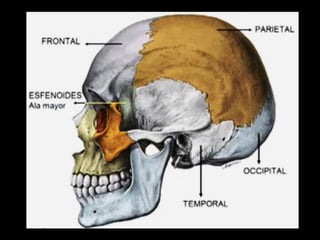

24. CARA LATERAL CRANEO
• Temporal
Porción escamosa
Conducto auditivo externo
Triangulo suprameatal
Porcionestiloidea
Porción mastoidea
Porción petrosa
Fosa temporal
Fosa infratemporal

27. CARA POSTERIOR
CRANEO
• Pterion: convergencia del
hueso parietal , frontal y
esfenoides.
• Asterion. Unión de suturas
parietomastoidea y
occipitomastoidea con
extremidad inferior de sutura
lambdoidea.
• Protuberancia occipital ext.
ubicada a 1/2 de distancia
entre lambda y agujero
occipital.

28. • Protuberancia Occipital Externa
• Hueso Wormiano
CARA
POSTERIOR
CRANEO

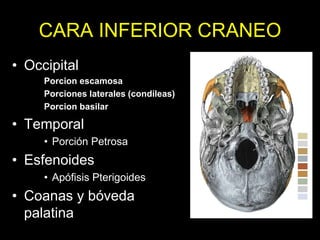

29. CARA INFERIOR CRANEO
• Occipital
Porcion escamosa
Porciones laterales (condileas)
Porcion basilar
• Temporal
• Porción Petrosa
• Esfenoides
• Apófisis Pterigoides
• Coanas y bóveda
palatina

33. HUESOS DE CABEZA
CRANEO
(BOVEDA)
1 Frontal
2 parietales
1 occipital
2 temporales
1 etmoides
1 esfenoides
CARA
(MACIZO FACIAL)
 2 malares
 2 unguis lacrimales
 2nasales
 1 vomer
 2 cornetes
 3 maxilares
 2 palatinos
8 14

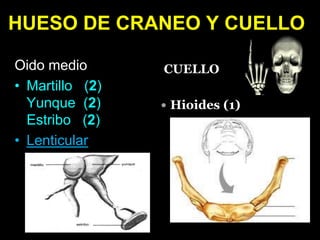

34. HUESO DE CRANEO Y CUELLO
Oido medio
• Martillo (2)
Yunque (2)
Estribo (2)
• Lenticular
CUELLO
 Hioides (1)

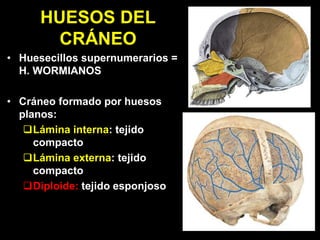

35. HUESOS DEL
CRÁNEO
• Huesecillos supernumerarios =
H. WORMIANOS
• Cráneo formado por huesos
planos:
Lámina interna: tejido
compacto
Lámina externa: tejido
compacto
Diploide: tejido esponjoso

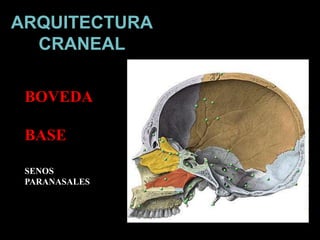

36. ARQUITECTURA
CRANEAL
BOVEDA
BASE
SENOS
PARANASALES

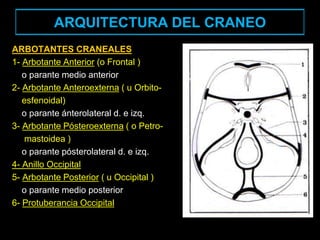

37. ARQUITECTURA DEL CRANEO
ARBOTANTES CRANEALES
1- Arbotante Anterior (o Frontal )
o parante medio anterior
2- Arbotante Anteroexterna ( u Orbito-
esfenoidal)
o parante ánterolateral d. e izq.
3- Arbotante Pósteroexterna ( o Petro-
mastoidea )
o parante pósterolateral d. e izq.
4- Anillo Occipital
5- Arbotante Posterior ( u Occipital )
o parante medio posterior
6- Protuberancia Occipital

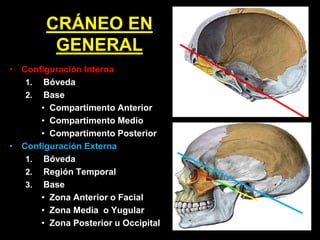

38. CRÁNEO EN
GENERAL
• Configuración Interna
1. Bóveda
2. Base
• Compartimento Anterior
• Compartimento Medio
• Compartimento Posterior
• Configuración Externa
1. Bóveda
2. Región Temporal
3. Base
• Zona Anterior o Facial
• Zona Media o Yugular
• Zona Posterior u Occipital

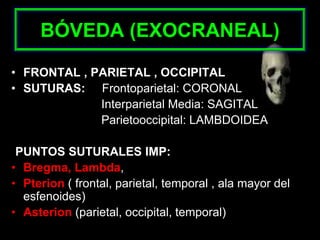

39. BÓVEDA (EXOCRANEAL)
• FRONTAL , PARIETAL , OCCIPITAL
• SUTURAS: Frontoparietal: CORONAL
Interparietal Media: SAGITAL
Parietooccipital: LAMBDOIDEA
PUNTOS SUTURALES IMP:
• Bregma, Lambda,
• Pterion ( frontal, parietal, temporal , ala mayor del
esfenoides)
• Asterion (parietal, occipital, temporal)

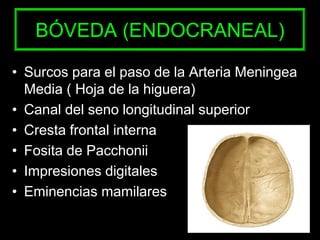

40. BÓVEDA (ENDOCRANEAL)
• Surcos para el paso de la Arteria Meningea
Media ( Hoja de la higuera)
• Canal del seno longitudinal superior
• Cresta frontal interna
• Fosita de Pacchonii
• Impresiones digitales
• Eminencias mamilares

41. LIMITES DE BOVEDA Y BASE
Exocraneal
• GLABELA
• ARCO SUPERCILIAR
• RAMA ASCENDENTE
DEL MALAR
• RAMA HORIZONTAL
DEL MALAR
• APOFISIS CIGOMATICA
• CRESTA TEMPORAL
• LINEA CURVA
OCCIPITAL SUP
• PROTUBERNACIA
OCCIPITAL EXTERNA

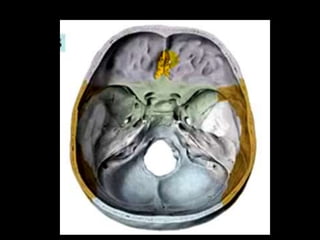

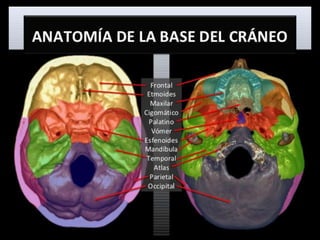

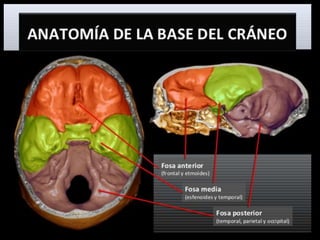

42. BASE DE CRANEO
Endocraneal
• Fosa craneal anterior
• Fosa craneal media
• Fosa craneal posterior

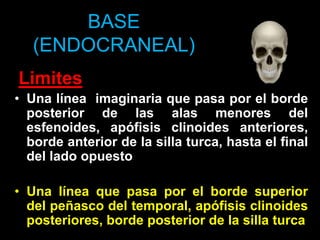

43. BASE
(ENDOCRANEAL)
Limites
• Una línea imaginaria que pasa por el borde
posterior de las alas menores del
esfenoides, apófisis clinoides anteriores,
borde anterior de la silla turca, hasta el final
del lado opuesto
• Una línea que pasa por el borde superior
del peñasco del temporal, apófisis clinoides
posteriores, borde posterior de la silla turca

45. • Fosa Cerebral Anterior: cresta frontal, apófisis
cristagalli, agujero ciego, lámina cribosa, porción
orbitaria del frontal, alas menores, apófisis clinoides
anteriores
• Fosa Cerebral Media: Canal óptico, conducto óptico,
agujeros ópticos, silla turca, agujero redondo mayor,
agujero redondo menor, agujero oval, agujero rasgado
anterior, hendidura esfenoidal

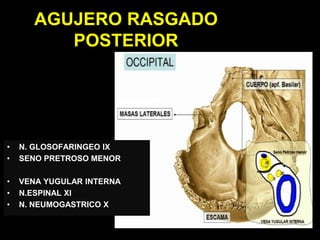

• Fosa Cerebral Posterior: Agujero Rasgado Posterior,
apófisis clinoides posteriores, surco del seno petroso
superior, conducto auditivo interno, agujero magno,
apófisis basilar, protuberancia occipital interna
REPAROS
ANATOMICOS

46. • Frontal (libro)
• Etmoides (balanza)
• Esfenoides (murcielago )
• Occipital (rombo)
• Tempotal (Piramide)
DIVICIONES DE LA BASE
DE CRANEO

47. FIN

48. HUESOS DE CRANEO
Y CARA

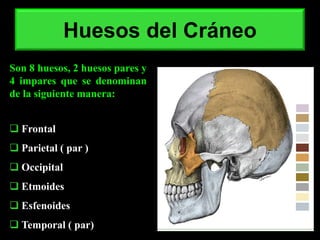

49. Huesos del Cráneo
Son 8 huesos, 2 huesos pares y
4 impares que se denominan
de la siguiente manera:
 Frontal
 Parietal ( par )
 Occipital
 Etmoides
 Esfenoides
 Temporal ( par)

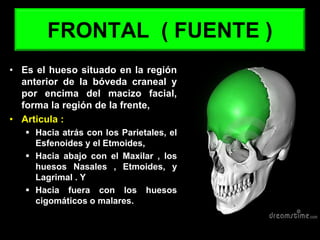

50. FRONTAL ( FUENTE )
• Es el hueso situado en la región
anterior de la bóveda craneal y
por encima del macizo facial,
forma la región de la frente,
• Articula :
 Hacia atrás con los Parietales, el
Esfenoides y el Etmoides,
 Hacia abajo con el Maxilar , los
huesos Nasales , Etmoides, y
Lagrimal . Y
 Hacia fuera con los huesos
cigomáticos o malares.

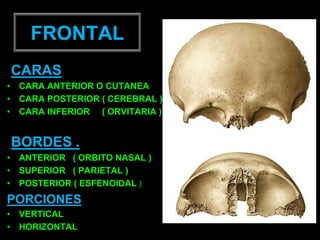

51. FRONTAL
CARAS
• CARA ANTERIOR O CUTANEA
• CARA POSTERIOR ( CEREBRAL )
• CARA INFERIOR ( ORVITARIA )
BORDES .
• ANTERIOR ( ORBITO NASAL )
• SUPERIOR ( PARIETAL )
• POSTERIOR ( ESFENOIDAL )
PORCIONES
• VERTICAL
• HORIZONTAL

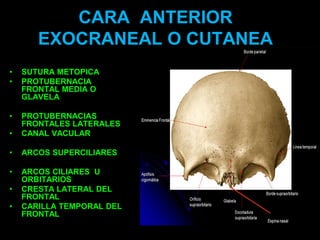

52. CARA ANTERIOR
EXOCRANEAL O CUTANEA
• SUTURA METOPICA
• PROTUBERNACIA
FRONTAL MEDIA O
GLAVELA
• PROTUBERNACIAS
FRONTALES LATERALES
• CANAL VACULAR
• ARCOS SUPERCILIARES
• ARCOS CILIARES U
ORBITARIOS
• CRESTA LATERAL DEL
FRONTAL
• CARILLA TEMPORAL DEL
FRONTAL

53. • REGION ETMOIDO NASAL
• ESCOTADURA ETMOIDAL
• ESPINA NASAL DEL FRONTAL
• CELDILLAS ETMOIDALES
• CANALES TRANVERSALES
canales ETMOIDADES U ORVITARIOS
INTERNOS )
• ANTERIORES
• ( N. NASAL INTERNO)
• ARTERIA ETMOIDAL ANTERIOR
• POSTERIORES
• ( N. ETMOIDAL DE LUSCHKA)
• ARTERIA ETMOIDAL POSTERIOR
• FOSA LAGRIMAL
• FOSA TROCLEAR
• APOFISIS ORB INTERNA
• APOFISIS ORB EXTERNA
• CARILLAS TRIANGULARES
CARA INFERIOR U
ORBITO NASAL

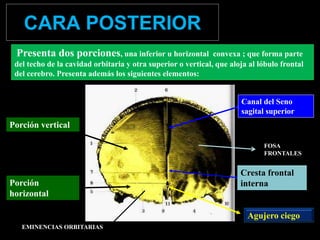

54. CARA POSTERIOR
Presenta dos porciones, una inferior u horizontal convexa ; que forma parte
del techo de la cavidad orbitaria y otra superior o vertical, que aloja al lóbulo frontal
del cerebro. Presenta además los siguientes elementos:
Canal del Seno
sagital superior
Cresta frontal
interna
Agujero ciego
Porción vertical
Porción
horizontal
FOSA
FRONTALES
EMINENCIAS ORBITARIAS

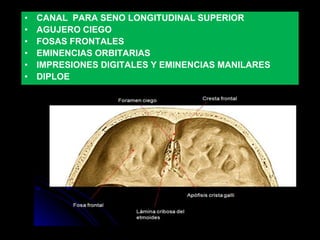

55. • CANAL PARA SENO LONGITUDINAL SUPERIOR
• AGUJERO CIEGO
• FOSAS FRONTALES
• EMINENCIAS ORBITARIAS
• IMPRESIONES DIGITALES Y EMINENCIAS MANILARES
• DIPLOE

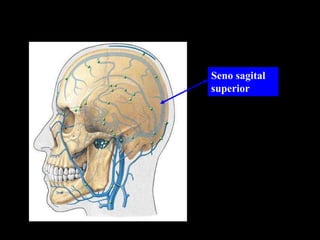

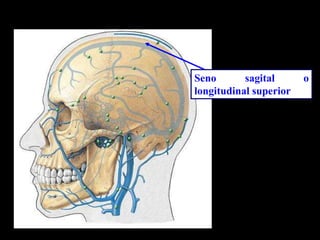

56. Seno sagital o
longitudinal superior

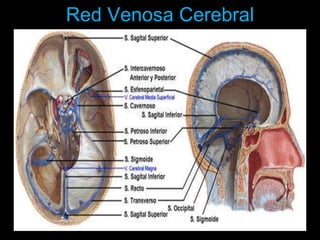

57. Red Venosa Cerebral

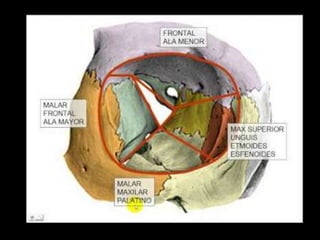

59. CAVIDAD ORVITARIA
Músculo oblicuo mayorPolea fibrocartilaginosa para

60. Glándula lagrimal

61. FRONTAL
Fosa
Temporal

62. FRONTAL Bordes:
Borde superior: articula en
su parte más superior con los huesos
Parietales para formar la sutura
fronto-parietal y en su parte más
inferior articula con el esfenoides
para formar la sutura fronto-
esfenoidal
Sutura fronto-parietalSutura fronto-esfenoidal

63. FRONTAL Bordes
Borde Anterior: es grueso y libre ;
presenta los siguientes elementos:
Glábela
Apófisis orbitaria
interna o maxilar
Reborde u arco
supraorbitario
Agujero Supraorbitario
Apófisis orbitaria
externa o cigomática

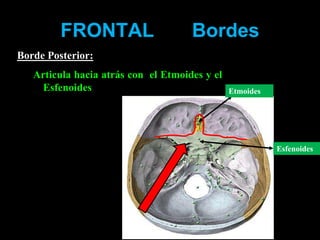

64. Esfenoides
Etmoides
Borde Posterior:
Articula hacia atrás con el Etmoides y el
Esfenoides
FRONTAL Bordes

65. FRONTAL
INSERCIONES
MUSCULARES
12 MUSCULOS ( 6 pares)
• M.FRONTAL
• M.SUPERCILIAR ( APOFISIS
ORVITARIA INTERNA)
• M.ORVICULAR DE LOS PARPADOS
• M.ELEVADOR DEL ALA DE LA NARIZ Y
DEL LABIO SUPERIOR
• FIBRAS EL M.TEMPORAL
• M. PIRAMIDAL

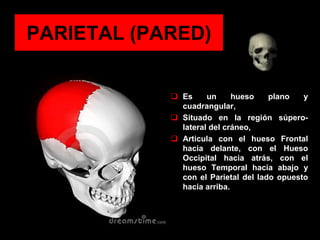

67. PARIETAL (PARED)
 Es un hueso plano y
cuadrangular,
 Situado en la región súpero-
lateral del cráneo,
 Articula con el hueso Frontal
hacia delante, con el Hueso
Occipital hacia atrás, con el
hueso Temporal hacia abajo y
con el Parietal del lado opuesto
hacia arriba.

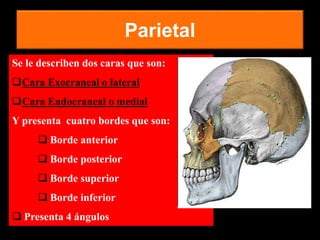

68. Parietal
Se le describen dos caras que son:
Cara Exocraneal o lateral
Cara Endocraneal o medial
Y presenta cuatro bordes que son:
 Borde anterior
 Borde posterior
 Borde superior
 Borde inferior
 Presenta 4 ángulos

69. PARIETAL ( Exocraneal )
• EMINECIAS
PARIETALES
• AGUJERO PARIETAL
• LINEA CURVA
TEMPORALES DEL
PARIETAL

70. PARIETAL ( Endocraneal )
• HOJA DE LA HIGUERA
• (Impresiones de la
divisiones de la arteria
meníngea media) .
• CANAL DEL SENO
LONGITUDINAL
• FOSITAS DE PACHONI
• FOSA PARIETAL
• CANAL SENO LATERAL

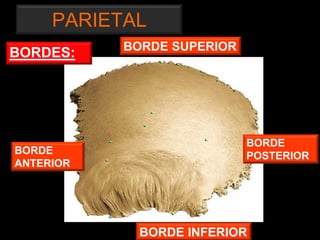

71. PARIETAL
BORDE SUPERIOR
BORDE
POSTERIORBORDE
ANTERIOR
BORDE INFERIOR
BORDES:

72. PARIETAL
BORDES:
• BORDE SUPERIOR ; SAGITAL
(Dentado ; Obelio )
• BORDE INFERIOR ; ESCAMOSO
(Cóncavo cortado en bisel a
expensas de la tabla interna)
• BORDE ANTERIOR ( CORONAL )
( dentado )
• BORDE POSTERIOR ( LAMDOIDEO)
( dentado )
BORDE SUPERIOR
BORDE SUPERIOR

73. PARIETAL
ANGULOS
PUNTOS SUTURALES
• Bregma,
• Lambda,
• Pterion: unión del Angulo antero inferior del parietal y la parte
mas alta del ala mayor del esfenoides y la borde superior del
frontal
• Asterion: Unión de :
– Suturas parietomastoidea y
– Sutura occipitomastoidea
– con extremidad inferior de sutura lambdoidea .

74. PARIETAL
Arteria Meníngea Media

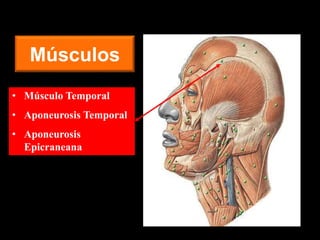

75. Músculos
• Músculo Temporal
• Aponeurosis Temporal
• Aponeurosis
Epicraneana

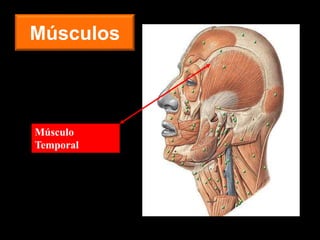

76. Músculos
Músculo
Temporal

77. Músculos
Aponeurosis
temporal

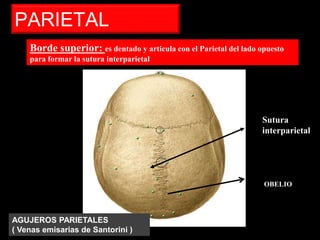

78. PARIETAL
Borde superior: es dentado y articula con el Parietal del lado opuesto
para formar la sutura interparietal
Sutura
interparietal
OBELIO
AGUJEROS PARIETALES
( Venas emisarias de Santorini )

79. Borde anterior: es dentado y articula con el frontal
para formar la sutura fronto-parietal
Sutura fronto-parietal
o Sutura coronal

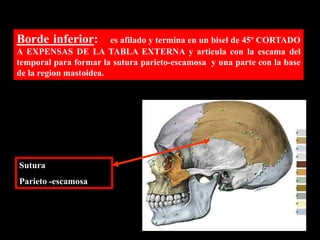

80. Borde inferior: es afilado y termina en un bisel de 45º CORTADO
A EXPENSAS DE LA TABLA EXTERNA y articula con la escama del
temporal para formar la sutura parieto-escamosa y una parte con la base
de la region mastoidea.
Sutura
Parieto -escamosa

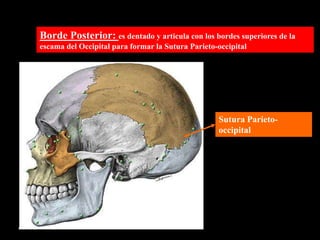

81. Borde Posterior: es dentado y articula con los bordes superiores de la
escama del Occipital para formar la Sutura Parieto-occipital
Sutura Parieto-
occipital

82. •Fin

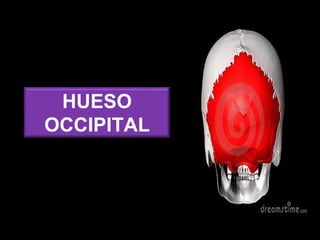

83. HUESO
OCCIPITAL

84. OCCIPITAL
( OCCIPUCIO )
• H. IMPAR MEDIO ,
SIMETRICO
• OCUPA LA PARTE MEDIA
E INFERIOR Y
POSTERIOR
• CONCAVO ARRIBA Y
ADELANTE
• COVEXO HACIA ABAJO Y
ATRÁS
• FORMA
IRREGULARMENTE
ROMBOIDAL
• FORMA BOVEDA COMO
LA BASE

85. Occipital Describe:
ESCAMA
CUERPO
MASAS LATERALES

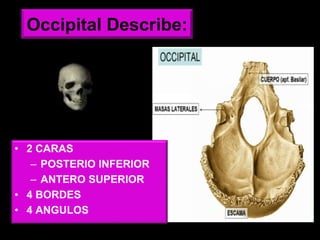

86. Occipital Describe:
• 2 CARAS
– POSTERIO INFERIOR
– ANTERO SUPERIOR
• 4 BORDES
• 4 ANGULOS

87. CARA POSTERO INFERIOR O
EXOCRANEAL
AGUJERO
OCCIPITAL:
 Diámetro antero- posterior 35mm
X 30mm
 Relaciona , cavidad craneal y
cod. vertebral
 DANDO PASO A:
– BULBO RAQUIDEO,
– 2 NERV. ESPINALES ,
– HIPOGLOSO MAYOR ,
– 2 ART. VERTEBRALES

88. • POR DELANTE
• POR DETRÁS
• POR LOS LADOS DEL
MISMO
Occipital se Describe:

89. POR DELANTE DEL A. OCCIPITAL
CARA INFERIOR DE LA APOFISIS BASILAR
• TUBERCULO FARINGEO
(APONEUROSIS DE LA
FARINGE )
• LADOS ( CRESTAS
MUSCULARES):
– INS. RECTO ANTERIOR
MAYOR Y
– R.A. MENOR DE CABEZA
• FOSITA NAVICULAR
• FOSA FARINGEA
(BOLSA FAR. DE LUSCHKA).

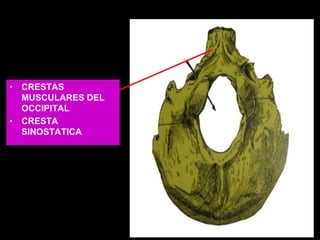

90. • CRESTAS
MUSCULARES DEL
OCCIPITAL
• CRESTA
SINOSTATICA

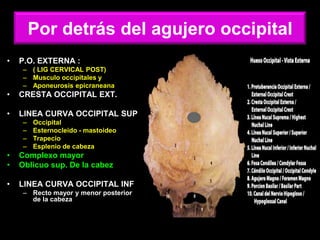

91. Por detrás del agujero occipital
• P.O. EXTERNA :
– ( LIG CERVICAL POST)
– Musculo occipitales y
– Aponeurosis epicraneana
• CRESTA OCCIPITAL EXT.
• LINEA CURVA OCCIPITAL SUP
– Occipital
– Esternocleido - mastoideo
– Trapecio
– Esplenio de cabeza
• Complexo mayor
• Oblicuo sup. De la cabez
• LINEA CURVA OCCIPITAL INF
– Recto mayor y menor posterior
de la cabeza

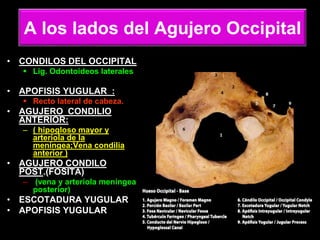

92. A los lados del Agujero Occipital
• CONDILOS DEL OCCIPITAL
 Lig. Odontoideos laterales
• APOFISIS YUGULAR :
 Recto lateral de cabeza.
• AGUJERO CONDILIO
ANTERIOR:
– ( hipogloso mayor y
arteriola de la
meníngea;Vena condilia
anterior )
• AGUJERO CONDILO
POST.(FOSITA)
– (vena y arteriola meníngea
posterior)
• ESCOTADURA YUGULAR
• APOFISIS YUGULAR

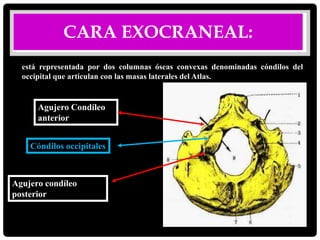

93. CARA EXOCRANEAL:
está representada por dos columnas óseas convexas denominadas cóndilos del
occipital que articulan con las masas laterales del Atlas.
Agujero condíleo
posterior
Cóndilos occipitales
Agujero Condíleo
anterior

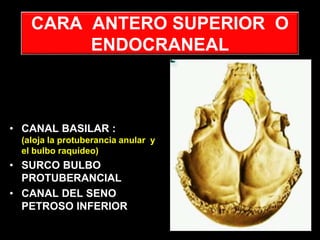

94. CARA ANTERO SUPERIOR O
ENDOCRANEAL
• CANAL BASILAR :
(aloja la protuberancia anular y
el bulbo raquídeo)
• SURCO BULBO
PROTUBERANCIAL
• CANAL DEL SENO
PETROSO INFERIOR

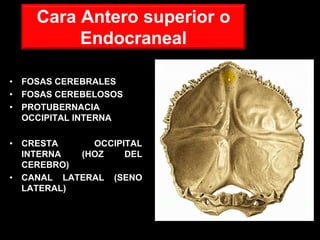

95. Cara Antero superior o
Endocraneal
• FOSAS CEREBRALES
• FOSAS CEREBELOSOS
• PROTUBERNACIA
OCCIPITAL INTERNA
• CRESTA OCCIPITAL
INTERNA (HOZ DEL
CEREBRO)
• CANAL LATERAL (SENO
LATERAL)

96. Cara Antero superior o
Endocraneal
• Prensa de Erofilo
• SENO LONG. SUP
• SENOS LATERALES
• Fosa Vermiana

97. A los lados del agujero
Occipital
• AUGERO CONDILIO
ANTERIOR
• N. hipogloso mayor
• Arteriola meníngea
• Vena condilea anterior
• AGUJERO CONDILO
POSTERIOR
• Vena condilea posterior
• CANAL DEL SENO LATERAL
• APOFISIS YUGULARES
• ESCOTADURAS
YUGULARES

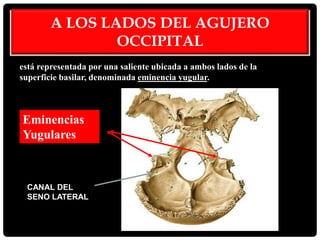

98. está representada por una saliente ubicada a ambos lados de la
superficie basilar, denominada eminencia yugular.
Eminencias
Yugulares
CANAL DEL
SENO LATERAL
A LOS LADOS DEL AGUJERO
OCCIPITAL

99. AGUJERO RASGADO
POSTERIOR
• N. GLOSOFARINGEO IX
• SENO PRETROSO MENOR
• VENA YUGULAR INTERNA
• N.ESPINAL XI
• N. NEUMOGASTRICO X

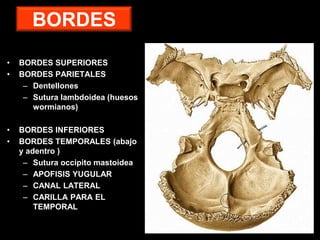

100. BORDES
• BORDES SUPERIORES
• BORDES PARIETALES
– Dentellones
– Sutura lambdoidea (huesos
wormianos)
• BORDES INFERIORES
• BORDES TEMPORALES (abajo
y adentro )
– Sutura occipito mastoidea
– APOFISIS YUGULAR
– CANAL LATERAL
– CARILLA PARA EL
TEMPORAL

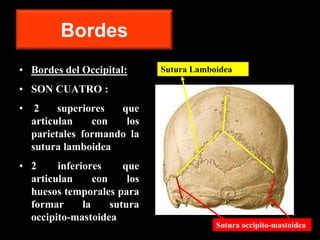

101. Bordes
• Bordes del Occipital:
• SON CUATRO :
• 2 superiores que
articulan con los
parietales formando la
sutura lamboidea
• 2 inferiores que
articulan con los
huesos temporales para
formar la sutura
occipito-mastoidea
Sutura Lamboidea
Sutura occipito-mastoidea

102. HUESOS WORMIANOS
Sutura lamboidea
Sutura occipito-mastoidea

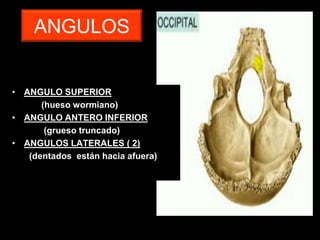

103. ANGULOS
• ANGULO SUPERIOR
(hueso wormiano)
• ANGULO ANTERO INFERIOR
(grueso truncado)
• ANGULOS LATERALES ( 2)
(dentados están hacia afuera)

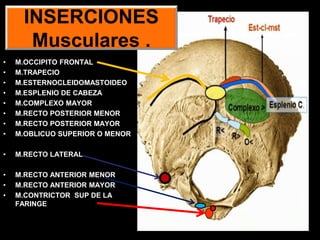

104. • M.OCCIPITO FRONTAL
• M.TRAPECIO
• M.ESTERNOCLEIDOMASTOIDEO
• M.ESPLENIO DE CABEZA
• M.COMPLEXO MAYOR
• M.RECTO POSTERIOR MENOR
• M.RECTO POSTERIOR MAYOR
• M.OBLICUO SUPERIOR O MENOR
• M.RECTO LATERAL
• M.RECTO ANTERIOR MENOR
• M.RECTO ANTERIOR MAYOR
• M.CONTRICTOR SUP DE LA
FARINGE
INSERCIONES
Musculares .

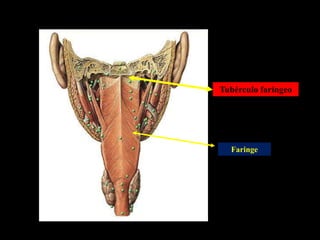

105. Tubérculo faríngeo
Faringe

106. Hoz del cerebelo

107. Seno sagital
superior

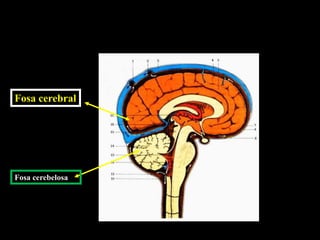

108. Fosa cerebral
Fosa cerebelosa

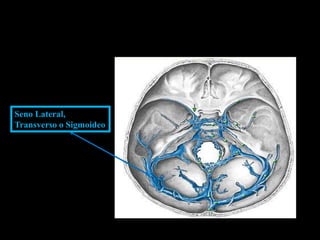

109. Seno Lateral,
Transverso o Sigmoideo

110. • FIN DE
OCCIPITAL

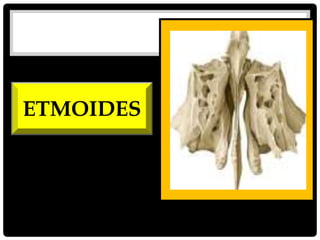

112. ETMOIDES

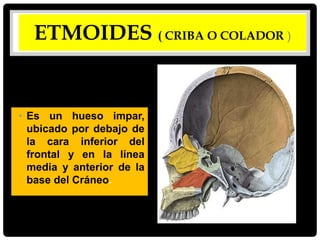

113. ETMOIDES ( CRIBA O COLADOR )
• Es un hueso impar,
ubicado por debajo de
la cara inferior del
frontal y en la línea
media y anterior de la
base del Cráneo.

114. SITUACIÓN
• Hueso del cráneo que está situado debajo de la
porción horizontal del frontal, en la parte anterior y
media de la base del cráneo.
• Ocupa la escotadura etmoidal del frontal y se une a
este último por las superficies anfractuosas que
limitan lateralmente esta escotadura. El etmoides
está constituido por cuatro porciones:

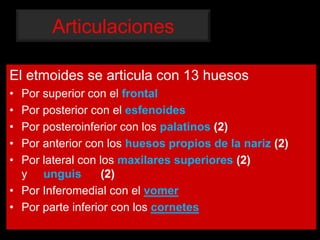

116. Articulaciones
El etmoides se articula con 13 huesos
• Por superior con el frontal
• Por posterior con el esfenoides
• Por posteroinferior con los palatinos (2)
• Por anterior con los huesos propios de la nariz (2)
• Por lateral con los maxilares superiores (2)
y unguis (2)
• Por Inferomedial con el vomer
• Por parte inferior con los cornetes

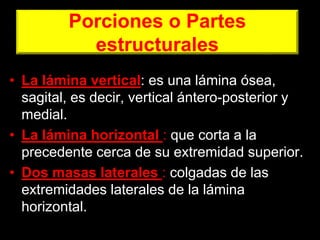

121. Porciones o Partes
estructurales
• La lámina vertical: es una lámina ósea,
sagital, es decir, vertical ántero-posterior y
medial.
• La lámina horizontal : que corta a la
precedente cerca de su extremidad superior.

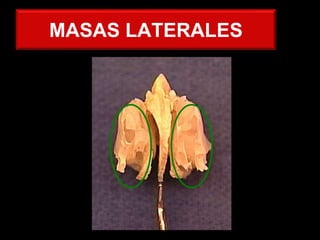

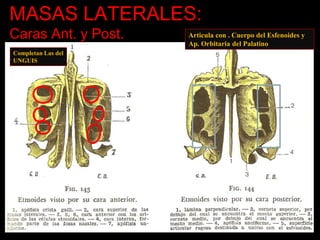

• Dos masas laterales : colgadas de las
extremidades laterales de la lámina
horizontal.

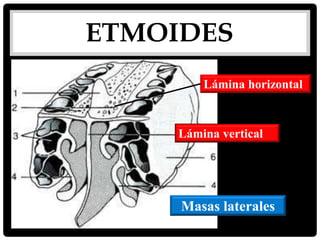

122. ETMOIDES
Lámina vertical
Lámina horizontal
Masas laterales

125. Vista Superior. Etmoides

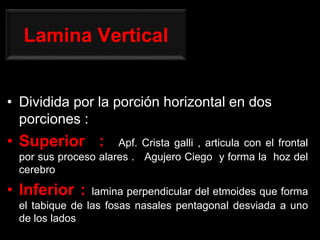

126. Lamina Vertical
• Dividida por la porción horizontal en dos
porciones :
• Superior : Apf. Crista galli , articula con el frontal
por sus proceso alares . Agujero Ciego y forma la hoz del
cerebro
• Inferior : lamina perpendicular del etmoides que forma
el tabique de las fosas nasales pentagonal desviada a uno
de los lados

127. Lamina Vertical
• Apófisis Crista galli
• Lámina
perpendicular

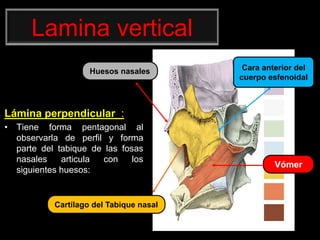

128. Lamina vertical
Lámina perpendicular :
• Tiene forma pentagonal al
observarla de perfil y forma
parte del tabique de las fosas
nasales articula con los
siguientes huesos:
Huesos nasales
Cartílago del Tabique nasal
Vómer
Cara anterior del
cuerpo esfenoidal

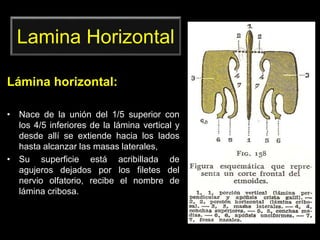

129. Lamina Horizontal
Lámina horizontal:
• Nace de la unión del 1/5 superior con
los 4/5 inferiores de la lámina vertical y
desde allí se extiende hacia los lados
hasta alcanzar las masas laterales,
• Su superficie está acribillada de
agujeros dejados por los filetes del
nervio olfatorio, recibe el nombre de
lámina cribosa.

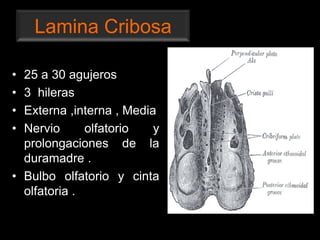

130. Lámina
Cribosa

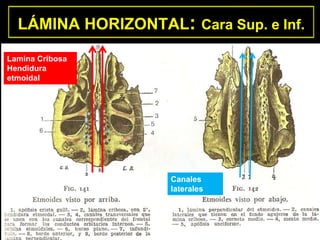

131. LÁMINA HORIZONTAL: Cara Sup. e Inf.
Lamina Cribosa
Hendidura
etmoidal
Canales
laterales

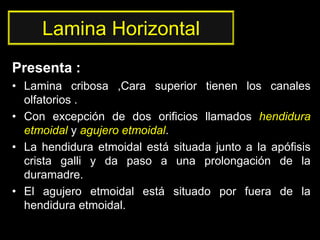

132. Lamina Horizontal
Presenta :
• Lamina cribosa ,Cara superior tienen los canales
olfatorios .
• Con excepción de dos orificios llamados hendidura
etmoidal y agujero etmoidal.
• La hendidura etmoidal está situada junto a la apófisis
crista galli y da paso a una prolongación de la
duramadre.
• El agujero etmoidal está situado por fuera de la
hendidura etmoidal.

133. Hendidura Etmoidal
Agujero Etmoidal
anterior
Conductos
etmoidales u
orbitarios internos
Canales olfatorios

134. AGUJEROS ETMOIDAL ES
ANTERIORES (N. nasal int.)
HENDIDURAS
ETMOIDALES
Hendidura
Etmoidal
• Hendidura etmoidal
• (Prolongación de la
duramadre y pituitaria )

135. Lamina Cribosa
• 25 a 30 agujeros
• 3 hileras
• Externa ,interna , Media
• Nervio olfatorio y
prolongaciones de la
duramadre .
• Bulbo olfatorio y cinta
olfatoria .

136. MASAS LATERALES

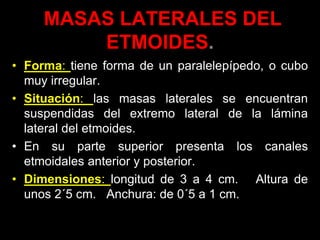

137. MASAS LATERALES DEL
ETMOIDES.
• Forma: tiene forma de un paralelepípedo, o cubo
muy irregular.
• Situación: las masas laterales se encuentran
suspendidas del extremo lateral de la lámina
lateral del etmoides.
• En su parte superior presenta los canales
etmoidales anterior y posterior.
• Dimensiones: longitud de 3 a 4 cm. Altura de
unos 2´5 cm. Anchura: de 0´5 a 1 cm.

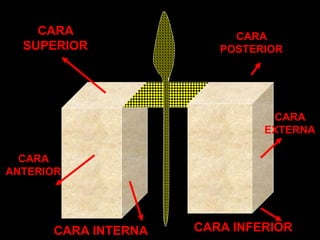

138. CARA
EXTERNA
CARA
SUPERIOR
CARA INTERNA CARA INFERIOR
CARA
ANTERIOR
CARA
POSTERIOR

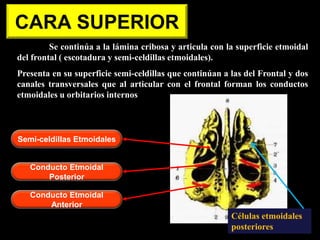

139. CARA SUPERIOR
Se continúa a la lámina cribosa y articula con la superficie etmoidal
del frontal ( escotadura y semi-celdillas etmoidales).
Presenta en su superficie semi-celdillas que continúan a las del Frontal y dos
canales transversales que al articular con el frontal forman los conductos
etmoidales u orbitarios internos
Células etmoidales
posteriores
Semi-celdillas Etmoidales
Conducto Etmoidal
Posterior
Conducto Etmoidal
Anterior

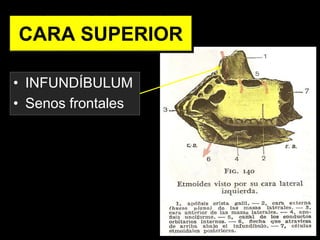

140. • INFUNDÍBULUM
• Senos frontales
CARA SUPERIOR

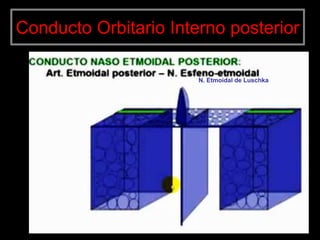

141. Conducto Orbitario Interno posterior
N. Etmoidal de Luschka

142. Conducto orbitario interno anterior

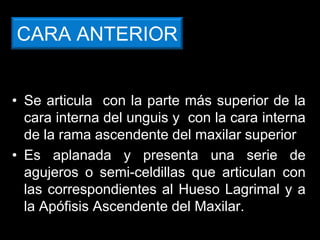

143. CARA ANTERIOR
• Se articula con la parte más superior de la
cara interna del unguis y con la cara interna
de la rama ascendente del maxilar superior
• Es aplanada y presenta una serie de
agujeros o semi-celdillas que articulan con
las correspondientes al Hueso Lagrimal y a
la Apófisis Ascendente del Maxilar.

144. Apófisis Frontal del
Maxilar
Hueso Lagrimal
Etmoides

145. CARA ANTERIOR
• De la extremidad anterior del meato medio
se desprende una lámina ósea delgada, la
apófisis unciforme.
• Termina por dos láminas: una inferior, se
articula con la apófisis etmoidal del cornete
inferior.
• Una superior que se articula con la cara
interna del maxilar superior.

146. CELDAS
ANTERIORES
CORNETE
MEDIO
APÓFISIS
UNCIFORME

147. MASAS LATERALES:
Caras Ant. y Post.
Completan Las del
UNGUIS
Articula con . Cuerpo del Esfenoides y
Ap. Orbitaria del Palatino

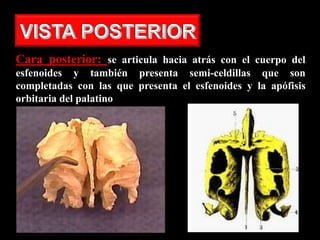

148. Cara posterior: se articula hacia atrás con el cuerpo del
esfenoides y también presenta semi-celdillas que son
completadas con las que presenta el esfenoides y la apófisis
orbitaria del palatino

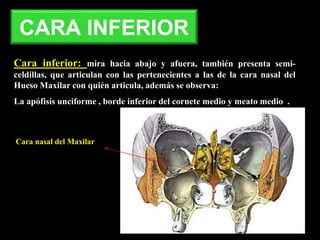

149. CARA INFERIOR
Cara inferior: mira hacia abajo y afuera, también presenta semi-
celdillas, que articulan con las pertenecientes a las de la cara nasal del
Hueso Maxilar con quién articula, además se observa:
La apófisis unciforme , borde inferior del cornete medio y meato medio .
Cara nasal del Maxilar

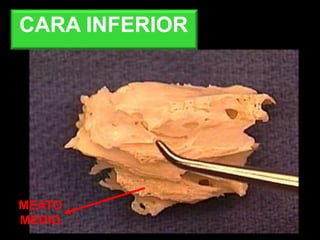

150. MEATO
MEDIO
CARA INFERIOR

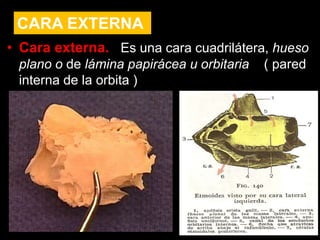

151. • Cara externa. Es una cara cuadrilátera, hueso
plano o de lámina papirácea u orbitaria ( pared
interna de la orbita )
CARA EXTERNA

154. CARA INTERNA
es bastante irregular y presenta dos salientes curvas y convexas denominadas
cornetes o conchas nasales, que forman parte de la pared lateral de las fosas
nasales y en cuyo interior dejan unos espacios denominados Meatos, (Espacios
turbinales) que comunican las fosas nasales con otros hueso del Cráneo
Concha nasal media
Concha nasal superior
Apófisis
Unciforme

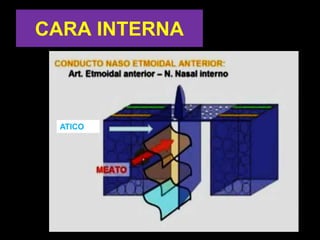

155. CARA INTERNA
ATICO

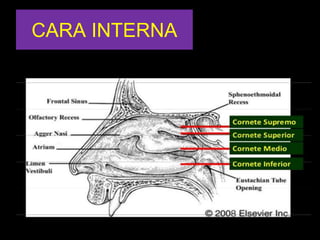

157. CARA INTERNA

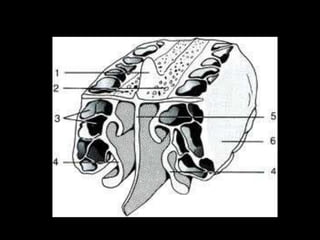

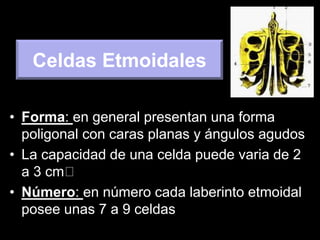

159. • Forma: en general presentan una forma
poligonal con caras planas y ángulos agudos
• La capacidad de una celda puede varia de 2
a 3 cm
• Número: en número cada laberinto etmoidal
posee unas 7 a 9 celdas
Celdas Etmoidales

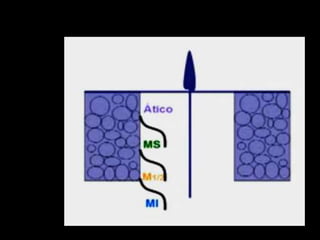

163. Senos
Paranasales
(desembocan)
• Atico : desemboca las celdas o senos
esfenoidales.
• Meato superior: desemboca las celdas
etmoidades posteriores
• Meato medio e infundíbulo : desemboca las
celdas etmoidales anteriores , senos frontales
, senos maxilares .
• Meato inferior : conducto lacrimo nasal

165. FIN

166. ESFENOIDES

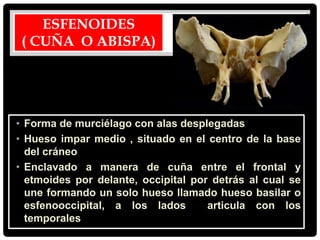

167. ESFENOIDES
( CUÑA O ABISPA)
• Forma de murciélago con alas desplegadas
• Hueso impar medio , situado en el centro de la base
del cráneo
• Enclavado a manera de cuña entre el frontal y
etmoides por delante, occipital por detrás al cual se
une formando un solo hueso llamado hueso basilar o
esfenooccipital, a los lados articula con los
temporales

168. HUESO ESFENOIDES
Articula y relaciona :
• Hacia delante con el
Etmoides y el
Frontal
• Hacia atrás con el
Occipital y los
Temporales.
• Se le distinguen
además las
siguientes porciones:
Frontal
Etmoides
Esfenoides
Temporales
Occipital

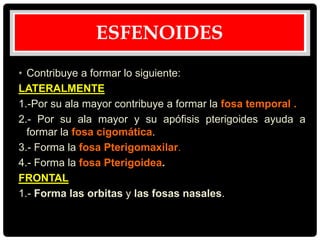

169. • Contribuye a formar lo siguiente:
LATERALMENTE
1.-Por su ala mayor contribuye a formar la fosa temporal .
2.- Por su ala mayor y su apófisis pterigoides ayuda a
formar la fosa cigomática.
3.- Forma la fosa Pterigomaxilar.
4.- Forma la fosa Pterigoidea.
FRONTAL
1.- Forma las orbitas y las fosas nasales.
ESFENOIDES

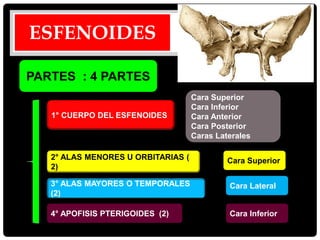

170. PARTES : 4 PARTES
1° CUERPO DEL ESFENOIDES
4° APOFISIS PTERIGOIDES (2)
2° ALAS MENORES U ORBITARIAS (
2)
3° ALAS MAYORES O TEMPORALES
(2)
Cara Superior
Cara Lateral
Cara Inferior
Cara Superior
Cara Inferior
Cara Anterior
Cara Posterior
Caras Laterales
ESFENOIDES

171. ESFENOIDES

172. Cuerpo
Cara Superior Endocraneal
Jugum Esfenoidal
Canales Olfatorios
Crista Cribosa
Canal Óptico
Silla Turca
Canales Etmoidales
Tubérculo Pituitario
Lámina Cuadrilátera
Apófisis Clinoides
Agujeros Ópticos
Articula con la Apósis Crista Galli

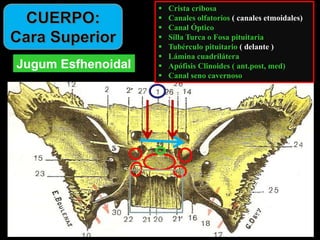

173. Jugum Esfhenoidal
 Crista cribosa
 Canales olfatorios ( canales etmoidales)
 Canal Óptico
 Silla Turca o Fosa pituitaria
 Tubérculo pituitario ( delante )
 Lámina cuadrilátera
 Apófisis Clinoides ( ant.post, med)
 Canal seno cavernoso

174. • Lamina cuadrilátera
• 2 escotaduras:
– Sup.N.motor comun
– Inf. N. motor externo
• Cara Anterior lisa
• Cara posterior
( Art. apófisis basilar )
Cuerpo

175. Cuerpo
Cara Inferior
Cresta Inferior del Esfenoides
Pico del Esfenoides
Segundo surco
Surcos para alojar alas del Vomer
Junto ala apófisis esfenoidal del
palatino ,forman el conducto
Pterigopalatino
• Art. Pterigo palatina
• N. Faringeo de Bock

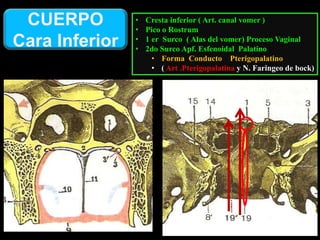

176. • Cresta inferior ( Art. canal vomer )
• Pico o Rostrum
• 1 er Surco ( Alas del vomer) Proceso Vaginal
• 2do Surco Apf. Esfenoidal Palatino
• Forma Conducto Pterigopalatino
• ( Art .Pterigopalatina y N. Faringeo de bock)
CUERPO
Cara Inferior

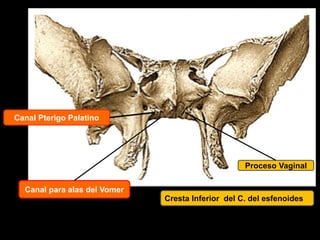

177. Cresta Inferior del C. del esfenoides
Proceso Vaginal
Canal Pterigo Palatino
Canal para alas del Vomer

179. • Pico o
Rostrum

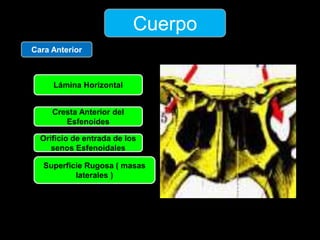

180. Cuerpo
Cara Anterior
Lámina Horizontal
Cresta Anterior del
Esfenoides
Orificio de entrada de los
senos Esfenoidales
Superficie Rugosa ( masas
laterales )

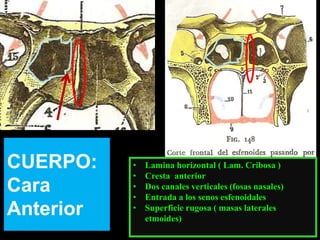

181. CUERPO:
Cara
Anterior
• Lamina horizontal ( Lam. Cribosa )
• Cresta anterior
• Dos canales verticales (fosas nasales)
• Entrada a los senos esfenoidales
• Superficie rugosa ( masas laterales
etmoides)

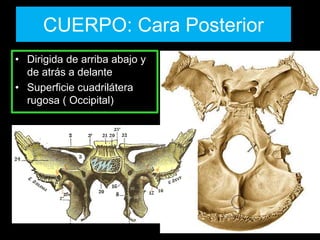

182. CUERPO: Cara Posterior
• Dirigida de arriba abajo y
de atrás a delante
• Superficie cuadrilátera
rugosa ( Occipital)

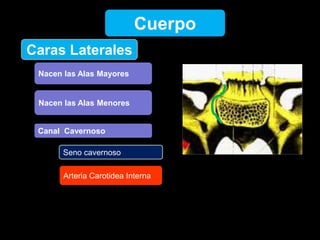

183. Caras Laterales
Cuerpo
Nacen las Alas Mayores
Nacen las Alas Menores
Canal Cavernoso
Seno cavernoso
Arteria Carotidea Interna

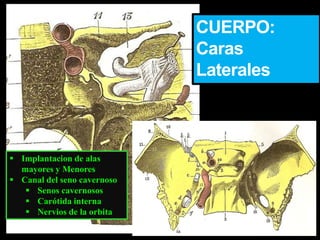

184. CUERPO:
Caras
Laterales
 Implantacion de alas
mayores y Menores
 Canal del seno cavernoso
 Senos cavernosos
 Carótida interna
 Nervios de la orbita

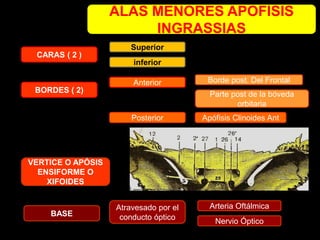

185. ALAS MENORES APOFISIS
INGRASSIAS
CARAS ( 2 )
Atravesado por el
conducto óptico
BORDES ( 2)
BASE
VERTICE O APÓSIS
ENSIFORME O
XIFOIDES
Superior
inferior
Posterior
Anterior Borde post. Del Frontal
Parte post de la bóveda
orbitaria
Apófisis Clinoides Ant
Arteria Oftálmica
Nervio Óptico

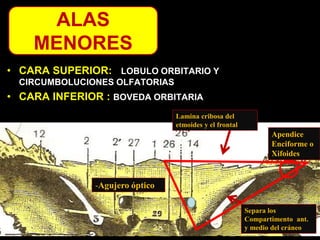

186. • CARA SUPERIOR: LOBULO ORBITARIO Y
CIRCUMBOLUCIONES OLFATORIAS
• CARA INFERIOR : BOVEDA ORBITARIA
-Agujero óptico
Separa los
Compartimento ant.
y medio del cráneo
Lamina cribosa del
etmoides y el frontal
Apendice
Enciforme o
Xifoides
ALAS
MENORES

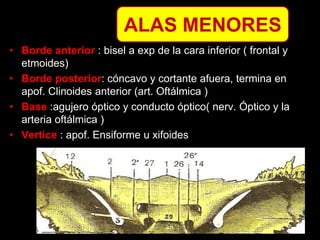

187. • Borde anterior : bisel a exp de la cara inferior ( frontal y
etmoides)
• Borde posterior: cóncavo y cortante afuera, termina en
apof. Clinoides anterior (art. Oftálmica )
• Base :agujero óptico y conducto óptico( nerv. Óptico y la
arteria oftálmica )
• Vertice : apof. Ensiforme u xifoides
ALAS MENORES

188. ALAS MAYORES
3 CARAS
3 BORDES

189. CARAS A . MAYORES
• CARA POSTERIOR ( CONCAVA)
• CARA ANTERIOR U ORBITARIA ( CUADRILATERA Y
PLANA , forma parte ext. De la orbita)
– Borde anterior articula malar
– Borde superior con el frontal ( hendidura esfenoidal )
• CARA EXTERNA: convexa arriba y concava atrás
– Dividida por :Cresta esfenotemporal
• ( superior ,fosa temporal ; musculo temporal )
• ( debajo , fosa cigomatica ; inserta el mus.
Terigoideo externo)
– Tubérculo esfenoidal (interna)( musc. temporal)

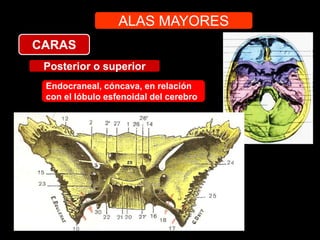

190. ALAS MAYORES
CARAS
Posterior o superior
Endocraneal, cóncava, en relación
con el lóbulo esfenoidal del cerebro

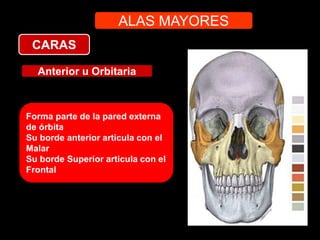

191. ALAS MAYORES
CARAS
Anterior u Orbitaria
Forma parte de la pared externa
de órbita
Su borde anterior articula con el
Malar
Su borde Superior articula con el
Frontal

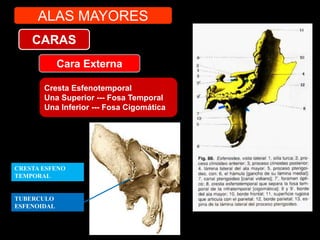

192. Cara Externa
Cresta Esfenotemporal
Una Superior --- Fosa Temporal
Una Inferior --- Fosa Cigomática
CARAS
ALAS MAYORES
CRESTA ESFENO
TEMPORAL
TUBERCULO
ESFENOIDAL

193. ALAS
MAYORES
: Caras (3)
CARA POSTERIOR
CARAANTERIOR
CARA EXTERNA
ÓRBITA
CEREBRO
FOSA
TEMPORAL
FOSA
CIGOMÁTICA
HENDIDURA
ESFENOIDAL
CRESTA ESFENO
TEMPORAL

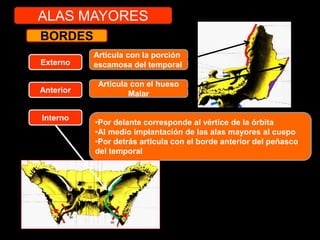

194. BORDES
Anterior
Externo
Interno
Articula con el hueso
Malar
Articula con la porción
escamosa del temporal
•Por delante corresponde al vértice de la órbita
•Al medio implantación de las alas mayores al cuepo
•Por detrás articula con el borde anterior del peñasco
del temporal
ALAS MAYORES

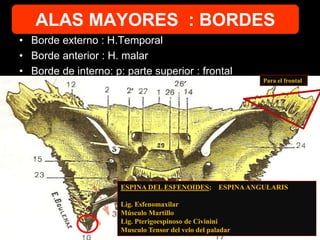

195. • Borde externo : H.Temporal
• Borde anterior : H. malar
• Borde de interno: p: parte superior : frontal
ESPINA DEL ESFENOIDES; ESPINAANGULARIS
Lig. Esfenomaxilar
Músculo Martillo
Lig. Pterigoespinoso de Civinini
Musculo Tensor del velo del paladar
Para el frontal
ALAS MAYORES : BORDES

196. ALAS MAYORES:
Bordes (3)
BORDE
EXTERNO:
(porción
escamosa del
temporal)
BORDE
ANTERIOR:
(H. Malar)
BORDE
INTERNO

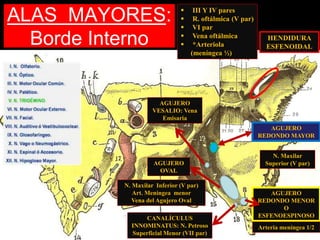

197. BORDE INTERNO
Hendidura Esfenoidal
N. Rama Oftálmico del Trigémino (V1)
N. Motor Ocular Común (III)
N. Motor Ocular Externo (VI)
N. Patético (IV)
Vena Oftálmica
Una Arteriola
Agujero Redondo Mayor N. Max. Superior (V2)
Agujero Oval
N. Max. Inferior (V3)
Arteria Meníngea Menor
Vena del agujero oval
Agujero Redondo Menor
Arterias y venas
meníngeas medias
ALAS MAYORES

198. ALAS MAYORES:
Borde Interno HENDIDURA
ESFENOIDAL
 III Y IV pares
 R. oftálmica (V par)
 VI par
 Vena oftálmica
 *Arteriola
(meníngea ½)
N. Maxilar
Superior (V par)
AGUJERO
REDONDO MAYOR
AGUJERO
OVAL
N. Maxilar Inferior (V par)
Art. Meníngea menor
Vena del Agujero Oval
AGUJERO
REDONDO MENOR
O
ESFENOESPINOSO
Arteria meníngea 1/2
AGUJERO
VESALIO: Vena
Emisaria
CANALÍCULUS
INNOMINATUS: N. Petroso
Superficial Menor (VII par)

199. APÓFISIS PTERIGOIDES
BASE
ALA INTERNA
ALA EXTERNA
FOSA PTERIGOIDEA

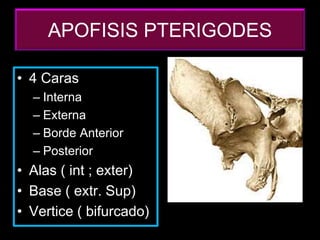

200. APOFISIS PTERIGODES
• 4 Caras
– Interna
– Externa
– Borde Anterior
– Posterior
• Alas ( int ; exter)
• Base ( extr. Sup)
• Vertice ( bifurcado)

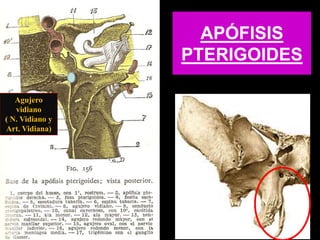

201. APÓFISIS
PTERIGOIDES
Agujero
vidiano
( N. Vidiano y
Art. Vidiana)

202. APOFISIS PTERIGOIDES:
Vértice
ALA INTERNA : (gancho)
Se desliza el tendón periestafilino externo
ALA EXTERNA
APÓFISIS
ESFENOIDAL DEL
PALATINO
(Fosa Pterigoidea)
Proceso
Vaginal
INDIVIDUALIZAN
ECOTADURA
APOF. PIRAMIDAL DEL
PALATINO
HAMULUS
FISURA
PTERIGODEA

203. Lamina medial
 Hamulus pterigoideo (gancho)
 Se proyecta desde el margen inferior
 Sirve de polea para el tensor del velo del paladar
 Zona de unión para el extremo superior del rafe
pterigomandibular ( ligamento Pterigomandibular)
 Espina y escotadura Tubarica (trompa de Eustaquio)
 Fosa escafoidea: inserción del tensor del velo del paladar
Lamina lateral
 Espina de Civinini ( ligamento Pterigo espinoso)
APOFISIS
PTERIGOIDES:

204. Pared ext.
Fosas nasales
Fosa
cigomática
(fascículo inf.
del
pterigoideo
externo)
Art. Con
el palatino
FOSA
Pterigoidea
(m. Pterigoideo
Interno)
Fosita escafoidea
(periestafilino
externo
Borde Posterior :
Escotadura para la
Trompa de Eustaquio
Espina de Civinivi
(Lig Pterigo espinoso )
ESCOTADURA Y
ESPINA TUBARICA
Hamulus
Fisura
pterigodea

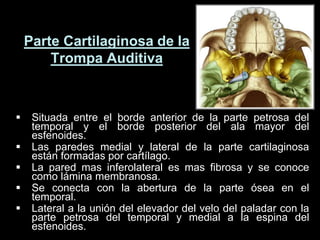

205. Parte Cartilaginosa de la
Trompa Auditiva
 Situada entre el borde anterior de la parte petrosa del
temporal y el borde posterior del ala mayor del
esfenoides.
 Las paredes medial y lateral de la parte cartilaginosa
están formadas por cartílago.
 La pared mas inferolateral es mas fibrosa y se conoce
como lámina membranosa.
 Se conecta con la abertura de la parte ósea en el
temporal.
 Lateral a la unión del elevador del velo del paladar con la
parte petrosa del temporal y medial a la espina del
esfenoides.

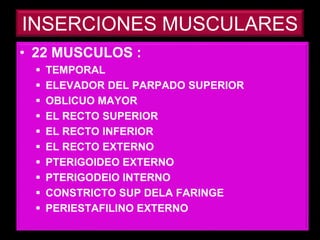

206. INSERCIONES MUSCULARES
• 22 MUSCULOS :
 TEMPORAL
 ELEVADOR DEL PARPADO SUPERIOR
 OBLICUO MAYOR
 EL RECTO SUPERIOR
 EL RECTO INFERIOR
 EL RECTO EXTERNO
 PTERIGOIDEO EXTERNO
 PTERIGODEIO INTERNO
 CONSTRICTO SUP DELA FARINGE
 PERIESTAFILINO EXTERNO

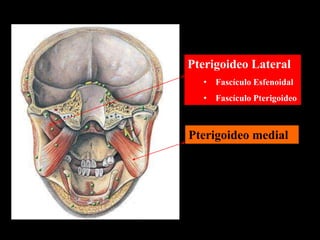

207. Pterigoideo medial
Pterigoideo Lateral
• Fascículo Esfenoidal
• Fascículo Pterigoideo

208. Peristafilino externo
( Tensor del velo del
paladar)

209. FIN
