Este documento presenta información sobre las articulaciones, músculos, vasos sanguíneos y nervios del tobillo y el pie. Describe las articulaciones del tobillo, subastragalina, tarsometatarsianas, metatarsofalángicas e interfalángicas. También detalla los orígenes, inserciones, inervaciones y acciones de varios músculos del pie. Además, explica la anatomía de las arterias tibial anterior y posterior, plantares interna y externa, así como la red venosa profunda y superficial del

1. UNIVERSIDAD TÉCNICA DE MACHALA
UNIDAD EDUCATIVA DE CIENCIAS MEDICAS Y DE LA SALUD
CARRERA DE MEDICINA
Estudiantes : Lilibeth Fajardo Medina
Doménica Echeverría Loayza
Clara Huarquila Henriquez
Nathaly Calva Toledo
Nohelia Mora Zambrano
Miembro Inferior: Tobillo y pie (Músculos ,
Arterias, Venas, Nervios)
Curso: Primer semestre paralelo C

2. ARTICULACIONES
DEL TOBILLO Y PIE

3. Superficies Articulares
Tibial
• Canal fibular
Peronea
Maleolo externo
Sindesmosis - tibioperonea

4. Medios de Unión

5. Articulación del tobillo - Talocrural
• Trocleartrosis
SUPERFICIES ARTICULARES:
Mortaja maleolar:
Extremos distales de tibia
y peroné.
Tróclea astragalina: forma
de polea.
• Maléolos sostienen al astrágalo mientas se desliza
(dorsiflexión). Limitada por lig. tibioperoneos ant. y post.
•Flexión plantar: inestable, queda suelta en la mortaja.

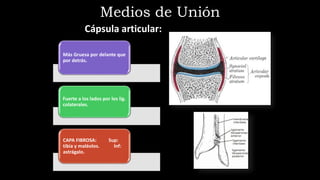

6. Cápsula articular:
Más Gruesa por delante que
por detrás.
Fuerte a los lados por los lig.
colaterales.
CAPA FIBROSA: Sup:
tibia y maléolos. Inf:
astrágalo.
Medios de Unión

7.  LIGAMENTO LATERAL EXTERNO:
 Peroneo-astragalino anterior.
 Peroneo-calcáneo.
 Peroneo-astragalino posterior
 LIGAMENTOS MEDIAL INTERNO (deltoideo):
 Tibio-escafoideo.
 Tibio-calcáneo.
 Tibio-astragalino anterior.
 Tibio-astragalino posterior.
LIGAMENTOS

8. Flexión plantar: Acción de los m del comp.
post. Dorso del pie alineado con la pierna,
cierto tambaleo.
Movimientos ocurren en un eje
transversal pasando a través del astrágalo
Dorsiflexión: Acción de los m. del comp.
ant. de pierna. Limitada por el tríceps sural
y lig. medial y lateral.

9. ARTICULACIONES DEL PIEPie
Astrágalo- calcanea
(Artrodia - Trocoide)
Astragalo - navicular
(Enartrosis)
Calcaneo - cuboidea
(Encaje Recíproco)
Tarsometatarsianas
(Artrodias)
Metatarso - Falangicas
(Condileas)
Interfalangicas
(Bisagra)

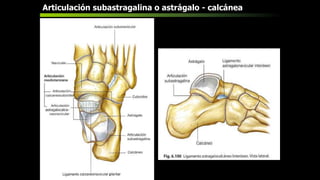

10. Articulación subastragalina o astrágalo - calcánea

11. ARTICULACION TALONAVICULAR,
ASTRALAGOESCAFOIDEA,ASTRALAGOCALCANEONAVICULAR
ATRÁS: CABEZA DEL
ASTRALAGO
DELANTE: CAVIDAD
GLENOIDEA DEL
ESCAFOIDES
MEDIAL: CARILLA
ANTEROINTERNA DEL
CALCANEO
LIGAMENTOS:
-ASTRALAGONAVICULAR
SUPERIOR
-CALCANEONAVICULAR
ANTERIOR
MEDIOS DE UNION

12. ARTICULACION DE CHOPART
FORMADA POR
CALCANEOCUBOIDEA Y
ASTRALAGONAVICULAR

13. ARTICULACION CUNEONAVICULAR
ARTICULACION
PLANA
CARA ANTERIOR DEL
HUESO NAVICULAR Y
CARA POSTERIOR DE
LAS TRES CUÑAS
LIGAMENTOS:
-LIGAMENTOS
CUNEONAVICULAR
DORSALES Y PLANTARES

14. LIGAMENTOS CUBONAVICULAR

15. ARTICULACIÓN CALCANEOCUBOIDEA
ATRÁS:CARA ANTERIOR DEL
CALCANEO
DELANTE: CARA POSTERIOR
DEL CUBOIDES
LIGAMENTOS:
-CALCANEOCUBOIDEO
SUPERIOR O DORSAL
-CALCANEOCUBOIDEA
INFERIOR O PLANTAR
LIGAMENTO SE CHOPART:
DOS ARTICULACIONES, DOS
FASCICULOS

16. ARTICULACIÓN CUNEOCUBOIDEA
ARTICULACION PLANA
CARA MEDIAL DEL
CUBOIDE Y CARA
LATERAL DEL
CUNEIFORME LATERAL
LIGAMENTOS:
-LIGAMENTOS
CUBOCUNEIFORME
DORSALES Y PLANTARES

17. ARTICULACIÓN INTERCUNEIFORME
ARTICULACION PLANA
MEDIAL: CARA MEDIAL
Y LATERAL DE LAS
CUÑAS
LIGAMENTOS:
-LIGAMENTOS
INTERCUNEIFORMES
DORSALES Y PLANTARES

18. Articulación tarsometatarsiana (TMT)
ARTICULACION DEL
CUBOIDES Y
CUNEIFORMES CON LOS
METATARSIANOS
DETRAS: SUPERFICIE
CONVERXA 1
CUNEIFORME, LISA DEL
RESTO Y SUPERFICIE DEL
CUBOIDES DOS CARILLAS
POR DETRÁS: BASE DE
LOS METATARSIANOS
LIGAMENTOS:
DORSALES, PALMARES E
INTEROSEOS

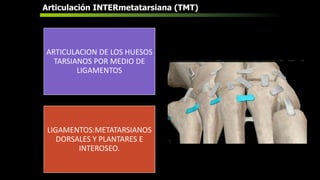

19. Articulación INTERmetatarsiana (TMT)
ARTICULACION DE LOS HUESOS
TARSIANOS POR MEDIO DE
LIGAMENTOS
LIGAMENTOS:METATARSIANOS
DORSALES Y PLANTARES E
INTEROSEO.

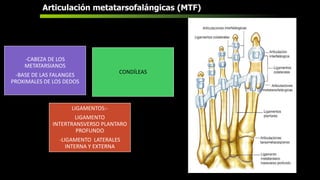

20. Articulación metatarsofalángicas (MTF)
-CABEZA DE LOS
METATARSIANOS
-BASE DE LAS FALANGES
PROXIMALES DE LOS DEDOS
CONDÍLEAS
LIGAMENTOS:-
LIGAMENTO
INTERTRANSVERSO PLANTARO
PROFUNDO
-LIGAMENTO LATERALES
INTERNA Y EXTERNA

21. Articulación interfalángicas (IF)
BISAGRA
ATRÁS: POLEA DE LA
CABEZA DEL FALANGE.
POR DETRÁS: CAVIDADES
GLENOIDEAS-
FIBROCARTILAGO
LIGAMENTOS: LATERALES
Y MEDIALES

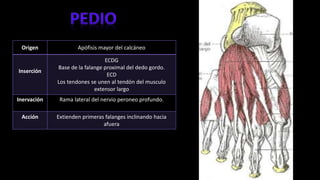

23. Origen Apófisis mayor del calcáneo
Inserción
ECDG
Base de la falange proximal del dedo gordo.
ECD
Los tendones se unen al tendón del musculo
extensor largo
Inervación Rama lateral del nervio peroneo profundo.
Acción Extienden primeras falanges inclinando hacia
afuera

25. Origen
Apófisis medial de la tuberosidad posterointerna
del calcáneo.
Inserción
Cara medial de la base de la falange proximal del
dedo gordo.
Inervación Nervio plantar medial.
Acción Abductor y flexor del dedo gordo.

26. Origen
Cabeza Oblicua: Tuberosidad Del Cuboides, Base De
Los Metatarsianos 3 Y 4 Cabeza Transversa:
3 Lengüetas Que Se Insertan Cara Inferior De Las
Tres Ultimas Articulaciones Metatarsofalangicas
Inserción Terminan En El Sesamoideo Externo Del Dedo Gordo
Inervación Rama Profunda Del Nervio Plantar Externo.
Acción Flexor Y Aductor Del Dedo Gordo.

27. Origen
Detrás sobre la cara inferior del cuboides y del 2 y 3
cuneiforme.
Inserción
Cabeza medial:
Sesamoideo interno del dedo gordo
Cabeza lateral: se funciona con el aductor del dedo
gordo
Inervación
Fascículo interno: nervio plantar interno,
Fascículo externo: nervio plantar externo
Acción
Flexor del dedo gordo

29. Origen Tuberosidad posteroexterna del calcáneo
Inserción Borde externo de la base de la 1ra falange.
Inervación Nervio palmar externo
Acción Flexiona el dedo chico, con un movimiento
de abducción.

31. Origen Atrás, sobre la tuberosidad del cuboides. Base
de del V metatarsiano.
Inserción 1ra falange del V dedo.
Inervación Nervio plantar externo
Acción Flexiona el V dedo del pie.

33. Origen Tuberosidad posterointerna del calcáneo
Inserción Sobre la falange media del dedo
correspondiente,
Inervación Nervio plantar interno
Acción Flexiona los 4 últimos dedos, a partir de la
2da falange.

34. Origen Interno: Cara interna del calcáneo
Externo: Cara inferior del calcáneo
Inserción Se van a fusionar sus dos bordes axiales, y
terminan en el tendón del flexor largo de los
dedos.
Inervación Nervio plantar externo
Acción Contribuye a la flexión de los dedos del pie,
corrigiendo la oblicuidad del V dedo.

35. Origen Tendones del flexor largo de los dedos.
Inserción Base de la primera falange y en el tendón
extensor correspondiente.
Inervación 1° y 2°: Nervio plantar interno
3° y 4°: Nervio plantar externo
Acción Flexiona la 1ra falange y extiende las dos
ultima.

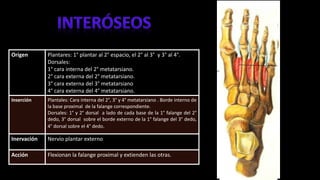

36. Origen Plantares: 1° plantar al 2° espacio, el 2° al 3° y 3° al 4°.
Dorsales:
1° cara interna del 2° metatarsiano.
2° cara externa del 2° metatarsiano.
3° cara externa del 3° metatarsiano
4° cara externa del 4° metatarsiano.
Inserción Plantales: Cara interna del 2°, 3° y 4° metatarsiano . Borde interno de
la base proximal de la falange correspondiente.
Dorsales: 1° y 2° dorsal a lado de cada base de la 1° falange del 2°
dedo, 3° dorsal sobre el borde externo de la 1° falange del 3° dedo,
4° dorsal sobre el 4° dedo.
Inervación Nervio plantar externo
Acción Flexionan la falange proximal y extienden las otras.

37. ARTERIAS DEL TOBILLO Y
PIE

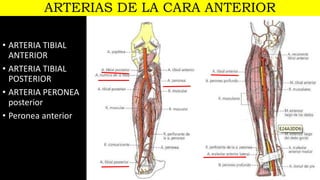

38. ARTERIAS DE LA CARA ANTERIOR
• ARTERIA TIBIAL
ANTERIOR
• ARTERIA TIBIAL
POSTERIOR
• ARTERIA PERONEA
posterior
• Peronea anterior

39. REGIÓN ANTERIOR DE LA GARGANTA DEL PIE
• Terminación de
la tibial anterior
• Arteria maleolar
interna
• Arteria maleolar
externa
• Arteria lateral del
tarso
• Arteria arcuata

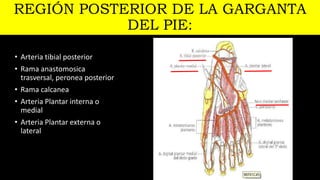

40. REGIÓN POSTERIOR DE LA GARGANTA
DEL PIE:
• Arteria tibial posterior
• Rama anastomosica
trasversal, peronea posterior
• Rama calcanea
• Arteria Plantar interna o
medial
• Arteria Plantar externa o
lateral

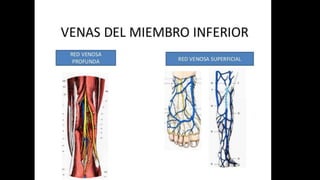

41. VENAS DEL TOBILLO Y
PIE

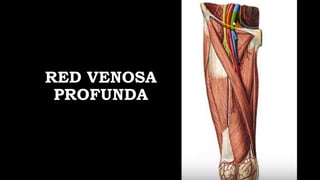

43. RED VENOSA
PROFUNDA

44. RED VENOSA
PLANTAR

45. RED VENOSA SUPERFICIAL

46. VENA SAFENA
MENOR

47. VENA SAFENA
MAGNA

48. NERVIOS DEL TOBILLO Y PIE
N. CIATICO
N. TIBIAL
POSTERIOR
N. PERONEO
COMUN N. PERONEO
PROFUNDO (Tibial
anterior)
N. PERONEO
SUPERFICIAL
(Musculocutáneo)
RAMA CUTANEA
DORSAL
INTERMEDIA
RAMA CUTANEA
DORSAL MEDIA
METATARSIANOS
DORSAL
RAMAS DIGITALES
(dorsales)RAMA MEDIAL
RAMA LATERAL
N. SURAL
N. PLANTAR
MEDIAL
N. PLANTAR
LATERAL
N. DIGITALES
PLANTARES
COMUNES
N. DIGITALES
PLANTARES
PROPIOS
METATARSIANOS
DORSAL (5TO
DEDO)
PLEXO SACRO
L4 – S3 DIVISIONES
POSTERIORES Y
ANTERIORES DEL
RAMO ANTERIOR DEL
NERVIO ESPINAL
N. TIBIAL
PLEXO
LUMBAR
PLEXO LUMBOSACRO L2 – L4 DIVISIONES
POSTERIORES Y
ANTERIORES DEL RAMO
ANTERIOR DEL NERVIO
ESPINAL
N. FEMORAL N. SAFENO INTERNO
CUTANEO SURAL
CUTANEO
SURAL
LATERAL

49. INERVACIÓN DEL PIE .
REGIÓN DORSAL
PLANTARES
M. PEDIO Uno o varios
filetes del tibial
anterior
Celda media Celda interna Celda externa Interóseos Lumbricales
Flexor corto
de los dedos
Nervio plantar
interno
Flexor corto
del dedo
gordo
Abductor del
dedo gordo
Abductor del
5to dedo
Flexor del
5to dedo Plantares y
dorsales
Aductor del
dedo gordo
Nervio plantar
externo
oponente
del 5to dedo
1° Y 2°
3° Y 4°
