El documento presenta el anteproyecto de un Parque Ecológico Yaguareté Corá que incluye un Centro de Investigación, un Centro de Interpretación y una Posada. Busca integrar la arquitectura al paisaje a través de formas horizontales y visuales hacia la naturaleza. Los edificios se articulan mediante pasillos elevados que proveen iluminación y ventilación natural. El proyecto propone el uso de energías renovables como paneles solares.

1. Parque Ecológico Yaguareté Corá
ANTEPROYECTO

2. GRUPO 1
FAU - UNNE

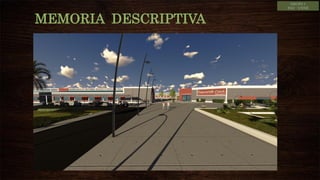

MEMORIA DESCRIPTIVA

3. GRUPO 1
FAU - UNNE
Idea Rectora, Morfología
Buscamos “abrazar” la
naturaleza y generar una
morfología que sea parte de la
misma
Integrar el proyecto al paisaje a
través de direccionales que
cortan al edifico para generar
visuales que relacionen
proyecto y entorno
El parque ecológico busca
recibir a través de las
direccionales los flujos de
personas

4. GRUPO 1
FAU - UNNE
Funcional, Estructural
Centro de Investigación
Las direccionales y
visuales
condicionaron a las
funciones y sus
aberturas
Funcionando como
elemento
independiente debido
a sus actividades
Centro de Interpretación
Expansiones hacia la
naturaleza y senderos
interpretativos
Centro de acceso
que distribuye a
los sectores
Centro generado por
la forma, genera un
entorno y sirve como
lugar de expansión
Ubicado en el centro
para ser mas
“directo” debido a
que recibe gente
nueva todo momento
Posada
Alejado para mayor
tranquilidad y mas
vinculado a
actividades
recreativas

5. PLANTAS
GRUPO 1
FAU - UNNE
Relación Ciudad – Sitio – Esteros
N
Único acceso, revitalizaría
Actividades de paseo
Diferente y
autosuficiente
No sacarle
protagonismo
Área Macro, cómo la intervenimos? A través de actividades vinculadoras, como cabalgatas y usar cuatriciclos, conservaremos el camino hacia el
parque ya que revitalizaría la zona del recorrido (futuras inversiones como gasolineras o gomerías), además que no se puede generar un acceso
mas directo porque pasaría por la zona de pantanos y por ley y razones obvias no es posible.
Nuestra relación con la ciudad será mas por actividades que intervenciones. “Un centro se genera por sus actividades”, la ciudad será protagonista
de su tradición, el parque no le sacará su protagonismo alardeando de tradiciones, ofrecerá nuevas opciones para que el cliente elija.
Área Micro, portal de acceso, un parque distinto a lo que ofrece el paquete Esteros en C. Pellegrini, un turismo “new age” que se encuentra en
auge y atrae por sus actividades. Además de la importancia de su centro de investigación e interpretación.

6. GRUPO 1
FAU - UNNE
Planimetría
Conexión a
senderos
interpretativos
Desde Concepción
Desde Esteros

7. Planta General
GRUPO 1
FAU - UNNE

8. Planta Centro de Investigación (1640 m2)
GRUPO 1
FAU - UNNE

9. GRUPO 1
FAU - UNNE
Planta Centro de Investigación
Social
Zona investigación
Administración

10. GRUPO 1
FAU - UNNE
Planta Centro de Investigación
1
Hall de acceso
2
Administración
3
Depósito
4
8 boxes
5
2 aulas
6
4 laboratorios
7
Archivo
8
Auditorio
9
Salón Interpretación
especializado
10
Bar

11. Planta Centro de Interpretación (1200 m2)
GRUPO 1
FAU - UNNE

12. GRUPO 1
FAU - UNNE
Planta Centro de Interpretación
Público
Administración

13. GRUPO 1
FAU - UNNE
Planta Centro de Interpretación
1
Hall de acceso
2
Salón Interpretación
3
2 Microcines
4
Depósito, Archivo
5
Administración
6
4 Aulas
7
Bar

14. GRUPO 1
FAU - UNNE
Planta Posada
(1600 m2)

15. GRUPO 1
FAU - UNNE
Planta Posada
Social
Administracion
Habitaciones
Spa

16. GRUPO 1
FAU - UNNE
Planta Posada
Social
Administracion
Habitaciones
Spa

17. GRUPO 1
FAU - UNNE
Planta Posada
1
Hall de acceso
2
Restaurante
3
Expansión Restaurante
4
Cocina
5
Depósito
6
Lavandería
7
Despensa
8
Salón de juegos
9
Sala de lectura semicubierta
10
Administración
11
Habitaciones dobles
12
Habitaciones triples
13
Spa y yoga

18. VISTAS
Centro de Investigación
Centro de Interpretación
Posada
GRUPO 1
FAU - UNNE

19. GRUPO 1
FAU - UNNE
CORTES
+
+
Centro de Interpretación. Corte transversal
+
±
Posada. Corte longitudinal
+
+
±
Centro Investigación. Corte transversal

20. ESTRUCTURA
GRUPO 1
FAU - UNNE
Para la modulación usamos de referente al
pasillo ya que es la zona de techo de losa.
La estructura de este articulador es de
pórticos, mientras que sus costados usan los
mismos ejes pero con muros portantes para
sostener el techo de chapa Zip Rib.
Se une la
estructura para
generar un patio
semicubierto
En ciertas partes la altura del pasillo es
usada para jerarquizar lugares, como ser el
auditorio y el salón de interpretación.

21. GRUPO 1
FAU - UNNE
Estructura de Centro de Investigación
La altura del pasillo usamos para
jerarquizar el Auditorio y los accesos

22. GRUPO 1
FAU - UNNE

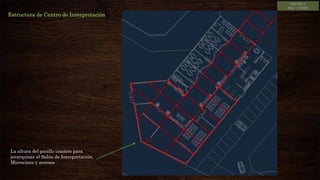

Estructura de Centro de Interpretación
La altura del pasillo usamos para
jerarquizar el Salón de Interpretación,
Microcines y accesos

23. GRUPO 1
FAU - UNNE
Estructura de la Posada
El pasillo como articulador y se ensancha
en el acceso para jerarquizar y usarse como
hall

24. ADECUACIÓN ECOLÓGICA
GRUPO 1
FAU - UNNE
Recolección de aguas pluviales
Aberturas para iluminación interior
Paneles solares que pensamos usarlo
para la iluminación y artefactos
eléctricos
Uso de colores claros para reflejar la luz
y absorber menos calor
El solado es de un alisado de cemento
tratado para absorver poco calor
La iluminación usa la energía de los
paneles solares. Las luces LED no
consumen mucha energía, son durables y
el color de la luz es agradable
La orientación se tuvo en cuenta a la
hora de las aberturas, en zonas que
necesitábamos abrir ventanas de
considerable tamaño, ubicamos aleros
especiales

25. GRUPO 1
FAU - UNNE
En los tres pasillos principales de los tres paquetes sobreelevamos
la losa no solo para estética interior sino para iluminación natural y
ventilación. Una ventilación organizada por ventanas, puertas y las
ventanillas de la losa sobreelevada de los pasillos.
(El aire caliente sube y el frío baja) pudiendo así generar
ventilación. La iluminación entra por las ventanillas y debido a la
altura, la luz no llega directo al pasillo, generando luminosidad
homogénea.
Aprovechamos la cubierta de losa para ubicar paneles solares y
así poder usar energía solar. Cada centro cuenta en su depósito
los elementos necesarios para usar esta energía
(banco de baterías y conversores).
A su vez, el techo inclinado de chapa Zip Rib tiene un sistema
de recolección pluvial, en la cual necesitamos un tanque
recolector que se puede ocultar bajo la tierra y poder usar a
través de un filtrado para distintos fines (no es agua potable).

26. GRUPO 1
FAU - UNNE
Un problema fue que las habitaciones de la Posada daban hacia las
mejores visuales pero la peor orientación, resolvimos con unos
aleros con persianas de madera para regular la incidencia del sol.
El material predominante en la propuesta es el perfil de vidrio Profilit.
La idea fue aplicar este material a modo de piel, generando una cámara de aire
entre el cerramiento propiamente dicho del edificio y la piel exterior.
Esta cámara cumplirá dos funciones:
Comportamiento bioclimático. Permitiendo la circulación de aire dentro de la
misma, confiere al edificio cualidades de sustentabilidad colaborando para
optimizar el uso de los recursos energéticos.
Iluminación. La cámara en su interior estará pintada íntegramente de blanco, e
iluminada transmitirá por reflexión de forma indirecta una suave luz blanca hacia
el exterior a través de los paneles translucidos de vidrio.
Los aventanamientos necesarios interrumpirán la piel de paneles de vidrio y se
resolverán a través de cajas estancas.
Sistema con vidrios Profilit

27. CROQUIS
Vista aérea del complejo
GRUPO 1
FAU - UNNE

28. GRUPO 1
FAU - UNNE
Acceso principal, se puede observar a la izquierda el Centro de
Investigación y a la derecha el Centro de Interpretación, un sector amplio
que está pensado para recibir contingentes como colegios, grupos, etc.

29. GRUPO 1
FAU - UNNE
Acceso principal, se puede observar el Centro de Investigación,
un sector amplio que está pensado para recibir contingentes
como colegios, grupos, etc.

30. GRUPO 1
FAU - UNNE
Visto desde el estacionamiento del Centro de Investigación. Se
puede observar un espacio semicubierto para vehículos y un
acceso secundario al bloque.

31. GRUPO 1
FAU - UNNE
Desde la expansión del bar y acceso al auditorio, se puede
apreciar la arquitectura y su paisaje circundante

32. GRUPO 1
FAU - UNNE
Acceso principal, se puede observar el Centro de Interpretación,
un sector amplio que está pensado para recibir contingentes
como colegios, grupos, etc.

33. GRUPO 1
FAU - UNNE
Expansión del patio cubierto del Centro de Interpretación y la
Posada. Se puede observar el estacionamiento y unos
escalamientos debidos a la leve pendiente del terreno.

34. GRUPO 1
FAU - UNNE
Conexión entre Centro de Interpretación y Posada a través de un
amplio sector semicubierto que alberga la expansión del bar y
restaurante. Lugar donde pensamos que preferirán estar la
mayoría de las personas debido a sus visuales.

35. GRUPO 1
FAU - UNNE
Conexión entre Centro de Interpretación y Posada a través de un
amplio sector semicubierto que alberga la expansión del bar y
restaurante. Lugar donde pensamos que preferirán estar la
mayoría de las personas debido a sus visuales.

36. GRUPO 1
FAU - UNNE
Desde el lago se puede observar la integración del parque
ecológico al paisaje, a través de la horizontalidad, visuales y el
uso de colores.

37. GRUPO 1
FAU - UNNE
Caballeriza y torre para avistaje de aves, decidimos hacerla
circular para generar un movimiento visual de 360°.

38. GRUPO 1
FAU - UNNE
Torre de avistaje de aves y camino que conecta al sendero
interpretativo por el monte.

39. GRUPO 1
FAU - UNNE
Atardecer en el parque

40. GRUPO 1
FAU - UNNE
Vista nocturna del acceso principal.

41. GRUPO 1
FAU - UNNE
El parque ecológico en la noche

42. GRUPO 1
FAU - UNNE
El parque ecológico en la noche

43. GRUPO 1
Fiorio, Mora, Obregón
Arq. Pintos Gladis
UPC 2013
FAU - UNNE
Blog
http://fimoob.blogspot.com.ar/
