El documento describe los componentes básicos de una computadora personal, incluyendo la placa base, la fuente de alimentación, la unidad central de procesamiento, las memorias y las unidades de almacenamiento. Explica que la placa base contiene el microprocesador, las memorias y los controladores de los periféricos de entrada/salida, los cuales se comunican a través de buses. También define conceptos como bit, byte, programa e interruptores.

1. Hardware de PC Juan Antonio CARBAJAL MAYHUA http://www.jcarbajalm.ya.st

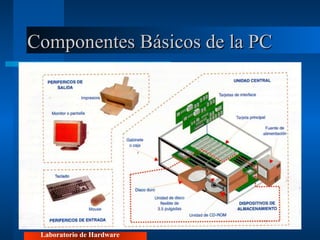

2. Componentes Básicos de la PC Laboratorio de Hardware

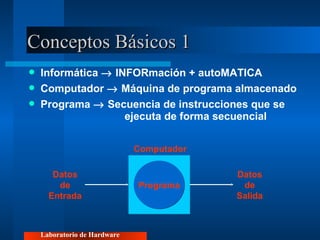

3. Conceptos Básicos 1 Informática  INFORmación + autoMATICA Computador  Máquina de programa almacenado Programa  Secuencia de instrucciones que se ejecuta de forma secuencial Laboratorio de Hardware Programa Datos de Entrada Datos de Salida Computador

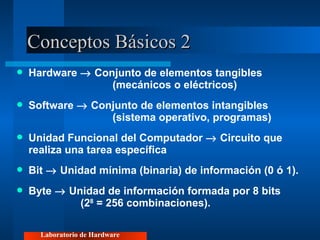

4. Conceptos Básicos 2 Hardware  Conjunto de elementos tangibles (mecánicos o eléctricos) Software  Conjunto de elementos intangibles (sistema operativo, programas) Unidad Funcional del Computador  Circuito que realiza una tarea específica Bit  Unidad mínima (binaria) de información (0 ó 1). Byte  Unidad de información formada por 8 bits (2 8 = 256 combinaciones). Laboratorio de Hardware

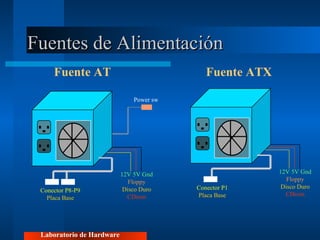

5. Power sw Conector P8-P9 Placa Base 12V 5V Gnd Floppy Disco Duro CDrom Conector P1 Placa Base 12V 5V Gnd Floppy Disco Duro CDrom Fuente AT Fuente ATX Laboratorio de Hardware Fuentes de Alimentación

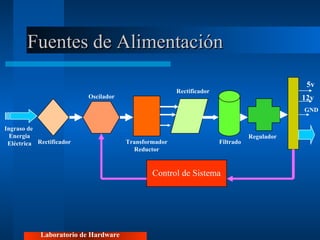

6. Fuentes de Alimentación Laboratorio de Hardware 5v 12v GND Control de Sistema Rectificador Oscilador Transformador Reductor Rectificador Filtrado Regulador Ingraso de Energia Eléctrica

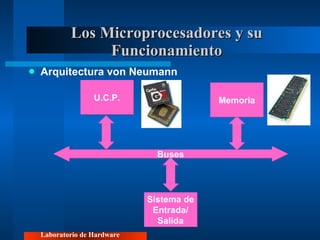

7. Los Microprocesadores y su Funcionamiento Arquitectura von Neumann Laboratorio de Hardware Buses Sistema de Entrada/ Salida U.C.P. Memoria

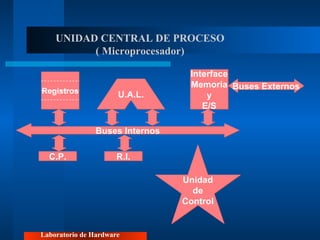

8. UNIDAD CENTRAL DE PROCESO ( Microprocesador) Laboratorio de Hardware Registros U.A.L. C.P. Interface Memoria y E/S R.I. Unidad de Control Buses Internos Buses Externos

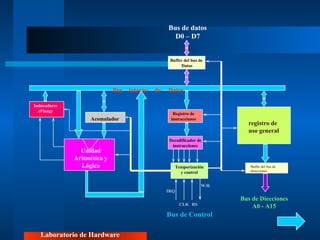

9. registro de uso general Buffer del bus de direcciones Bus interno de Datos Registro de instrucciones Decodificador de instrucciones Temporización y control Acomulador Unidad Aritmética y Lógica Buffer del bus de Datos Inducadores (Flang) Bus de Diecciones A0 - A15 Bus de Control IRQ CLK RS W/R Bus de datos D0 – D7 Laboratorio de Hardware

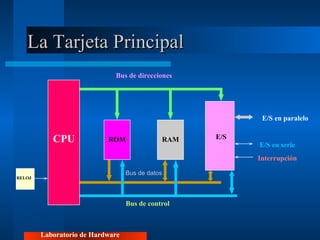

10. La Tarjeta Principal Bus de datos Bus de control Bus de direcciones CPU ROM RAM E/S E/S en paralelo E/S en serie Interrupción RELOJ Laboratorio de Hardware

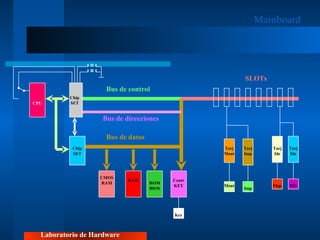

11. Bus de control SLOTs Bus de direcciones Bus de datos CMOS RAM RAM ROM BIOS Contr KEY Chip SET Chip SET Tarj Mont Mont Tarj Imp Tarj Ide Tarj Ide Imp Flop HD Key CPU Laboratorio de Hardware Mainboard

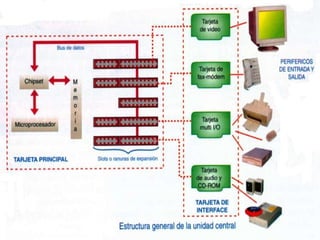

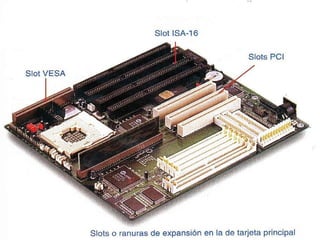

12. Laboratorio de Hardware

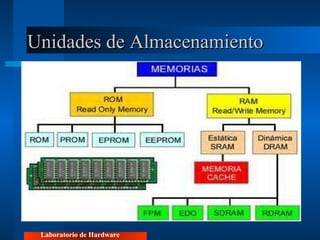

13. Unidades de Almacenamiento Laboratorio de Hardware

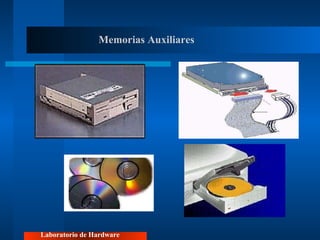

14. Laboratorio de Hardware Memorias Auxiliares

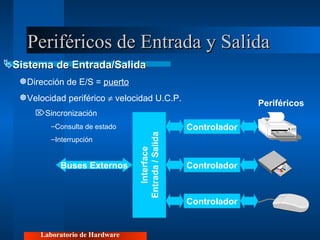

15. Periféricos de Entrada y Salida Laboratorio de Hardware Sistema de Entrada/Salida Dirección de E/S = puerto Velocidad periférico  velocidad U.C.P. Sincronización Consulta de estado Interrupción Interface Entrada / Salida Buses Externos Controlador Periféricos Controlador Controlador

17. Undac www.jcarbajalm.ya.st
