1. ELABORADO POR: Lic. Yesenia Cetina Marrufo
UNIDAD I
DISPOSITIVOS DE ENTRADA Y
SALIDA

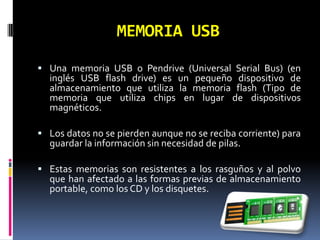

2. MEMORIA USB
 Una memoria USB o Pendrive (Universal Serial Bus) (en
inglés USB flash drive) es un pequeño dispositivo de
almacenamiento que utiliza la memoria flash (Tipo de
memoria que utiliza chips en lugar de dispositivos
magnéticos.
 Los datos no se pierden aunque no se reciba corriente) para
guardar la información sin necesidad de pilas.
 Estas memorias son resistentes a los rasguños y al polvo
que han afectado a las formas previas de almacenamiento
portable, como los CD y los disquetes.

3. MEMORIA USB
 Los sistemas operativos más modernos pueden leer
y escribir en las memorias sin necesidad de
controladores adicionales. En los equipos antiguos
(como por ejemplo los equipados con Windows 98)
se necesita instalar un controlador de dispositivo
(Driver).
 Todas las versiones de Linux que soportan
dispositivos USB (USB, de sus siglas en inglés
Universal Serial Bus) o SCSI (Small Computer System
Interface es una interfaz estándar para la
transferencia de datos entre periféricos en el bus del
ordenador) soportan dispositivos USB Flash.

4. CARACTERÍSTICAS
 Las memorias actuales son USB 2.0, lo que les permite alcanzar
velocidades de escritura/lectura de hasta 480 Mbit/s teóricos
(aunque en la práctica, como mucho, alcanzan unos 20
Mbytes/s, es decir 160 Mbit/s).
 Tienen una capacidad de almacenamiento que va desde
algunos Megabytes hasta 60 Gigabytes, aunque algunos
llaveros que incorporan un minúsculo disco duro en vez de una
memoria flash pudiendo almacenar muchísima más cantidad
de información.
 Sin embargo, algunos ordenadores pueden tener dificultades
para leer la información contenida en dispositivos de más 2 GB
de capacidad.

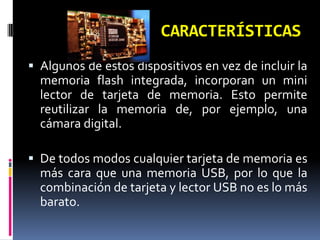

5. CARACTERÍSTICAS
 Algunos de estos dispositivos en vez de incluir la
memoria flash integrada, incorporan un mini
lector de tarjeta de memoria. Esto permite
reutilizar la memoria de, por ejemplo, una
cámara digital.
 De todos modos cualquier tarjeta de memoria es
más cara que una memoria USB, por lo que la
combinación de tarjeta y lector USB no es lo más
barato.

6. CARACTERÍSTICAS
 Otro formato de memoria USB es un
Reproductor MP3 con conexión USB y una
memoria flash interna.
 Una memoria USB, es esencialmente una
memoria flash del tipo NAND (un tipo de
memoria de destello comúnmente usada para
uso de almacenamiento masivo como cámaras
digitales y reproductores MP3) integrada con
una interface USB 1.1 ó 2.0.

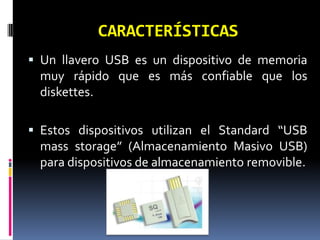

7. CARACTERÍSTICAS
 Un llavero USB es un dispositivo de memoria
muy rápido que es más confiable que los
diskettes.
 Estos dispositivos utilizan el Standard “USB
mass storage” (Almacenamiento Masivo USB)
para dispositivos de almacenamiento removible.

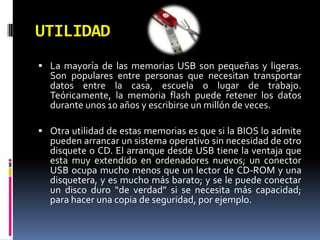

8. UTILIDAD
 La mayoría de las memorias USB son pequeñas y ligeras.
Son populares entre personas que necesitan transportar
datos entre la casa, escuela o lugar de trabajo.
Teóricamente, la memoria flash puede retener los datos
durante unos 10 años y escribirse un millón de veces.
 Otra utilidad de estas memorias es que si la BIOS lo admite
pueden arrancar un sistema operativo sin necesidad de otro
disquete o CD. El arranque desde USB tiene la ventaja que
esta muy extendido en ordenadores nuevos; un conector
USB ocupa mucho menos que un lector de CD-ROM y una
disquetera, y es mucho más barato; y se le puede conectar
un disco duro “de verdad” si se necesita más capacidad;
para hacer una copia de seguridad, por ejemplo.

9. UTILIDAD
 Asimismo, algunas distribuciones de GNU/Linux
(GNU/Linux es la denominación defendida por
Richard Stallman y otros para el sistema operativo
que utiliza el kernel Linux en conjunto con las
aplicaciones de sistema creadas por el proyecto
GNU. Comúnmente este sistema operativo es
denominado simplemente Linux.) Están contenidas
completamente en un llavero USB y pueden arrancar
desde allí
 Como medida de seguridad, algunos de estas
memorias tienen posibilidad de impedir la escritura
mediante un interruptor, como la pestaña de los
antiguos disquetes.

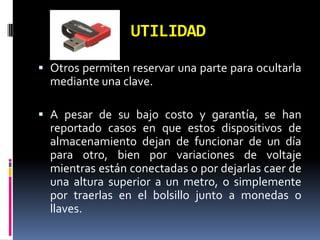

10. UTILIDAD
 Otros permiten reservar una parte para ocultarla
mediante una clave.
 A pesar de su bajo costo y garantía, se han
reportado casos en que estos dispositivos de
almacenamiento dejan de funcionar de un día
para otro, bien por variaciones de voltaje
mientras están conectadas o por dejarlas caer de
una altura superior a un metro, o simplemente
por traerlas en el bolsillo junto a monedas o
llaves.

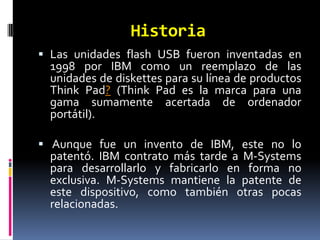

11. Historia
 Las unidades flash USB fueron inventadas en
1998 por IBM como un reemplazo de las
unidades de diskettes para su línea de productos
Think Pad? (Think Pad es la marca para una
gama sumamente acertada de ordenador
portátil).
 Aunque fue un invento de IBM, este no lo
patentó. IBM contrato más tarde a M-Systems
para desarrollarlo y fabricarlo en forma no
exclusiva. M-Systems mantiene la patente de
este dispositivo, como también otras pocas
relacionadas.

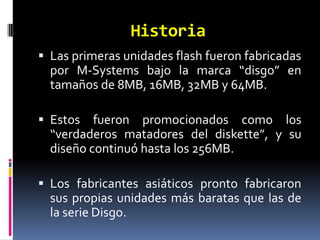

12. Historia
 Las primeras unidades flash fueron fabricadas
por M-Systems bajo la marca “disgo” en
tamaños de 8MB, 16MB, 32MB y 64MB.
 Estos fueron promocionados como los
“verdaderos matadores del diskette”, y su
diseño continuó hasta los 256MB.
 Los fabricantes asiáticos pronto fabricaron
sus propias unidades más baratas que las de
la serie Disgo.

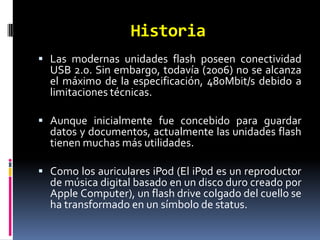

13. Historia
 Las modernas unidades flash poseen conectividad
USB 2.0. Sin embargo, todavía (2006) no se alcanza
el máximo de la especificación, 480Mbit/s debido a
limitaciones técnicas.
 Aunque inicialmente fue concebido para guardar
datos y documentos, actualmente las unidades flash
tienen muchas más utilidades.
 Como los auriculares iPod (El iPod es un reproductor
de música digital basado en un disco duro creado por
Apple Computer), un flash drive colgado del cuello se
ha transformado en un símbolo de status.

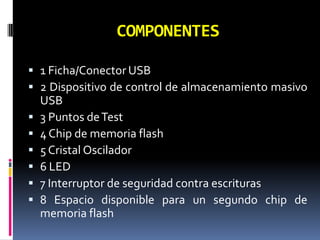

14. COMPONENTES
 1 Ficha/Conector USB
 2 Dispositivo de control de almacenamiento masivo
USB
 3 Puntos de Test
 4 Chip de memoria flash
 5 Cristal Oscilador
 6 LED
 7 Interruptor de seguridad contra escrituras
 8 Espacio disponible para un segundo chip de
memoria flash

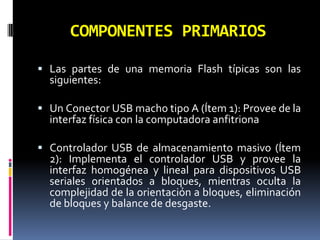

15. COMPONENTES PRIMARIOS
 Las partes de una memoria Flash típicas son las
siguientes:
 Un Conector USB macho tipo A (Ítem 1): Provee de la
interfaz física con la computadora anfitriona
 Controlador USB de almacenamiento masivo (Ítem
2): Implementa el controlador USB y provee la
interfaz homogénea y lineal para dispositivos USB
seriales orientados a bloques, mientras oculta la
complejidad de la orientación a bloques, eliminación
de bloques y balance de desgaste.

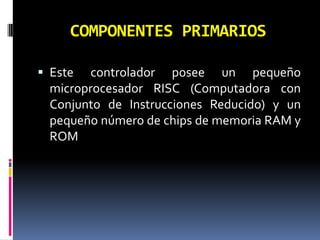

16. COMPONENTES PRIMARIOS
 Este controlador posee un pequeño
microprocesador RISC (Computadora con
Conjunto de Instrucciones Reducido) y un
pequeño número de chips de memoria RAM y
ROM
