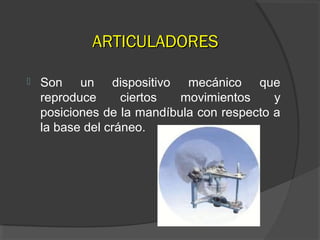

2. AARRTTIICCUULLAADDOORREESS
Son un dispositivo mecánico que
reproduce ciertos movimientos y
posiciones de la mandíbula con respecto a
la base del cráneo.
4. AARRTTIICCUULLAADDOORREESS
USOS:
Diagnostico; recoge y analiza
toda la información al
reproducir los movimientos
mandibulares, mediante el
montaje de los modelos.

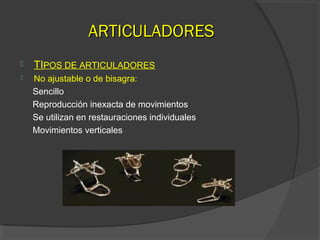

7. AARRTTIICCUULLAADDOORREESS
TIPOS DE ARTICULADORES
No ajustable o de bisagra:
Sencillo
Reproducción inexacta de movimientos
Se utilizan en restauraciones individuales
Movimientos verticales

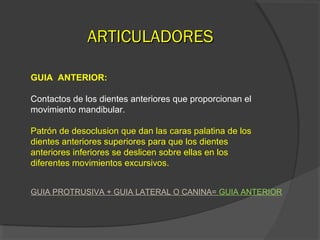

9. AARRTTIICCUULLAADDOORREESS
GUIA ANTERIOR:
Contactos de los dientes anteriores que proporcionan el
movimiento mandibular.
Patrón de desoclusion que dan las caras palatina de los
dientes anteriores superiores para que los dientes
anteriores inferiores se deslicen sobre ellas en los
diferentes movimientos excursivos.
GUIA PROTRUSIVA + GUIA LATERAL O CANINA= GUIA ANTERIOR
10. AARRTTIICCUULLAADDOORREESS
Mesa y vástago:
1. Sirve como guía para establecer la morfología en las
restauraciones para los dientes anteriores con respecto a
los movimientos protrusivos y laterales .
2. Evitar el desgaste de los dientes con perdida de dimensión
vertical cuando se articulan los modelos.
3. Prevenir la distorsión de las restauraciones enceradas y la
perdida de la dimensión vertical durante el encerado
11. AARRTTIICCUULLAADDOORREESS
Ajustable: Pantógrafo
Sofisticado
Reproduce la mayoría de los movimientos
Se debe identificar eje de rotación condilar
Difícil uso
12. AARRTTIICCUULLAADDOORREESS
RAMA SUPERIOR: Base de cráneo; maxilar superior.
1. Guía condilar vertical: pared antero-superior de la
cavidad glenoidea. 30º con respecto al plano eje orbitario.
2. Guía condilar horizontal: pared interna o medial de la cavidad
glenoidea
3.Tornillos superiores para ajustar guías.
4.Tornillo para ajustar el vástago.
5.Tronillo para ajustar la platina.
6.Tornillo para montaje del arco facial.
13. AARRTTIICCUULLAADDOORREESS
RAMA INFERIOR: Maxilar inferior, plano de referencia para
montaje del modelo inferior.
7. Tornillo para platina inferior.
8. Cóndilos.
9. Mesa incisal.
14. AARRTTIICCUULLAADDOORREESS
ARCO FACIAL:
1.Olivas : van dentro de conductos auditivos.
2.Tornillo para fijar brazos del arco: S,M,L.
3.Barra transversa.
