El documento describe un circuito rectificador puente monofásico incompleto con parámetros dados y pide calcular formas de onda, factor de potencia, y corrientes promedio y eficaz. Explica los modos de operación de corriente discontinua y continua para puentes monofásicos incompletos y completos con ángulos de disparo, apagado y conducción.

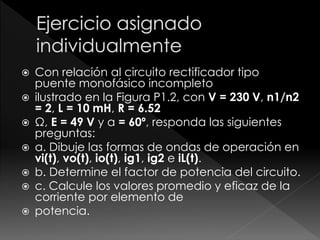

2.  Con relación al circuito rectificador tipo
puente monofásico incompleto
 ilustrado en la Figura P1.2, con V = 230 V, n1/n2
= 2, L = 10 mH, R = 6.52
 Ω, E = 49 V y α = 60º, responda las siguientes
preguntas:

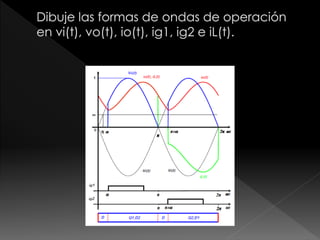

 a. Dibuje las formas de ondas de operación en
vi(t), vo(t), io(t), ig1, ig2 e iL(t).
 b. Determine el factor de potencia del circuito.
 c. Calcule los valores promedio y eficaz de la
corriente por elemento de
 potencia.

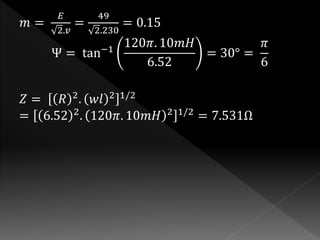

3. 푚 =
퐸
2.푣
=
49
2.230
= 0.15
Ψ = tan−1 120휋. 10푚퐻
6.52
= 30° =
휋
6
푍 = 푅 2. 푤푙 2 1/2
= 6.52 2. 120휋. 10푚퐻 2 1/2 = 7.531Ω

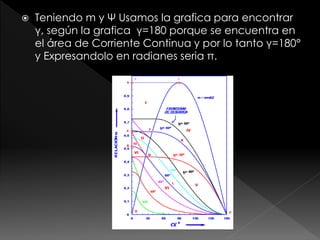

4.  Teniendo m y Ψ Usamos la grafica para encontrar
γ, según la grafica γ=180 porque se encuentra en
el área de Corriente Continua y por lo tanto γ=180°
y Expresandolo en radianes seria π.

5.  Nos vamos a la grafica para calcular
Iorin = 0.3
 = 0º
 = 30º
0 30 60 90 120 150 180
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0
IORIN
º
 = 60º
PUENTE
MONOFÁSICO
INCOMPLETO
PUENTE
MONOFÁSICO
COMPLETO

6. 퐼표푛 =
1
휋 cos Ψ
. 1 + cos 훼 − 푚. 휋 =
1
휋 cos
휋
6
. 1 +

7. Fp=
푃표
푣.
휋−훼
휋
1
2.퐼표푟
=
3623.69
230
휋
3
휋
휋−
1
2
.20.81
= 0.927
Iq= Io/2= 16.33/2= 8.165 A
Iqr= Ior/ 2= 20.81/ 2= 14.714 A

9.  Modo 3 de operación de corriente discontinua,
puente monofásico completo.
 Angulo de disparo (α): 120
 Angulo de apagado (β): 210
 Angulo de conducción (γ): 90

10.  Modo 5 de operación de corriente discontinua de
puente monofásico incompleto
 Angulo de disparo (α): 150
 Angulo de apagado (β): 210
 Angulo de conducción (γ): 60

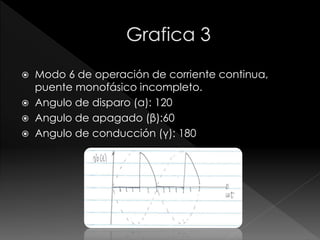

11.  Modo 6 de operación de corriente continua,
puente monofásico incompleto.
 Angulo de disparo (α): 120
 Angulo de apagado (β):60
 Angulo de conducción (γ): 180

12.  Modo 6 de operación de corriente continua,
puente monofásico completo.
 Angulo de disparo (α): 150
 Angulo de apagado (β):30
 Angulo de conducción (γ): 180
