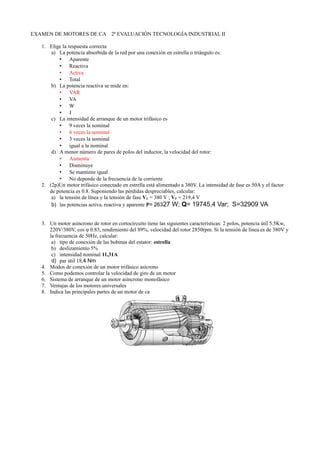

1. EXAMEN DE MOTORES DE CA 2ª EVALUACIÓN TECNOLOGÍA INDUSTRIAL II
1. Elige la respuesta correcta
a) La potencia absorbida de la red por una conexión en estrella o triángulo es:
• Aparente
• Reactiva
• Activa
• Total
b) La potencia reactiva se mide en:
• VAR
• VA
• W
• J
c) La intensidad de arranque de un motor trifásico es
• 9 veces la nominal
• 6 veces la nominal
• 3 veces la nominal
• igual a la nominal
d) A menor número de pares de polos del inductor, la velocidad del rotor:
• Aumenta
• Disminuye
• Se mantiene igual
• No depende de la frecuencia de la corriente
2. (2p)Un motor trifásico conectado en estrella está alimentado a 380V. La intensidad de fase es 50A y el factor
de potencia es 0.8. Suponiendo las pérdidas despreciables, calcular:
a) la tensión de línea y la tensión de fase VL = 380 V ; VF = 219,4 V
b) las potencias activa, reactiva y aparente P= 26327 W; Q= 19745,4 Var; S=32909 VA
3. Un motor asíncrono de rotor en cortocircuito tiene las siguientes características: 2 polos, potencia útil 5.5Kw,
220V/380V, cos φ 0.83, rendimiento del 89%, velocidad del rotor 2850rpm. Si la tensión de línea es de 380V y
la frecuencia de 50Hz, calcular:
a) tipo de conexión de las bobinas del estator: estrella
b) deslizamiento 5%
c) intensidad nominal 11,31A
d) par útil 18,4 Nm
4. Modos de conexión de un motor trifásico asícrono
5. Como podemos controlar la velocidad de giro de un motor
6. Sistema de arranque de un motor asíncrono monofásico
7. Ventajas de los motores universales
8. Indica las principales partes de un motor de ca
