1. Universidad “Fermín Toro”
Vicerrectorado Académico
Facultad de ciencias Económicas y Sociales
Facultad de Ingeniería
Laboratorio de Circuitos Eléctricos II
ASIGNACION 3
Integrante:
Sánchez María de los Ángeles.
Profesora:
MATILDE GARCIA
Saia A

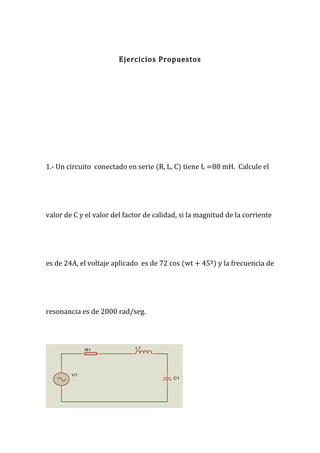

2. Ejercicios Propuestos
1.- Un circuito conectado en serie (R, L, C) tiene L =88 mH. Calcule el
valor de C y el valor del factor de calidad, si la magnitud de la corriente
es de 24A, el voltaje aplicado es de 72 cos (wt + 45º) y la frecuencia de
resonancia es de 2000 rad/seg.
V1
L1
C1
R1

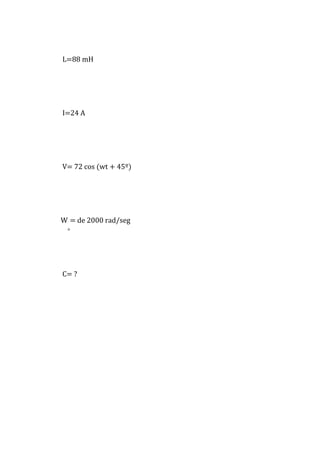

3. L=88 mH
I=24 A
V= 72 cos (wt + 45º)
W
o
= de 2000 rad/seg
C= ?

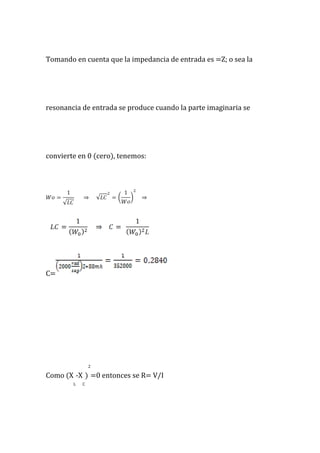

4. Tomando en cuenta que la impedancia de entrada es =Z; o sea la
resonancia de entrada se produce cuando la parte imaginaria se
convierte en 0 (cero), tenemos:
C=
Como (X
L
-X
C
)
2
=0 entonces se R= V/I

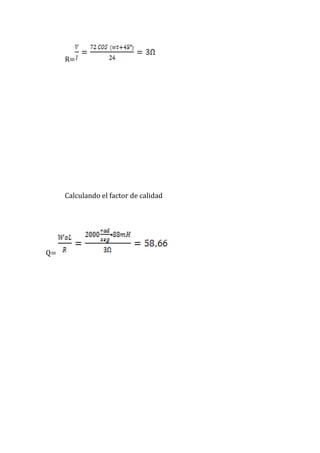

5. R=
Calculando el factor de calidad
Q=

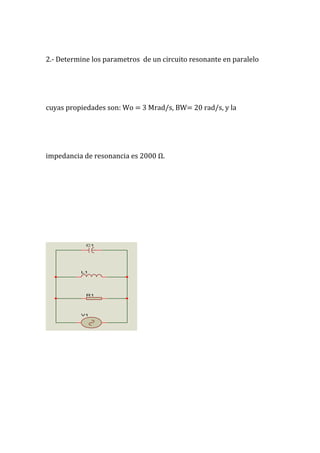

6. 2.- Determine los parametros de un circuito resonante en paralelo
cuyas propiedades son: Wo = 3 Mrad/s, BW= 20 rad/s, y la
impedancia de resonancia es 2000 Ω.
V1
L1
R1
C1

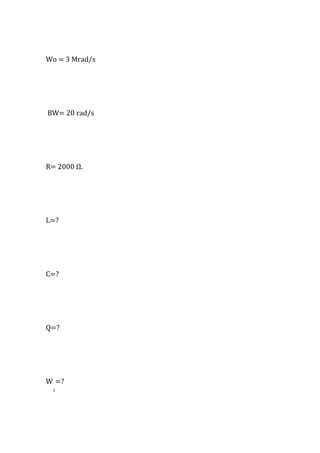

7. Wo = 3 Mrad/s
BW= 20 rad/s
R= 2000 Ω.
L=?
C=?
Q=?
W
1
=?

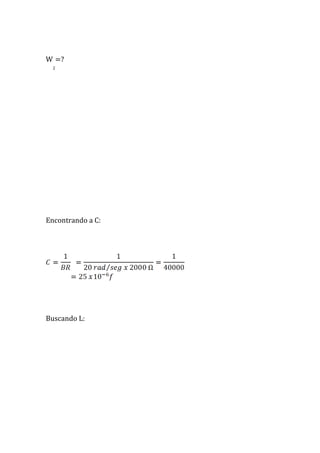

8. W
2
=?
Encontrando a C:
Buscando L:

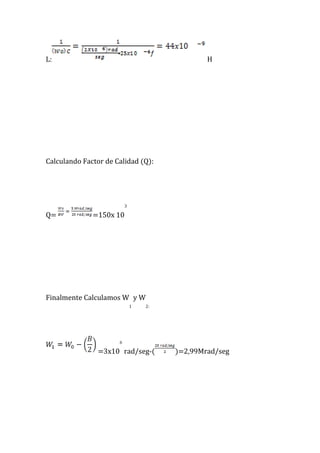

9. L: H
Calculando Factor de Calidad (Q):
Q= =150x 10
3
Finalmente Calculamos W
1
y W
2:
=3x10
6
rad/seg-( )=2,99Mrad/seg

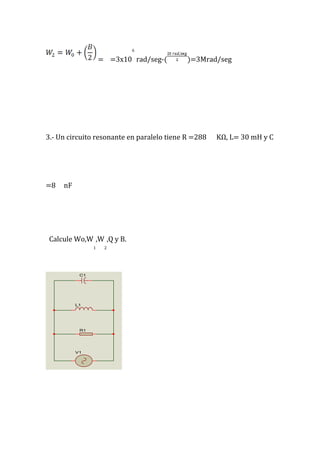

10. = =3x10
6
rad/seg-( )=3Mrad/seg
3.- Un circuito resonante en paralelo tiene R =288 KΩ, L= 30 mH y C
=8 nF
Calcule Wo,W
1
,W
2
,Q y B.
V1
L1
R1
C1

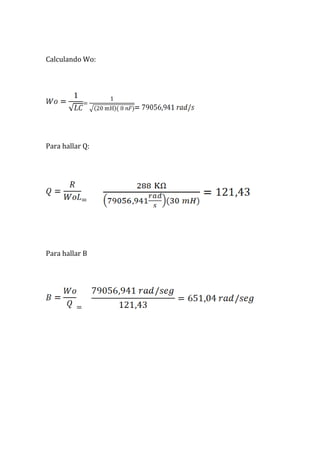

11. Calculando Wo:
Para hallar Q:
=
Para hallar B
=

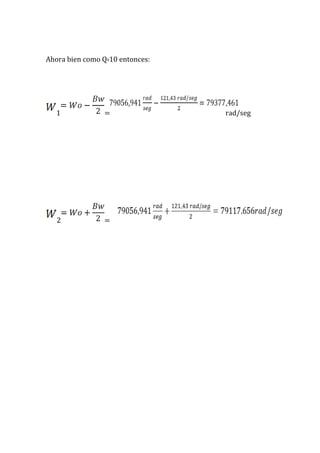

12. Ahora bien como Q›10 entonces:
1 = rad/seg
2 =
