Este documento presenta información sobre ondas sísmicas, incluyendo las ondas P, S, Love y Rayleigh. Explica que las ondas P son longitudinales y las más rápidas, mientras que las ondas S son transversales y las que causan la mayoría de los daños. También cubre tipos de sismos, leyes de atenuación y usos de ondas sísmicas en exploración petrolera.

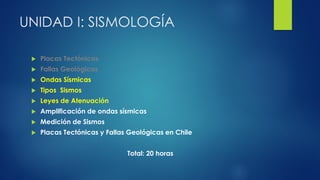

1. UNIDAD I: SISMOLOGÍA
 Placas Tectónicas
 Fallas Geológicas
 Ondas Sísmicas
 Tipos Sismos
 Leyes de Atenuación
 Amplificación de ondas sísmicas
 Medición de Sismos
 Placas Tectónicas y Fallas Geológicas en Chile
Total: 20 horas

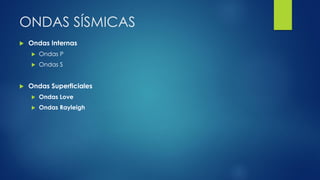

2. ONDAS SÍSMICAS
 Ondas Internas
 Ondas P
 Ondas S
 Ondas Superficiales
 Ondas Love
 Ondas Rayleigh

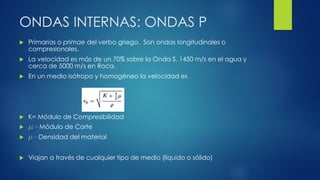

3. ONDAS INTERNAS: ONDAS P
 Primarias o primae del verbo griego. Son ondas longitudinales o
compresionales.
 La velocidad es más de un 70% sobre la Onda S. 1450 m/s en el agua y
cerca de 5000 m/s en Roca.
 En un medio isótropo y homogéneo la velocidad es
 K= Módulo de Compresibilidad
 m=Módulo de Corte
 r=Densidad del material
 Viajan a través de cualquier tipo de medio (líquido o sólido)

4. ONDAS INTERNAS: ONDAS P

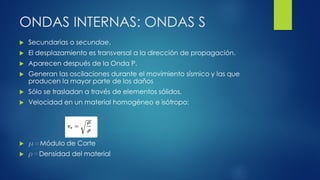

5. ONDAS INTERNAS: ONDAS S
 Secundarias o secundae.
 El desplazamiento es transversal a la dirección de propagación.
 Aparecen después de la Onda P.
 Generan las oscilaciones durante el movimiento sísmico y las que
producen la mayor parte de los daños
 Sólo se trasladan a través de elementos sólidos.
 Velocidad en un material homogéneo e isótropo:
 m=Módulo de Corte
 r=Densidad del material

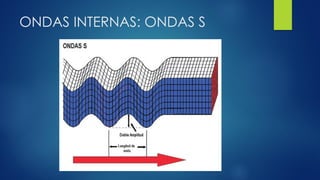

6. ONDAS INTERNAS: ONDAS S

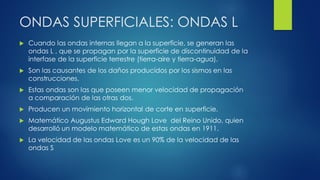

7. ONDAS SUPERFICIALES: ONDAS L
 Cuando las ondas internas llegan a la superficie, se generan las
ondas L , que se propagan por la superficie de discontinuidad de la
interfase de la superficie terrestre (tierra-aire y tierra-agua).
 Son las causantes de los daños producidos por los sismos en las
construcciones.
 Estas ondas son las que poseen menor velocidad de propagación
a comparación de las otras dos.
 Producen un movimiento horizontal de corte en superficie.
 Matemático Augustus Edward Hough Love del Reino Unido, quien
desarrolló un modelo matemático de estas ondas en 1911.
 La velocidad de las ondas Love es un 90% de la velocidad de las
ondas S

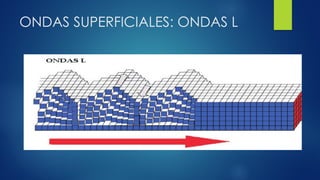

8. ONDAS SUPERFICIALES: ONDAS L

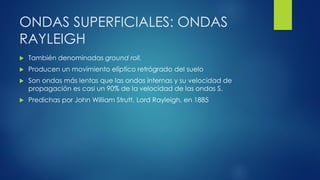

9. ONDAS SUPERFICIALES: ONDAS
RAYLEIGH
 También denominadas ground roll.
 Producen un movimiento elíptico retrógrado del suelo
 Son ondas más lentas que las ondas internas y su velocidad de
propagación es casi un 90% de la velocidad de las ondas S.
 Predichas por John William Strutt, Lord Rayleigh, en 1885

10. ONDAS SUPERFICIALES: ONDAS
RAYLEIGH

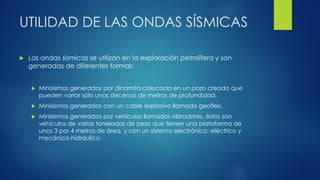

11. UTILIDAD DE LAS ONDAS SÍSMICAS
 Las ondas sísmicas se utilizan en la exploración petrolífera y son
generadas de diferentes formas:
 Minisismos generados por dinamita colocada en un pozo creado que
pueden variar sólo unas decenas de metros de profundidad.
 Minisismos generados con un cable explosivo llamado geoflex.
 Minisismos generados por vehículos llamados vibradores, éstos son
vehículos de varias toneladas de peso que tienen una plataforma de
unos 3 por 4 metros de área, y con un sistema electrónico, eléctrico y
mecánico-hidráulico.

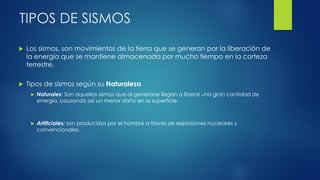

12. TIPOS DE SISMOS
 Los sismos, son movimientos de la tierra que se generan por la liberación de
la energía que se mantiene almacenada por mucho tiempo en la corteza
terrestre.
 Tipos de sismos según su Naturaleza
 Naturales: Son aquellos sismos que al generarse llegan a liberar una gran cantidad de
energía, causando así un menor daño en la superficie.
 Artificiales: son producidos por el hombre a través de explosiones nucleares y
convencionales.

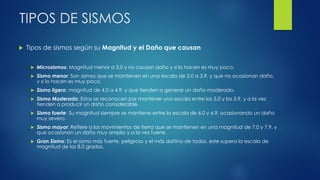

13. TIPOS DE SISMOS
 Tipos de sismos según su Magnitud y el Daño que causan
 Microsismos: Magnitud menor a 3.0 y no causan daño y si lo hacen es muy poco.
 Sismo menor: Son sismos que se mantienen en una escala de 3.0 a 3.9, y que no ocasionan daño,
y si lo hacen es muy poco.
 Sismo ligero: magnitud de 4.0 a 4.9, y que tienden a generar un daño moderado.
 Sismo Moderado: Estos se reconocen por mantener una escala entre los 5.0 y los 5.9, y a la vez
tienden a producir un daño considerable.
 Sismo fuerte: Su magnitud siempre se mantiene entre la escala de 6.0 y 6.9, ocasionando un daño
muy severo.
 Sismo mayor: Refiere a los movimientos de tierra que se mantienen en una magnitud de 7.0 y 7.9, y
que ocasionan un daño muy amplio y a la vez fuerte.
 Gran Sismo: Es el sismo más fuerte, peligroso y el más dañino de todos, este supera la escala de
magnitud de los 8.0 grados.

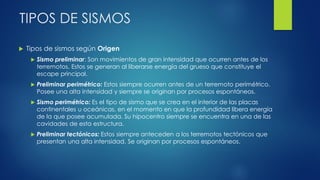

14. TIPOS DE SISMOS
 Tipos de sismos según Origen
 Sismo preliminar: Son movimientos de gran intensidad que ocurren antes de los
terremotos. Estos se generan al liberarse energía del grueso que constituye el
escape principal.
 Preliminar perimétrico: Estos siempre ocurren antes de un terremoto perimétrico.
Posee una alta intensidad y siempre se originan por procesos espontáneos.
 Sismo perimétrico: Es el tipo de sismo que se crea en el interior de las placas
continentales u oceánicas, en el momento en que la profundidad libera energía
de la que posee acumulada. Su hipocentro siempre se encuentra en una de las
cavidades de esta estructura.
 Preliminar tectónicos: Estos siempre anteceden a los terremotos tectónicos que
presentan una alta intensidad. Se originan por procesos espontáneos.

15. TIPOS DE SISMOS
 Tipos de sismos según Origen
 Sismos tectónicos: Estos sismos se producen por la interacción ocurrido en las
placas tectónicas. De estos hay dos tipos: los sismos interplaca, que aparecen
cuando se genera en las zonas de contacto una fricción entre las placas; y los
sismos de intraplaca, los cuales se generan retirados de los límites de las placas,
por el choque de estas. Los sismos de intraplaca tienen mucho menos magnitud,
y son menos frecuentes que los sismos de interplaca.
 Preliminar volcánico Estos aparecen previo a los terremotos volcánicos de alta
intensidad. Se desarrollan de procesos espontáneos.
 Sismos volcánicos Estos sismos aparecen cuando las rocas se fracturan con el
movimiento del magma, por lo tanto siempre están acompañados de las
erupciones volcánicas. Es un sismo natural donde su magnitud no es tan grande
como el sismo tectónico. Estos se originan dentro de un volcán cuando la
profundidad de este deja escapar energía por su chimenea.

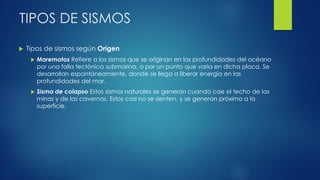

16. TIPOS DE SISMOS
 Tipos de sismos según Origen
 Maremotos Refiere a los sismos que se originan en las profundidades del océano
por una falla tectónica submarina, o por un punto que varia en dicha placa. Se
desarrollan espontáneamente, donde se llega a liberar energía en las
profundidades del mar.
 Sismo de colapso Estos sismos naturales se generan cuando cae el techo de las
minas y de las cavernas. Estos casi no se sienten, y se generan próximo a la
superficie.

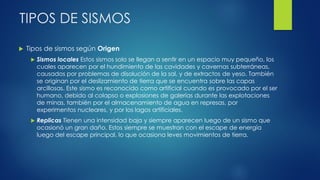

17. TIPOS DE SISMOS
 Tipos de sismos según Origen
 Sismos locales Estos sismos solo se llegan a sentir en un espacio muy pequeño, los
cuales aparecen por el hundimiento de las cavidades y cavernas subterráneas,
causados por problemas de disolución de la sal, y de extractos de yeso. También
se originan por el deslizamiento de tierra que se encuentra sobre las capas
arcillosas. Este sismo es reconocido como artificial cuando es provocado por el ser
humano, debido al colapso o explosiones de galerías durante las explotaciones
de minas, también por el almacenamiento de agua en represas, por
experimentos nucleares, y por los lagos artificiales.
 Replicas Tienen una intensidad baja y siempre aparecen luego de un sismo que
ocasionó un gran daño. Estos siempre se muestran con el escape de energía
luego del escape principal, lo que ocasiona leves movimientos de tierra.

18. TIPOS DE SISMOS
 Tipos de sismos según Movimiento de la Tierra
 Sismo oscilatorio: Refiere a los a los temblores que al generarse propagan sus
ondas en diversas direcciones, dando a lugar un movimiento de tierra horizontal.
En este tipo de sismo se produce un balanceo dando la sensación a la persona
de que la tierra de mueve de un lugar a otro.
 Sismo trepidatorios: Refiere a los sismos que al producirse genera un movimiento
vertical, por lo cual las personas sienten que la tierra se mueve de arriba hacia
abajo, o viceversa. Este movimiento hace que los objetos sean lanzados al aire.

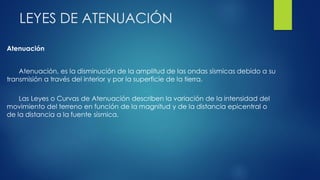

19. LEYES DE ATENUACIÓN
Atenuación
Atenuación, es la disminución de la amplitud de las ondas sísmicas debido a su
transmisión a través del interior y por la superficie de la tierra.
Las Leyes o Curvas de Atenuación describen la variación de la intensidad del
movimiento del terreno en función de la magnitud y de la distancia epicentral o
de la distancia a la fuente sísmica.

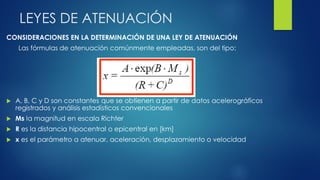

20. LEYES DE ATENUACIÓN
CONSIDERACIONES EN LA DETERMINACIÓN DE UNA LEY DE ATENUACIÓN
Las fórmulas de atenuación comúnmente empleadas, son del tipo:
 A, B, C y D son constantes que se obtienen a partir de datos acelerográficos
registrados y análisis estadísticos convencionales
 Ms la magnitud en escala Richter
 R es la distancia hipocentral o epicentral en [km]
 x es el parámetro a atenuar, aceleración, desplazamiento o velocidad

21. LEYES DE ATENUACIÓN
CONSIDERACIONES EN LA DETERMINACIÓN DE UNA LEY DE ATENUACIÓN
 Se considera que el medio de propagación de las ondas es homogéneo y que
el foco es puntual.
 La influencia del tipo de contacto sismogénico, la velocidad de convergencia,
el tipo de subducción, entre otros factores influyen en la atenuación de los
parámetros sísmicos, siendo ésta una característica particular para cada zona
en estudio, es decir, propia para cada región sismogénica.
