1. Sismología
* Nombre Alumno:
Cisneros García Miriam
* Materia:
Análisis Estructural
* Maestro:
Rubén Loza Jaramillo

2. Sismología
Es una parte de la
geofísica que trata de los
sismos y de los
movimientos vibratorios
del suelo en general, se
divide en varias ramas:
* Sismología Geológica
* Sismología Física
* Sismología Instrumental
* Sismología Histórica

3. Ingeniería Sísmica
Rama de la ingeniería que combina la Ingeniería
Estructural con la Sismología, su objetivo general es
estudiar la forma de preservar y minimizar daños en
las construcciones y en general en las obras civiles
bajo efectos de movimientos del terreno.

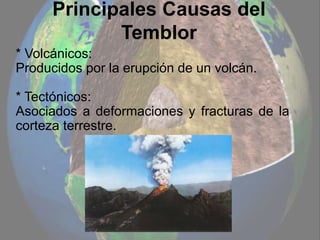

4. Principales Causas del
Temblor
* Volcánicos:
Producidos por la erupción de un volcán.
* Tectónicos:
Asociados a deformaciones y fracturas de la
corteza terrestre.

5. Globo Terráqueo
Tiene una estructura en forma de cebolla, consistente en un
gran número de capas concéntricas, al centro de las cuales
se encuentra el Núcleo Central que es envuelto por una
capa de 2900 Km. de espesor (Manto) y sobre la cual
descansa la corteza terrestre de aproximadamente 60 km.
Como la envoltura que forma la cáscara de una naranja.

6. Pangea
Originalmente los
continentes estaban
aglutinados en una
gran masa de tierra (La
pangea), que se
fracturó hace millones
de años,
desplazándose sus
componentes,
conocidos como Placas
Tectónicas, hasta
conformar el nuevo
aspecto del globo
terráqueo en cuanto a
sus continentes.

7. Teoría de los continentes a la
deriva
La fragmentación de la
corteza terrestre da la
apariencia de un
rompecabezas, sus
componentes ó placas
tectónicas se ajustan
entre sí con movimientos
relativos a lo largo del
tiempo geológico.

8. Límites de Placas Tectónicas
A los límites o
frontera de las
placas o
plataformas
tectónicas, se les
conoce como
FALLA.
Son las zonas
donde se detecta
el mayor número
de epicentros.

9. Tipos de movimientos presentados
en las Fallas
* Convergentes:
Habrá procesos de destrucción de
placas.
* Divergentes o Laterales:
Las placas se separan y el material
del manto emerge.

10. Placas que afectan a la República
Mexicana
* La de Norteamérica * La del Caribe
* La de Cocos * La del Pacífico

11. Mayor Liberación de Energía
Sísmica
Las fallas o bordes de placas son las fuentes más
probables de liberación de energía sísmica, de
aquí que resulte de gran importancia la ubicación
de las mismas.
La República Mexicana se ve afectada por la
Circumpacifica.
Existen otros tipos de fracturamientos ó fallas
secundarias que también presentan movimientos
relativos generando temblores de cierta
severidad.

12. Generación de Onda Sísmica
La fricción entre dos placas, impide el deslizamiento
continuo generando energía, la cual es liberada
bruscamente cuando los esfuerzos en los bordes superan la
fricción.
Este deslizamiento súbito es el que genera las ondas
sísmicas o vibraciones del terreno mismas que constituyen
el temblor.
Los temblores ocasionados por subducción son mayores
que por deslizamiento horizontal de placas.

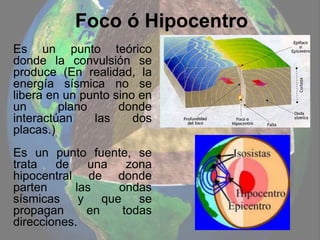

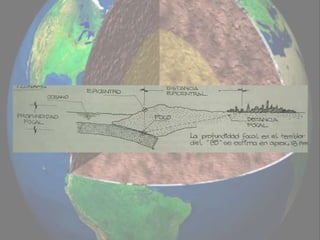

13. Foco ó Hipocentro
Es un punto teórico
donde la convulsión se
produce (En realidad, la
energía sísmica no se
libera en un punto sino en
un plano donde
interactúan las dos
placas.)
Es un punto fuente, se
trata de una zona
hipocentral de donde
parten las ondas
sísmicas y que se
propagan en todas
direcciones.

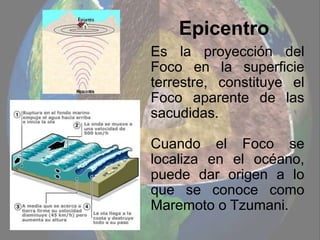

15. Epicentro
Es la proyección del
Foco en la superficie
terrestre, constituye el
Foco aparente de las
sacudidas.
Cuando el Foco se
localiza en el océano,
puede dar origen a lo
que se conoce como
Maremoto o Tzumani.

16. Duración Promedia del
Temblor
Es de 45 segundos, en
cuanto a las vibraciones
perceptibles, sin embargo
han ocurrido sismos en
que la duración del
temblor en su fase
intensa ha sido superior a
los cuatro minutos.
El terremoto del 85 en la
Cd. de México alcanzó
más de 2 minutos de
vibración perceptible del
suelo.

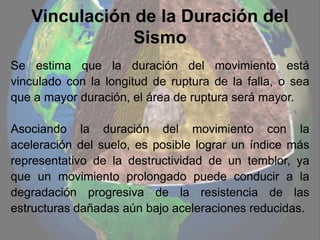

17. Vinculación de la Duración del
Sismo
Se estima que la duración del movimiento está
vinculado con la longitud de ruptura de la falla, o sea
que a mayor duración, el área de ruptura será mayor.
Asociando la duración del movimiento con la
aceleración del suelo, es posible lograr un índice más
representativo de la destructividad de un temblor, ya
que un movimiento prolongado puede conducir a la
degradación progresiva de la resistencia de las
estructuras dañadas aún bajo aceleraciones reducidas.

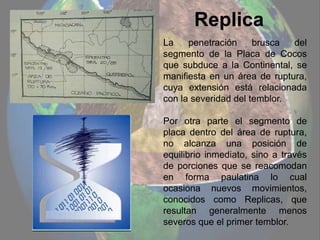

18. Replica
La penetración brusca del
segmento de la Placa de Cocos
que subduce a la Continental, se
manifiesta en un área de ruptura,
cuya extensión está relacionada
con la severidad del temblor.
Por otra parte el segmento de
placa dentro del área de ruptura,
no alcanza una posición de
equilibrio inmediato, sino a través
de porciones que se reacomodan
en forma paulatina lo cual
ocasiona nuevos movimientos,
conocidos como Replicas, que
resultan generalmente menos
severos que el primer temblor.

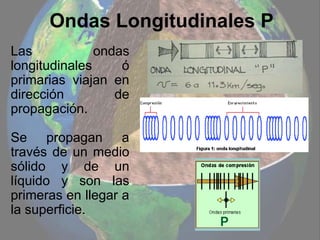

19. Ondas Longitudinales P
Las ondas
longitudinales ó
primarias viajan en
dirección de
propagación.
Se propagan a
través de un medio
sólido y de un
líquido y son las
primeras en llegar a
la superficie.

20. Ondas Transversales S
Las ondas
transversales (s) ó
secundarias, se
desplazan
perpendicularmente
a la trayectoria de
las primarias.
Se propagan en
sólidos pero no en
líquidos.

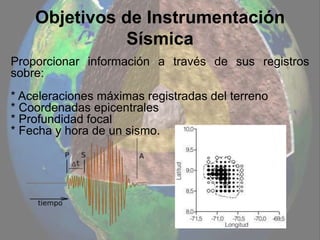

21. Objetivos de Instrumentación
Sísmica
Proporcionar información a través de sus registros
sobre:
* Aceleraciones máximas registradas del terreno
* Coordenadas epicentrales
* Profundidad focal
* Fecha y hora de un sismo.

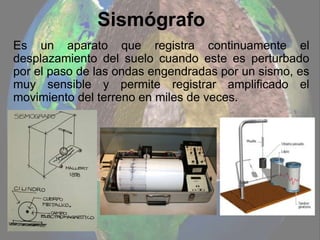

22. Sismógrafo
Es un aparato que registra continuamente el
desplazamiento del suelo cuando este es perturbado
por el paso de las ondas engendradas por un sismo, es
muy sensible y permite registrar amplificado el
movimiento del terreno en miles de veces.

23. Acelerógrafo
Es un instrumento
electromecánico, su función es
registrar las Aceleraciones del
terreno arriba de un nivel
prefijado, de aquí que opera
únicamente bajo movimientos
fuertes.
El sismo no se registra desde
un principio, sino que lo hará a
través de un Arrancador que se
activa cuando el movimiento
del terreno supera un límite
elegido, la aceleración máxima
para que éste opere es del
orden de 0.01 g.

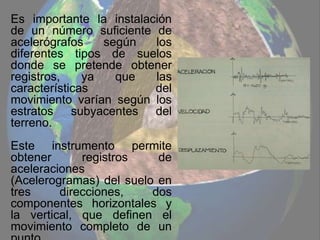

24. Es importante la instalación
de un número suficiente de
acelerógrafos según los
diferentes tipos de suelos
donde se pretende obtener
registros, ya que las
características del
movimiento varían según los
estratos subyacentes del
terreno.
Este instrumento permite
obtener registros de
aceleraciones
(Acelerogramas) del suelo en
tres direcciones, dos
componentes horizontales y
la vertical, que definen el
movimiento completo de un

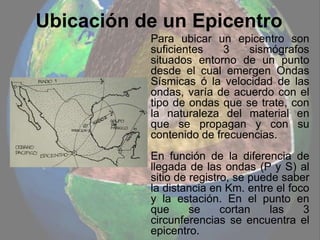

25. Ubicación de un Epicentro
Para ubicar un epicentro son
suficientes 3 sismógrafos
situados entorno de un punto
desde el cual emergen Ondas
Sísmicas ó la velocidad de las
ondas, varía de acuerdo con el
tipo de ondas que se trate, con
la naturaleza del material en
que se propagan y con su
contenido de frecuencias.
En función de la diferencia de
llegada de las ondas (P y S) al
sitio de registro, se puede saber
la distancia en Km. entre el foco
y la estación. En el punto en
que se cortan las 3
circunferencias se encuentra el
epicentro.

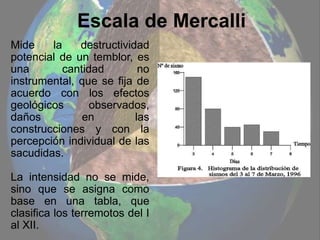

26. Escala de Mercalli
Mide la destructividad
potencial de un temblor, es
una cantidad no
instrumental, que se fija de
acuerdo con los efectos
geológicos observados,
daños en las
construcciones y con la
percepción individual de las
sacudidas.
La intensidad no se mide,
sino que se asigna como
base en una tabla, que
clasifica los terremotos del I
al XII.

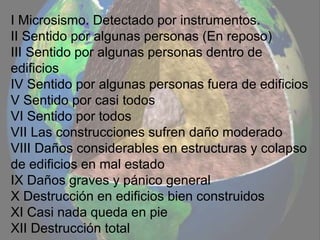

27. I Microsismo. Detectado por instrumentos.
II Sentido por algunas personas (En reposo)
III Sentido por algunas personas dentro de
edificios
IV Sentido por algunas personas fuera de edificios
V Sentido por casi todos
VI Sentido por todos
VII Las construcciones sufren daño moderado
VIII Daños considerables en estructuras y colapso
de edificios en mal estado
IX Daños graves y pánico general
X Destrucción en edificios bien construidos
XI Casi nada queda en pie
XII Destrucción total

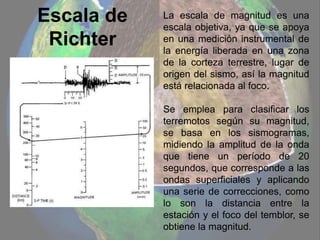

28. Escala de
Richter
La escala de magnitud es una
escala objetiva, ya que se apoya
en una medición instrumental de
la energía liberada en una zona
de la corteza terrestre, lugar de
origen del sismo, así la magnitud
está relacionada al foco.
Se emplea para clasificar los
terremotos según su magnitud,
se basa en los sismogramas,
midiendo la amplitud de la onda
que tiene un período de 20
segundos, que corresponde a las
ondas superficiales y aplicando
una serie de correcciones, como
lo son la distancia entre la
estación y el foco del temblor, se
obtiene la magnitud.

29. La escala de Richter aunque se considera
comprendida entre 1 y 9 , no tiene límite.
Cada intervalo equivale a un grado de la
escala, representa un incremento de un
décuplo en el movimiento del terreno y
alrededor de un treintavo de incremento en la
energía del temblor.

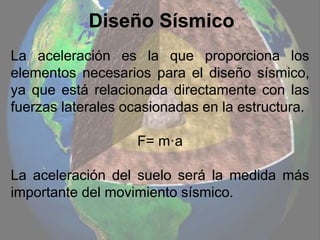

30. Diseño Sísmico
La aceleración es la que proporciona los
elementos necesarios para el diseño sísmico,
ya que está relacionada directamente con las
fuerzas laterales ocasionadas en la estructura.
F= m·a
La aceleración del suelo será la medida más
importante del movimiento sísmico.

31. Isosista
Es una curva que une los puntos en que un sismo
se siente con igual Intensidad.
Los mapas de isosistas que se presentan,
comprenden el período histórico y aquel en que
se cuenta con información instrumental, en los
mismos se indica:
* El foco
* Profundidad Focal
* Intensidad
* Magnitud
* Radio de perceptibilidad

32. Regionalización Sísmica
Supone la confección de mapas en los que se plantea la distribución
geográfica del riesgo sísmico, conteniendo básicamente la máxima
intensidad probable que pueden provocar los sismos futuros, pero
asociada explícitamente a tiempos medios de recurrencia, la medida
a la intensidad se expresa por medio de los valores máximos
absolutos, de la velocidad y de la aceleración del terreno.
Se basa en una abundante y compleja información que contempla
muchos factores como son:
* Aspectos Geotectónicos y Geofísicos:
Fallas, movimientos de la corteza, desarrollo geotectónico.
* Parámetros Sísmicos:
Mecanismo, actividad sísmica.
* Parámetros dinámicos de las ondas sísmicas:
Funciones de distancia, profundidad focal, magnitud.
* Observaciones Macro sísmicas

33. Objetivo de la Regionalización
Sísmica
El objetivo es
proporcionar elementos
que conduzcan a la
elección adecuada de
coeficientes ó
espectros para diseño
sísmico.
A mayor riesgo sísmico,
las fuerzas laterales de
diseño serán más
elevadas y
consecuentemente los
coeficientes sísmicos a
emplearse.
