Asoleamiento. teórica.
El documento habla sobre la importancia del asoleamiento y la orientación solar en la arquitectura. Explica conceptos como el solsticio de verano e invierno, el ángulo de incidencia y azimut solar, y cómo la latitud y la inclinación del eje terrestre afectan la altura máxima del sol en diferentes épocas del año. También recomienda el uso de elementos como parasoles, voladizos y vegetación para lograr protección solar en el norte y oeste durante los períodos de mayor incidencia.
Más contenido relacionado
![Implantación 2014.ppt [modo de compatibilidad]](https://cdn.slidesharecdn.com/ss_thumbnails/implantacin2014-140908143027-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
Asoleamiento. teórica.
- 1. Introducción a laArquitectura – 2.015 Cátedra arqª Marcela Kral Asoleamiento

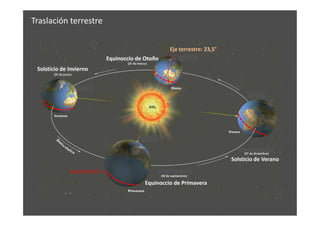

- 2. Traslación terrestre Eje terrestre:23,5° Solsticio de Invierno Equinoccio de Otoño Solsticio de Verano Equinoccio de Primavera Latitud 34,65° S
- 3. Traslación terrestre Eje terrestre:23,5° Solsticio de Invierno Equinoccio de Otoño Solsticio de Verano Equinoccio de Primavera Latitud 34,65° S
- 4. Solsticio de Verano– 21 de Diciembre 78,78 ° = Altura máx. Verano

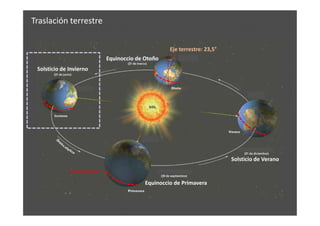

- 5. Traslación terrestre Eje terrestre:23,5° Solsticio de Invierno Equinoccio de Otoño Solsticio de Verano Equinoccio de Primavera Latitud 34,65° S
- 6. Solsticio de Invierno– 21 de Junio 31,92 ° = Altura máx. Invierno
- 7. / ELEVACIÓN Incidencia Solar Ánguloque se mide en planta desde el punto cardinal Norte en sentido a las agujas del reloj Ángulo que determina la altura del sol 0° AZIMUT altura 90° 180° 270°
- 8.
- 9.
- 10.
- 11.
- 12.
- 13. Solsticio de Verano 78,78° Ingresael sol “caliente” de verano por lo me aumenta la Efecto Invernadero Norte verano por lo me aumenta la temperatura interior y debo utilizar más energía para poder lograr el confort térmico
- 14. Solsticio de Verano 78,78° Protecciónsolar del Norte mediante parasoles Horizontales o aleros Confort térmico Norte
- 15. Solsticio de Verano Amanecer Laradiación ultravioleta ayuda a matar ácaros y otros microorganismos OesteEste Amanecer Sol “sanitario”
- 16.
- 17. Solsticio de Verano Atardecer Protecciónsolar del Oeste mediante parasoles Verticales Ángulo más horizontal OesteEste Atardecer
- 18. Solsticio de Verano Atardecer Protecciónsolar del Oeste mediante Vegetación con hojas caducas Ángulo más horizontal OesteEste Atardecer
- 19.
- 20.
- 21.

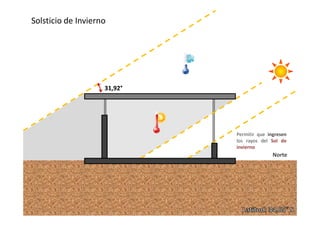

- 22. Solsticio de Invierno 31,92° Permitirque ingresen los rayos del Sol de invierno Norte
- 23. Solsticio de Invierno Atardecer Protecciónsolar del Oeste mediante Vegetación con hojas caducas Ángulo más horizontal OesteEste Atardecer
- 24. Ángulo recto (90°) Equinocciode Otoño / Primavera 35,31°54,69° Mayor incidencia solar en todo el año Norte / Oeste
- 25. Instituto Argentino deNormalización y Certificación

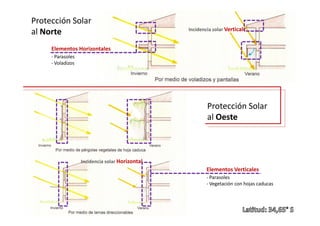

- 26. Elementos Horizontales - Parasoles -Voladizos Protección Solar al Norte Protección Solar al Oeste Incidencia solar Verticalc al Oeste Elementos Verticales - Parasoles - Vegetación con hojas caducas Incidencia solar Horizontal
- 27.
